El Autoroll es un dispositivo capaz de controlar un motor de cortina de hasta 5 amperes desde la comodidad de un panel inalámbricotransmisor inalámbrico.
Características
•Controla los motores de cortinas de forma inalámbrica
•Fácil instalación
•Diseño estético y novedoso
Compartí tu tranquilidad
Identificación de las partes
Identificación de las partes

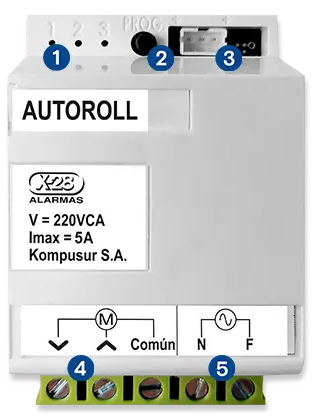

1LED INDICADOR
2TECLA PROG
3CONECTOR PARA LLAVE DE 3 PUNTOS (OPCIONAL)
4BORNERA DE CONEXIÓN PARA MANEJO DEL MOTOR (BAJA-SUBE-COMÚN)
5BORNERA DE CONEXIÓN DE 220 V (NEUTRO-FASE)

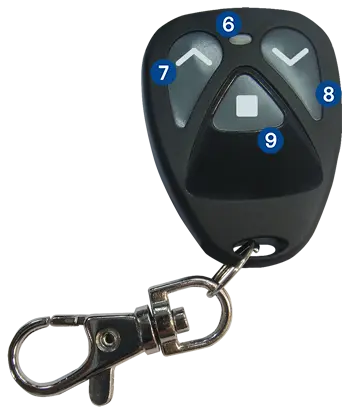

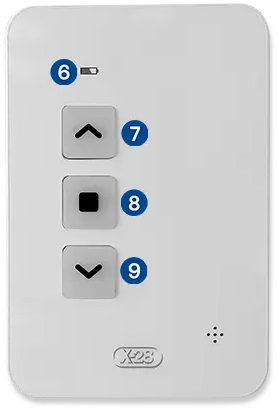

6LED INDICADOR DE BATERÍA Y TRANSMISIÓN
7BOTÓN SUBIR
8BOTÓN PARAR
8BOTÓN BAJAR
9BOTÓN BAJAR
9BOTÓN PARAR

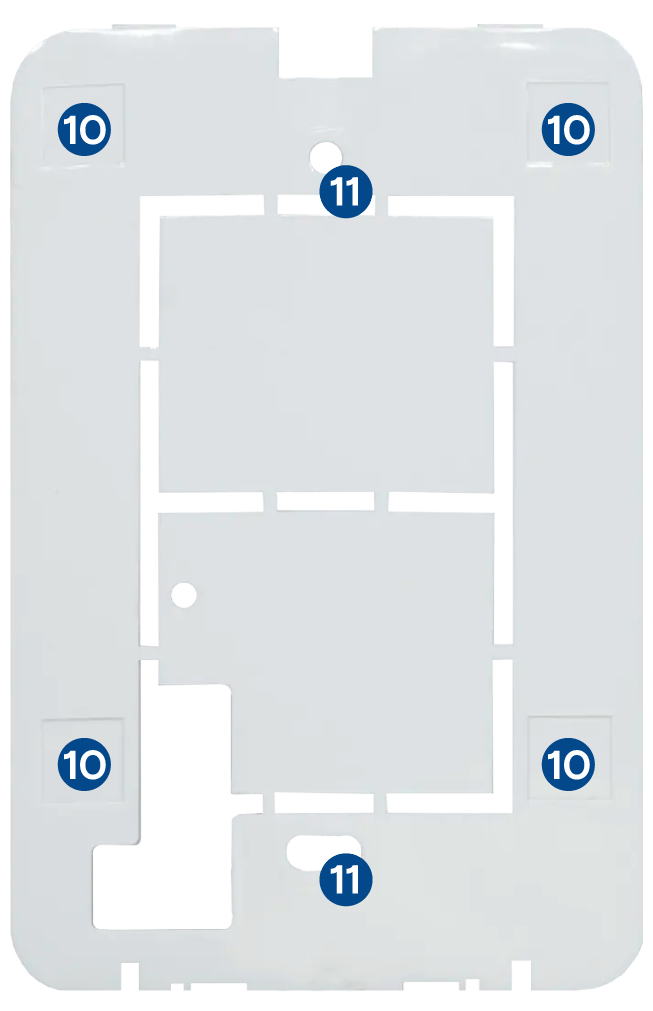

10MARCAS PARA TROQUEL AUTOADHESIVO
11AGUJEROS PARA TORNILLOS
• TORNILLO (x2)
• TARUGO (x2)
• TROQUEL AUTOADHESIVO
• CABLE DE 3 VÍAS
• TROQUEL AUTOADHESIVO
• CABLE DE 3 VÍAS
• TORNILLO (x2)
• TARUGO (x2)
Principio de funcionamiento
Principio de funcionamiento
El Autoroll es un dispositivo capaz de controlar un motor de cortina de hasta 5 A desde la comodidad de un panel inalámbricotransmisor inalámbrico. El mismo consta de dos partes: un dispositivo de control que se conecta directamente al motor, y posee una RF por la cual recibe las señales de comando subir, bajar y parar, enviadas por la otra parte del equipo, el transmisor inalámbrico.
El Autoroll es un dispositivo capaz de controlar un motor de cortina de hasta 5 amperes desde la comodidad de un panel inalámbrico. El mismo consta de dos partes: un dispositivo de control que se conecta directamente al motor y a la red de 220V, y posee una RF por la cual recibe las señales de comando subir, bajar y parar, enviadas por la otra parte del equipo, el panel inalámbrico, que tiene un alcance de 10 metros, el cual puede ser montado sobre una pared, o cualquier superficie plana, de forma muy sencilla y de manera totalmente inalámbrica.
Nota: Las teclas del panel de control son One Touch, es decir que para comandar el equipo, basta con pulsarlas una vez (no deben mantenerse presionadas).
Aclaración: el Autoroll no es un equipo MPXH y es completamente independiente al sistema de alarma.
Conexión
Conexión
Para garantizar una instalación segura y efectiva del Autoroll, es fundamental seguir un proceso detallado de conexión. Este procedimiento incluye la correcta conexión de los cables del motor a los terminales correspondientes en el equipo y asegurar que la alimentación eléctrica esté adecuadamente conectada a las terminales de fase y neutro. A continuación, el paso a paso para realizar la conexión:

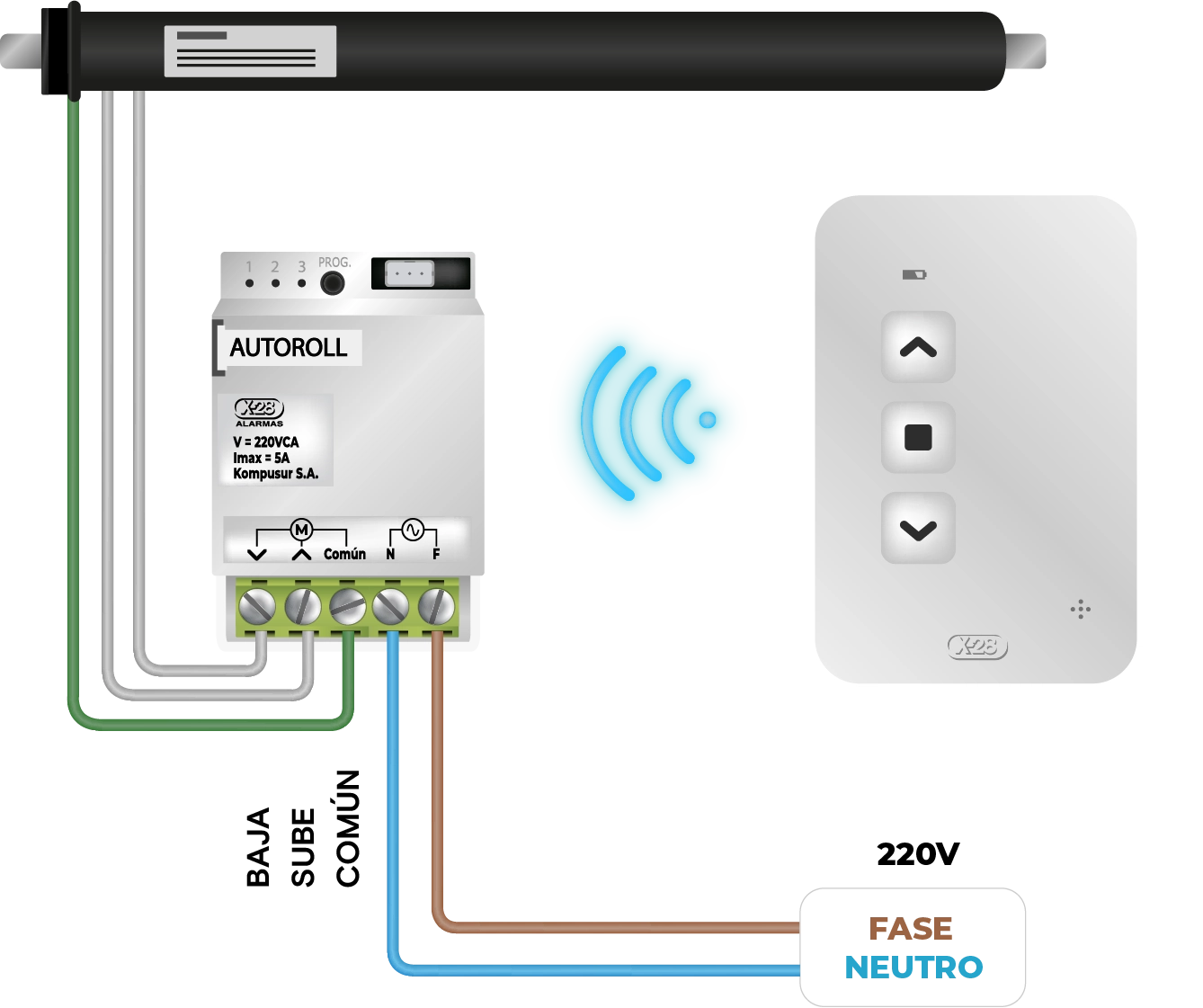

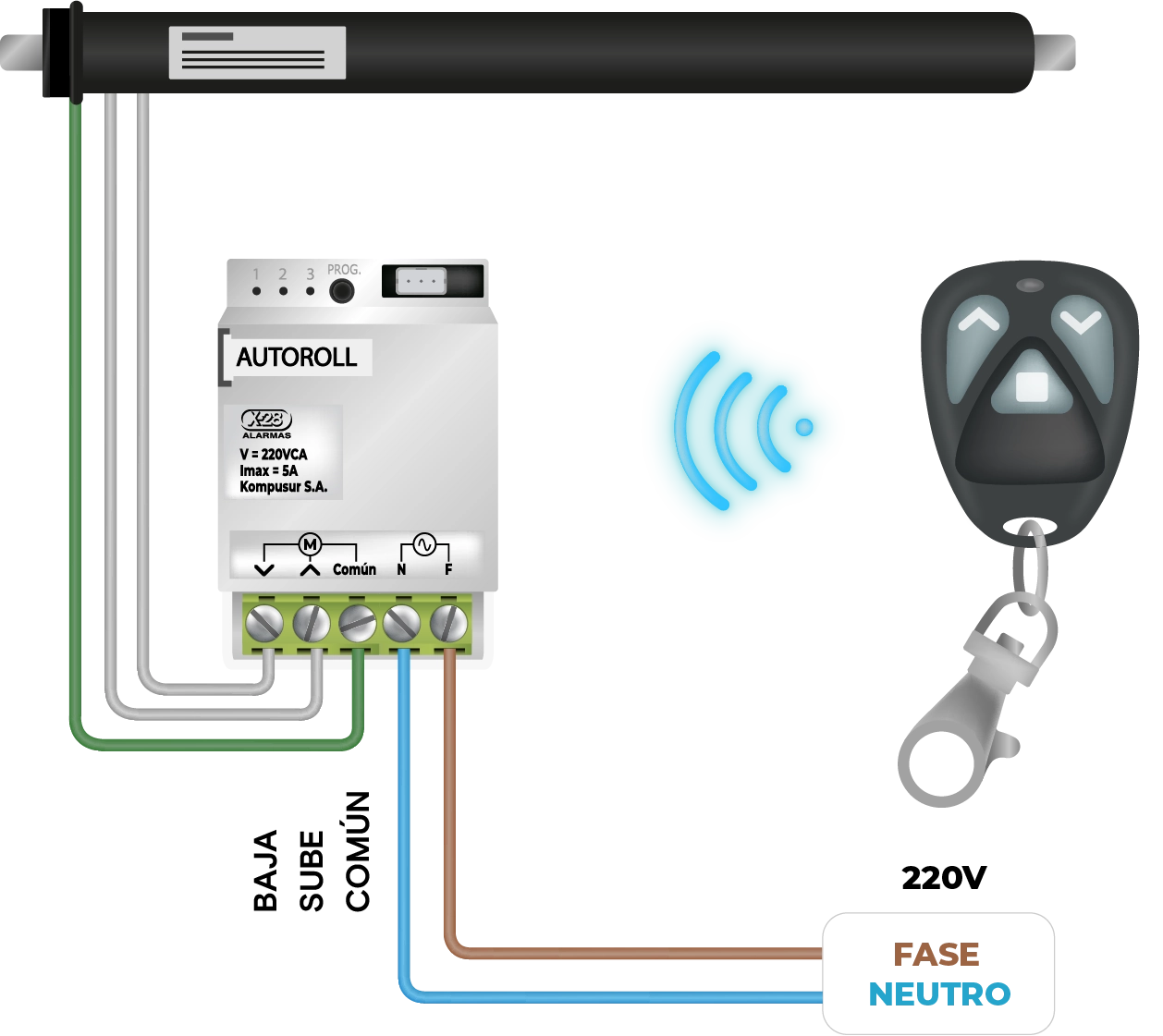

1Conectá los cables BAJA, SUBE y COMÚN del motor a los bornes correspondientes en el Autoroll.
2Conectá los cables de alimentación de 220V a los terminales F (fase) y N (neutro) del equipo.
Conexión para control manual con tecla de tres posiciones
El equipo permite conectar un cable de tres vías a una llave de tres puntos, lo que permite la manipulación del motor mediante una llave de 3 posiciones. El cable rojo se utiliza para subir, el negro corresponde al punto medio de la llave, y el amarillo indica la función de bajar.
Montaje
Montaje
Se recomienda instalar el dispositivo de control lo más cercano al motor posible, de forma discreta y estética. El panel inalámbrico puede ser instalado, de forma sencilla, en cualquier superficie plana dentro de un radio de 10 metros con respecto al dispositivo de control.
Se recomienda instalar el dispositivo de control lo más cercano al motor posible, de forma discreta y estética. El transmisor inalámbrico posee un alcance de 10 metros con respecto al dispositivo de control.
Codificación de controles
Codificación de controles
Para controlar el Autoroll mediante los controles inalámbricos (panel o transmisor), es necesario vincular los mismos con el equipo de control. Para ello:
1 Pulsá el botón de Prog del dispositivo de control, el led indicador enciende y el equipo ingresa en modo aprender
2 Presioná una tecla en el transmisor que querés registrar. El led destellará una vez indicando que el transmisor fue registrado exitosamente.
3 Si deseás agregar más transmisores, simplemente repetí el paso anterior con cada transmisor a registrar. El led indicador destellará indicando el número de control aprendido. Por ejemplo, si registraste un tercer transmisor, el equipo hará tres destellos.
4 Una vez registrados todos los transmisores, presioná nuevamente el botón Prog.
Notas
• Es posible registrar hasta 4 transmisores o paneles inalámbricos.
• En caso de ser necesario, es posible borrar los transmisores registrados en el equipo. Para esto, presioná la tecla Prog. por dos segundos. El led encendido reducirá su luminosidad, indicando que todos los transmisores han sido borrados.
Accesorios
Accesorios

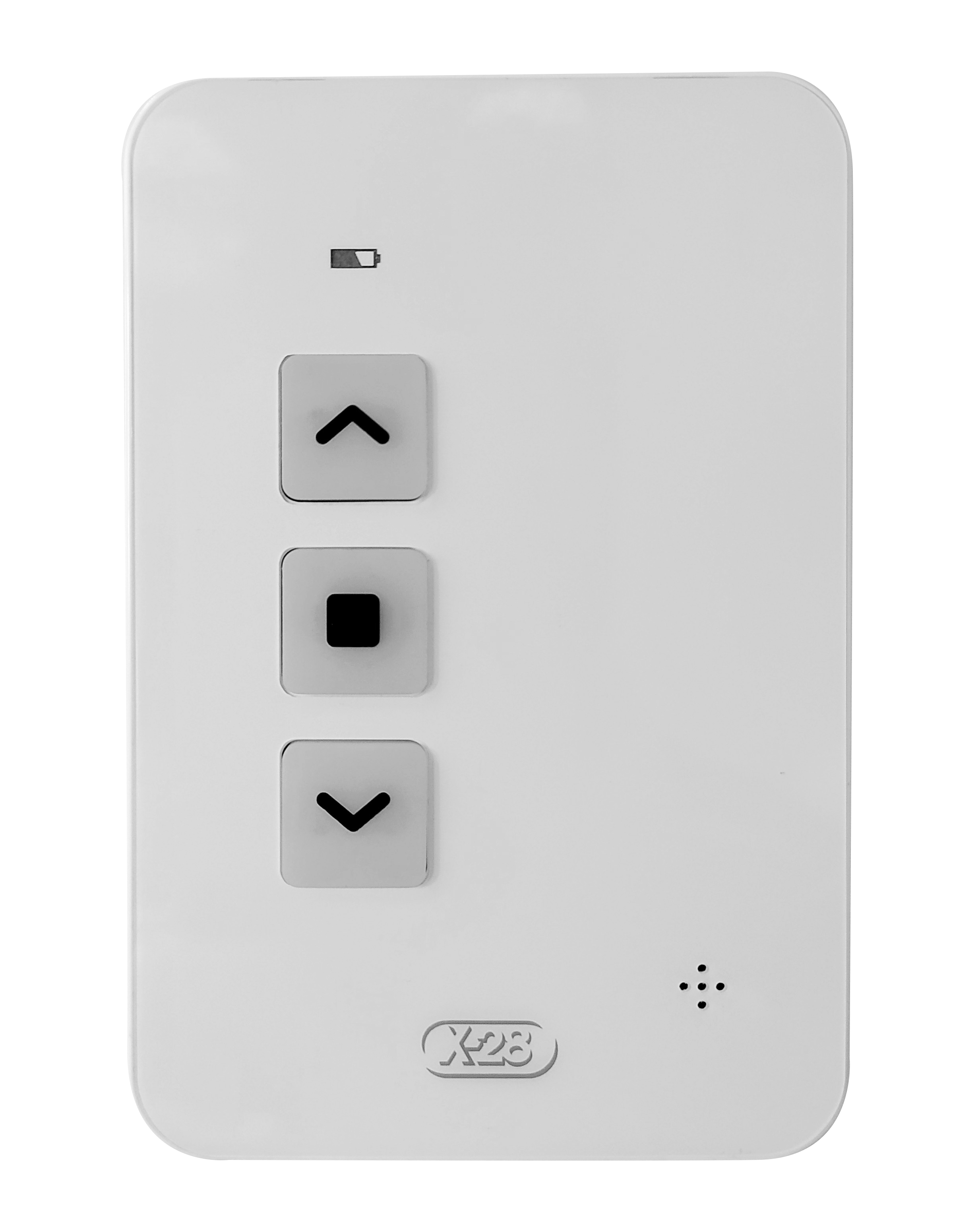

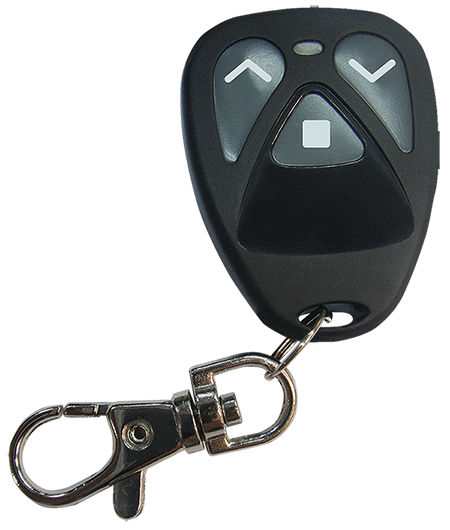

El Autoroll cuenta con la posibilidad de ser controlado con el transmisor TX Autoroll, que puede ser adquirido de forma opcional.
El Autoroll cuenta con la posibilidad de ser controlado con un panel inalámbrico T3 W AR, que puede ser adquirido de forma opcional.
Reemplazo de batería
Reemplazo de batería
En caso de batería baja, el panel inalámbrico encenderá el led indicador de batería en color rojo al presionar cualquier tecla del panel. Para reemplazar la misma, siga los siguientes pasos:
1 Retirá la tapa del panel
2 Desmontá la placa del posterior de la tapa, levantando la traba plástica
3 Sacá la batería
4 Colocá la batería nueva
5 Calzá la placa
6 Volvé a montar la tapa
Nota: El panel inalámbrico utiliza una batería 2032
El transmisor inalámbrico posee una batería 2032. Para reemplazarla cuando esta se agote, seguí los siguientes pasos:
1 Abrí la tapa con la ayuda de un destornillador plano
2 Desmontá la placa
3 Retirá la batería agotada y colocá su reemplazo
4 Introducí nuevamente la placa en el gabinete y cerra ambas partes del mismo
Especificaciones
Especificaciones
•Tensión de alimentación 220V
•Amperaje máximo de motor: 5A
•Temperatura de operación de 0ºC a 50ºC
•Dimensiones del equipo de control: 72mm (alto) / 44mm (ancho) / 30 mm (profundidad)
En un sistema de alarma, cada sensor puede ser configurado para generar un mensaje de fin de línea, el cual le va a permitir a la central supervisar que no exista un problema en el cable que une al sensor con la central de alarma. De fábrica no genera fin de línea
Programación por código
Estando en programación avanzada, ingresar P881 N, siendo N la opción elegida (0 ó 1).
Programación desde teclado TLCD-MPXH
Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “Fin de línea”. Luego ingresar:
0El sensor no genera fin de línea
1El sensor genera fin de línea
FIN DE LINEA:
NO ud
INGRESE
0rNO 1rSI
Luz de emergencia
Descripción general
Este sensor viene provisto con leds de iluminación de muy alta eficiencia, que pueden ser usados como luz de emergencia, en caso de corte del suministro eléctrico. Su funcionamiento es muy sencillo, los mismos se encienden automáticamente si se producen 3 condiciones simultáneamente (al momento de ocurrir la última de ellas):
•La alarma está desactivada, o bien está activada en Modo Estoy y hay movimiento en la casa
•Es de noche (si el sistema cuenta con una FOTCEL-MPXH)*
•Falta de red eléctrica de 220V
Los leds se apagan automáticamente cuando cesa cualquiera de las condiciones mencionadas.
* En caso de que el sistema no cuente con una FOTCEL-MPXH, se comportará como si siempre fuera de noche.
Programación por código
Estando en Programación Avanzada, ingresar P888 N, siendo N la opción elegida (0, 1 ó 2).
Programación desde teclado TLCD-MPXH
Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “Luz de emergencia”. Luego ingresar:
0No funciona como luz de emergencia. Funciona de forma manual
1Para configurar la luz de emergencia sólo de noche
2Para configurar la luz de emergencia como 24 horas
LUZ DE EMERG:
NOCHE ud
INGRESE 0:NO
1:NOCHE 2:24HS
Nodo luz de emergencia
Descripción general
Los leds del sensor están asociados a un número de nodo (de fábrica es el nodo 36), por lo que además de funcionar como luz de emergencia, pueden encenderse y apagarse desde cualquier teclado ingresando la secuencia P NN (NN = Número de nodo de 2 dígitos), una tecla MAGIC T (programada para comandar dicho nodo), o bien a través de un equipo COM20-MPXH, enviando el mensaje de texto correspondiente (ver manual del COM20-MPXH).
Programación por código
Estando en Programación Avanzada ingresar P889 NN, siendo NN el número de nodo.
Programación desde teclado TLCD-MPXH
Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “Nodo luz de emergencia”. Luego ingresar los dos dígitos correspondientes al número de nodo.
NODO LUZ DE
EMERG: 36 ud
INGRESE EL NODO
EN 2 DIGITOS
Partición
Descripción general
La partición es el segundo atributo básico (el primero es la zona) de todo sensor MPXH. Todos los sensores vienen programados de fábrica en la Partición 1, en caso de no utilizar más particiones, no se debe cambiar nada.
Programación por código
Estando en Programación Avanzada, ingresar P880 P, siendo P el número de partición deseada.
Programación desde teclado TLCD-MPXH
Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “Partición”. Luego ingresar el número de partición que se quiere asignar al sensor.
