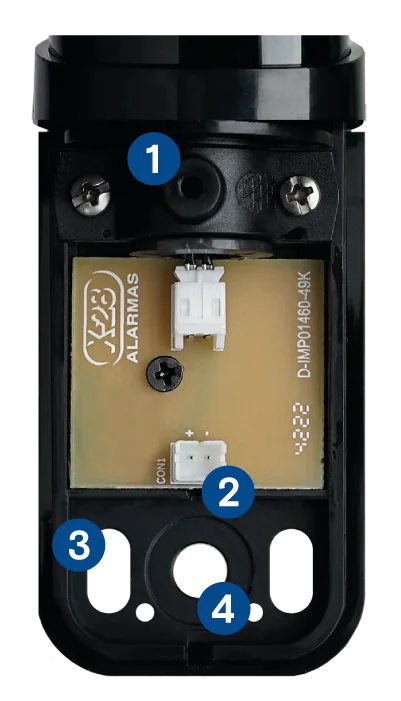

Identificación de las partes

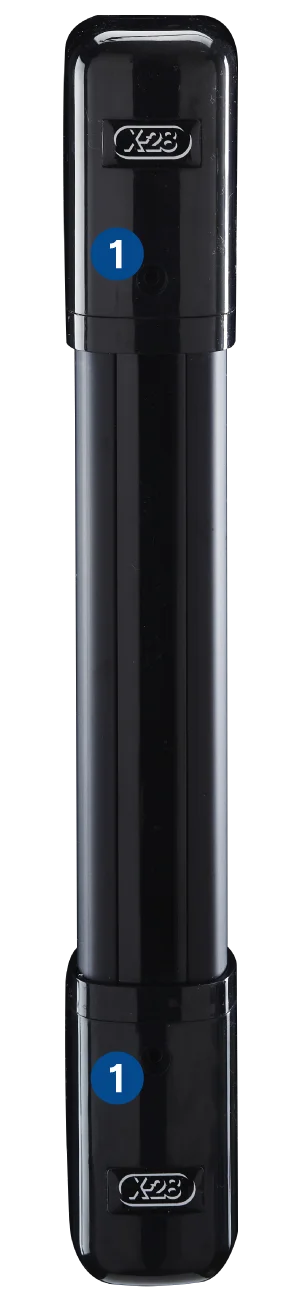

• 1AGUJERO PARA LOS TORNILLOS DE AJUSTE DE ROTACIÓN
• 2CONECTOR DE ALIMENTACIÓN
• 3ORIFICIO PARA CABLES
• 4AGUJERO PARA TORNILLO DE FIJACIÓN A LA PARED

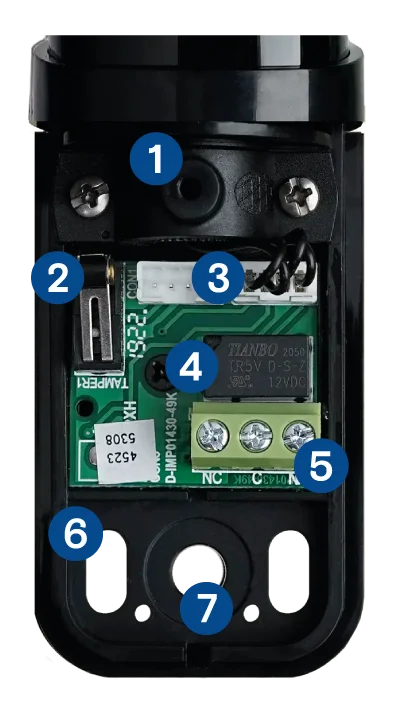

• 1AGUJERO PARA LOS TORNILLOS DE AJUSTE DE ROTACIÓN
• 2TAMPER
• 3CONECTOR DE ALIMENTACIÓN Y TAMPER
• 4RELÉ
• 5BORNERA DE CONEXIÓN DEL RELÉ
• 6ORIFICIO PARA CABLES
• 7AGUJERO PARA TORNILLO DE FIJACIÓN A LA PARED

Accesorios

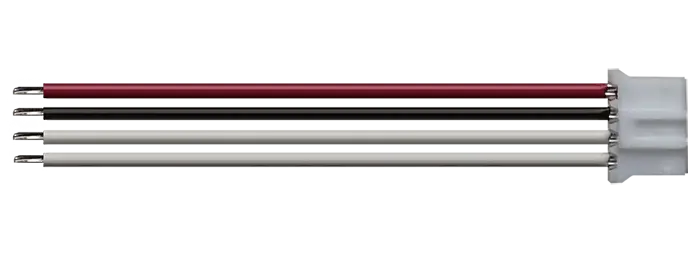

• Cable de alimentación del emisor

• Cable de alimentación del receptor

• Tornillo para amurar (x4)

• Tarugo (x4)

• Tornillo de ajuste de rotación (x4)

Principio de funcionamiento

Cada equipo se compone de dos partes: un emisor que envía continuamente 2 haces4 haces infrarrojos invisibles, en forma pulsada y codificada, y un receptor que capta dichas señales.
Cuando un cuerpo interrumpe los haces, informa a la central mediante el accionamiento del relay y enciende el led indicador que se halla en el frente del gabinete del receptor.

Estas barreras pueden funcionar con toda confiabilidad en exteriores debido a que:

• •El gabinete es estanco y está construido en policarbonato que protege a los fotodiodos de la luz solar.
• •El orificio de entrada de cables es una trampa de agua que evita que el agua de lluvia pueda ingresar al interior.
• •Los haces infrarrojos son asimétricos.

Conexión

Estas barreras infrarrojas han sido concebidas para ser utilizadas tanto en centrales de alarmas convencionales, como en aplicaciones especiales que dispongan de alimentación de +12VCC y que puedan ser manejadas por un relé con contacto libre de potencial.

Utilizando los dos precableados provistos con el producto:

• 1Conectá la alimentación (+12 VCC) del emisor y del receptor a los terminales de sensores activos de la central, respetando la polaridad de cada cable (Rojo = + 12V, Negro: GND)
• 2Conectá los terminales del relé: C (común) y NC (normal cerrado) en la zona o circuito elegido (véase el manual correspondiente)
• 3Conectá los terminales de tamper (par de cables blancos) a la zona de sabotaje de la central de alarma. Si hay más sensores o elementos en esa zona, conectá estos terminales en serie con ellos

Montaje

Estas barreras infrarrojas han sido especialmente diseñadas para ser montadas en exteriores, por supuesto también es posible colocarlas en interiores, y en este caso su alcance será mucho mayor.
El emisor y el receptor deben ser fijados a superficies planas, enfrentadas entre sí y a una altura recomendable de 1 metro sobre el suelo, de modo tal de captar el paso de una persona pero no así el de un animal doméstico.

A continuación se detallan los pasos a seguir para una correcta instalación:

• 1Retirá las cubiertas de los extremos del emisor y del receptor.
• 2Fijá los gabinetes a la pared, mediante los tornillos suministrados, colocando uno en cada extremo de los gabinetes. Las placas de conexión deben quedar, en ambos equipos, orientadas hacia abajo.
• 3Con los gabinetes amurados, es posible modificar la rotación de los mismos para que queden perfectamente alineados entre sí
• 4Una vez orientadas correctamente ambas partes del equipo, colocá las tapas de los extremos y ajustalas de forma firme con los tornillos de ajuste de rotación, los cuales cumplen dos funciones: fijar la rotación de las barreras y cerrar las tapas de las mismas.

Selección de alcance

El equipo posee un jumper que permite seleccionar el alcance de operación de la barrera infrarroja. De fábrica viene seleccionado en alcance Largo.
Si se instala en una distancia muy corta o en un lugar donde pueda haber reflexiones de los haces en objetos o paredes cercanas, reducí el alcance a Medio o Corto según el caso.

Para acceder al jumper de selección de alcance:

• 1Quitá el tornillo con o'ring de la parte posterior del equipo
• 2Separá la puntera del receptor del resto del gabinete
• 3Retirá la placa interna y seleccioná el alcance deseado
• 4Volvé a colocar la placa, la puntera y los tornillos, asegurándote que estos últimos queden correctamente ajustados.

Selección de tiempo de detección

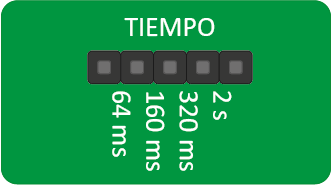

La barrera posee un jumper que permite seleccionar el tiempo de detección del receptor, ante una interrupción del haz. De fábrica viene configurado en 160 milisegundos.
Si vas a instalar la barrera en un sitio en donde el haz puede ser interrumpido por objetos rápidos que no querés que sean detectados, aumentá el tiempo de respuesta a 320 milisegundos o 2 segundos, según el caso. Si, por el contrario, se desean detectar objetos muy rápidos, se debe disminuir el tiempo de respuesta a 64 milisegundos

Para acceder al jumper de selección de tiempo de detección:

• 1Quitá el tornillo con o'ring de la parte posterior del equipo
• 2Separá la puntera del receptor del resto del gabinete
• 3Retirá la placa interna y seleccioná el tiempo deseado
• 4Volvé a colocar la placa, la puntera y los tornillos, asegurándote que estos últimos queden correctamente ajustados.

Heater (calefactor)

Estas barreras han sido desarrolladas para funcionar en intemperie, esto implica que están preparadas para soportar cambios de temperatura y humedad, que en zonas de clima muy frío pueden producir condensaciones en el interior del gabinete y sobre la plaqueta.
Por lo tanto, para evitar este inconveniente, se ha incorporado un sistema de calefacción que evita la condensación de la humedad sobre los componentes electrónicos.

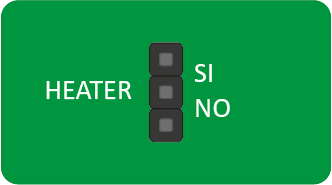

Si vas a instalar la barrera en una zona de clima muy frío, se recomienda habilitar el heater, mediante el jumper ubicado en la placa interna del receptor, seleccionando la opción Heater Si.

Para acceder al jumper de selección de heater:

• 1Quitá el tornillo con o'ring de la parte posterior del equipo
• 2Separá la puntera del receptor del resto del gabinete
• 3Retirá la placa interna y seleccioná la opción deseada
• 4Volvé a colocar la placa, la puntera y los tornillos, asegurándote que estos últimos queden correctamente ajustados.

Sabotaje (tamper)

Esta barrera posee un dispositivo antisabotaje. Si quitamos la tapa del receptor, en cualquier momento, aún con la central desactivada, se producirá el disparo por sabotaje.

Si la central posee zona de sabotaje, tal condición se memoriza en la misma y en el led correspondiente del sensor.

Especificaciones

• •Tensión de alimentación: 12 VCC
• •Salida: Relé
• •N° de haces: 2
• •N° de haces: 4
• •Alcance exterior: 30 m
• •Alcance interior: 80 m
• •Consumo sin heater: 20 mA
• •Consumo con heater: 60 mA
• •Alcance exterior: 40 m
• •Alcance interior: 100 m
• •Consumo sin heater: 30 mA
• •Consumo con heater: 70 mA
• •Temperatura de operación: -10ºC a 50ºC
• •Temperatura de almacenamiento: -20ºC a 60ºC
• •Dimensiones: 405 mm (alto) / 40 mm (ancho) / 45 mm (profundidad)
• •Dimensiones: 285 mm (alto) / 40 mm (ancho) / 45 mm (profundidad)
