Descripción

Barrera infrarroja aptas para exterior, insensibles a la luz ambiente. Gabinete estanco con calefactor y antidesarme (tamper). Alcance y velocidad de detección configurables.

• •Compatible con toda la línea MPXH
• •2 haces codificados
• •4 haces codificados
• •8 haces codificados
• •Anti-sabotaje
• •Calefactor inteligente para evitar condensación
• •Gabinete estanco
• •Fácil instalación y orientación
• •Particionable y supervisable
• •Alcance interior/exterior: 80 metros / 30 metros
• •Alcance interior/exterior: 100 metros / 40 metros
• •Alcance interior/exterior: 100 metros / 40 metros

Identificación de las partes

• 1AGUJERO PARA LOS TORNILLOS DE AJUSTE DE ROTACIÓN
• 2CONECTOR DE ALIMENTACIÓN
• 3ORIFICIO PARA CABLES
• 4AGUJERO PARA TORNILLO DE FIJACIÓN A LA PARED

• 1AGUJERO PARA LOS TORNILLOS DE AJUSTE DE ROTACIÓN
• 2TAMPER
• 3CONECTOR DE ALIMENTACIÓN
• 4ORIFICIO PARA CABLES
• 5AGUJERO PARA TORNILLO DE FIJACIÓN A LA PARED

• TORNILLO PARA MONTAJE DE LAS TAPAS (x 4)

• TORNILLO PARA MONTAJE A LA PARED (x 4)

• TARUGO S5 (x 4)

• CABLE DE 3 VÍAS (RECEPTOR)

• CABLE DE 2 VÍAS (EMISOR)

Principio de funcionamiento

La barrera infrarroja se compone de dos partes: un emisor que envía continuamente haces infrarrojos (en forma pulsada y codificada) y un receptor que capta dichas señales. Cuando un cuerpo interrumpe una cantidad de haces que supere al valor preprogramado, se produce una condición de disparo y la barrera lo indica por medio del hilo MPXH.

En la BIR 236T-MPXHBIR 446T-MPXHBIR 846T-MPXH, el emisor está compuesto por 2 leds4 leds8 leds infrarrojos, que emiten constantemente un haz cada uno. Cada uno de estos haces tiene un cierto ángulo de dispersión, de manera tal que forman una especie de cono, aumentando su diámetro conforme se aleja del led infrarrojo.

El receptor del equipo posee a su vez 248 fotodiodos infrarrojos. Cada fotodiodo ubicado en el receptor chequea la recepción de 248 haces infrarrojos (uno por cada led infrarrojo). Esto es posible debido a que a partir de una cierta distancia (el alcance mínimo especificado), el receptor es alcanzado por todos los haces infrarrojos a la vez.

Montaje

Esta barrera infrarroja puede instalarse tanto en interiores como en exteriores. El emisor y el receptor deben montarse enfrentados, sobre superficies planas y a una altura aproximada de 1 metro del suelo. Esta disposición permite detectar el paso de una persona y evita la detección de animales domésticos.

Ambos dispositivos deben instalarse con las placas de conexión orientadas hacia abajo y sin obstruir los orificios de los cabezales. Aunque el equipo es inmune a la radiación solar, se recomienda evitar que el sol incida de forma frontal sobre el receptor.

Para realizar el montaje correctamente:

• 1Retirá las cubiertas de los extremos del emisor y del receptor.
• 2Fijá los gabinetes a la pared con los tornillos suministrados, colocando uno en cada extremo y verificando que las placas queden orientadas hacia abajo.
• 3Con los gabinetes amurados, ajustá la rotación de ambos equipos hasta lograr una alineación correcta entre emisor y receptor.
• 4Una vez alineados, colocá las tapas de los extremos y ajustá firmemente los tornillos, que fijan la posición y aseguran el cierre de las tapas.

Conexión

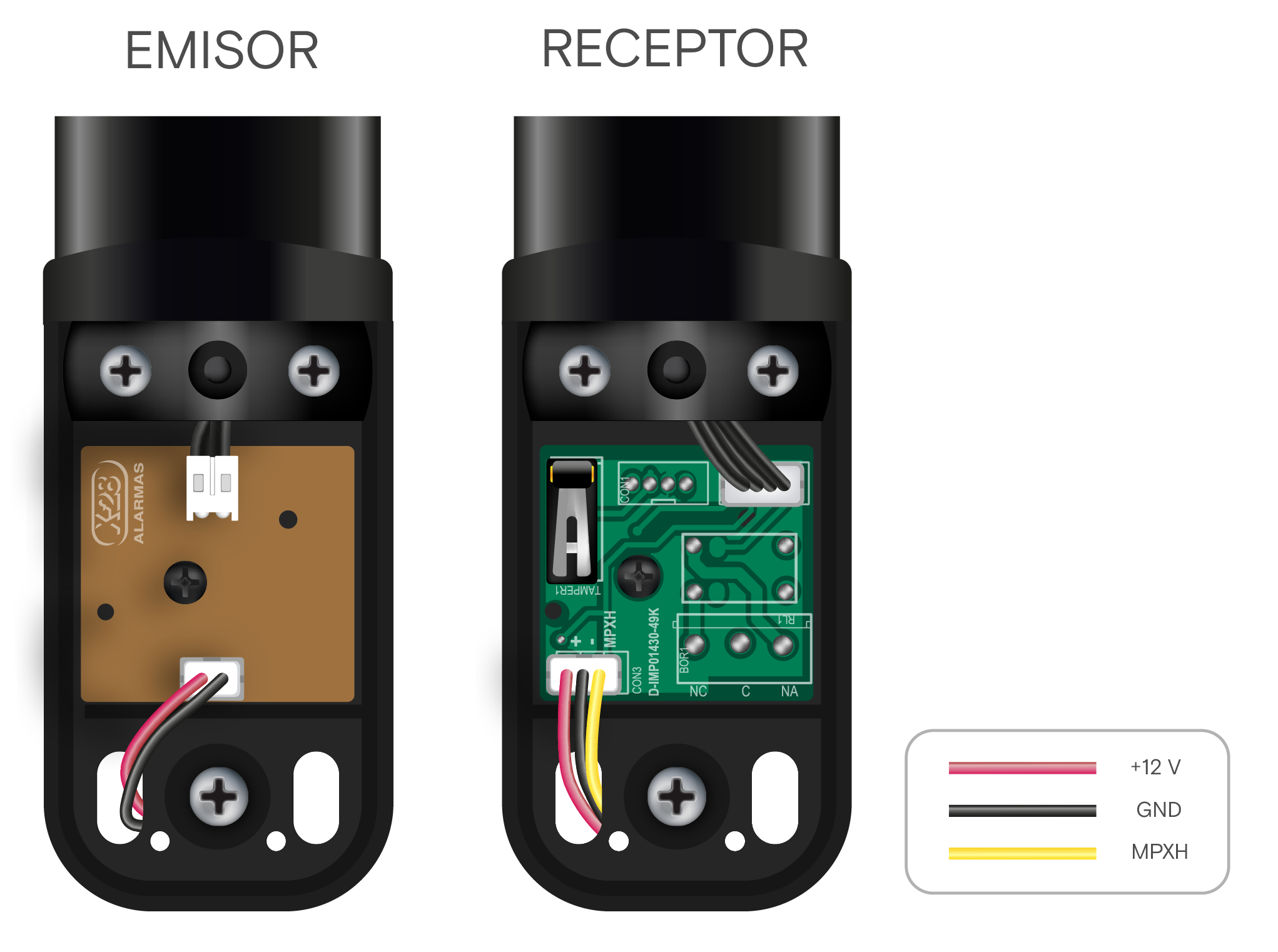

El equipo incluye un precableado con conector, que debe ser empalmado para realizar el conexionado al sistema. La barrera se conecta mediante solo tres cables en total: alimentación positiva, alimentación negativa y línea MPXH.

Para conectar correctamente el equipo:

• 1Identificá los cables del conector: +12 VCC (positivo), GND (negativo) y MPXH para el receptor y +12 VCC (positivo) y GND (negativo) para el emisor.
• 2Empalma cada uno de estos cables con los correspondientes de la instalación.
• 3Conectá el positivo a una salida de +12 VCC de la central de alarma.
• 4Conectá el negativo a GND de la central.
• 5Conectá el hilo MPXH al bus MPXH del sistema.

Asegurate de respetar la polaridad en todos los casos para evitar fallas de funcionamiento. Una vez realizado el conexionado, se recomienda verificar la detección observando el encendido del led indicador.

Sistema antisabotaje

Este modelo posee un dispositivo antisabotaje. Si se quita la tapa del receptor en cualquier momento, aun con la central desactivada, se producirá el disparo por sabotaje.
Si la central dispone de una zona de sabotaje, esta condición se memoriza tanto en dicha zona como en el LED correspondiente de la barrera.

Para cancelar el disparo por sabotaje, desactivá la central, aunque ya se encuentre desactivada. Para borrar las memorias, ingresá la secuencia F44.

Memoria de disparo

Si la central está activada y la zona en la que se encuentra la barrera está incluida, al producirse una interrupción del haz infrarrojo, la alarma se dispara. La central memoriza la zona que produjo el disparo y la barrera también se memoriza, haciendo destellar el LED.

Para borrar la memoria, la central debe estar desactivada. El borrado se realiza desde un teclado MPXH, introduciendo la secuencia F44, lo que elimina la memoria almacenada.

Calefactor (Heater)

Esta barrera ha sido desarrollada para funcionar en la intemperie. Esto implica que está preparada para soportar cambios de temperatura y humedad que, en zonas de clima muy frío, pueden producir condensaciones en el interior del gabinete y sobre la placa.

Para evitar este inconveniente, se ha incorporado un sistema de calefacción (Heater) que previene la condensación de humedad sobre los componentes electrónicos.

Este sistema está asociado al sensado de la temperatura ambiente, por lo que se enciende y se apaga de forma inteligente, buscando el correcto funcionamiento de la barrera con el menor consumo posible.

Programaciones

El equipo ofrece una serie de programaciones que permiten personalizar y acceder a diversas funciones y características de la barrera.
Para ello, el equipo cuenta con dos instancias de programación: la Programación Básica, desde la cual es posible configurar el número de zona, el tiempo de respuesta y el fin de línea, y la Programación Avanzada que permite acceder al resto de las configuraciones.

Todas las programaciones de la barrera se realizan desde cualquier teclado conectado al sistema de alarma.
El acceso a las programaciones del equipo se puede realizar de dos maneras:

Si la barrera todavía no fue instalada:

• 1Con la central desactivada, pulsá 4 veces la tecla del tamper ubicado en la placa de la barrera.
• 2El led indicador comenzará a destellar.
• 3En el teclado, pulsá dos veces la tecla P.
• 4Desde esta instancia se puede configurar el número de zona del equipo, o bien, acceder a la Programación Avanzada.

Si la barrera todavía no fue instalada:

• 1Obstruí la barrera para que quede en estado de detección, y verificá que no haya otras barreras detectando.
• 2Introducí en un teclado la secuencia BARRERA (2277372).
• 3Presioná dos veces la tecla P en el teclado.
• 4Desde esta instancia se puede configurar el número de zona, o bien, acceder a la Programación Avanzada.

Si fuera necesario reprogramar el equipo cuando ya se encuentra instalado, y no resulta cómodo acceder al equipo para proceder a su programación, es posible realizar la tarea en forma remota. Para acceder mediante este método a la programación, no puede haber otro equipo compartiendo la misma zona.

• 1Desde un teclado, ingresá el código del instalador o desactivá el sistema con el código de propietario.
• 2Presioná dos veces la tecla P para acceder a la programación de la central.
• 3Introducí la secuencia F 7367 (mnemónico de F SENS).
• 4Ingresá los dos dígitos correspondientes al número de zona de la barrera. El valor predeterminado de fábrica es 01.
• 5Ingresá el número de partición asociado al equipo. El valor de fábrica es 1.
• 6Pulsá dos veces la tecla P.
• 7El equipo ingresará en el estado de Programación Básica.
• 8Desde esta instancia se puede configurar el número de zona, o bien, acceder a la Programación Avanzada.
• 9Para salir de programación pulsá F o esperá 30 segundos.

Para ingresar en la Programación Avanzada del equipo, se debe ingresar primero a la Programación Básica, según lo detallado anteriormente y luego mantener presionada la tecla P durante dos segundos.
Una vez ingresado el equipo en el modo de Programación Avanzada, existen dos maneras de realizar las programaciones:

• •Si las programaciones se realizan a través de un teclado con display, se pueden recorrer las opciones utilizando únicamente las flechas ▲ y ▼ del mismo. Al encontrar la programación deseada, se deben ingresar los dígitos de los parámetros a configurar.
• •Si se utiliza un teclado sin pantalla, se debe acceder a las programaciones ingresando el código de la programación deseada.

Se detallan en el siguiente cuadro todas las programaciones avanzadas disponibles, el código de cada una de ellas, los parámetros configurables y el detalle con la explicación de su funcionamiento:

Especificaciones

• •Tensión de alimentación de 9 a 15 VCC
• •Consumo con heater apagado: 35 mA50 mA90 mA
• •Consumo con heater encendido: 55 mA85 mA160 mA
• •Entrada: Línea MPXH
• •Alcance interior/exterior: 80 m / 30 m
• •Alcance interior/exterior: 100 m / 40 m
• •Alcance interior/exterior: 100 m / 40 m
• •Dimensiones: 28,5 cm de largo | 4 cm de ancho | 4,5 cm de profundidad40,5 cm de largo | 4 cm de ancho | 4,5 cm de profundidad64,5 cm de largo | 4 cm de ancho | 4,5 cm de profundidad
• •Temperatura de operación de 0ºC a 50ºC
• •Temperatura de almacenamiento de 0ºC a 60ºC
