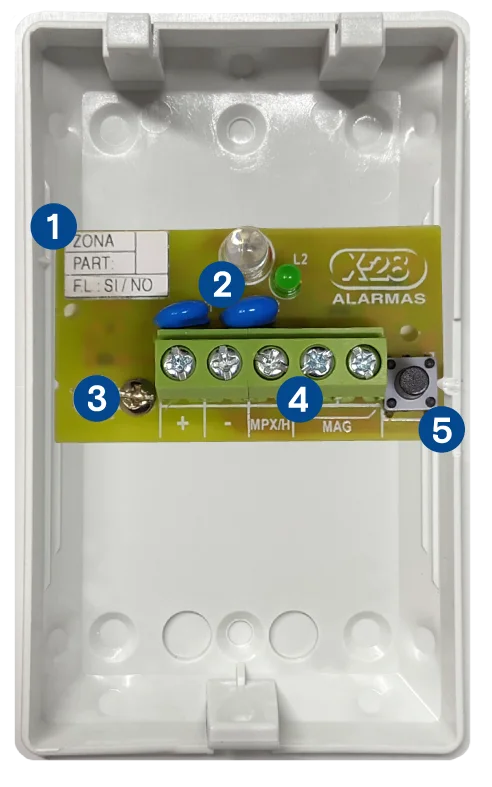

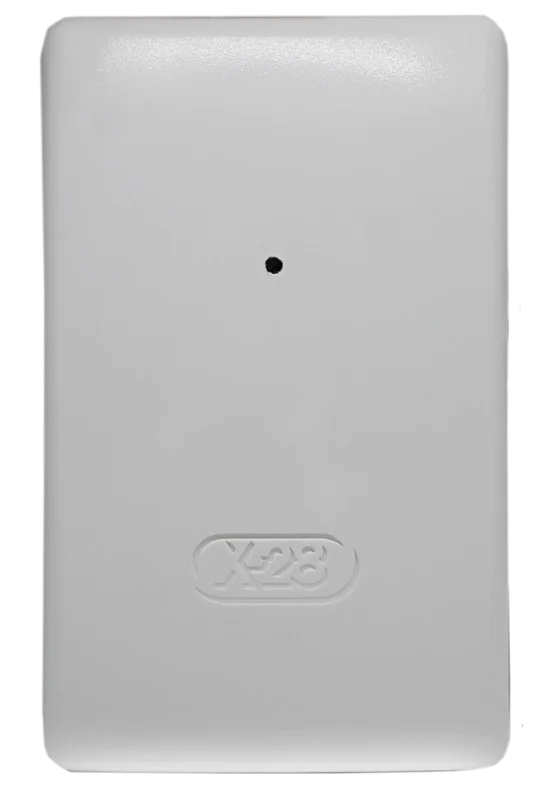

Identificación de las partes

• 1Etiqueta de referencias
• 2Led monitor
• 3Tornillo de sujeción
• 4Bornera de conexión

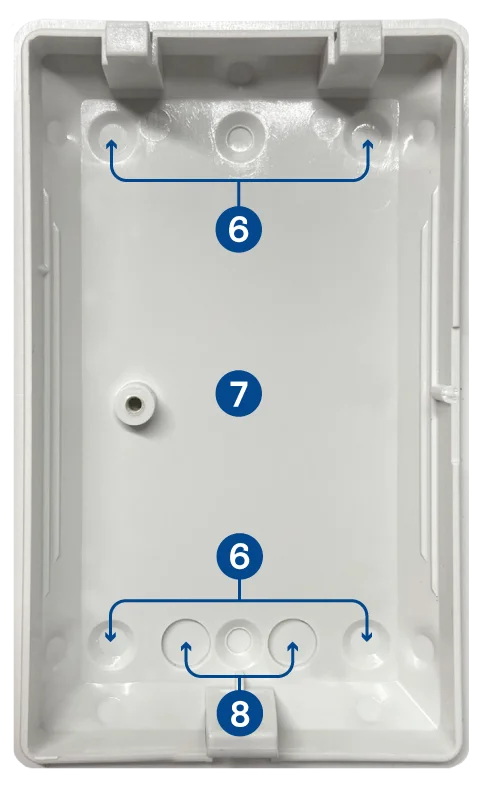

• 5Tamper

• 6Posiciones para orificios de montaje
• 7Base del equipo
• 8Posiciones para orificios de pasaje de cables

Accesorios

• Tornillo (x2)

• Tarugo (x2)

Principio de funcionamiento

El CMAGT-MPXH es un dispositivo que permite conectar sensores magnéticos convencionales a una instalación MPXH. Para ello, posee un par de bornes de entrada, a los que se conectan el o los sensores convencionales (si es más de uno, deben conectarse entre sí en serie).
Cuando el sensor convencional se abre, el concentrador informa de tal evento a la central a través del hilo MPXH.
La acción del detector es monitoreada por el led indicador. Cuando el sensor convencional conectado al mismo está abierto, el led está encendido indicando tal condición, lo mismo que el led del teclado de la central.

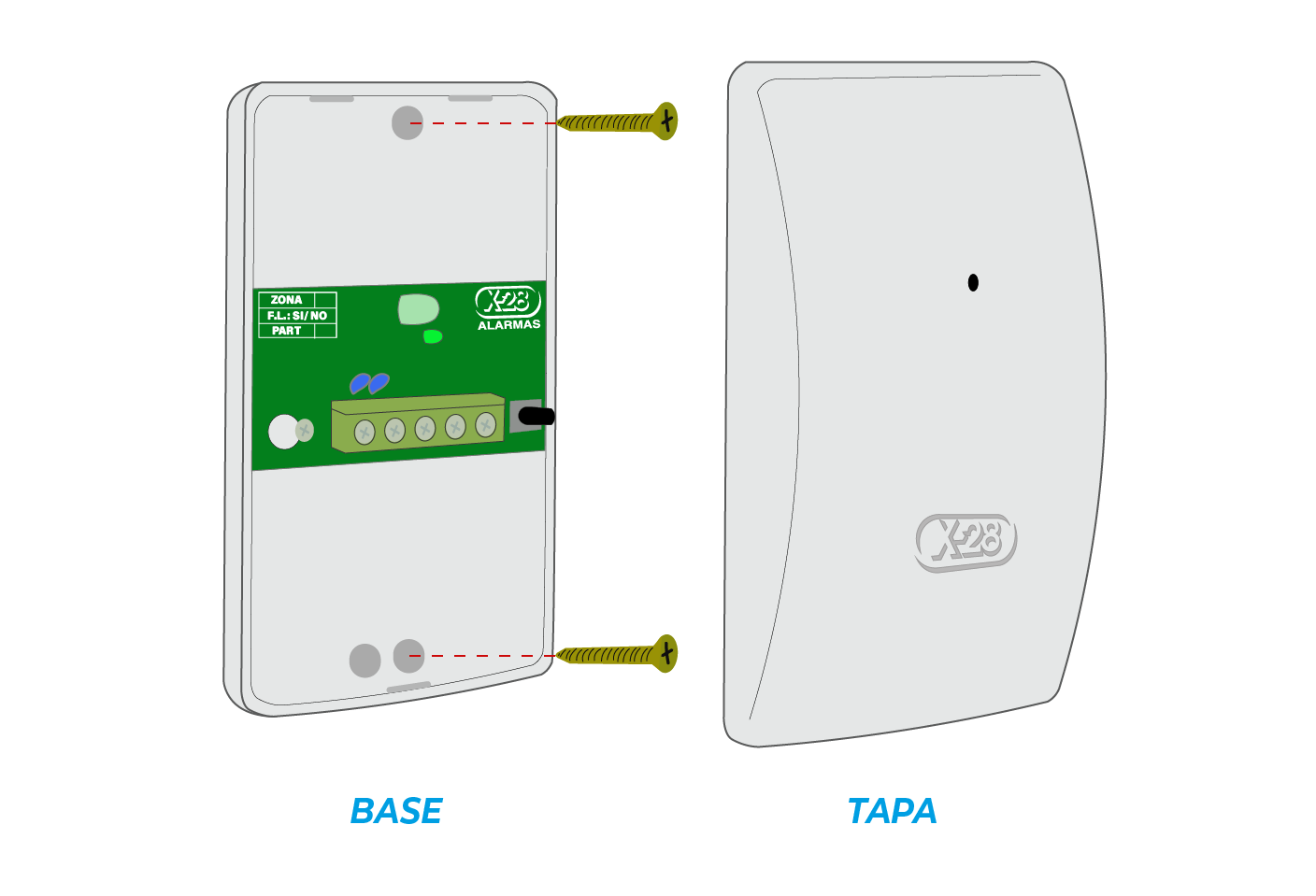

Montaje y conexión

Para montar el equipo correctamente, seguí los siguientes pasos:

• 1Quitá la tapa, insertando suavemente un destornillador en la ranura de la parte inferior del gabinete. La misma se extrae fácilmente.
• 2Para extraer la plaqueta, desajustá el tornillo de sujeción y retirá la placa moviéndola hacia la derecha.
• 3Perforá la base del equipo en tres posiciones distintas, para pasar los tornillos y el cable de alimentación.
• 4Montá la base en la posición elegida, mediante los tornillos y tarugos suministrados.
• 5Volvé a colocar la placa en la base, ajustando nuevamente el tornillo de sujeción.

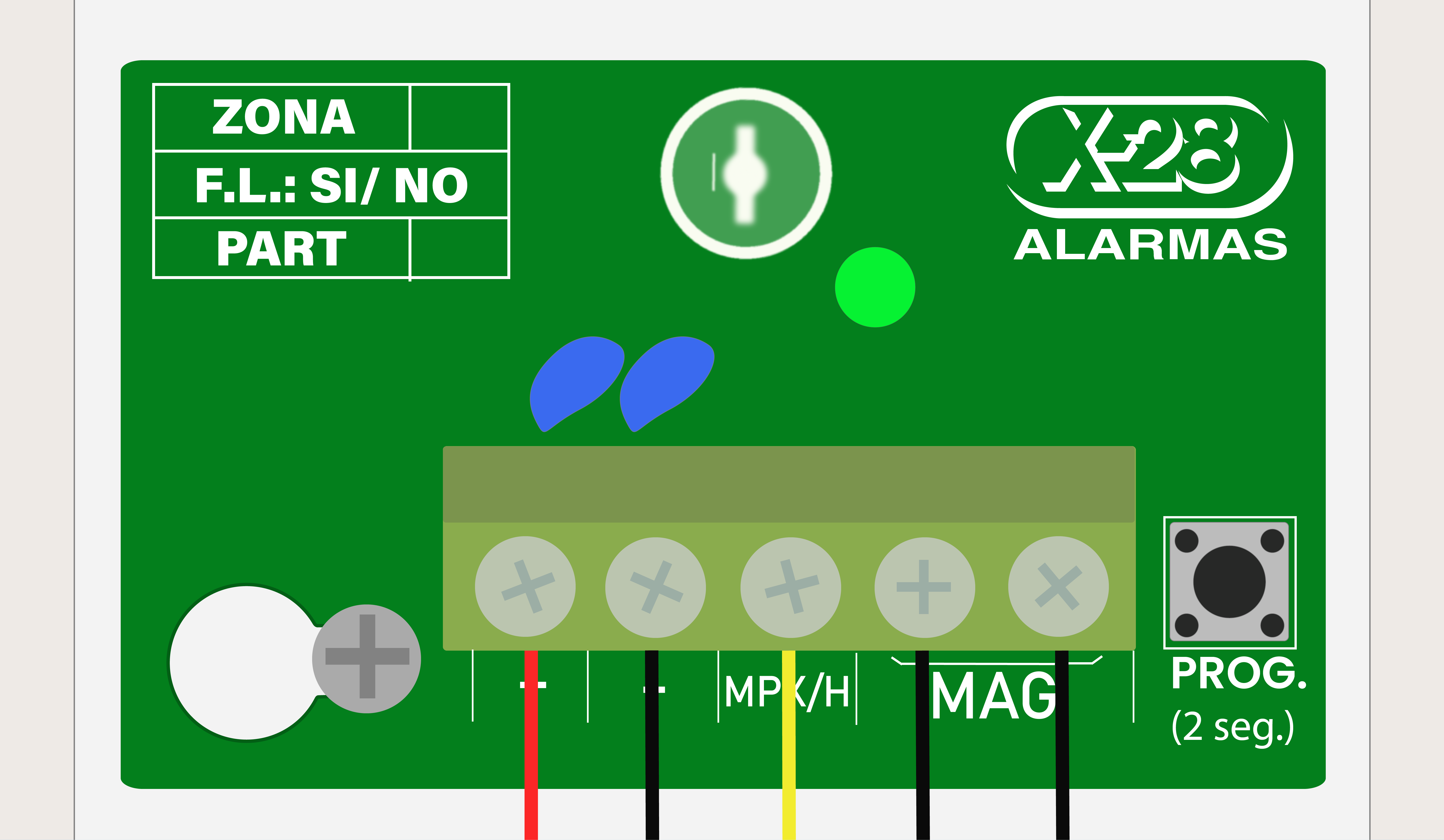

• 6Conectá los cables a la bornera de alimentación de la siguiente manera: el cable rojo y negro a una salida de alimentación de la central de alarma, +12VCC y masa respectivamente. El cable amarillo a la línea MPXH que recorre el sistema de alarma.
• 7Conectá los bornes MAG al sensor convencional correspondiente. Si hay más de uno, conectá los sensores convencionales en serie.
• 8Colocá nuevamente la tapa del equipo.

Memoria

Si la central está activada y la zona en la que se encuentra el sensor está incluida, al detectar, debe dispararse la alarma. Al hacerlo, la central memoriza la zona que produjo el disparo, y el sensor también se memoriza, haciendo destellar el led. Así, si tenés más de un sensor en una zona (por ejemplo, tenés 3 sensores en la zona 5) la memoria en el led del sensor permite identificar sin duda la causa del disparo. Teniendo en cuenta esto, y que además nunca, ningún sensor MPXH excluye a ningún otro, aunque se encuentre anormal, podemos concluir que cada sensor MPXH es, en sí mismo, una zona.

BORRADO DE MEMORIA

Con la central desactivada, la memoria se borra cuando se hace la operación de borrado de memorias desde un teclado MPXH, introduciendo la secuencia F44.

Mensaje hablados

Cuando se desactive la central luego de un disparo ocasionado por el CMAGT-MPXH, si poseés un teclado con asistencia por voz, este informará de forma hablada la causa: "Causa del disparo: puertas".

Detección

Alimentá con 12VCC al dispositivo, conectado a la central. Es conveniente alimentar a la central y al CMAGT-MPXH en el mismo momento, o si se conecta a la central con posterioridad, activar y desactivar la misma. Cuando se produzca la apertura del sensor convencional, se indicara tal condición en el led correspondiente y en el del teclado.

Sabotaje

El CMAGT-MPXH posee un dispositivo antisabotaje. Si quitamos la tapa del mismo en cualquier momento, aun con la central desactivada, se producirá el disparo de la alarma. Si la zona 8, que originalmente es de sabotaje, no fue reprogramada como otra cosa, tal condición se memoriza en la misma y en el led correspondiente del sensor. Para cancelar el disparo por sabotaje, desactivar la central por teclado, remoto o control remoto (aunque estuviera previamente desactivada). Para borrar los mensajes, procede de la misma manera que se explicó anteriormente.

Configuración de zona y fin de línea

Los CMAGT-MPXH deben direccionarse en una zona determinada, de acuerdo al sistema de alarma del que forman parte. Además, si el sistema se encuentra en el final de una rama de la línea MPXH (conexión estrella) o simplemente al final de la misma (conexión en línea), a los efectos de que esta sea continuamente supervisada, puede elegirse a este elemento como fin de línea. Todas las programaciones del CMAGT-MPXH se efectúan desde cualquier teclado MPXH mediante una sencilla operación, no siendo necesario el uso de dip-switches ni jumpers para estas configuraciones. Esto es posible mediante la programación por soft (PS), gracias a que el equipo cuenta con una memoria no volátil del tipo EEPROM. El equipo viene programado de fábrica en zona 1 y fin de línea NO. Para cambiar esta programación procedé de la siguiente manera:

• 1Con la central desactivada, abrí la puerta, portón o ventana a la que está conectado el CMAGT-MPXH que se quiere programar, y mantenela abierta durante todo el proceso. Asegurate de que no haya otra puerta abierta que sea sensada por otro concentrador magnético.
• 2Introducí en el teclado MPXH la secuencia de dígitos 787376 (mnemónico de SUPERM). El teclado emitirá dos beeps
• 3Presioná dos veces la tecla P. El equipo entra en programación básica. Esta operación es confirmada mediante beeps y el led indicador del magnético.
• 4Introducí la zona que querés asignar en dos dígitos, desde 01 a 32.
• 5Ingresá 0 o 1 para configurar el fin de línea (0 = No / 1 = Sí). La programación básica finaliza, el led deja de destellar y el teclado emitirá un sonido de confirmación.

Ejemplo

Programación avanzada

El CMAGT-MPXH posee además prestaciones avanzadas.

Estando en la programación básica del sensor, para ingresar en Programación Avanzada se debe mantener apretada la tecla P durante 2 segundos.

Existen dos maneras de acceder a las programaciones:

• 1Si las programaciones se realizan a través de un teclado TLCD-MPXH, se debe ingresar en Programación Avanzada y luego pueden recorrerse las opciones utilizando únicamente las flechas arriba y abajo del mismo.
• 2Si se utiliza un teclado sin pantalla, podés acceder a las programaciones avanzadas ingresando el código de la programación.

Para conocer las programaciones avanzadas disponibles, dirigite al cuadro de programaciones.

Cuadro de programaciones

Especificaciones

• •Tensión de alimentación: 9 VCC a 16 VCC.
• •Corriente: 10 mA.
• •Salida: línea MPXH.
• •Procesamiento de señal: filtro lógico por software.
• •Led: rojo, encendido continuo: indica apertura; y destellante: memoria.
• •Temperatura de operación: -10ºC a 50ºC.
• •Temperatura de almacenamiento: -20ºC a 60ºC.
• •Dimensiones: 84mm (alto) x 52mm (ancho) x 30mm (profundidad).
