Descripción general
La Caja CCTVCaja CCTV Kit 1 es una caja de conexión estanca que ha sido diseñada con el fin de hacer más eficiente la instalación de cámaras. Puede ser colocada tanto en exteriores como en interiores.
- •100% estanca según normativa IP65.
- •Dos cajas en una: una interior para electrónica y una exterior para cables.
- •Gran ahorro de tiempo en la instalación.
- •Muy buena estética y formato agradable.
- •Gran armonía visual con las cámaras.
- •Mejora la calidad de la instalación.
- •Facilita la acometida de cables.
- •Sencillez de conexión.
- •Requiere menos herramientas de instalación.
- •Plantilla práctica de instalación.
Identificación de las partes
Identificación de las partes

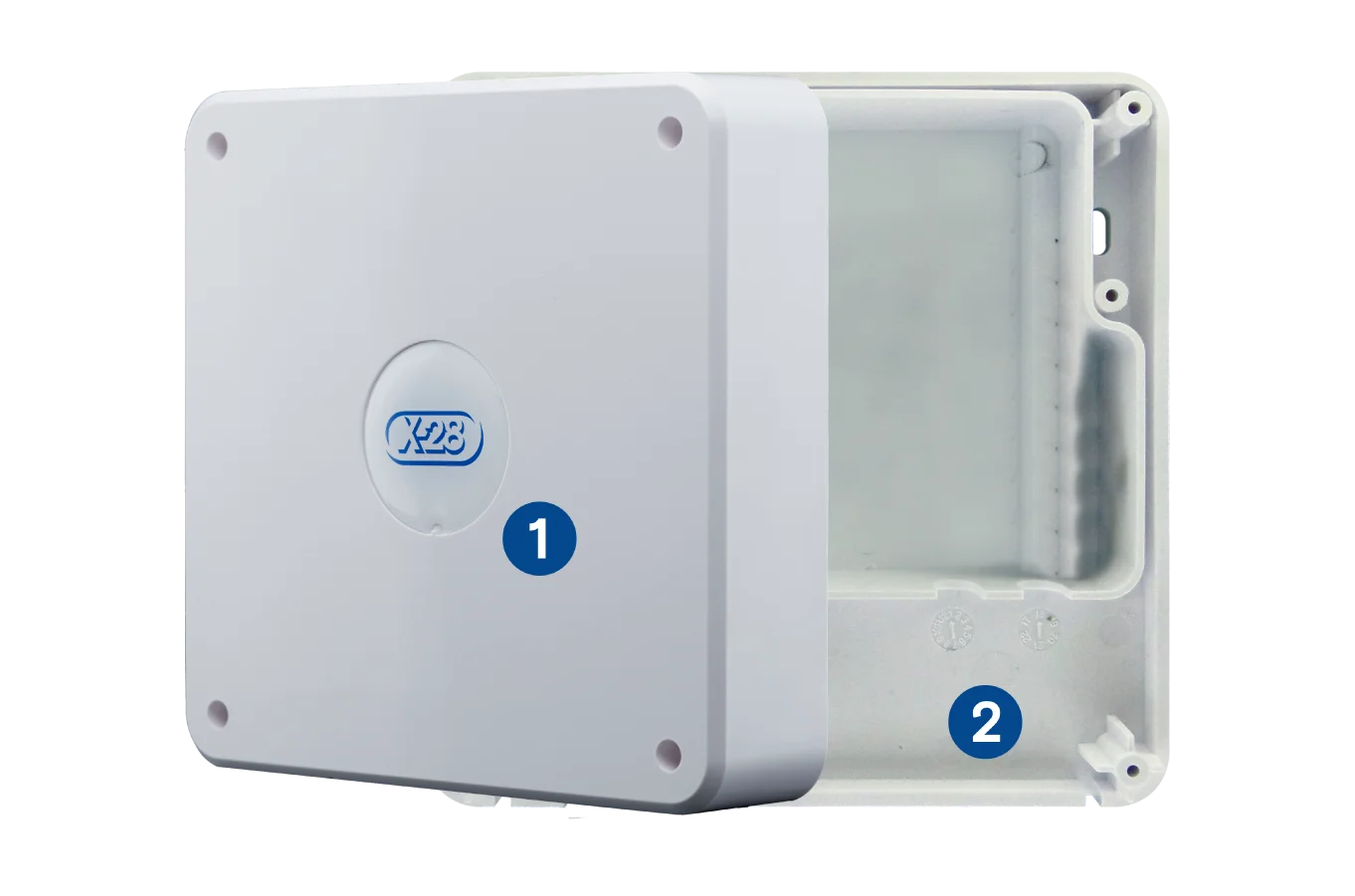

- 1Tapa
- 2Base

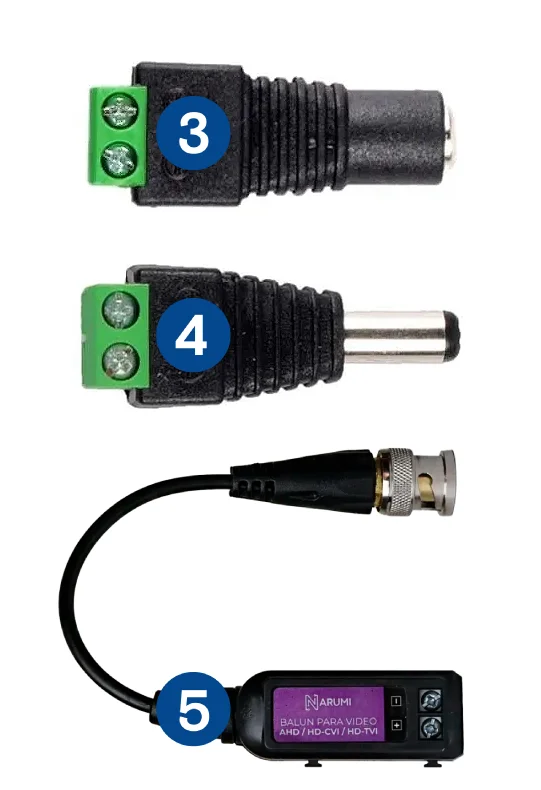

- 3DC Power Socket
- 4DC Power Plug
- 5Balún HD (x2)
• Tornillo (x4)
• Tarugo (x3)
• Tornillo (x2)
• Tornillo (x1)
• Tornillo (x6)
• Tornillo (x4)
• Tapón (x1)
Concepto
Concepto
La caja de conexión contiene una caja dentro de la otra: la más pequeña está destinada a la electrónica.
La caja más grande posee el orificio destinado a la acometida de cables a fin de poder conectar la cámara sin necesidad de agujerear.
Este elemento puede colocarse con toda confiabilidad en exteriores debido a:
- ACumplimento de la norma IP65: es totalmente estanco al polvo y cuenta con protección contra chorros de agua en todas las direcciones.
- BLa parte electrónica se encuentra dentro de la caja más pequeña, la cual no tiene contacto con el exterior.
- CMaterial anti-age: evita que el plástico se deteriore con el correr del tiempo.
Montaje y conexión
Montaje y conexión
Seguí las instrucciones a continuación para una correcta instalación:

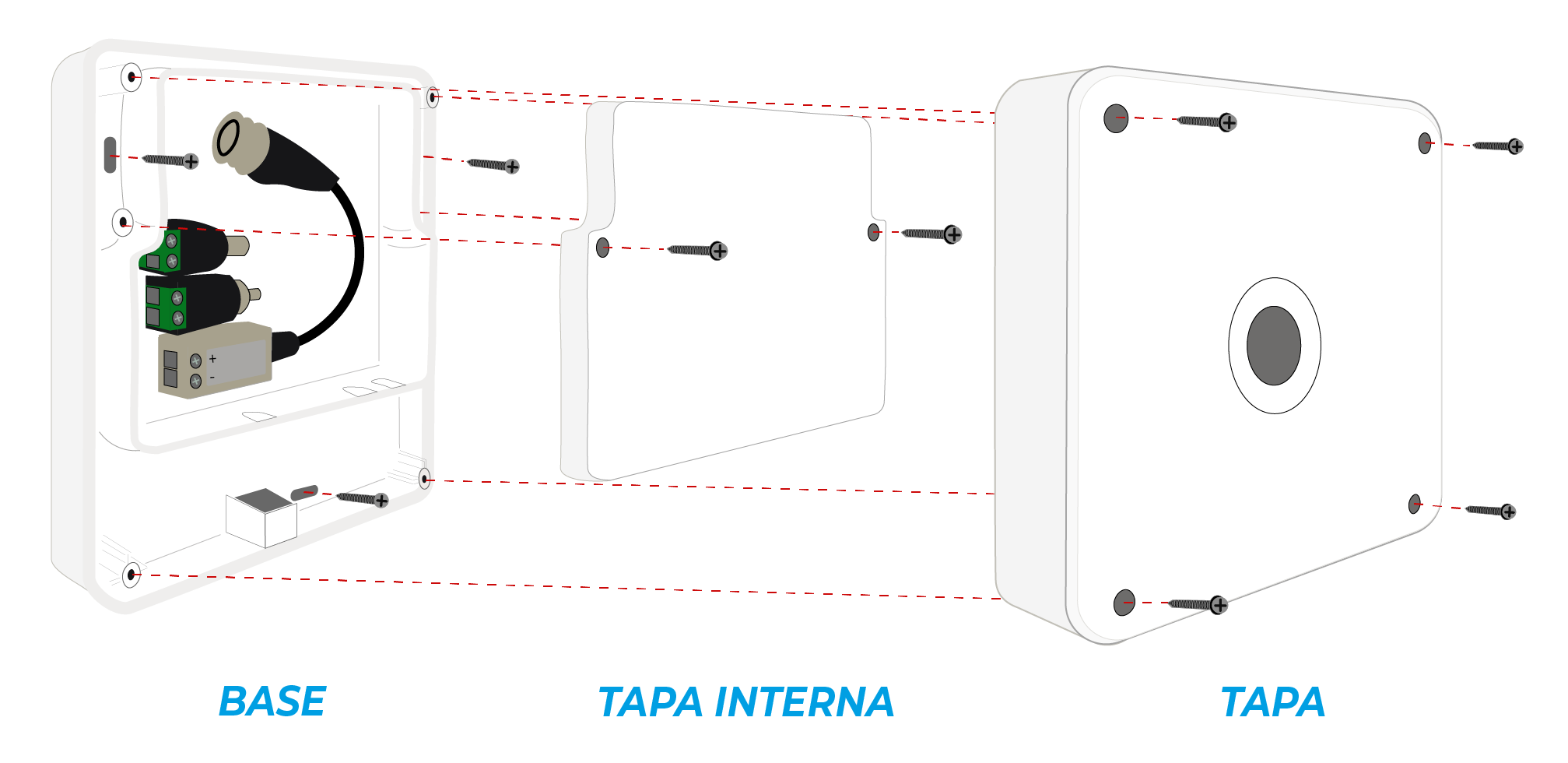

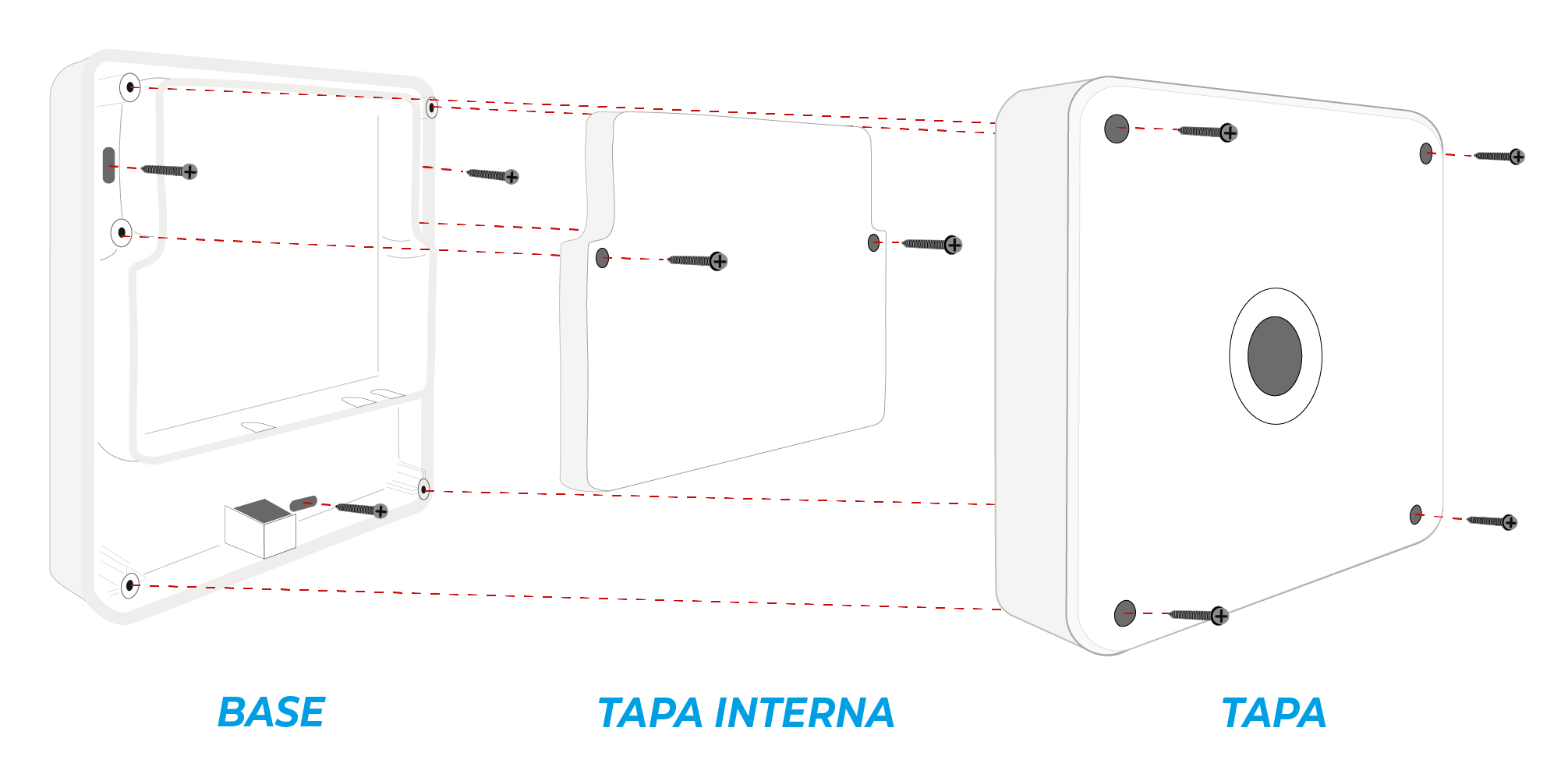

- 1Marcá la superficie utilizando de guía la plantilla de montaje.
- 2Fijá la base a la superficie con los accesorios suministrados.
- 3Pasá los cables de la cámara por el orificio de la tapa y realizá las conexiones pertinentes en la caja interna
- 4Colocá la tapa e introducí los tornillos
- 5Procedé a realizar el montaje de la cámara sobre la tapa. (ver sección de Montaje de la cámara en su respectivo manual)
Nota: La caja cuenta con un cable de anclaje que permite colgar el frente de la misma (incluso con la cámara incorporada) a la base mientras se efectúa el montaje e instalación, haciendo el trabajo más simple y cómodo.

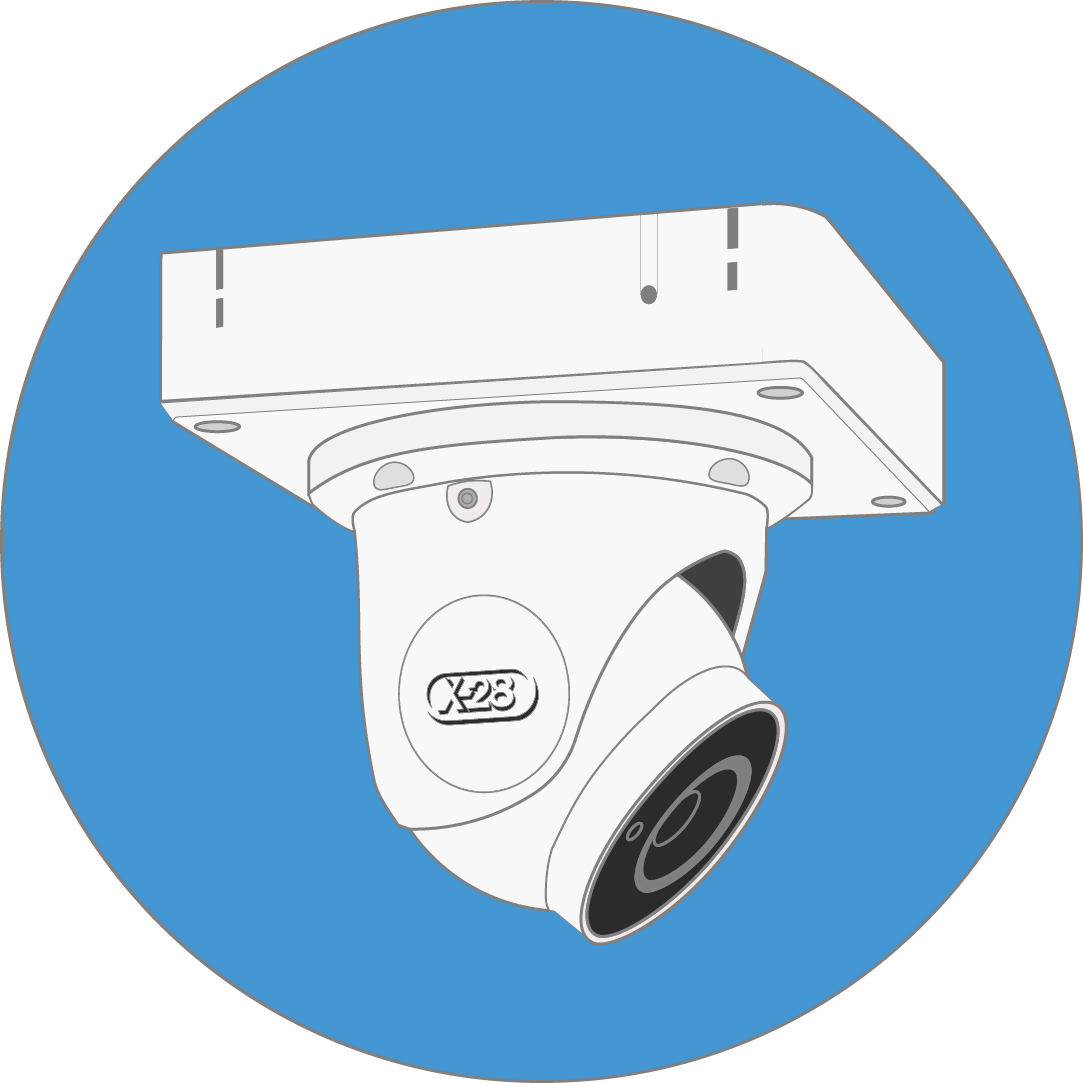

La cámara quedará incorporada a la caja de conexión con una estética muy agradable. La caja de conexión soporta todos los modelos de cámaras comercializadas por X-28.

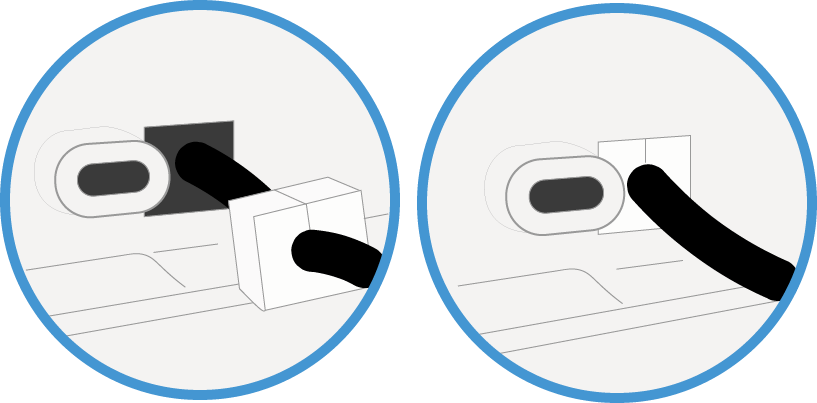

La caja incluye como accesorio un tapón aislante que evita la intrusión de residuos y cuerpos indeseados dentro del gabinete, tales como insectos, polvo, tierra o agua.
Su colocación es muy sencilla. Simplemente, colocá el tapón alrededor del cable de conexión, e introduzca ambas partes en la abertura de conexión.
Especificaciones
Especificaciones
- •Alto: 14 cm
- •Ancho: 14 cm
- •Profundidad: 3,3 cm.
