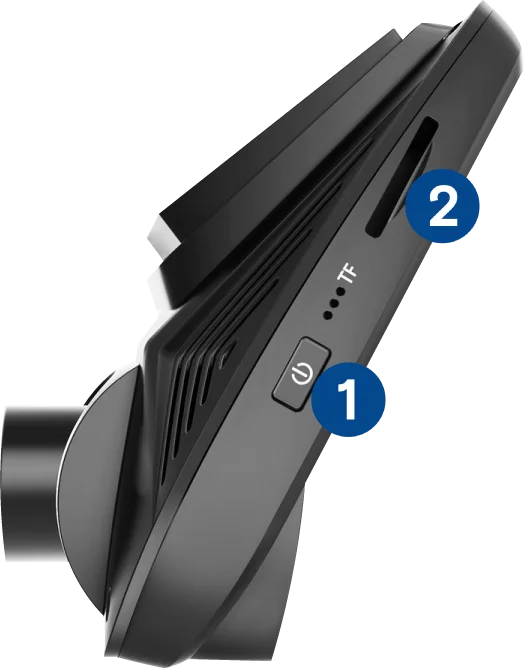

Identificación de las partes

• 1BOTÓN DE ENCENDIDO
• 2RANURA PARA TARJETA MICRO SD

• 3TECLA MODO
• 4TECLA ARRIBA
• 5TECLA ACEPTAR
• 6TECLA ABAJO
• 7TECLA MENÚ

• 8SALIDA VIDEO ANALÓGICO
• 9PUERTO USB
• 10LENTE

Accesorios

• Adhesivo doble contacto

• Cargador USB para el auto

• Cable USB de datos

• Cable USB de alimentación

• Ventosa para fijación de la cámara

• Fuente MPXC

Principio de funcionamiento

La CAR CAM es una cámara de video para vehículos, que se alimenta mediante un cargador USB incluido. Al comenzar la grabación, el equipo almacena el video continuamente en la tarjeta SD interna.
También permite la visualización de videos desde el celular (aplicación LuckyCam) y la posibilidad de grabar el sonido de la cabina. Soporta tarjetas micro SD de hasta 64 GB.

Montaje

• 1Colocá el adhesivo doble contacto en la parte posterior del equipo

• 2Adherí la cámara al parabrisas del vehículo

• 3También podés colocar la cámara utilizando la ventosa provista con el producto

Conexión

La cámara incluye una fuente que debe ser conectada en la salida de 12V del auto. La conexión entre esta fuente y la CAR CAM se realiza mediante el cable USB, también incluido con el producto.

La CAR CAM-MPXC incluye una fuente de alimentación inteligente que permite integrarla totalmente a un sistema de alarma compatible con MPXC.
Esta fuente debe ser conectada tanto a la cámara como al sistema de alarma MPXC utilizando los tres cables (rojo, negro y violeta) como se muestra en el siguiente esquema:

Mientras el auto se encuentre en contacto, la CAR CAM-MPXC se mantendrá encendida, grabando lo que ocurre.
Cuando la alarma no esté activada, la cámara se prenderá temporalmente cuando se produzca alguno de los siguientes eventos: apertura de puerta, baúl o capot, movimiento detectado por el DMV-MPXC.
El tiempo durante el que permanecerá encendida es configurable y se puede elegir entre 2 minutos (valor de fábrica) o 30 minutos. Cada vez que se produzca uno de los eventos mencionados, el tiempo de encendido de la cámara volverá a comenzar.
Para cambiar el tiempo de encendido de la cámara, se debe presionar 4 veces la tecla Touch de la alarma: 3 sonidos cortos del buzzer indican que el tiempo de encendido está configurado en 30 minutos. Si se vuelve a presionar 4 veces la tecla Touch se escucharán 2 sonidos cortos del buzzer, indicando que está configurado en 2 minutos.

Usando la cámara

PRIMEROS PASOS

• 1Colocá una tarjeta micro SD en la ranura en uno de los lados de la cámara.
• 2Conectá la cámara a la salida de 12V del auto. Al detectar la alimentación, la cámara se encenderá automáticamente.
• 3La primera pantalla que vas a ver es la siguiente:

FUNCIONES

Cuando la cámara está encendida, las teclas cumplen las siguientes funciones:

• 1Grabación: Para iniciar o detener la grabación de la cámara, presioná el botón ACEPTAR. Cuando esté grabando en la tarjeta SD, en la parte superior izquierda de la pantalla aparecerá un círculo rojo parpadeante.
• 2Zoom: Presionando las teclas ARRIBA y ABAJO se puede cambiar el nivel de zoom de la cámara (solo en el Modo Foto).
• 3Modo: Al presionar repetidas veces la tecla MODO se cambia el modo de operación de la cámara entre las siguientes opciones: Video, Foto y Playback.
  • •Video: es el modo básico de funcionamiento, en el que graba continuamente en la tarjeta SD
  • •Foto: este modo permite capturar imágenes presionando la tecla ACEPTAR
  • •Playback: permite recorrer los videos grabados y las fotos tomadas

Usando la app

La cámara viene acompañada de una útil aplicación móvil que te va a permitir:

• •Visualizar lo que esté grabando la cámara en tiempo real
• •Tomar fotografías
• •Acceder a la tarjeta SD para visualizar imágenes y videos tomados con la cámara
• •Bajar estas imágenes y videos al celular para luego poder compartirlos
• •Cambiar parámetros de configurarlos de la cámara

Para acceder y utilizar esta aplicación, seguí los siguientes pasos:

• 1Instalá la aplicación LuckyCam para Android o iOS según tu sistema operativo.

• 2La comunicación entre el teléfono y la cámara se realiza mediante Wifi. La cámara crea una red Wifi a la que hay que conectar el smartphone.
  Para habilitar Wifi en la cámara, con la cámara encendida, mantené presionada la tecla MODO hasta que aparezca la pantalla [A]
• 3Presioná nuevamente la tecla MODO para aceptar [B]
• 4Luego de activado el Wifi de la cámara se mostrará el nombre de la red generada por la cámara y la clave de la misma [C]

• 5Abrí la aplicación en el smartphone

• 6Conectate a la red Wifi generada por la cámara (el nombre se puede visualizar en la pantalla de la cámara). La clave de fábrica para esta red es 12345678
• 7Una vez conectado a la red, volveé a la aplicación y esperá a que se complete la conexión

GRABACIÓN DE VIDEO

En la barra inferior seleccioná la opción VIDEO.
En este modo se puede ver en tiempo real lo que está capturando la cámara.
Además, se puede iniciar y detener la grabación mediante el botón rojo en la parte inferior de la pantalla.

PLAYBACK

En la sección CARPETA podrás visualizar todos los videos y las fotos capturados por la cámara.
Presionando el ícono de la cámara se pueden recorrer, separados por día, cada uno de los videos registrados por la cámara. Se podrá visualizar al presionar en cada uno de los videos.
Si se presiona el ícono verde a la derecha de cada video se puede descargar el video al smartphone para luego poder compartirlo.
