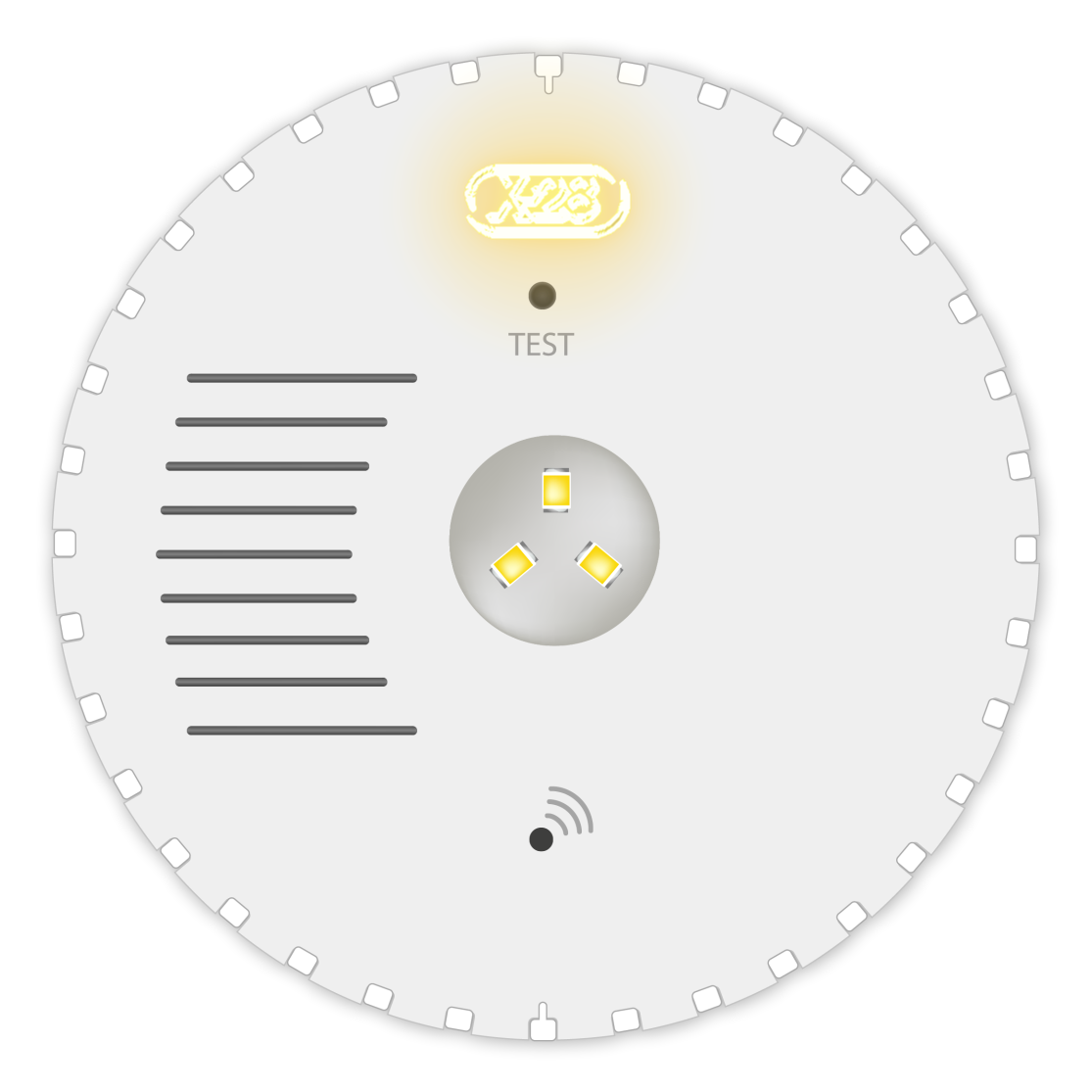

Identificación de las partes

• 1LED INDICADOR
• 2TECLA TEST
• 3RANURA PARA EL SENSADO DE GASES
• 4LUZ DE EMERGENCIA
• 5BUZZER

• 1LED INDICADOR
• 2TECLA TEST
• 3RANURAS PARA EL SENSADO DE GASES
• 4BUZZER

• 6ORIFICIOS PARA PASAJE DE CABLES
• 7BORNERA DE CONEXIÓN
• 8ORIFICIOS DE MONTAJE

• 5ORIFICIOS PARA PASAJE DE CABLES
• 6BORNERA DE CONEXIÓN
• 7ORIFICIOS DE MONTAJE

Accesorios

• Tornillo (x2)

• Tarugo (x2)

Principio de funcionamiento

Al conectar el DGM 196-MPXH DGM 186-MPXH, el equipo comienza una rutina de inicialización, en la cual realiza un acondicionamiento para su correcto funcionamiento. Este estado dura aproximadamente 1 minuto y 20 segundos, durante el cual el sensor no mide la presencia de gases.
Una vez estabilizado, el equipo comienza su rutina de funcionamiento normal, midiendo constantemente la presencia de gas natural y monóxido de carbono, en intervalos de 20 segundos.

El sensor determina si hay una condición de alarma de la siguiente manera, según el caso:

Cuando ocurre alguna de las condiciones listadas, el DGM 196-MPXH DGM 186-MPXH procede de acuerdo a lo siguiente:

Asimismo, antes de ocurrir un disparo del sistema, el sensor genera un preaviso, en función de las siguientes condiciones:

Al ocurrir alguna de las condiciones antes mencionadas, el dispositivo realiza las siguientes señalizaciones:

Auto-test y test manual

El sensor realiza un auto-test para verificar el correcto funcionamiento, tanto para monóxido de carbono como para gas natural.

(1 auto-test fallido)

(2 o más auto-tests fallidos)

En caso de detectarse una falla para cualquiera de los dos gases, se lo señalizará mediante un mensaje en el display del TLCD-MPXH del sistema.

Es posible también realizar un test manual del equipo, procediendo de alguna de las siguientes maneras.

Montaje y conexión

A continuación se detallan los pasos a seguir para la correcta instalación del equipo:

• 1Montar la base del gabinete en la superficie deseada, por medio de los tornillos suministrados
• 2Introducir los cables de conexión por la abertura de la base, y realizar el conexionado respetando los bornes correspondientes.
• + : +12 VDC
• - : Masa
• M : MPXH
• 3Apretar los tornillos de forma firme
• 4Colocar la tapa sobre la base, haciendo coincidir las muescas de ambas partes
• 5Presionar la tapa y girarla hacia derecha (en sentido horario), hasta que haga tope y traben ambas partes del gabinete

Recomendaciones de instalación

• El equipo debe ser instalado en el techo o cielorraso y debe ubicarse en la zona donde se encuentra la cocina o la fuente de gas que desee sensar.
• No instalar el sensor en una zona que pueda estar obstruida por cortinas o mobiliario. Por ejemplo, no ubicarlo arriba de una alacena.
• No ubicarlo cerca de una puerta o una ventana, donde pueda haber corrientes de aire que perturben las mediciones.
• No ubicarlo directamente arriba de la cocina o estufa para evitar que el sensor reciba el calor de forma directa.

Configurar una zona de incendio

El DGM 196-MPXH DGM 186-MPXH debe ser asignado a una zona de incendio. Este tipo de zonas no se pueden excluir y son de alerta permanente, es decir, dispararán a la central se encuentre activada o desactivada. Además, el sonido que emitirán las sirenas en un disparo por incendio será intermitente y no continuo, para diferenciarlo de un disparo por robo.
Para configurar una zona como zona de incendio, seguí los pasos a continuación:

• 1Desde cualquier teclado del sistema, ingresá el código del instalador o desactivá con el código de propietario.
• 2Presioná PP en el teclado para ingresar en la programación de la central.
• 3Pulsá nuevamente la tecla P durante dos segundos.
• 4Ingresá la secuencia P 993, o, si contás con un teclado con display, recorré el menú hasta la opción Programando zona de incendio.
• 5Ingresá el número de zona en dos dígitos. Por ejemplo: 05.
• 6La zona 5 quedará programada como zona de incendio.
• 7Para salir, presioná la tecla F.

Vida útil del sensor

El elemento sensor del DGM 196-MPXH DGM 186-MPXH provee un funcionamiento estable durante 5 años. Una vez superado este período de tiempo, para que el equipo continúe en funcionamiento, es necesario realizar una calibración. La misma será efectuada, de forma totalmente gratuita, por X-28 Alarmas.
El equipo indicará el fin de la vida útil del sensor mediante el logo indicador, quedando este encendido permanentemente en color azul y emitiendo un sonido cada 4 minutos.

Programación básica

Todas las programaciones se realizan utilizando cualquier teclado MPXH conectado al sistema.

Para ingresar en programación, se puede proceder de dos formas:

Para salir de programación pulsá F o esperá 30 segundos.

Programación avanzada

Estando en programación básica del detector, para ingresar en Programación Avanzada se debe mantener apretada la tecla P durante 2 segundos.

Existen dos maneras de acceder a las programaciones:

• 1Si las programaciones se realizan a través de un teclado TLCD-MPXH, se debe ingresar en Programación Avanzada y luego pueden recorrerse las opciones utilizando únicamente las flechas arriba y abajo del mismo.
• 2Si se utiliza un teclado sin pantalla, podés acceder a las programaciones avanzadas ingresando el código de la programación.

Cuadro de programaciones

Especificaciones

• •Tensión de alimentación de 9 a 16 VCC.
• •Consumo en estado de reposo: 20 mA.
• •Consumo con luz de emergencia encendida: 65 mA.
• •Temperatura de operación de 0ºC a 50ºC.
• •Dimensiones: 110mm (diámetro) / 15mm (profundidad)
