Identificación de las partes

• 1LED INDICADOR
• 2TECLA DE PRUEBA
• 3BUZZER

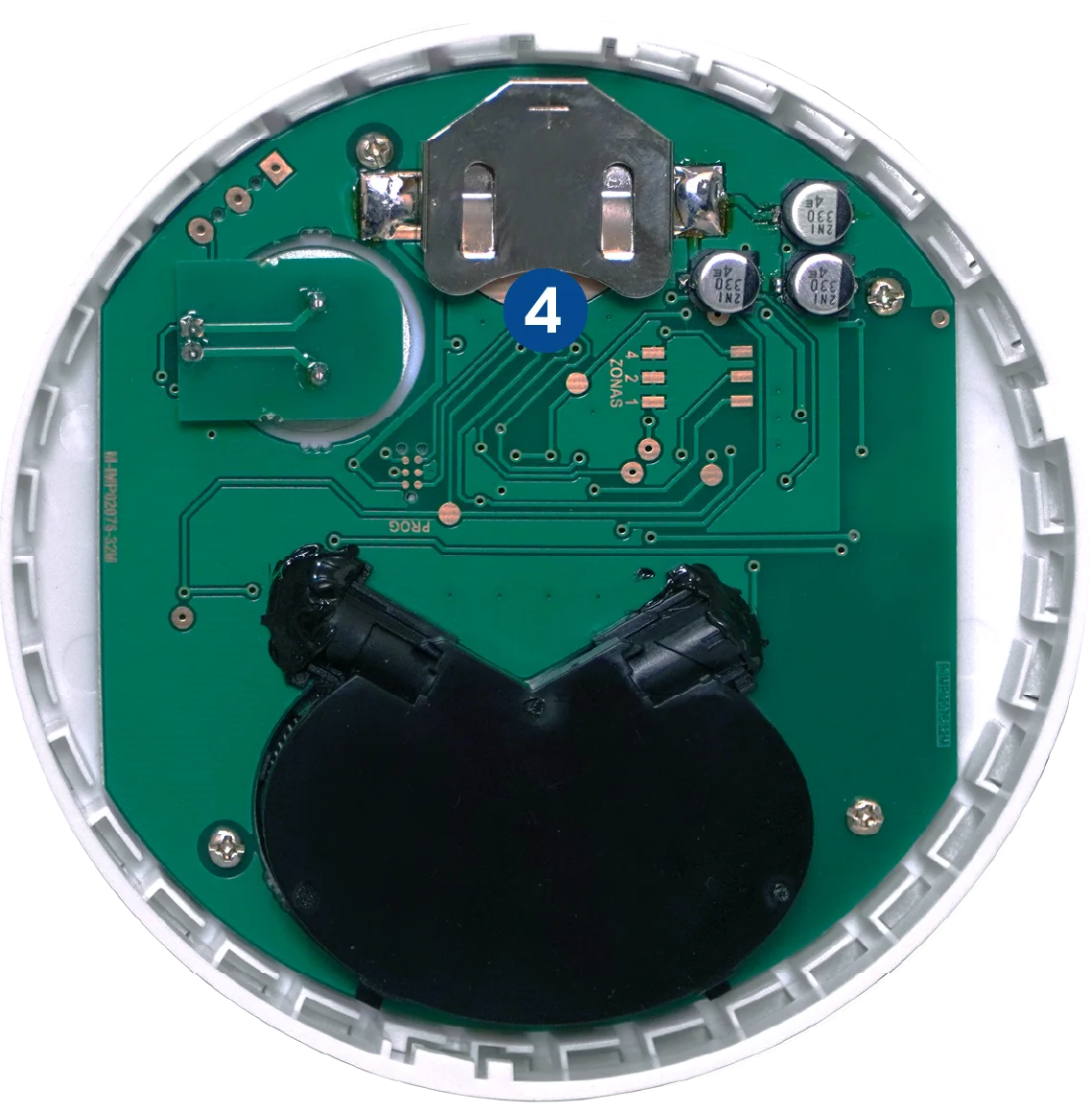

• 4PORTAPILA

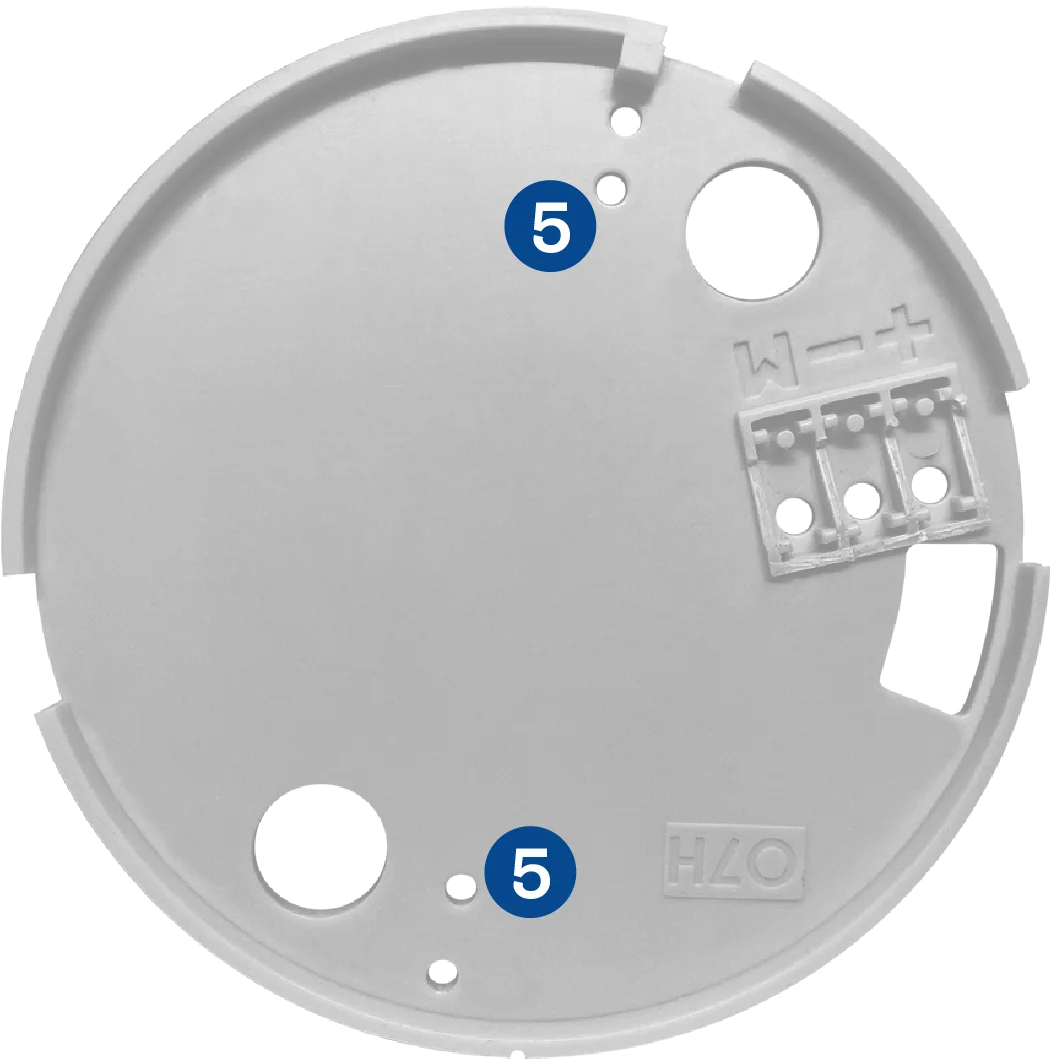

• 5ORIFICIOS PARA TORNILLOS DE MONTAJE

• TORNILLO (x 2)

• TARUGO S5 (x 2)

• BATERÍA CR2450

Principio de funcionamiento

El DS 106 es un detector de humo inalámbrico autónomo, ideal para la prevención de incendios en hogares y espacios cerrados. Utiliza tecnología fotoeléctrica para identificar la presencia de humo en el ambiente, activando una alarma sonora integrada cuando detecta partículas de humo mediante el sensor.

El sensor funciona con una batería interna de larga duración que se incluye con el mismo, por lo que no requiere cableado ni conexión a la red eléctrica. Su bajo consumo energético garantiza un funcionamiento confiable a lo largo del tiempo.

Cuando el equipo detecta la presencia de humo en el ambiente, genera una alarma sonora y además enciende el LED indicador, para una fácil visualización.

Su diseño compacto y de fácil instalación permite fijarlo en el cielorraso sin afectar la estética del entorno, brindando protección continua y sin complicaciones.

Ubicación

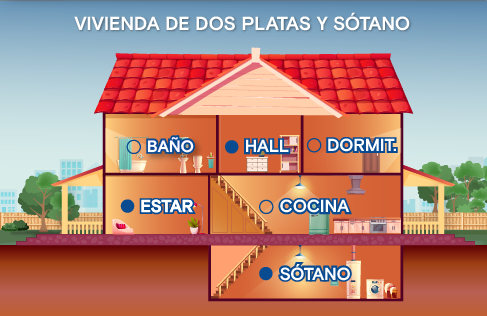

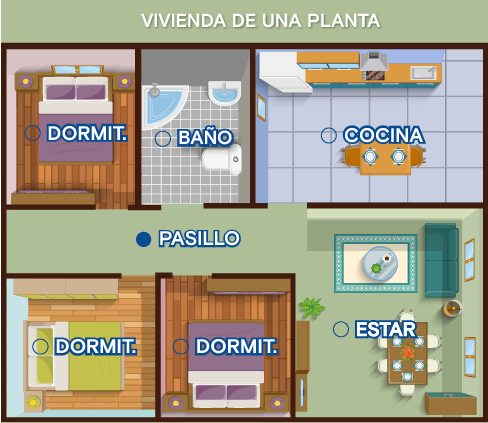

Existen diversas recomendaciones internacionales para la ubicación de este tipo de detectores. Se recomienda como mínimo instalar una unidad en el área de los dormitorios y al menos uno por piso de la vivienda, incluido el sótano. Esto representa lo mínimo, pero es aconsejable instalar detectores de humo adicionales para mayor protección en aquellas áreas separadas por una puerta de los lugares en donde hay instalado otro detector, tales como dormitorios, comedor, cocina, etc.

Detectores para protección mínima

Detectores para protección adicional

• •Lugares en donde la temperatura puede estar por debajo de 4ºC o arriba de 38ºC
• •En sitios muy húmedos, o próximos a un baño, donde la humedad pueda exceder el 90%
• •En espacios de aire «muerto»
• •En un garaje, si el vehículo permanece en marcha durante largo tiempo dentro del mismo
• •En espacios con movimiento de aire a altas velocidades
• •En zonas muy sucias o con mucho polvo

Montaje

Para un rendimiento óptimo del DS 106, se recomienda evitar instalar el dispositivo frente a calefactores, luz solar directa o reflejada, o superficies vidriadas que puedan reflejar la luz solar, ya que aunque es inmune a las turbulencias del aire y a las interferencias de RF, puede verse afectado por el calor y la luz intensa.

A continuación se detallan los pasos para el montaje y la conexión del producto:

• 1Elegí el lugar de montaje más conveniente según las recomendaciones de ubicación.
• 2Retirá la tapa del equipo girándola en sentido antihorario.
• 3Fijá la base al cielorraso utilizando los tornillos y tarugos provistos con el producto.

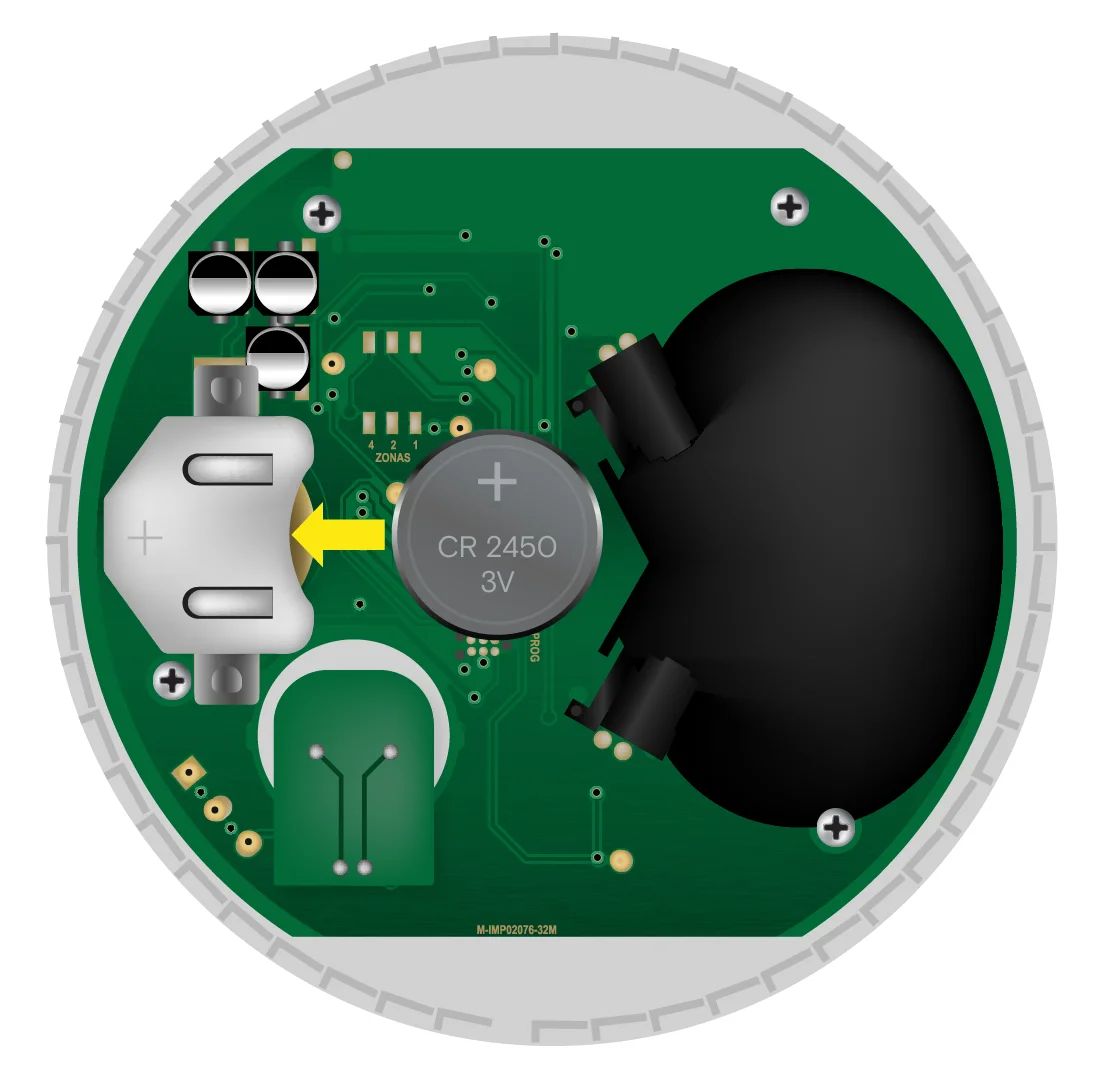

• 4Colocá la pila CR2450 en el portapila.
• 5Volvé a colocar la tapa del DS 106 en su base, girándolo en sentido horario, hasta que trabe.

Señalización del led

El equipo con un led de color rojo y verde que señaliza diferentes estados del producto.
A continuación, se proporciona una descripción detallada de las diversas señalizaciones que realiza, acompañadas de un ejemplo representativo de cada una de ellas.

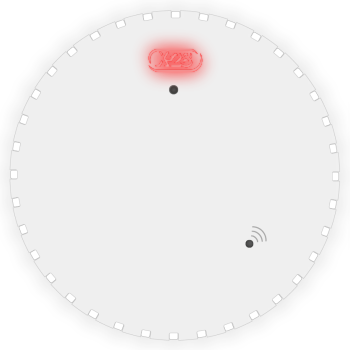

DESTELLOS INTERCALADOS ENTRE COLOR ROJO Y VERDE

El equipo se encuentra inicializando luego de haber sido alimentado.

---

DESTELLOS CADA 16 SEGUNDOS EN COLOR VERDE

El equipo se encuentra sensando y en estado de funcionamiento normal.

---

PARPADEO LENTO EN COLOR ROJO

La zona del sensor se encuentra memorizada.

---

DESTELLOS CADA 16 SEGUNDOS EN COLOR ROJO

La cápsula interna de sensado del equipo se encuentra degradada.

Detección y prueba

El DS 106 va a dispararse cuando detecte un nivel de humo mayor a su umbral de sensibilidad.

Cuando ocurra esto, se disparará con los siguientes efectos:

• 1Enciende el led indicador en color rojo para su fácil visualización.
• 2Genera una potente alarma sonora local con un sonido pulsante rápido.

Para verificar el correcto funcionamiento del detector, mantené presionado el botón de prueba durante tres segundos. Si el equipo opera correctamente, la alarma sonora se activará y el LED se encenderá en color rojo.

Cambio de la batería

El DS 106 monitorea constantemente el estado de su batería. Cuando el nivel de batería es bajo, emite un sonido tipo “beep” cada 20 minutos para indicar que es necesario reemplazarla de inmediato.

Para un funcionamiento óptimo, utilizá únicamente baterías CR2450 de buena calidad y marca reconocida. La duración estimada de una batería nueva es de aproximadamente 4 años.

Precauciones para evitar incendios

La instalación de detectores de humo es solo una parte del sistema de seguridad contra incendios.
Para una protección integral, tené en cuenta los siguientes puntos adicionales:

• •Instalá los sensores de humo correctamente, siguiendo las instrucciones de este manual.
• •Probá los sensores periódicamente.
• •Asegurate que los circuitos eléctricos no estén sobrecargados.
• •Nunca fumes en la cama.
• •Mantené fósforos y encendedores lejos del alcance de los niños.
• •Almacená los elementos inflamables de la manera apropiada y nunca manipules los mismos cerca de llamas o chispas.
• •Mantené apropiadamente los equipos de emergencia, tales como extinguidores, escaleras de escape, etc., y asegurate que cada miembro de tu familia sepa utilizarlos correctamente.
• •Asegurate que cada miembro de tu familia sepa qué hacer y dónde ir en caso de incendio.
• •Cada cuarto de tu casa debería tener al menos dos vías de escape.

Especificaciones

• •Tensión de alimentación: +3 VCC
• •Tipo de batería: CR2450
• •Duración aproximada de la batería: 4 años
• •Temperatura de operación de -10ºC a 50ºC
• •Temperatura de almacenamiento de -20ºC a 60ºC
• •Dimensiones: 110 mm de diámetro | 15 mm de profundidad
