Identificación de las partes

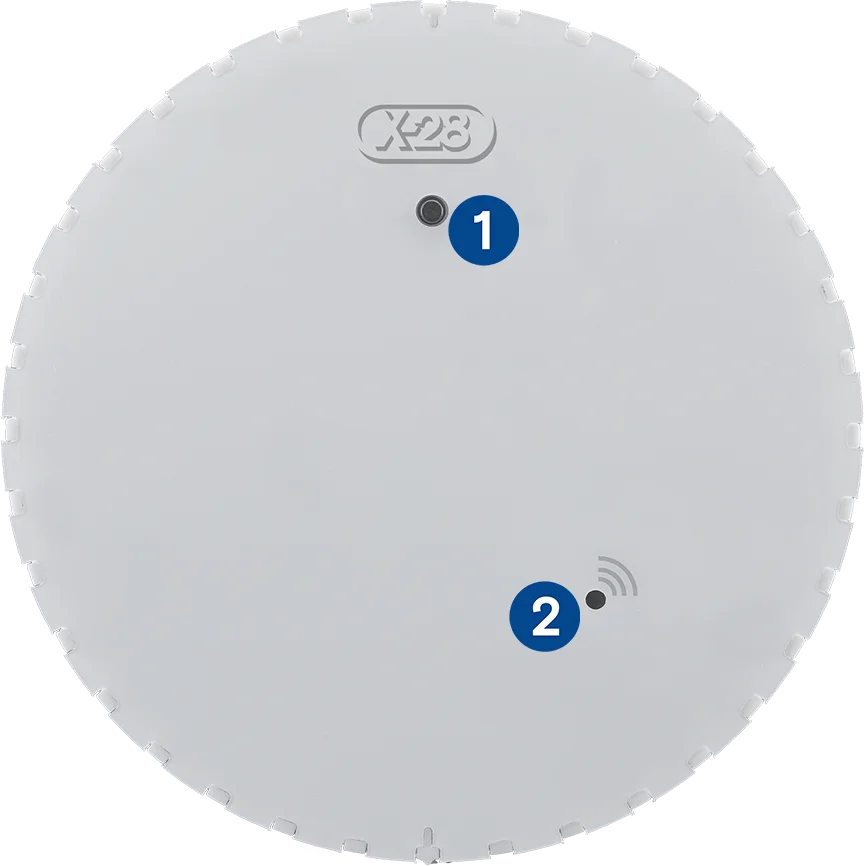

• 1TECLA DE PRUEBA
• 2BUZZER

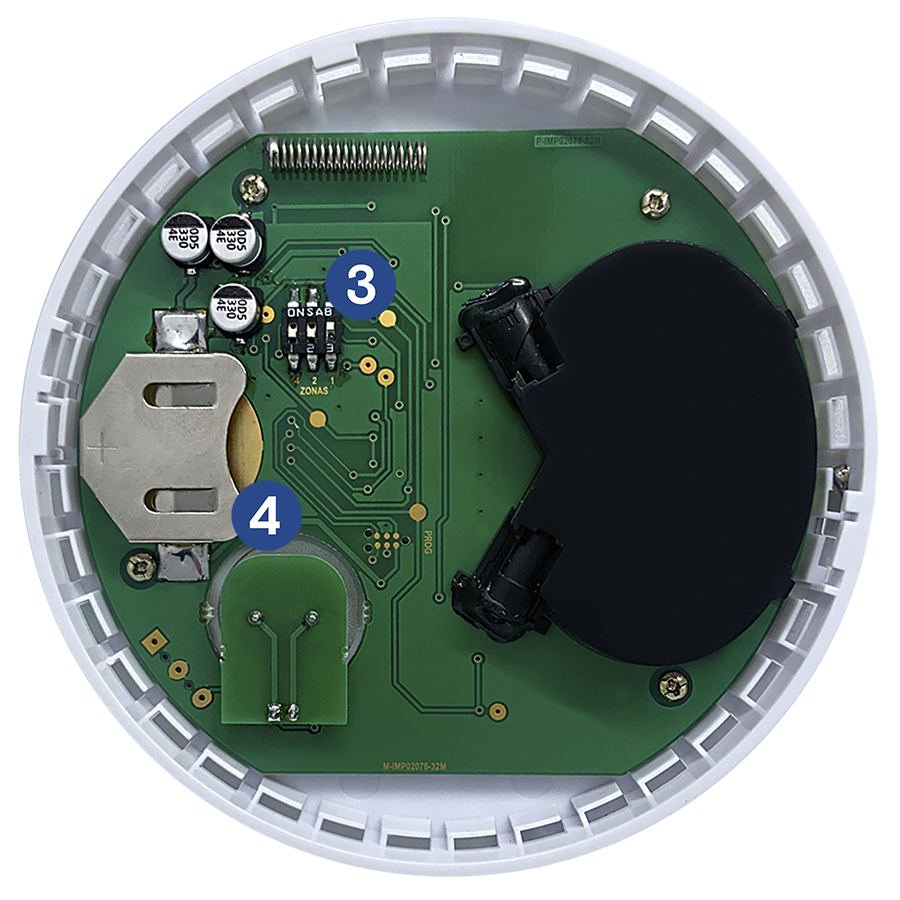

• 3SELECTOR DE ZONA
• 4PORTAPILA
• 5BASE DE MONTAJE

Accesorios

• Tornillo (x2)

• Tarugo S5 (x2)

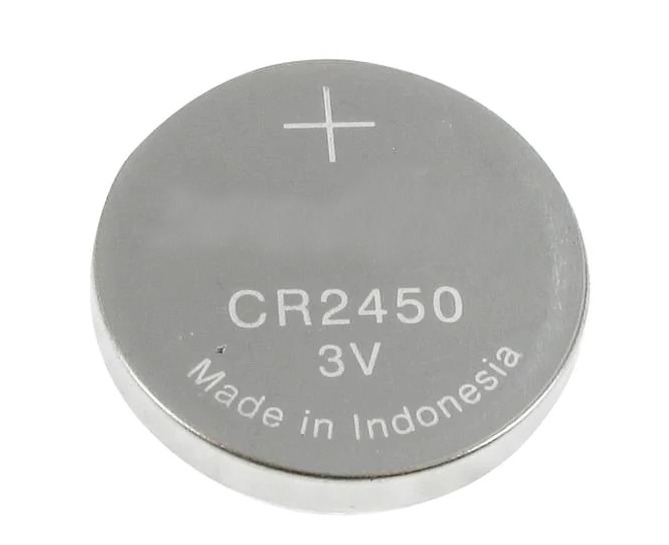

• CR2450

Principio de funcionamiento

El DS 106W es el elemento ideal para la prevención de incendios. El detector opera mediante el principio conocido como detección fotoeléctrica. El mismo consta de un emisor y un receptor de estado sólido, colocados en una cámara de captación de geometría especial. En ausencia de humo, la intensidad de luz captada por el receptor es nula. Al ingresar partículas de humo al dispositivo, la reflexion lumínica en las mismas hace que el receptor capte una porción de luz, generando el disparo local mediante el buzzer incorporado y a la vez envía una señal en forma inalámbrica.
La particularidad de este modelo es que se autoalimenta mediante batería propia (incluida) y no requiere de ninguna instalación (sólo fijarlo al cielorraso).

Ubicación

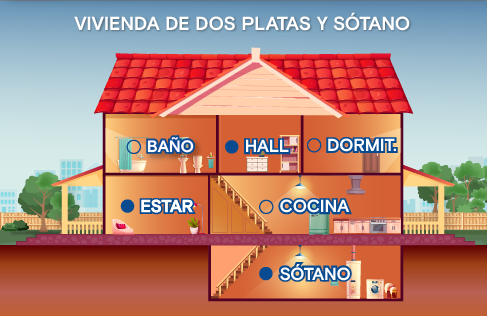

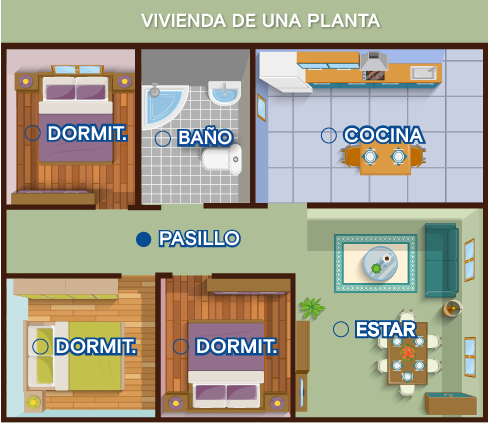

Existen diversas recomendaciones internacionales para la ubicación de este tipo de detectores. Se recomienda como mínimo instalar una unidad en el área de los dormitorios y al menos uno por piso de la vivienda, incluido el sótano. Esto representa lo mínimo, pero es aconsejable instalar detectores de humo adicionales para mayor protección en aquellas áreas separadas por una puerta de los lugares en donde hay instalado otro detector, tales como dormitorios, comedor, cocina, etc. La recomendación más importante es instalar un detector de humo en cada dormitorio donde duerman niños.

Detectores para protección mínima

Detectores para protección adicional

• •Lugares en donde la temperatura puede estar por debajo de 4ºC o arriba de 38ºC.
• •En lugares muy húmedos, o próximos a un baño, donde la humedad pueda exceder 90%
• •En espacios de aire «muerto»
• •En un garage, si el vehículo permanece en marcha durante largo tiempo dentro del mismo
• •En lugares con movimiento de aire a altas velocidades
• •En zonas muy sucias o con mucho polvo

Montaje

Estos detectores son inmunes a turbulencias de aire e interferencias de RF. Sin embargo, se recomienda no direccionar el detector contra calefactores, fuentes de luz muy intensa o superficies vidriadas de donde pueda recibirse la luz solar directa o reflejada.

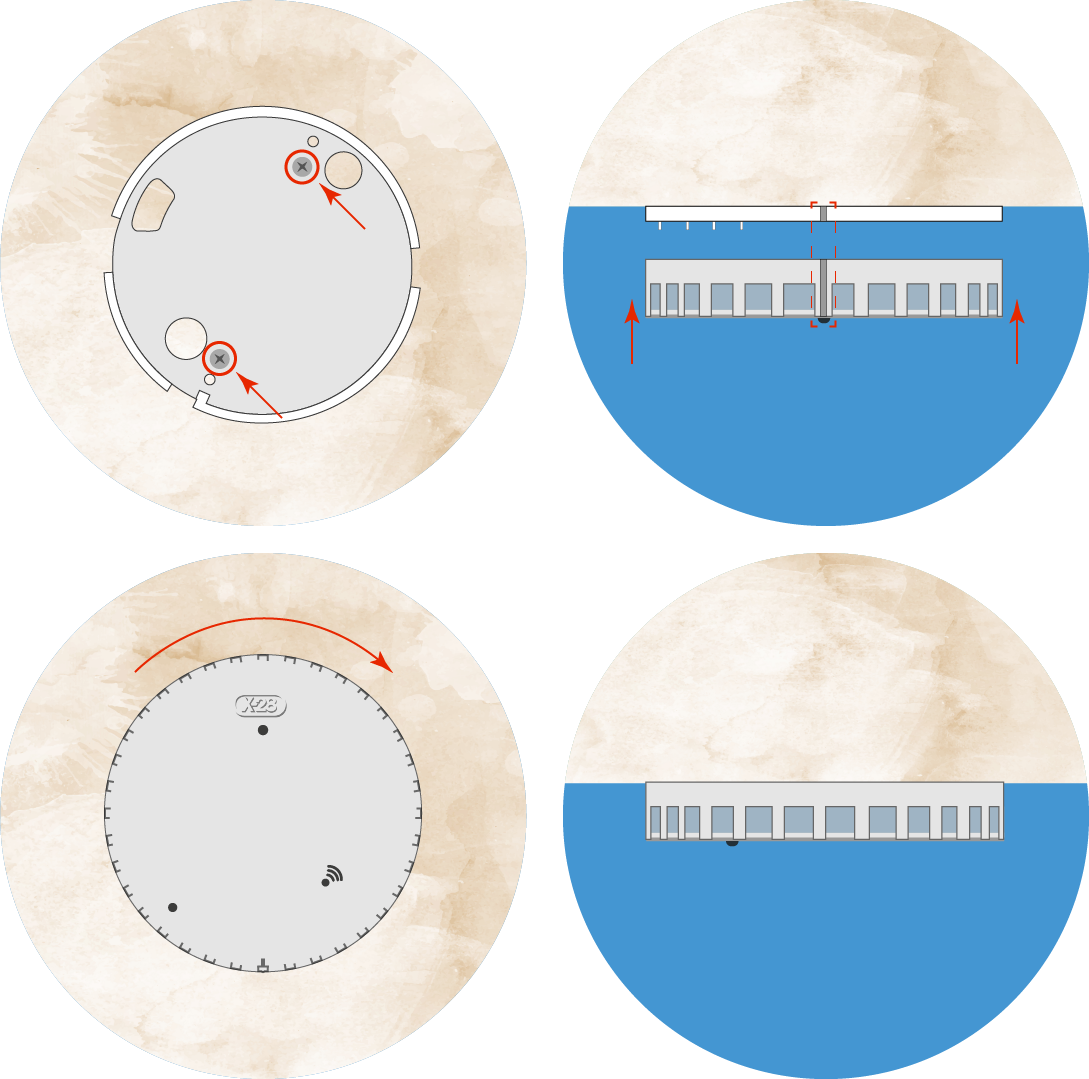

• 1Elegí el lugar de montaje más conveniente
• 2Retirá la base girándola en sentido antihorario
• 3Montá la base en el cielorraso por medio de los tornillos (provistos)
• 4Configurá la zona en el DS 106W (ver Selección de zonas y Codificación)
• 5Colocá la pila CR2450 en el portapila
• 6Volvé a colocar el DS 106W en su base girándola en sentido horario

Selección de zona

Para seleccionar la zona en la que se encuentra el DS 106W, utilizá las llavecitas del dip swtich ubicado cerca del portapila dentro del sensor.
Cada una de las llavecitas posee un peso o valor, el cual se habilita posicionándolo en ON, para setear así el número de zona deseado.

A continuación se detallan las 8 combinaciones posibles:

Señalización del led

El equipo con un led de color rojo y verde que señaliza diferentes estados del producto.
A continuación, se proporciona una descripción detallada de las diversas señalizaciones que realiza, acompañadas de un ejemplo representativo de cada una de ellas.

DESTELLOS INTERCALADOS ENTRE COLOR ROJO Y VERDE

El equipo se encuentra inicializando luego de haber sido alimentado.

---

DESTELLOS CADA 16 SEGUNDOS EN COLOR VERDE

El equipo se encuentra sensando y en estado de funcionamiento normal.

---

ENCENDIDO FIJO EN COLOR ROJO

El sensor se encuentra abierto.

---

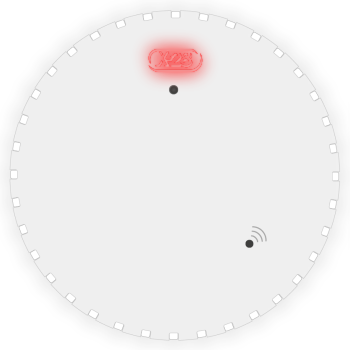

PARPADEO LENTO EN COLOR ROJO

Equipo en estado de programación o zona memorizada.

Configurar una zona de incendio

El DS 106W debe ser asignado a una zona de incendio. Este tipo de zonas no se pueden excluir y son de alerta permanente, es decir, dispararán a la central se encuentre activada o desactivada. Además, el sonido que emitirán las sirenas en un disparo por incendio será intermitente y no continuo, para diferenciarlo de un disparo por robo.
Para configurar una zona como zona de incendio, seguí los pasos a continuación:

• 1Desde cualquier teclado del sistema, ingresá el código del instalador o desactivá con el código de propietario.
• 2Presioná PP en el teclado para ingresar en la programación de la central.
• 3Pulsá nuevamente la tecla P durante dos segundos.
• 4Ingresá la secuencia P 993, o, si contás con un teclado con display, recorré el menú hasta la opción Programando zona de incendio.
• 5Ingresá el número de zona en dos dígitos. Por ejemplo: 05.
• 6La zona 5 quedará programada como zona de incendio.
• 7Para salir, presioná la tecla F.

Codificación

Leé previamente el manual del receptor inalámbrico que has instalado.
Los pasos para codificar los detectores de humo inalámbricos son los siguientes:

• 1Alimentá el detector de humo
• 2Ingresá a su receptor en modo aprender. Si disponés de un teclado con asistencia por voz, éste emitirá el siguiente mensaje: “Por favor, oprima un canal”
• 3Presioná el botón de prueba. Si disponés de un teclado con asistencia por voz, éste confirmará la operación con el siguiente mensaje: “Gracias”
• 4Si tenés más de un sensor inalámbrico, repetí el paso 3 tantas veces como sensores quieras codificar
• 5Para terminar el proceso, sacá al receptor del modo aprender

Detección

El DS 106W va a dispararse cuando detecte un nivel de humo mayor a su umbral de sensibilidad.
Cuando ocurra esto, se disparará con los siguientes efectos:

• 1Enciende el led para su fácil visualización
• 2Comienza a sonar localmente con un sonido pulsante rápido
• 3Si la alarma local se mantiene por más de 15 segundos, se dispara la alarma general, dado que el sensor se encuentra vinculado a ella de manera inalámbrica

Prueba

Oprimí el botón de prueba y mantenelo presionado durante un par de segundos. La alarma local sonará indicando el correcto funcionamiento del detector.
Para evitar ruidos molestos, esta simple operación no dispara la alarma general. Si el botón de test se mantiene oprimido durante 15 segundos, en este caso sí se dispara la alarma general (recordá que la zona en que se encuentra el detector debe haber sido programada como de incendio).

Cambio de la batería

El DS 106W tiene incluído un detector de batería baja. Si el detector da un “beep”, aproximadamente cada 20 minutos, indica que la batería debe ser reemplazada.
Una batería nueva tendrá una vida de aproximadamente 4 años. Utilizá solamente baterías CR2450 de buena calidad y marca reconocida.

Precauciones para evitar incendios

La instalación de detectores de humo es sólo uno de los puntos necesarios para una seguridad anti-incendio.
Otros puntos importantes son los siguientes:

• •Instalá los sensores de humo correctamente, siguiendo las instrucciones de este manual
• •Probá los sensores periódicamente
• •Asegurate que los circuitos eléctricos no estén sobrecargados
• •Nunca fumes en la cama
• •Mantené fósforos y encendedores lejos del alcance de los niños
• •Almacená los elementos inflamables de la manera apropiada y nunca manipules los mismos cerca de llamas o chispas
• •Mantené apropiadamente los equipos de emergencia, tales como extinguidores, escaleras de escape, etc., y asegurate que cada miembro de tu familia sepa utilizarlos correctamente
• •Asegurate que cada miembro de su familia sepa qué hacer y dónde ir en caso de incendio
• •Cada cuarto de su casa debería tener al menos dos vías de escape

Especificaciones

• •Tensión de alimentación: 3 VCC (batería CR2450)
• •Temperatura de operación: -10˚C a 50˚C
• •Temperatura de almacenamiento: -20˚C a 60˚C
• •Consumo en alerta: 15 µA
• •Consumo en disparo: 35 mA
• •Dimensiones: 110 mm (diámetro) x 15 mm (espesor)
