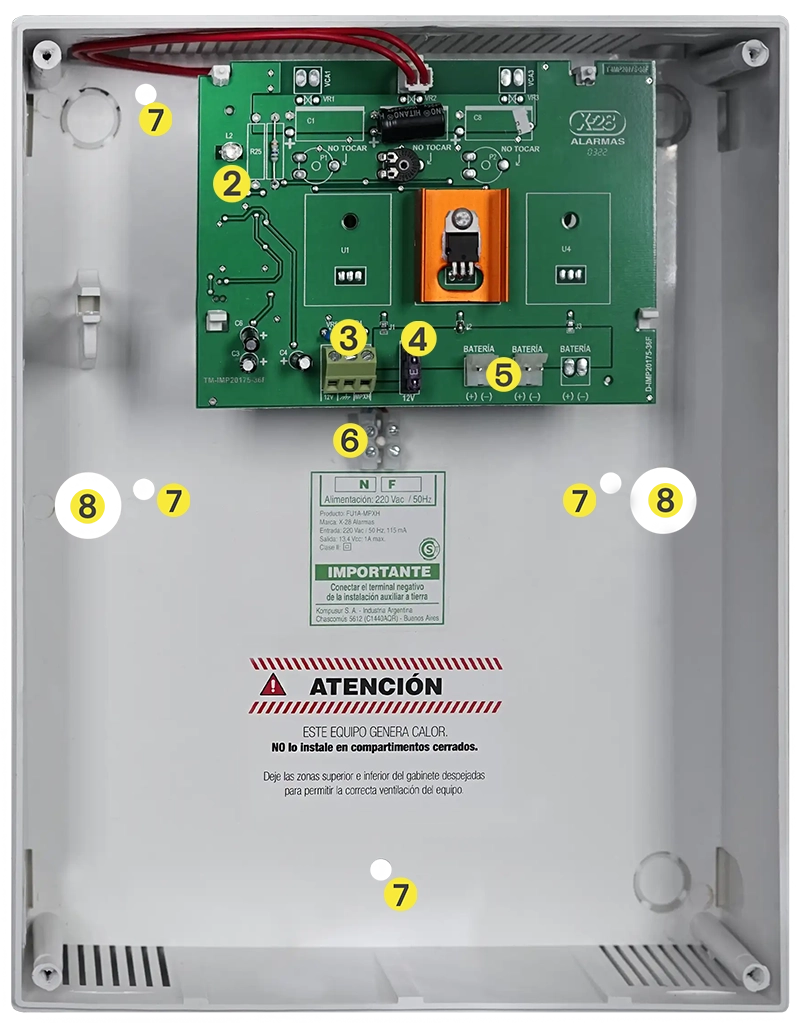

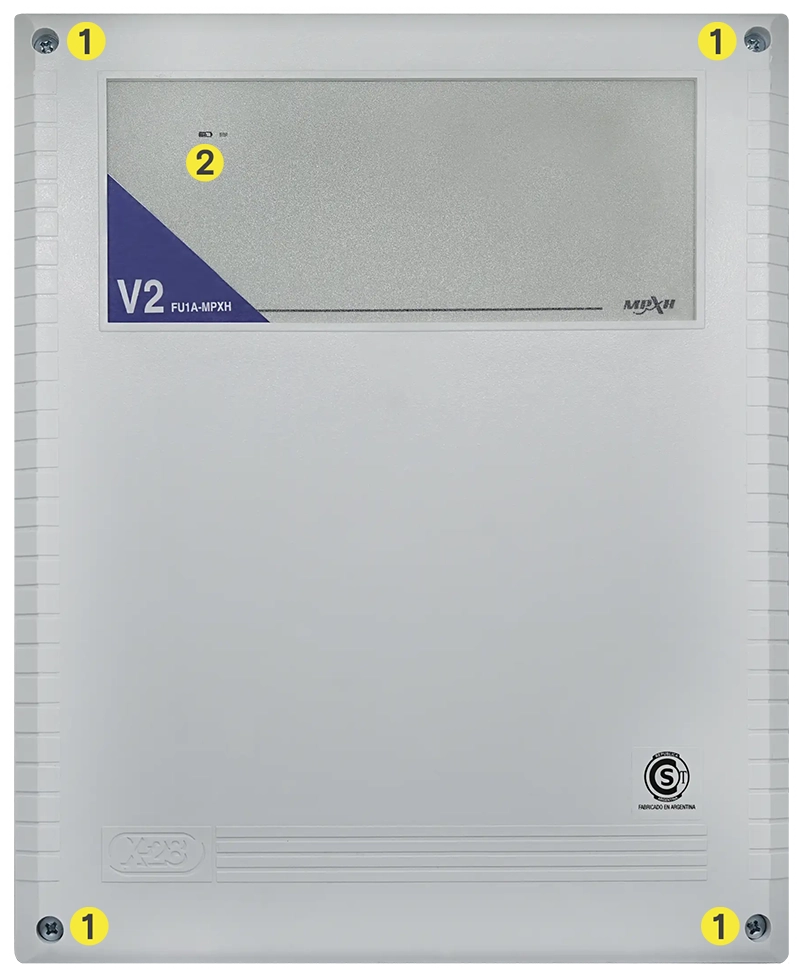

Identificación de las partes

• 1Tornillos de fijación de la tapa
• 2Led indicador de batería

• 2Led indicador de red eléctrica y batería
• 3Bornera de alimentación y MPXH
• 4Fusible de 3 A
• 5Conectores de batería
• 6Bornera de conexión de 220 V
• 7Orificios para montaje
• 8Orificios para acometida de cables

Accesorios

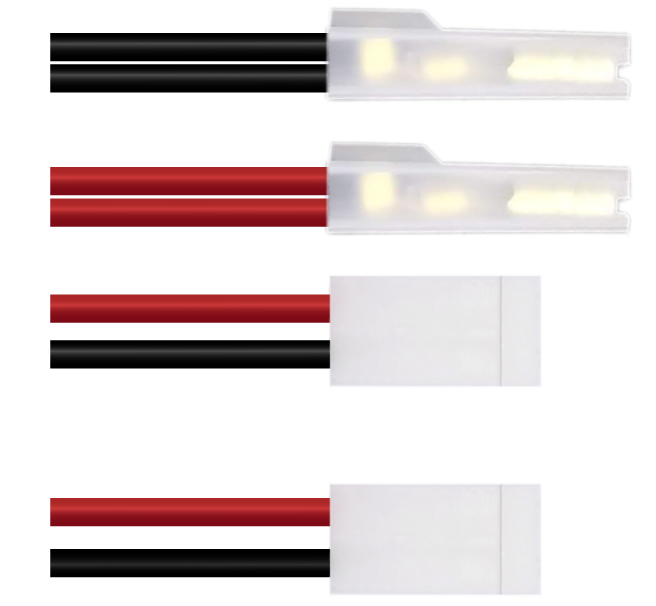

• Cable puente

• Tornillo (x3)

• Tarugo (x3)

• Tapa para bornera de 220 V

Principio de funcionamiento

La FU1A-MPXH es una fuente de alimentación de 12 VCC 1 A, que puede utilizarse como una fuente auxiliar en una instalación de un sistema de alarma residencial, o bien como única fuente de alimentación en una instalación de automatización o control de accesos. Debido a esto, el equipo posee la inteligencia para programar dispositivos de automatización. Es decir, que en los casos en los cuales la instalación no tenga una central, la FU1A-MPXH funciona como un sistema autónomo.
En una instalación MPXH con múltiples particiones y/o muchos sensores, es probable que el consumo de todos los dispositivos se acerque o supere 1 A (amper), que es la capacidad del cargador de la central. En estos casos es necesario agregar una fuente auxiliar de manera tal que la suma de ambas entregue una corriente superior a la del consumo del sistema.
Por otra parte, un consumo alto (aunque la batería esté plenamente cargada), baja el tiempo de autonomía en caso de un corte de la red eléctrica. Este es un problema distinto al anterior, y para solucionarlo lo aconsejable es agregar una segunda batería de 7,5 Ah (ampere-hora) en el gabinete de la fuente auxiliar.
La fuente auxiliar modelo FU1A-MPXH se acostumbra a utilizar cuando se requiere de alimentación de 12 VCC en un sistema que no cuente con una central de alarma, por ejemplo un sistema independiente de automatización o control de accesos, en este caso la fuente con una batería en su interior es suficiente para alimentar correctamente el sistema.

Montaje

La FU1A-MPXH fue diseñada para ser montada en una pared, mediante tres tornillos y tarugos suministrados con el producto.
Si se instalara como fuente auxiliar de una central de alarma, debe ubicarse próxima a esta, para facilitar el conexionado.

A continuación se detallan los pasos a seguir para un correcto montaje del equipo:

• 1Retirá los tornillos de la tapa y remové la misma.
• 2Elegí la ubicación de montaje, presentá el equipo y marcá la posición de los orificios para montaje que vayas a utilizar.
• 3Realizá las perforaciones con una mecha de 8 mm.
• 4Ubicá el equipo en su posición y fijalo mediante los tres tornillos de montaje.
• 5Volvé a colocar la tapa y los tornillos de fijación.

Conexión

La placa de la fuente auxiliar viene provista con 2 conectores de batería y un cable puente.

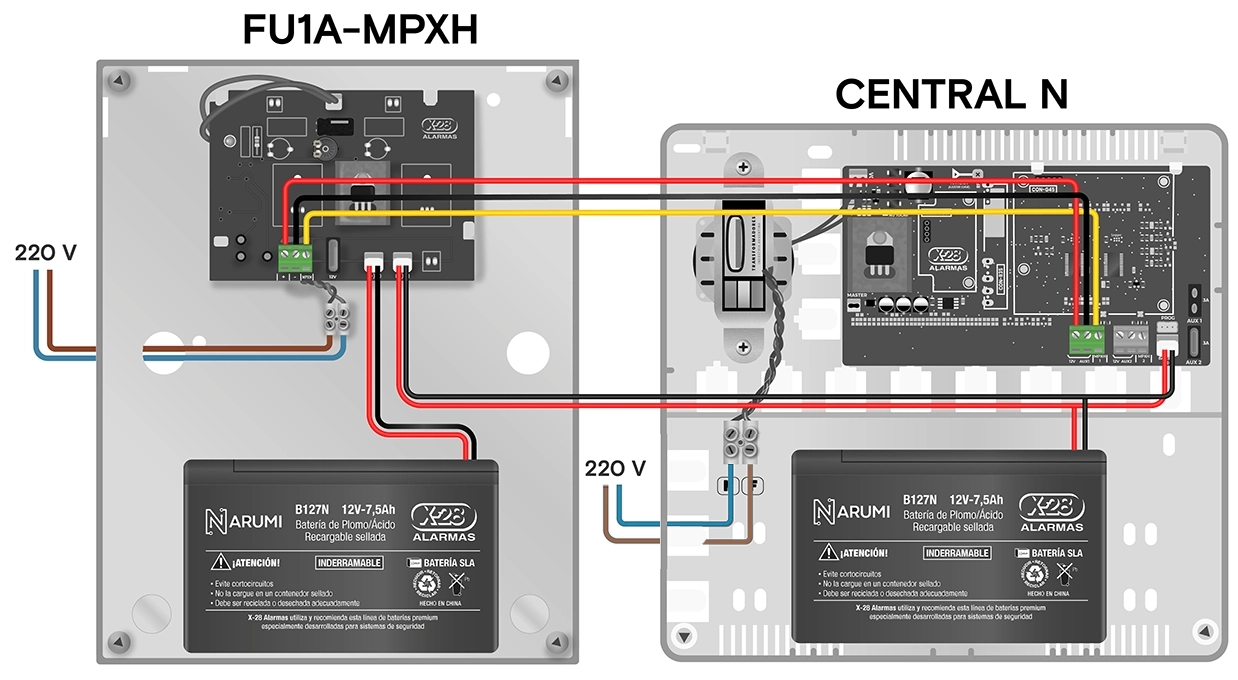

Para el caso de conexión con 2 baterías Narumi, el cable de batería que se incluye con la central debe usarse en la batería adicional, como se muestra en el diagrama de conexión.

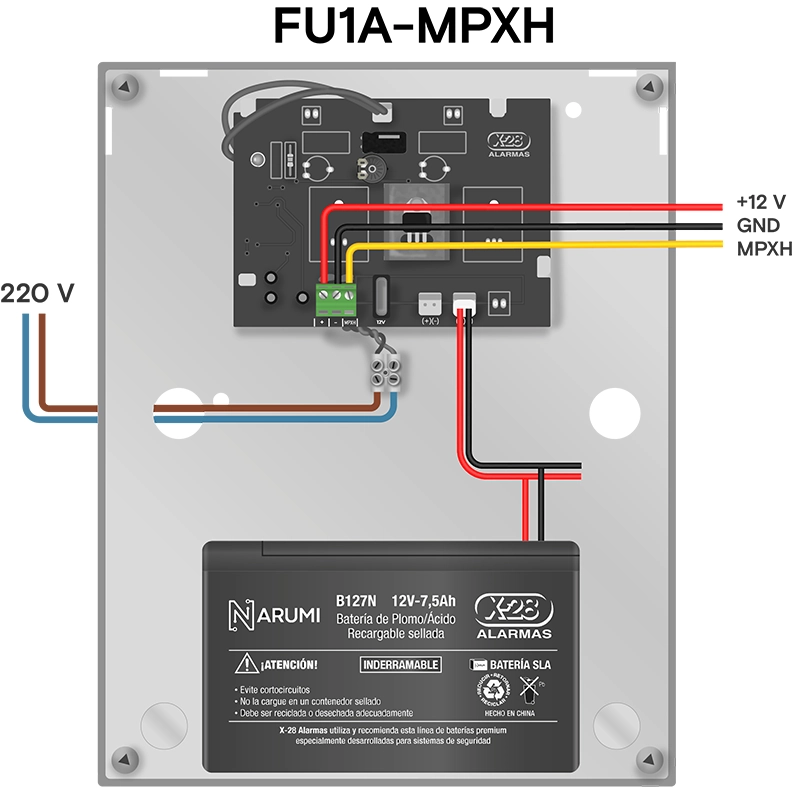

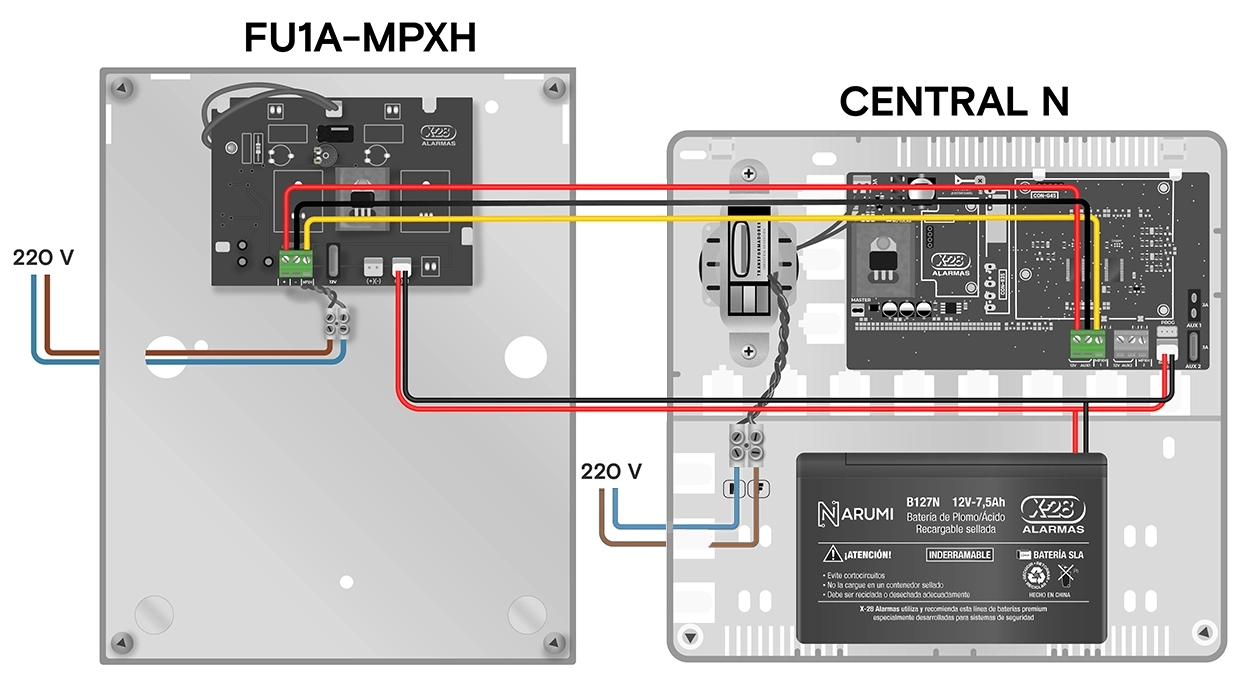

A continuación se detallan los tres conexionados típicos de uso:

Test de batería automático

La fuente realiza un test automático una vez cada 60 minutos, determinando el estado de la batería y señalizándolo mediante el led indicador. Una vez finalizado el test, si la batería está baja, el teclado dará una advertencia sonora

También es posible realizar un test manual, siguiendo los pasos detallados a continuación:

• 1Oprimí la tecla F durante dos segundos.
• 2El sistema medirá la batería y en aproximadamente 16 segundos, informará el nivel. Si se dispone de un TLCD, informará el nivel exacto. Si no, se debe interpretar el led indicador (ver tabla), o bien, el de cualquier teclado.

Estado de batería

Para verificar el nivel de tensión actual de la batería, ingresá desde un TLCD-MPXH, la secuencia F34246 (FDIAG6).

Led indicador de estados

La fuente auxiliar tiene una conexión MPXH con el sistema, para intercambiar información con el mismo. Dependiendo de la existencia o no de una central de alarma MPXH, dependerá la información que proporcione el led indicador bicolor: estado de la batería, test de la misma, red, etc.

El led indicador, en casi todos los casos, encenderá igual que el led de red de los teclados, excepto que exista una falla de conexión MPXH entre la fuente auxiliar y la central, o que la fuente pierda 220 V cuando la central sí los tenga. En este último caso, la fuente envía a los TLCD-MPXH del sistema, el mensaje ¡FUENTE AUXILIAR SIN 220V!, y mantendrá ese mensaje hasta que el problema sea solucionado.

Programación

La fuente cuenta con dos programaciones a las cuales se accede desde cualquier teclado MPXH conectado al sistema.
Para ello:

• 1Introducí la secuencia 7764 (PROG) en un teclado.
• 2Presioná PP en el teclado.
• 3Pulsá nuevamente la tecla P durante dos segundos.

Especificaciones

• •Tensión de alimentación: 220 VCA
• •Tensión de salida: 12 VCC
• •Corriente de salida: 1 A
• •Temperatura de operación: -10 ºC a 50 ºC
• •Temperatura de almacenamiento: -20 ºC a 60 ºC.
• •Dimensiones: 240 mm (ancho) x 300 mm (alto) x 85 mm (profundidad)
