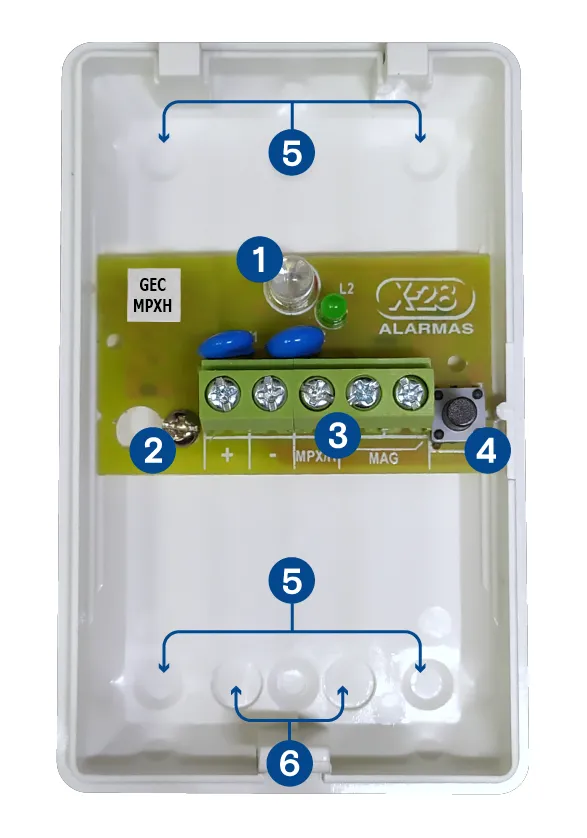

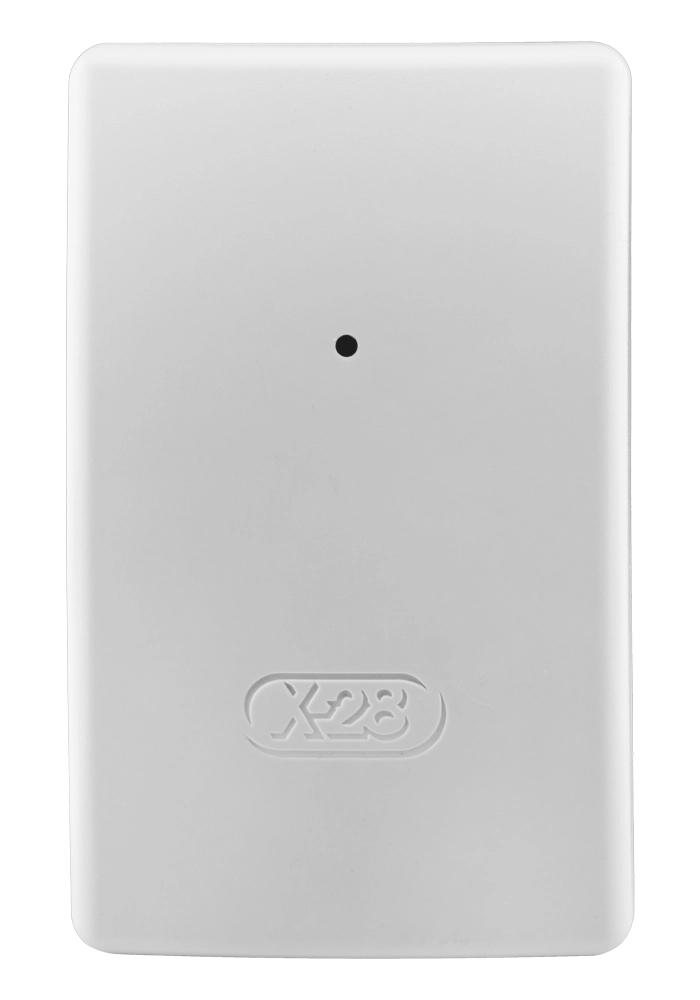

Identificación de las partes

• 1LED DE SEÑALIZACIÓN
• 2TORNILLO DE SUJECIÓN
• 3BORNERA DE CONEXIÓN
• 4TECLA DE PROGRAMACIÓN
• 5POSICIONES PARA ORIFICIOS DE MONTAJE
• 6POSICIONES PARA ORIFICIOS DE PASAJE DE CABLES

Principio de funcionamiento

El Generador de Eventos Custom (GEC-MPXH) es un dispositivo diseñado para generar e informar eventos personalizados de manera remota. Estos eventos se producen en respuesta a cambios de estado en un equipo asociado al GEC-MPXH.
A través de una bornera de entrada, el GEC-MPXH puede generar eventos provocados por el cierre o apertura de contactos del dispositivo conectado, siempre que este cuente con una salida libre de potencial, como pueden ser, por ejemplo:

• •Termostatos
• •Presostatos
• •Medidores de nivel
• •Sensores de tensión, corriente, humedad, monóxido de carbono
• •Sensores magnéticos de apertura

Cuando el dispositivo conectado experimenta un cambio y genera un cierre o apertura (según la configuración establecida) de su salida, el GEC-MPXH lo detecta y crea un evento que puede ser comunicado a través de:

• •Un reporte de eventos enviado a la central de monitoreo mediante los comunicadores WIFICEL 100-MPXH y WIFICEL 80-MPXH
• •La aplicación Mi Alarma X-28, a través de los comunicadores compatibles.
• •Mensajes de texto enviados a los celulares que se hayan programado en dispositivos como el COM20-MPXH o MPI COM20-MPXH.

Se pueden instalar hasta un máximo de ocho unidades de generadores de eventos en una instalación de alarma, para lo cual es fundamental asignar un número de evento único a cada equipo. Esto se realiza con el propósito de identificar cada unidad de manera individual y distinguirlas claramente dentro de sistema.

Montaje y conexión

Para instalar el equipo correctamente, seguí los siguientes pasos:

• 1Quitá la tapa, insertando suavemente un destornillador en la ranura de la parte inferior del gabinete. La misma se extrae fácilmente.
• 2Para extraer la plaqueta, desajustá el tornillo de sujeción y retirá la placa moviéndola hacia la derecha.
• 3Perforá la base del equipo en tres posiciones distintas, para pasar los tornillos y el cable de alimentación.
• 4Montá la base en la posición elegida, mediante los tornillos y tarugos suministrados.
• 5Volvé a colocar la placa en la base, ajustando nuevamente el tornillo de sujeción.

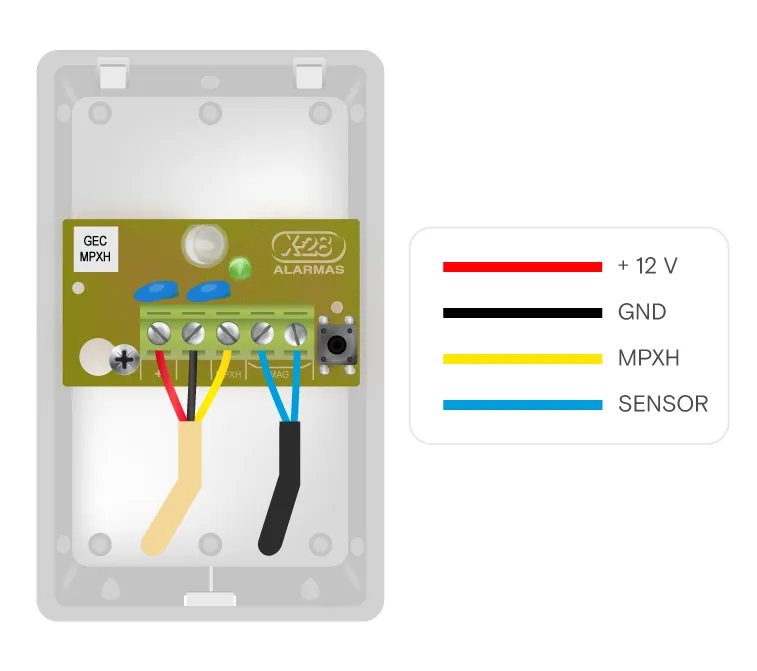

• 6Conectá el precableado provisto al conector de alimentación del equipo, y realizá los empalmes de la siguiente manera: el cable rojo y negro a una salida de alimentación de la central de alarma, +12 VCC y masa respectivamente. El cable amarillo a la línea MPXH que recorre el sistema de alarma.
• 7Conectá el dispositivo que deseás asociar al GEC-MPXH a la bornera de entrada del mismo.
• 8Colocá nuevamente la tapa del equipo.

Configuración de eventos custom en la App Mi Alarma X-28

Configuración de eventos custom para COM20-MPXH y MPI COM20-MPXH

Para configurar los eventos custom en un COM20-MPXH o MPI COM20-MPXH, es necesario seleccionar los números de teléfono a los cuales se enviarán los informes de estos eventos. Además, se deben configurar los textos que se enviarán tanto en el momento en que se produce un evento como cuando se restablece la situación.
Es importante señalar que los siguientes comandos de configuración incluyen un número al final de cada uno, que puede tener un valor entre 1 y 8. Este número específico corresponde al evento que se está configurando en ese momento.

Mediante el comando mcustom, es posible configurar a que celulares enviará cualquier mensaje relacionado con eventos custom (del 1 al 8).

El formato del mensaje es el siguiente:

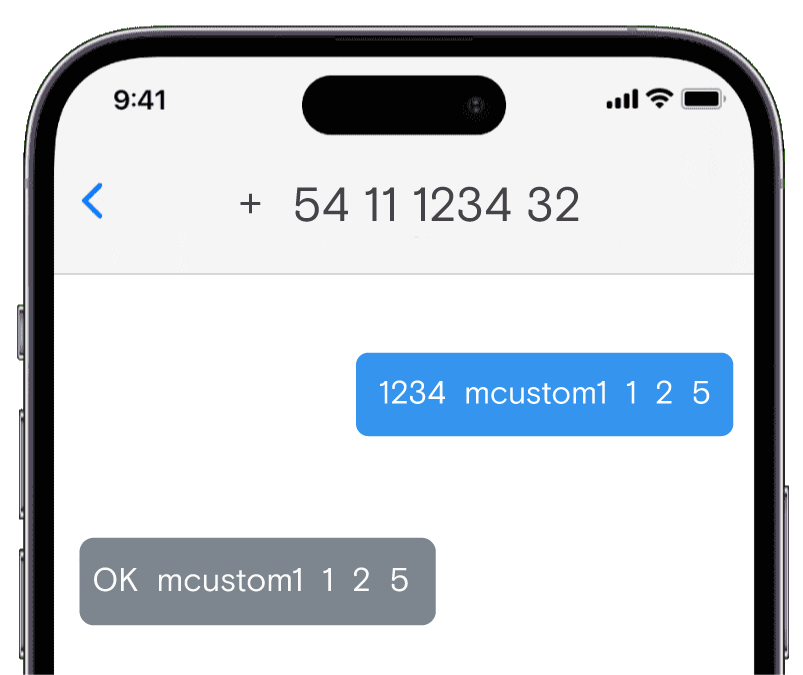

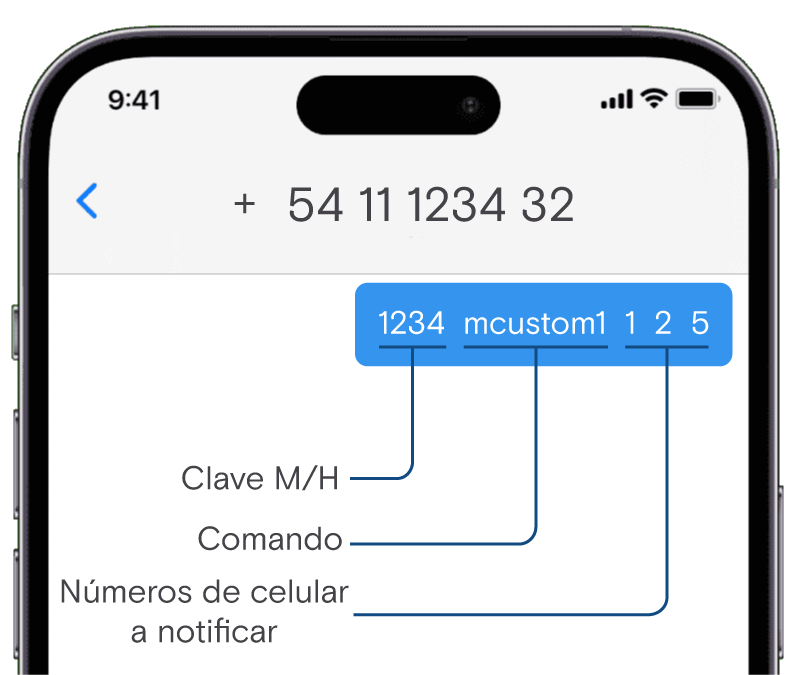

cccc mcustom1 n1 n2 n5...

Donde:

• cccc es la clave de acceso (master o habitual)
• mcustom1 es el comando para configurar los celulares notificados
• n1 n2 n5 son los números de celulares a los cuales se desea notificar, separados por espacios.

Si se envía el comando sin sufijo ni parámetros (1234 mcustom) la respuesta devuelve las programaciones actuales de todos los mcustom(n), es decir, a qué celulares se reporta cada uno de los 8 posibles mensajes custom.

El comando custome permite configurar el texto (hasta 128 caracteres) asociado a cada uno de los 8 eventos custom que pueden ser generados por dispositivos GEC-MPXH.
El texto configurado mediante este comando será el que se envíe cuando se genere el evento.

El formato del mensaje es el siguiente:

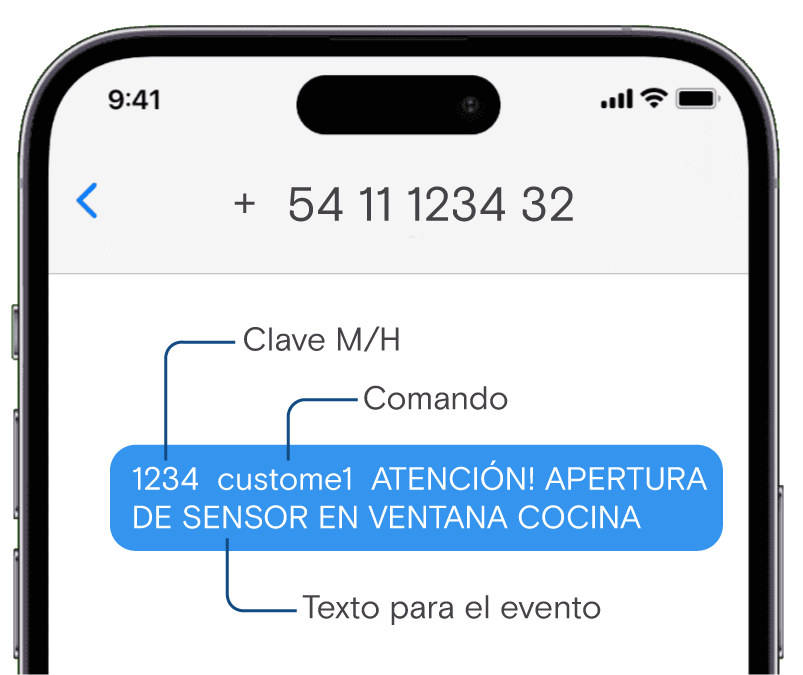

cccc custome1 mensaje

Donde:

• cccc es la clave de acceso (master o habitual)
• custome1 es el comando para configurar el mensaje asociado al evento custom 1
• mensaje es el texto (de hasta 128 caracteres) que se desea configurar para el evento

El comando customr permite configurar el texto (hasta 128 caracteres) asociado a la restauración de cada uno de los 8 eventos custom que pueden ser generados por dispositivos GEC-MPXH.
El texto configurado mediante este comando será el que se envíe cuando el evento haya sido restaurado.

El formato del mensaje es el siguiente:

cccc customr1 mensaje

Donde:

• cccc es la clave de acceso (master o habitual)
• customr1 es el comando para configurar el mensaje asociado a la restauración del evento custom 1
• mensaje es el texto (de hasta 128 caracteres) que se desea configurar para la restauración

Programación

El GEC-MPXH ofrece una serie de programaciones que permiten personalizar y acceder a diversas funciones y características del equipo. Estas programaciones se realizan desde cualquier teclado del sistema.
Existen dos modos de acceder a las programaciones del equipo:

• 1Pulsá la tecla de programación ubicada en la placa del equipo y el led comenzará a destellar.
• 2Ingresá la secuencia PP desde un teclado del sistema.

• 1Ingresá el código del instalador o desactivá con el código de propietario.
• 2Presioná PP en el teclado para ingresar en la programación de la central.
• 3Ingresá la secuencia F 3477 (FDISP).
• 4Presioná los dos dígitos asignados al número de dispositivo del GEC-MPXH. De fábrica viene programado el número de dispositivo 00.
• 5Presioná nuevamente PP.

Una vez ingresando el equipo en el modo de programación, existen dos maneras de realizar las configuraciones:

• •Si las programaciones se realizan a través de un teclado TLCD-MPXH, se pueden recorrer las opciones utilizando las flechas arriba y abajo del mismo, o ingresando el código de la programación correspondiente.
• •Si se emplea un teclado sin pantalla, podés acceder a las configuraciones ingresando el código de la programación correspondiente.

Descripción	Código	Programa	De fábrica	Detalles
Número de evento	P881 N	N = 0 No se envía el evento N = 1 a 8 Número de evento	1
Mensaje de restauración	P882 N	N = 0 No se envía la restauración N = 1 Envía la restauración	Sí
Tipo de contacto	P883 N	N = 0, NC (Normal cerrado) N = 1, NA (Normal abierto)	NC
Tiempo de respuesta	P884 N	N = 0 - 0,1 seg N = 1 - 0,5 seg N = 2 - 1 seg N = 3 - 2 seg N = 4 - 5 seg N = 5 - 10 seg N = 6 - 1 min N = 7 - 2 min N = 8 - 5 min N = 9 - 10 min	2 (1 segundo)
Número de dispositivo	P885 NN	NN = 00 No supervisado NN = 1 a 32 Número de dispositivo	De fábrica: 00 (no supervisado)
Volver a las programaciones de fábrica	P888 2677	--	--

Especificaciones

• •Tensión de alimentación: 9 VCC a 16 VCC
• •Corriente: 10 mA
• •Salida: línea MPXH
• •Temperatura de operación: -10˚C a 50˚C
• •Temperatura de almacenamiento: -20˚C a 60˚C
• •Dimensiones: 84 mm (alto) / 52 mm (ancho) / 30 mm (profundidad)
