Descripción general
Derivador de señal HDMI de una entrada a cuatro salidas HDMI 2.0 con soporte para resoluciones de hasta 4K a 60Hz.
- •Fácil instalación, sin necesidad de configuración
- •Profundidad de color de 24 bit, 30 bit y 36 bit
- •Soporta HDR (High Dynamic Range)
- •Hasta 10 metros de alcance por cada salida
- •Soporta HDCP 2.2
- •Sin pérdida de calidad de video
- •Compatible con formatos de audio como DTS-HD / Dolby-trueHD / LPCM 7.1
Identificación de las partes
Identificación de las partes

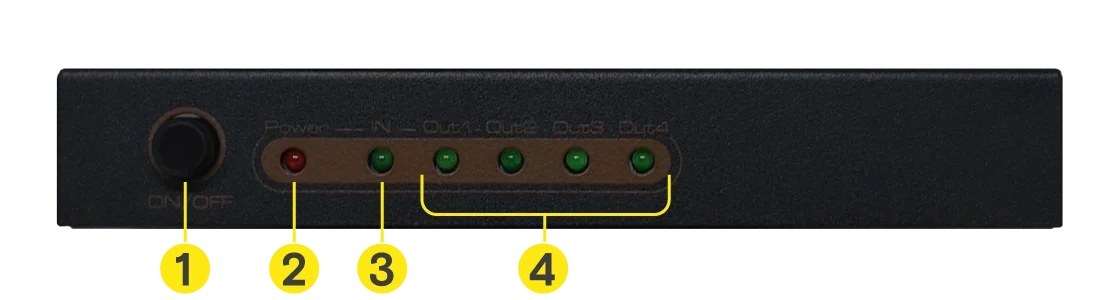

- 1Interruptor de encendido
- 2Led indicador de encendido
- 3Led indicador de entrada HDMI
- 4Leds indicadores de salidas HDMI

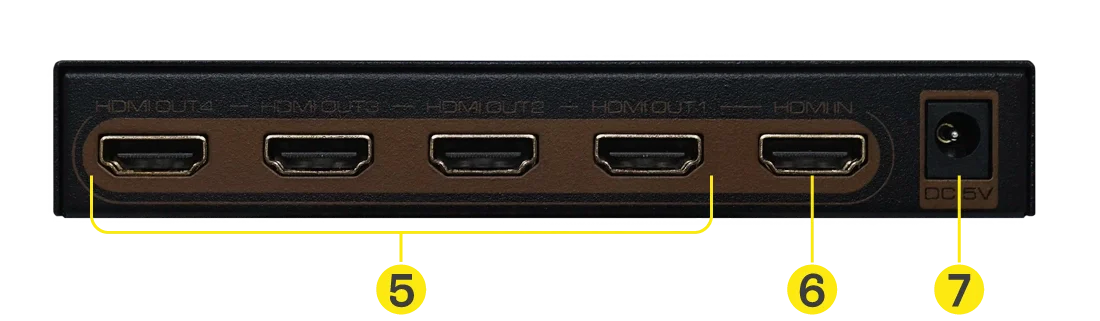

- 5Salidas de video HDMI
- 6Entrada de video HDMI
- 7Entrada de fuente de alimentación

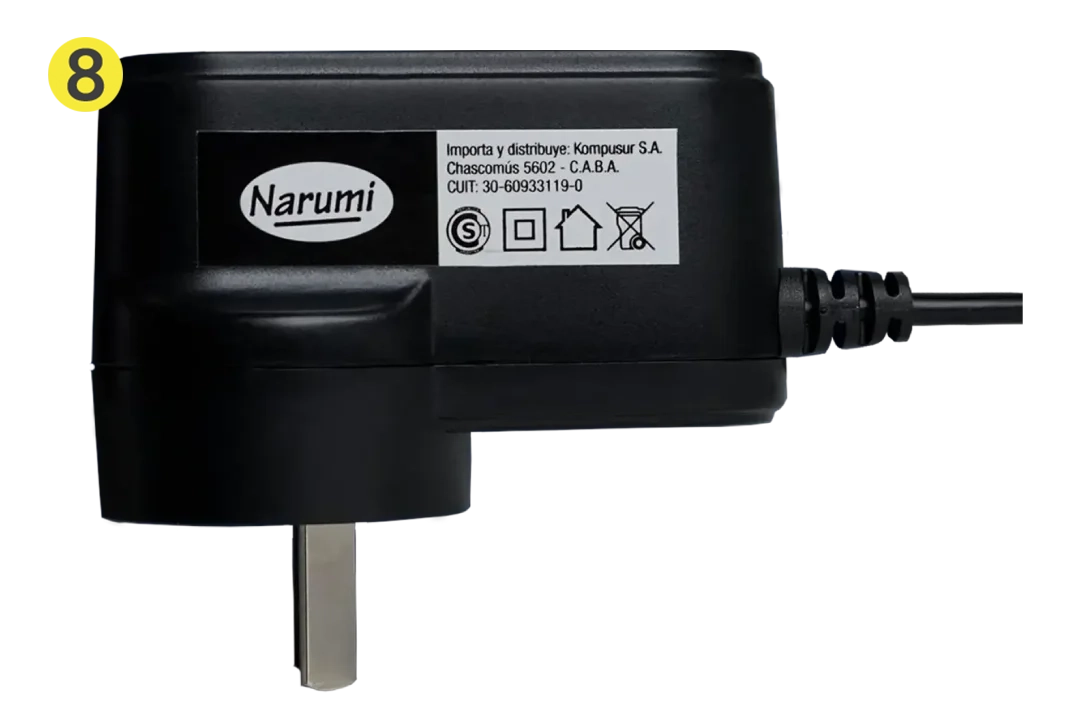

- 8Fuente de alimentación de 5 V
Principio de funcionamiento
Principio de funcionamiento
El Splitter HDMI Activo es un dispositivo que toma una señal HDMI de entrada y la divide en hasta cuatro salidas simultáneas, cada una de las cuales puede extenderse hasta una longitud de 10 metros. Esta solución resulta muy conveniente para transmitir la señal de tu NVR/XVR a diferentes dispositivos, como monitores, televisores, proyectores, y más.

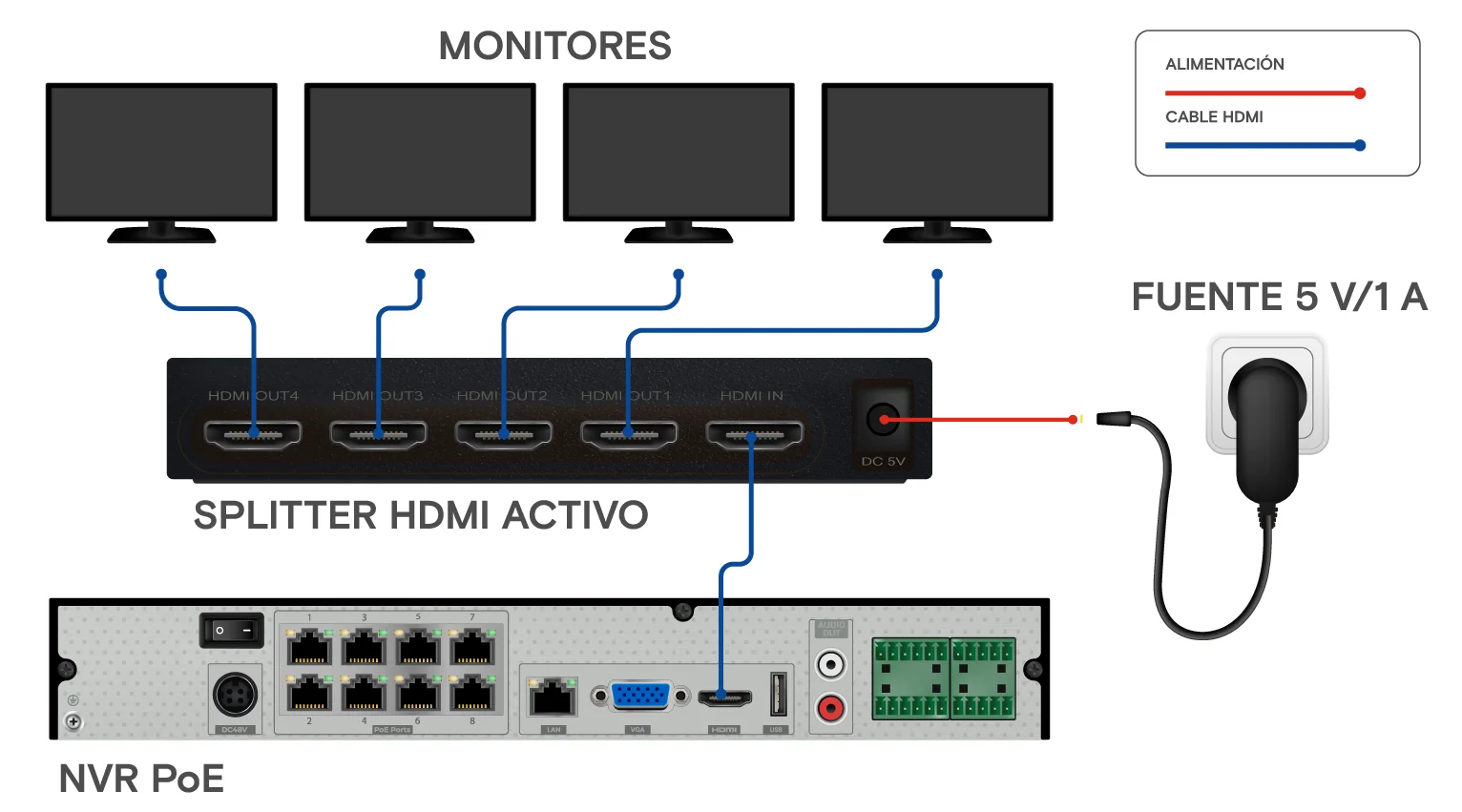

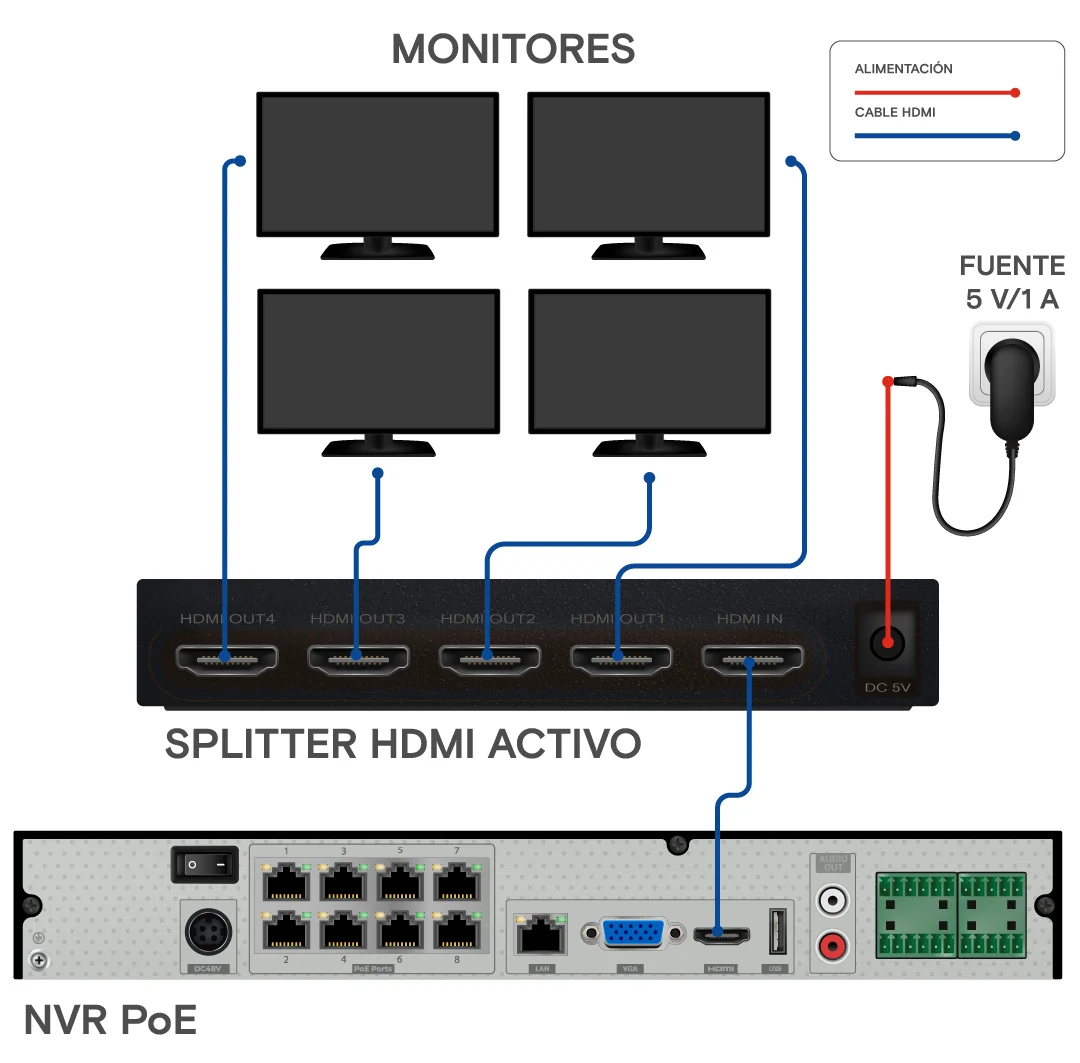

Conexión
Conexión
El equipo debe ser montado sobre cualquier superficie cercana al grabador de cámaras, de forma tal que los leds de señalización se encuentren a la vista.
Seguí las instrucciones a continuación para una correcta instalación:
- 1Conectá la fuente de entrada (NVR/XVR) y los dispositivos de salida HDMI (Monitores, TVs, etc) a los terminales correspondientes ubicados en la parte trasera del Splitter HDMI (cables HDMI no incluidos).
- 2Conectá la fuente de entrada (NVR/XVR) y los dispositivos de salida HDMI (Monitores, TVs, etc) a los terminales correspondientes ubicados en la parte trasera del Splitter HDMI (cables HDMI no incluidos).
- 3Introducí el conector de la fuente de alimentación de 5 VCC en el dispositivo y luego conectá la fuente a la red eléctrica de 220 VCA.
- 4Encendé el equipo mediante el interruptor ON/OFF.
Insertá y extraé los cables HDMI suavemente para evitar dañar los conectores.
Especificaciones
Especificaciones
- •Alimentación: 5 VCC / 1 A
- •Consumo máx.: 5 W
- •Peso: 220 g
- •Resolución: 4K@60HZ / 4K@30Hz 3D / 1080p / 720p
- •Ancho de banda máximo: 600 MHz
- •Velocidad de transmisión máx: 18 Gbps
- •Longitud máxima del cable HDMI standard AWG24: 10 metros (1080p) / 5 metros (4K)
- •Rango de temperatura de trabajo: 0° a 40°C
- •Rango de temperatura de almacenamiento: -20°C a 60°C
- •Rango de humedad de trabajo: 5 a 85% HR (sin condensación)
- •Rango de humedad de almacenamiento: 5 a 95% (sin condensación)
- •Dimensiones: 22 mm (alto) / 139 mm (largo) / 64 mm (ancho)
