La cámara fue principalmente diseñada para ser utilizada en forma autónoma, es decir, grabar el video internamente en una memoria micro SD y visualizar las imágenes mediante la app móvil o desde un navegador web a través del protocolo P2P.

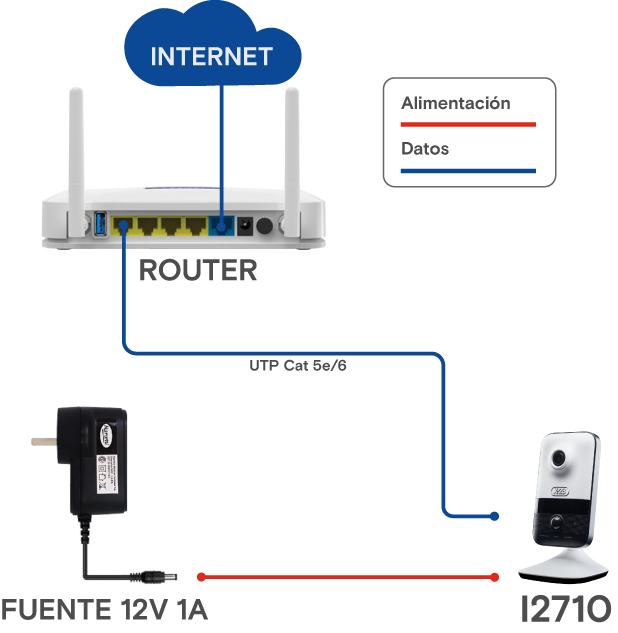

Para esto, se deben realizar una serie de configuraciones previas, comenzando por conectar la cámara a la red local para que el router le asigne una dirección IP:

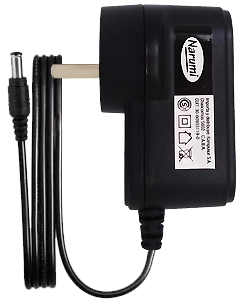

• 1Alimentá la cámara con la fuente suministrada con el producto
• 2Conectala a una salida de tu módem o router, mediante un cable de red UTP
• 3La cámara ya cuenta con una dirección IP asignada

Una vez que la cámara posee una IP asignada, es necesario conocer esa dirección para luego utilizarla en los pasos siguientes.
Para esto, existen dos herramientas que permiten obtener fácilmente la dirección IP que el router asignó a la cámara: la aplicación móvil Superlive Plus y el software IP Tool.

• 1Descargá la aplicación, ingresando al QR correspondiente, según el sistema operativo de tu móvil.

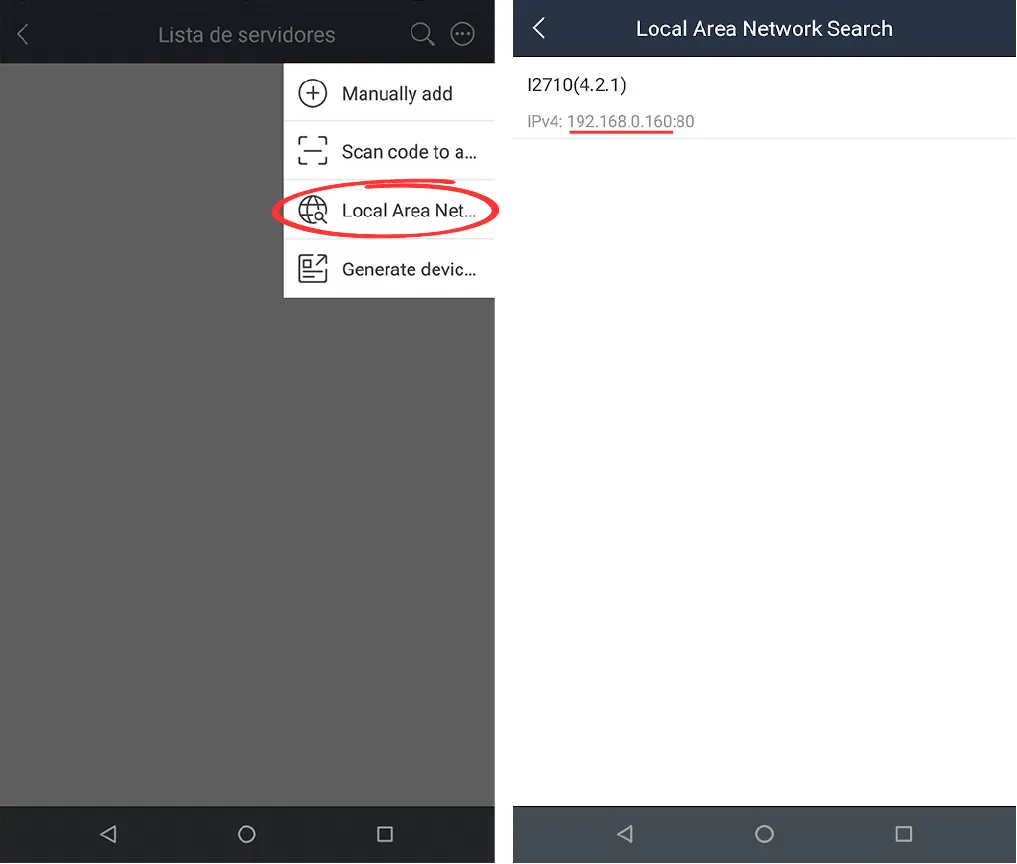

• 2Con el móvil conectado al WIFI de la misma red que la cámara, ingresá a la aplicación y buscá la cámara que se encuentra en la red local.

• 3Tomá nota de la dirección IP que muestra la app. La misma debe tener un formato similar a 192.168.0.160 y no se deben tener en cuenta los dos puntos ni los números posteriores.
• 4Salí de la app sin guardar los cambios.

• 1Descargá el software desde la pestaña de Material adicional de este mismo manual.

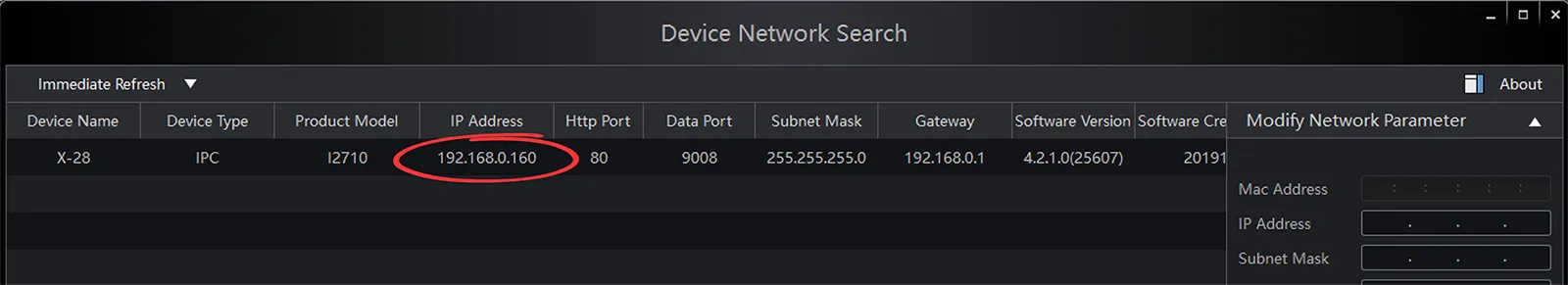

• 2Al ejecutar el programa, visualizarás una pantalla como la que se muestra a continuación. En esta podrás ver la cámara y la IP correspondiente, como se observa en la imagen debajo.

• 3Tomá nota de la dirección IP.

Una vez que hayas asignado una dirección IP a la cámara y tomado nota de la misma, es momento de configurar la conexión P2P, que permite acceder a la cámara desde cualquier lugar, sin necesidad de estar conectado a la misma red.
Para ello:

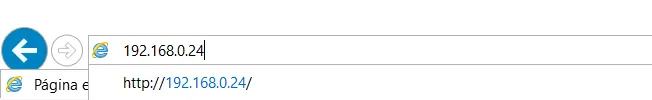

• 1Ingresá la dirección IP de la cámara en la barra de direcciones del navegador.

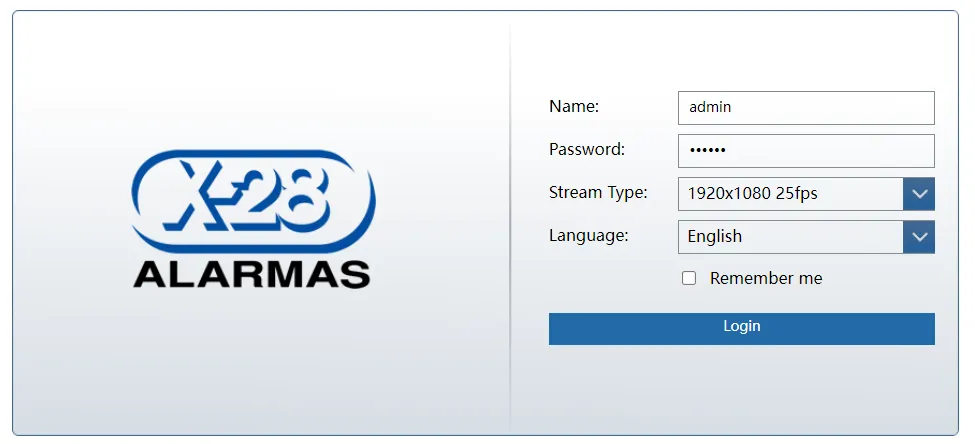

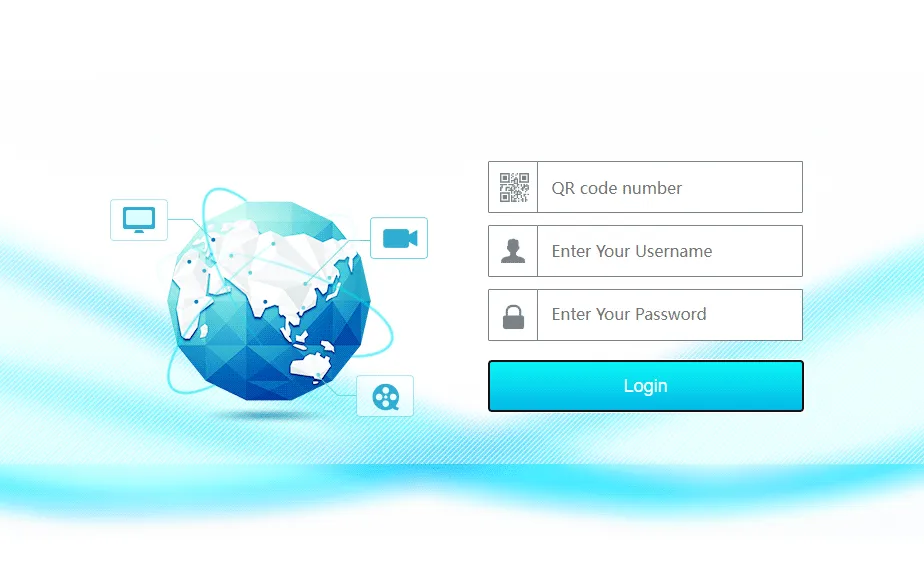

• 2Se mostrará la pantalla de login a la plataforma web de la cámara.
• 3Ingresá el usuario y contraseña predeterminados: admin y 123456, respectivamente. Cuando ingreses por primera vez, el sistema pedirá que cambies estas credenciales para un mayor grado de seguridad. Es altamente recomendable hacerlo en este paso.

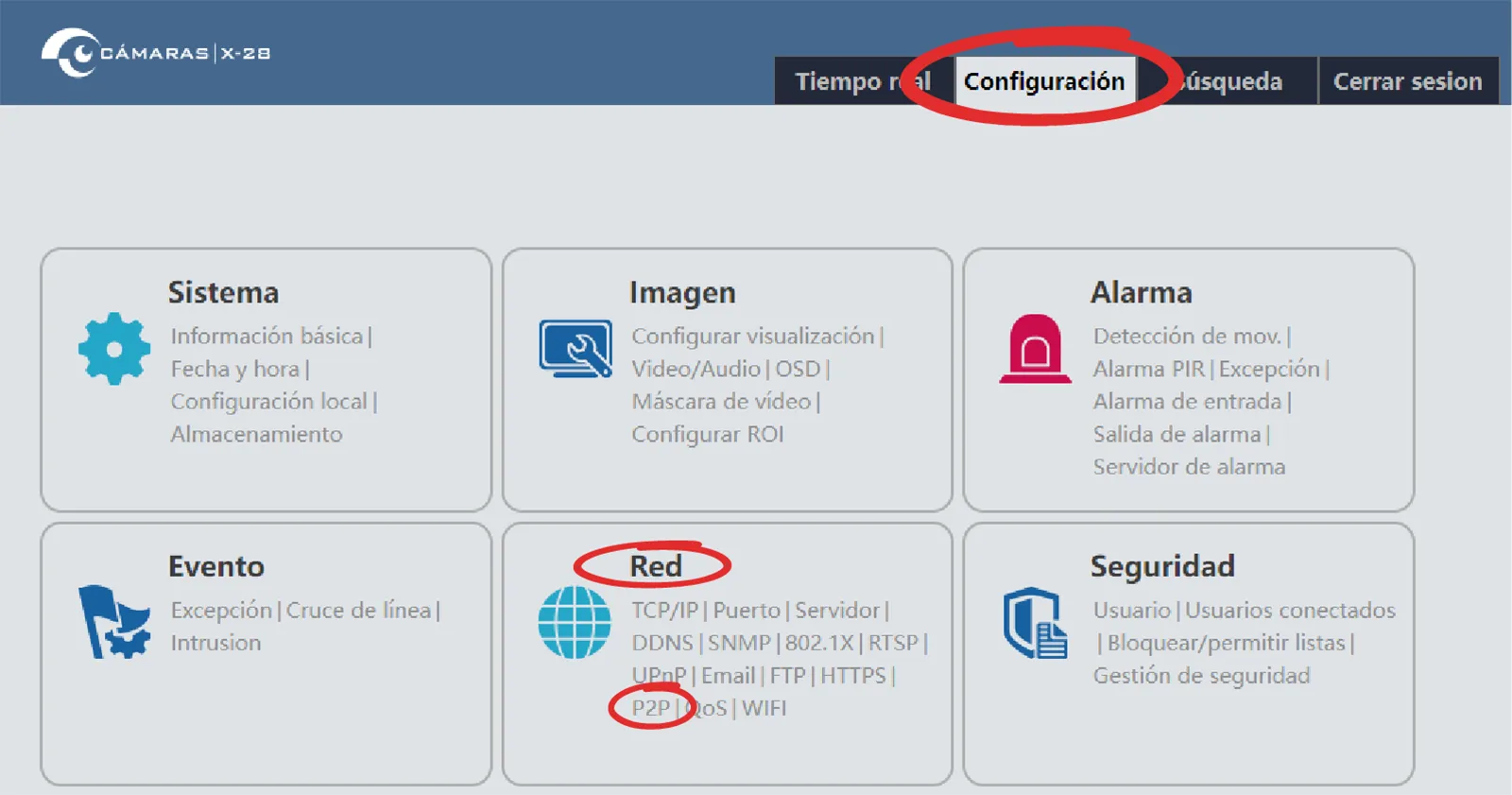

• 4Accedé a la pestaña Configuración, ingresá a la sección Red y luego a la opción P2P.

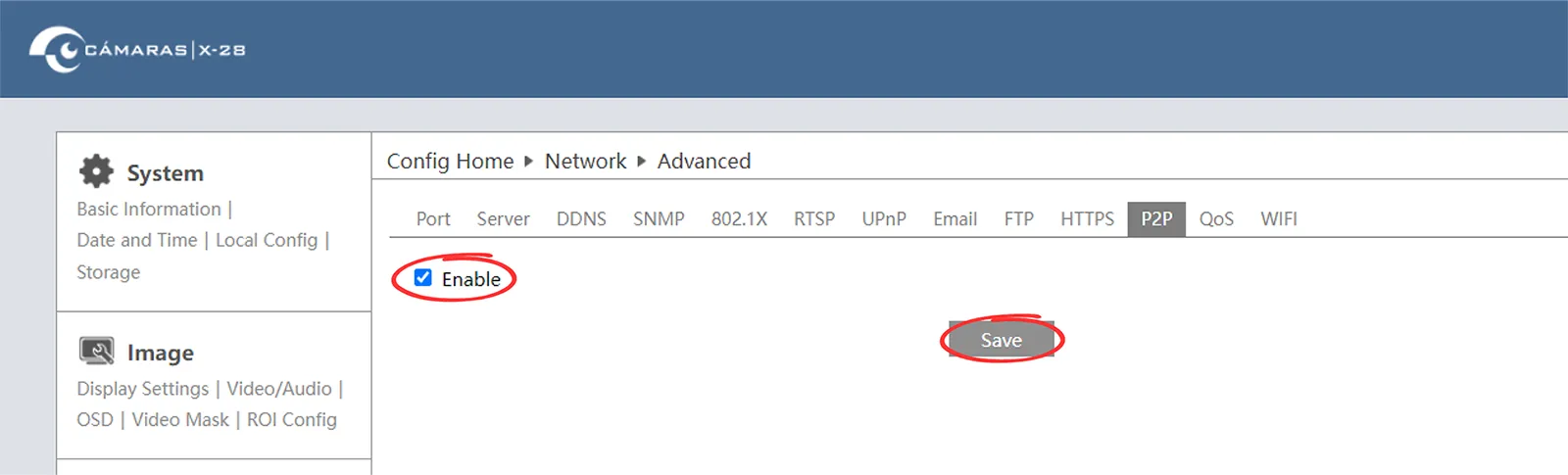

• 5Tildá la opción Habilitar y luego guardá la configuración.

La cámara es compatible con redes WIFI de 2,4 GHz.
A continuación se listan los pasos a seguir para efectuar correctamente la conexión:

Si tu módem o router cuenta con una tecla de conexión WPS, seguí los siguientes pasos:

• 1Pulsá el botón WPS en módem o router y presioná el botón RESET de la cámara por 3 segundos. Al cabo de unos instantes(puede demorar hasta 1 minuto) se establecerá la conexión.
• 2El procedimiento también se puede efectuar presionando primero el botón RESET de la cámara y luego el botón WPS en el módem o router.
• 3A modo de confirmación, el led rojo de la cámara se apagará cuando esta se encuentre conectada.
• 4Ya podés desconectar el cable de red de la cámara y utilizar únicamente la red WIFI.

Si tu router no posee la función WPS o no lograste establecer la conexión mediante ese modo, podés hacerlo de forma manual:

• 1Volvé a acceder a la cámara desde un navegador web, mediante la dirección IP que utilizaste en los pasos previos y el usuario y contraseña nuevos que elegiste.

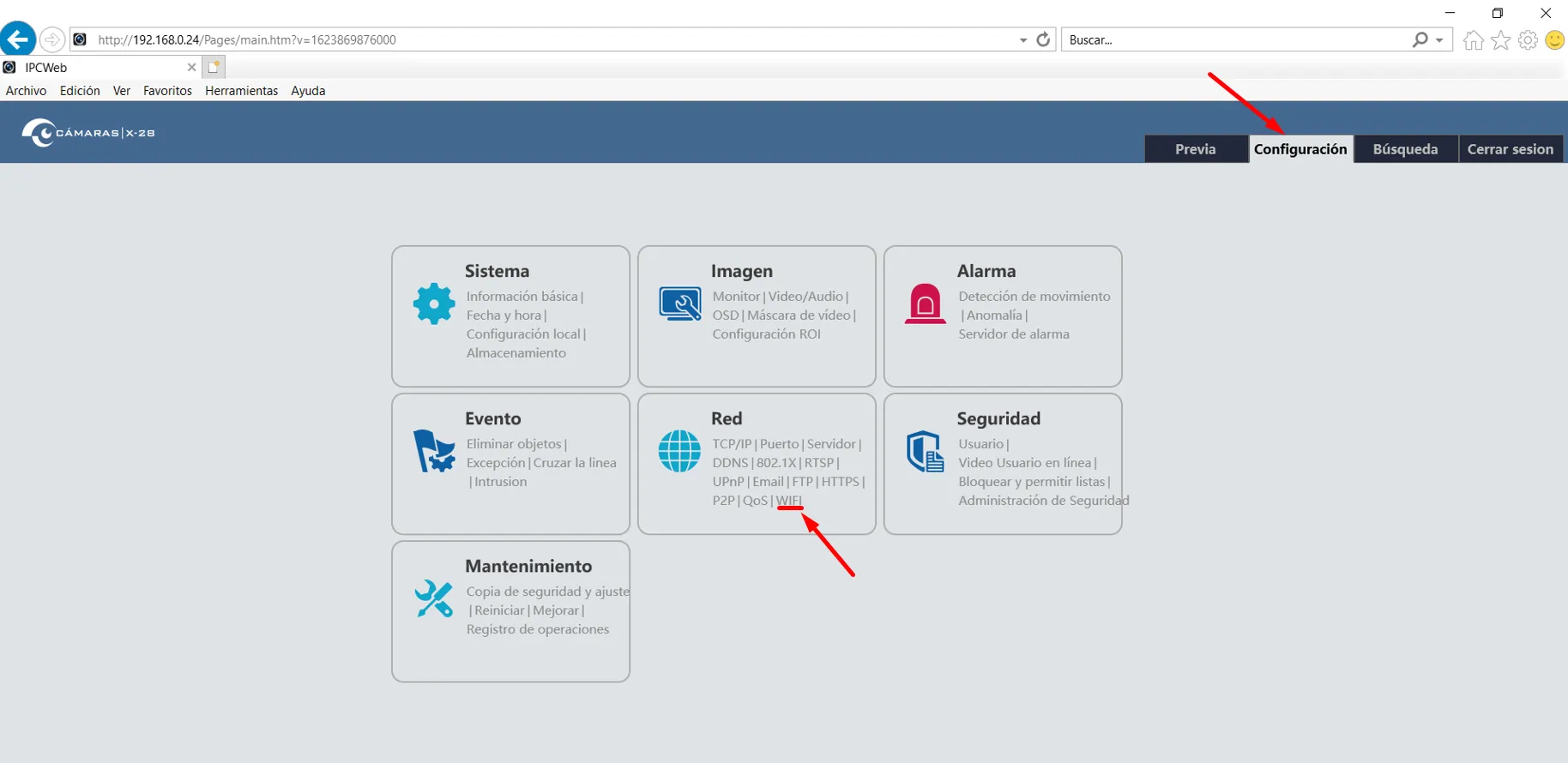

• 2Dirigite a la pestaña Configuración y dentro de la sección Red, a la opción WIFI.

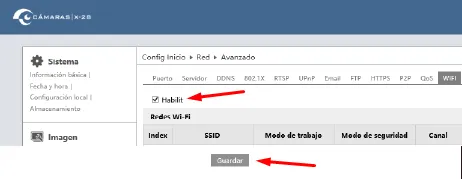

• 3Encendé la conexión WIFI tildando Habilitar y luego Guardar en la parte inferior de la pantalla.

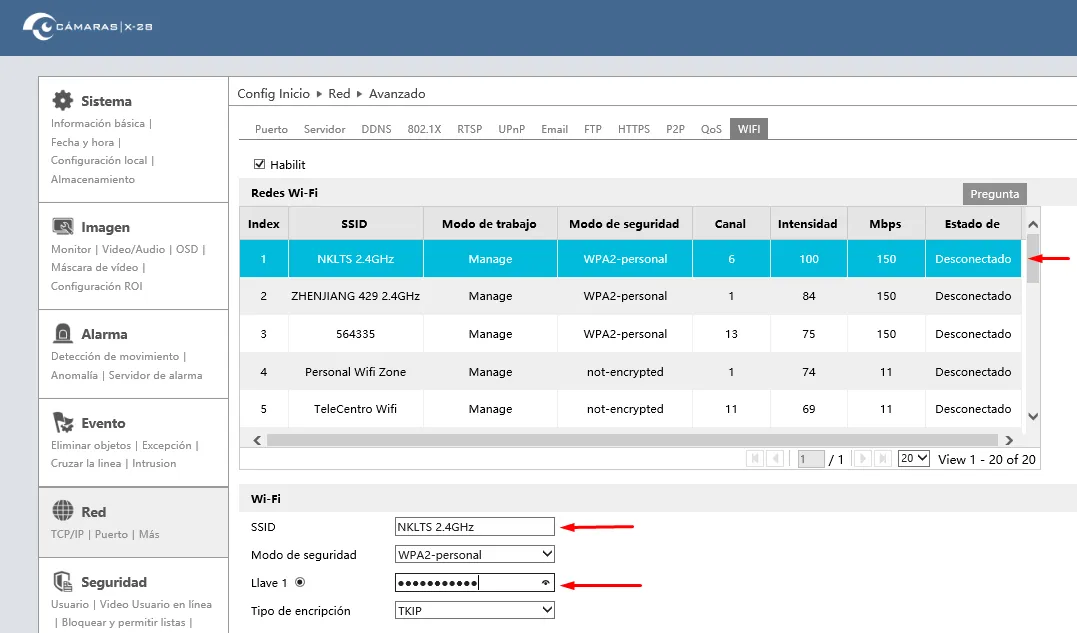

• 4Al cabo de unos segundos aparecerán todas las redes que la cámara haya detectado. Seleccioná la tuya, ingresá la contraseña de la red y cliqueá nuevamente en Guardar.

• 5Si la conexión se realizó correctamente, verás una ventana con el mensaje Guardado exitoso.

Para que la cámara tenga siempre la misma dirección IP y poder acceder a la misma fácilmente, debés configurar una IP fija con la misma dirección que usaste en los pasos anteriores.
Para ello:

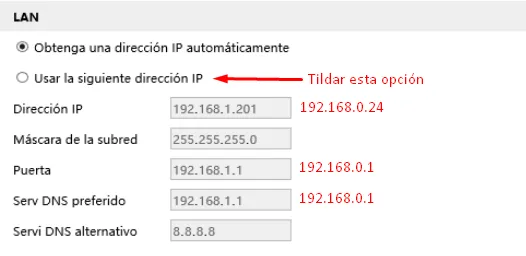

• 1En la parte inferior de la sección de configuración WIFI, en la sección LAN, debés tildar la opción Usar la siguiente dirección IP.
• 2En el primer campo, ingresá la dirección IP que usaste para acceder a la cámara (la misma que asignó el router)
• 3En el tercer y cuarto campo, se deben ingresar los tres primeros grupos de números de la dirección IP, teniendo en cuenta que el último caracter debe quedar en 1. Si, por ejemplo, la dirección IP asignada es 192.168.0.210, estos dos campos quedarían de la siguiente manera: 192.168.0
• 4Hacé clic en guardar para finalizar la configuración de IP fija.

Para añadir la cámara a la app Superlive Plus, seguí los pasos detallados a continuación:

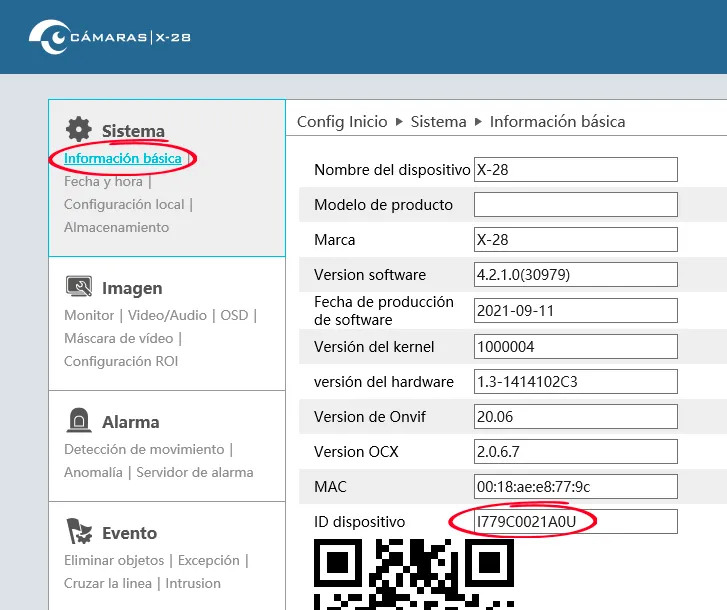

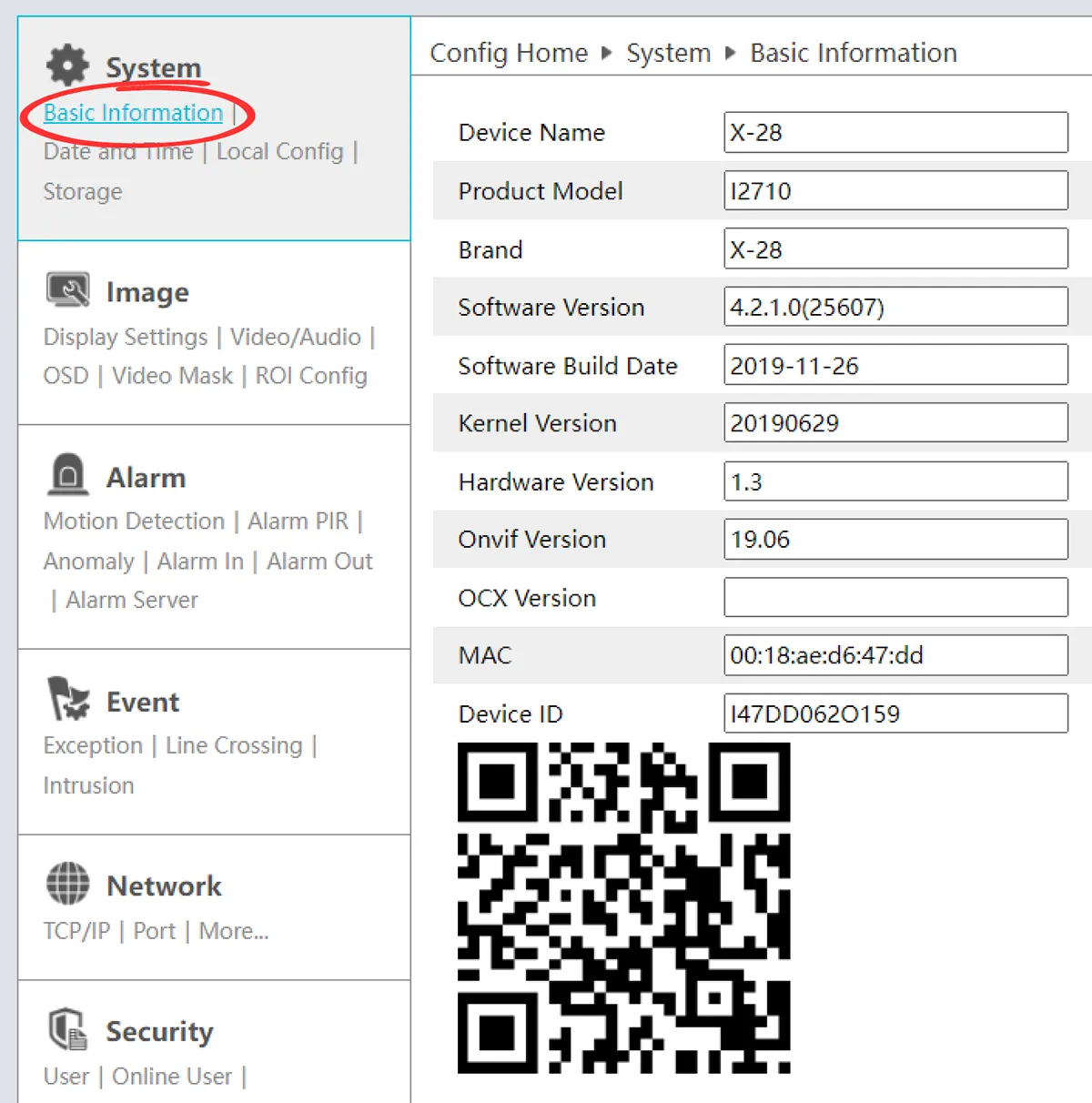

• 1Dentro de la plataforma web de la cámara, dirigite a la opción Información Básica en el panel izquierdo de la pantalla, para acceder al código QR.

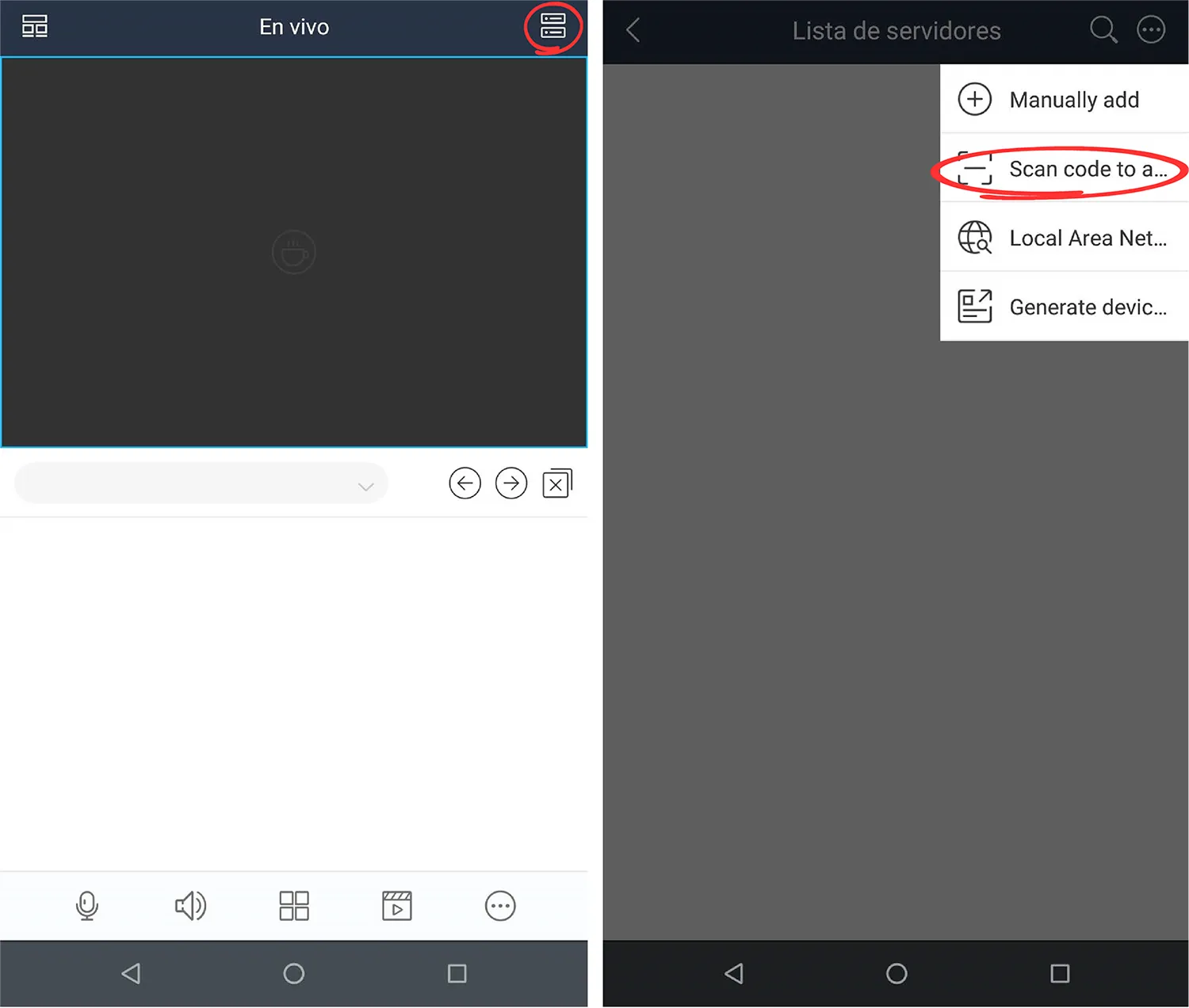

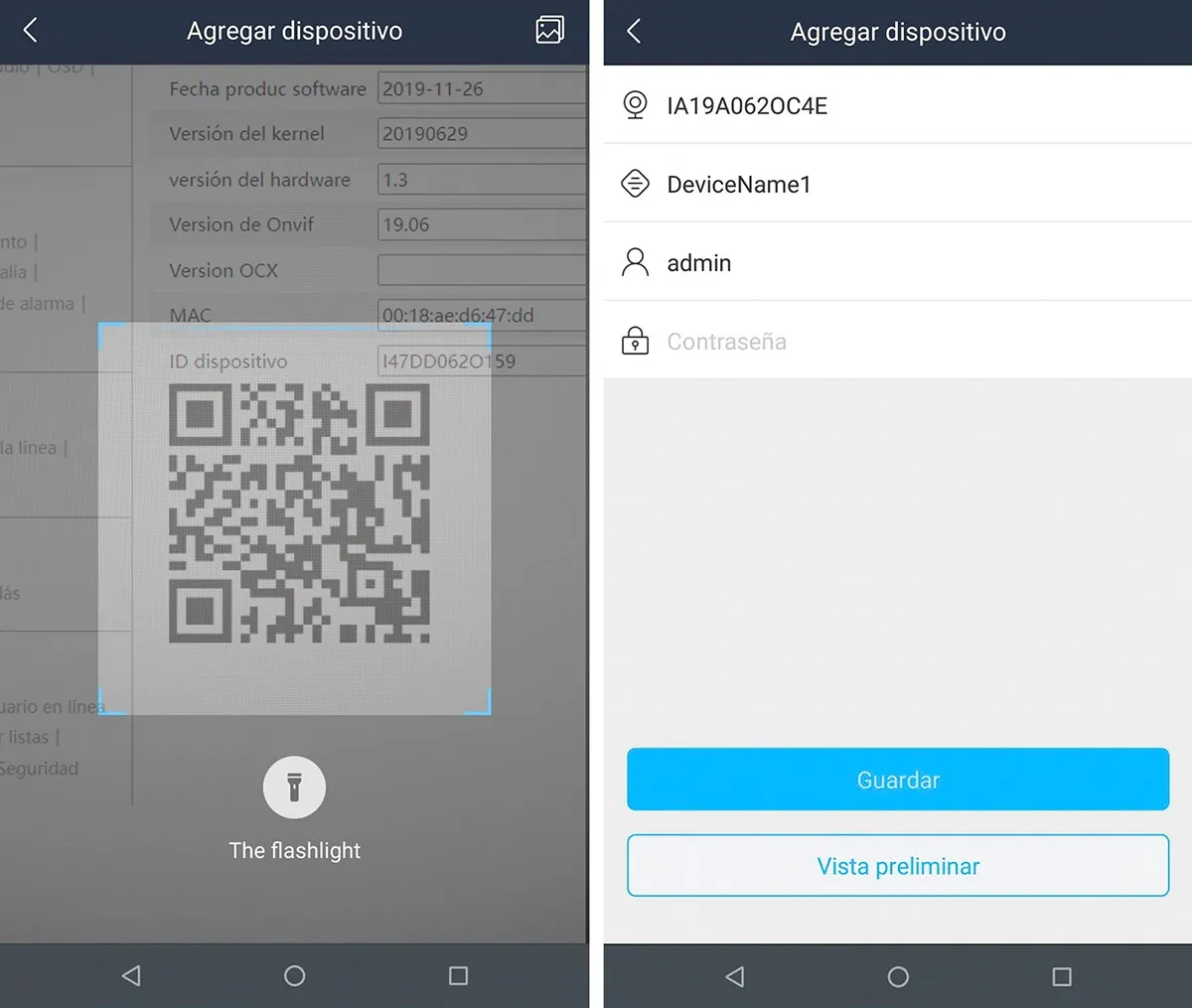

• 2Desde la app Superlive Plus, ingresá a la Lista de servidores, Escanear código y apuntá el celular a la pantalla de la computadora, para leer el código QR de la cámara.

• 3Completá el nombre que quieras asignarle a la cámara, el usuario y contraseña que utilizaste para acceder desde el navegador web, y pulsá la opción Guardar.

• 1Insertá la memoria micro SD en el slot de la cámara

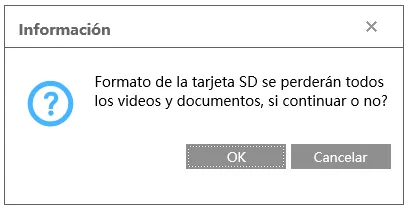

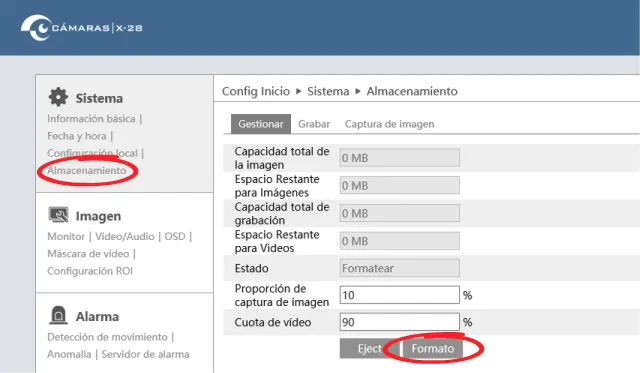

• 2Ingresá a la cámara desde una PC y en el panel izquierdo, seleccioná Almacenamiento y luego Formato.

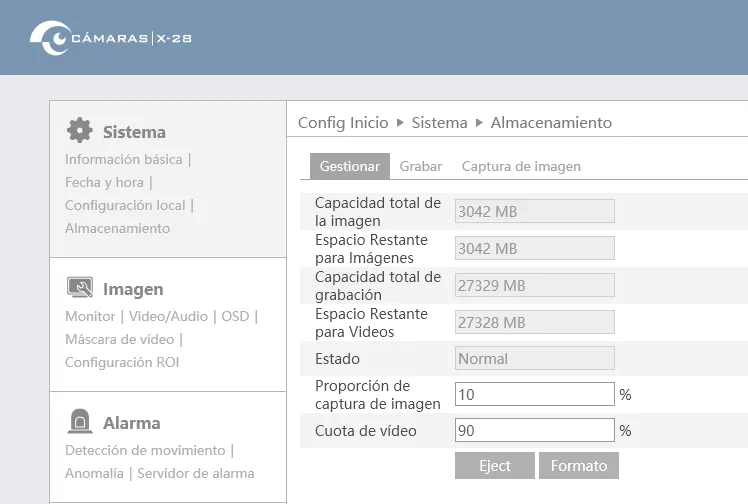

• 3Hacé clic en OK y verificá que los valores de capacidad de la memoria sean los correctos.

Existen dos modos de grabación: el modo continuo y el modo que permite discriminar según los eventos que ocurran en la escena.

Para configurar el modo de grabación continua:

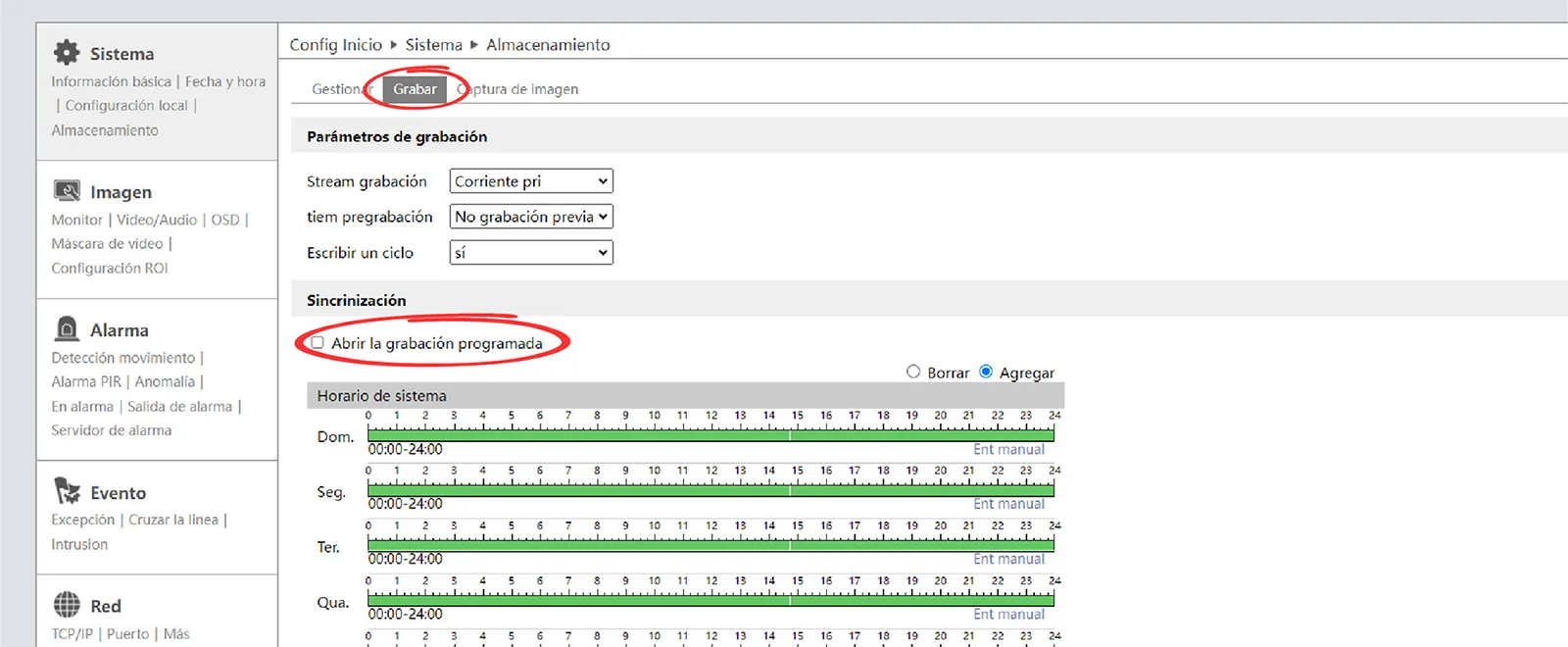

• 1Luego de formatear la memoria, dirigite a la sección Grabar.
• 2Tildá la opción Abrir la grabación programada, donde además es posible cambiar la configuración del horario de grabación por cada día de la semana. De forma predeterminada, está configurado en 24x7.

Si querés optimizar el uso de la memoria y solo grabar cuando sucede algo puntual, podés habilitar las opciones de Alarma o Evento en el menú de la izquierda.

A continuación se detalla, cómo configurar, por ejemplo, el modo de grabación por detección de movimiento en la escena.

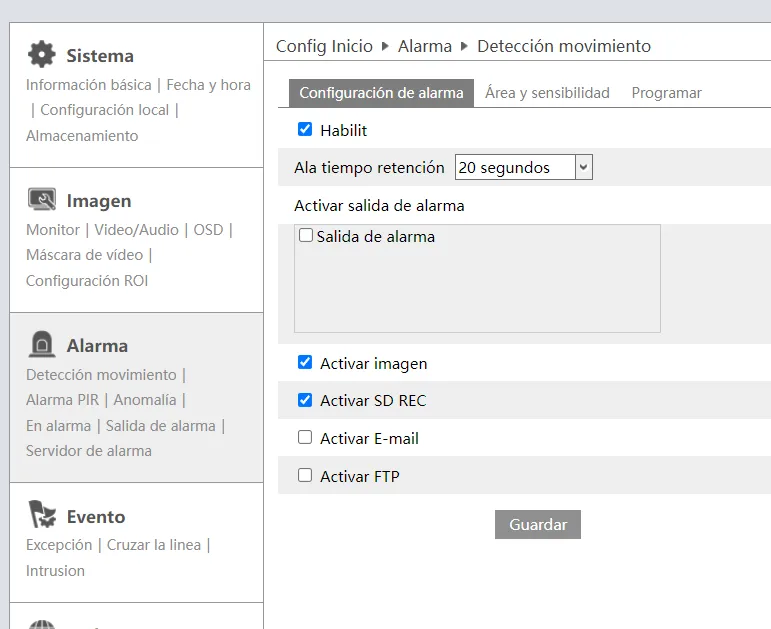

• 1Elegí Detección de movimiento en el panel izquierdo.
• 2Tildá la opción Habilitado y también Activar SD REC.
• 3Es posible también guardar fotos estáticas de cuando se detecte un evento, tildando la opción Activar imagen.
• 4Por ultimo hacé clic en Guardar.

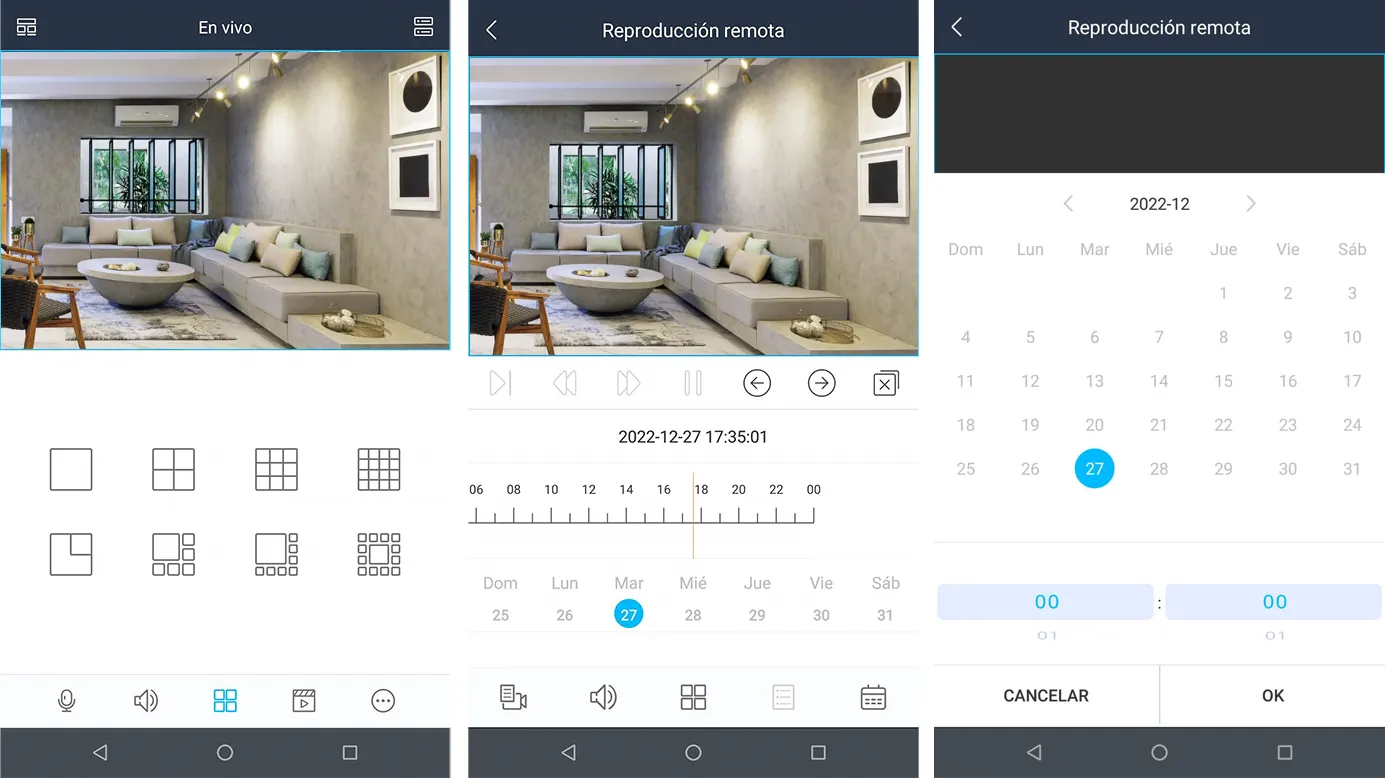

Agregando la cámara a la aplicación Superlive Plus, podrás acceder a la visualización en vivo, reproducción remota, notificaciones, etc.

• 1Dirigite a la sección de Información básica, ingresando al equipo desde el navegador web, para conocer el número de serie de tu cámara.

• 2Ingresá a la web www.autonat.com
• 3Ingresá el número de serie, usuario y contraseña de la cámara.

Una situación normal cuando se trabaja con comunicaciones inalámbricas es que la red se encuentre saturada. Hay que tener en cuenta que la cámara tiene una excelente calidad de video de 2 megapíxeles y 25 FPS. Si la red está siendo utilizada para streaming de video o juegos en línea, puede ocurrir que la cámara pierda conexión y se reconecte automáticamente.

Una posible solución desde el lado de la cámara es modificar la configuración del streaming de video principal y secundario, cambiando el tipo de transmisión y la tasa de bits, cuadros por segundo o FPS, calidad de imagen y/o compresión.

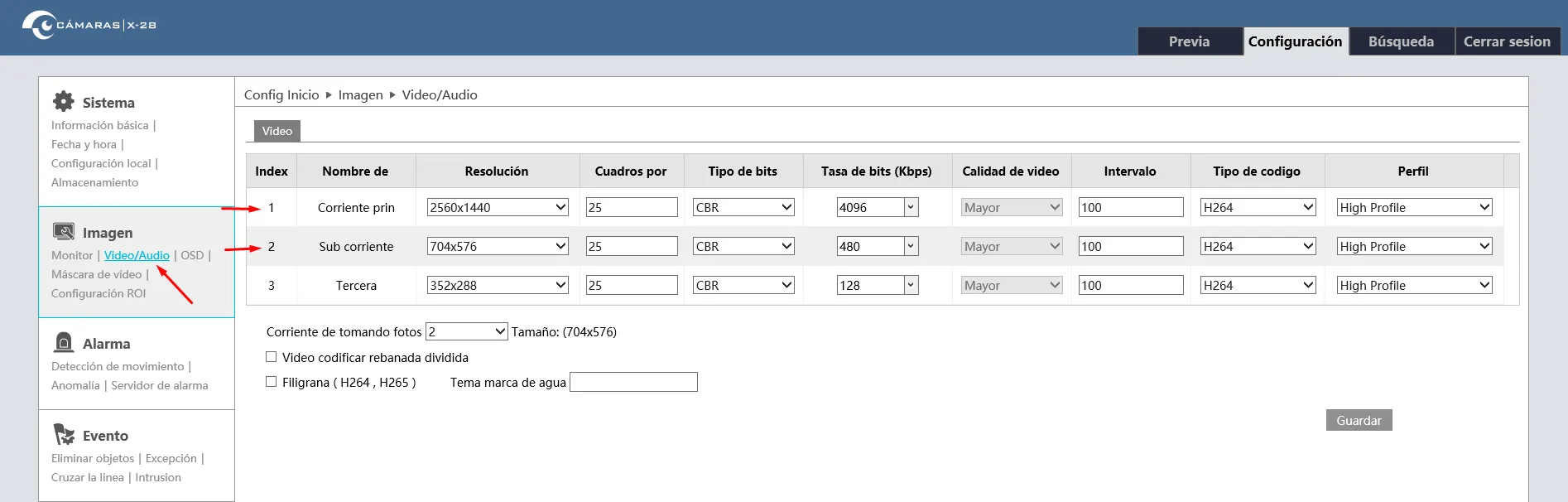

Para ello, accediendo mediante el navegador web, dirigite a la opción Video/Audio, dentro de la sección Imagen, en el panel izquierdo de la configuración.

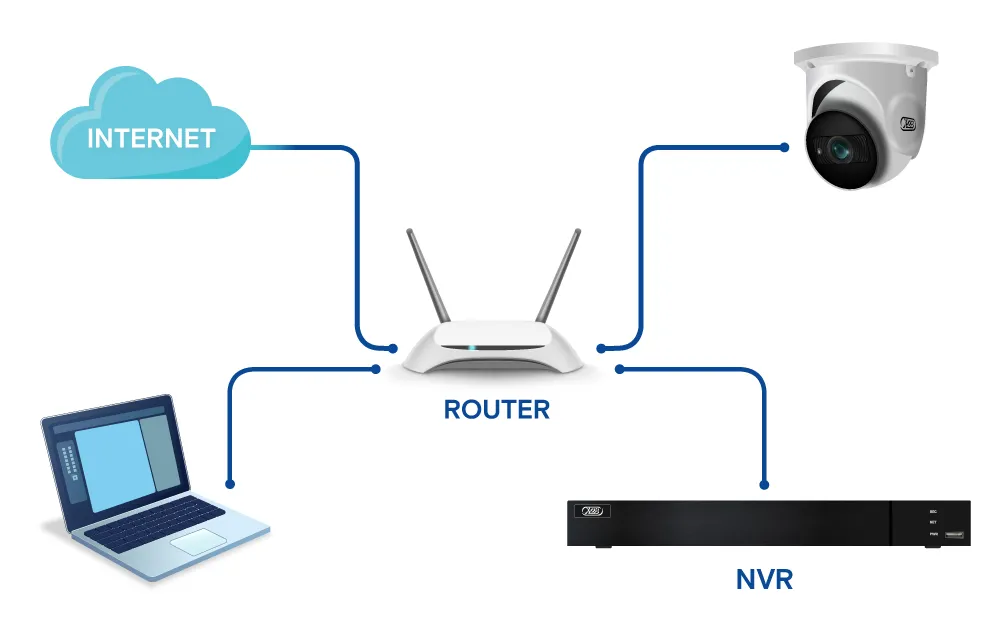

La cámara puede ser vinculada con el grabador mediante la red Wi-Fi y, de esta manera, evitar realizar un enlace cableado.
Para esto, debés realizar una serie de configuraciones previas, comenzando por conectar la cámara a la red local para que el router le asigne una dirección IP:

• 1Alimentá la cámara con la fuente suministrada con el producto
• 2Conectala a una salida de tu módem o router, mediante un cable de red UTP
• 3La cámara ya cuenta con una dirección IP asignada

Una vez que la cámara posee una IP asignada, es necesario conocer esa dirección para luego utilizarla en los pasos siguientes.
Para esto, existen dos herramientas que permiten obtener fácilmente la dirección IP que el router asignó a la cámara: la aplicación móvil Superlive Plus y el software IP Tool.

• 1Descargá la aplicación, ingresando al QR correspondiente, según el sistema operativo de tu móvil.

• 2Con el móvil conectado al Wi-Fi de la misma red que la cámara, ingresá a la aplicación y buscá la cámara que se encuentra en la red local.

• 3Tomá nota de la dirección IP que muestra la app. La misma debe tener un formato similar a 192.168.0.160 y no se deben tener en cuenta los dos puntos ni los numeros posteriores.
• 4Salí de la app sin guardar los cambios.

• 1Descargá el software desde la pestaña de Material adicional de este mismo manual.
• 2Al ejecutar el programa, visualizarás una pantalla como la que se muestra a continuación. En esta podrás ver la cámara y la IP correspondiente.

La cámara es compatible con redes WIFI de 2,4 GHz.
A continuación se listan los pasos a seguir para efectuar correctamente la conexión:

Si tu módem o router cuenta con una tecla de conexión WPS, seguí los siguientes pasos:

• 1Pulsá el botón WPS en módem o router y presioná el botón RESET de la cámara por 3 segundos. Al cabo de unos instantes(puede demorar hasta 1 minuto) se establecerá la conexión.
• 2El procedimiento también se puede efectuar presionando primero el botón RESET de la cámara y luego el botón WPS en el módem o router.
• 3A modo de confirmación, el led rojo de la cámara se apagará cuando esta se encuentre conectada.
• 4Ya podés desconectar el cable de red de la cámara y utilizar únicamente la red WIFI.

Si tu router no posee la función WPS o no lograste establecer la conexión mediante ese modo, podés hacerlo de forma manual:

• 1Volvé a acceder a la cámara desde un navegador web, mediante la dirección IP que utilizaste en los pasos previos y el usuario y contraseña nuevos que elegiste.
• 2Dirigite a la pestaña Configuración y dentro de la sección Red, a la opción WIFI.

• 3Encendé la conexión WIFI tildando Habilitar y luego Guardar en la parte inferior de la pantalla.

• 4Al cabo de unos segundos aparecerán todas las redes que la cámara haya detectado. Seleccioná la tuya, ingresá la contraseña de la red y cliqueá nuevamente en Guardar.

• 5Si la conexión se realizó correctamente, verás una ventana con el mensaje Guardado exitoso.

Para que la cámara tenga siempre la misma dirección IP y poder acceder a la misma fácilmente, debés configurar una IP fija con la misma dirección que usaste en los pasos anteriores.
Para ello:

• 1En la parte inferior de la sección de configuración WIFI, en la sección LAN, debés tildar la opción Usar la siguiente dirección IP.
• 2En el primer campo, ingresá la dirección IP que usaste para acceder a la cámara (la misma que asignó el router)
• 3En el tercer y cuarto campo, se deben ingresar los tres primeros grupos de números de la dirección IP, teniendo en cuenta que el último caracter debe quedar en 1. Si por ejemplo, la dirección IP asignada es 192.168.0.210, estos dos campos quedarían de la siguiente manera: 192.168.0
• 4Hacé clic en guardar para finalizar la configuración de IP fija.

La cámara IP se puede añadir al grabador de dos modos:

• 1Al iniciar el equipo grabador, mediante el Asistente de Configuration Wizard.
• 2Una vez iniciado y configurado el equipo, mediante el Menú de Ajustes.

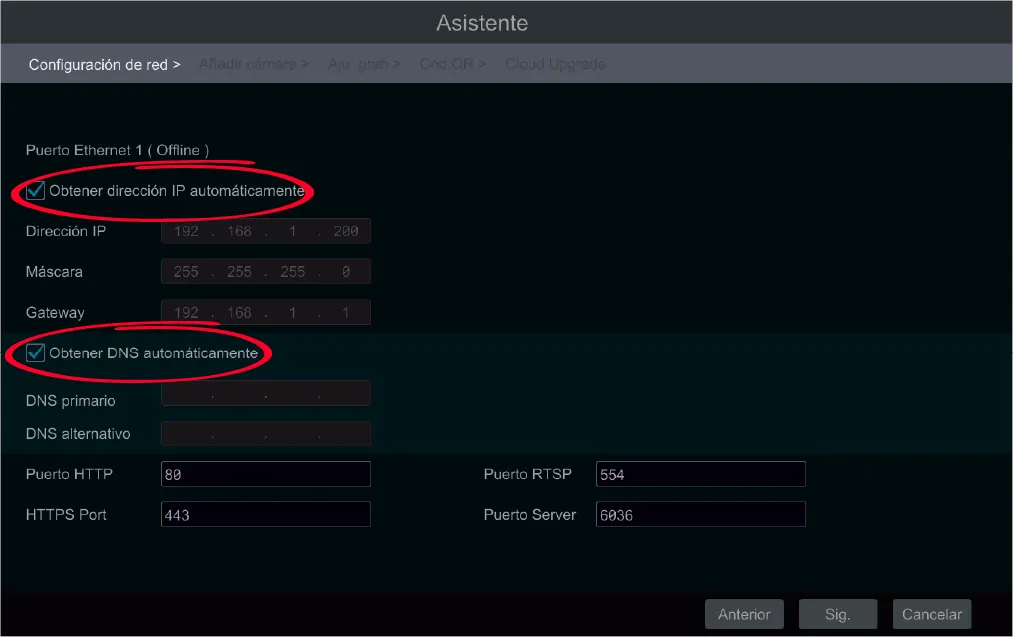

• 1Asegurate que estén tildados los casilleros Obtener una dirección IP automáticamente y Obtener DNS automáticamente, tal como se muestra en la imagen.
• 2Esto permitirá que el Modem/Router administre correctamente las conexiones del XVR/NVR y de las cámaras sin generar conflictos con otros dispositivos, tales como computadoras, impresoras, etc.

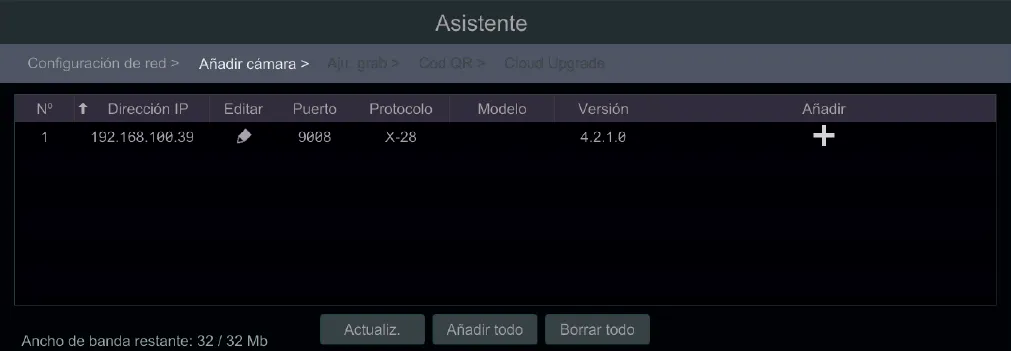

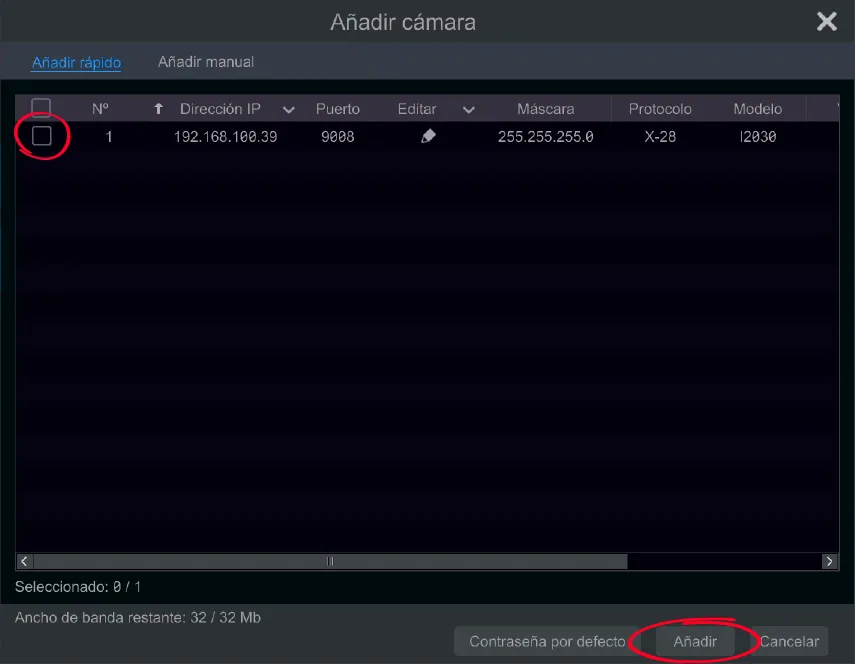

• 1Dentro de la sección Añadir Cámara se mostrarán las cámaras IP encontradas automáticamente en la RED local.

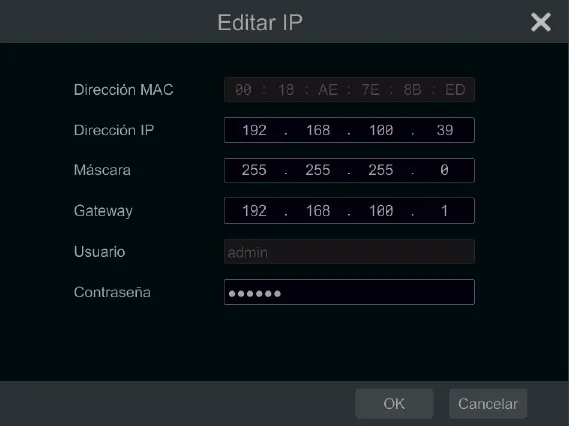

• 2Desde la opción Editar podés editar la IP. Máscara, Gateway y Contraseña, como se ve en la foto siguiente. Por defecto se utilizará la contraseña 123456, que es la programada de fábrica.

• 3Para añadir la cámara seleccionada se debe hacer clic en el ícono Añadir. En caso de querer agregar todas las encontradas, hacé clic en el botón Añad. Todo.

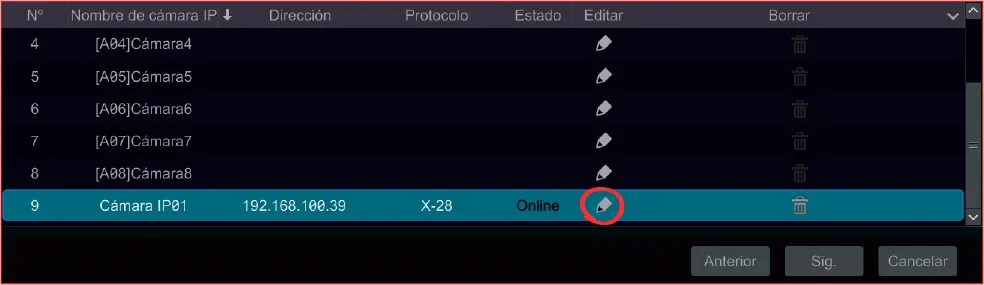

• 4Al agregarlas, pasarán a la parte inferior donde podés ver el estado (si todo está correcto debería indicar Online) y editar el nombre desde la opción Editar.

• 5El nombre ingresado es el que identificará el canal.

• 6Se recomienda anotar la dirección IP para poder ingresar directamente a la cámara a través del IE Browser u otro programa de PC o Mac, en caso de que sea necesario.

Una vez iniciado el sistema podés agregar cámaras IP accediendo a INICIO > AJUSTES > CÁMARA > AÑADIR CÁMARA.

Luego se debe proceder de acuerdo a lo explicado en el punto B de la configuración anterior.

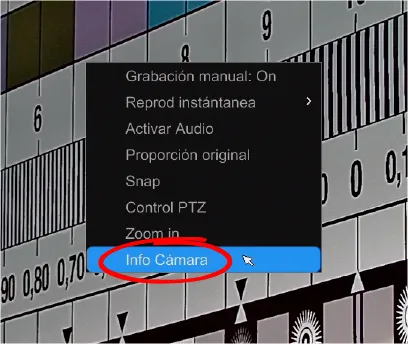

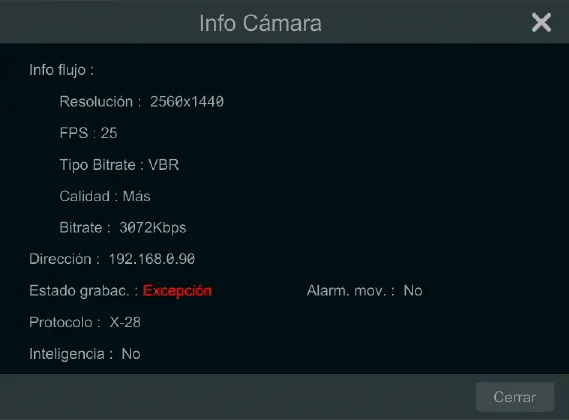

Haciendo clic con el botón derecho del mouse y luego seleccionando la opción Info Cámara, se obtiene información del estado de la cámara (Dirección IP, Resolución, modelo, etc.).

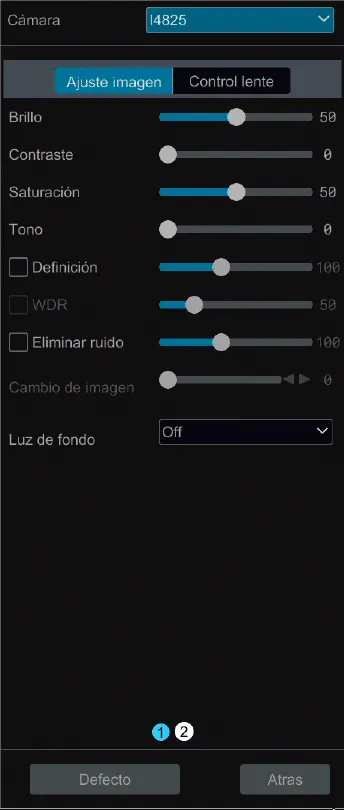

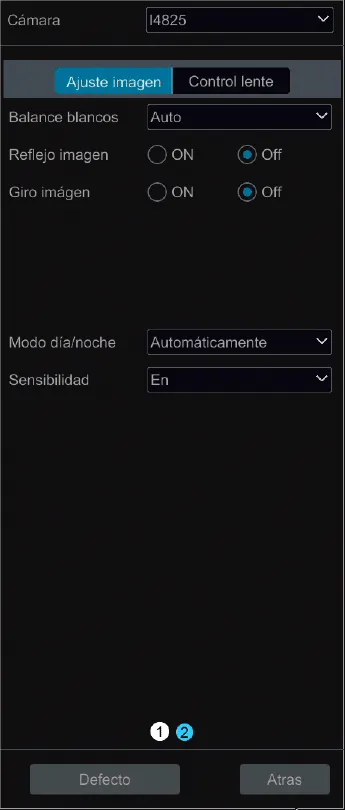

Haciendo clic con el botón izquierdo del mouse y luego seleccionando la opción Ajuste de la imagen, aparecerá una ventana en el lado derecho de la pantalla donde se pueden ajustar distintos parámetros para mejorar la imagen.

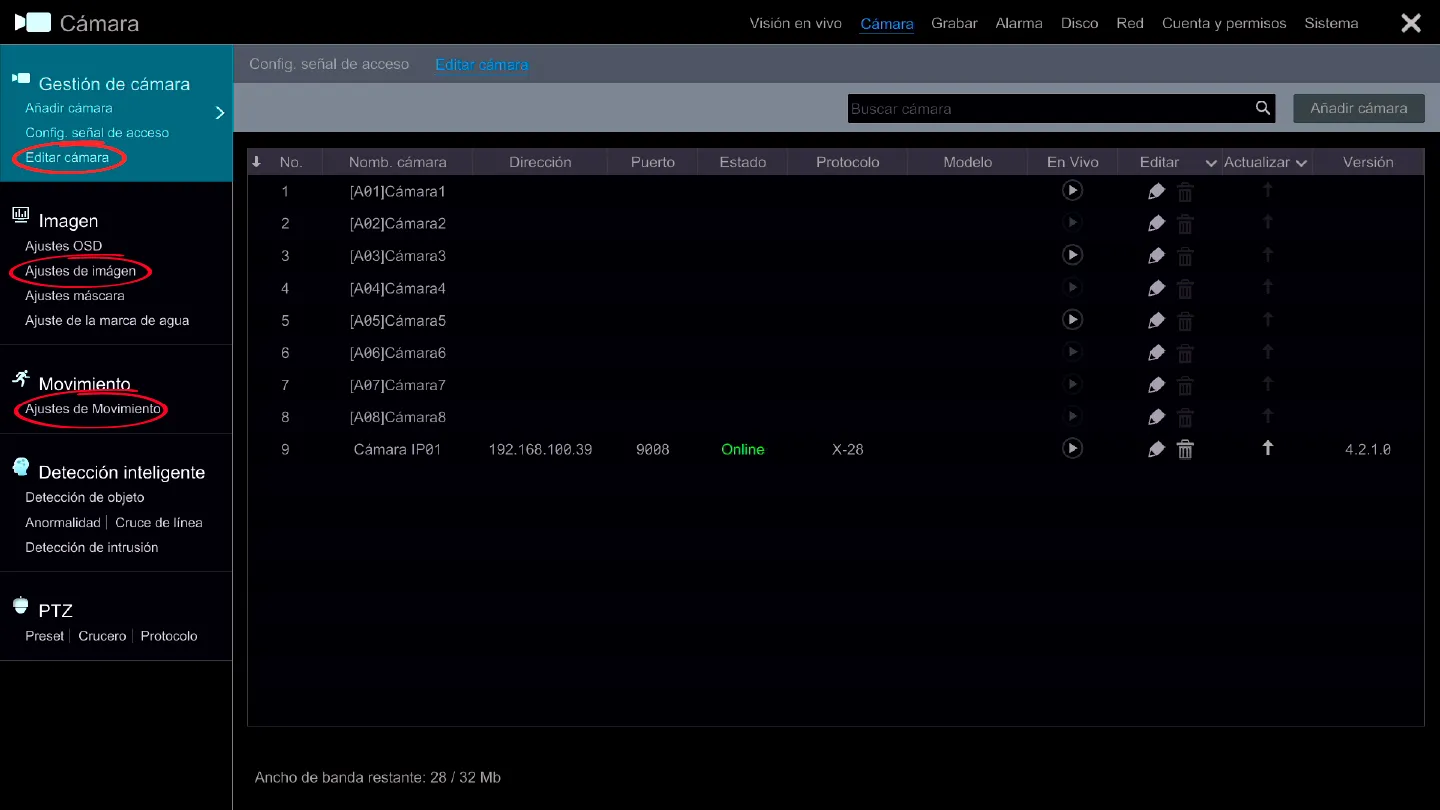

Haciendo clic en INFO > AJUSTES > CÁMARA tendrás acceso a un menú con diferentes opciones de configuración.

Podrás seleccionar:

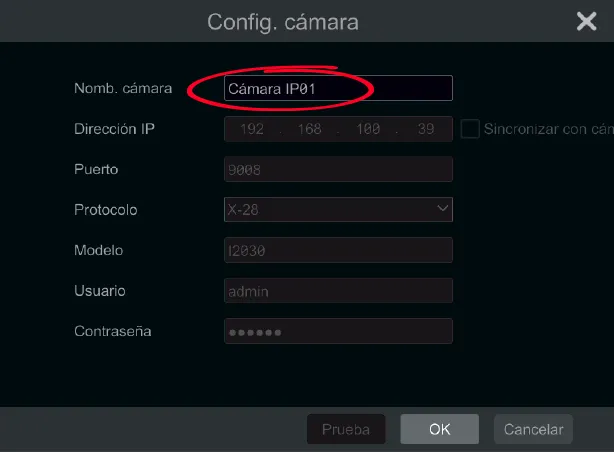

• 1EDITAR CÁMARA y luego clic en el botón para cambiar el nombre.
• 2AJUSTES DE IMAGEN para modificar diferentes parámetros y funciones de la cámara.
• 3AJUSTES DE MOVIMIENTO para configurar el área de análisis, sensibilidad y duración (del movimiento). Estos ajustes serán utilizados por el XVR / NVR en la ejecución de acciones relacionadas con el movimiento detectado por la cámara.

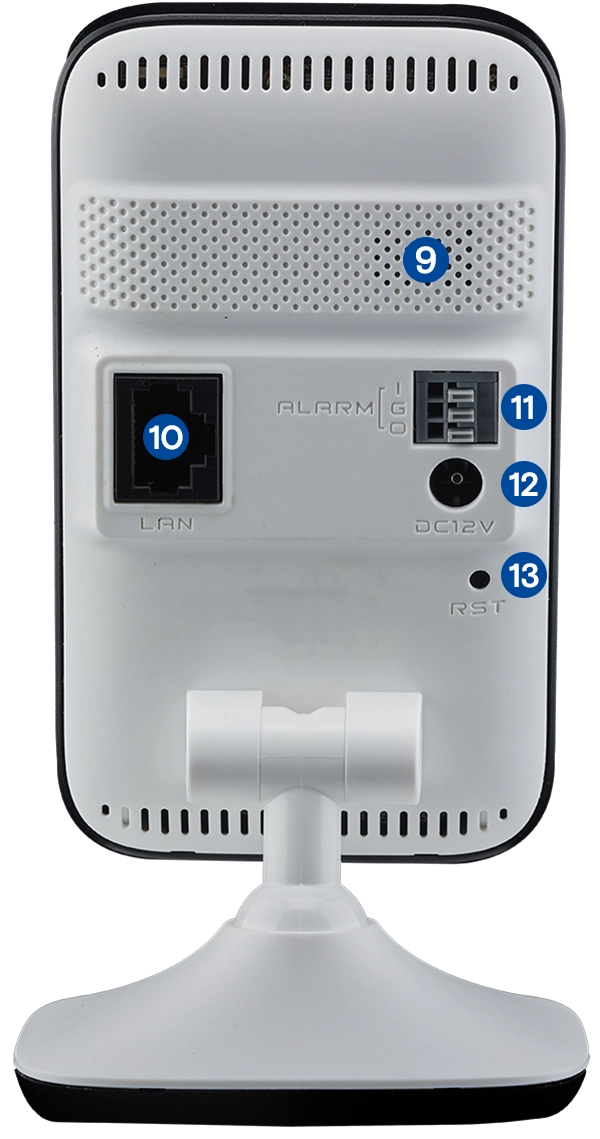

Para reiniciar la cámara a la configuración predeterminada de fábrica, mantené el botón de reset presionando durante 10 segundos.

Es posible acceder a la cámara mediante un navegador web, desde una PC que se encuentre en la misma red local que la cámara IP, para cambiar la clave de seguridad de la misma y realizar ajustes especiales.

Para ello, si utilizás el navegador Google Chrome, necesitarás instalar el complemento IE Tab.

En caso de utilizar el navegador Microsoft Edge, deberás habilitar manualmente el modo de compatibilidad con Internet Explorer (IE) en el navegador. En esta guía encontrarás el paso a paso para configurarlo.

Una vez realizada cualquiera de las dos configuraciones anteriores:

• 1Viendo las cámaras listadas en el XVR/NVR, tomá nota de la dirección IP de la cámara a la cual querés acceder
• 2Ingresá esta dirección en la barra del navegador

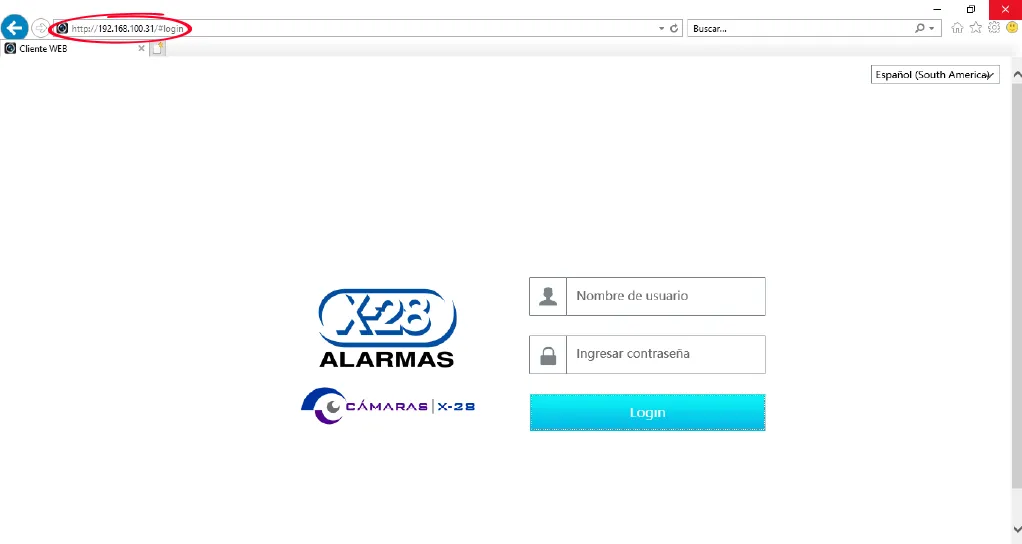

• 3De esta forma accederás a la plataforma web que se muestra a continuación

• 4Ingresá el usuario y contraseña predeterminados, admin y 123456, respectivamente.
• 5Aparecerá un cartel solicitando cambiar la contraseña predeterminada. Para realizar el cambio, tildá la opción Modificar contraseña e ingresá la clave deseada.

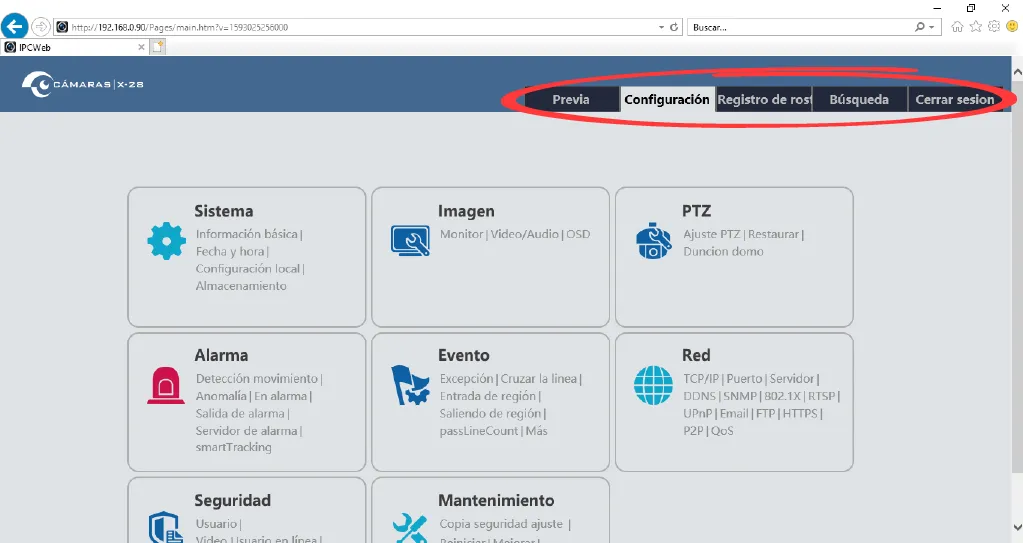

Una vez que te hayas logueado en la plataforma, podés ingresar a la pestaña de configuración para realizar los ajustes especiales.
En los iconos principales, se muestran accesos a las funciones más utilizadas. Al seleccionar cualquiera de ellos, se desplegará una lista más completa en el panel lateral izquierdo.
