Identificación de las partes

Accesorios

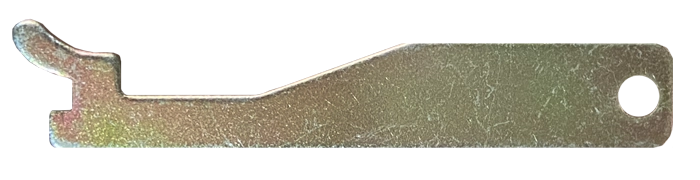

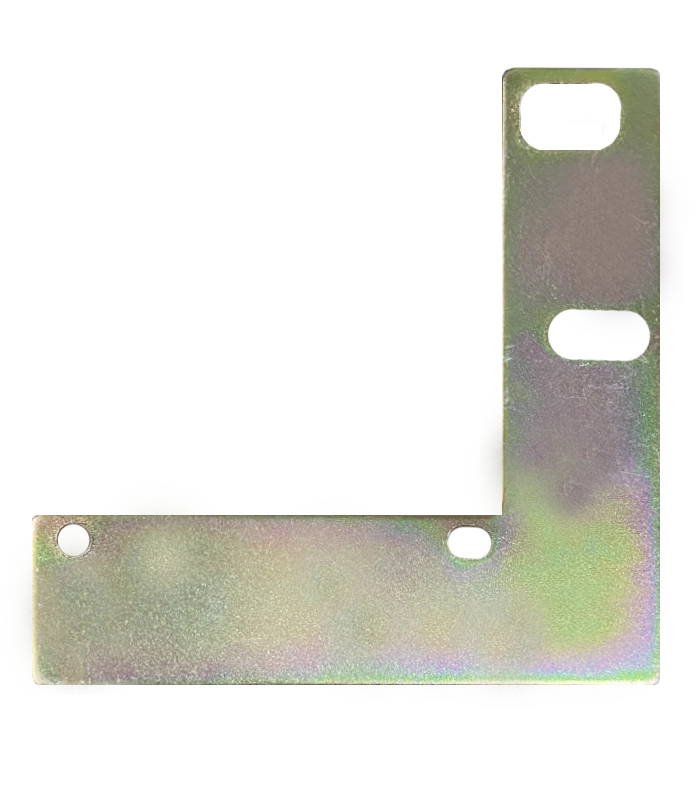

• Chapa para montaje de actuador en forma de L (2)

• Chapa para fijación con cerradura (2)

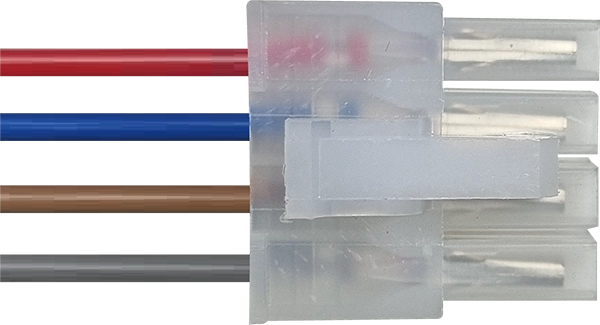

• Precableado

• Fusible 15 A

• Terminal de empalme aislado (10)

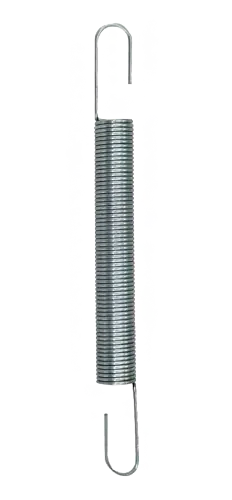

• Resorte (2)

• Tornillos para fijación de chapa con actuadores (4)

• Tornillos para fijación al panel de la puerta (4)

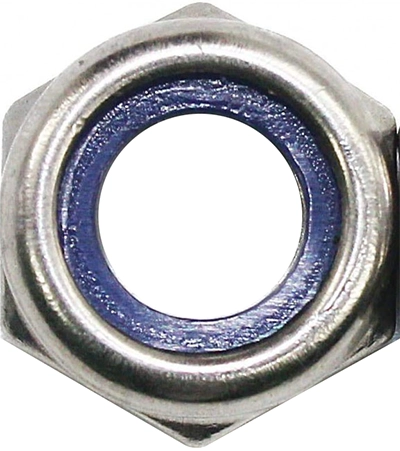

• Tuerca con tope (4)

Principio de Funcionamiento

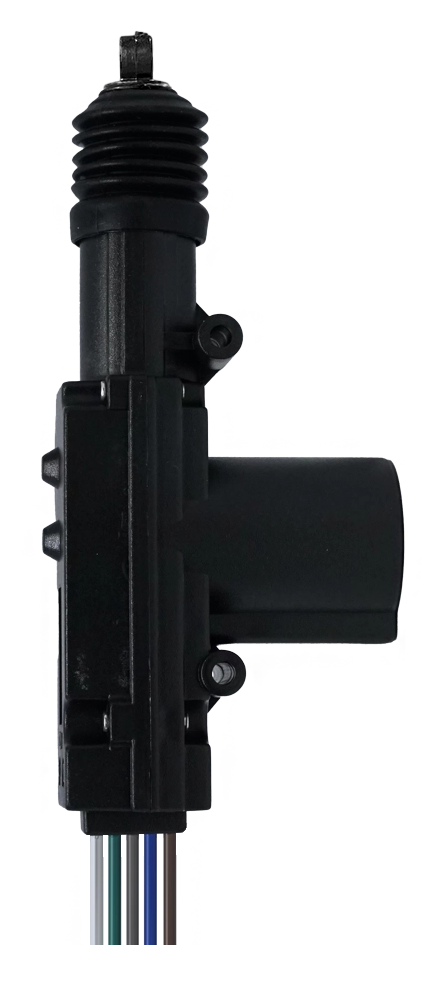

El Kit Abre Cierra Puertas K115 es un sistema centralizado de apertura y cierre diseñado para vehículos Suzuki Fun de dos puertas. Este conjunto incluye dos actuadores que se encargan de activar el mecanismo de cierre de las puertas, así como un sistema de montaje específico para las puertas.

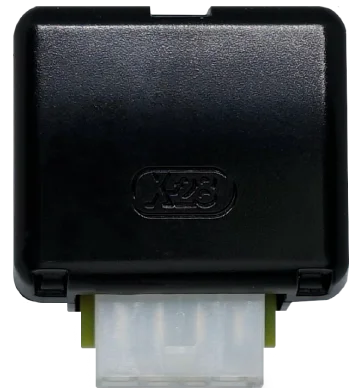

Además, se integra un módulo MACPK que desempeña la función de conectar la unidad central de alarma con los actuadores del sistema.
Este kit proporciona una solución eficaz y conveniente para mejorar la seguridad y la comodidad en el acceso al vehículo.

Conexión

• 1Conectá el precableado al conector del módulo MACPK.
• 2Conectá los dos actuadores de las puertas delanteras, mediante los cinco cables de conexión que posee cada uno, al precableado del MACPK, respetando los colores y realizando los empalmes de manera prolija.
• 3Conectá los dos actuadores de las puertas traseras, mediante los dos cables de conexión que posee cada uno, al precableado del MACPK, respetando los colores y realizando los empalmes de manera prolija.
• 4Conectá los cables restantes del precableado, gris (Abre) y verde (Cierra) a los cables gris y verde de la central de alarma respectivamente.
• 5Por último, conectá los cables rojo y negro a 12 VCC y GND.

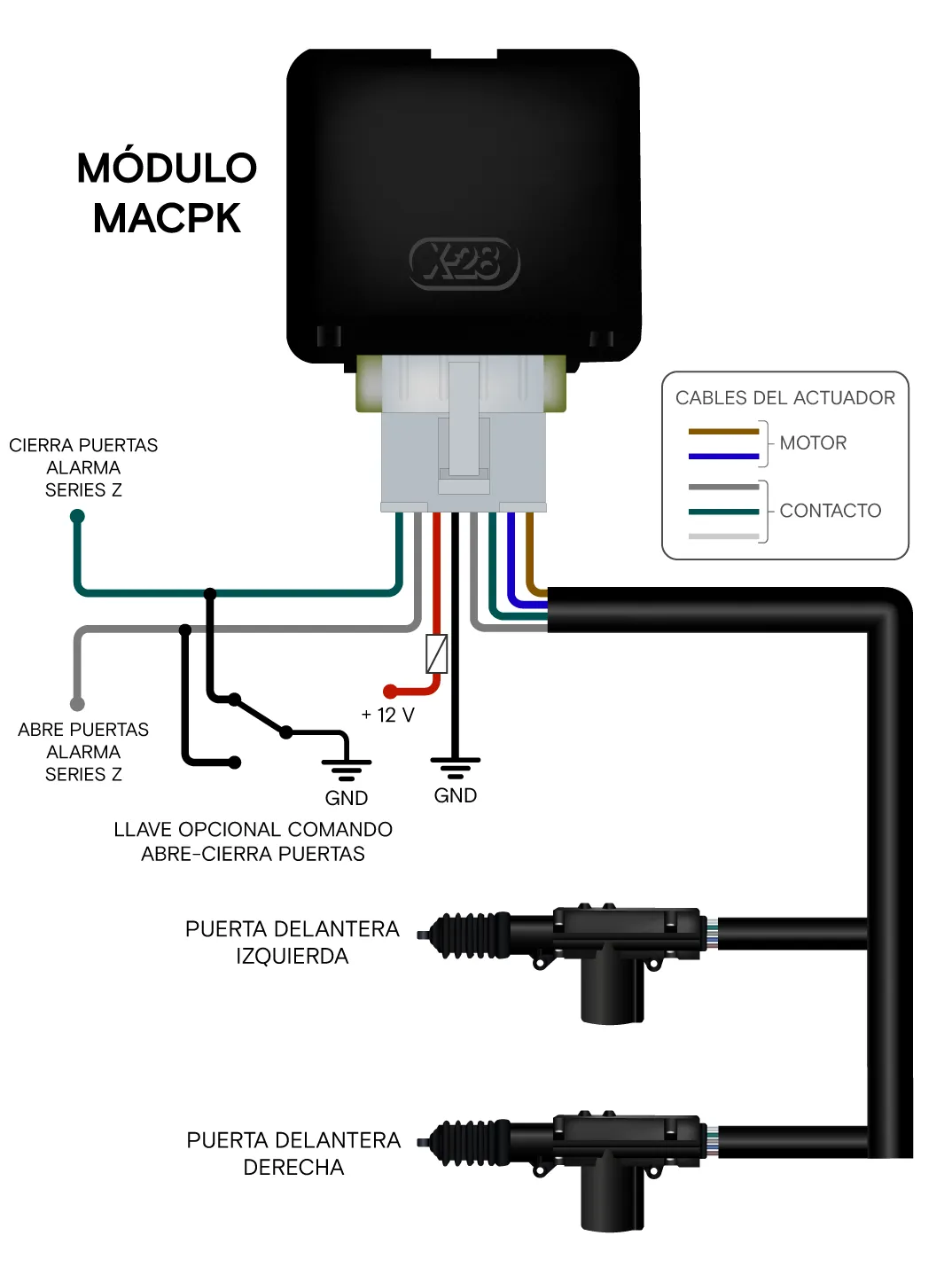

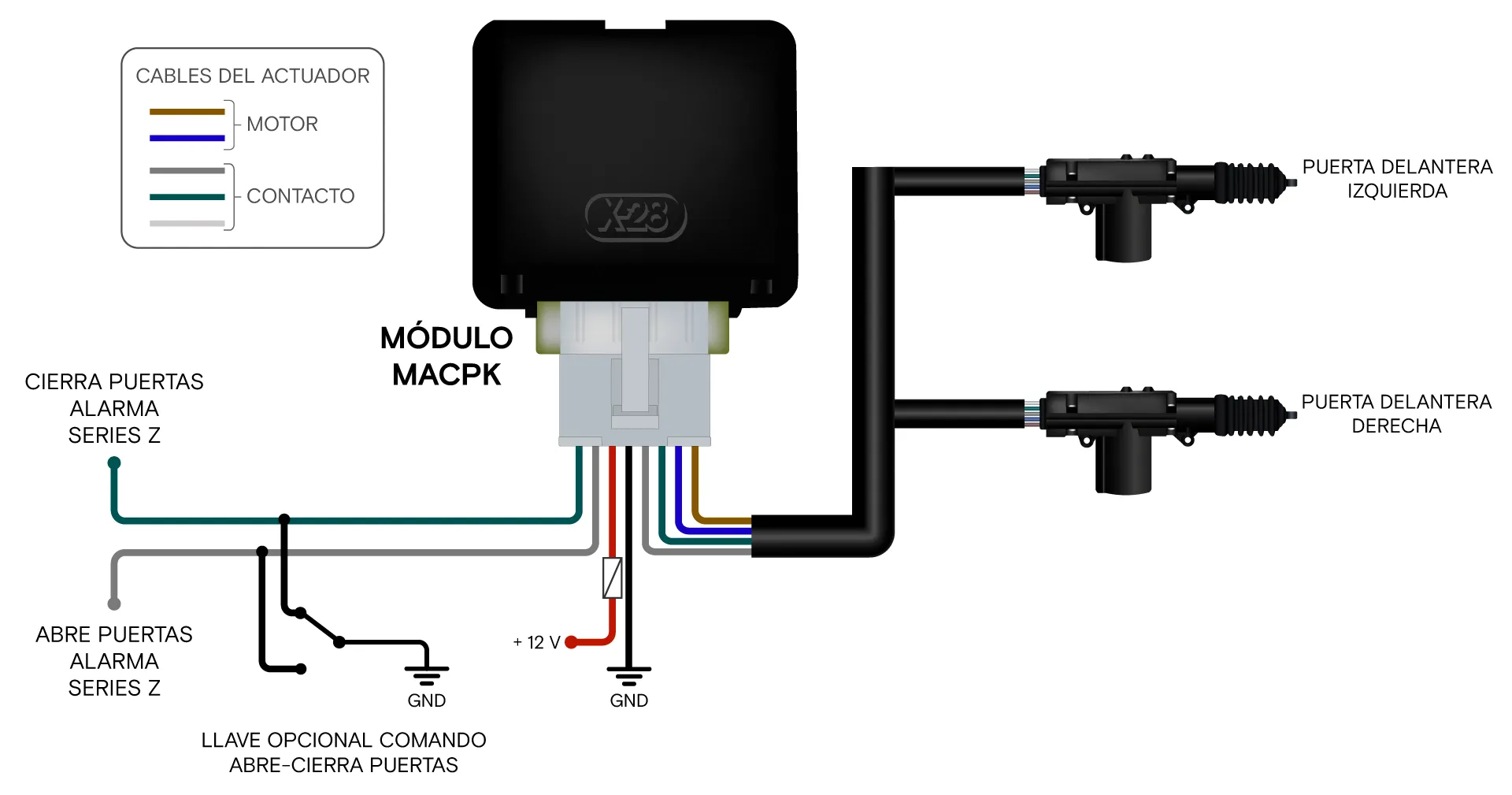

• 6Si el usuario desea comandar también la apertura y cierre centralizado desde una llave de comando ubicada en el habitáculo, se debe conectar como se indica en el diagrama.

Los cables de color azul y marrón suministran energía al motor de los actuadores y, dependiendo de la polaridad, los actuadores se moverán hacia arriba (posición abierta) o hacia abajo (posición cerrada).
Cuando el actuador está en la posición abierta, se produce la unión de los cables blanco y gris, mientras que el cable verde queda desconectado. Por otro lado, cuando el actuador se encuentra en la posición cerrada, los cables blanco y verde se conectan, y el cable gris queda desconectado.

Montaje

Para el montaje de los actuadores en las puertas, deben previamente desmontarse los paneles laterales de las mismas, dejando expuesto el mecanismo de la cerradura de cada una de las puertas.

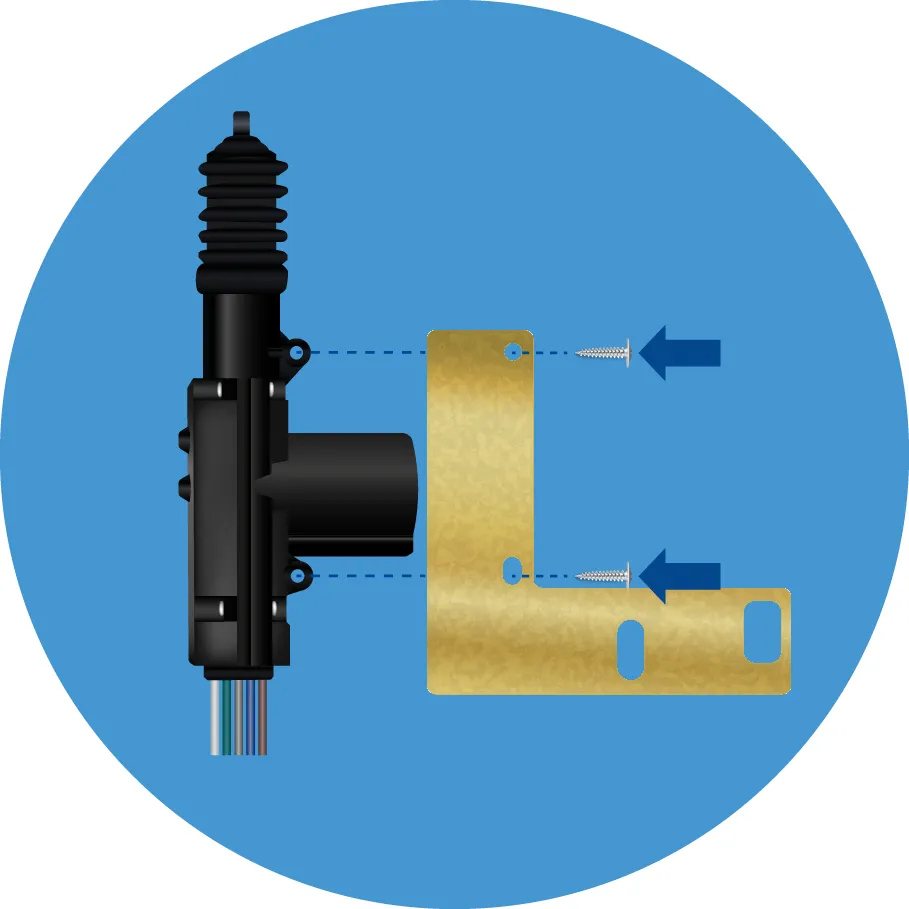

• 1Montá las chapas en forma de L a los actuadores, orientadas del mismo modo que se observa en la primera imagen, mediante los tornillos grandes.

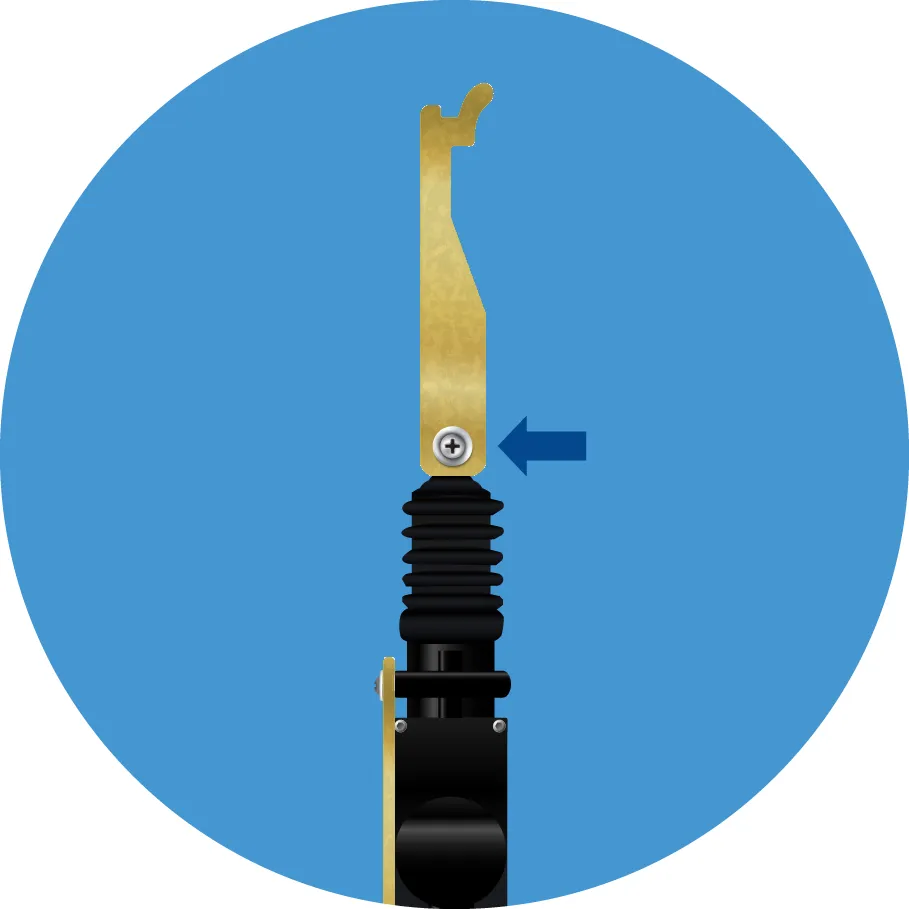

• 2Fijá la chapas de los cabezales en cada uno de los actuadores mediantes los tornillos con tuerca.

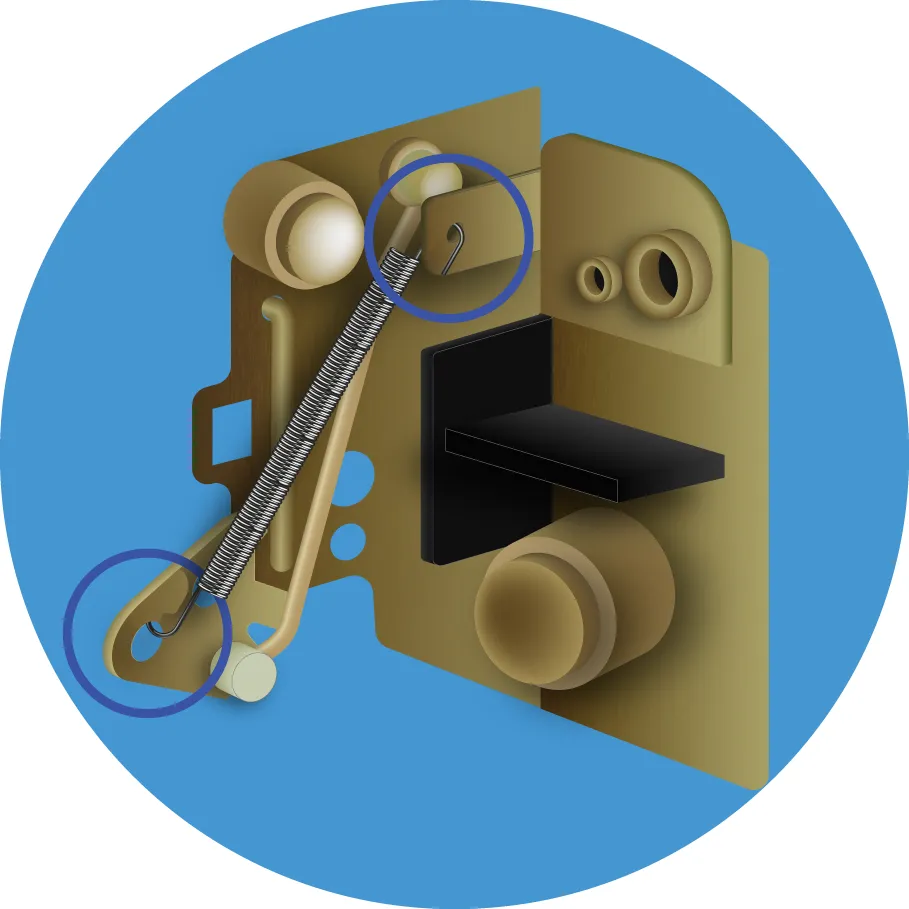

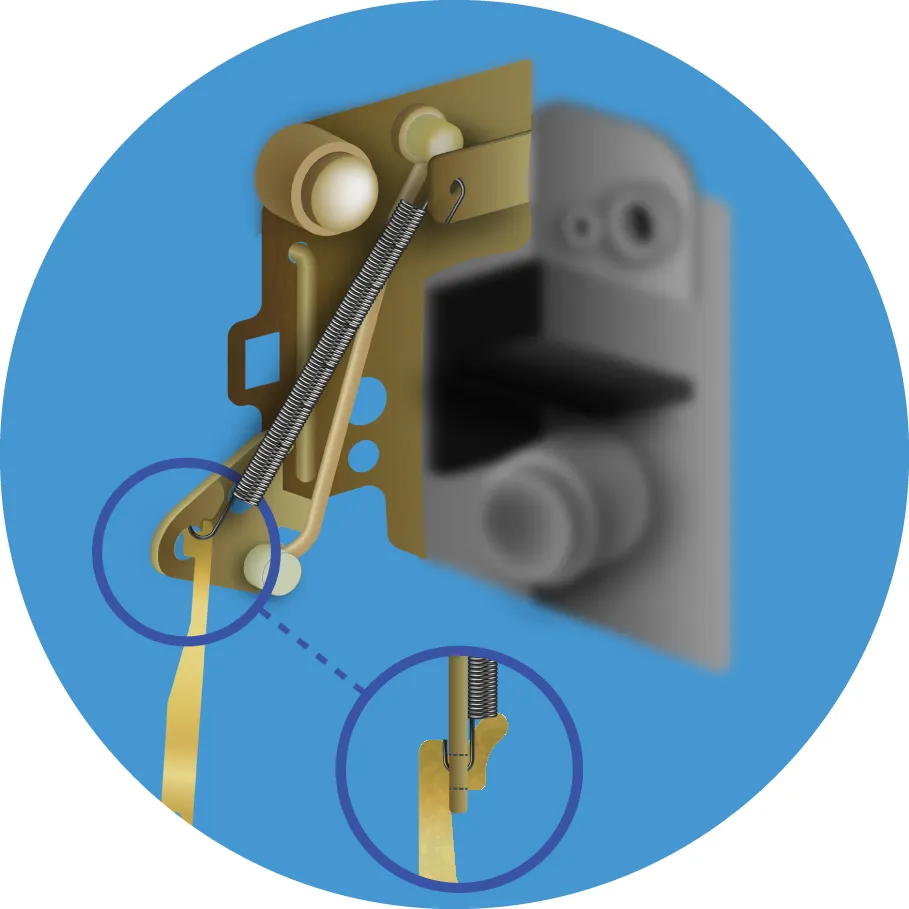

• 3Colocá los resortes de tensión que se incluyen con el producto en la cerradura, del mismo modo que se observa en la imagen.
• 4Insertá las chapas de los cabezales en el mecanismo de la cerradura de cada puerta, haciéndolos pasar por el orificio correspondiente, hasta que traben.

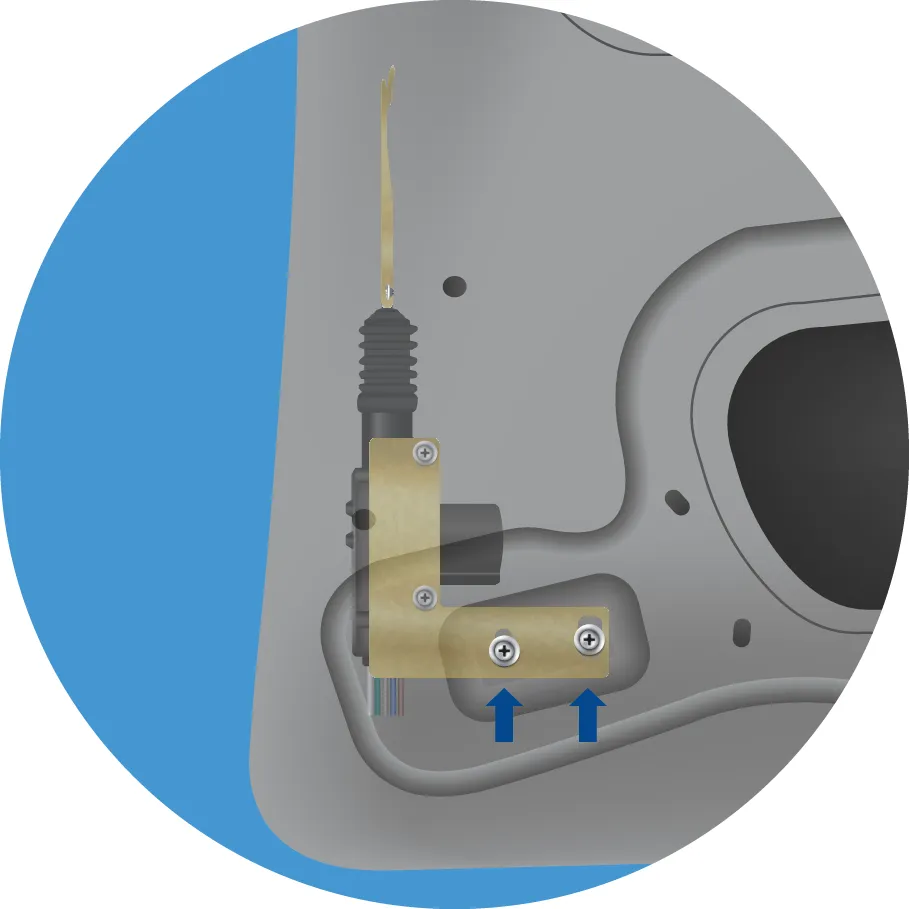

• 5Finalmente, fijá los actuadores a las puertas haciendo coincidir los dos orificios que posee cada una de las chapas en forma de L con los del panel de cada puerta.
