Identificación de las partes

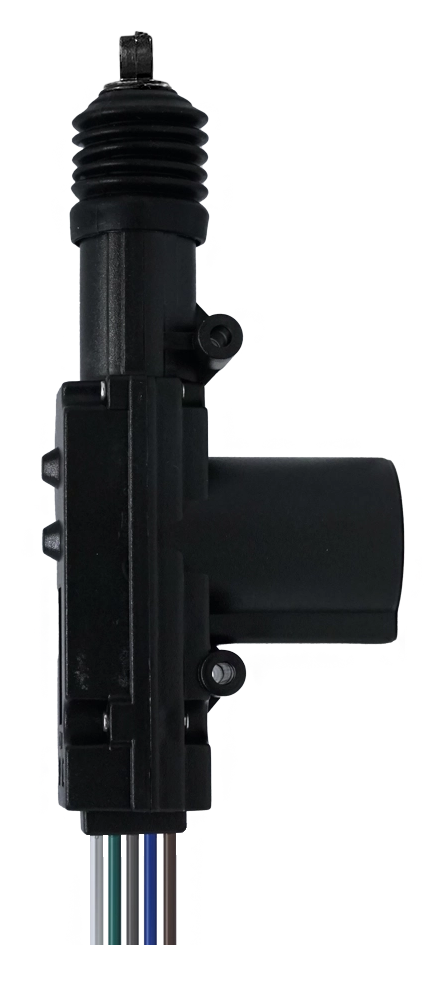

• 1Actuadores de puertas (2)

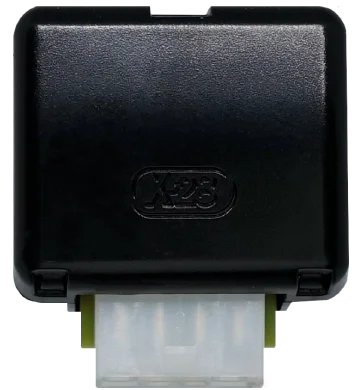

• 3Módulo MACPK

Accesorios

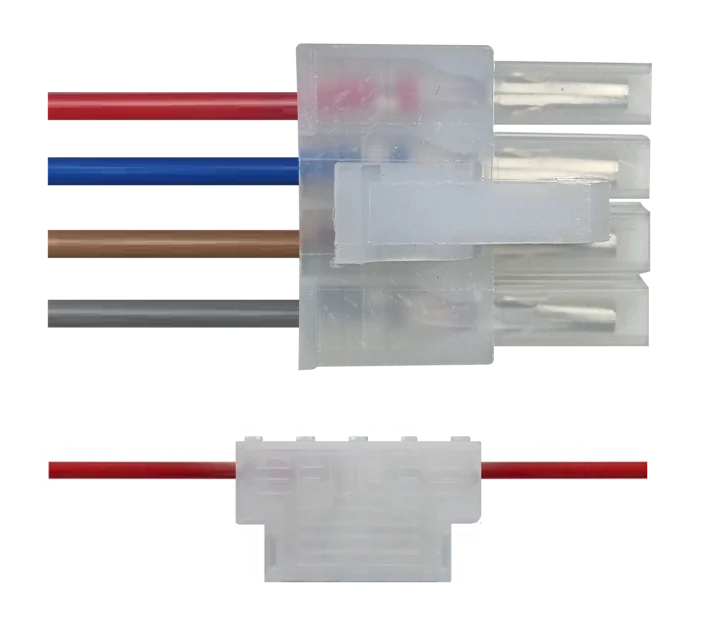

• Precableado

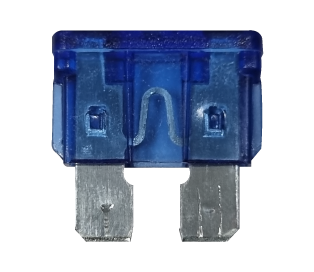

• Fusible 15 A

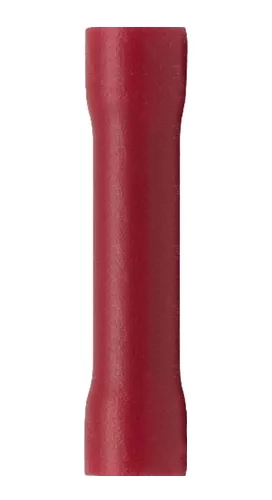

• Terminal de empalme preaislado (14)

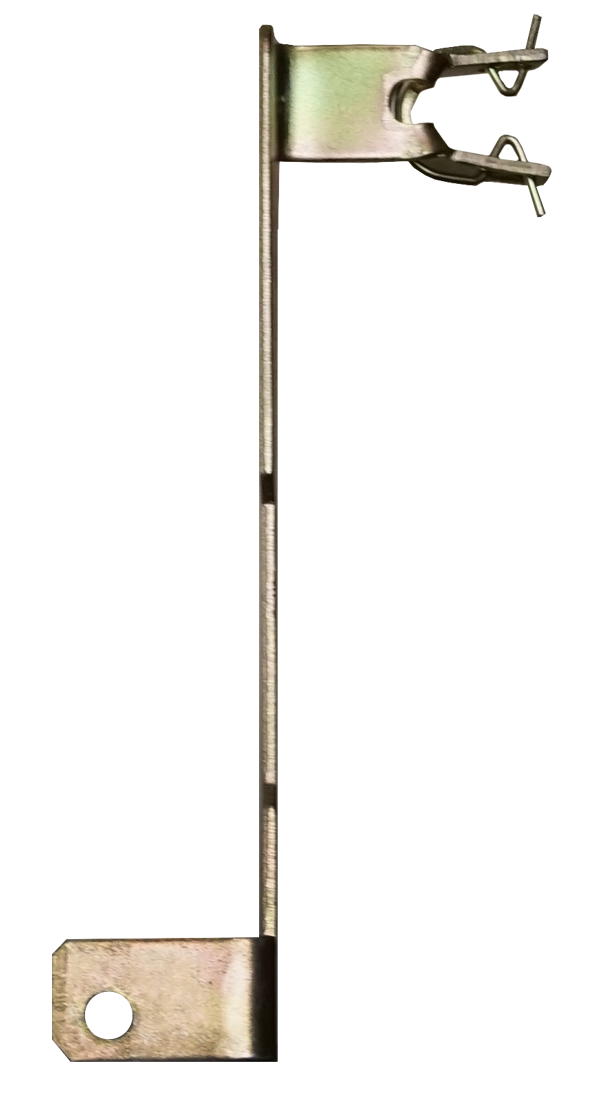

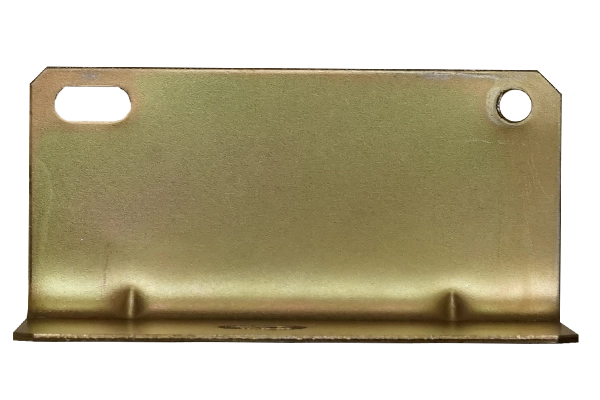

• Chapa para montaje de actuador (2)

• Chapa de cabezal (2)

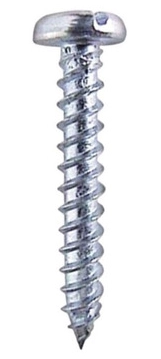

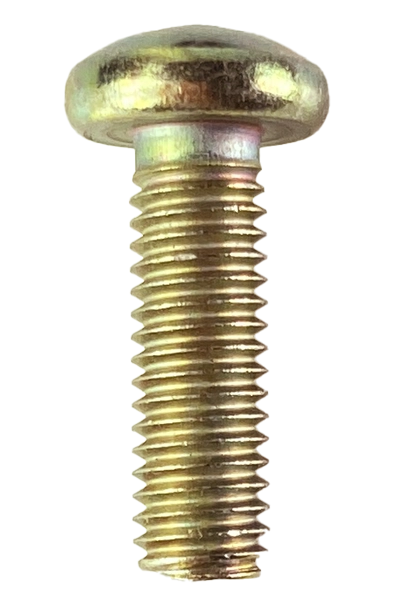

• Tornillos para fijación de chapa con actuadores (4)

• Tornillos para fijación al panel de la puerta (4)

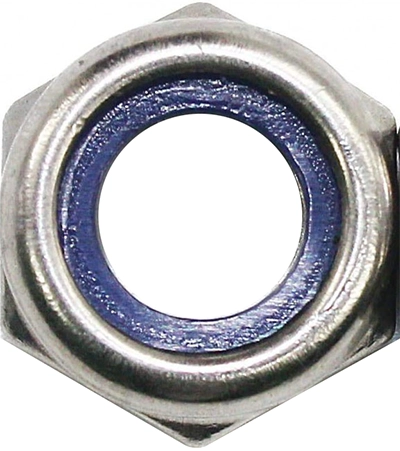

• Tuerca con tope (4)

Principio de Funcionamiento

El Kit Abre Cierra Puertas K132 es un sistema centralizado de apertura y cierre diseñado para vehículos Fiat Palio de dos puertas, de modelos anteirores a 2003. Este conjunto incluye dos actuadores que se encargan de activar el mecanismo de cierre de las puertas, así como un sistema de montaje específico para las puertas.
Además, se integra un módulo MACPK que desempeña la función de conectar la unidad central de alarma con los actuadores del sistema.
Este kit proporciona una solución eficaz y conveniente para mejorar la seguridad y la comodidad en el acceso al vehículo.

Conexión

• 1Conectá el precableado al conector del módulo MACPK.
• 2Conectá los dos actuadores de las puertas delanteras, mediante los cinco cables de conexión que posee cada uno, al precableado del MACPK, respetando los colores y realizando los empalmes de manera prolija.
• 3Conectá los dos actuadores de las puertas traseras, mediante los dos cables de conexión que posee cada uno, al precableado del MACPK, respetando los colores y realizando los empalmes de manera prolija.
• 4Conectá los cables restantes del precableado, gris (Abre) y verde (Cierra) a los cables gris y verde de la central de alarma respectivamente.
• 5Por último, conectá los cables rojo y negro a 12 VCC y GND.

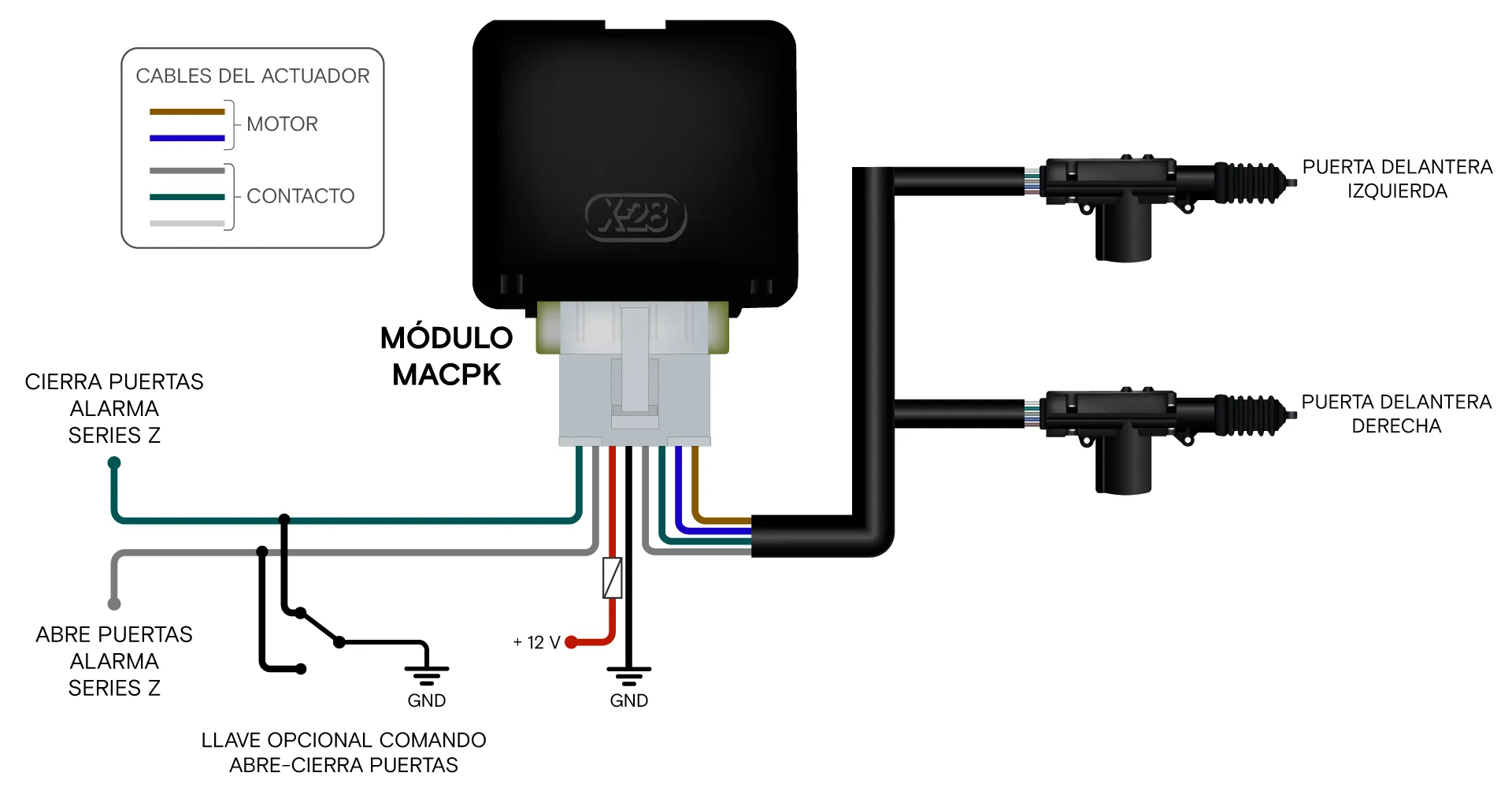

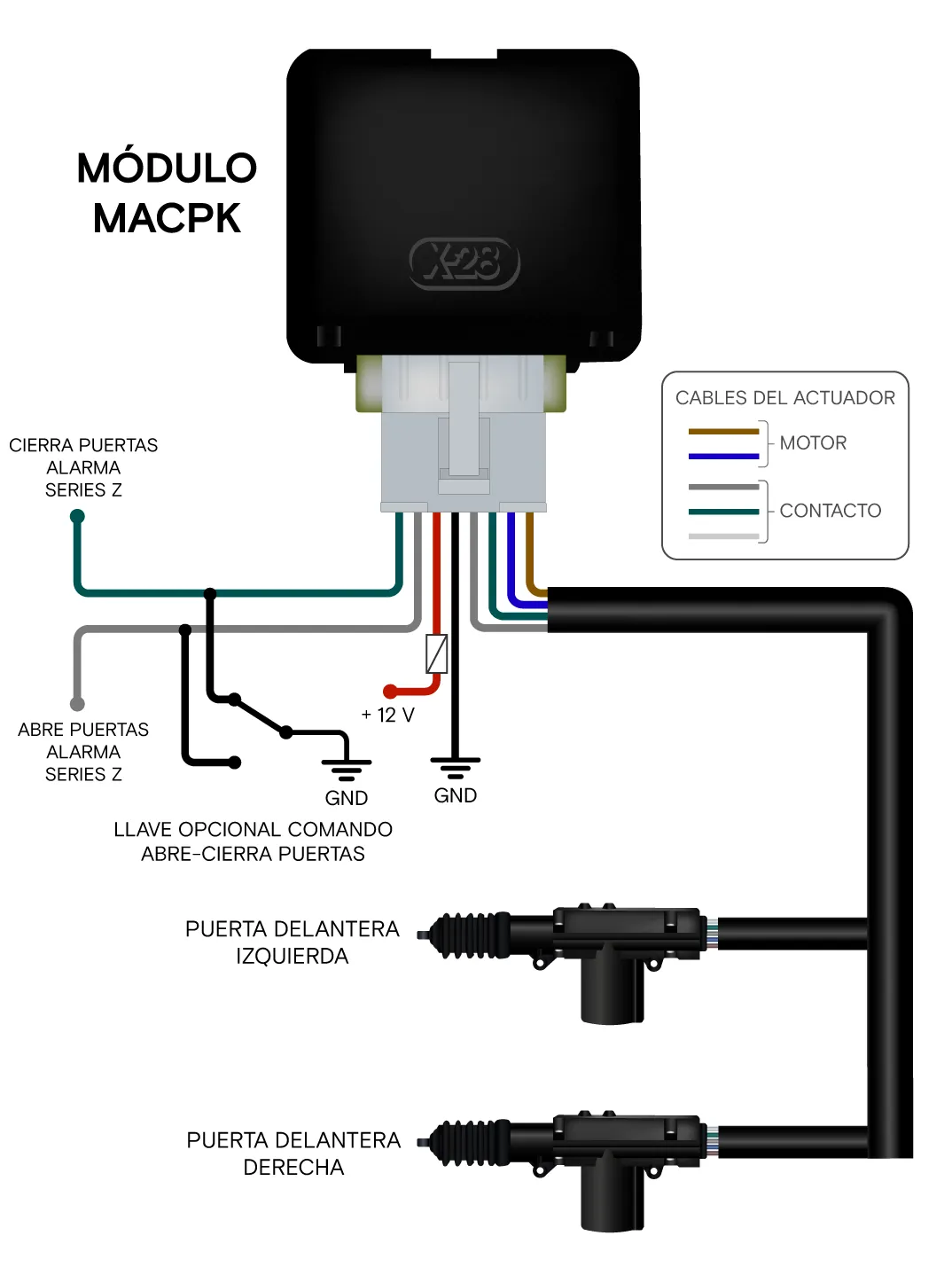

• 6Si el usuario desea comandar también la apertura y cierre centralizado desde una llave de comando ubicada en el habitáculo, se debe conectar como se indica en el diagrama.

Los cables de color azul y marrón suministran energía al motor de los actuadores y, dependiendo de la polaridad, los actuadores se moverán hacia arriba (posición abierta) o hacia abajo (posición cerrada).
Cuando el actuador está en la posición abierta, se produce la unión de los cables blanco y gris, mientras que el cable verde queda desconectado. Por el contrario, cuando el actuador se encuentra en la posición cerrada, los cables blanco y verde se conectan, y el cable gris queda desconectado.

Montaje

Para el montaje de los actuadores en las puertas, deben previamente desmontarse los paneles laterales de las mismas, dejando expuesto el mecanismo de la cerradura de cada una de las puertas.

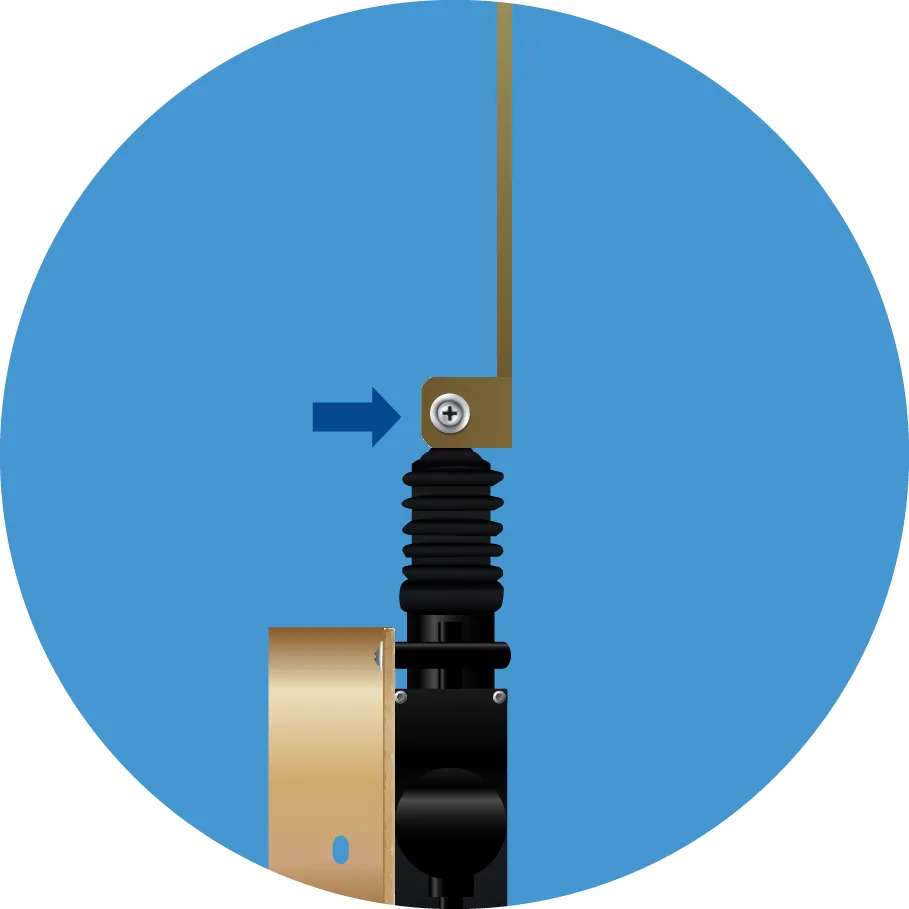

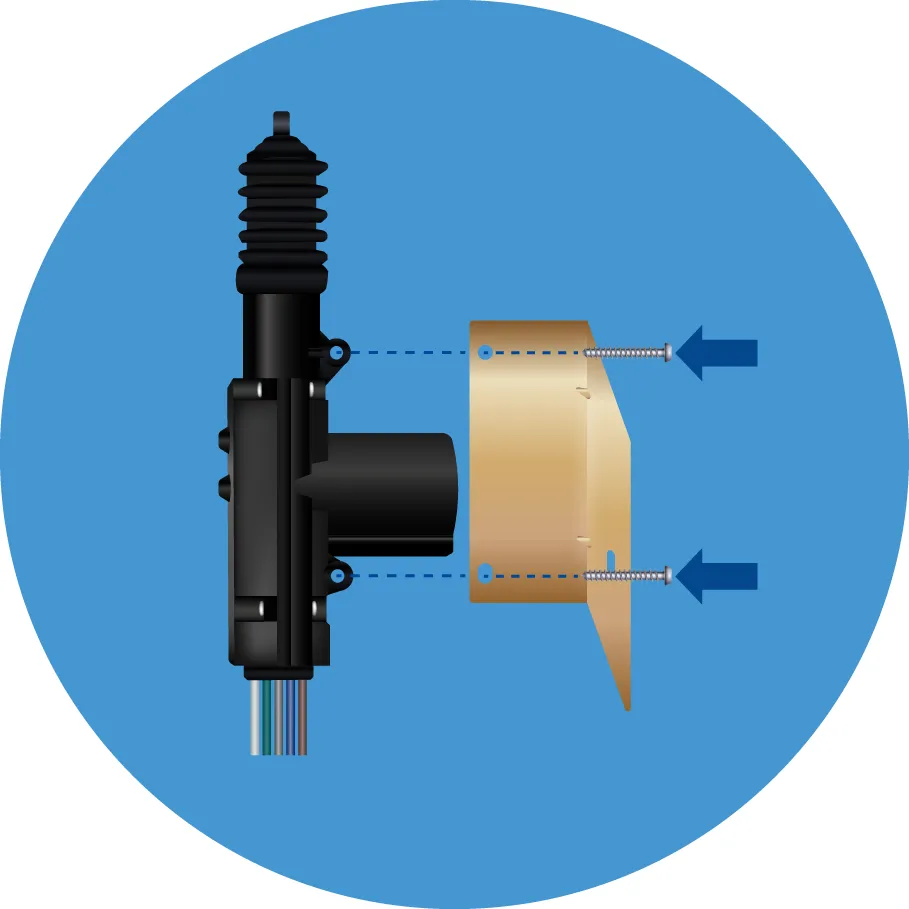

• 1Montá las chapas a los actuadores, orientadas del mismo modo que se observa en la primera imagen, mediante los tornillos grandes.
• 2Fijá las chapas de los cabezales en cada uno de los actuadores mediantes los tornillos con tuerca.

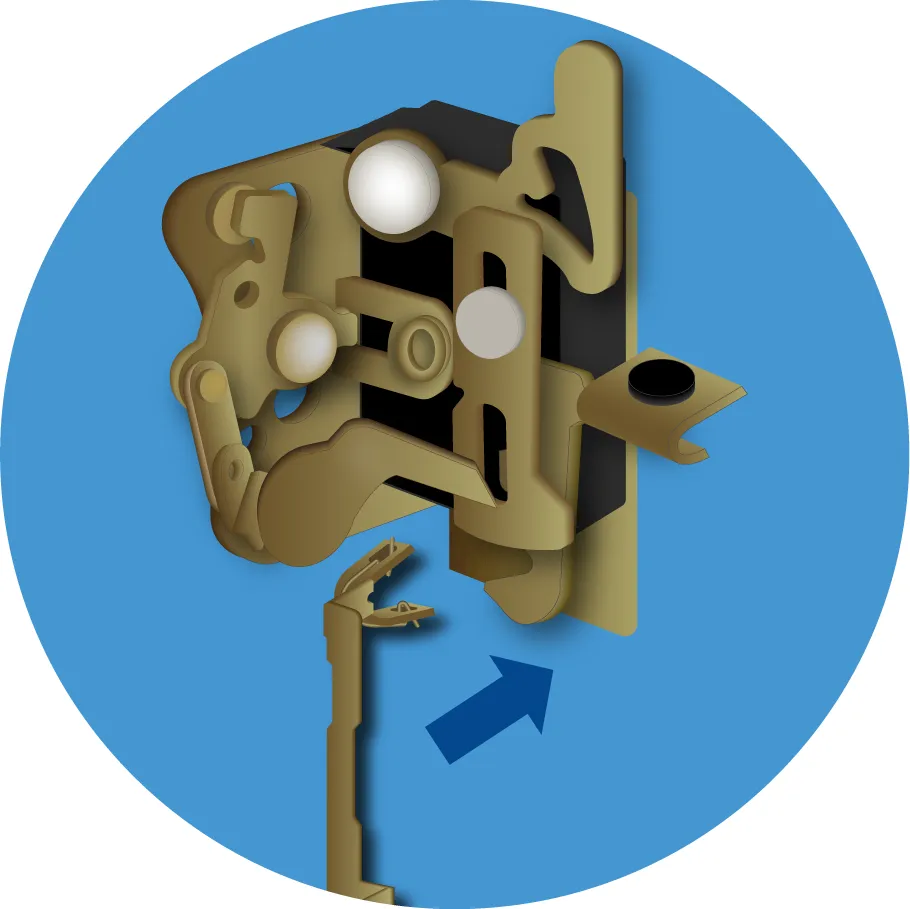

• 3Insertá las chapas de los cabezales en el mecanismo de la cerradura de cada puerta, haciéndolos pasar por el orificio correspondiente, hasta que traben.

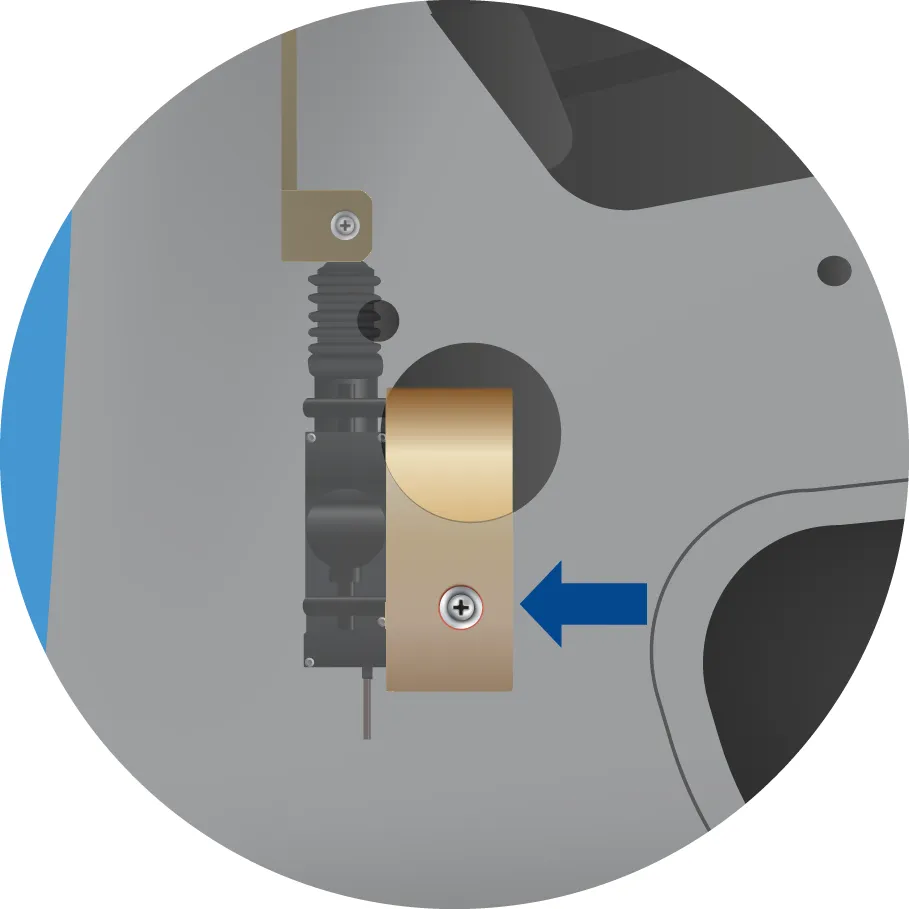

• 4Finalmente, fijá los actuadores a las puertas haciendo coincidir el orificio que posee cada una de las chapas con los de panel de cada puerta.
