Identificación de las partes

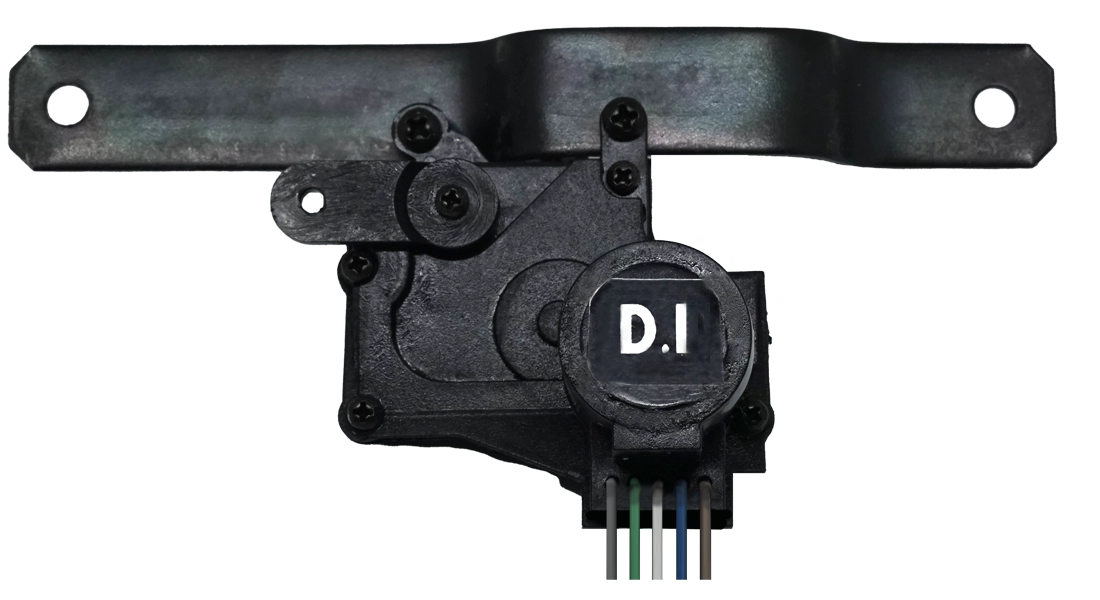

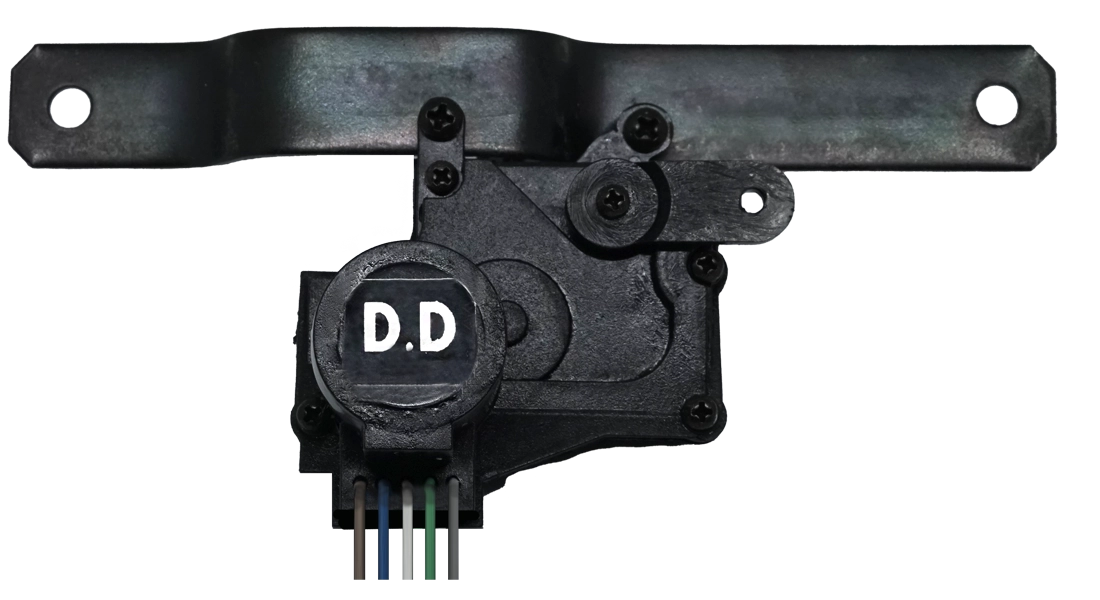

• 1Actuadores de puertas delanteras (x2)

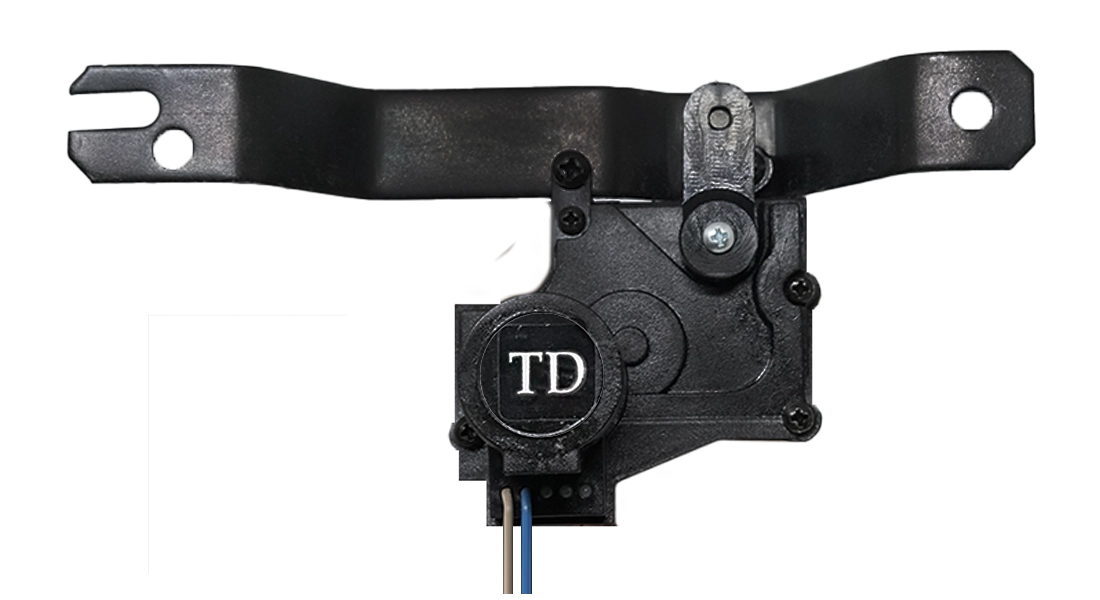

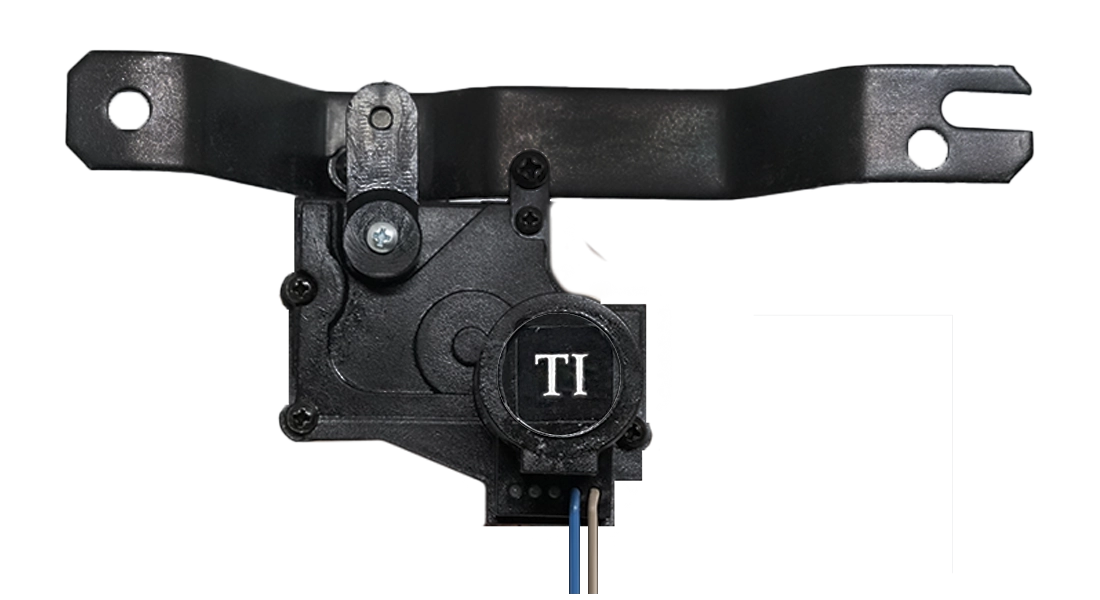

• 2Actuadores de puertas traseras (x2)

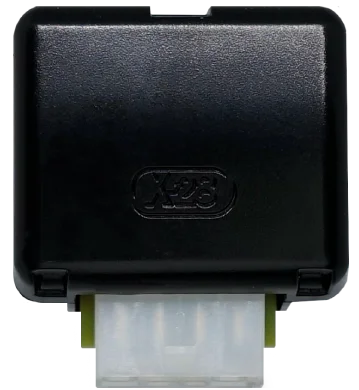

• 3Módulo MACPK

Accesorios

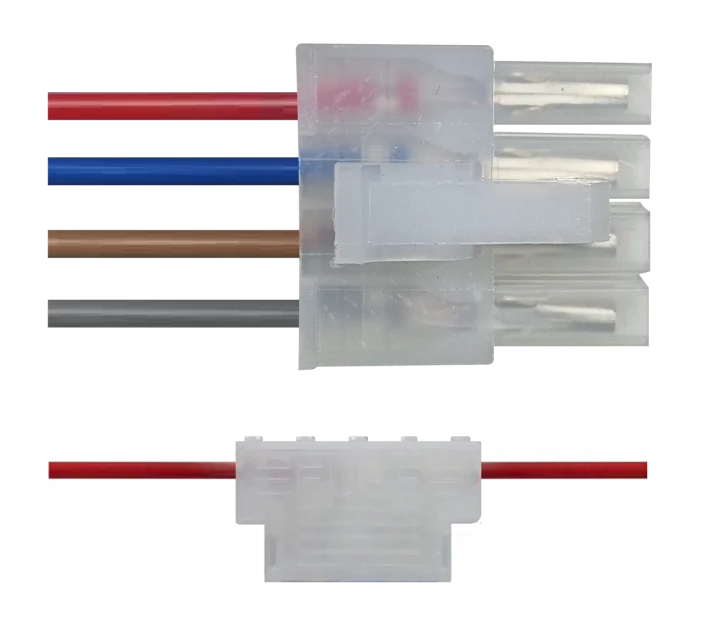

• Precableado

• Fusible 15 A

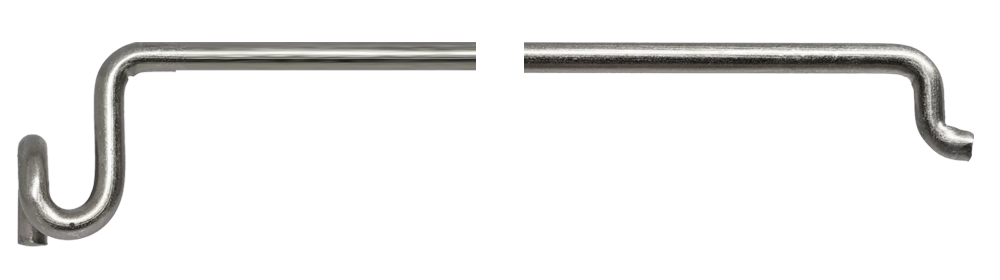

• Varilla de actuador delantero derecho

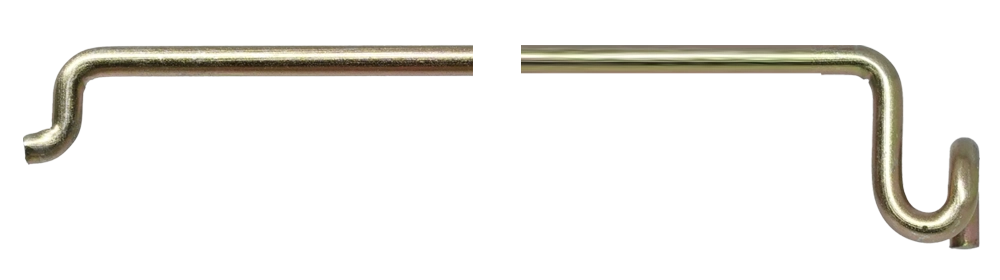

• Varilla de actuador delantero izquierdo

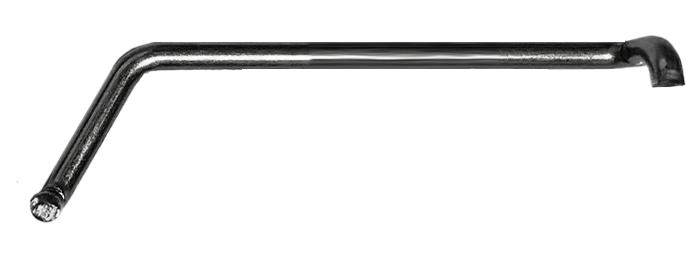

• Varillas de actuador trasero derecho

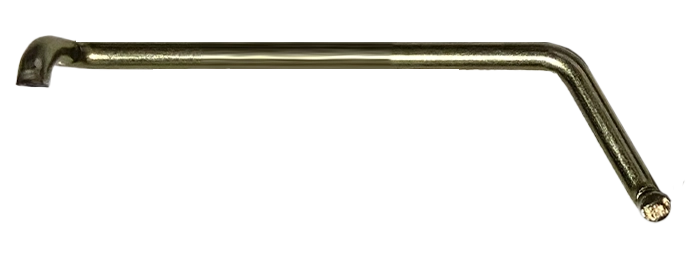

• Varillas de actuador trasero izquierdo

• Terminal de empalme preaislado (x14)

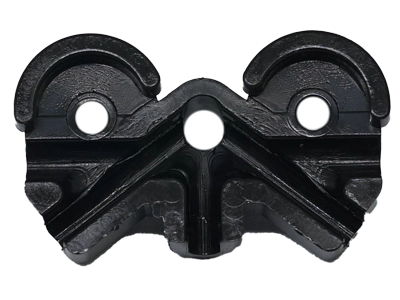

• Soporte de sujeción (x2)

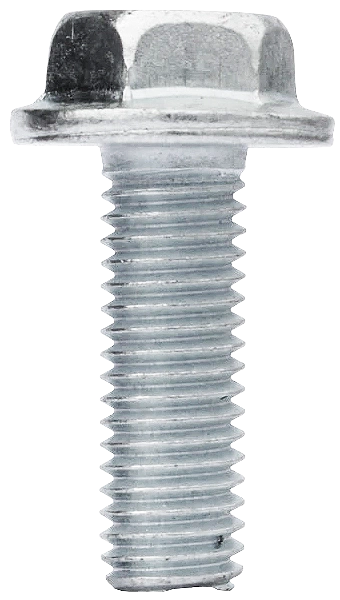

• Tornillos para fijación de actuadores (x8)

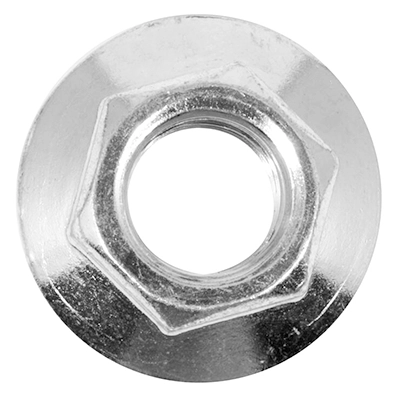

• Tuercas para fijación de actuadores (x8)

• Tornillos para fijación de soporte de sujeción (x4)

Principio de Funcionamiento

El Kit Abre Cierra Puertas K161 es un sistema centralizado de apertura y cierre diseñado para vehículos Renault Sandero y Logan de modelo 2015 o posterior. Este conjunto incluye cuatro actuadores que se encargan de activar el mecanismo de cierre de las puertas, así como un sistema de montaje específico para las puertas.
Además, se integra un módulo MACPK que desempeña la función de conectar la unidad central de alarma con los actuadores del sistema.
Este kit proporciona una solución eficaz y conveniente para mejorar la seguridad y la comodidad en el acceso al vehículo.

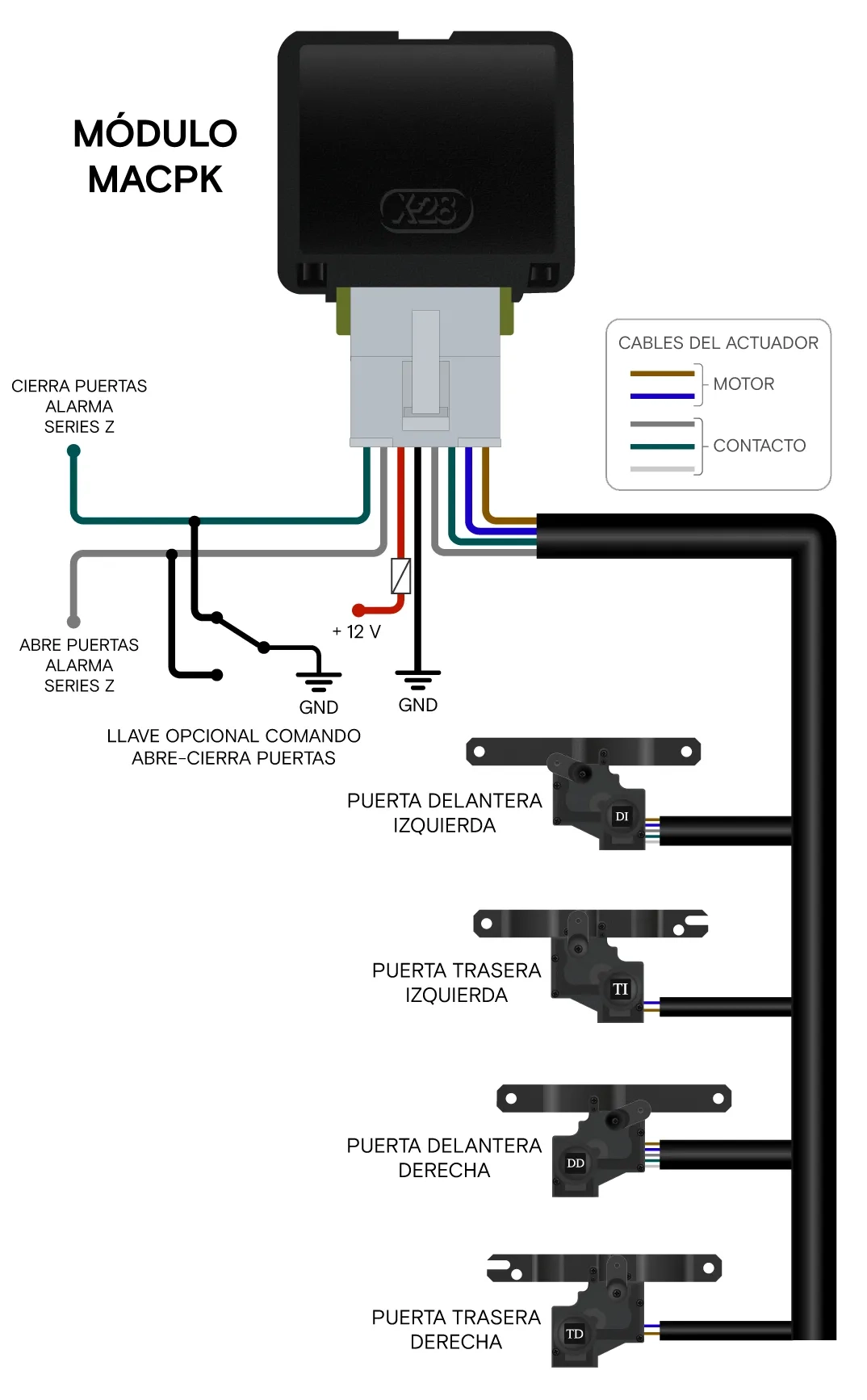

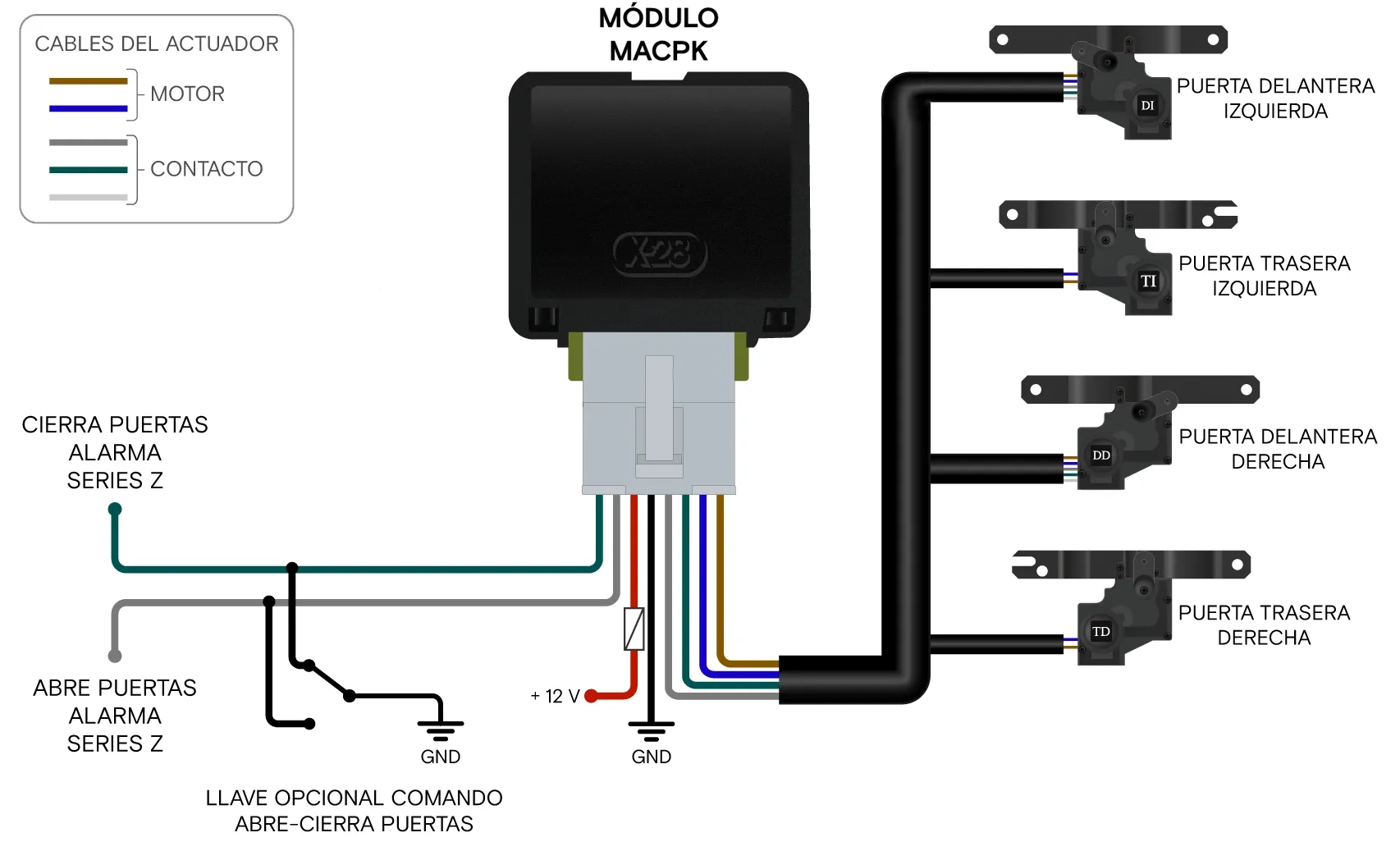

Conexión

• 1Conectá el precableado al conector del módulo MACPK.
• 2Conectá los dos actuadores de las puertas delanteras, mediante los cinco cables de conexión que posee cada uno, al precableado del MACPK, respetando los colores y realizando los empalmes de manera prolija.
• 3Conectá los dos actuadores de las puertas traseras, mediante los dos cables de conexión que posee cada uno, al precableado del MACPK, respetando los colores y realizando los empalmes de manera prolija.
• 4Conectá los cables restantes del precableado, gris (Abre) y verde (Cierra) a los cables gris y verde de la central de alarma respectivamente.
• 5Por último, conectá los cables rojo y negro a 12 VCC y GND.
• 6Si el usuario desea comandar también la apertura y cierre centralizado desde una llave de comando ubicada en el habitáculo, se debe conectar como se indica en el diagrama.

Los cables de color azul y marrón suministran energía al motor de los actuadores y, dependiendo de la polaridad, los actuadores se moverán hacia arriba (posición abierta) o hacia abajo (posición cerrada).
Cuando el actuador está en la posición abierta, se produce la unión de los cables blanco y gris, mientras que el cable verde queda desconectado. Por otro lado, cuando el actuador se encuentra en la posición cerrada, los cables blanco y verde se conectan, y el cable gris queda desconectado.

Montaje

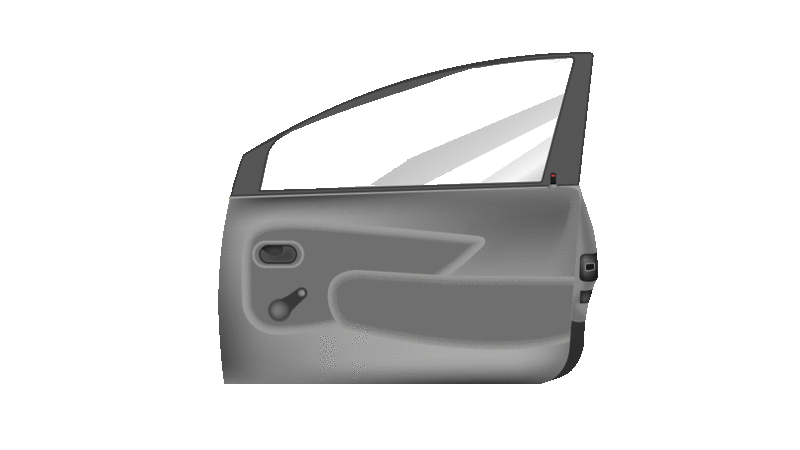

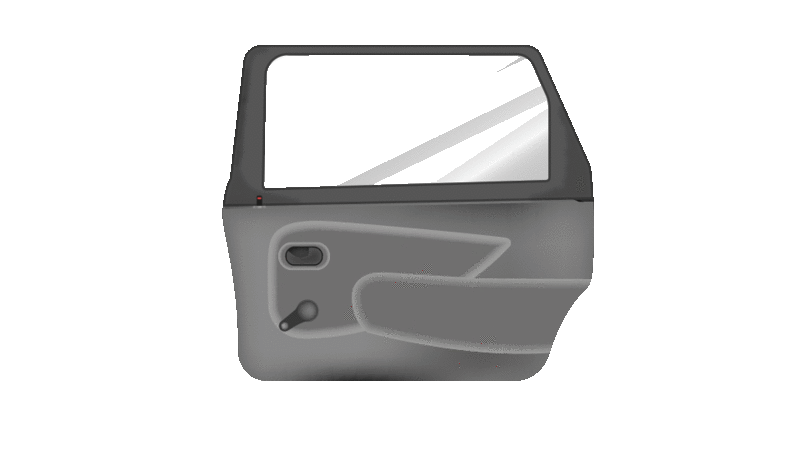

Para el montaje de los actuadores en las puertas, deben previamente desmontarse los paneles laterales de las mismas, dejando expuesto el mecanismo de la cerradura de cada una de las puertas.

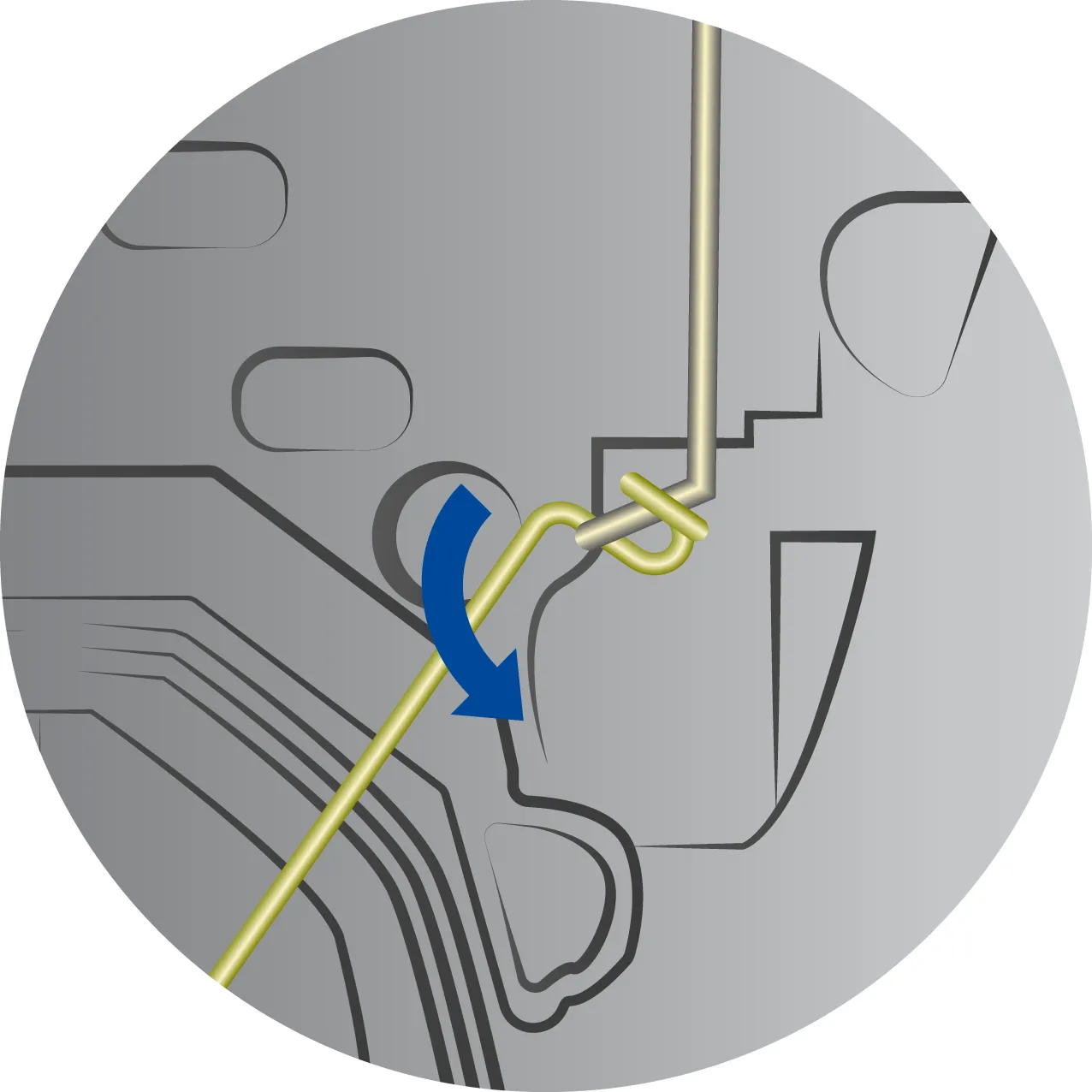

• 1Encastrá la varilla del motor dentro de la varilla del pestillo, haciéndola girar sobre su eje para trabarla, de modo que no pueda salirse a menos que la gires nuevamente.

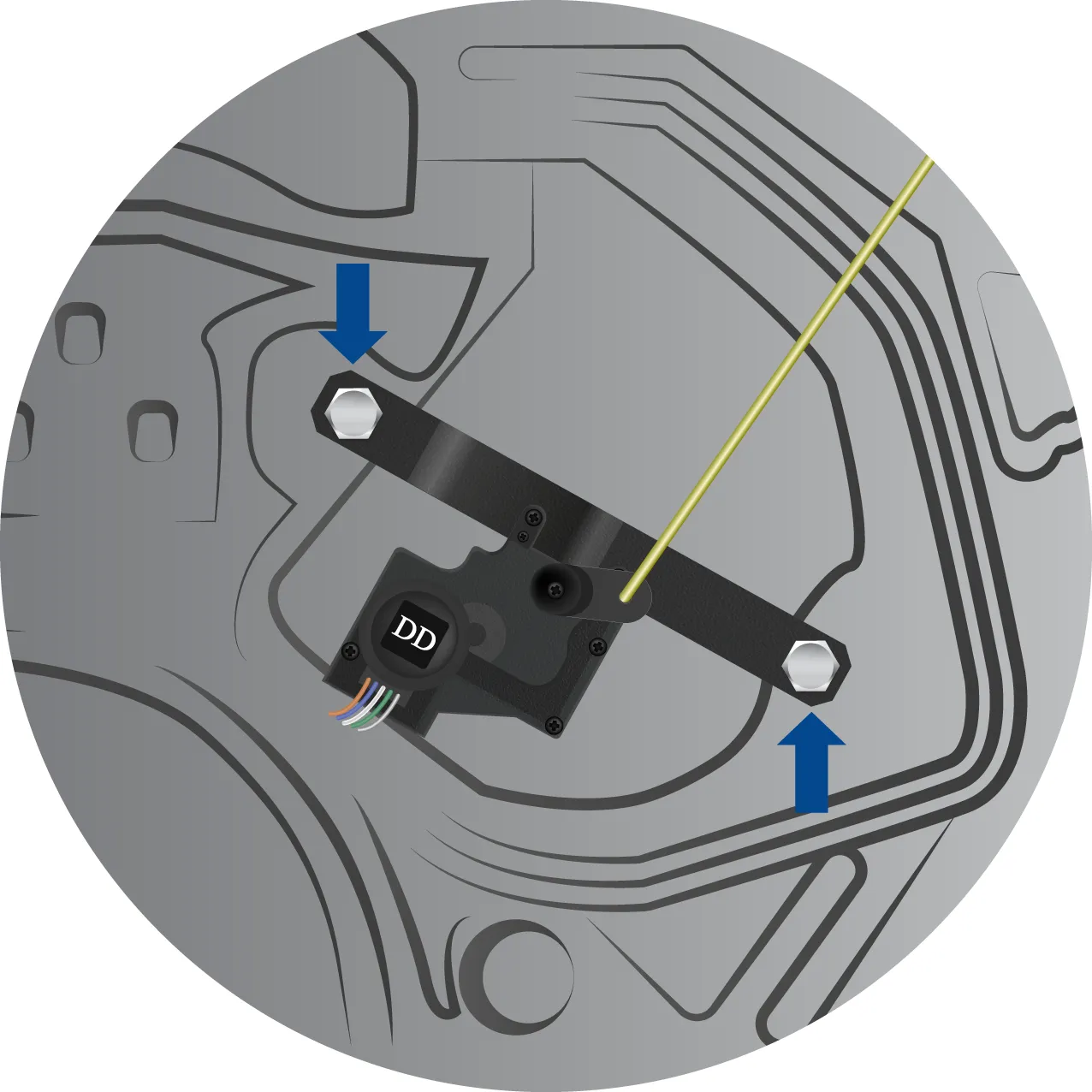

• 2Colocá la varilla en la leva del motor, asegurándote de que no se gire ni se suelte de la varilla del pestillo. Después, fijá el motor en las perforaciones de la puerta utilizando los tornillos incluidos en el Kit, tal como se ilustra en las imágenes.
• 3Fijá el motor en las perforaciones de la puerta utilizando los tornillos y tuercas incluidos en el Kit, tal como se observa en la imagen.

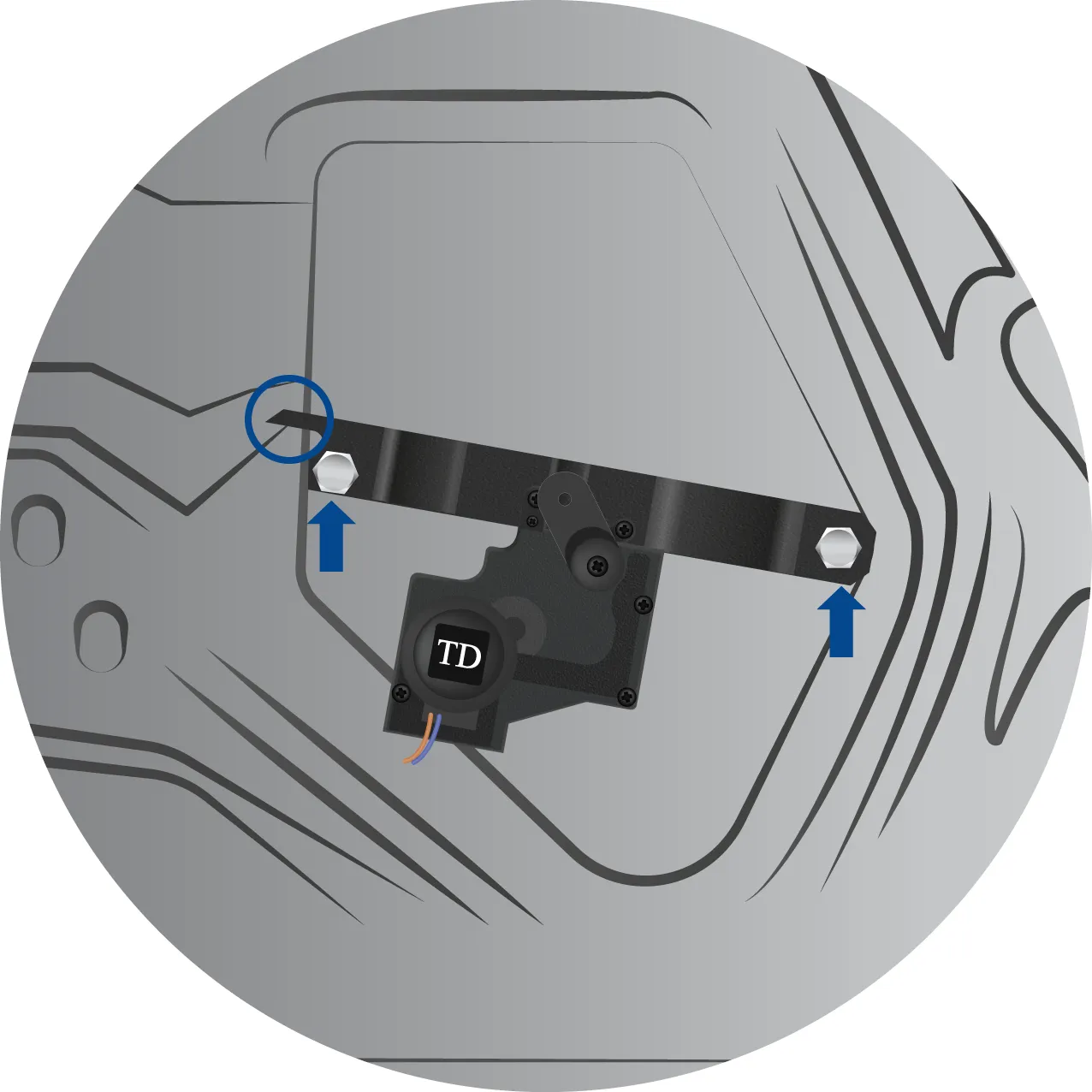

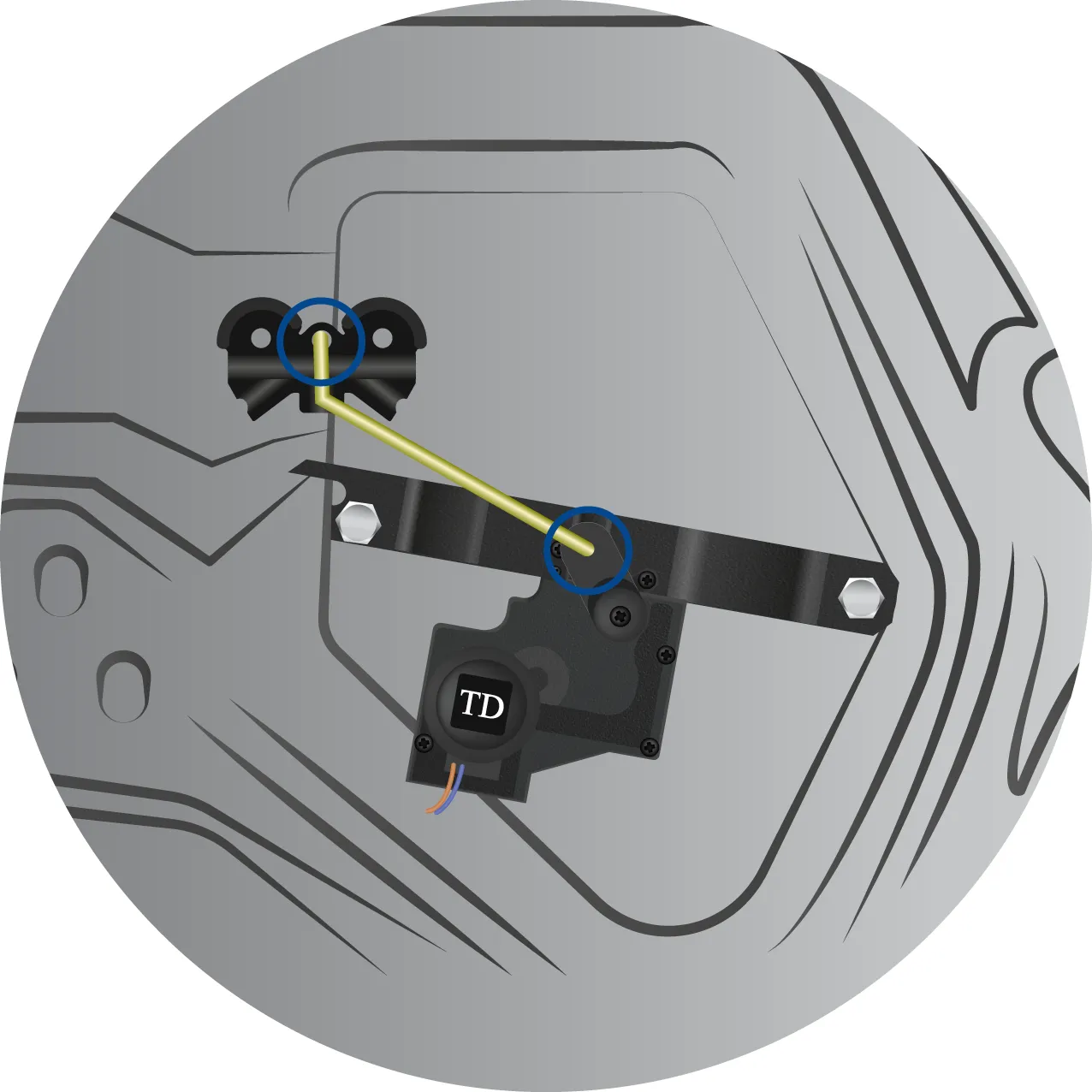

• 1Ubicá el motor en su posición final como se observa en la imagen y fijalo mediante los tornillos provistos con el kit.
• 2Insertá la varilla del motor en la leva del mismo.

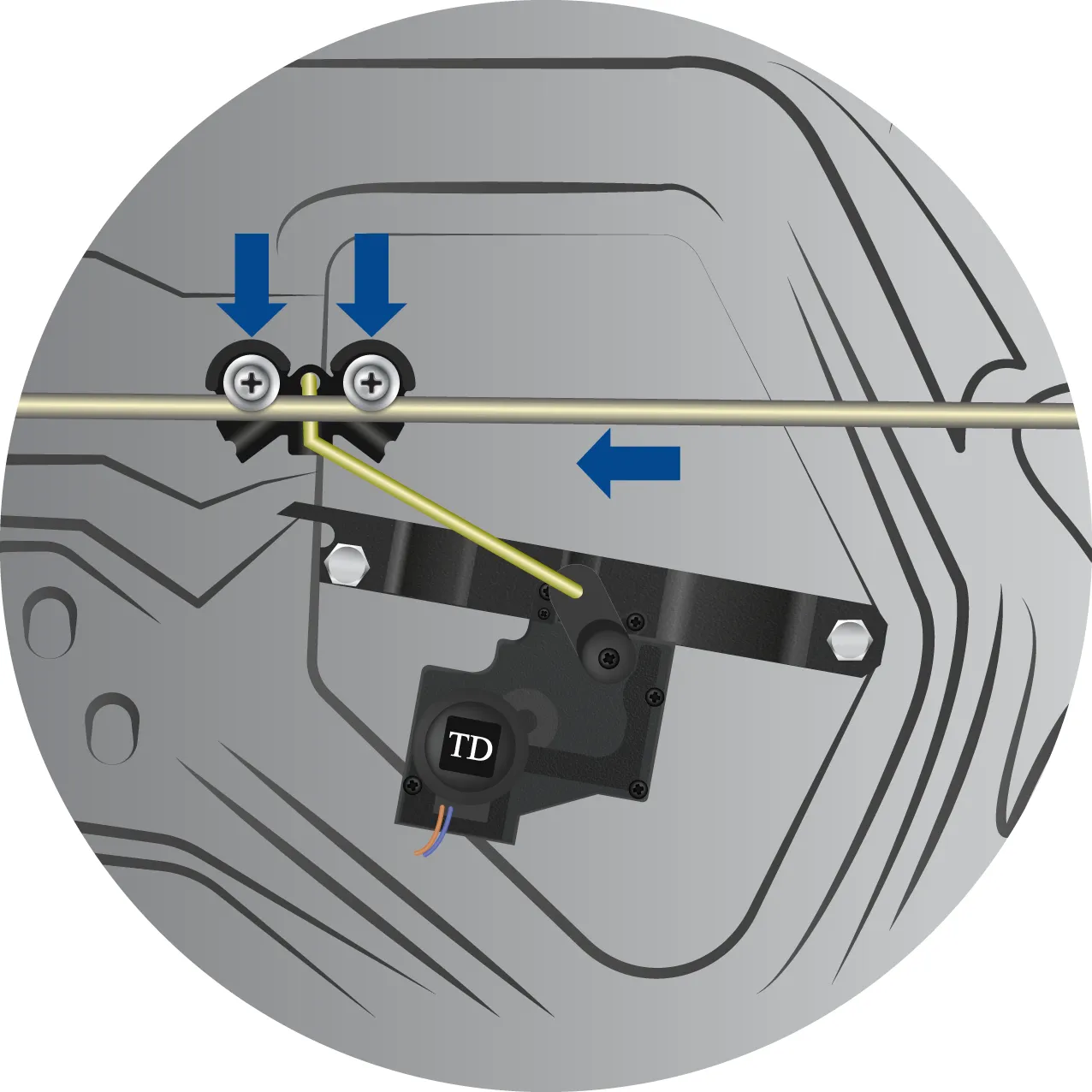

• 3Insertá el soporte de sujeción en la varilla del motor.
• 4Con la varilla del motor ya insertada en el soporte de sujeción, insertá sobre esta, dentro del mismo soporte, la varilla del pestillo de la puerta, asegurándote de que esté retraída hacia la cerradura.
• 5Por último, colocá los tornillos del soporte de sujeción, los cuales fijarán al mismo tiempo las dos varillas dentro del mismo soporte.
