Identificación de las partes

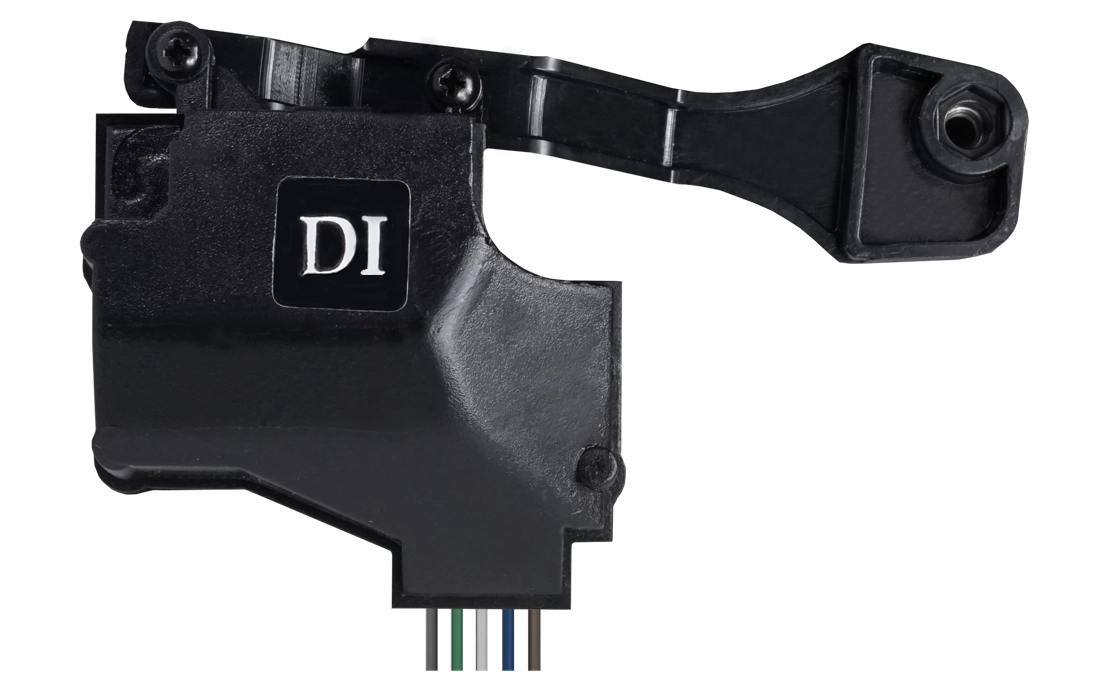

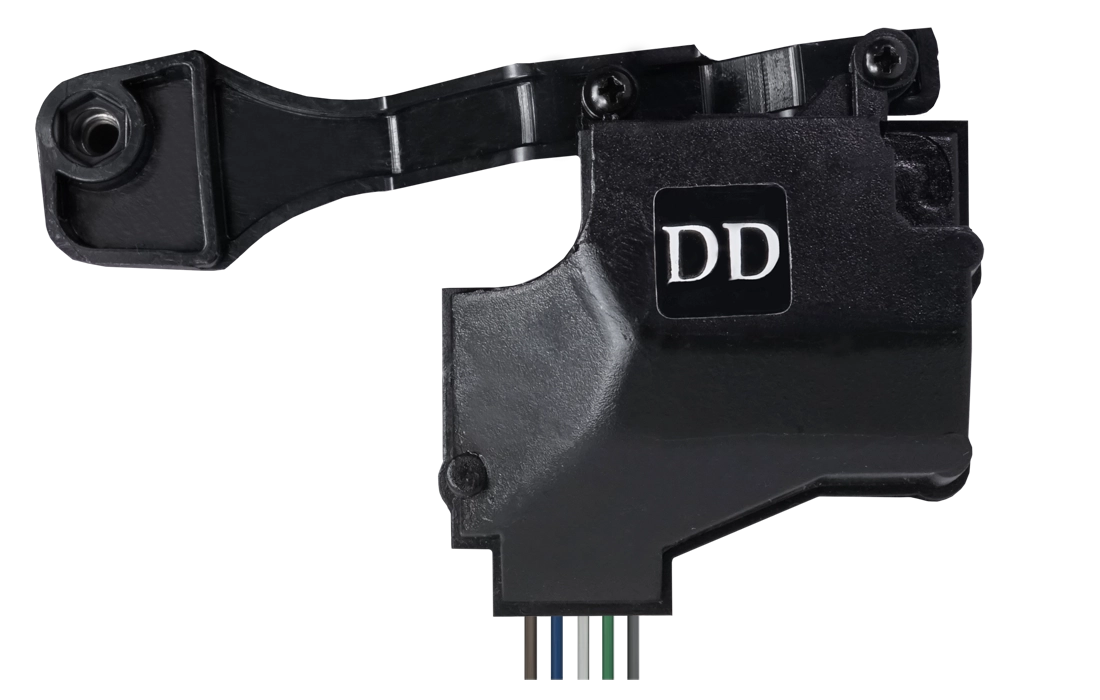

• 1Actuadores de puertas delanteras (x2)

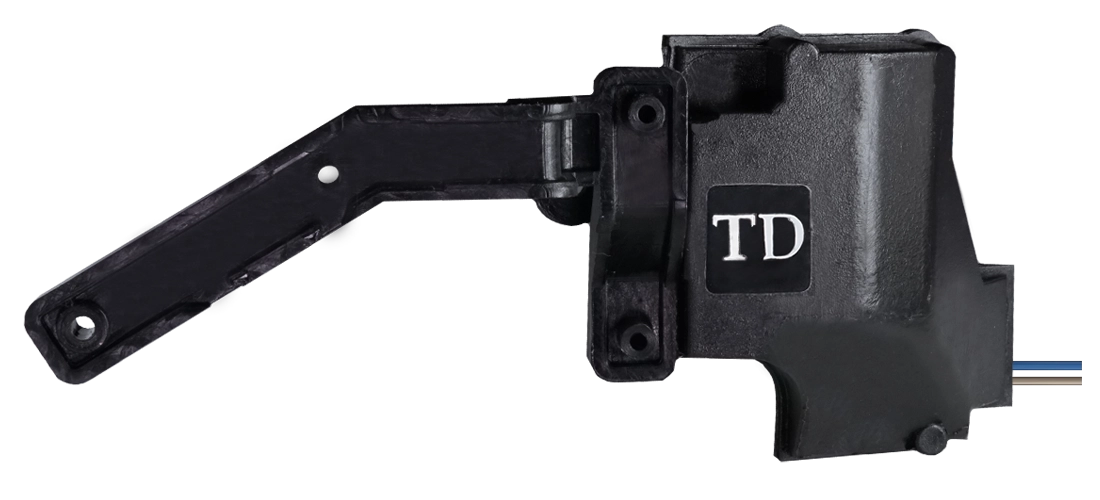

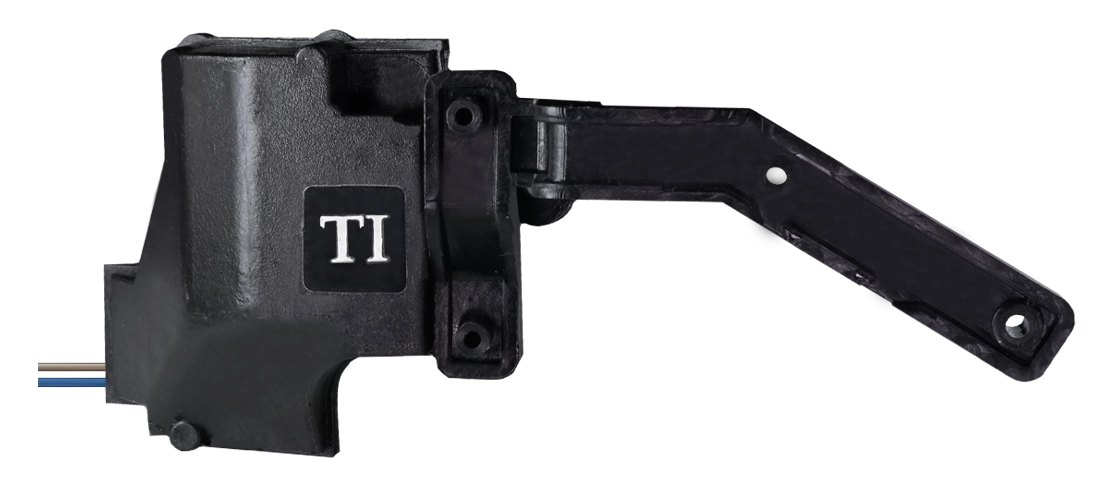

• 2Actuadores de puertas traseras (x2)

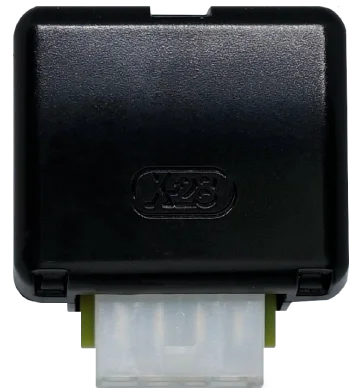

• 3Módulo MACPK

Accesorios

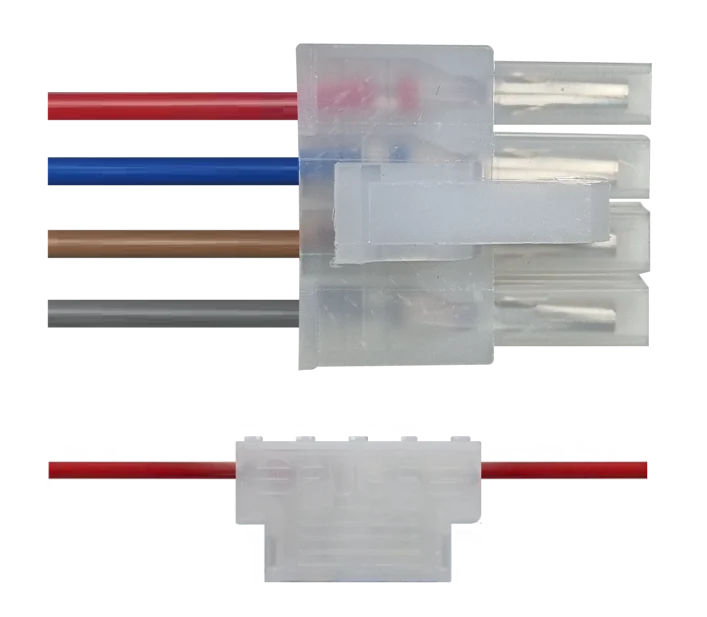

• Precableado

• Fusible 15 A

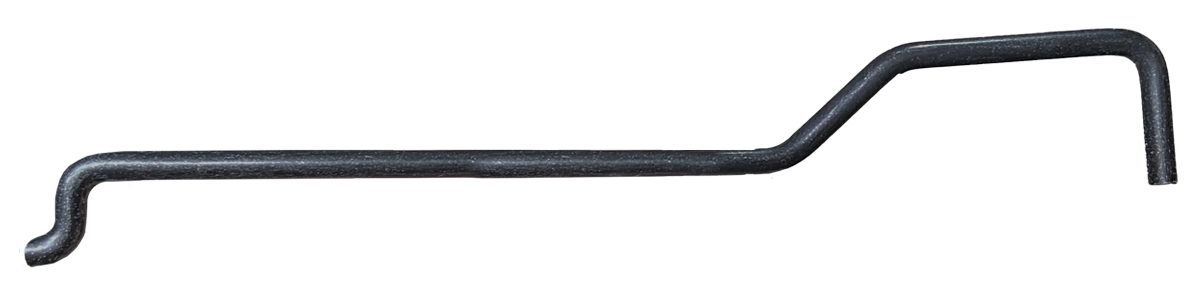

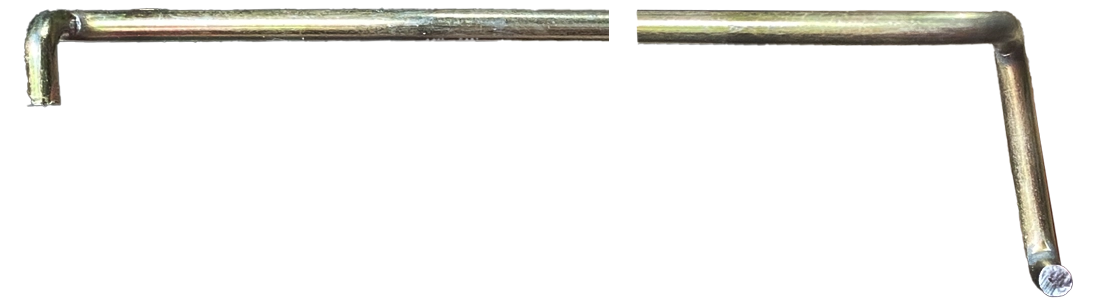

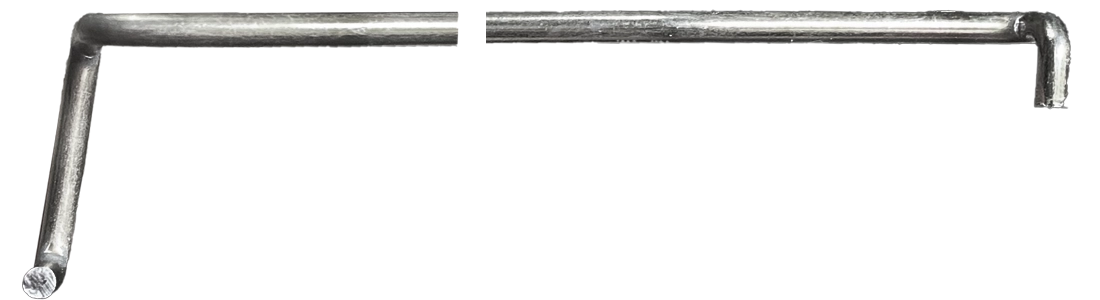

• Varilla de actuador delantero derecho

• Varilla de actuador delantero izquierdo

• Varillas de actuador trasero derecho

• Varillas de actuador trasero izquierdo

• Terminal de empalme preaislado (x14)

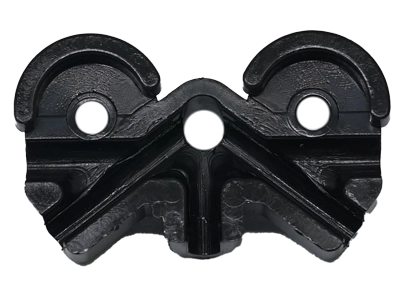

• Soporte de sujeción (x2)

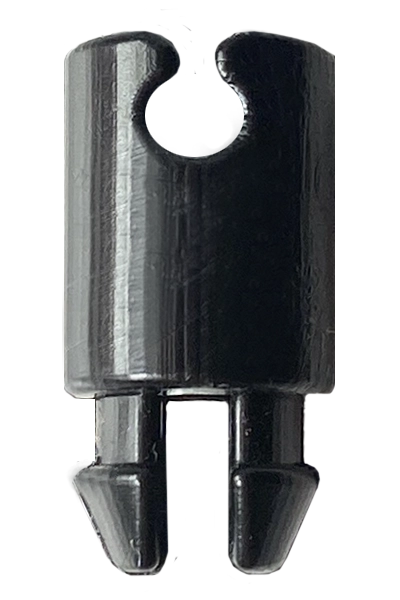

• Acople de sujeción (x2)

• Tornillos para fijación de actuadores traseros (x4)

• Tornillos para fijación de actuadores delanteros (x2)

• Tornillos para fijación de soporte de sujeción (x4)

Principio de Funcionamiento

El Kit Abre Cierra Puertas K192 es un sistema centralizado de apertura y cierre diseñado para vehículos Chevrolet Agile de modelo 2009 al 2014 inclusive. Este conjunto incluye cuatro actuadores que se encargan de activar el mecanismo de cierre de las puertas, así como un sistema de montaje específico para las puertas.
Además, se integra un módulo MACPK que desempeña la función de conectar la unidad central de alarma con los actuadores del sistema.
Este kit proporciona una solución eficaz y conveniente para mejorar la seguridad y la comodidad en el acceso al vehículo.

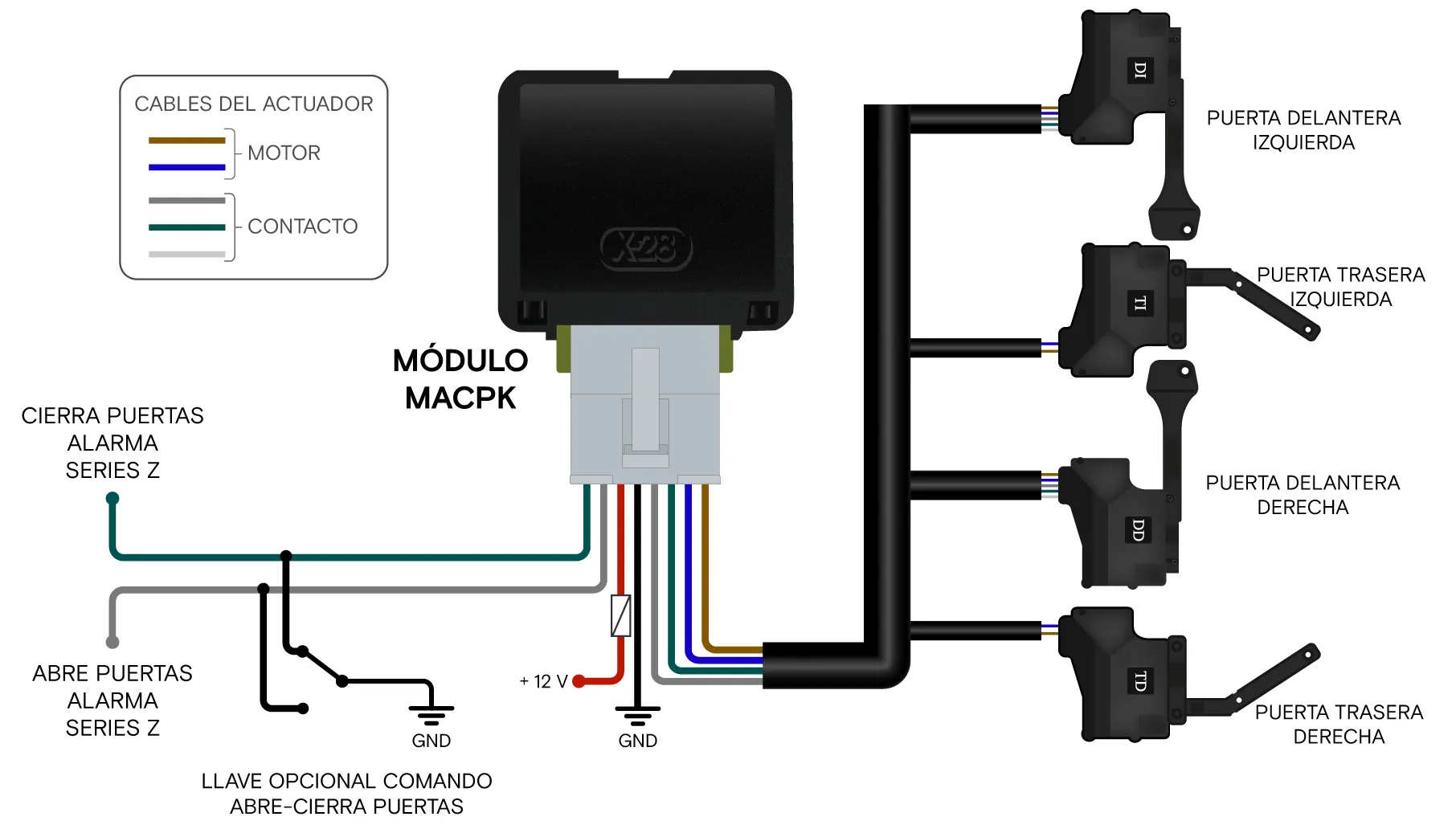

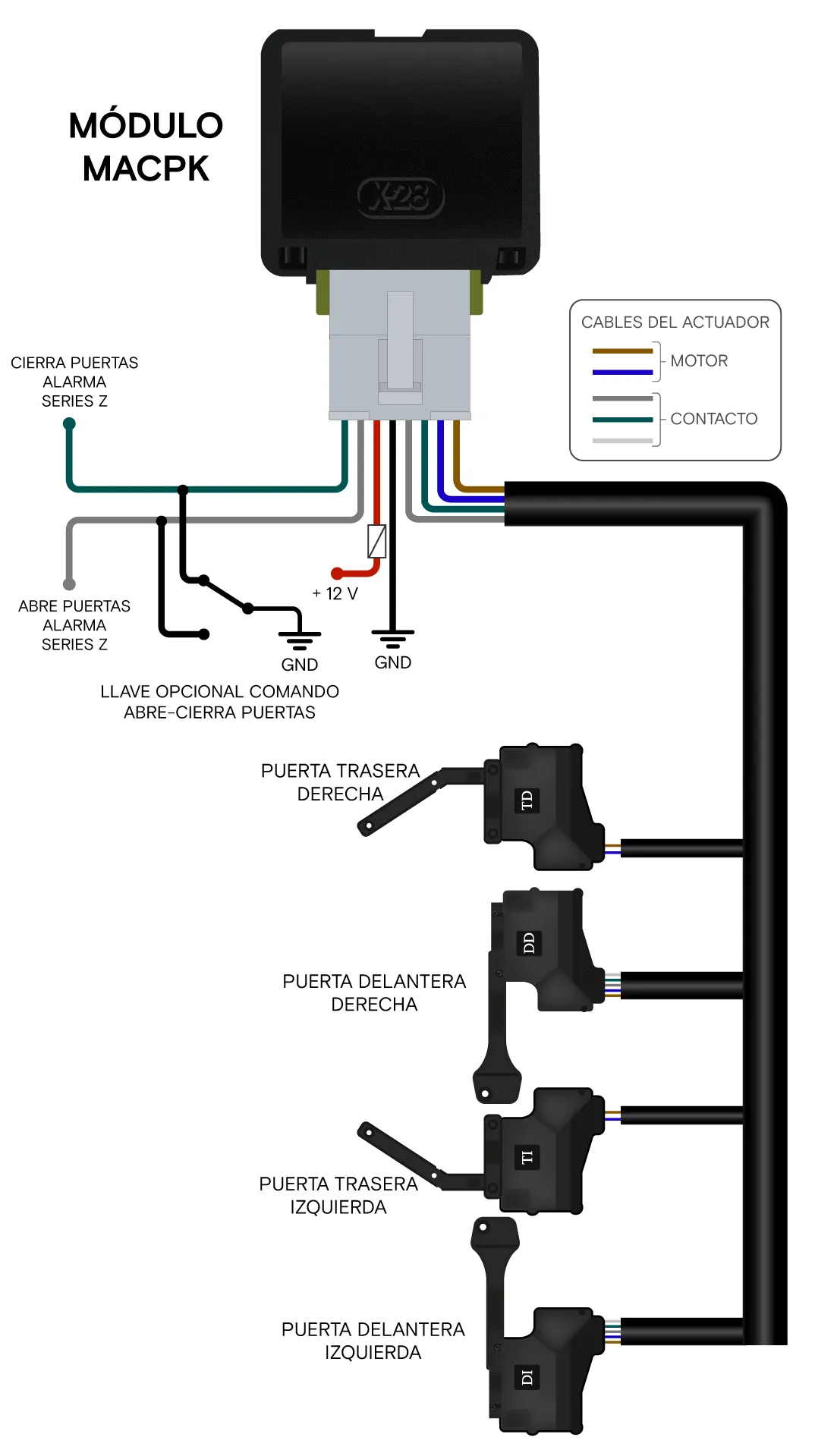

Conexión

• 1Conectá el precableado al conector del módulo MACPK.
• 2Conectá los dos actuadores de las puertas delanteras, mediante los cinco cables de conexión que posee cada uno, al precableado del MACPK, respetando los colores y realizando los empalmes de manera prolija.
• 3Conectá los dos actuadores de las puertas traseras, mediante los dos cables de conexión que posee cada uno, al precableado del MACPK, respetando los colores y realizando los empalmes de manera prolija.
• 4Conectá los cables restantes del precableado, gris (Abre) y verde (Cierra) a los cables gris y verde de la central de alarma respectivamente.
• 5Por último, conectá los cables rojo y negro a 12 VCC y GND.
• 6Si el usuario desea comandar también la apertura y cierre centralizado desde una llave de comando ubicada en el habitáculo, se debe conectar como se indica en el diagrama.

Los cables de color azul y marrón suministran energía al motor de los actuadores y, dependiendo de la polaridad, los actuadores se moverán hacia arriba (posición abierta) o hacia abajo (posición cerrada).
Cuando el actuador está en la posición abierta, se produce la unión de los cables blanco y gris, mientras que el cable verde queda desconectado. Por otro lado, cuando el actuador se encuentra en la posición cerrada, los cables blanco y verde se conectan, y el cable gris queda desconectado.

Montaje

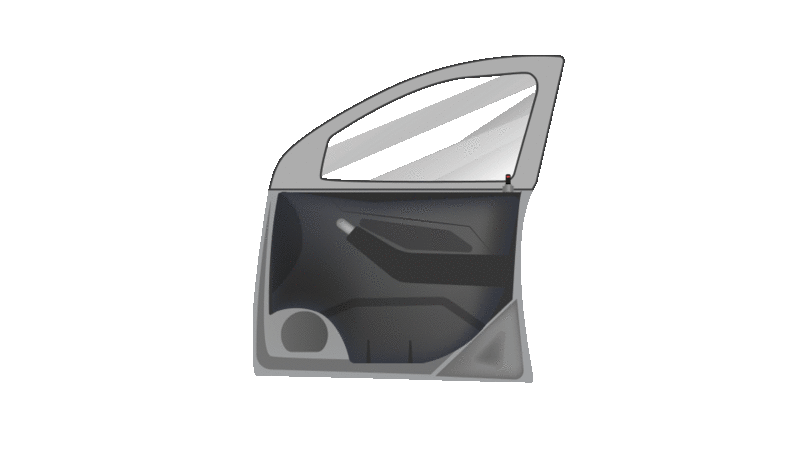

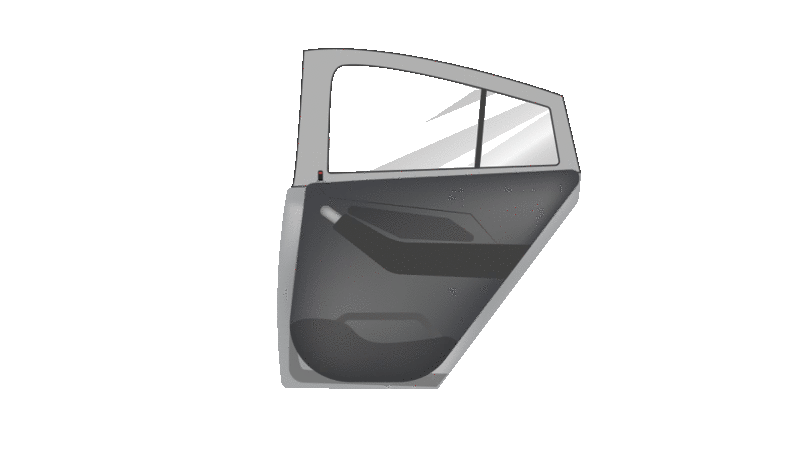

Para el montaje de los actuadores en las puertas, deben previamente desmontarse los paneles laterales de las mismas, dejando expuesto el mecanismo de la cerradura de cada una de las puertas.

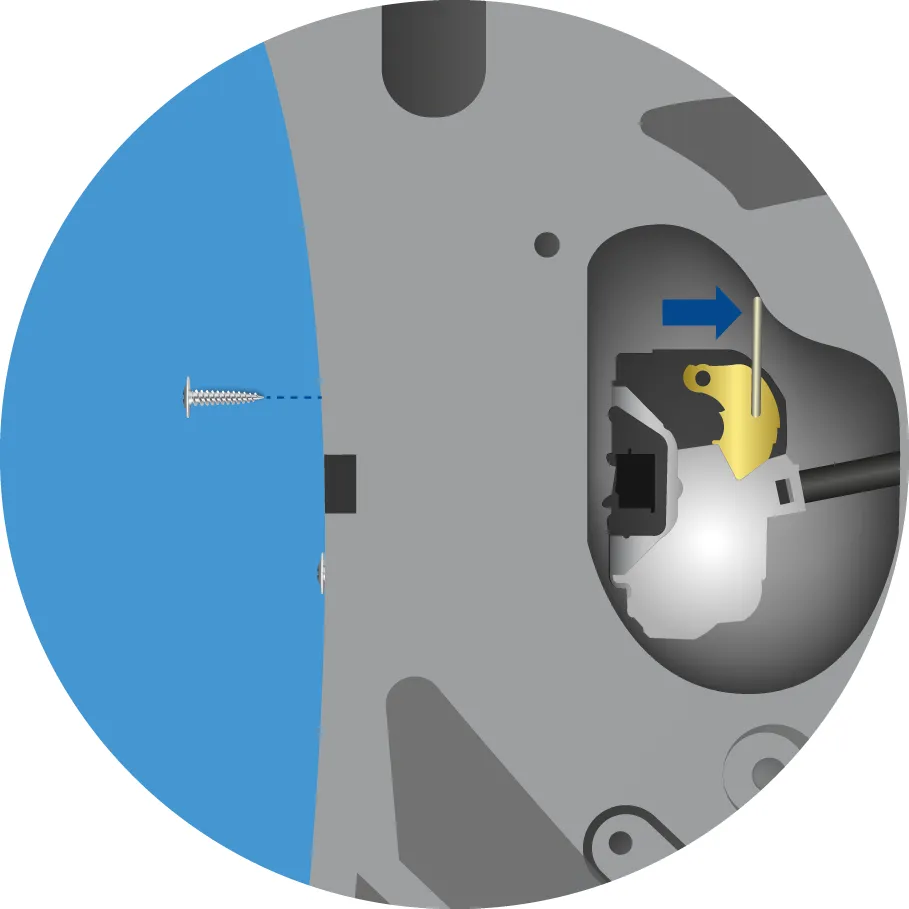

• 1Liberá la cerradura retirando los tornillos que la sujetan a la puerta.

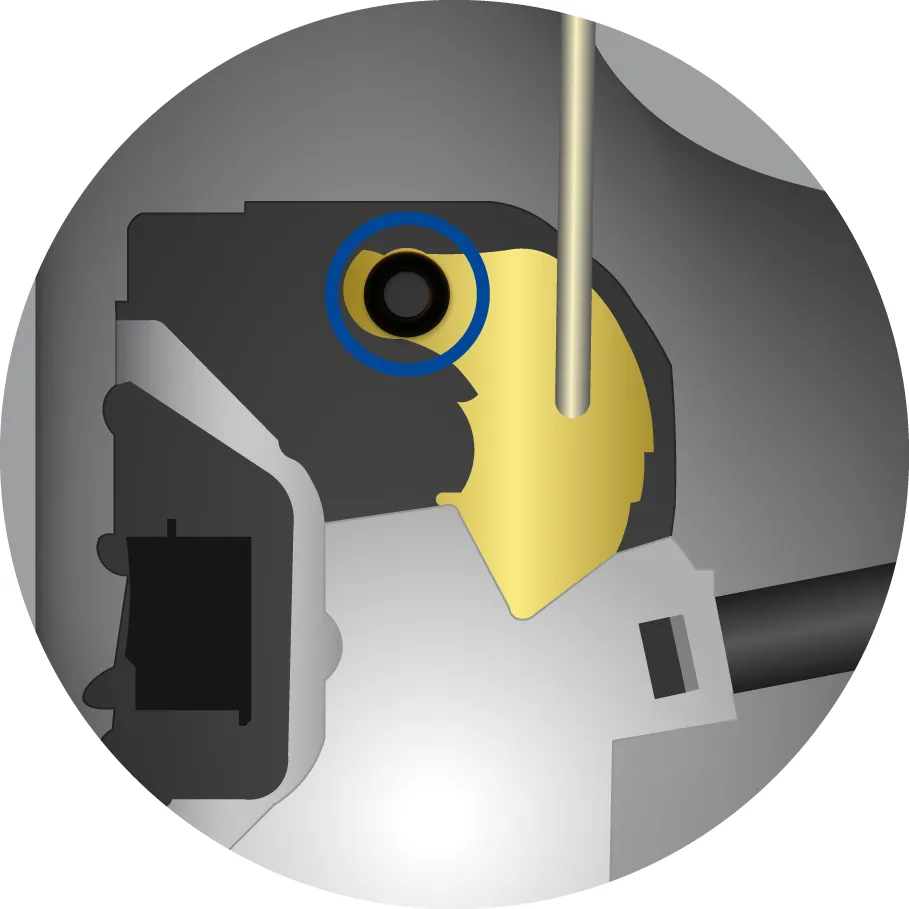

• 2Colocá el acople de sujeción de la varilla en la perforación de la leva de la cerradura, como se muestra en el diagrama a continuación.

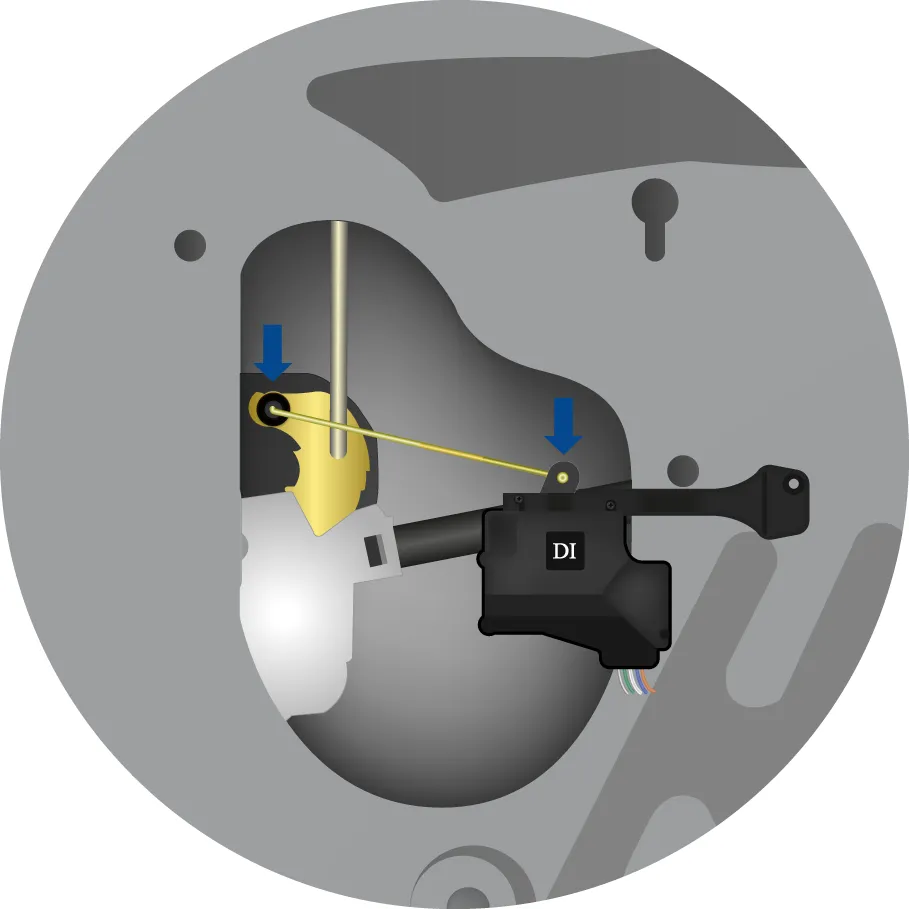

• 3Colocá la varilla correspondiente en la leva del motor.
• 4Insertá la varilla en el acople que colocaste en la cerradura.
• 5Hacé una leve presión para que trabe en el acople.

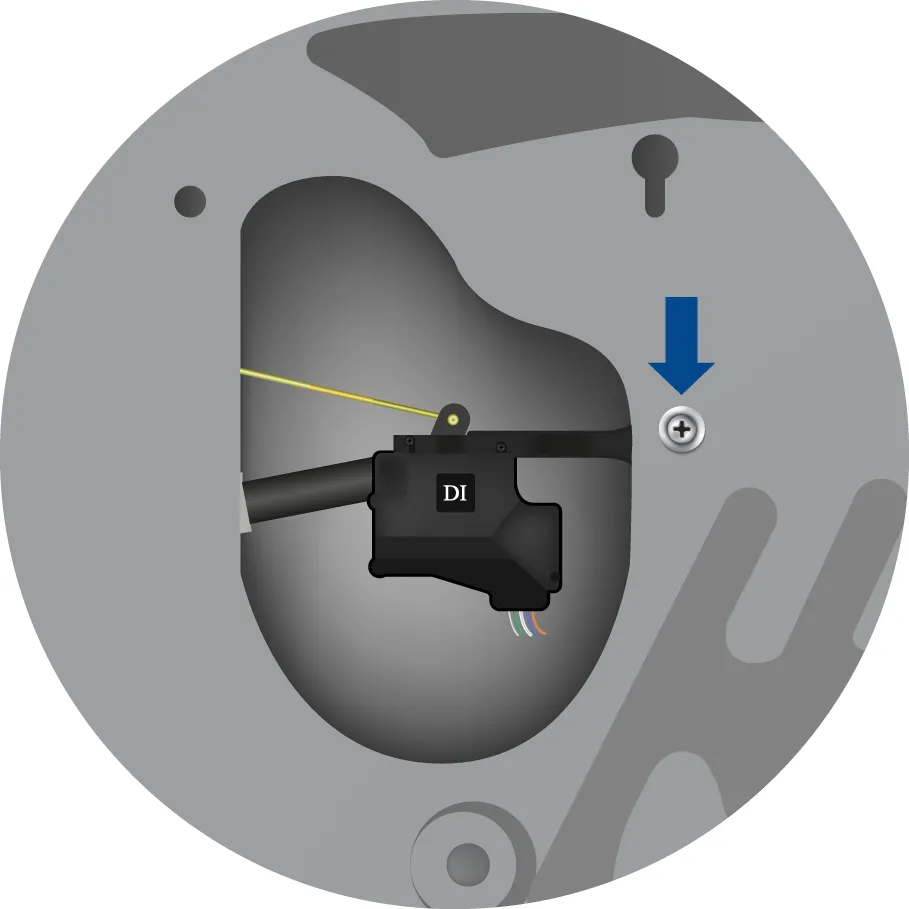

• 6Por último, fija el motor en la puerta utilizando el tornillo de sujeción provisto en el kit.

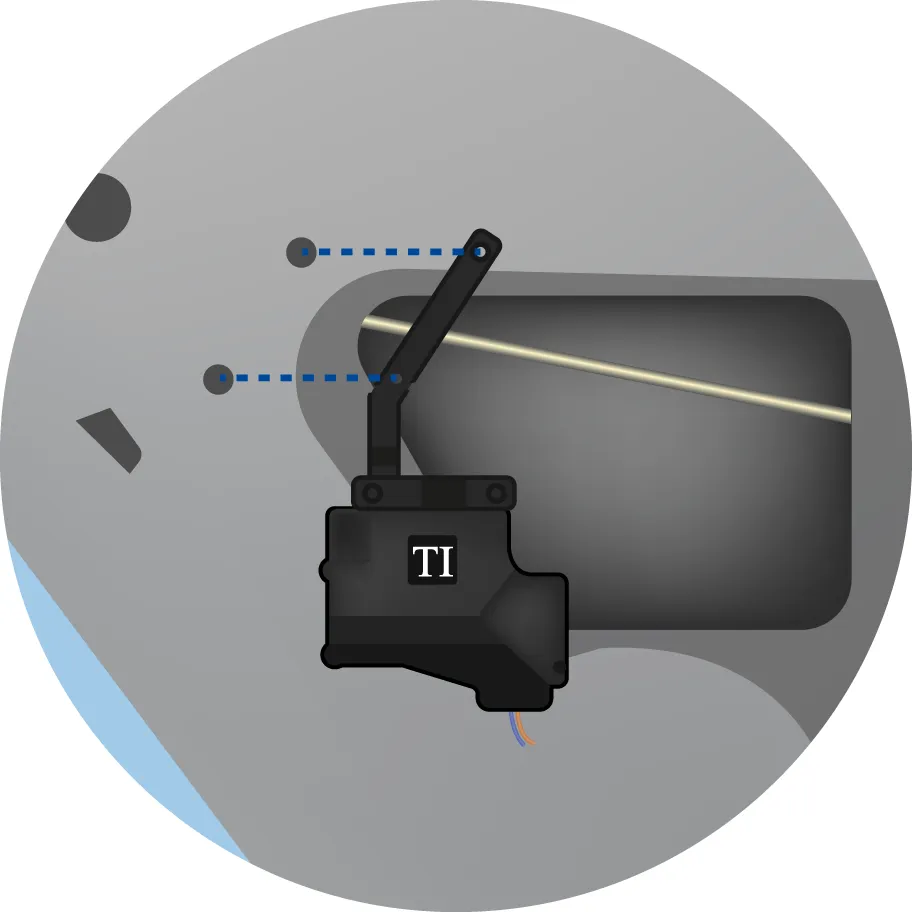

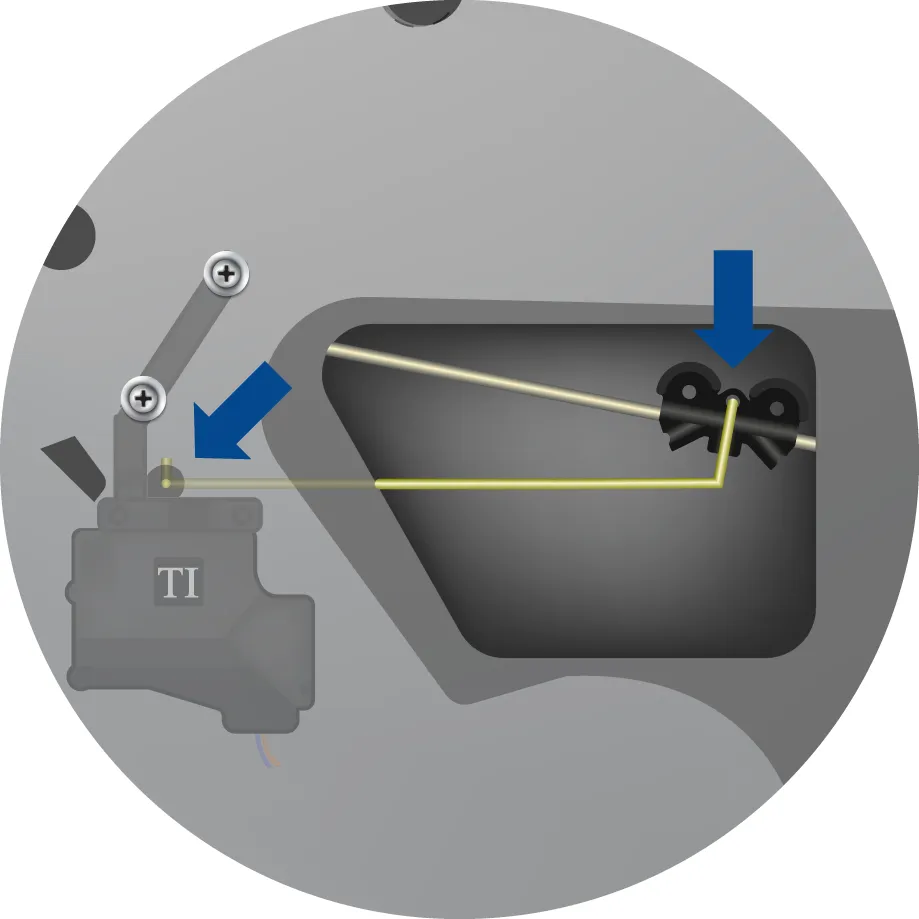

• 1Llevá el motor a su posición, como se muestra en el diagrama y colocalo en el lado interior de la puerta.
• 2Sujetalo mediante los tornillos provistos con el kit.
• 3Una vez colocado el motor en su posición, inserta la varilla en la leva del mismo.
• 4Extendé la varilla insertándola en el soporte de sujeción provisto.

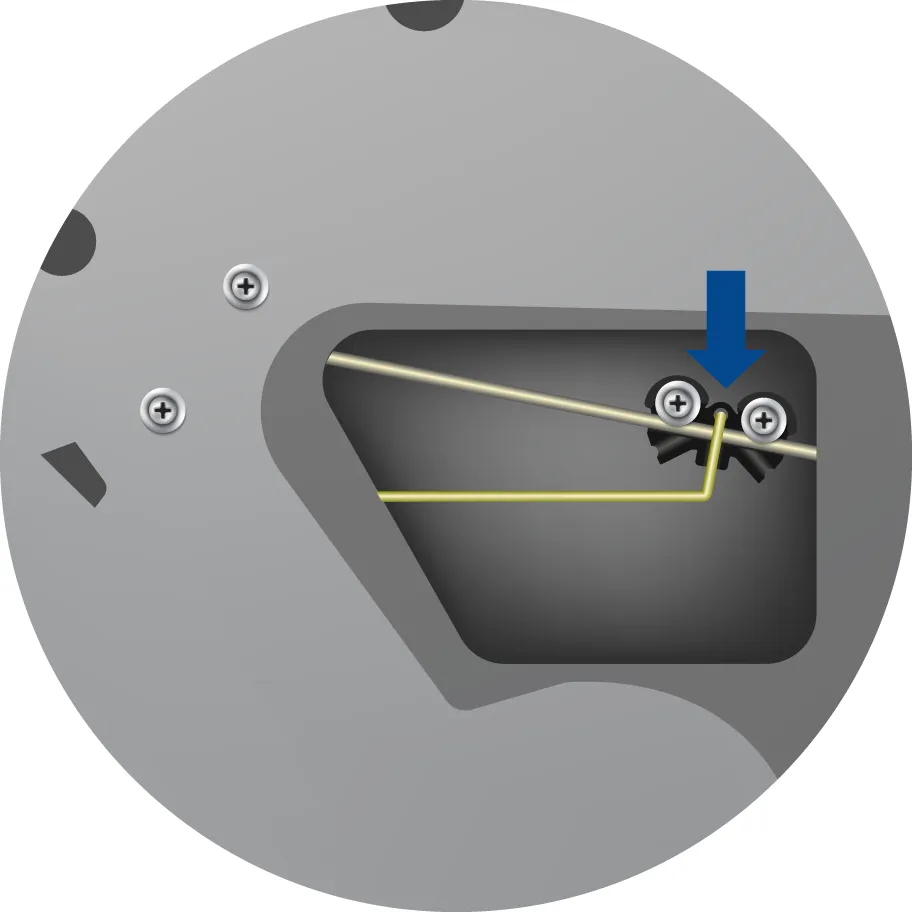

• 5Finalmente, colocá el soporte de sujeción en la varilla del pestillo y ajustalo mediante sus tornillos, asegurándote de tener en cuenta la posición del pestillo con respecto a la leva del motor.
