Identificación de las partes

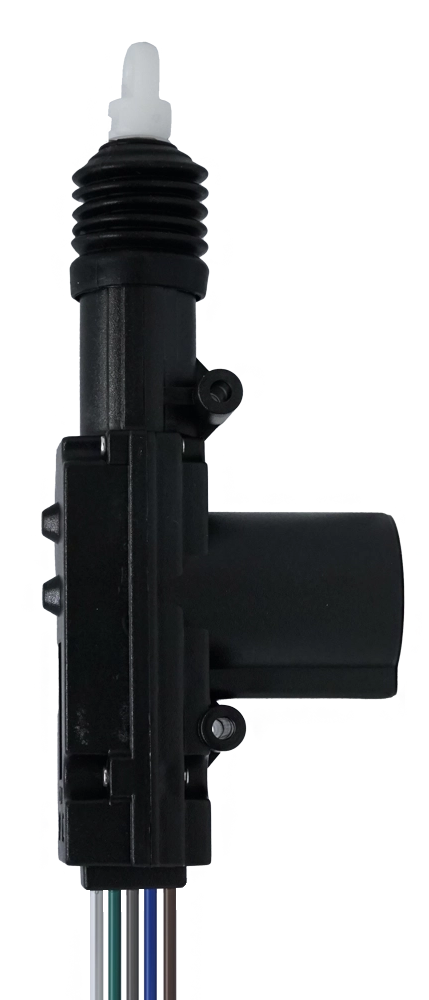

• 1ACTUADORES DE PUERTAS DELANTERAS (x2)

• 2ACTUADORES DE PUERTAS TRASERAS (x2)

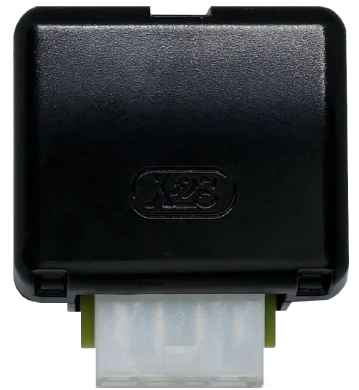

• 3MÓDULO MACPK

• 4PRECABLEADO

• 5FUSIBLE FICHA PLANA 15 A

• 6TERMINAL DE EMPALME PREAISLADO (x14)

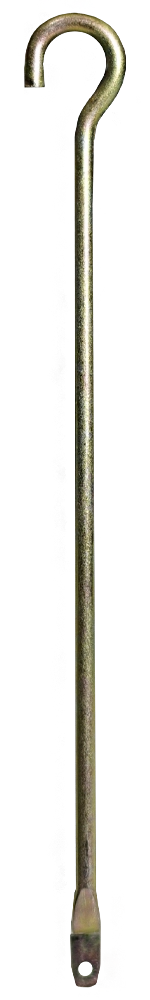

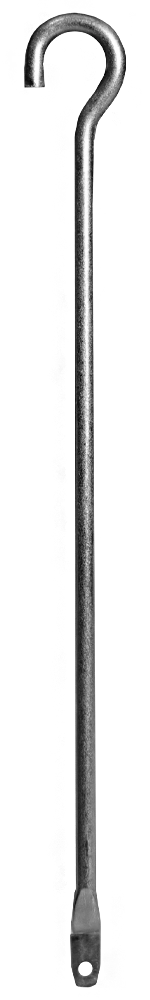

• 7VARILLA DE ACTUADOR DELANTERO DERECHO

• 8VARILLA DE ACTUADOR DELANTERO IZQUIERDO

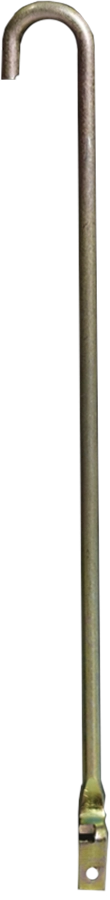

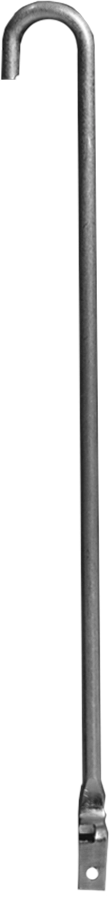

• 9VARILLA DE ACTUADOR TRASERO DERECHO

• 10VARILLA DE ACTUADOR TRASERO IZQUIERDO

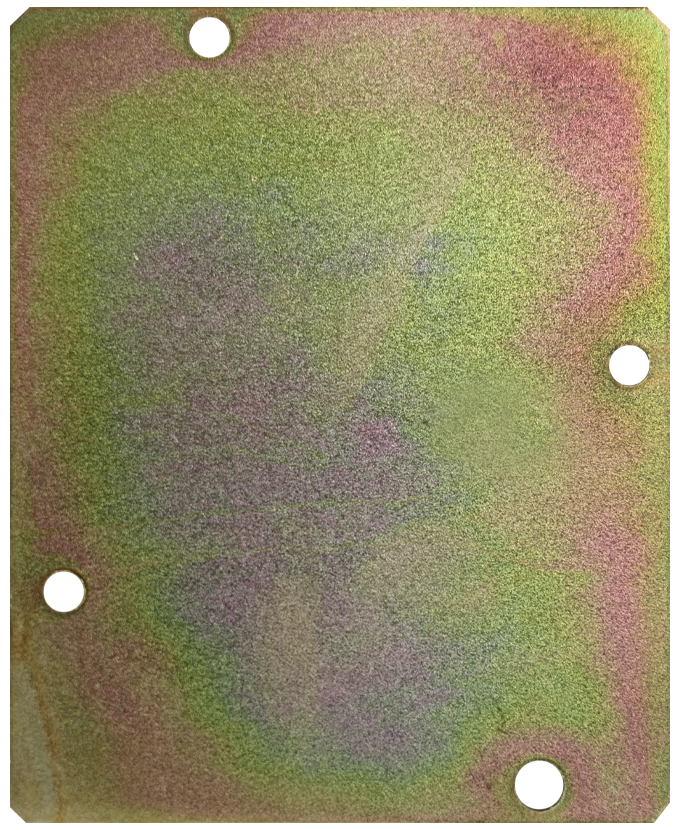

• 11CHAPA DE MONTAJE DELANTERO (x2)

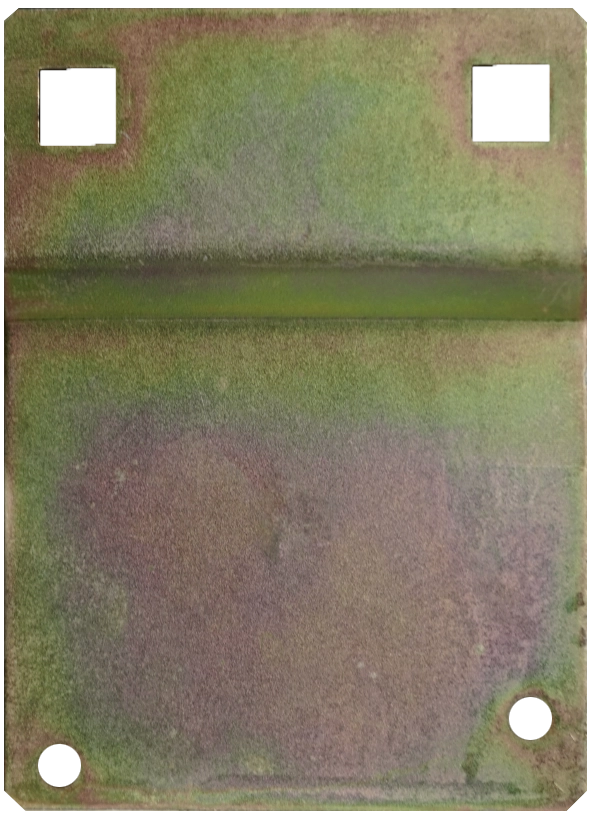

• 12CHAPA DE MONTAJE TRASERO (x2)

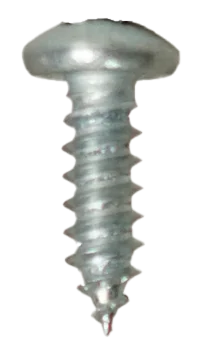

• 13TORNILLOS PARA FIJACIÓN DE ACTUADORES DELANTEROS (x4)

• 14TORNILLOS PARA FIJACIÓN DE ACTUADORES TRASEROS (x4)

• 15TORNILLOS PARA FIJACIÓN DE CHAPA DE MONTAJE (x2)

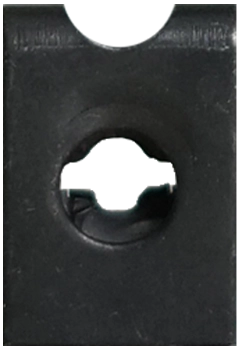

• 16GRAMPAS DE AJUSTE RÁPIDO (x2)

Principio de Funcionamiento

El Kit Abre Cierra Puertas K322 es un sistema centralizado de apertura y cierre diseñado para vehículos Toyota Hilux de 4 puertas. Este conjunto incluye cuatro actuadores que se encargan de activar el mecanismo de cierre de las puertas, así como un sistema de montaje específico para las puertas.
Además, se integra un módulo MACPK que desempeña la función de conectar la unidad central de alarma con los actuadores del sistema.
Este kit proporciona una solución eficaz y conveniente para mejorar la seguridad y la comodidad en el acceso al vehículo.

Conexión

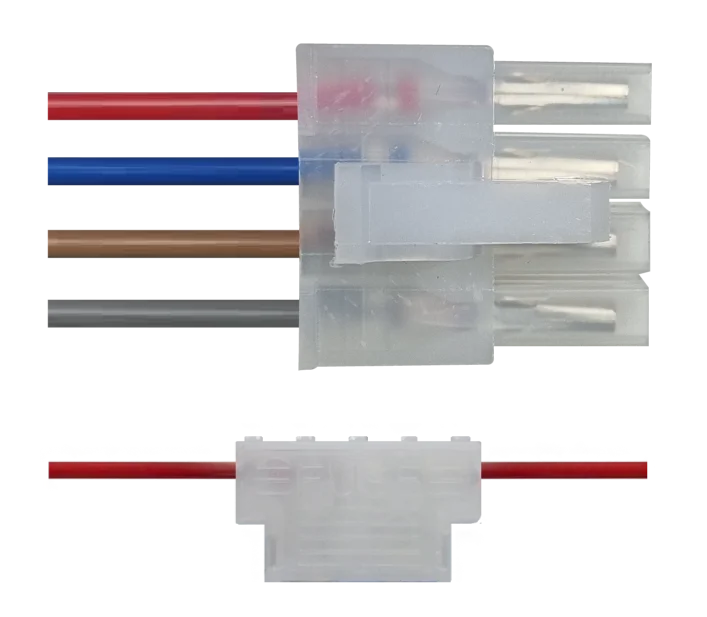

• 1Conectá el precableado al conector del módulo MACPK.
• 2Conectá los dos actuadores de las puertas delanteras, mediante los cinco cables de conexión que posee cada uno, al precableado del MACPK, respetando los colores y realizando los empalmes de manera prolija.
• 3Conectá los dos actuadores de las puertas traseras, mediante los dos cables de conexión que posee cada uno, al precableado del MACPK, respetando los colores y realizando los empalmes de manera prolija.
• 4Conectá los cables restantes del precableado, gris (Abre) y verde (Cierra) a los cables gris y verde de la central de alarma respectivamente.
• 5Por último, conectá los cables rojo y negro a 12 VCC y GND.

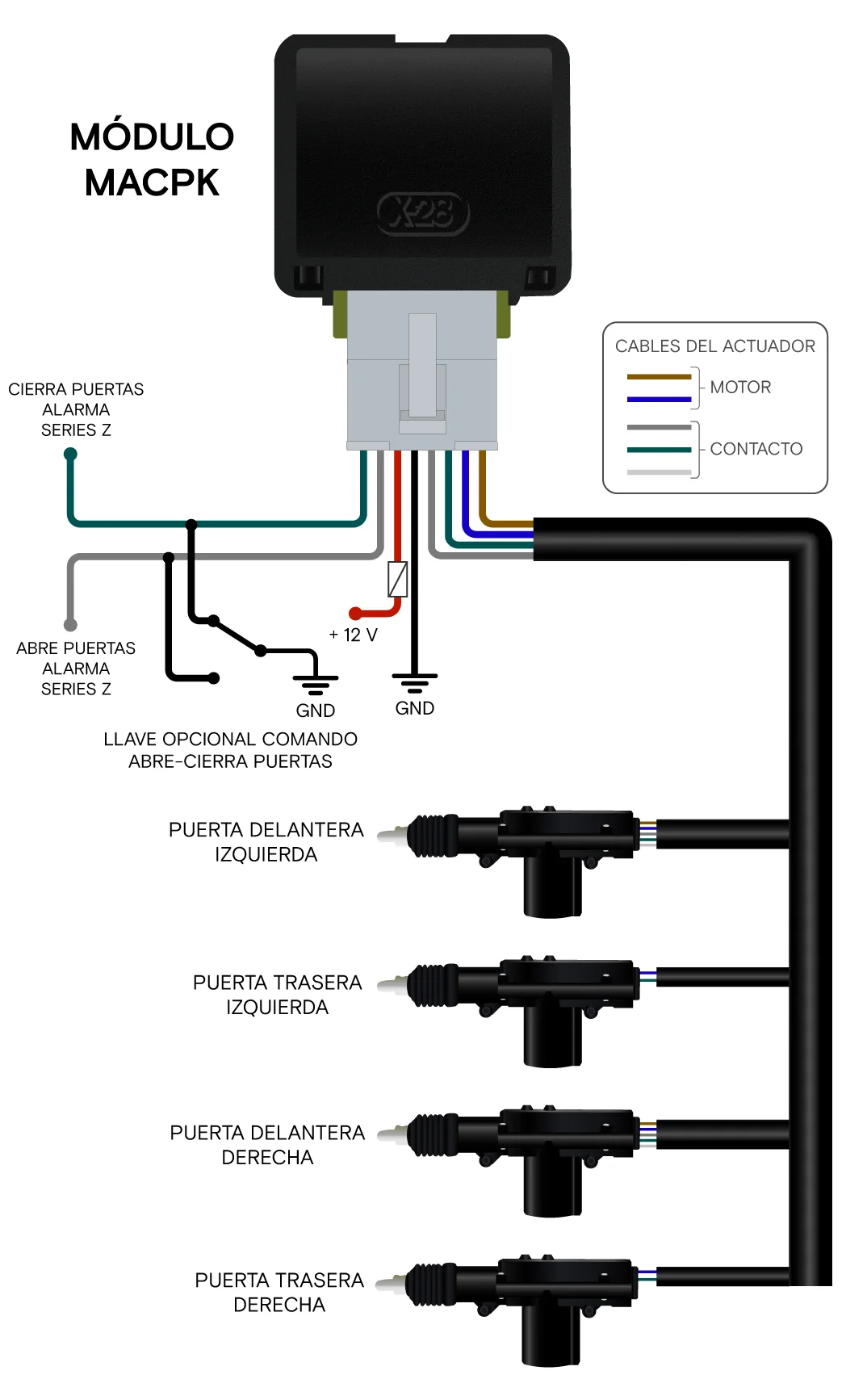

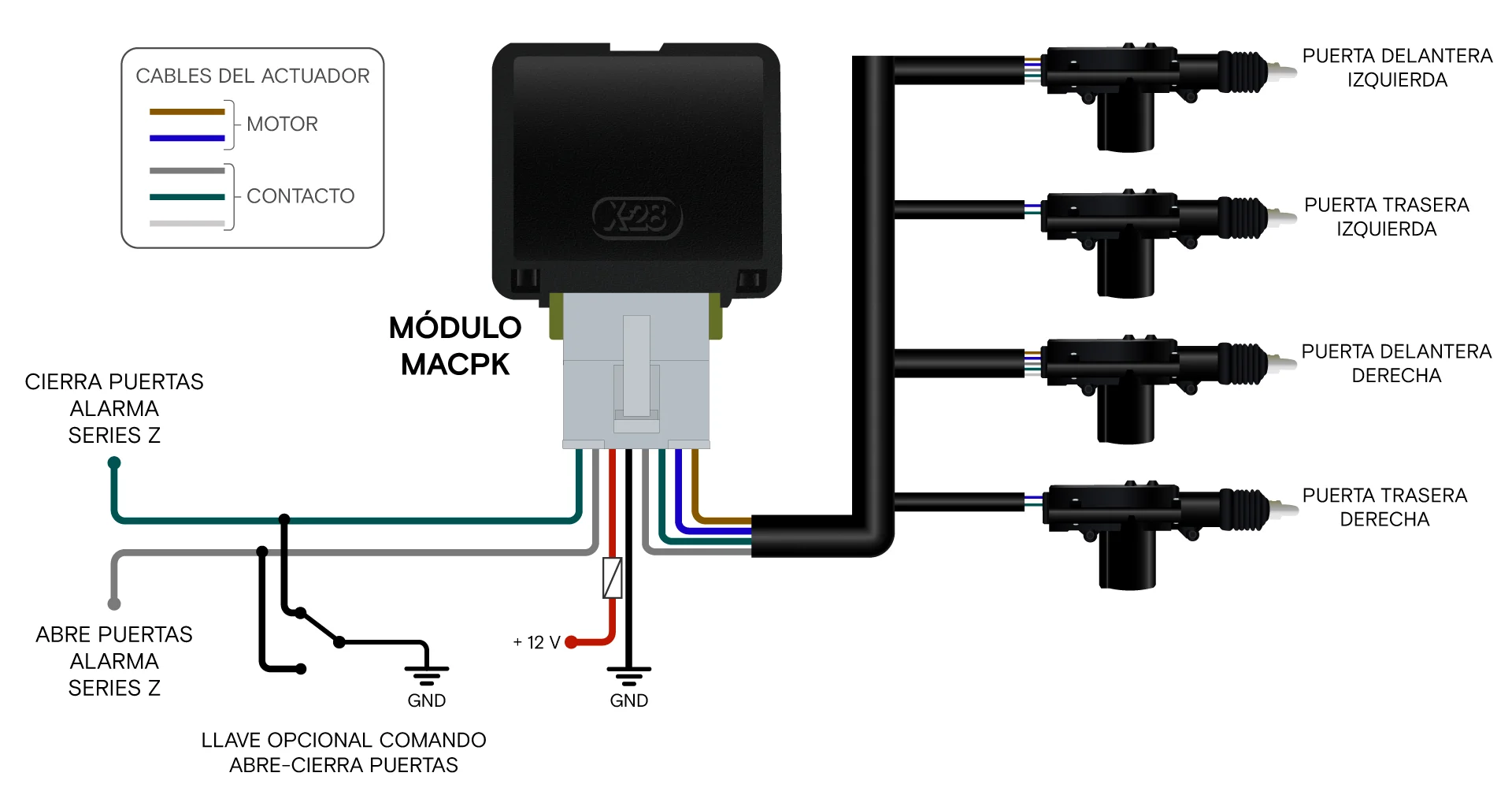

• 6Si el usuario desea comandar también la apertura y cierre centralizado desde una llave de comando ubicada en el habitáculo, se debe conectar como se indica en el diagrama.

Los cables de color azul y marrón suministran energía al motor de los actuadores y, dependiendo de la polaridad, los actuadores se moverán hacia arriba (posición abierta) o hacia abajo (posición cerrada).
Cuando el actuador está en la posición abierta, se produce la unión de los cables blanco y gris, mientras que el cable verde queda desconectado. Por otro lado, cuando el actuador se encuentra en la posición cerrada, los cables blanco y verde se conectan, y el cable gris queda desconectado.

Montaje

Para el montaje de los actuadores en las puertas, deben previamente desmontarse los paneles laterales de las mismas, dejando expuesto el mecanismo de la cerradura de cada una de las puertas.

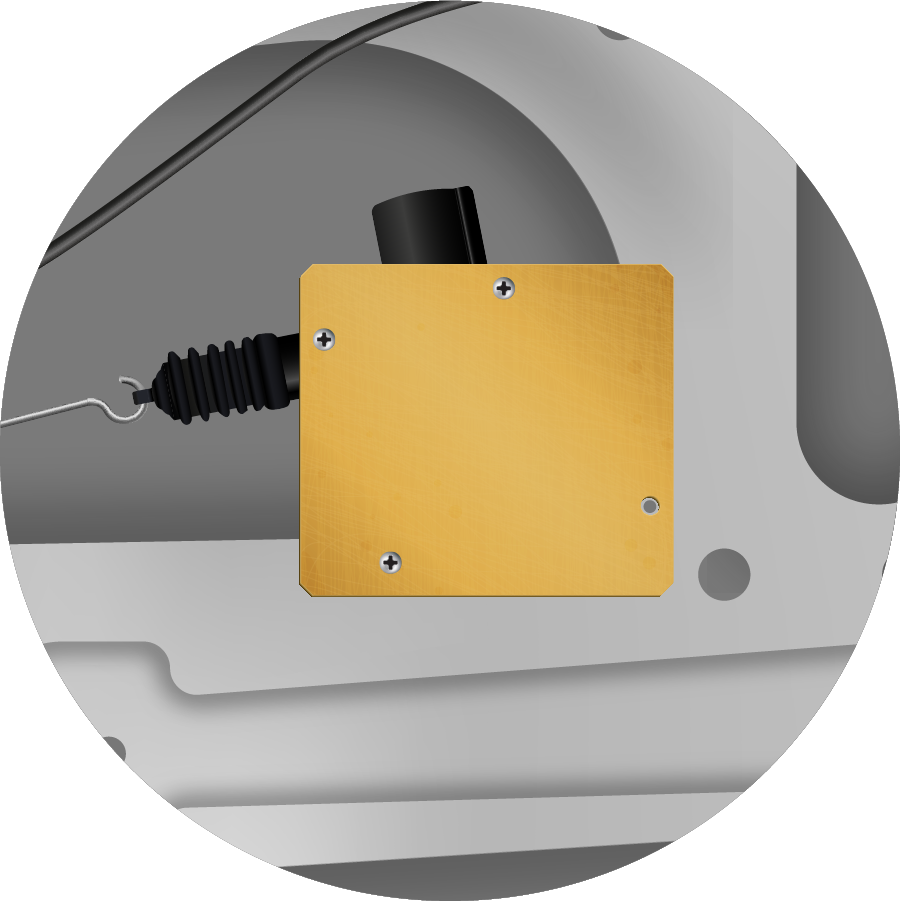

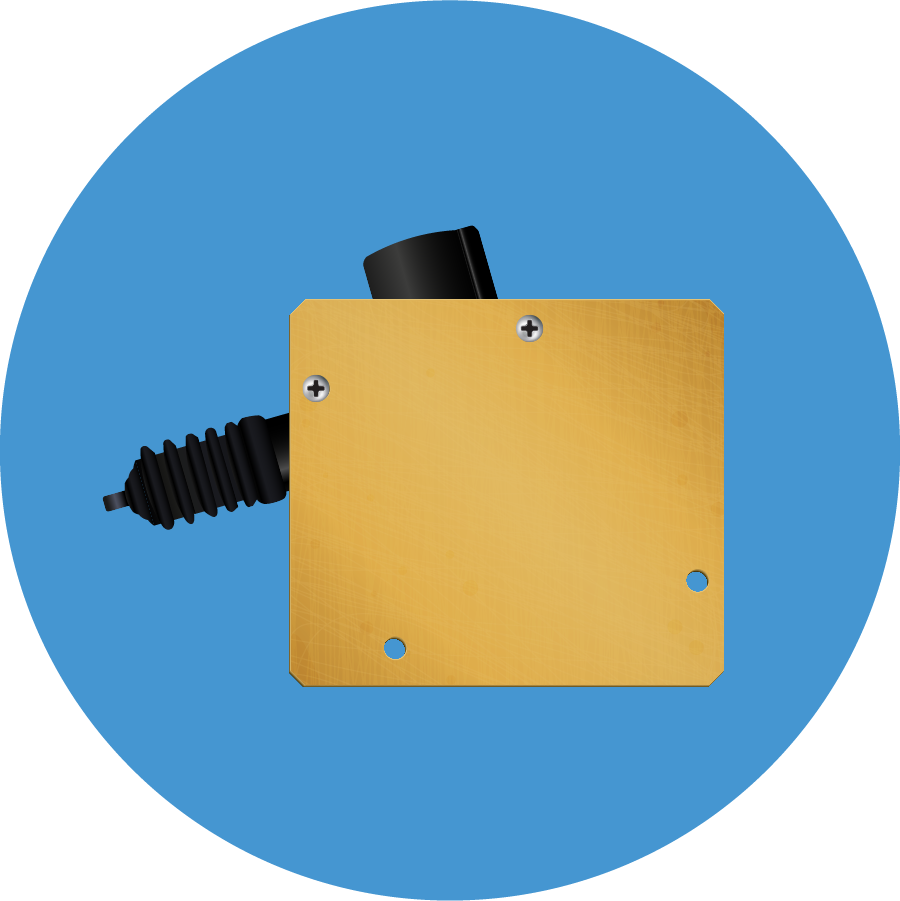

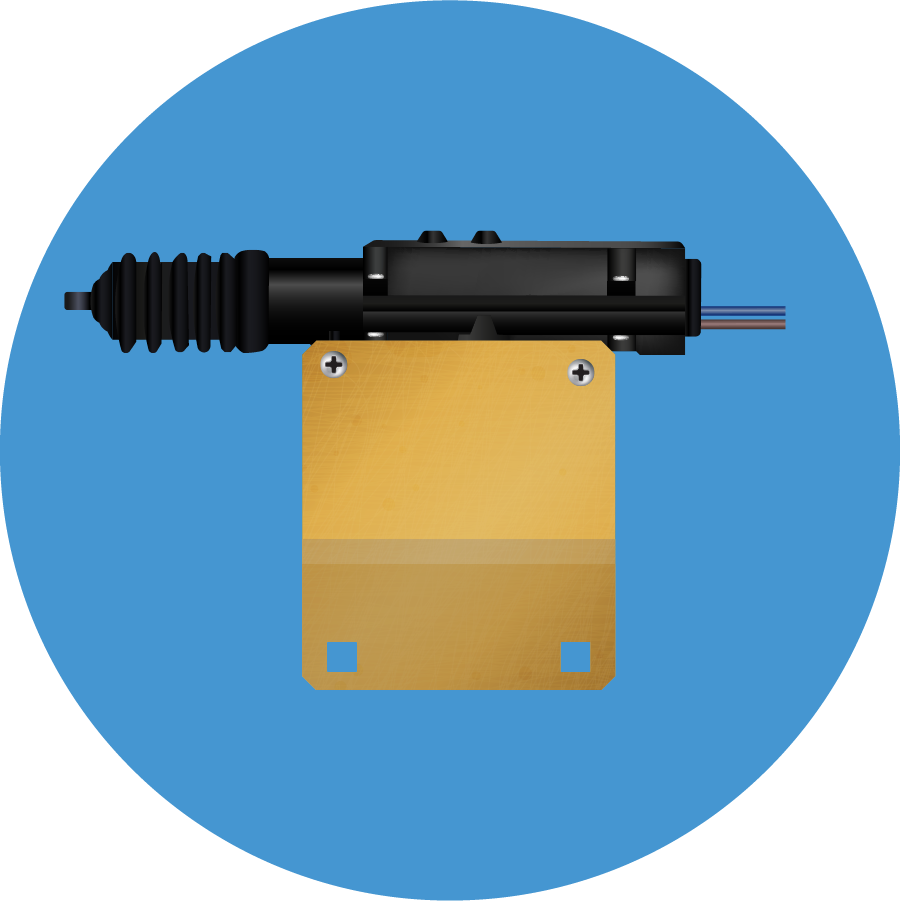

• 1Fijá el actuador a la chapa, verificando que el cabezal del mismo esté orientado correctamente.

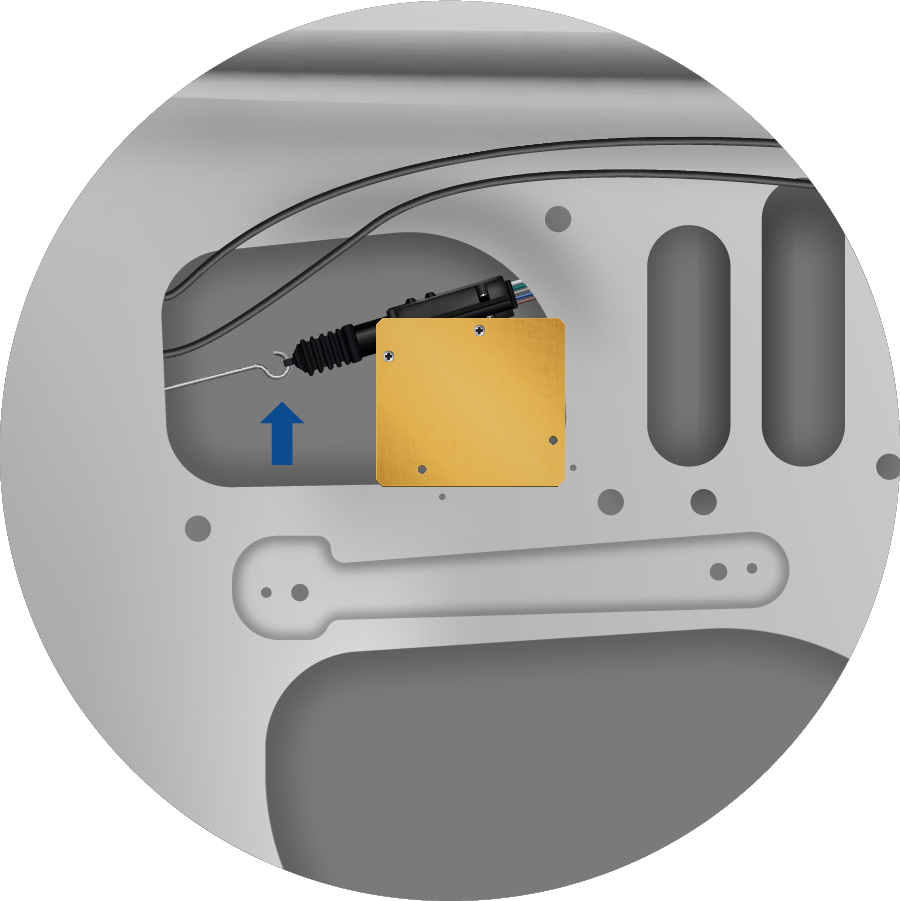

• 2Insertá la varilla provista en la leva de la cerradura, pasando a través de la perforación diseñada para este propósito.
• 3Enganchá la varilla y luego insertala en el cabezal del actuador. Colocá la chapa sobre la puerta, alineando las perforaciones de ambas piezas.
• 4Colocá el tornillo y la tuerca rápida para asegurar la chapa a la puerta.

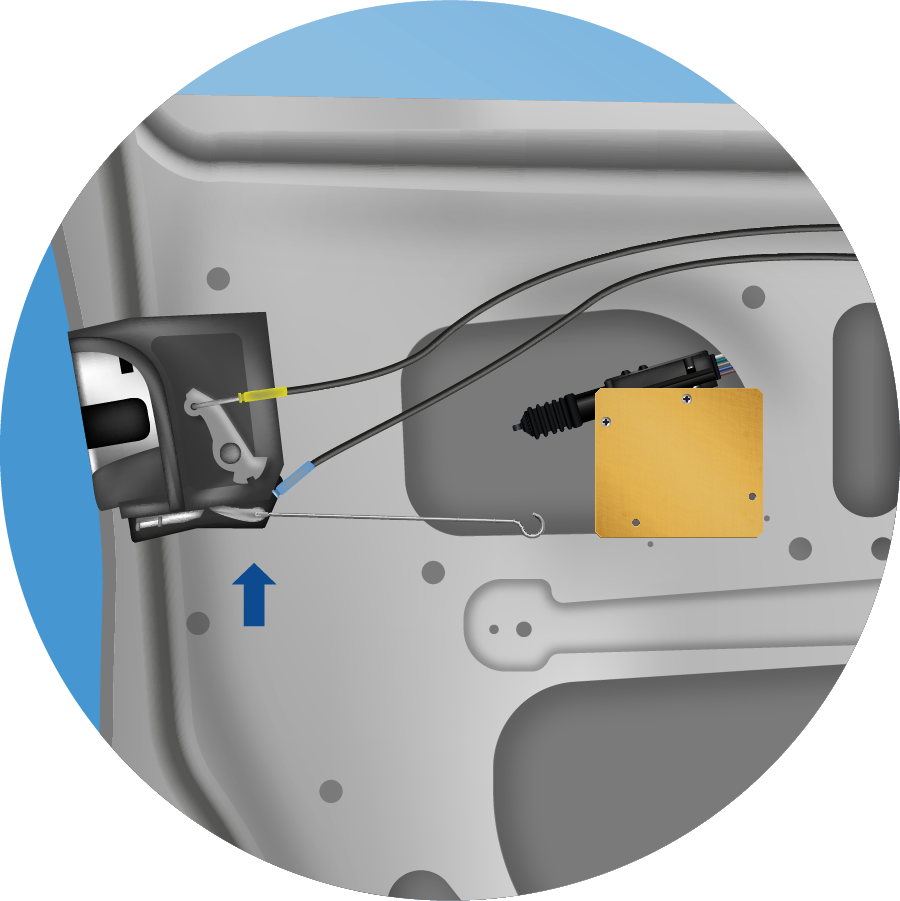

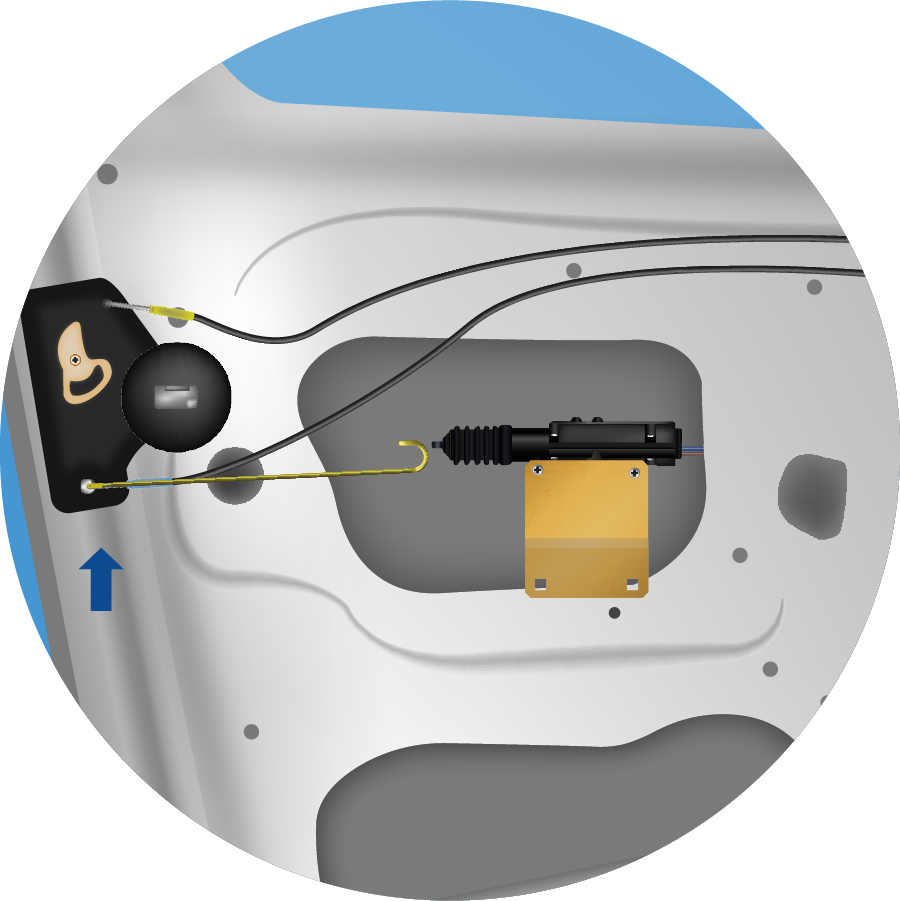

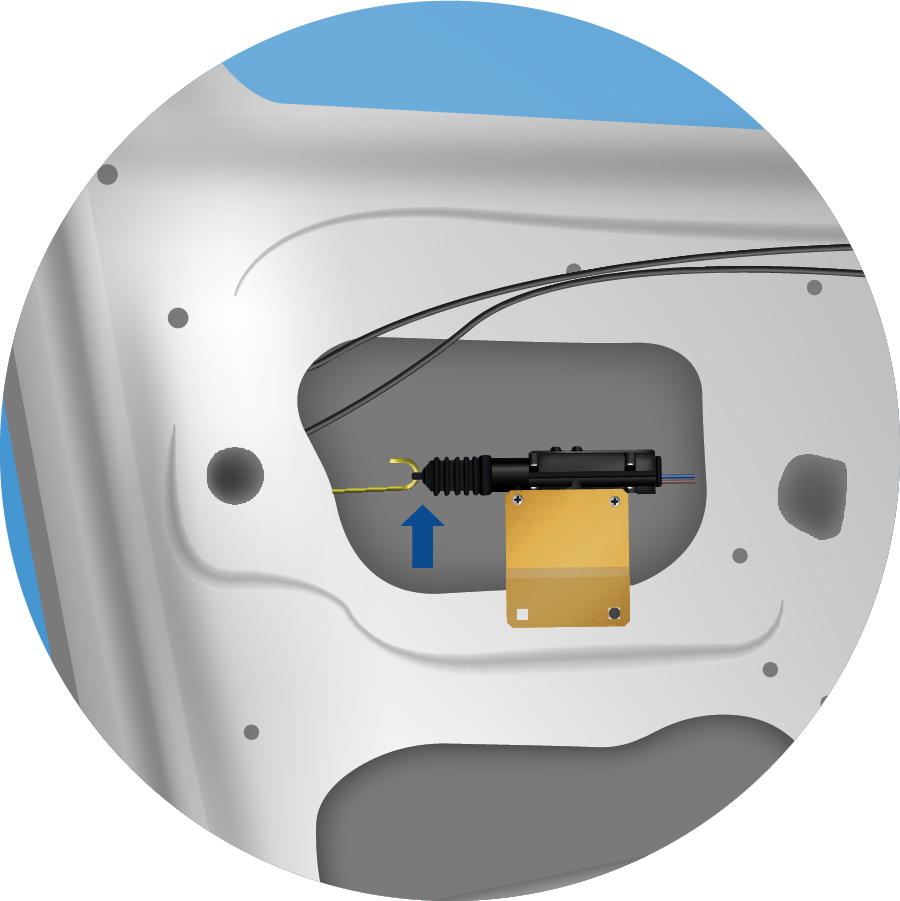

• 1Fijá el actuador a la chapa, verificando que el cabezal del mismo esté orientado correctamente.
• 2Insertá la varilla provista en la leva de la cerradura, pasando a través de la perforación diseñada para este propósito.
• 3Enganchá la varilla y luego insertala en el cabezal del actuador. Colocá la chapa sobre la puerta, alineando las perforaciones de ambas piezas.
• 4Colocá el tornillo y la tuerca rápida para asegurar la chapa a la puerta.
