Descripción general
Sistema de alarma keyless operable mediante el control remoto original del vehículo, que incluye protección antirrobo, sensores volumétricos y sirena inteligente.
Resumen de prestaciones
- •Bloqueo del arranque del motor y protección antiasalto pasivo programable.
- •Protección ante apertura de puertas, baúl, capot, contacto, y protección interior volumétrica por ultrasonido.
- •Alarmas por luces y sirena multitono, y protección ante desconexión de bocinas del vehículo.
- •Señalización luminosa disuasiva de alarma activada y memoria de disparo de alarma con revisión por replay.
- •Activación y desactivación sonora o luminosa, programable, con ajuste de volumen, y aviso de puerta abierta (KLACP-MPXC).
- •Modo Valet para estacionamientos y garages.
- •Funciones programables de antidistracción y ahorro de batería.
- •Opcionales: protección por movimiento o remolque del vehículo (DMV).
Identificación de las partes
Identificación de las partes
- 1CONECTOR MPXC
- 2BORNERA PARA PRECABLEADO GENERAL
- 3CONECTOR PARA TECLA TOUCH
- 4BORNERA PARA DE SENSORES VOLUMÉTRICOS
- 5SENSORES VOLUMÉTRICOS
- 6SIRENA S23H
- 7PRECABLEADO GENERAL DE LA ALARMA
- 8PORTAFUSIBLE
- 9PRECABLEADO DE SENSORES VOLUMÉTRICOS
• Fusible de 20A
Diagrama de instalación
Diagrama de instalación
| Cable | Entrada/Salida | Conexión | Detalles |
|---|---|---|---|
| Rojo | +12V |  |
Conectar a un punto de +12 VCC de tensión permanente. El cable se suministra con portafusible. |
| Negro | Masa |  |
Conectar a cualquier punto del vehículo que asegure una masa segura. |
| Naranja | Puerta |  |
Conectar los pulsadores de puerta. Seleccionable positivo o negativo. |
| Marrón | Sirena |  |
Salida de +12 VCC para la conexión de la sirena S 21. |
| Azul | Corte 1 / Corte 2 | Ver Alternativas de corte para detener el motor o evitar el arranque | Contactos libres de potencial para cortar la alimentación de la bobina de encendido o el relay del burro de arranque (de acuerdo a lo programado). |
| Amarillo | Contacto |  |
Conectar a la salida de la llave de contacto que alimenta el encendido. |
| Violeta | MPXC |  |
Salida MPXC para conectar equipos adicionales con tecnología MPXC. |
| Celeste | Luces de giro |  |
Salidas/Entradas independientes de +12 VCC 15 A para conectar las luces de giro del vehículo. |
| Rosa | Capot |  |
Conectar al pulsador del capot. |
| Blanco | Baúl |  |
Conectar al pulsador del baúl. Seleccionable positivo o negativo. |
| Gris | APU |  |
Entrada de la señal del motor de abre puertas del vehículo. |
| Verde | CPU |  |
Entrada de la señal del motor de cierra puertas del vehículo. |
| Conector conjunto US L B T | Ultrasonido Led Buzzer Tecla Led |
 |
Conecta la central con el detector volumétrico, el buzzer y el led que se instalan en el interior del parabrisas, incluye la tecla led. |
| Rojo / Negro | Tecla Touch |  |
(Opcional) Conecta la tecla multifunción Touch. |
Alternativas de corte para detener el motor o evitar el arranque
Alternativas de corte para detener el motor o evitar el arranque
Detener el motor en caso de asalto
Si se ha configurado el sistema para que apague el motor en caso de asalto, realizá la siguiente conexión para implementar esta funcionalidad:
Impedir el arranque en caso de asalto
Si se ha configurado el sistema para impedir el arranque del motor después de que se active la función antiasalto, realizá la conexión correspondiente según las instrucciones.
Para evitar sobrecargas, corroborá que el cable que corta solo alimente el circuito de encendido. Consumo máximo: 5 A.

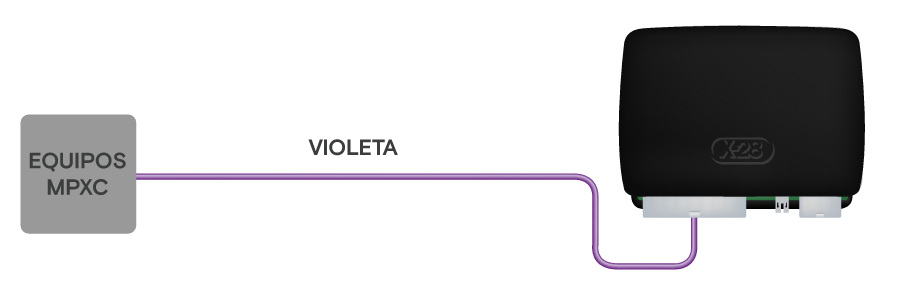

Conector lateral
Conector lateral
La central está equipada con un conector lateral que permite la conexión de un SCANNER-MPXC o cualquier dispositivo compatible de la serie MPXC. Este conector facilita la integración de equipos adicionales, mejorando la funcionalidad del sistema sin la necesidad de modificaciones complejas.

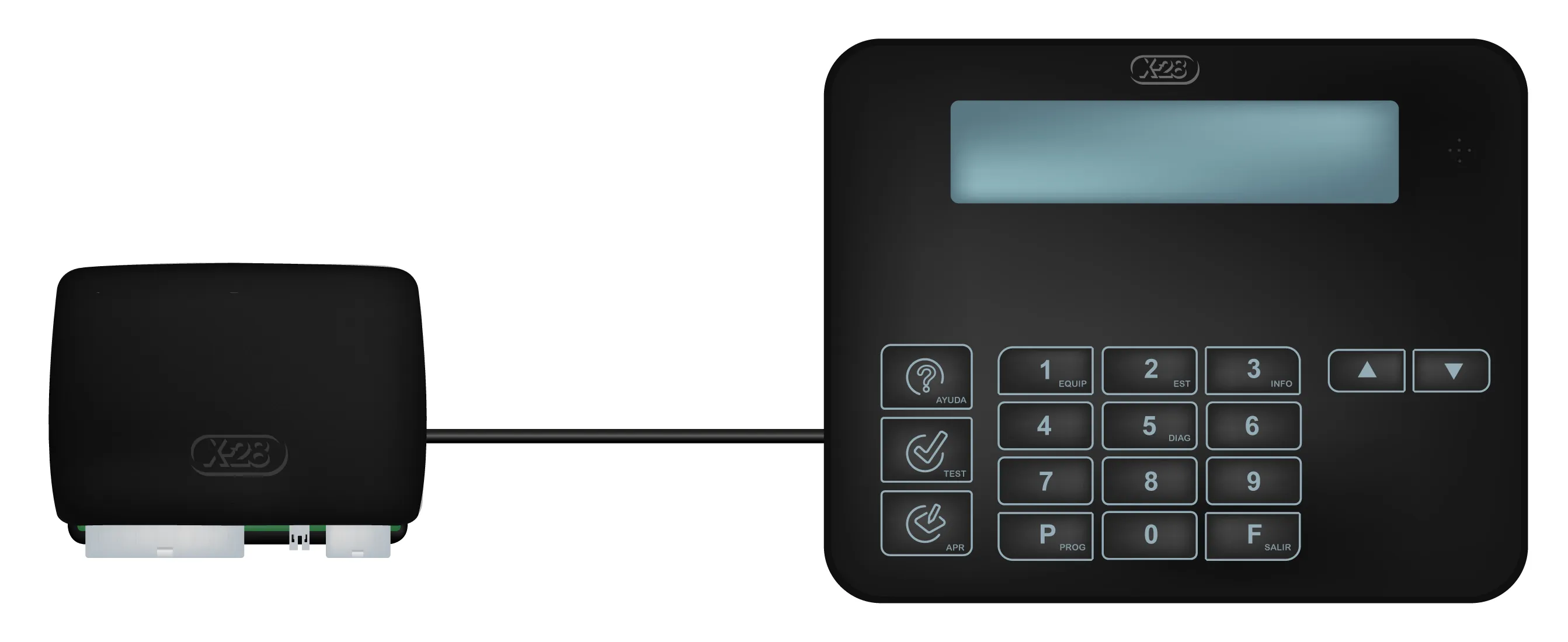

Conexión de SCANNER-MPXC
Conexión de SCANNER-MPXC
El SCANNER-MPXC es un teclado inteligente que funciona como una herramienta imprescindible para realizar instalaciones de alarmas vehiculares.
El equipo cuenta con un display, teclado y funciones especiales que facilitan la programación tanto durante la instalación como en cualquier momento en que se necesite ajustar algún parámetro. Además, permite visualizar muy fácilmente todas las programaciones realizadas en un sistema, reconocer y mostrar todos los equipos conectados, y diagnosticar fallas de manera eficiente.
Cuando el equipo se conecta a una central de alarma compatible con MPXC, el SCANNER-MPXC lee toda la información del sistema y permite realizar diversas operaciones de programación, visualización o diagnóstico, todas estas asistidas por claros mensajes en el display.
Operaciones básicas de funcionamiento
Operaciones básicas de funcionamiento
Activar el sistema
Pulsar la tecla para trabar las puertas.
Desactivar el sistema
Pulsar la tecla para destrabar las puertas.
Desactivación alternativa
Poner el vehículo en contacto y pulsar la tecla la tecla LED del volumétrico. Si se le programó un código de seguridad, pulsar la tecla ingresando el código.
Anulación del sistema
Poner el vehículo en contacto y pulsar la tecla la tecla LED del volumétrico durante 8 segundos.
Restauración del sistema
Poner el vehículo en contacto y pulsar la tecla la tecla LED del volumétrico durante 8 segundos.
Revisión de memoria de disparo
Con el vehículo fuera de contacto, pulsar la tecla la tecla LED del volumétrico 3 veces y contar la cantidad de veces que destella el led, para luego consultar la tabla de referencia.
Protección antiasalto
El conductor, simplemente, debe llevar consigo el transmisor de presencia.
Cancelación de la protección antiasalto ante olvido del control remoto de presencia
Si el conductor olvidara su control remoto, se debe pulsar la tecla la tecla LED del volumétrico después de cada cierre de puerta.
Modo Valet
Antes de dejar el vehículo, pulsar la tecla la tecla LED del volumétrico durante 2 segundos.
Si el usuario prefiere activar y desactivar en forma silenciosa, puede programarse para que al oprimir las teclas de comando, la alarma solo realice los destellos de luces (programación avanzada 80 N).
Configuración inicial de secuencias de bloqueo y desbloqueo
Configuración inicial de secuencias de bloqueo y desbloqueo
Para utilizar la central KL20 S, es necesario que el sistema aprenda las secuencias de bloqueo y desbloqueo del vehículo donde se ha instalado.
Para esto, una vez instalada la alarma, procedé de acuerdo a las secuencias detalladas en los pasos a continuación:
- 1Con la puerta abierta, conectá la central. Si el fusible ya estaba colocado, quitalo y volvé a ponerlo.
- 2Presioná 5 veces la tecla LED del volumétrico.
- 3Esperá la confirmación sonora. Procurá que se encuentren todas las puertas, baúl y capot cerrados.
- 4Presioná 7 veces la tecla LED.
- 5Esperá la confirmación sonora.
- 6Presioná 1 vez la tecla LED.
- 7Esperá la confirmación sonora.
- 8Presioná el botón de bloqueo de puertas en el control del auto.
- 9Esperá la confirmación sonora que indica que la central registró la secuencia de bloqueo.
- 10Presioná 7 veces la tecla LED.
- 11Esperá la confirmación sonora.
- 12Presioná 2 veces la tecla LED.
- 13Esperá la confirmación sonora.
- 14Presioná el botón de desbloqueo de puertas en el control del auto.
- 15Esperá la confirmación sonora que confirma que la central registró la secuencia de desbloqueo.
Señalizaciones de luces, sirena y buzzer
Señalizaciones de luces, sirena y buzzer
| Acción | Luces | Sirena | Buzzer |
|---|---|---|---|
| Activación | 1 destello corto | Sonido corto tipo xilofón | - |
| Desactivación | 2 destellos largos | 2 sonidos bitonales | - |
| Disparo de alarma | Destellantes | Sonido multitono | - |
| Memoria de disparo | 2 destellos largos + pausa + 3 destellos cortos |
2 sonidos bitonales + pausa + 3 beeps cortos |
- |
| Protección antiasalto | - | - | Intermitente durante 16 segundos |
| Anulación del sistema | 3 destellos rápidos | 3 tonos cortos | - |
| Restauración del sistema | 2 destellos largos | 2 sonidos bitonales | - |
Señalizaciones de los leds en los distintos estados
Señalizaciones de los leds en los distintos estados
| Estado | Señalización |
|---|---|
| Desactivado | Apagado. |
| Activado | Destellando a 1 Hz. Medio segundo encendido, medio segundo apagado. |
| Activado excluyendo sensores de movimiento | Destellando rápido a 4 Hz. (4 veces por segundo) |
| Disparado | Destellando a 1 Hz. Medio segundo encendido, medio segundo apagado. |
| Modo Valet | Encendido con un corto destello de apagado cada 4 segundos. |
| Anulado | Destellando muy lento, a 0.25 Hz. Dos segundos encendido, dos segundos apagado. |
| Alarma en estado de programación | Destellando rápido a 4 Hz. |
| Vehículo detenido o impidiendo el arranque debido a la protección antiasalto | Destellando muy rápido a 8 Hz. |
| Modo ahorro de energía | Destellando muy lento. |
Revisión de memoria de disparo
Revisión de memoria de disparo
Esta función permite visualizar, mediante el led del detector volumétrico, la causa del último disparo de alarma.
- 1Con el vehículo fuera de contacto, pulsá tres veces la tecla LED del volumétrico que se encuentra oculta en el habitáculo.
- 2El LED del detector volumétrico destellará una cantidad determinada de veces en función de la causa del disparo:
| Cantidad de destellos | Causa del disparo |
|---|---|
| 1 | Cristales |
| 3 | Puertas |
| 4 | Baúl |
| 5 | Capot |
| 6 | Contacto |
| 9 | Movimiento |
| 10 | Movimiento perimetral (Opcional con RADAR-MPXC) |
| 11 | Movimiento del vehículo (Opcional con DMV-MPXC) |
Programaciones
Programaciones
El sistema cuenta con la posibilidad de configurar una gran variedad de funciones y parámetros mediante las programaciones avanzadas.
En la siguiente tabla se observa qué funciones pueden configurarse y qué parámetros modificar.
Es recomendable que estas programaciones las realice el instalador con un teclado específico para esta tarea. También es posible hacer las programaciones mediante una serie de operaciones a través de la tecla LED del volumétrico, tal como se explica en la sección Ingreso en programación mediante la tecla LED.
| Función | Código | Programa | De fábrica | Detalles |
|---|---|---|---|---|
| Aprender activación | 71 | - | - | |
| Aprender desactivación | 72 | - | - | |
| Modo de ahorro de batería |
73 N | N = 0 No N = 1 Si |
No | |
| Antiasalto pasivo | 74 N | N = 0 Sin antiasalto N = 2 Modo pasivo |
Modo pasivo | |
| Disparo de alarma en caso de asalto (posterior al preaviso) |
75 N | N = 0 No N = 1 Si |
No | |
| Selección de corte de encendido o impedir arranque | 76 N | N = 0 No corta N = 1 Arranque N = 2 Encendido |
Encendido | |
| Usar código de alta seguridad | 77 N (NNN) |
N = 0 No N = 1 Si NNN = código |
No | |
| Entrada de puertas por positivo o masa 78 N | 78 N | N = 0 Masa N = 1 Positivo |
Masa | |
| Entrada de baúl por positivo o masa | 79 N | N = 0 Masa N = 1 Positivo |
Masa | |
| Personalización del uso de las teclas del controlremoto. Señalizaciones sonoras/ silenciosas de activación/ desactivación |
80 N | N = 0 Silencioso N = 1 Sonoro |
Sonoro | |
| Tiempo de disparo con la puerta, capot y baúl cerrados | 81 NN | NN = tiempo en segundos (de 12 a 99) |
60 segundos | |
| Tiempo de disparo con la puerta, capot o baúl abiertos | 82 NN | NN = tiempo en segundos (de 12 a 99) |
90 segundos | |
| Tiempo de accionamiento del sistema antiasalto | 83 NN | NN = tiempo en segundos (de 50 a 99) |
60 segundos | |
|
Ajuste de la sensibilidad del detector de movimiento del vehículo (Opcional con DMV-MPXC) |
85 N | N = 0 Bajo N = 1 Alto |
Alto | |
|
Ajuste de la sensibilidad del sensor de rotura de cristales (Opcional con DMIC-MPXC) |
86 N | N = 1 a 5 (bajo a alto) | Medio (3) | |
| Exclusión de puerta problemática al activar | 87 N | N = 0 No N = 1 Si |
No | |
| Ingresar al Modo de aprender transmisores | 88 | - | - | |
| Ingresar al Modo Test | 89 | - | - | |
| Indicar que las luces son de doble filamento (Opcional con AUTOLIGHT-MPXC) |
90 N | N = 0 No N = 1 Si |
Si | |
| Ajuste del volumen de las señalizaciones sonoras | 91 N | N = 1 a 4 (bajo a alto) | Medio (3) | |
| Autolock | 92 N | N = 0 No N = 1 Si |
Si | |
| Tiempo y forma del pulso del abre / cierra puertas | 94 N | N = 0 Corto N = 1 Largo N = 2 Dos pulsos N = 3 Dos segundos N = 4 Cables unidos |
Corto | |
| Antidistracción | 95 N | N = 0 No N = 1 Si |
No | |
| Modo de activación automática | 96 N | N = 0 No N = 1 Si silencioso N = 2 Si sonoro |
No | |
| Desactivación alternativa permitida | 97 N | N = 0 No N = 1 Si |
Si | |
| Tiempo de corte con TURBOLIFE (Opcional con TURBOLIFE-MPXC) |
98 N | N = 0 Un minuto N = 1 Dos minutos N = 2 Tres minutos |
Un minuto | |
| Levanta vidrios en forma simultánea (Opcional con MLV2-MPXC) |
99 N | N = 0 No N = 1 Si |
No |
Ingreso en programación mediante tecla LED
Ingreso en programación mediante tecla LED
Para ingresar en programación utilizando la tecla LED del volumétrico
- 1Pulsá la tecla de destrabar las puertas para desactivar y antes que transcurran 10 segundos abrí la puerta.
- 2Pulsá la tecla LED del volumétrico 5 veces.
- 3El sistema ingresa en Programación Avanzada, y emite 2 sonidos bitonales cortos.
- 4Pulsá la tecla LED del volumétrico tantas veces como se indique en la tabla de programaciones.
- 5Si la programación se realizó correctamente, la sirena emite un sonido bitonal corto. En caso contrario, la señalización será un sonido grave.
Ejemplo
El tiempo de disparo preprogramado de fábrica cuando la alarma se dispara por apertura de una puerta que luego se cierra, es de 60 segundos; si deseás reducirlo a 32 segundos, procedé de la siguiente manera:
- •Ingresá en PROGRAMACIÓN AVANZADA utilizando la tecla LED del volumétrico siguiendo los pasos ya explicados.
- •Ahora deberás ingresar a través la tecla LED del volumétrico los números 8 1 3 2 (según la tabla), de la siguiente forma:
- 1Pulsá la tecla ocho veces: Hacé una pausa y escucharás la confirmación sonora.
- 2Pulsá la tecla una vez: Hacé una pausa y escucharás la confirmación sonora.
- 3Pulsá la tecla tres veces: Hacé una pausa y escucharás la confirmación sonora.
- 4Pulsá la tecla dos veces: Hacé una pausa y escucharás la confirmación sonora.
- Para salir de programación, poné el vehículo en contacto de ignición.
- En los casos en que debas ingresar un 0 (cero), deberás pulsar diez veces la tecla LED del volumétrico.
