Descripción general

Módulo abre cierra puertas que permite el comando del sistema KL20 desde el control de presencia.

Características
  • •Compatibilidad con sistemas KL20 RS y RH (versión 2.0 o superior).
  • •Control de alarma y puertas con transmisor de presencia.
  • •Conexión sencilla mediante cables y conector de 3 vías.
Compartí tu tranquilidad
Whatsapp Facebook LinkedIn

Identificación de las partes

Identificación de las partes

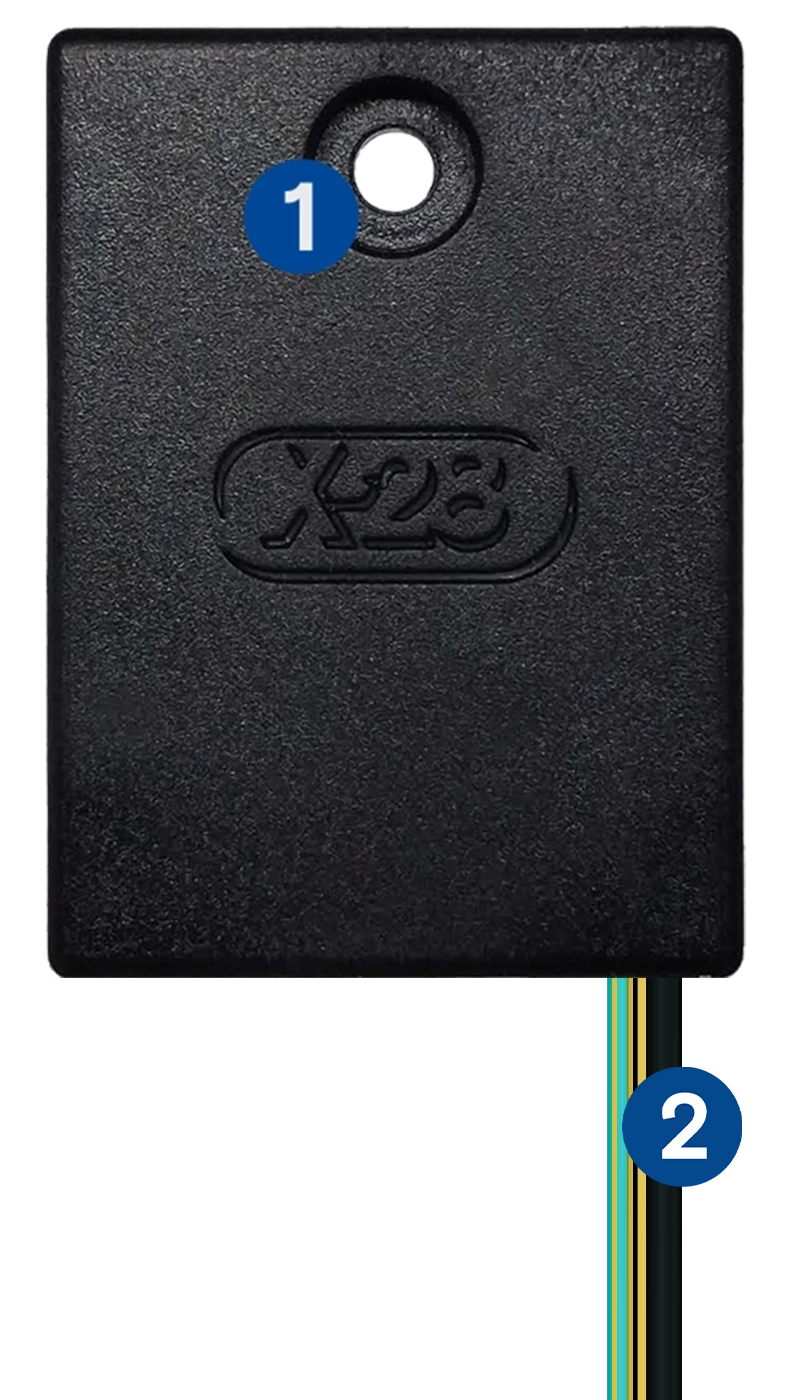

  • 1AGUJERO PARA TORNILLO DE MONTAJE
  • 2CABLES ABRE/CIERRA PUERTAS Y GND

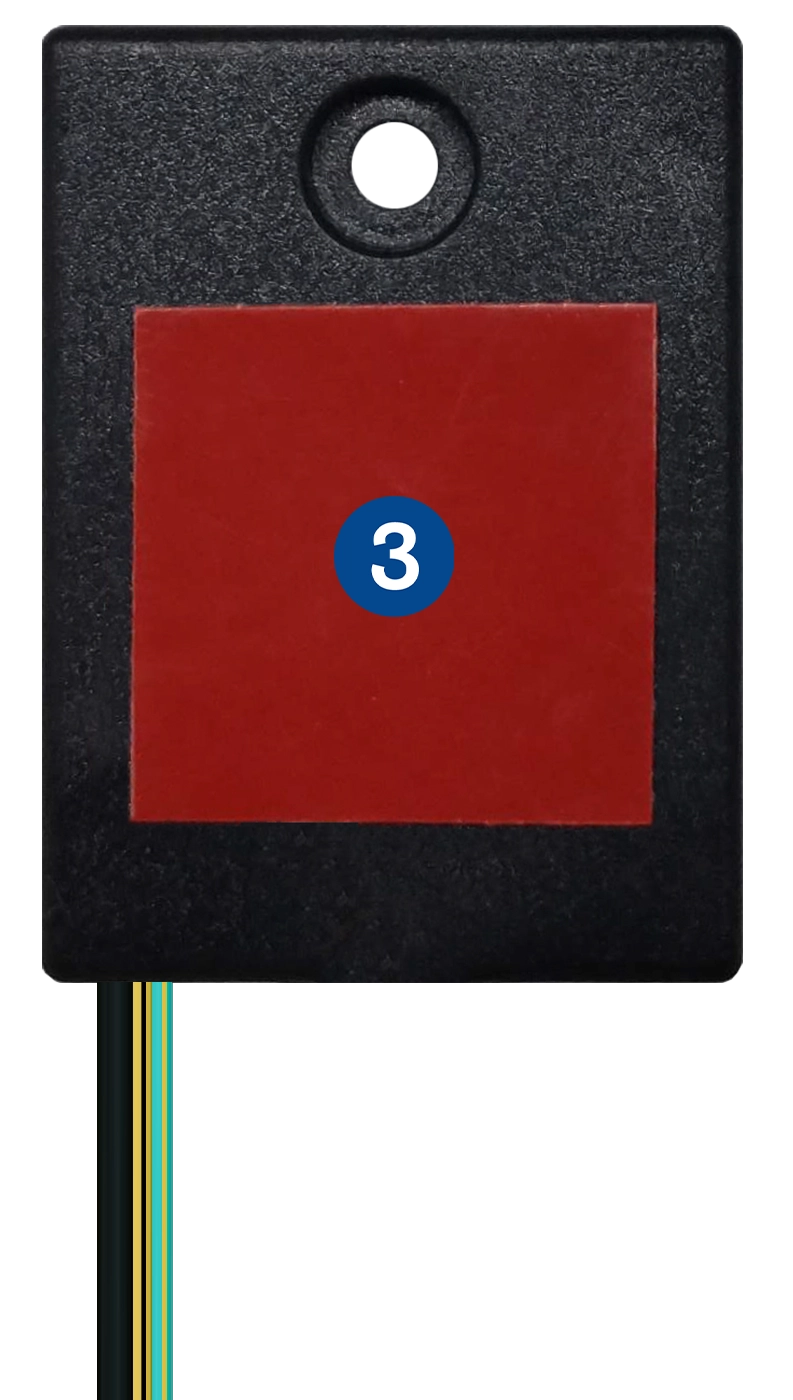

  • 3CINTA DOBLE CONTACTO

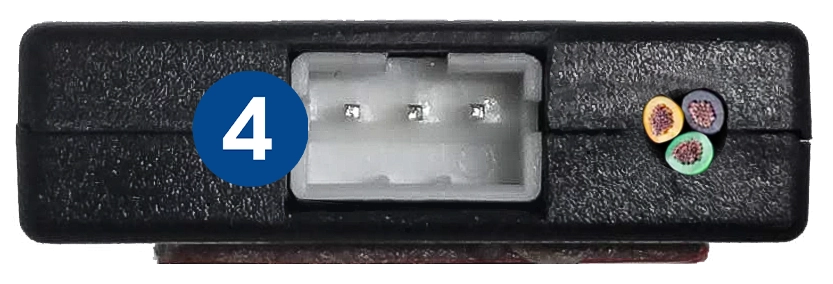

  • 4CONECTOR DE 3 VÍAS (+12 V, GND Y MPXC)

ACCESORIOS

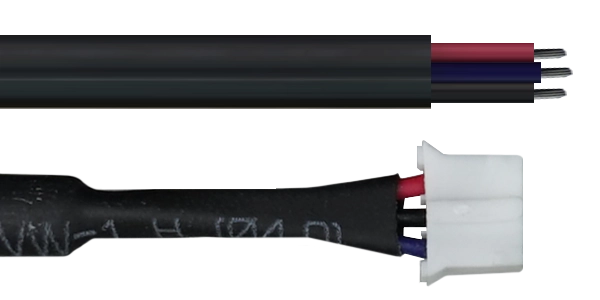

• PRECABLEADO MPXC

Principio de funcionamiento

Principio de funcionamiento

El módulo KLACP-MPXC incorpora a los sistemas KL20 la capacidad de controlar la activación y desactivación de la alarma, así como el trabado y destrabado de puertas, mediante el transmisor de presencia, brindando una mayor comodidad y seguridad en la operación del sistema.
Este módulo es totalmente compatible con los modelos de alarma KL20 RS y KL20 RH, siempre y cuando cuenten con la versión de software 2.0 o superior. Esta integración asegura que los usuarios puedan aprovechar al máximo las prestaciones del sistema, mejorando tanto la experiencia de uso como la protección de espacios.

Conexión

Conexión

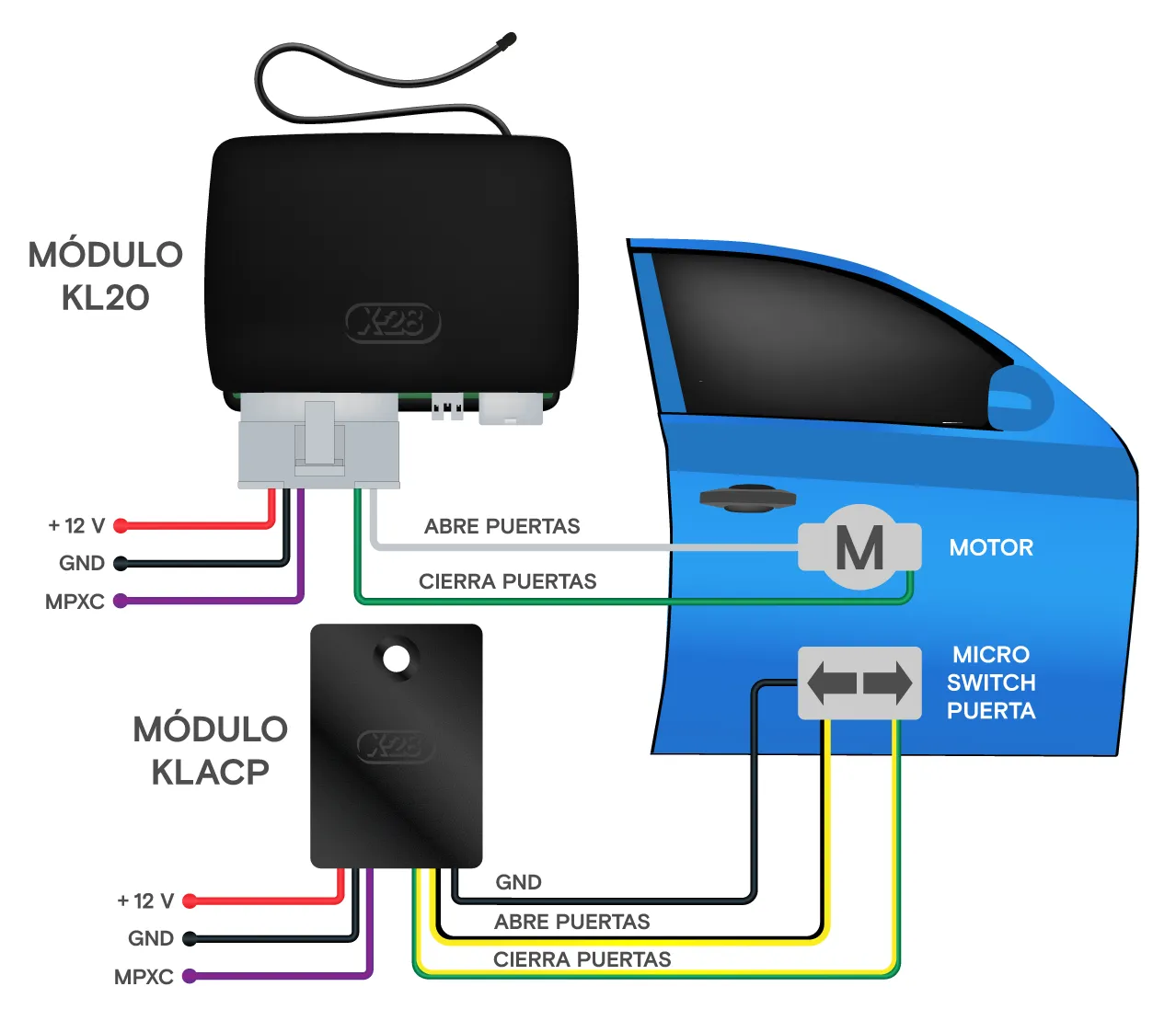

Para realizar la conexión del equipo en un sistema que cuenta con una alarma de la línea KL20, seguí las indicaciones a continuación:

  • 1Conectá el cable amarillo/negro (abre puertas) al cable correspondiente del switch de la puerta del vehículo.
  • 2Conectá el cable verde/amarillo (cierra puertas) al cable correspondiente del switch de la puerta del vehículo.
  • 3Conectá el cable negro (GND) a la masa de la instalación.
  • 4Interconectá los cables +12 V (rojo), GND (negro) y MPXC (violeta) del conector de alimentación con los buses correspondientes de la instalación.

Interconexión con MACP

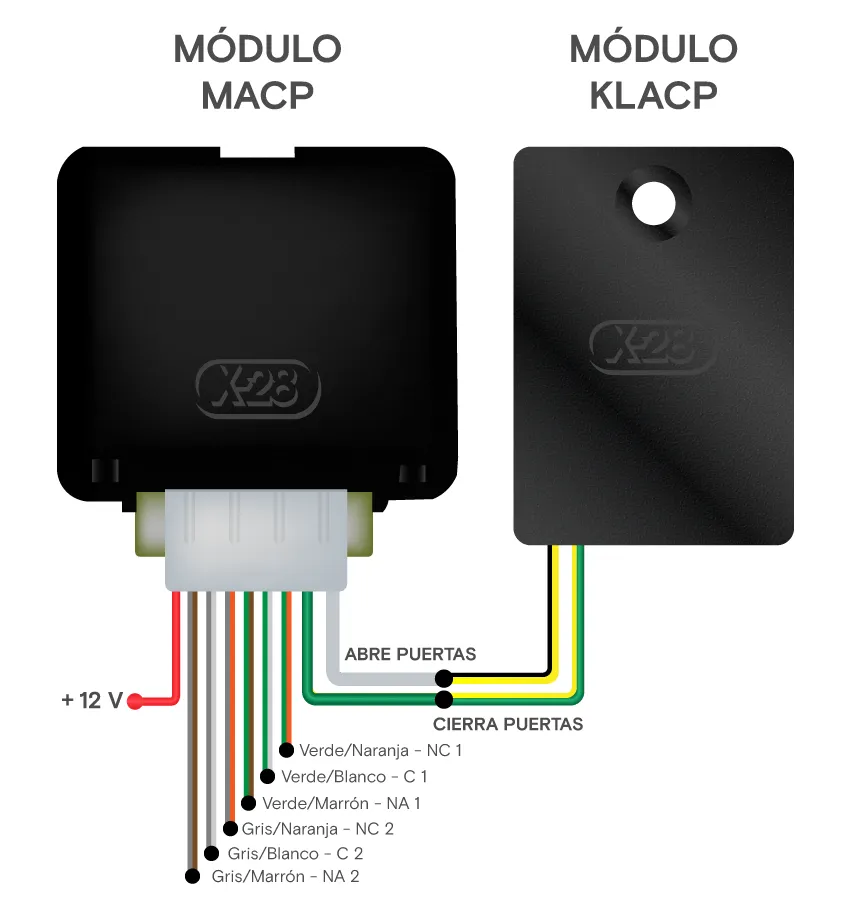

Si el sistema requiere el uso del módulo abre-cierra puertas MACP, que incluye dos relés inversores con contactos libres de potencial, el equipo debe interconectarse de la siguiente manera:

Montaje

Montaje

El equipo debe instalarse dentro del habitáculo del vehículo, preferentemente en una ubicación cercana a la central de alarma. El módulo está diseñado para facilitar su montaje mediante una cinta bifaz en la parte posterior, lo que garantiza una fijación sencilla y efectiva. Si se prefiere una instalación más segura, se puede utilizar el orificio para tornillo que posee el gabinete del producto.

Especificaciones

Especificaciones

  • •Dimensiones: 34 mm (alto) x 25 mm (ancho) x 6 mm (profundidad)
  • •Tensión de alimentación: 12 VCC
  • •Temperatura de operación: -10 °C a 50 °C
  • •Temperatura de almacenamiento: -20 °C a 60 °C
