Identificación de las partes

• 1CENTRAL
• 2PRECABLEADO
• 3TECLA TOUCH

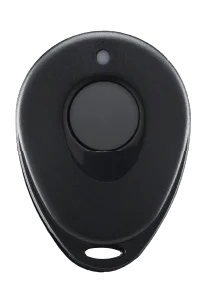

• 4TRANSMISOR DE PRESENCIA

• 5TRANSMISOR DE COMANDO

• 6SIRENA S21

• 7FUSIBLE FICHA PLANA 20 A

Elementos del sistema

El modelo M20 está diseñado para brindar protección integral a motos y motocicletas. Su central electrónica procesa todas las señales del sistema, incluyendo las transmitidas por los controles remotos a través de su receptor de radiofrecuencia. Además, incorpora un acelerómetro 3D que detecta movimientos en cualquier dirección. El sistema incluye una sirena que realiza las señalizaciones correspondientes al funcionamiento de la alarma.

La central de alarma es un componente clave que se encarga de procesar y gestionar toda la información que genera el sistema de seguridad del vehículo. Este dispositivo coordina las señales y comandos emitidos por los distintos sensores y componentes del sistema, y está equipado con un receptor de radiofrecuencia. Este receptor permite que la central reciba y decodifique las señales enviadas desde los transmisores de control remoto, asegurando así una respuesta rápida y eficiente ante cualquier intento de activación o desactivación de la alarma, brindando al usuario un control preciso y confiable sobre la seguridad de su vehículo.

El sistema incluye un transmisor de presencia que se encarga de emitir una señal automática cada 20 segundos a la central de alarma. Si la central recibe esta señal, reconoce que el transmisor, y por ende el usuario, están dentro del vehículo, lo que permite un funcionamiento normal del mismo.

Este transmisor cuenta también con una tecla multifunción integrada, que permite comandar acciones como la activación y desactivación del sistema.

El M20 incluye un transmisor de control remoto que actúa como elemento de comando principal. Este transmisor está equipado con tecnología de códigos Rolling Code, lo que garantiza miles de millones de combinaciones únicas e irrepetibles, y cuenta con un excelente alcance de operación.

El equipo posee un sensor de movimiento que utiliza mediciones tridimensionales para detectar cambios en la posición de la moto, generando un disparo si la alarma está activada. Gracias a esta tecnología, no es necesario instalar la alarma en una posición específica, ya que puede detectar movimientos en cualquier dirección con la misma sensibilidad, sin importar su inclinación.

El equipo se provee con una sirena de reducido tamaño, excelente resistencia a la intemperie y alto impacto acústico, especialmente diseñada para ser instalada en vehículos.

El sistema incluye una tecla denominada Tecla Touch, que permite realizar diversas operaciones con un simple toque. Esta tecla se instala en un lugar oculto, pero accesible dentro del habitáculo para quienes conocen su ubicación.

Protección Antirrobo

La protección antirrobo del sistema se puede configurar en dos modos de operación: manual y automático.

En el modo manual, la activación y desactivación se realizan de forma directa a través del transmisor de control remoto.

En el modo automático, el sistema se activa y desactiva automáticamente según la proximidad del transmisor de presencia, brindando mayor comodidad y seguridad al usuario.

El sistema está diseñado para proteger la moto en todo momento, evitando que el motor arranque cuando la alarma está activada. Además, la protección antirrobo incluye un acelerómetro 3D que detecta cualquier intento de movimiento o manipulación, activando la alarma si es necesario. La opción de programación permite adaptar el sistema según las preferencias del usuario, asegurando una respuesta eficiente ante posibles intentos de robo.

Disparo de alarma

Con la alarma activada, el movimiento de la moto, el intento de puesta en marcha o cambiar la posición de Neutral de la caja de cambios genera el disparo del sistema.

Cuando se produce un disparo de alarma, se generan los siguientes efectos:

• •Luces: Parpadean intermitentemente para alertar visualmente sobre el disparo.
• •Sirena: Emite un sonido ululante de alto impacto acústico.
• •Motor: No puede ponerse en marcha mientras la alarma esté disparada.

Al desactivar la alarma, el sistema te alerta si durante tu ausencia se produjo un disparo del mismo. Este aviso ocurrirá aún en los casos en que selecciones la desactivación silenciosa.

• 1Las luces de la moto hacen dos destellos largos, una pausa y tres destellos cortos.
• 2La sirena genera dos sonidos bitonales, una pausa, y tres beeps cortos.

Para indicar la causa del disparo, las luces van a destellar un número determinado de veces de acuerdo a la siguiente tabla:

En situaciones donde se detecte la presencia de una persona sospechosa, el sistema permite disparar manualmente la alarma para disuadir amenzadas de manera preventiva.

• 1Presioná la tecla durante dos segundos.
• 2El sistema se disparará.
• 3Para cancelar el disparo, presioná cualquier tecla del control de comando o la tecla del control de presencia.

Comandos de activación y desactivación

• 1Pulsá la tecla del transmisor de comando, o la tecla multifunción del transmisor de presencia.
• 2Las luces del vehículo hacen un destello corto.
• 3La sirena produce un sonido bitonal.

• 1Pulsá la tecla .
• 1Pulsá la tecla .
• 2Las luces del vehículo hacen un destello corto.

• 1Pulsá la tecla del transmisor de comando, o la tecla multifunción del transmisor de presencia.
• 2Las luces del vehículo hacen dos destellos largos.
• 3La sirena produce dos sonidos bitonales.

• 1Pulsá la tecla .
• 1Pulsá la tecla .
• 2Las luces del vehículo hacen dos destellos largos.

Si el sistema se configuró para funcionar en modo automático, la activación ocurre de la siguiente manera:

• 1Alejate de la moto llevando el transmisor de presencia.
• 2Las luces de la moto hacen un destello corto.
• 3La sirena emite un sonido tipo xilófono.

Si el sistema se configuró para funcionar en modo automático, la desactivación ocurre de la siguiente manera:

• 1Acercate a la moto llevando el transmisor de presencia.
• 2Las luces de la moto hacen dos destellos largos.
• 3La sirena emite dos sonidos bitonales.

Si regresás a tu moto, habiendo dejado la alarma activada y, ya sea por olvido o extravío, no contás con tu control remoto, pero sí con la llave de contacto, es posible desactivar la alarma mediante la tecla Touch.

Para esto:

• 1Poné la moto en contacto.
• 2La alarma se dispara.
• 3Sin sacar la llave de la posición de contacto, pulsá la tecla Touch.
• 4El sistema se desactiva.

Protección antiasalto por presencia

La M20 incorpora un sistema antiasalto por presencia que permite el funcionamiento normal de la moto solo si el transmisor de presencia está cerca. Este transmisor envía automáticamente una señal a la central de alarma cada 20 segundos. Si la central recibe la señal, entiende que el usuario está cerca de la moto.

Si la central no recibe la señal del transmisor, interpreta que el usuario se ha alejado de la moto. En este caso, el sistema detiene el motor o evita que vuelva a arrancar, función que se puede programar. Por lo tanto, es esencial que siempre lleves con vos tu control remoto de presencia para que el sistema reconozca si estás cerca de la moto o te alejaste.

Si estás manejando y sos obligado a descender, ante todo conservá la calma y no opongas resistencia alguna.

Una vez que hayas descendido de la moto, no tenés que hacer nada. Llevar oculto con vos tu control remoto de presencia es suficiente.

• 1Al alejarse, el vehículo funcionará normalmente durante 60 segundos (tiempo programable).
• 2Transcurridos los 60 segundos, el buzzer comienza a sonar en forma intermitente durante 16 segundos.
• 3Después del aviso, y de acuerdo a lo seleccionado en la programación, el motor se detiene en forma instantánea o se impide el arranque la próxima vez que se detenga.
• 4Se puede configurar que cuatro segundos después de finalizado el aviso del buzzer, la alarma se dispare durante 40 segundos.
• 5Para poder volver a poner en marcha el motor se debe contar con el control remoto de presencia, o bien pulsar la tecla touch.

Si olvidaste tu control remoto de presencia, el sistema te permite operar en forma manual de la siguiente manera:

• 1Arrancá la moto.
• 2Pulsá la tecla Touch durante dos segundos. El sistema responderá con dos sonidos cortos de la sirena, indicando que la protección antiasalto se canceló de forma transitoria.
• 3La moto funcionará normalmente.
• 4Al detener el motor, el sistema antiasalto se rehabilitará automáticamente.

Si olvidás el control remoto y no te percatás del hecho, el sistema te avisará antes de detener el motor para evitar consecuencias imprevistas:

• 1Arrancás la moto sin el transmisor de presencia, sin darte cuenta del olvido.
• 2Durante los primeros 30 segundos, la moto funciona normalmente.
• 3A los 15 segundos previos a detener el motor, el sistema emite una serie de beeps de sirena como advertencia.
• 4Para evitar que la moto se detenga, deberás pulsar la tecla Touch durante 2 segundos.
• 5Los sonidos de aviso se detendrán inmediatamente.
• 6Luego de mantener el Touch pulsado por 2 segundos, la sirena emitirá dos beeps cortos.
• 7El sistema antiasalto quedará cancelado hasta que detengas el motor.
• 8La próxima vez que pongas en marcha la moto, el sistema se rehabilitará automáticamente.

Encendido y Apagado de la Función Presencia

La función presencia puede activarse o desactivarse fácilmente mediante la tecla del transmisor:

• •Para activar la transmisión de presencia, mantener pulsada la tecla durante 8 segundos hasta que el LED cambie a color verde, indicando que la función está habilitada.
• •Para desactivar la transmisión, mantener pulsada la tecla durante 8 segundos hasta que el LED cambie a color rojo, deshabilitando la función y optimizando el consumo de batería.

Esta opción es ideal para situaciones en las que la moto permanecerá sin uso por un tiempo prolongado.

Vinculación del transmisor

El proceso de vinculación permite registrar los transmisores de control remoto en la central de la alarma para que el sistema funcione correctamente. Este procedimiento debe realizarse al instalar el equipo o al reemplazar un transmisor.

Al conectar la alarma a una fuente de 12 VCC, la sirena emite un sonido corto y las luces comienzan a destellar, indicando que el sistema está listo para aprender los transmisores.

• 1Presioná cualquiera de las teclas del transmisor.
• 2Si la vinculación es exitosa, la sirena emitirá un sonido bitonal.

• 1Mantener pulsada la tecla del transmisor.
• 2La sirena emitirá un primer sonido bitonal cuando se registre el código de comando, y un segundo sonido bitonal, tras 3 segundos, al registrar el código de presencia.

Es necesario que la alarma registre al menos un código de comando para su funcionamiento correcto. Si no se desea registrar el código de presencia, basta con poner la moto en contacto tras registrar el código de comando para salir del modo de aprendizaje.

Aviso de Batería Baja del Control Remoto de Presencia

El control remoto de presencia envía automáticamente una señal a la central de alarma para determinar si te encontrás cerca de la moto. Estas transmisiones son silenciosas e imperceptibles y dependen de la batería del transmisor.

Cuando la batería está por agotarse, es importante que lo sepas con anticipación para poder cambiarla, para lo cual:

• 1El transmisor avisa a la central que la batería está baja.
• 2La sirena emite un sonido corto cada minuto cuando la moto está en marcha.

Desde el primer aviso de “batería baja”, contás aproximadamente con una semana para cambiar la batería. Durante este período, el sistema sigue funcionando con normalidad, pero señalizando la situación.

Anulación del sistema

Esta función permite anular totalmente el sistema, y resulta útil en los casos en que prefieras que el vehículo se comporte como si nada se hubiera instalado en el mismo.
Esto puede resultar útil si, por ejemplo, el vehículo es ingresado por un largo período en un taller mecánico.

• 1Colocá la llave de la moto en la posición de contacto.
• 2Presioná la tecla Touch durante ocho segundos.
• 3Cuando hayan transcurrido dos segundos, la sirena emitirá dos sonidos cortos indicando que está pasando por cancelación transitoria del sistema antiasalto; mantené oprimida la tecla Touch hasta llegar a la señal de anulación.
• 4Las luces hacen tres destellos rápidos.
• 5La sirena emite tres beeps cortos.
• 6Luego de esta secuencia, el sistema queda anulado.

• 1Colocá la llave del vehículo en la posición de contacto.
• 2Presioná la tecla Touch durante ocho segundos.
• 3Las luces hacen tres destellos rápidos.
• 4La sirena emite tres beeps cortos.
• 5Luego de esta secuencia, el sistema queda restaurado.

Protección contra Consumo Elevado de Luces

El control de las luces por parte de la alarma se realiza a través de salidas electrónicamente protegidas. Cuando se detecta un consumo excesivo en las luces o un cortocircuito, la alarma protege la salida que está controlando las luces conflictivas, evitando que se realicen señalizaciones con esas luces.

La máxima potencia que soporta cada salida de luces es de 20W (dos lámparas de 10W). Si se requiere más potencia, se debe utilizar el módulo MACP, que cuenta con dos relés para ofrecer mayor capacidad de corriente.

Modo de Bajo Consumo

Uno de los aspectos más importantes de la alarma de moto es garantizar su bajo consumo de energía. El hardware de la alarma M20 fue diseñado con este enfoque, priorizando el bajo consumo de sus componentes.

Además, se implementó un modo de bajo consumo en el que la alarma reduce considerablemente su consumo sin perder ninguna de sus funcionalidades.

Este modo se activa después de que la alarma haya permanecido desactivada o activada durante un tiempo superior al configurado con la opción P84 N. De fábrica, la alarma viene preconfigurada con un tiempo de 24 horas (consultar el “Cuadro de Programaciones” para más detalles).

Esto significa que si la moto permanece quieta durante ese tiempo, la central de alarma entrará en el modo de bajo consumo.

Para salir de este modo, solo es necesario realizar cualquier acción con la moto, como ponerla en contacto, sacarla de neutral, activarla o desactivarla con el control remoto, entre otras.

En situaciones donde no se va a utilizar la moto durante un período largo, se puede reducir a cero el consumo de la alarma. Con el modo de consumo cero, se elimina por completo el consumo de la central de alarma.

Para activar este modo, seguí estos pasos:

• 1Sacá la moto de contacto.
• 2Mantené presionado el Touch durante 8 segundos.
• 3Las luces emitirán tres destellos cortos.
• 4La sirena emitirá tres sonidos cortos.

Luego de activar este modo, la alarma quedará totalmente apagada, lo que significa que no se podrá activar ni se producirán disparos.

Diagrama de instalación

Cable	Entrada/Salida	Conexión	Detalles
Rojo	+12V		Conectar a un punto de 12 V de tensión permanente. Se recomienda la batería de la moto.
Negro	Masa		Conectar a cualquier punto de la moto que asegure una masa segura.
Naranja	Neutral		Debe poner masa o positivo cuando la moto se encuentra en "neutral" o en Stop.
Marrón	Sirena		Salida de +12V para conectar la sirena.
Amarillo/Gris Azul/Verde	Contacto/NA C/NC	Ver esquemas al pie de la tabla.	En función del modelo de moto, y del sistema que utilice la misma para detener el motor, se debe utilizar el esquema de conexión correspondiente.
Violeta	MPXC		Salida MPXC para conectar cualquier equipo MPXC.
Celeste	Luces de posición 1 / Luces de posición 2		Salidas independientes de +12V/15A para conectar las luces de posición de la moto. (Se suministran dos salidas para los casos en que el vehículo tenga circuitos independientes.)
Conector conjunto	Tecla Touch	-	Se suministra con el precableado. No es necesario realizar ninguna conexión eléctrica.

Esquema de conexión tipo 1

Esquema de conexión tipo 2

Programación
