Descripción

Controlador táctil para el comando de un nodo. Permite el manejo de dispositivos a través de módulos de control eléctricos (línea AE).

• •Control táctil de dispositivos mediante actuadores eléctricos (línea AE).
• •Indicador de estado (encendido/apagado) mediante led.
• •Gabinete extra delgado

Identificación de las partes

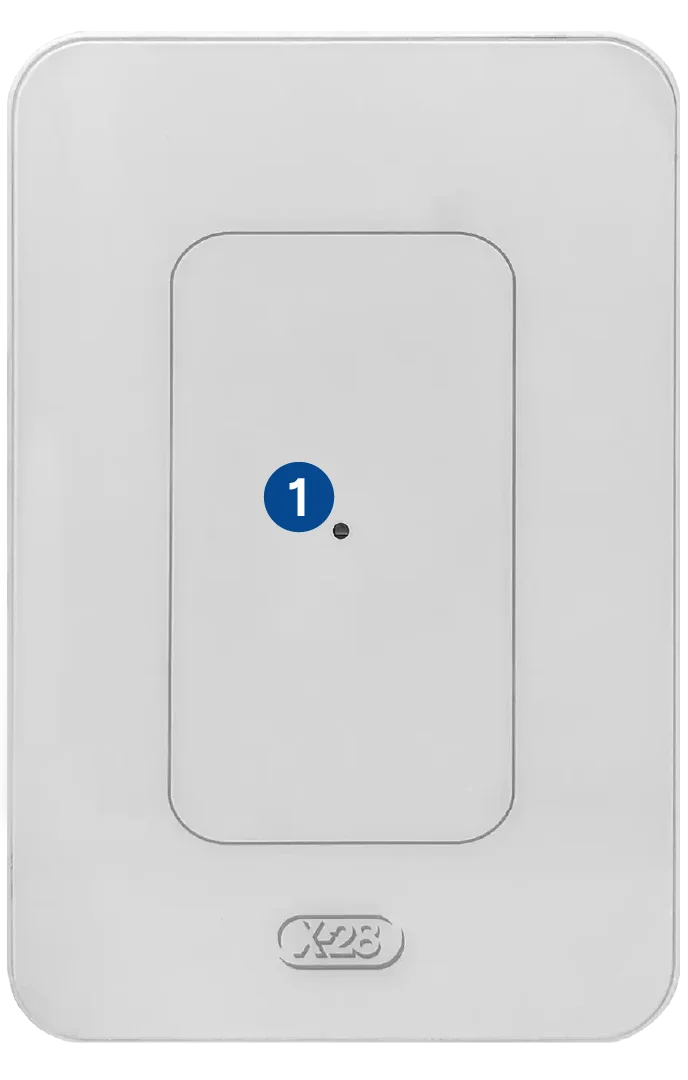

• 1LED TÁCTIL DE ENCENDIDO Y APAGADO

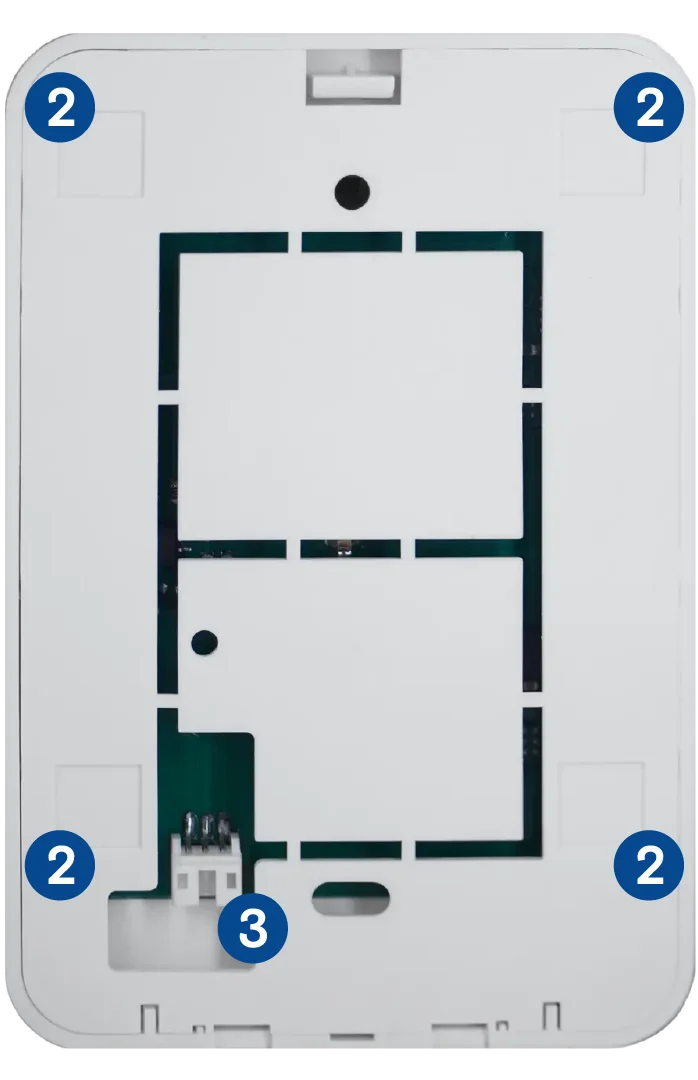

• 2BAJORRELIEVES PARA TROQUEL AUTOADHESIVO
• 3CONECTOR DE ALIMENTACIÓN Y MPXH

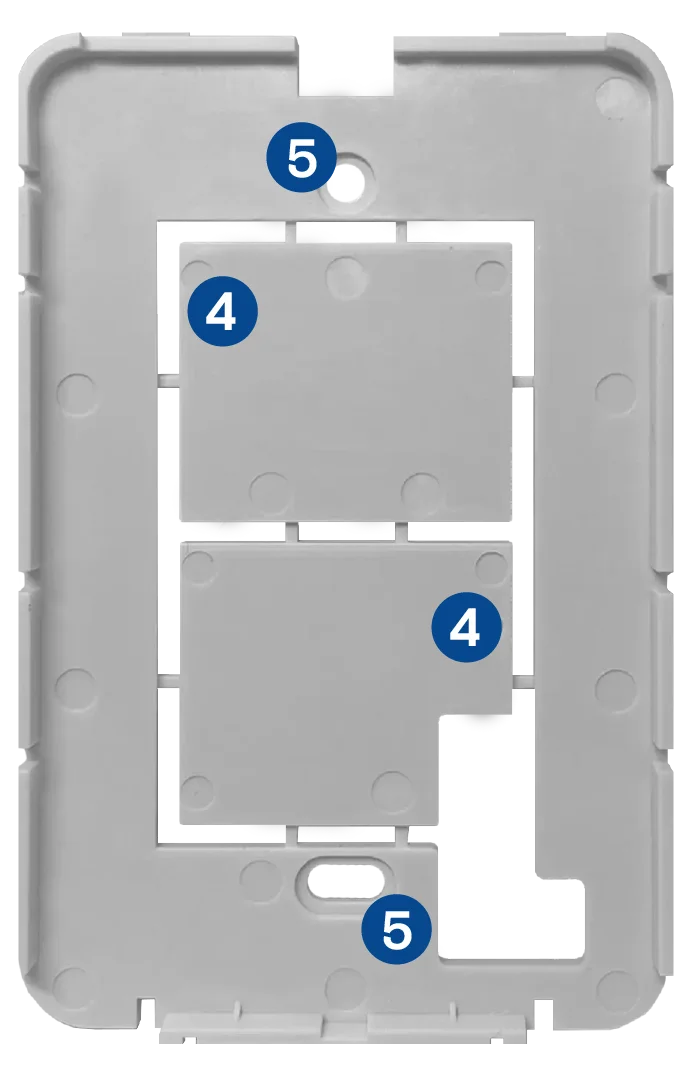

• 4TROQUELES PARA COLOCACIÓN DE ACTUADOR ELÉCTRICO
• 5ORIFICIOS PARA TORNILLOS

• CABLE DE ALIMENTACIÓN Y MPXH

• AUTOADHESIVO TROQUELADO

• TORNILLO (x 2)

• TARUGO S5 (x 2)

Principio de funcionamiento

El MAGIC T1-MPXH es una tecla táctil que permite encender o apagar dispositivos eléctricos de forma remota, mediante la conmutación de Actuadores Eléctricos (AE).
Cada AE de una instalación tiene asignado un número de nodo, y por lo tanto, un MAGIC T1-MPXH programado con un número de nodo determinado puede comandar todos los Actuadores Eléctricos que responden a ese número. Esto permite que se puedan controlar dispositivos que se encuentren en la instalación sin necesidad de cableados adicionales.
El MAGIC T1 se activa con solo apoyar o deslizar un dedo sobre su superficie, sin necesidad de hacer presión, ya que no tiene piezas mecánicas. El LED azul sirve como indicador: cuando está encendido, el dispositivo controlado está apagado; cuando el LED se apaga, el dispositivo se enciende.

Un nodo en el sistema de alarma es la representación de un dispositivo eléctrico con una identificación numérica única de tres dígitos (entre 000 y 127) que puede ser comandado por dispositivos de control y automatización.

Montaje y conexión

El MAGIC T1-MPXH puede montarse de dos formas, en una caja rectangular estándar de instalación eléctrica o sobre una superficie plana, usando los troqueles autoadhesivos o los tornillos y tarugos incluidos con el producto.

Para instalar correctamente el equipo, seguí las instrucciones a continuación:

• 1Quitá la base introduciendo un destornillador en la parte inferior del gabinete.
• 2Elegí el tipo de montaje:
• aSi vas a montar el producto sobre una caja eléctrica, pasá los tornillos a través de los orificios de montaje y atornillalos a las orejas de la caja.
• bSi optás por montarlo sobre una superficie plana con tornillos, realizá las perforaciones e introducí los tarugos suministrados, y luego atornillá la base a la pared.
• cSi preferís usar los troqueles autoadhesivos, pegá primero las cintas a la base y luego fijala a la pared presionando firmemente.
• 3Conectá el precableado al conector de alimentación del equipo, y realizá los empalmes de la siguiente manera: los cables rojo y negro a una salida de alimentación de la central de alarma, +12 VCC y masa respectivamente. El cable amarillo a la línea MPXH que recorre el sistema de alarma.
• 4Por último, colocá la tapa del producto desde arriba, y hacé presión en la parte inferior hasta que trabe.

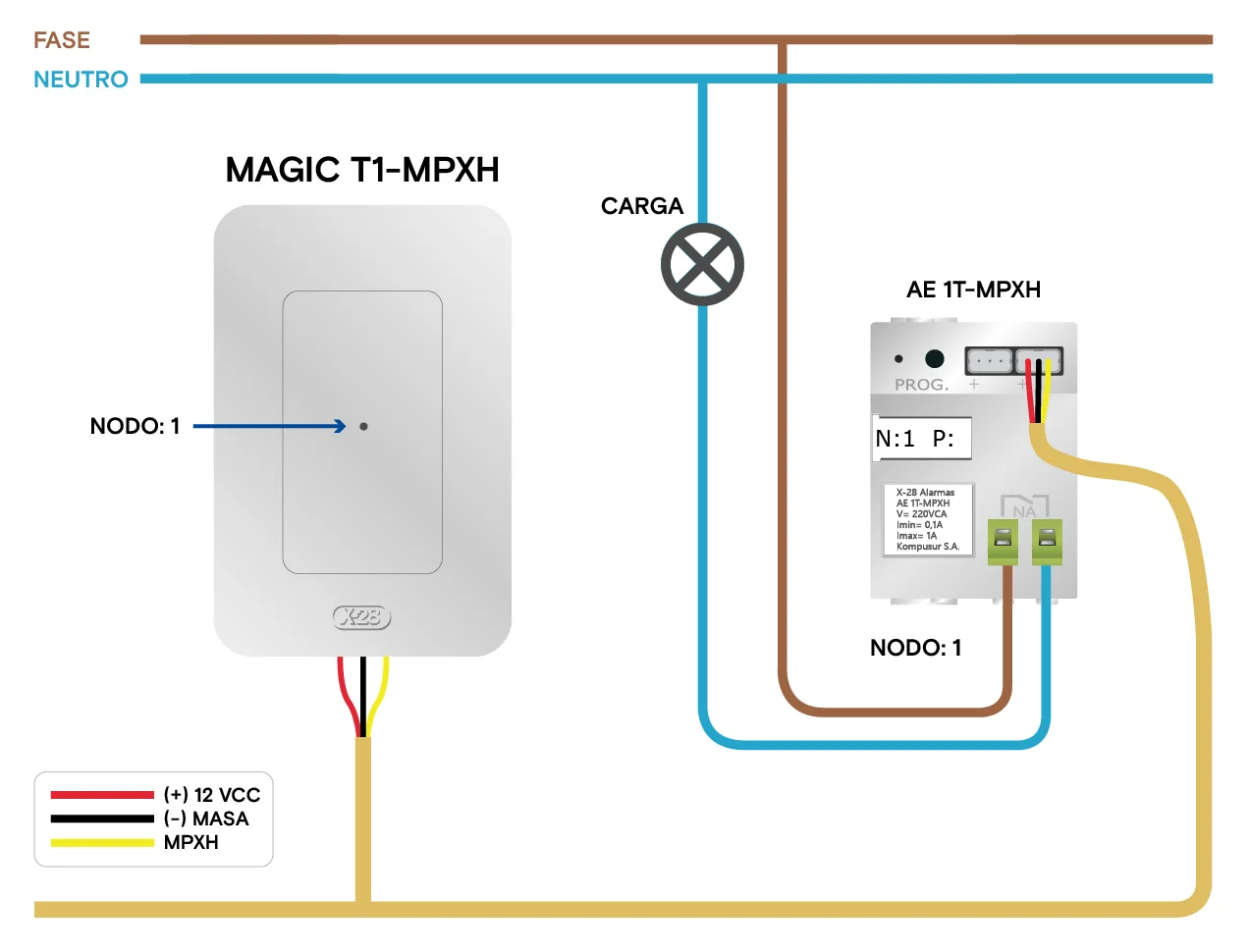

A continuación se presenta el diagrama de conexión correspondiente al sistema de control de iluminación, donde se detalla la interconexión entre el controlador táctil MAGIC T1-MPXH y un actuador eléctrico AE 1T-MPXH, junto con su respectiva alimentación y control de carga.

Casos especiales

Puede ocurrir que en algún caso se realice una instalación del MAGIC T1-MPXH y un actuador eléctrico, independientes de un sistema de alarma (sin central). Para esto es necesario contar con una fuente de alimentación de 12 VCC (por ejemplo, una FU1A o FU3A) para alimentar los equipos.
Para realizar las programaciones se utiliza cualquier teclado MPXH que se conecta de forma transitoria al sistema conformado por la tecla táctil y los actuadores eléctricos.
En instalaciones de este tipo también es posible incorporar equipos de luz de emergencia, tales como la línea de LE, todos MPXH.

Programación

El equipo ofrece una serie de programaciones que permiten personalizar y acceder a diversas funciones y características del controlador táctil.
Para ello, el equipo cuenta con dos instancias de programación: la Programación Básica, desde la cual es posible configurar el número de nodo, y la Programación Avanzada, que permite acceder al resto de las configuraciones.

Todas las programaciones del controlador táctil se realizan desde cualquier teclado conectado al sistema de alarma.
El acceso a las programaciones del equipo se puede realizar de la siguiente manera:

• 1Apagá la tecla del MAGIC T1-MPXH (led encendido).
• 2Introducí la secuencia 624428 (mnemónico de MAGICT).
• 3Presioná dos veces la tecla táctil y recibirás una confirmación sonora.
• 4Pulsá PP y luego introducí en dos dígitos el número de nodo que deseás programar (de 01 a 99).

Para ingresar en la Programación Avanzada del equipo, se debe ingresar primero a la Programación Básica, según lo detallado anteriormente, y luego mantener presionada la tecla P durante dos segundos.
Una vez ingresado el equipo en el modo de Programación Avanzada, existen dos maneras de realizar las programaciones:

• •Si las programaciones se realizan a través de un teclado con display, se pueden recorrer las opciones utilizando únicamente las flechas ▲ y ▼ del mismo. Al encontrar la programación deseada, se deben ingresar los dígitos de los parámetros a configurar.
• •Si se utiliza un teclado sin pantalla, se debe acceder a las programaciones ingresando el código de la programación deseada.

Se detallan en el siguiente cuadro las programaciones disponibles, el código de cada una de ellas, los parámetros configurables y el detalle de su funcionamiento:

Especificaciones

• •Tensión de alimentación: +12 VCC
• •Temperatura de operación: -10 °C a 50 °C
• •Temperatura de alimentación: -20 °C a 60 °C
• •Consumo: 5 mA
• •Dimensiones: 120 mm de alto | 80 mm de ancho | 8 mm de profundidad
