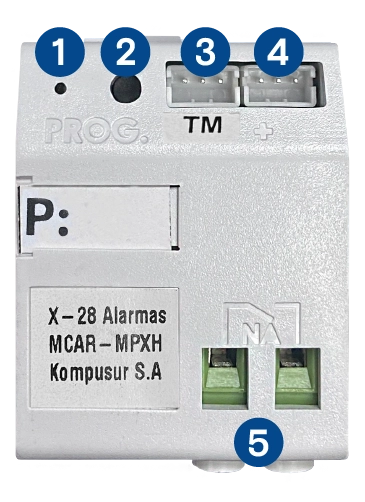

Identificación de las partes

• 1LED DE SEÑALIZACIÓN
• 2TECLA DE PROGRAMACIÓN
• 3CONECTOR PARA TECLADO
• 4CONECTOR DE ALIMENTACIÓN Y MPXH
• 5BORNERA DE CONEXIÓN PARA DISPOSITIVO A CONTROLAR

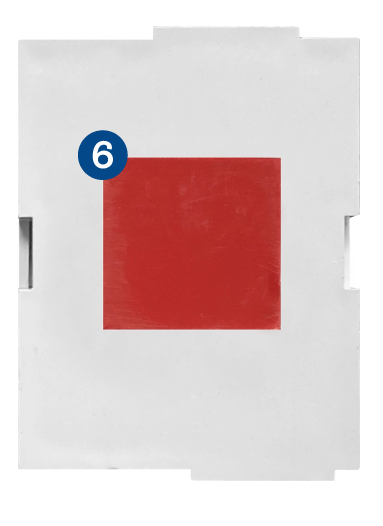

• 6CINTA DOBLE CONTACTO PARA MONTAJE

Accesorios

• Cable de 3 vías

• Cable de 3 vías tipo puente

Principio de funcionamiento

El módulo MCA R-MPXH es un dispositivo que permite comandar el acceso de personas autorizadas a zonas restringidas mediante un teclado MPXH. Además de esta función, se puede emplear para controlar dispositivos eléctricos que requieran autorización para su funcionamiento. Del mismo modo que otros equipos MPXH, se conecta al resto de la instalación MPXH utilizando únicamente tres cables, incluyendo los dos de alimentación.
El equipo acepta hasta 30 códigos de 2 a 6 dígitos, pudiendo identificar a cada usuario con su nombre. En instalaciones con más de un control MCA R-MPXH cada uno funciona en forma independiente, pudiendo programar distintos códigos de usuarios en cada uno.

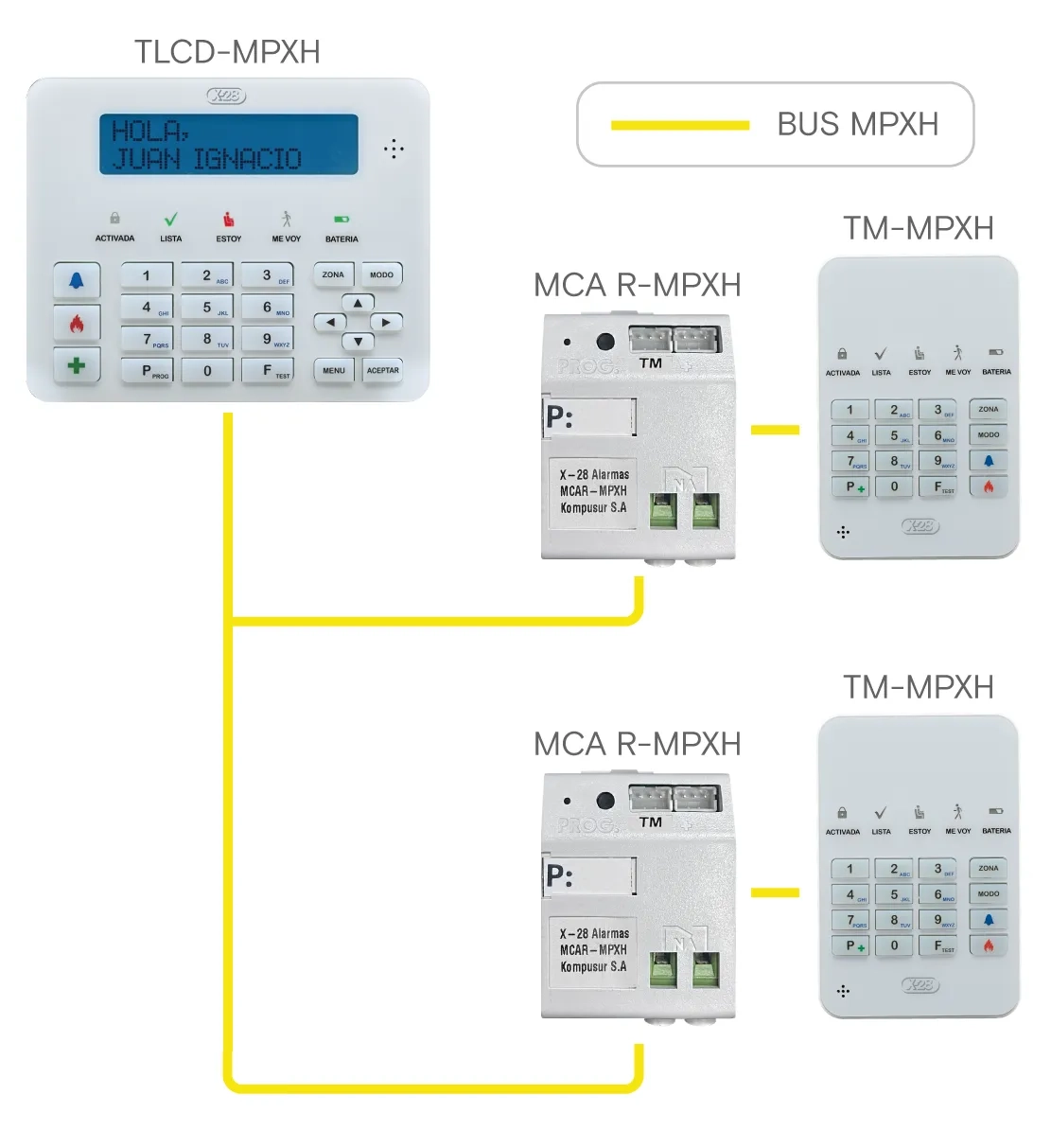

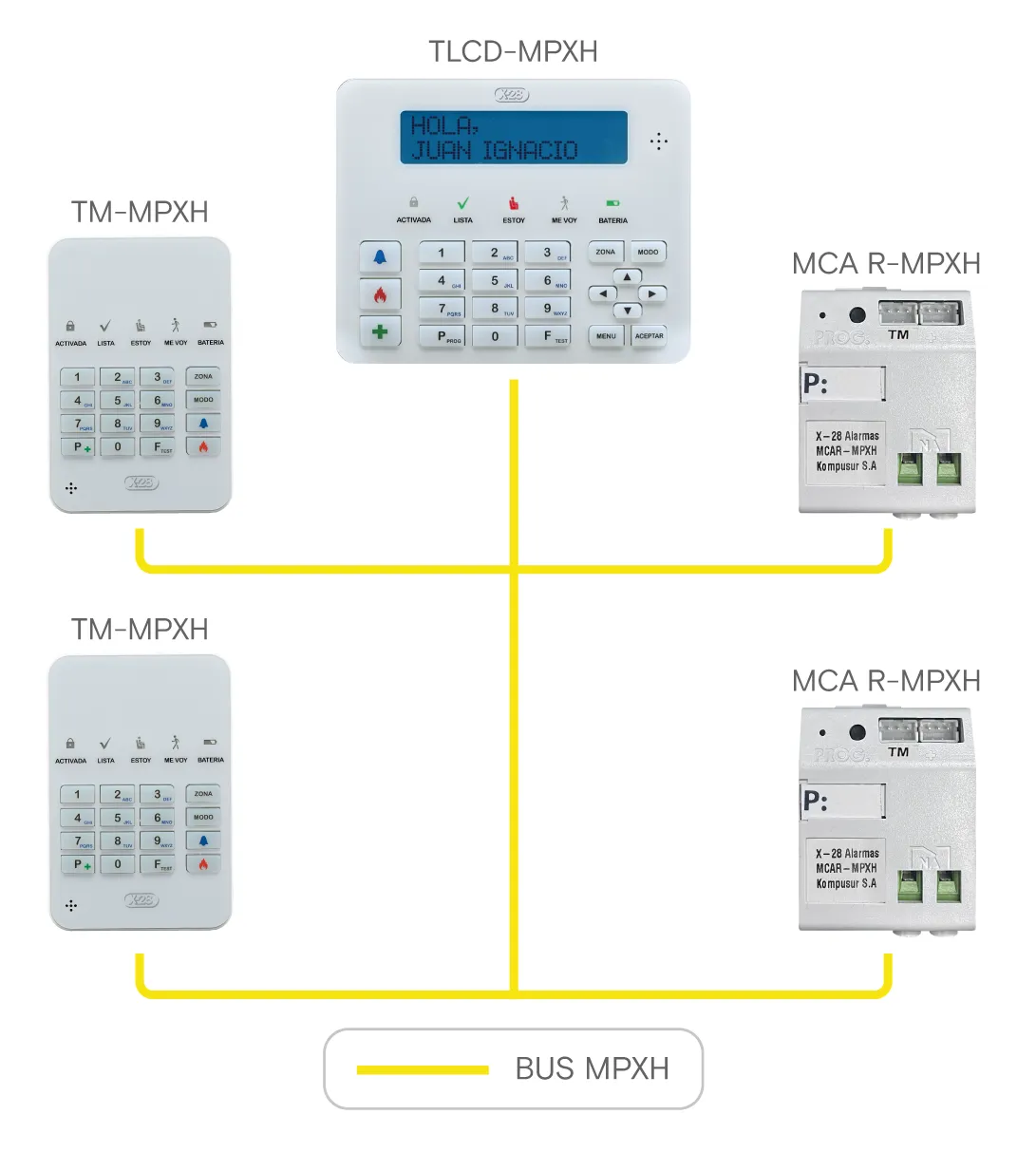

El MCA R-MPXH se opera a través de un teclado MPXH, al que puede estar conectado de dos modos: de manera local, lo que significa que el teclado está dedicado exclusivamente al MCA R-MPXH, o de manera general, permitiendo que el módulo sea controlado por varios teclados del sistema.
Para activar el MCA R-MPXH, es necesario ingresar uno de los códigos programados, en el teclado MPXH, y en respuesta, el módulo activará su relé, proporcionando una salida mediante un contacto libre de potencial.

Cuando el módulo MCA R-MPXH recibe un código de seguridad programado, introducido en el teclado local conectado al mismo, se producen los siguientes efectos:

• 1 Se acciona su relé de salida: esta operación tiene dos modos: monoestable o biestable, seleccionable mediante programación avanzada.
  • Modo monoestable: Es el caso más común de utilización. El relé es accionado durante un tiempo y luego es liberado. El tiempo de accionamiento del relé puede ser seleccionado entre 01 y 99 segundos, mediante la programación del tiempo de accionamiento.
  • Modo biestable: El relé cambia de estado cada vez que recibe el código. En este caso, la programación del tiempo de accionamiento no tiene ningún efecto.
• 2El LED situado en la parte frontal del equipo sirve como indicador de funcionamiento. Este LED se ilumina cuando el relé está activado, ya sea en modo biestable o monoestable.
• 3El teclado confirma la operación mediante un sonido continuo de un segundo. Si el módulo se está utilizando para abrir una cerradura eléctrica, operada por un solenoide, también se escuchará el sonido de la chicharra de la cerradura.
• 4En el MCA R-MPXH se almacena el nombre que se le haya asignado al acceso y la identificación del usuario. El equipo puede reconocer hasta 30 usuarios distintos, y cada uno de ellos puede ser identificado utilizando hasta 16 caracteres.

Una instalación de control de accesos MPXH no requiere necesariamente de un sistema de alarma MPXH, basta contar con una fuente de 12 VCC, los teclados y módulos que resulten necesarios.
A través de la programación P883 - Permitir acceso remoto (ver sección de programaciones) es posible comandar el MCA R-MPXH de manera remota a través de cualquier otro teclado de la instalación o vía red telefónica con un 2029-MPXH o celular mediante un COM20-MPXH.

Montaje y conexión

La unidad debe ser instalada en una ubicación cercana a la cerradura o al dispositivo que se desea controlar. El gabinete del MCA R-MPXH ha sido específicamente diseñado para ser montado detrás de un teclado tipo TM-MPXH, pero incluye también una cinta doble contacto para fijarlo sobre una superficie plana.
Si bien el led es un elemento de ayuda en la operación, las confirmaciones sonoras son suficientes para que el usuario pueda confirmar las acciones del módulo. Por lo tanto, no es necesario que el MCA R-MPXH esté a la vista, y puede ser instalado de manera embutida o en un lugar de difícil acceso.

A continuación se detallan los pasos para realizar el conexionado del equipo correctamente:

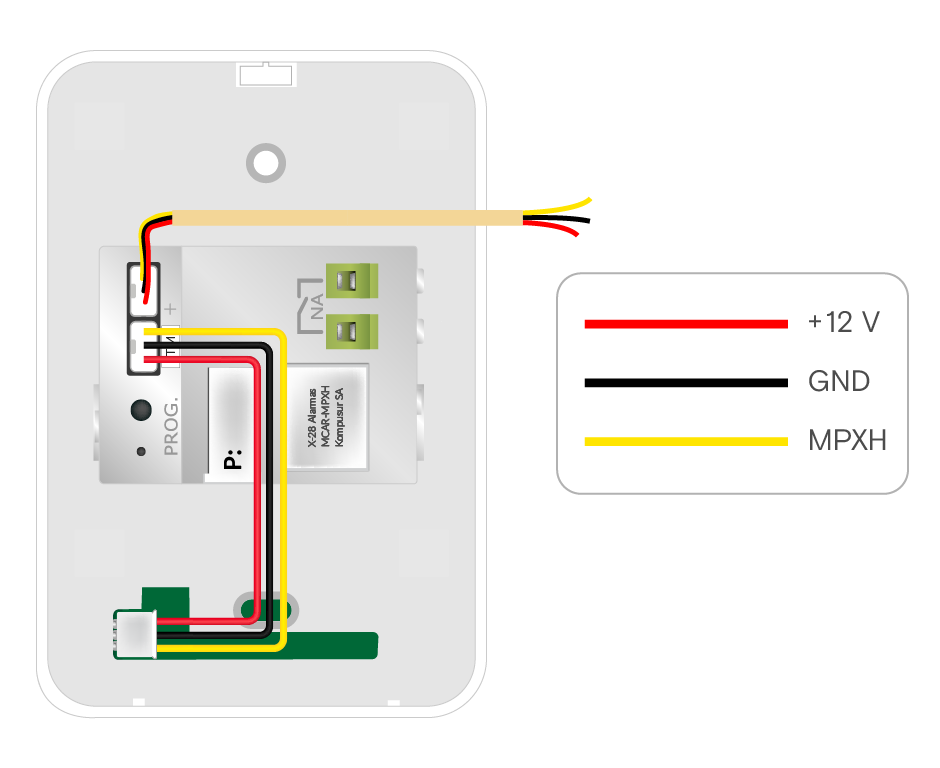

• 1Conectá el precableado al conector de alimentación y MPXH del equipo, y realizá los empalmes de la siguiente manera: los cables rojo y negro a una salida de alimentación de la central de alarma, +12 VCC y masa respectivamente. El cable amarillo a la línea MPXH que recorre el sistema de alarma.
• 2Si deseás comandar el MCA R-MPXH mediante un teclado local, conectá el teclado al conector para teclados del equipo.
• 3Conectá la salida del relé a los terminales de la cerradura electrónica o al dispositivo que desees comandar.

En caso de no contar con una central de alarma, es posible emplear cualquier fuente de 12 V que proporcione la corriente necesaria para alimentar todos los componentes del sistema de control de accesos, incluyendo teclados y módulos MCA R-MPXH. No se requiere ninguna estabilización especial ni batería de respaldo de energía para esta fuente.
Sin embargo, si se opta por una fuente no regulada, es importante destacar que NO se debe conectar una batería en paralelo. Esto se debe a que una fuente no regulada no funciona como un cargador de batería y podría causar daños a la batería.

Programación Básica

El MCA R-MPXH ofrece una serie de programaciones que permiten personalizar y acceder a diversas funciones y características del equipo. Estas programaciones se realizan desde cualquier teclado del sistema.
El equipo posee dos instancias de programación: la programación básica, desde la cual es posible configurar los códigos de acceso; y la programación avanzada, la cual permite acceder a una serie de configuraciones avanzadas.
En una misma instalación es posible contar con varios controles de accesos, cada uno de ellos programados con usuarios y códigos distintos. Por esta razón, es necesario asignar a cada equipo un número de identificación diferente para personalizar su configuración. De fábrica, todos los MCA R-MPXH vienen preprogramados con el número 01.

Ante estas posibilidades, se plantean dos casos de metodología para la programación:

• Sistemas con un único MCA R-MPXH
• Sistemas con dos o más módulos de control de accesos

• 1Oprimí la tecla ubicada en la placa del MCA R-MPXH durante 2 segundos.
• 2Pulsá dos veces la tecla P.
• 3Volvé a oprimir la tecla P.
• 4Ingresá el número de usuario en dos dígitos al cual querés generarle el código (de 02 a 31).
• 5Ingresá el número de dígitos que tendrá el código (de 2 a 6).
• 6Ingresá el código elegido para el usuario.

Esta alternativa es útil cuando el MCA R-MPXH se encuentra conectado al sistema de alarma y no resulta cómodo acceder al mismo o sacarle la tapa, o bien cuando se realizan programaciones posteriores a su instalación.

• 1Ingresá el código de instalador o desactivá con el código de propietario.
• 2Pulsá dos veces la tecla P.
• 3Ingresa la secuencia F 2223 (mnemónico de FACCE).
• 4Ingresá NN, que corresponde al número que se le asigna al MCA R-MPXH.
• 5Pulsá dos veces la tecla P.
• 6Ingresá el número de usuario en dos dígitos al cual querés generarle el código (de 02 a 31)
• 7Ingresá el número de dígitos que tendrá el código (de 2 a 6).
• 8Ingresá el código elegido para el usuario.

En esta situación, es fundamental asignar un número de identificación único a cada MCA R-MPXH del sistema para poder direccionar la programación hacia el equipo específico que se desea configurar. Para esto, es necesario iniciar con la programación avanzada de Número de control de acceso.

Programación Avanzada

Para ingresar a la Programación Avanzada del equipo, la cual permite acceder a diversas funciones y configuraciones avanzadas del producto, seguí los siguientes pasos:

• 1Accedé primero a la Programación Básica del producto.
• 2Una vez dentro de la Programación Básica, mantené presionada la tecla P durante 2 segundos.
• 3El teclado realizará un sonido indicando que se ha ingresado en la Programación Avanzada del equipo.

Dentro de la Programación Avanzada, existen dos maneras de acceder y realizar las configuraciones:

• •Si las programaciones se realizan a través de un teclado TLCD-MPXH, se pueden recorrer las opciones utilizando las flechas arriba y abajo del mismo, o ingresando el código de la programación correspondiente.
• •Si se emplea un teclado sin pantalla, podés acceder a las configuraciones ingresando el código de la programación correspondiente.

Revisión del registro de accesos

Cada MCA R-MPXH almacena los últimos 256 registros de acceso en una memoria no volátil. Esto resulta muy útil para saber qué personas ingresaron al sitio controlado y en qué momento lo hicieron.
Para visualizar estos registros, es necesario disponer de un teclado con pantalla LCD que permita ver todos los movimientos.

• 1Ingresá en el teclado F2223 (ACCE), o pulsá la tecla menú y accedé a la opción Registro de Accesos.
INGRESE NUMERO
DE CONTROL ACC:
• 2Ingresá el número de control de acceso que querés consultar.
VER ACCESOS
l1      3r
• 3Desplazate con las flechas y para recorrer los registros de a uno.
ACCESO#: 001
V:02 ACCEDE
• 4Desplazate con las flechas y para avanzar o retroceder en bloques de 32 registros.
CONTR. ACCESO 01
VERSION 2.0
• 5Podrás observar primero el nombre del MCA R-MPXH y luego los registros con fecha, hora, evento y usuario (si se ha cargado el nombre).
02/10 05:10:33
V:02 ACCEDE

Personalización

Si el sistema dispone de un COM20-MPXH y un TLCD-MPXH, es posible programar y posteriormente visualizar la identificación de cada usuario, el nombre asignado al control de accesos y todos los registros de apertura, incluyendo fechas y horarios de cada uno. El sistema puede almacenar hasta los últimos 256 eventos.

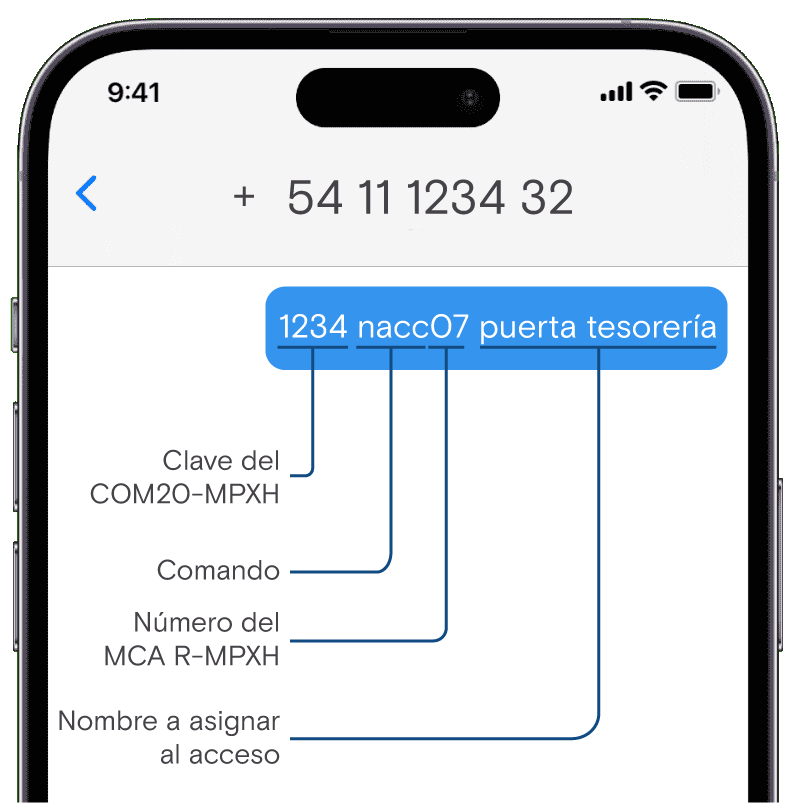

Programar el nombre a un MCA R-MPXH

Programar el nombre de un usuario

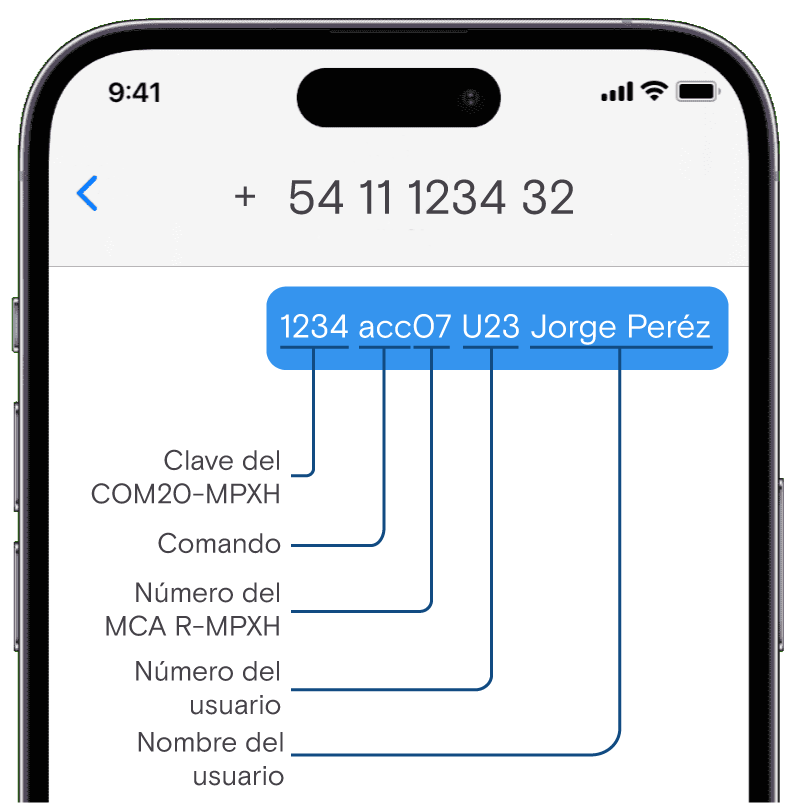

Registrar un usuario en varios MCA R-MPXH

Especificaciones

• •Tensión de alimentación: 12 VCC
• •Accionamiento de la carga: Mediante relé
• •Salida: línea MPXH
• •Temperatura de operación: -10˚C a 50˚C
• •Temperatura de almacenamiento: -20˚C a 60˚C
• •Dimensiones: 45 mm (alto) x 35 mm (ancho) x 20 mm (profundidad)
