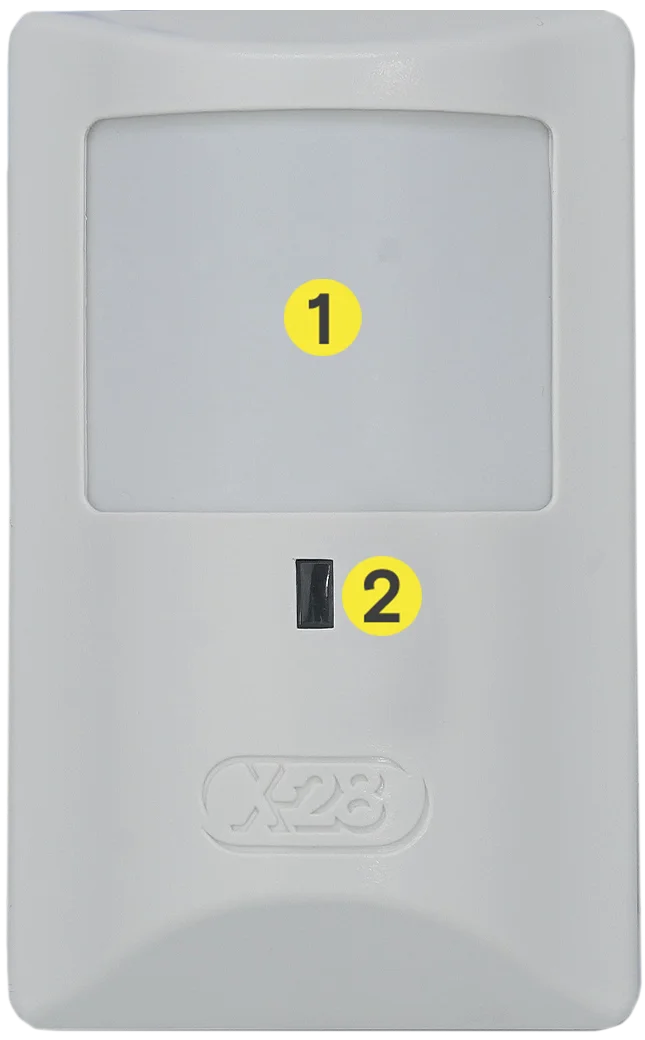

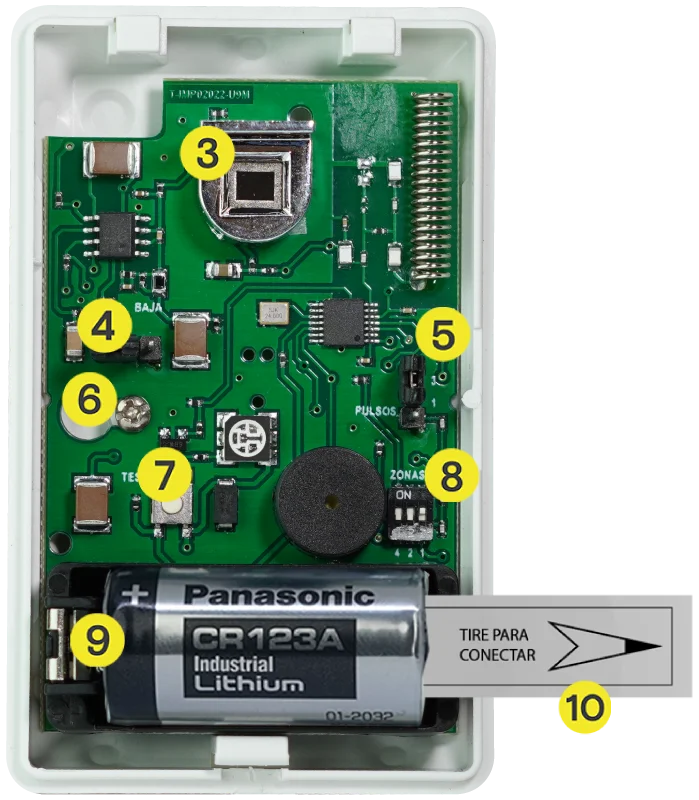

Identificación de las partes

• 1LENTE
• 2LED INDICADOR

• 3SENSOR Y PORTASENSOR
• 4SELECTOR DE GANANCIA
• 5SELECTOR DE PULSOS
• 6TORNILLO DE SUJECIÓN DE LA PLACA
• 7TECLA TEST
• 8SELECTOR DE ZONA
• 9BATERÍA CR123A
• 10CINTA AISALNTE DE BATERÍA

• 3SENSOR Y PORTASENSOR
• 4SELECTOR DE GANANCIA
• 5SELECTOR DE PULSOS
• 6TORNILLO DE SUJECIÓN DE LA PLACA
• 7TECLA TEST
• 8SELECTOR DE ZONA
• 9BATERÍA CR123A
• 10CINTA AISALNTE DE BATERÍA

• 11POSICIONES PARA ORIFICIOS DE MONTAJE
• 11POSICIONES PARA ORIFICIOS DE MONTAJE Y FIJACIÓN DE RÓTULA
• 12BASE DEL SENSOR

• TORNILLO PARA MONTAJE A LA PARED (x 2)

• TARUGO S5 (x 2)

• TORNILLO PARA RÓTULA

• BASE PARA RÓTULA

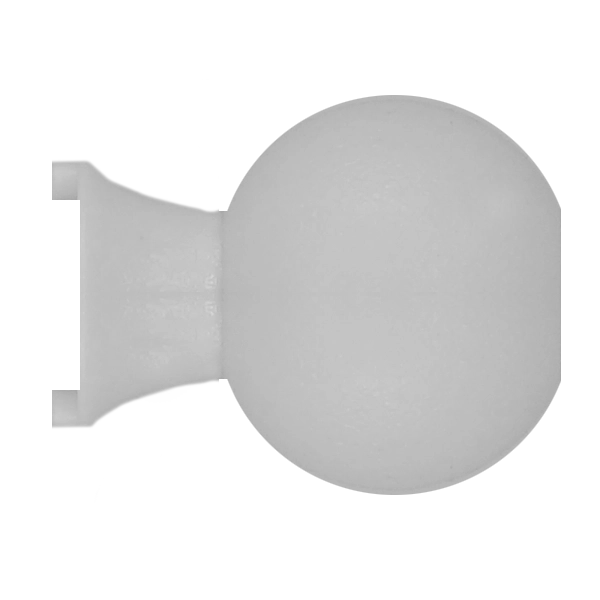

• RÓTULA

• CINTA BIFAZ AUTOADHESIVA

Principio de funcionamiento

El MD 70WMD 70WPR utiliza un sensor especial llamado piroeléctrico para detectar el movimiento de las personas. Todos los seres humanos emiten constantemente calor en forma de radiación infrarroja, y al moverse, esa radiación varía. El sensor piroeléctrico del MD 70WMD 70WPR puede generar una carga eléctrica en respuesta a estos cambios de temperatura y en función de ellos, detectar movimiento.

Cuando se alimenta el MD 70WMD 70WPR (retirando la cinta aislante de la batería), el equipo examina el ambiente durante aproximadamente un minuto para ajustar los patrones que utilizará el Digital Motion Analyzer. Este proceso de inicialización se indica mediante el destello del led indicador rojo.

Una vez que el equipo ha terminado de inicializarse, ya está listo para funcionar normalmente. Si detecta movimiento en su área de cobertura, enviará una señal inalámbrica a la central de alarma, para alertar sobre el movimiento detectado. Si la central de alarma está activada y la zona donde se encuentra el detector está incluida, se disparará el sistema la alarma.

El MD 70WPR ha sido concebido para proteger ambientes en los que se puedan mover mascotas sin ocasionar un disparo de alarma. Se han desarrollado nuevas lentes de Fresnel y un software que compara patrones de movimiento predefinidos, para distinguir entre personas y mascotas, sin comprometer la confiabilidad en la protección de la propiedad.

Cobertura

El MD70 WPR posee una lente que le confiere una cobertura de un radio de 8 metros.

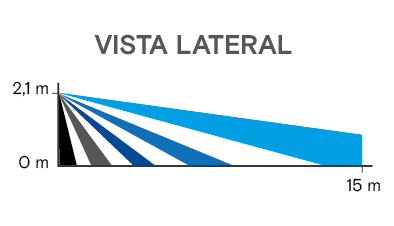

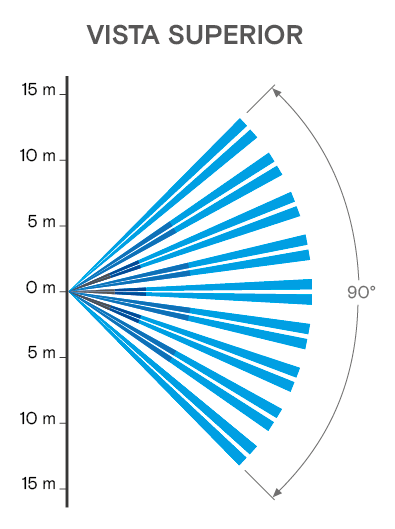

A continuación se detallan las características y gráficos de cobertura lateral y superior.

El MD70 W posee una lente que le confiere una cobertura de un radio de 15 metros.
A continuación se detallan las características y gráficos de cobertura lateral y superior.

• •Número de haces: 56
• •Apertura: 90°
• •Número de capas: 5
• •Número de capas: 4
• •Cobertura: 15 metros
• •Cobertura: 8 metros

Montaje

Los detectores de la línea MD 70WMD 70WPR son extremadamente inmunes a turbulencias de aire e interferencias de RF. Sin embargo, se recomienda no direccionarlos contra calefactores, fuentes de luz muy intensas o vidrieras de donde pueda recibirse la luz solar directa o reflejada. Tampoco es aconsejable montar los detectores en lugares en donde pueda haber fuertes corrientes de aire de temperatura muy distinta a la temperatura del ambiente (como por ejemplo próximo a una ventana que permanezca abierta).
El equipo debe ser montado en una superficie firme.

A continuación se detallan los pasos a seguir para un correcto montaje del equipo:

• 1Quitá la tapa, insertando suavemente un destornillador en la ranura de la parte inferior. La misma se extrae fácilmente.
• 2Para extraer la plaqueta, aflojá el tornillo de sujeción y mové la plaqueta hacia la derecha, haciendo pasar la cabeza del tornillo por el orificio de la placa.
• 3Perforá la base del sensor en dos posiciones para introducir los tornillos de montaje.
• 4Posicioná la base en la superficie deseada, marcá los agujeros y realizá las perforaciones.
• 5Montá la base mediante los tornillos y tarugos suministrados.
• 6Colocá nuevamente la placa en su posición y ajustá el tornillo de sujeción.
• 7Retirá la cinta aislante de la batería antes de cerrar el producto, para que este comience a funcionar.
• 8Volvé a instalar la tapa del producto, calzándola de arriba hacia abajo y haciendo presión hasta que trabe.

• 1Quitá la tapa del sensor, insertando suavemente un destornillador en la ranura de la parte inferior. La misma se extrae fácilmente.
• 2Para extraer la plaqueta, aflojá el tornillo de sujeción y mové la plaqueta hacia la derecha, haciendo pasar la cabeza del tornillo por el orificio de la placa.
• 3Perforá la base del sensor en la posición que quieras colocar la rótula. Esta puede ser ubicada en la parte superior o inferior de la base.
• 4Montá la rótula en la parte posterior de la base, y fijala mediante el tornillo corto para rótula.
• 5Colocá nuevamente la placa en su posición y ajustá el tornillo de sujeción.
• 6Retirá la cinta aislante de la batería antes de cerrar el producto, para que este comience a funcionar.
• 7Volvé a colcar la tapa del sensor.
• 8Pegá la cinta bifaz autoadhesiva a la base de la rótula.
• 9Montá la base en la pared mediante la cinta bifaz autoadhesiva y un tornillo con tarugo.
• 10Calzá la rótula en su base haciendo presión.
• 11Por último, direccioná el sensor hacia la posición deseada.

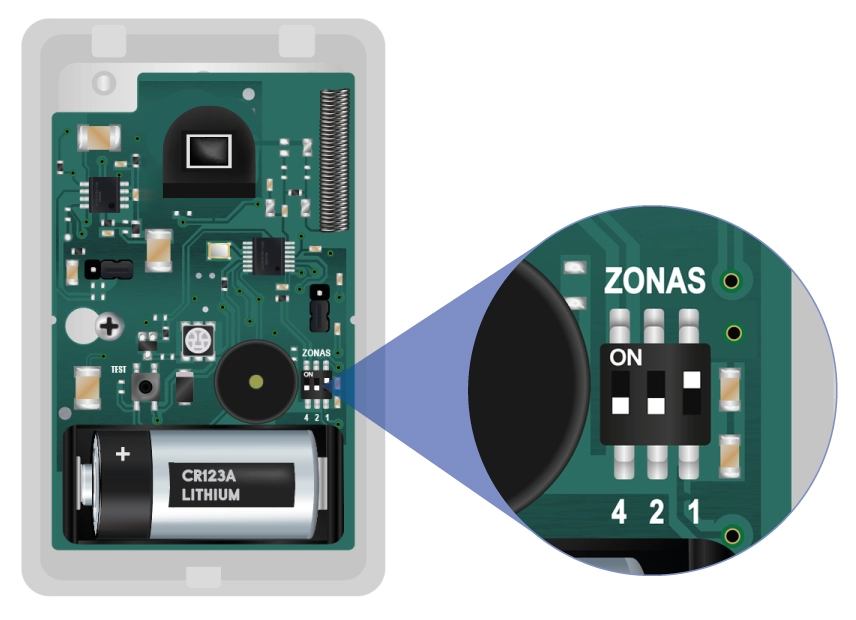

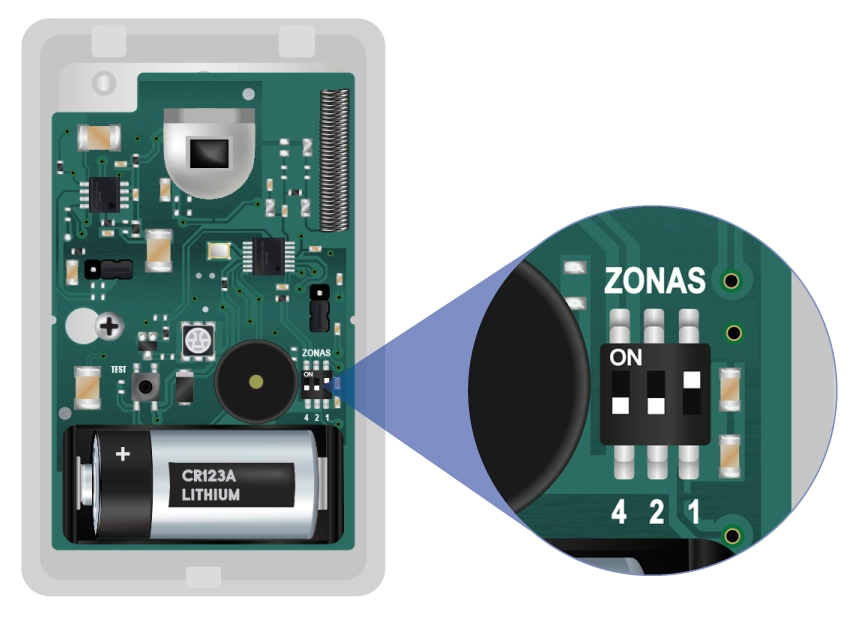

Selección de zona

El MD 70WMD 70WPR debe ser asignado a una zona del sistema de alarma. Para ello, el equipo cuenta con un interruptor dip switch configurable por medio de llaves. Cada una estas posee un valor asignado y mediante distintas combinaciones permiten setear el número de zona deseado, entre 1 y 8.

ZONA	VALOR
	4	2	1
Zona 1	OFF	OFF	ON
Zona 2	OFF	ON	OFF
Zona 3	OFF	ON	ON
Zona 4	ON	OFF	OFF
Zona 5	ON	OFF	ON
Zona 6	ON	ON	OFF
Zona 7	ON	ON	ON
Zona 8	OFF	OFF	OFF

Selección de pulsos

El MD 70WMD 70WPR ofrece la opción de ajustar el número de pulsos que el equipo debe detectar antes de generar una señal de alarma. Para configurar esta prestación, el sensor cuenta con un jumper que puede ubicarse en una de dos posiciones: 1 o 3 pulsos. Simplemente, colocá el jumper en la posición deseada, como se observa en la imagen a continuación.
De fábrica, el equipo viene configurado en 3 pulsos.

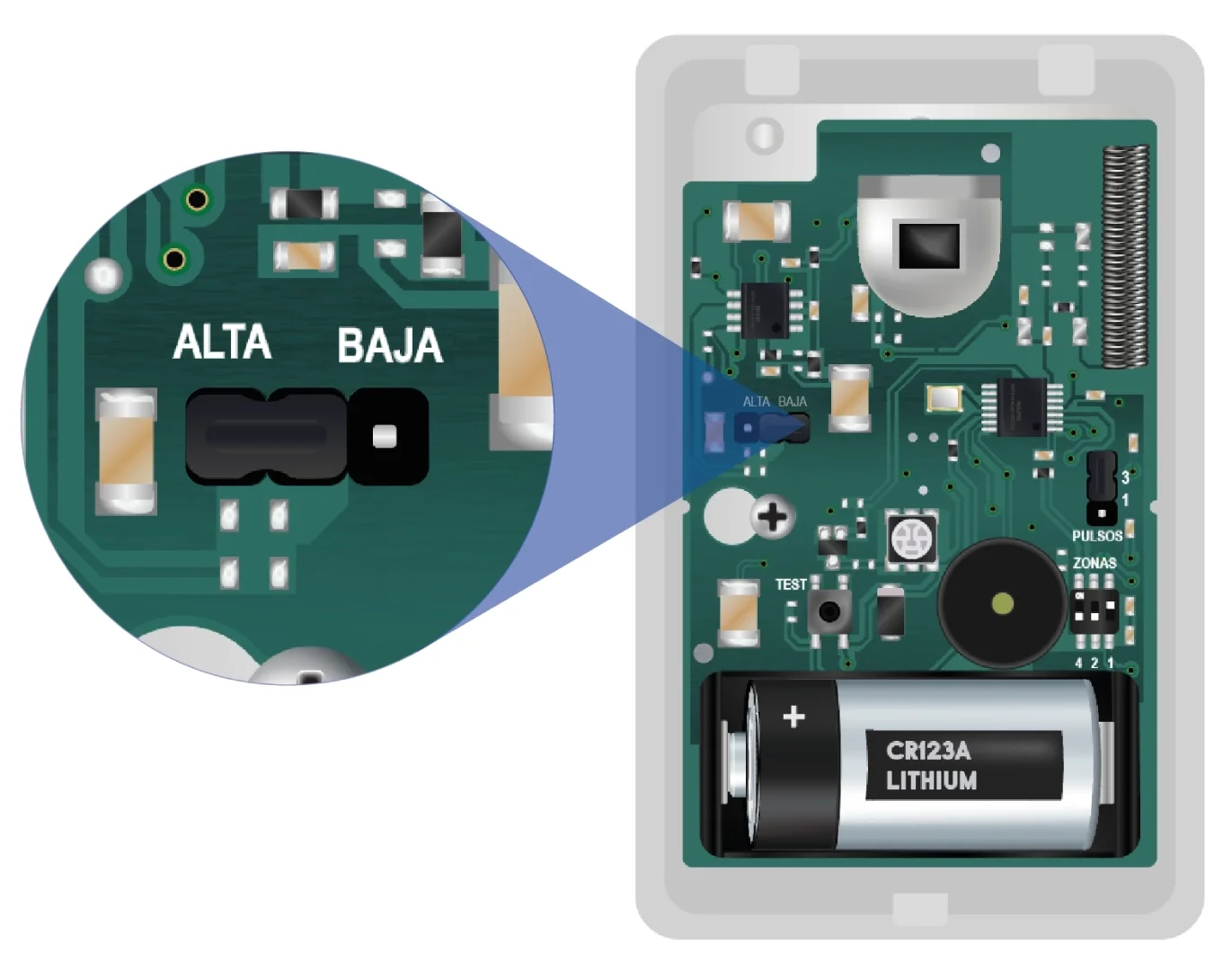

Ajuste de ganancia

El equipo ofrece la posibilidad de modificar la ganancia de detección utilizando un jumper entre dos niveles: bajo y alto.
Este ajuste resulta útil en espacios pequeños, ya que permite reducir la sensibilidad sin preocupaciones sobre el alcance, lo que contribuye a mejorar la confiabilidad del equipo.
De fábrica el equipo viene configurado en alto.

Vinculación inalámbrica

El MD 70WMD 70WPR puede vincularse con receptores inalámbricos del tipo MBEEPR RC-MPXH, MPIBEEPR RC-MPXH, o bien, con una central de la línea W.
A continuación se detallan los procesos de vinculación según los distintos receptores inalámbricos:

• 1Ingresá en programación de la central introduciendo el código del instalador o desactivando con el código de propietario.
• 2Pulsá dos veces la tecla P.
• 3Ingresá la secuencia F 2337.
• 4Ingresá P NN, siendo NN un número de 32 a 47. Si el sistema cuenta con asistencia por voz, emitirá el mensaje “Por favor, oprima un canal.”
• 5Alimentá el MD 70WMD 70WPR extrayendo la cinta aislante ubicada en el portabatería.
• 6Presioná la tecla TEST de la placa del MD 70WMD 70WPR. El sistema confirmará la vinculación mediante una serie de sonidos, y si posee asistencia por voz, emitirá el mensaje “Gracias”.
• 7Si disponés de más de un detector de esta línea, repetí los pasos 5 y 6 tantas veces como detectores quieras codificar.
• 8Para finalizar y salir del modo de vinculación, pulsá la tecla F.

• 1Alimentá la central 6002W con la tapa quitada.
• 2Oprimí la tecla APRENDER. El led de zonas se encenderá, indicando que la central está esperando la señal de un transmisor o sensor.
• 3Alimentá el MD 70WMD 70WPR extrayendo la cinta aislante ubicada en el portabatería.
• 4Presioná el botón TEST de la placa del MD 70WMD 70WPR.
• 5Observá el led que indica el estado de aprendiendo de la central. El mismo producirá un destello de apagado y permanecerá encendido. Ese único destello indica que la central ha vinculado un nuevo equipo.
• 6Si disponés de más de un detector de esta línea, repetí los pasos 3 y 4 tantas veces como detectores quieras codificar.
• 7Al finalizar, oprimí nuevamente la tecla APRENDER de la central para salir del modo vinculación.

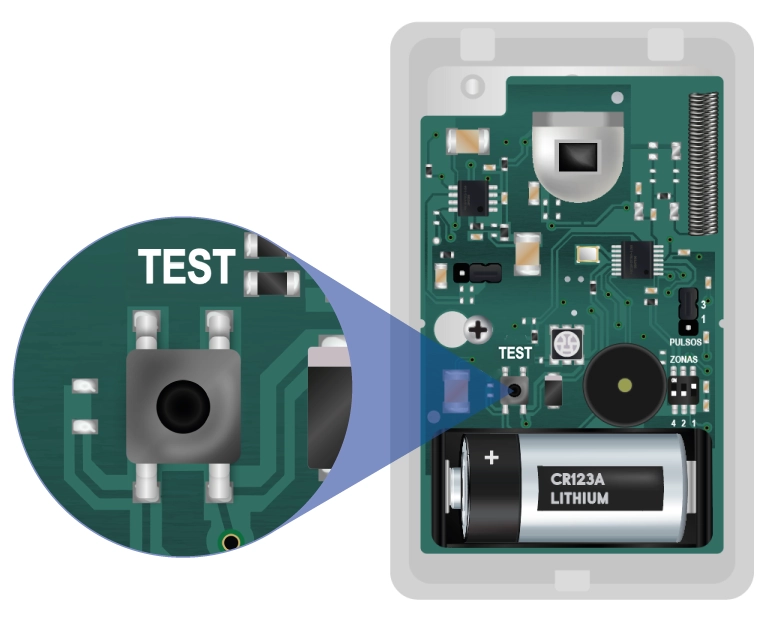

Prueba del equipo

Para probar el funcionamiento del equipo, pulsá una vez la tecla TEST. Esperá aproximadamente un minuto hasta que el dispositivo se estabilice. A partir de este momento, el MD 70WMD 70WPR entra en modo de prueba durante 3 minutos.
Caminá por el área de cobertura en direcciones opuestas y observá el led, el mismo se encenderá cada vez que se ocurra una condición de detección.
Pasados los 3 minutos, el detector vuelve en modo de funcionamiento normal. En este modo, se limita la transmisión de señal y el encendido del led a una vez cada 2 minutos como máximo, con el objeto de reducir el consumo y aumentar la vida útil de la batería.

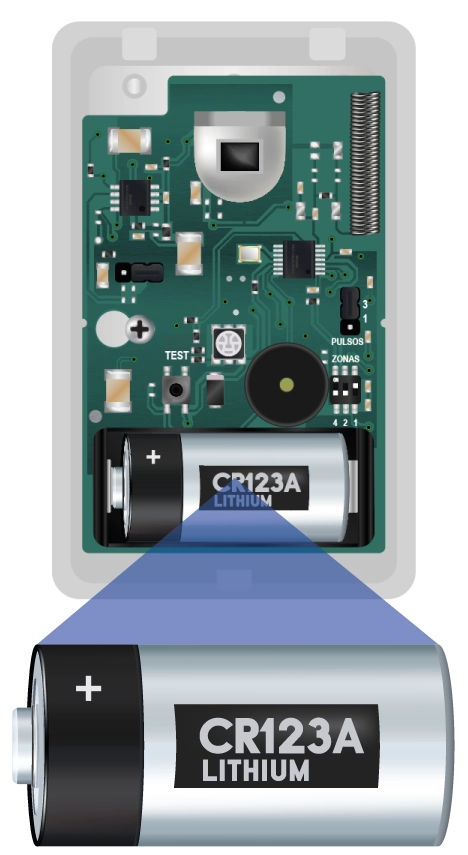

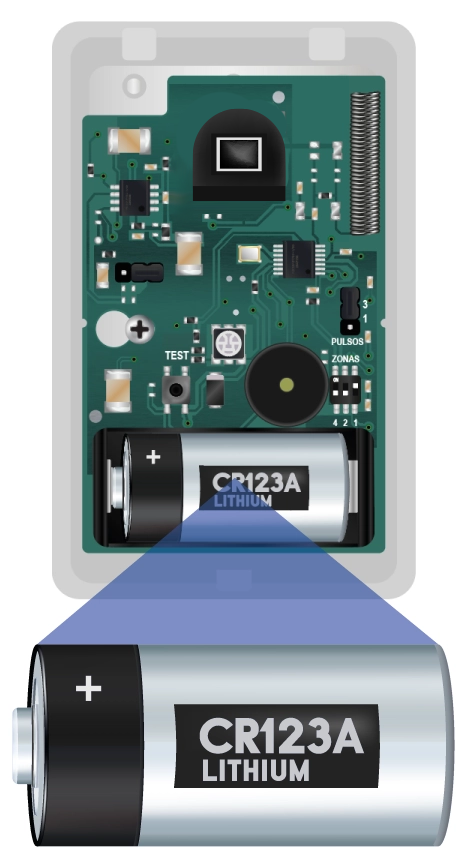

Reemplazo de la batería

El MD 70WMD 70WPR es alimentado por una batería CR123A. El equipo posee la función de detectar y reportar si el nivel de batería es bajo. Cuando esto ocurra, el detector emitirá un beep cada vez que detecte movimiento, indicando que la batería debe ser reemplazada inmediatamente.
En caso de no detectar movimientos, hará un beep cada 20 minutos para indicar la condición de batería baja. En tal situación, si la batería no se reemplaza, esta señal durará unos 7 días.
Una batería nueva tiene una vida útil de más de 3 años. Se recomienda utilizar solamente baterías de litio CR123A de buena calidad y marca reconocida.

Especificaciones

• •Tensión de alimentación: 3 VCC
• •Consumo: 15 μA
• •Radio de cobertura: 15 metros
• •Radio de cobertura: 8 metros
• •Procesamiento de señal: Digital Motion Analyzer, con contador de pulsos ajustable
• •Temperatura de operación: -10 ºC a 50 ºC
• •Temperatura de almacenamiento: -20 ºC a 60 ºC.
• •Dimensiones: 84 mm (alto) x 52 mm (ancho) x 33 mm (profundidad)
