Descripción general
Los detectores de movimiento MD 96RL-MPXHMD 96PRL-MPXH, permiten la eficiente detección de intrusos en una propiedad y han sido diseñados para operar en ambientes donde pueden moverse mascotas. Proveen y proveen como prestación adicional una luz de emergencia de alta potencia y bajo consumo.
- •Compatible con toda la línea MPXH
- •Especialmente diseñado para proteger ambientes donde se puedan mover mascotas
- •Luz de emergencia de alta potencia incorporada
- •Programable para funcionar en combinación entre dos detectores
- •Luz de emergencia
- •Zona cero
- •Ajuste de ganancia programable
- •Contador de pulsos programable
Identificación de las partes
Identificación de las partes

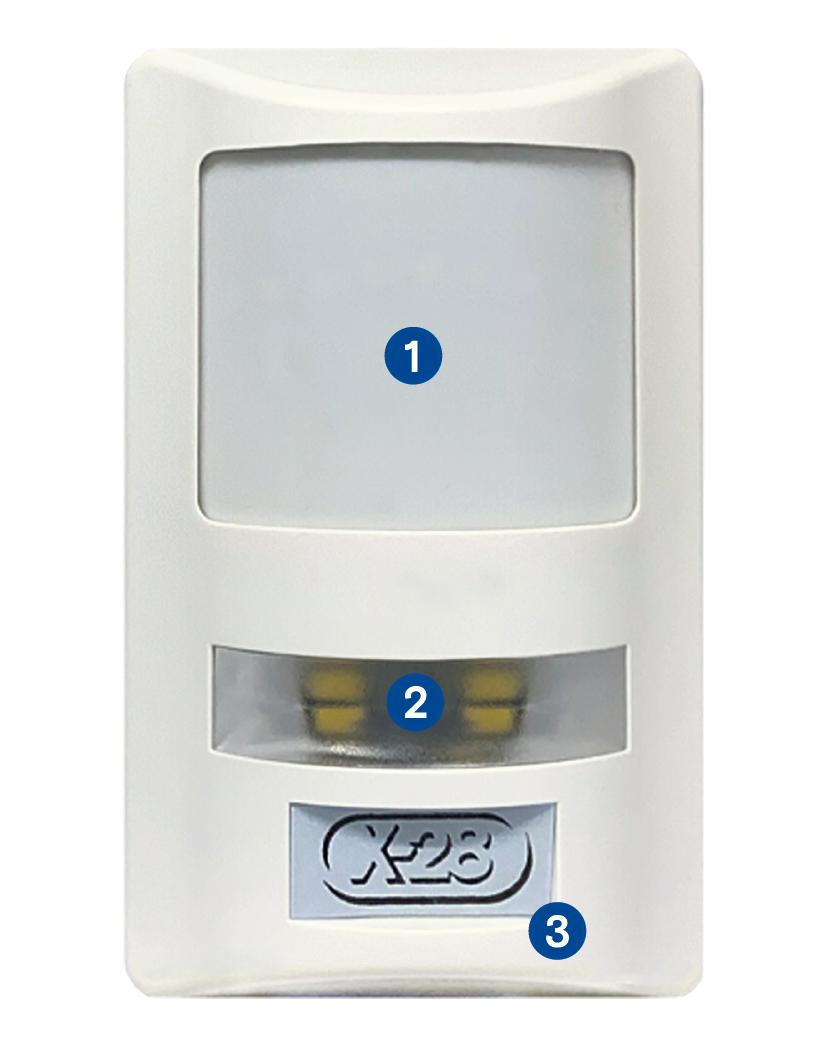

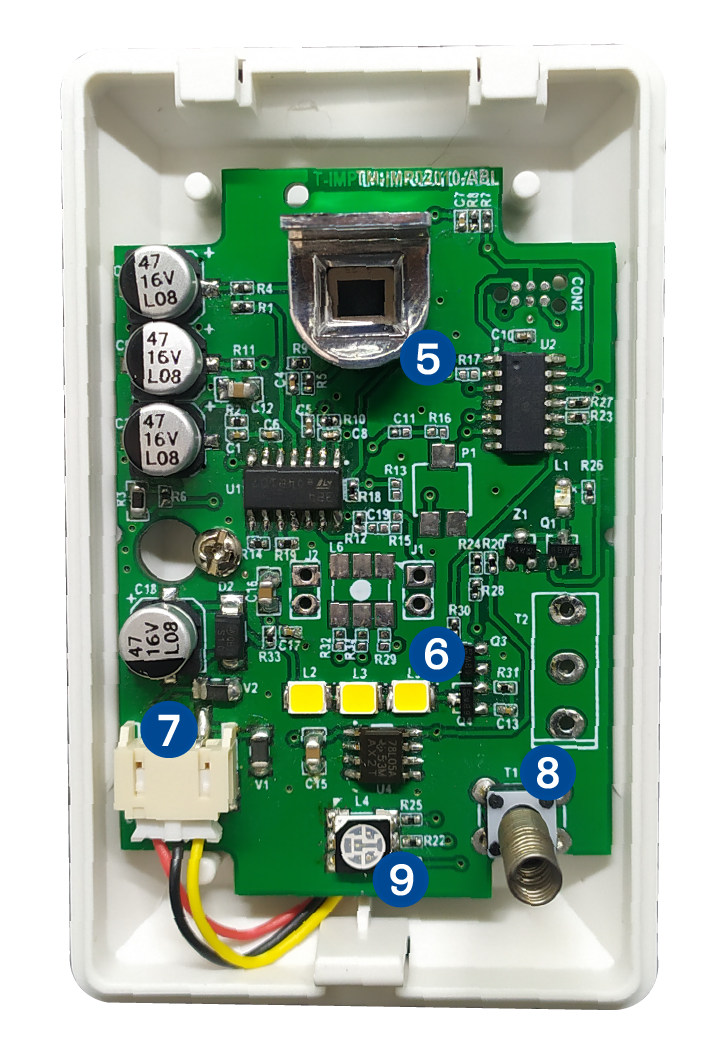

- 1LENTE
- 2DIFUSOR DE LUCES DE EMERGENCIA
- 3LOGO INDICADOR

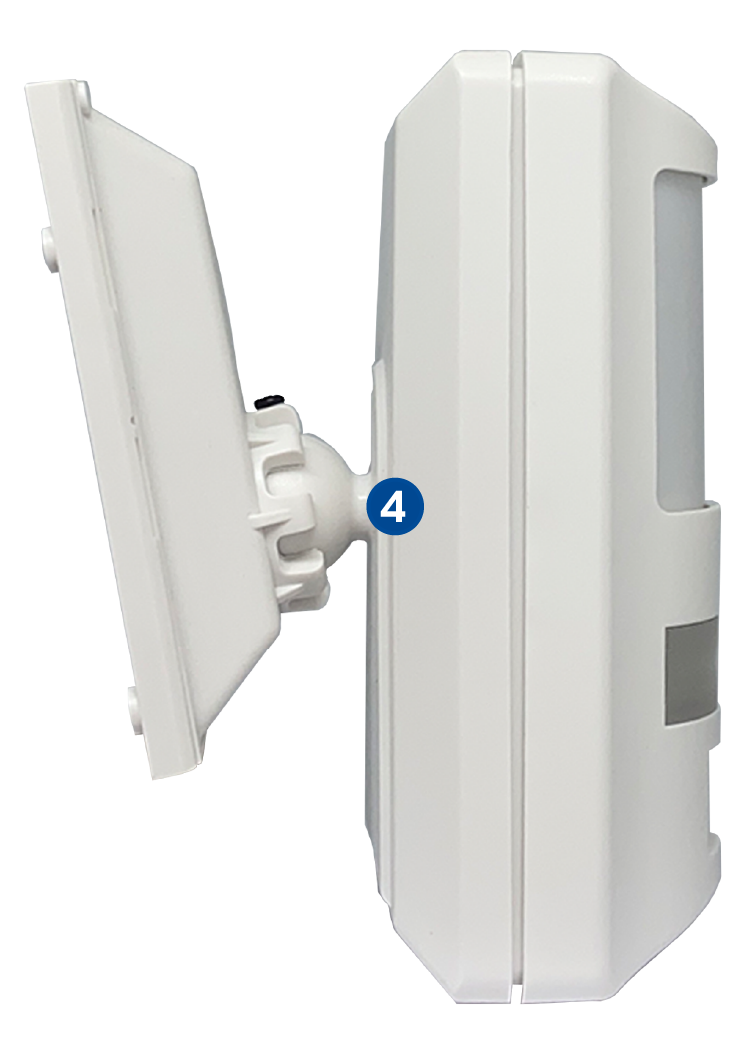

- 4RóTULA

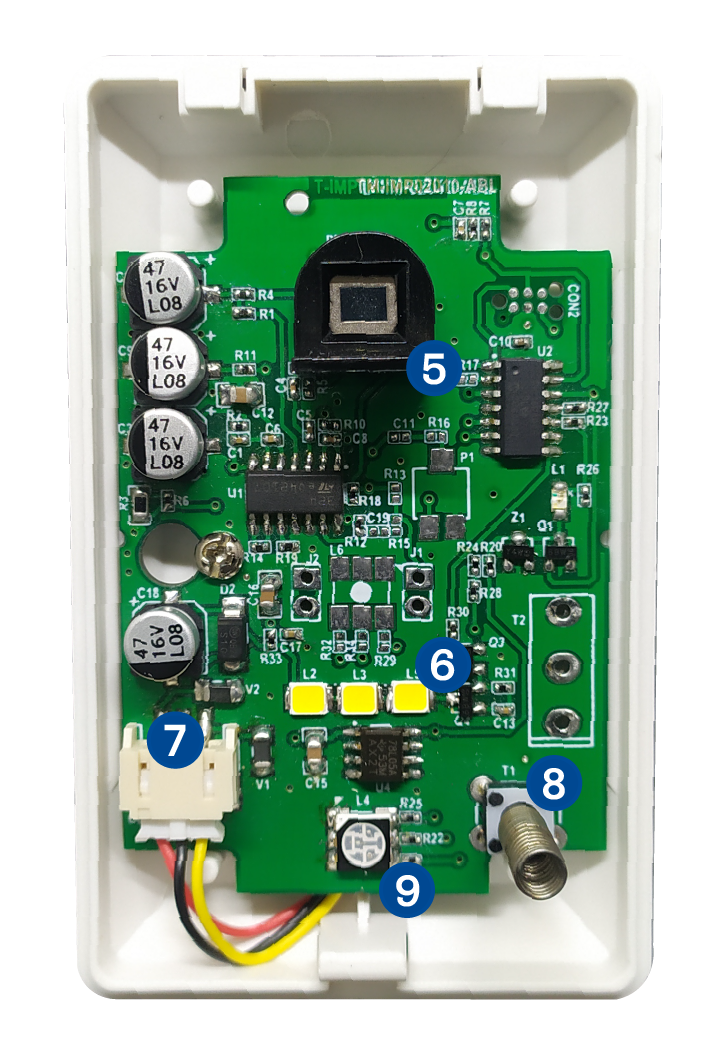

- 5SENSOR Y PORTASENSOR
- 6LEDS DE EMERGENCIA
- 7CONECTOR +, - y MPXH
- 8TAMPER
- 9LED INDICADOR

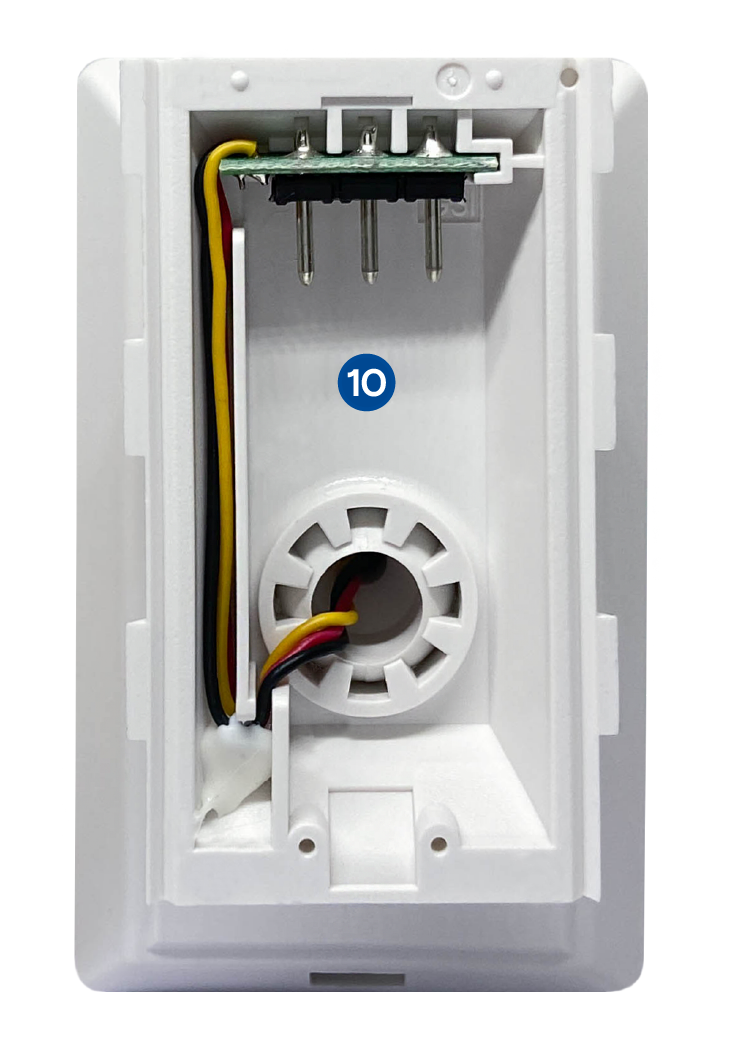

- 10BASE CON PINES DE CONEXIÓN

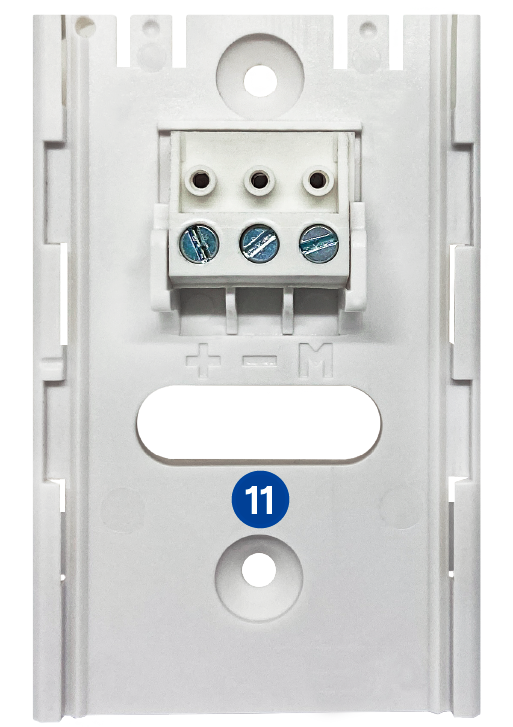

- 11BASE
• Tornillo (x2)

• Tarugo (x2)

• Separador (x2)

Principio de funcionamiento
Principio de funcionamiento
Al conectar el detector a su fuente de alimentación, este examina el ambiente durante aproximadamente un minuto, para ajustar los patrones que va a usar el Digital Motion Analyzer II. Este proceso es indicado mediante el destello del led indicador.
Si la central está activada, al detectarse movimiento en el área de cobertura, se disparará el sistema de alarma.
Debido a su diseño óptico, estos detectores pueden captar además un intruso moviéndose debajo de ellos, espacio llamado zona cero.
El MD 96PRL-MPXH ha sido concebido para proteger ambientes en los que se puedan mover mascotas sin disparar el sistema de alarma.
Para diferenciar personas de animales pequeños, sin perder confiabilidad a la hora de proteger la propiedad, se han desarrollado nuevas lentes de Fresnel, como así también software que incluye tecnología digital que compara patrones de movimiento preestablecidos para personas y para mascotas.

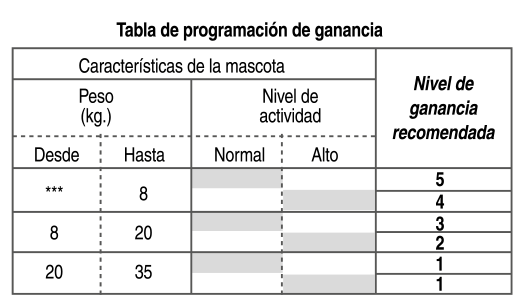

Además, es posible realizar ajustes de ganancia en función de las características del animal.

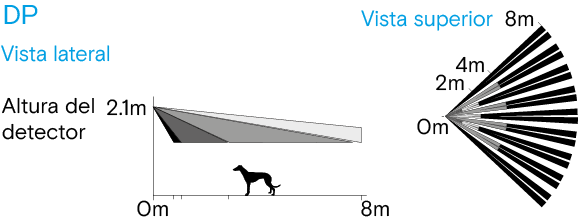

Los detectores MD 96PRL-MPXH se proveen con la lente standard DP que le confieren una cobertura de 8 m x 8 m.

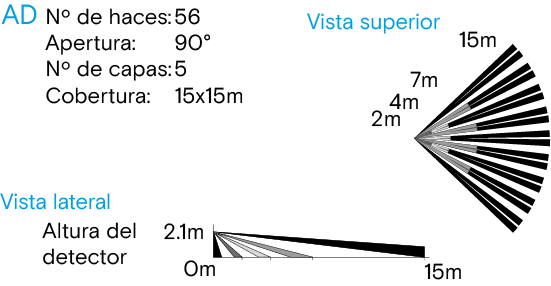

Los detectores MD 96RL-MPXH se proveen con la lente standard AD que le confieren una cobertura de 15 m x 15 m.


Estos detectores ofrecen la posibilidad de operar cruzados. Dos detectores de movimiento funcionan “combinados” o “cruzados” cuando para generar el disparo del sistema de alarma es condición necesaria que ambos detecten movimiento dentro de un lapso de tiempo preestablecido.
Si la central está activada y la zona en la que se encuentran los sensores cruzados está incluida, al detectar movimiento los dos, dentro de la ventana de tiempo, debe dispararse la alarma. Al dispararse, la central memoriza la zona que produjo el disparo, y los dos sensores involucrados también se memorizan, haciendo destellar el led indicador. Si existen más de dos detectores cruzados, por ejemplo, cuatro, y tres de ellos son los que detectan movimiento generando el disparo, todos los involucrados quedarán memorizados, en este caso tres de los cuatro cruzados.
Con la central de alarma desactivada, la memoria del sensor se borra cuando se hace la operación de borrado de memorias desde el panel de control, introduciendo F44. Si contás con un teclado TLCD-MPXH puede hacerlo utilizando la tecla MENÚ.
Montaje y conexión
Montaje y conexión

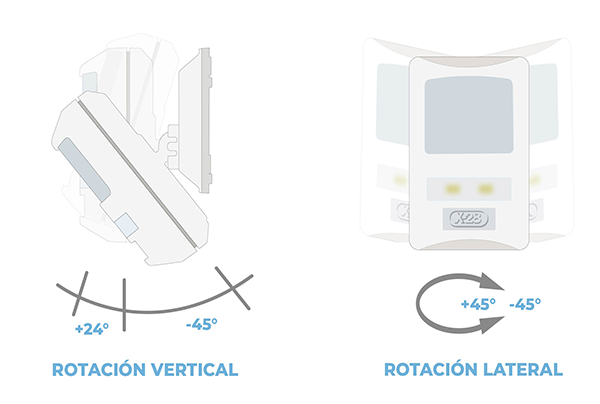

El conjunto base-rótula permite seleccionar la inclinación óptima de alcance e iluminación de emergencia, además facilita el montaje, disminuye el tiempo de instalación y evita que el sensor quede torcido. Estos detectores son inmunes a turbulencias de aire e interferencias de RF. Sin embargo, se recomienda no direccionar al detector contra calefactores, fuentes de luz muy intensa o superficies vidriadas de donde pueda recibirse la luz solar directa o reflejada.
IMPORTANTE
El detector de movimiento debe ser instalado a 2,1 metros sobre la altura del piso, para un óptimo funcionamiento del equipo.
- 1Presentá la base a 2,1 metros sobre la altura del piso y marcá los agujeros
- 2Realizá los agujeros en la superficie deseada y colocá los tarugos suministrados en la bolsa de accesorios del producto
- 3Atornillá la base a la pared con los tornillos
- 4Introducí los cables en cada uno de los bornes correspondientes y ajustá cada uno de los terminales

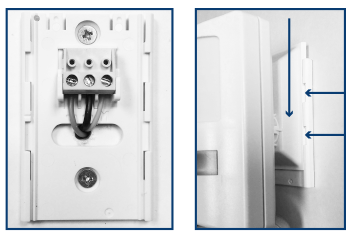

- 5Colocá la tapa sobre la base, haciendo que las trabas coincidan con las muescas
- 6Deslizá la tapa hacia abajo hasta el tope. De este modo, los pines de la tapa son introducidos en cada uno de los bornes de la bornera, permitiendo montar y desmontar el sensor de forma rápida y efectiva
- 7Ajustá el ángulo del pasivo para la cobertura deseada

NOTA
Si instalás sensores cruzados, recomendamos instalarlos en ángulos distintos (ya sea enfrentados, o en diagonal) del ambiente a proteger.

Sabotaje
Sabotaje
El detector posee un dispositivo antisabotaje. Si se quita la tapa del equipo, en cualquier momento, aun con la central desactivada, se producirá un disparo por sabotaje. El led rojo comenzará a destellar. Para cancelar el disparo por sabotaje, desactivá la central por panel de control, teclado remoto o BEEP (aunque estuviera previamente desactivada).
Programación básica
Programación básica
Todas las programaciones se realizan utilizando cualquier teclado MPXH conectado al sistema.
Para ingresar en programación, se puede proceder de dos formas:
- 1Oprimí 4 veces el tamper. El led indicador comienza a destellar en color verde
- 2Presioná dos veces la tecla P
- 1Ingresá código de instalador
- 2Presioná PP para ingresar en la programación de la central
- 3Introducí la secuencia F SENS NN P (siendo SENS el mnemónico de 7367, NN el número de zona del infrarrojo pasivo, y P la partición donde se encuentra el mismo)
- 4Presioná PP en el teclado e introducí la programación deseada
Z:01 PUL:3 FL:NO
En la programación básica es posible configurar las siguientes opciones:
- •Número de zona del sensor (desde 01 a 32)
- •Cuántos pulsos tendrá que detectar antes de enviar la señal de aviso (1 a 9)
- •Si el sensor va a funcionar como fin de línea (0 = No / 1 = Sí)
Si, por ejemplo, se quiere programar un sensor en la zona 4, con 5 pulsos y que no sea fin de línea, se debe ingresar la siguiente secuencia (una vez dentro de programación): 04 5 0
IMPORTANTE
- •Cuando se instalan dos sensores que operan “cruzados”, ambos deben estar configurados en la misma zona
- •De fábrica, viene programado en zona 1, 3 pulsos, fin de línea NO
NOTAS:
- 1La operación antes descrita puede realizarse con el detector ya instalado definitivamente, o bien antes de instalarlo, en un banco de trabajo, interconectando ambos elementos (pasivo y teclado) y alimentándolos, por ejemplo, con una batería. Una vez realizada la programación, ésta se almacena en memoria no volátil EEPROM y permanece inalterada.
- 2Se puede reprogramar, tantas veces como se quiera, repitiendo todo el proceso antes descripto. Si se comete un error mientras se está programando, se puede recomenzar la secuencia ingresando P.
- 3Si hay varios detectores en la misma instalación, deben programarse de a uno por vez.
- 4En toda la secuencia anterior, el teclado señaliza con mensajes sonoros claros e inconfundibles el avance de la programación. Si tiene asistencia por voz, esta señalización incluye mensajes hablados. Si disponés de un teclado TLCD-MPXH, todos los pasos serán informados con mensajes escritos.
- 5Para salir de programación, pulsá F o esperá 30 segundos.
Programación avanzada
Programación avanzada
Estando en programación básica del sensor, para ingresar en Programación Avanzada se debe mantener apretada la tecla P durante 2 segundos.
Existen dos maneras de acceder a las programaciones:
- 1Si las programaciones se realizan a través de un teclado TLCD-MPXH, se debe ingresar en Programación Avanzada y luego pueden recorrerse las opciones utilizando únicamente las flechas arriba y abajo del mismo.
- 2Si se utiliza un teclado sin pantalla, podés acceder a las programaciones avanzadas ingresando el código de la programación.
Cuadro de programaciones
Cuadro de programaciones
Función | Código | Programa | De fábrica | Detalles |
---|---|---|---|---|
Nodo que el sensor va a encender | P881 NN | NN = 00 a 99 Número de nodo |
Nodo 00 | |
Tiempo de encendido del nodo | P882 MM | MM = 00 a 99 Tiempo en minutos |
2 Minutos | |
Cuándo va a encender el nodo | P883 N FF |
N = 0 Nunca N = 1 Noche N = 2 Siempre N = 3 Nivel fotocélula -- FF * = 01 a 14 Nivel de iluminación |
Nunca | |
Anunciador | P884 N | N = 0 Anunciador no N = 1 Desactivada N = 2 Activada N = 3 Ambos |
Anunciador No | |
Tiempo de cruce | P885 SS | SS = 00 Sin cruce -- SS = 01 a 99 Tiempo en segundos |
Sin cruce | |
Ganancia | P886 N | N = 1 a 5 Ganancia | 35 | |
Tiempo entre anuncios | P887 SS | SS = 00 a 99 Tiempo en segundos |
8 Segundos | |
Luz de emergencia | P888 N | N = 0 Deshabilitada N = 1 Noche N = 2 24Hs |
Noche | |
Nodo de Luz de emergencia | P889 NN |
NN = 00 a 99 Número de nodo |
Nodo 36 | |
Partición | P880 P | P = 1 a 8 Número de partición |
Partición 1 | |
Tiempo de control inteligente de nodos | P770 N | N = 1 10 minutos N = 2 20 minutos N = 3 30 minutos N = 4 1 hora N = 5 2 horas N = 6 4 horas N = 7 8 horas N = 8 16 horas |
10 Minutos | |
Control inteligente de nodos | P77X NN | X = 1 a 8 Nodo con control inteligente -- NN = 00 Sin control NN = 01 a 99 Número de nodo |
Sin control | |
Modo dormitorio | P779 N | N = 0 No N = 1 Sí |
No |
Especificaciones
Especificaciones
- •Tensión de alimentación: 9 VCC a 16 VCC
- •Consumo en estado de reposo: 10 mA
- •Consumo máximo: 30 mA
- •Radio de cobertura de 15 metros con la lente standard AD
- •Radio de cobertura de 8 metros
- •Temperatura de operación: -10˚C a 50˚C
- •Temperatura de almacenamiento: -20˚C a 60˚C
- •Dimensiones: 84mm (alto) / 52mm (ancho) / 57mm (profundidad)
