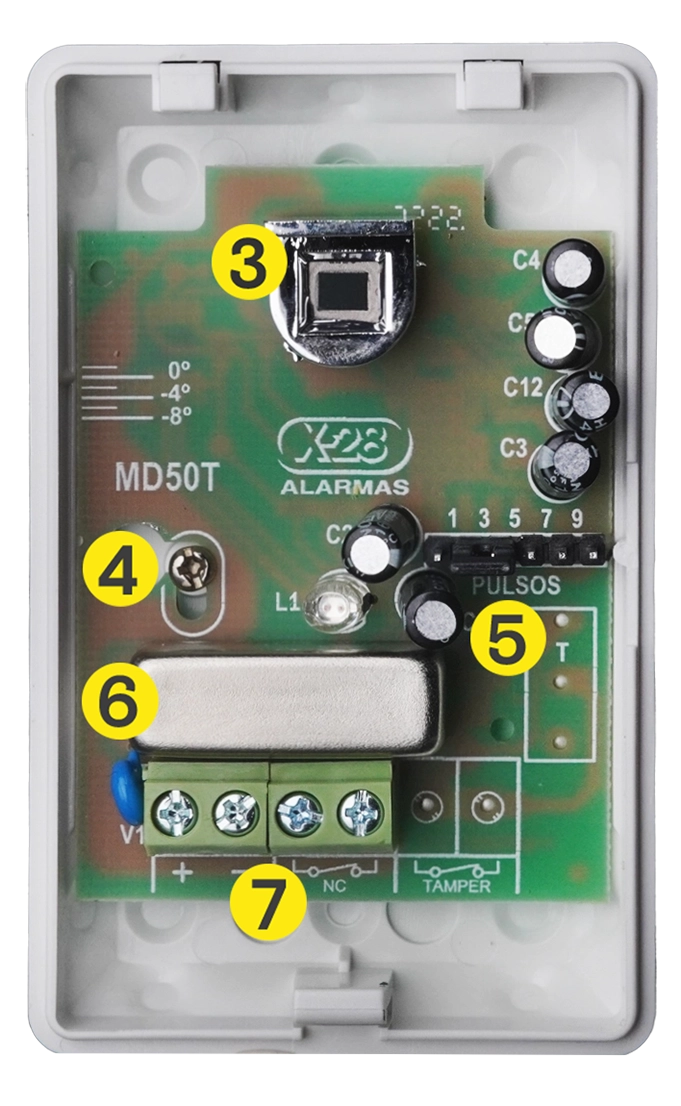

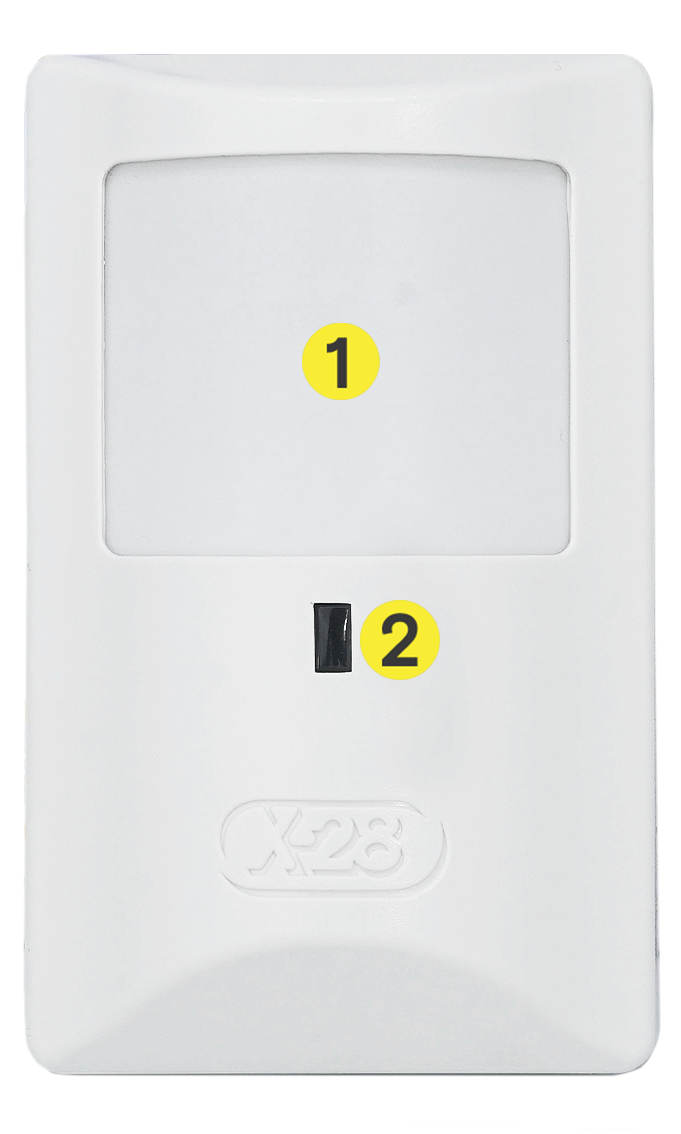

Identificación de las partes

• 1LENTE
• 2LED INDICADOR

• 3SENSOR Y PORTASENSOR
• 4TORNILLO DE SUJECIÓN DE LA PLACA
• 5SELECTOR DE PULSOS
• 6RELÉ NORMAL CERRADO

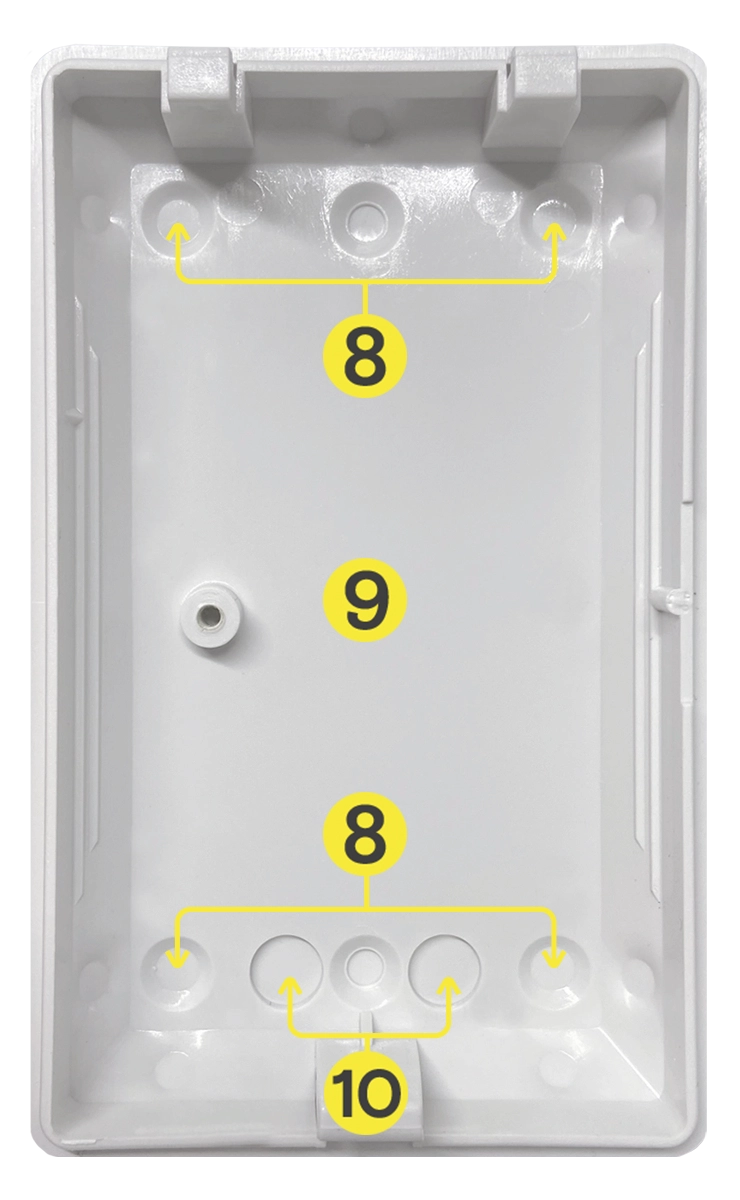

• 7BORNERA DE CONEXIÓN

• 8POSICIONES PARA ORIFICIO DE MONTAJE
• 9BASE DEL SENSOR
• 10POSICIONES PARA ORIFICIOS DE PASAJE DE CABLES

• TORNILLO PARA MONTAJE A LA PARED (x 2)

• TARUGO S5 (x 2)

• TORNILLO PARA RÓTULA

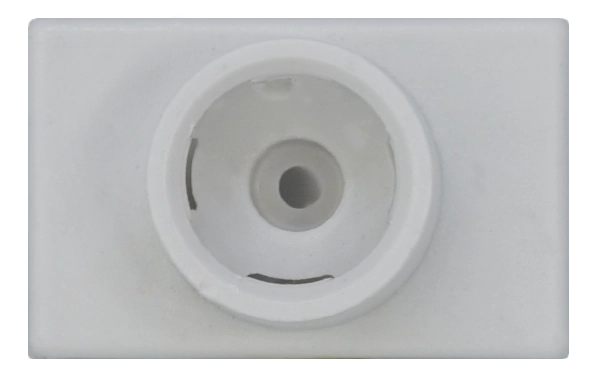

• BASE PARA RÓTULA

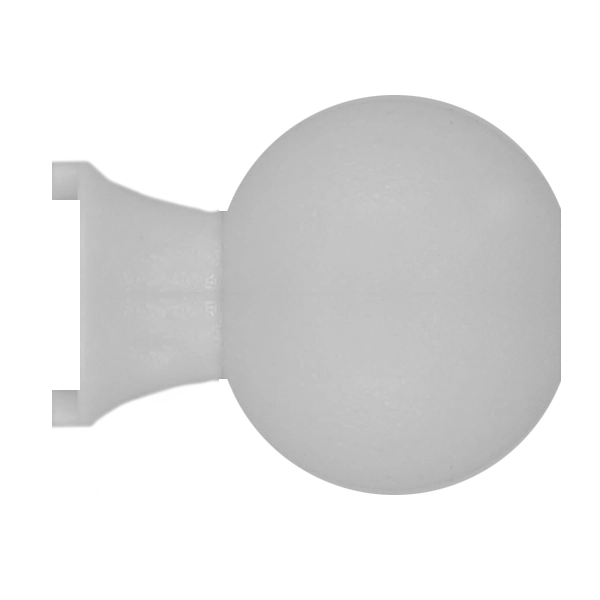

• RÓTULA

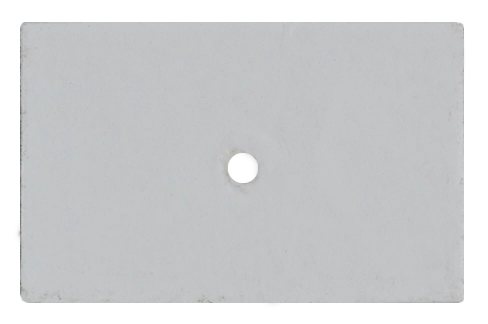

• CINTA BIFAZ AUTOADHESIVA

Principio de funcionamiento

El MD 50R utiliza un sensor especial llamado piroeléctrico para detectar el movimiento de las personas. Todos los seres humanos emiten constantemente calor en forma de radiación infrarroja, y al moverse, esa radiación varía. El sensor piroeléctrico del MD 50R puede generar una carga eléctrica en respuesta a estos cambios de temperatura y en función de ellos, detectar movimiento.

Cuando se energiza el MD 50R, el equipo examina el ambiente durante aproximadamente un minuto para ajustar los patrones que utilizará el Digital Motion Analyzer. Este proceso de inicialización se indica mediante el destello del led bicolor rojo y amarillo.

Una vez que el equipo ha terminado de inicializarse, ya está listo para funcionar normalmente. Si detecta movimiento en su área de cobertura, se ocasionará una condición de disparo y se abrirá el relé del sensor. Si la central de alarma está activada y la zona donde se encuentra el detector está incluida, se disparará el sistema la alarma.

Cobertura

El MD 50R posee una lente que le confiere una cobertura de un radio de 15 metros.

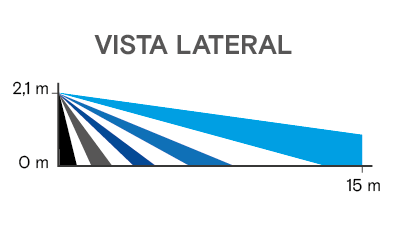

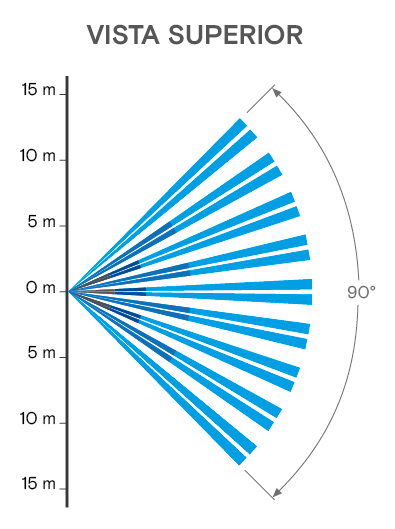

A continuación se detallan las características y gráficos de cobertura lateral y superior.

• •Numero de haces: 56
• •Apertura: 90°
• •Numero de capas: 5
• •Cobertura: 15 metros

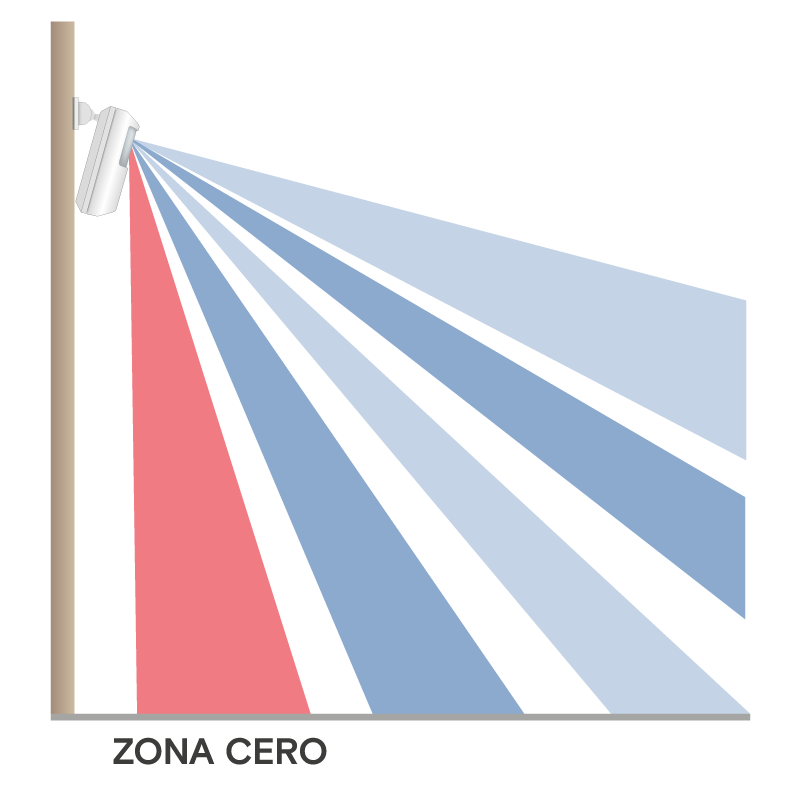

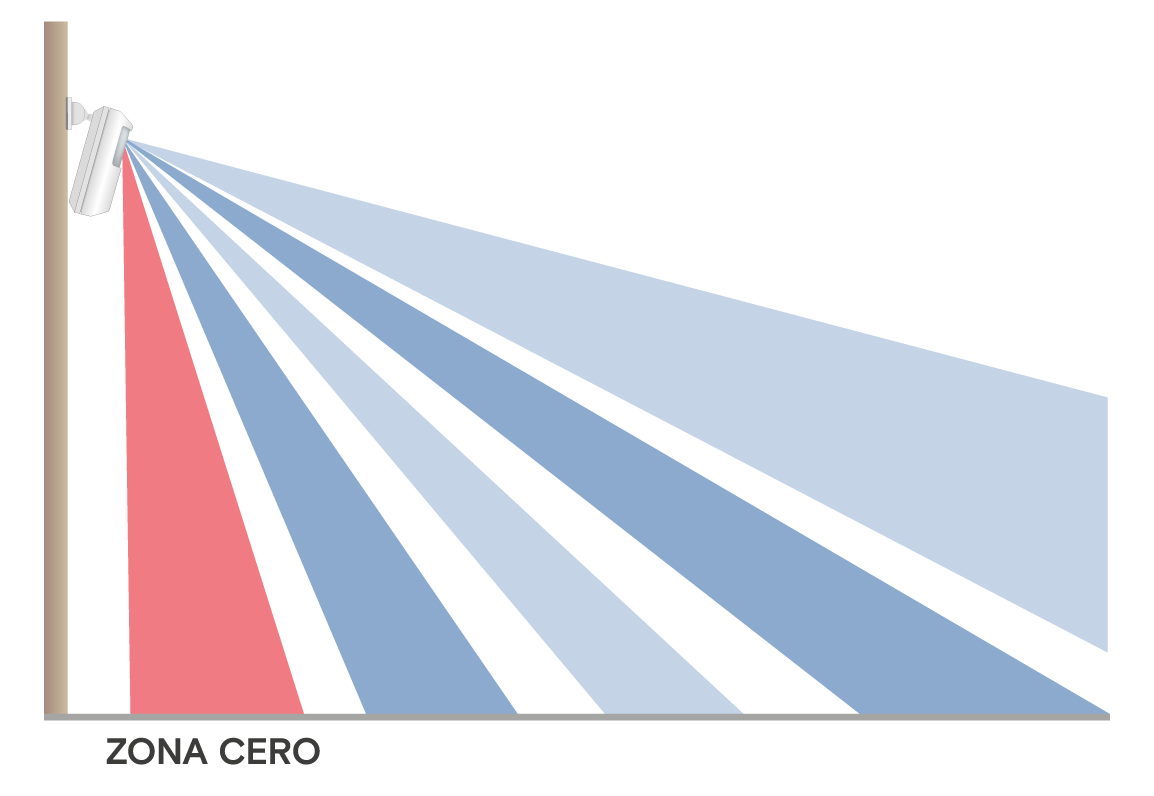

Zona cero

El MD 50R pueden captar un intruso moviéndose debajo del mismo. Esta característica es conocida como Detección de zona cero y es posible gracias al portasensor espejado integrado al sensor piroeléctrico del equipo.

Montaje

Los detectores de la línea MD 50R son extremadamente inmunes a turbulencias de aire e interferencias de RF. Sin embargo, se recomienda no direccionarlos contra calefactores, fuentes de luz muy intensas o vidrieras de donde pueda recibirse la luz solar directa o reflejada. Tampoco es aconsejable montar los detectores en lugares en donde pueda haber fuertes corrientes de aire de temperatura muy distinta a la temperatura del ambiente (como por ejemplo próximo a una ventana que permanezca abierta). Para un optimo funcionamiento, se recomienda instalar el equipo a 2,1 metros de altura.

A continuación se detallan los pasos a seguir para un correcto montaje y conexión del equipo:

• 1Quitá la tapa del sensor, insertando suavemente un destornillador en la ranura de la parte inferior. La misma se extrae fácilmente.
• 2Para extraer la plaqueta, aflojá el tornillo de sujeción y mové la placa hacia la derecha, haciendo pasar la cabeza del tornillo por el orificio.
• 3Perforá la base del sensor en la posición que quieras colocar la rótula. Esta puede ser ubicada en la parte superior o inferior de la base.
• 4Montá la rótula en la parte posterior de la base, y fijala mediante el tornillo corto para rótula.
• 5Realizá una perforación en la base para pasar los cables de conexión.
• 6Colocá nuevamente la placa en su posición y ajustá el tornillo de sujeción.

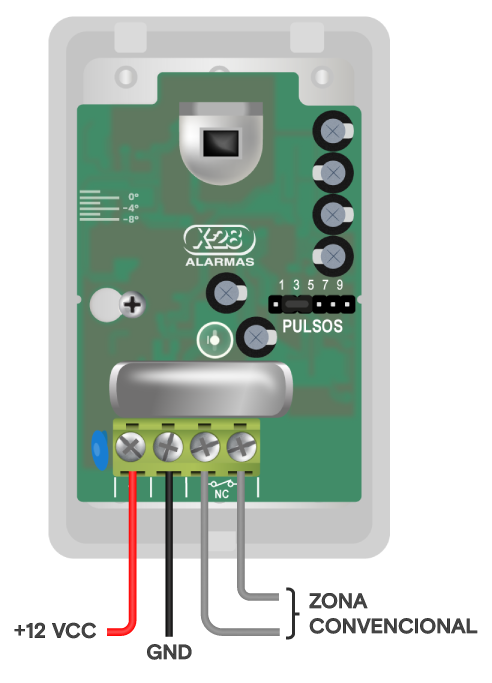

• 7Conectá los bornes de alimentación (+ y -) a una salida de alimentación de sensores activos de la central de alarma.
• 8Conectá los terminales NC a una zona convencional de la central.
• 9Volvé a colocar la tapa del sensor.
• 10Montá la base en la pared mediante la cinta bifaz autoadhesiva y un tornillo con tarugo.
• 11Calzá la rótula en su base haciendo presión.
• 12Por último, direccioná el sensor hacia la posición deseada.

Selección de pulsos

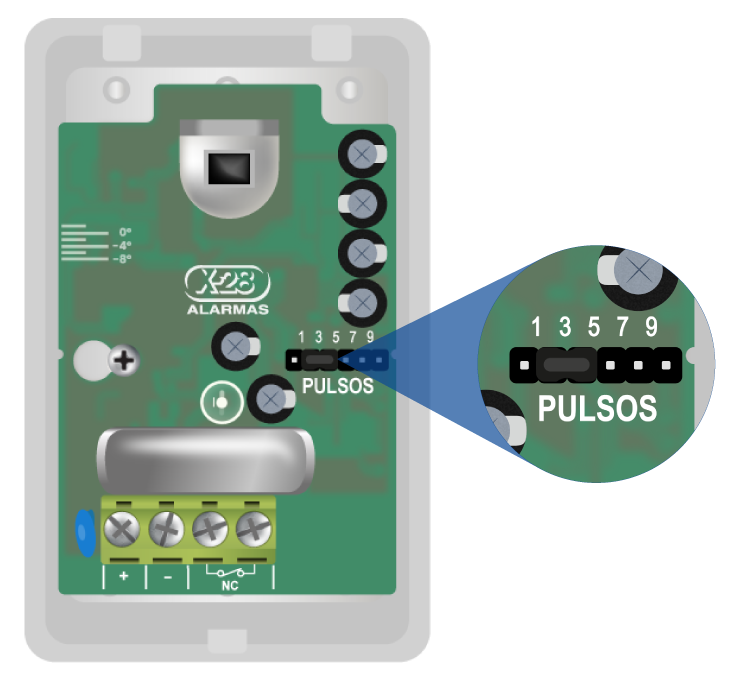

El MD 50R ofrece la opción de ajustar el número de pulsos que el equipo debe detectar antes de generar una señal de alarma. Para configurar esta prestación, el sensor cuenta con un jumper que puede ubicarse en 5 posiciones distintas: de 1 a 9 pulsos. Simplemente, colocá el jumper en la posición deseada, como se observa en la imagen a continuación.
De fábrica, el equipo viene configurado en 3 pulsos.

Prueba del equipo

Para probar el funcionamiento del MD 50R, alimentá el equipo y esperá aproximadamente un minuto mientras el equipo se estabiliza, haciendo destellar el led rojo y amarillo.
Caminá por el área de cobertura en direcciones opuestas y observá el led, el mismo se encenderá en color amarillo cada vez que ocurra una condición de detección, y cuando alcance el número de pulsos configurado, se encenderá en color rojo, indicando que generó una condición de disparo de alarma.

Especificaciones

• •Tensión de alimentación: +12 VCC
• •Consumo: 10 mA
• •Radio de cobertura: 15 metros
• •Salida: Contacto NC (18 Ohms)
• •Procesamiento de señal: Digital Motion Analyzer, con contador de pulsos ajustable
• •Temperatura de operación: -10 ºC a 50 ºC
• •Temperatura de almacenamiento: -20 ºC a 60 ºC
• •Dimensiones: 84 mm (alto) x 52 mm (ancho) x 33 mm (profundidad)
