Descripción

Sensor de movimiento inalámbrico de la línea W Ultra, diseñado para la detección de intrusiones mediante tecnología infrarroja pasiva, apto para mascotas, con gran autonomía y extraordinario alcance de operación. Compatible con la app Mi Alarma X-28 para vinculación rápida y configuración remota.

• •Detección de movimiento por sensor infrarrojo pasivo
• •Compatible con toda la línea W Ultra
• •Configurable y vinculable mediante la app Mi Alarma X-28
• •Apto para ambientes con mascotas
• •Batería de muy larga duración
• •Alcance de operación de hasta 200 metros y comunicación bidireccional
• •Radio de cobertura de 8 metros
• •Instalación y configuración sencillas
• •Rótula de dos posiciones con ajuste de ángulo de detección
• •Diseño compacto y discreto

Identificación de las partes

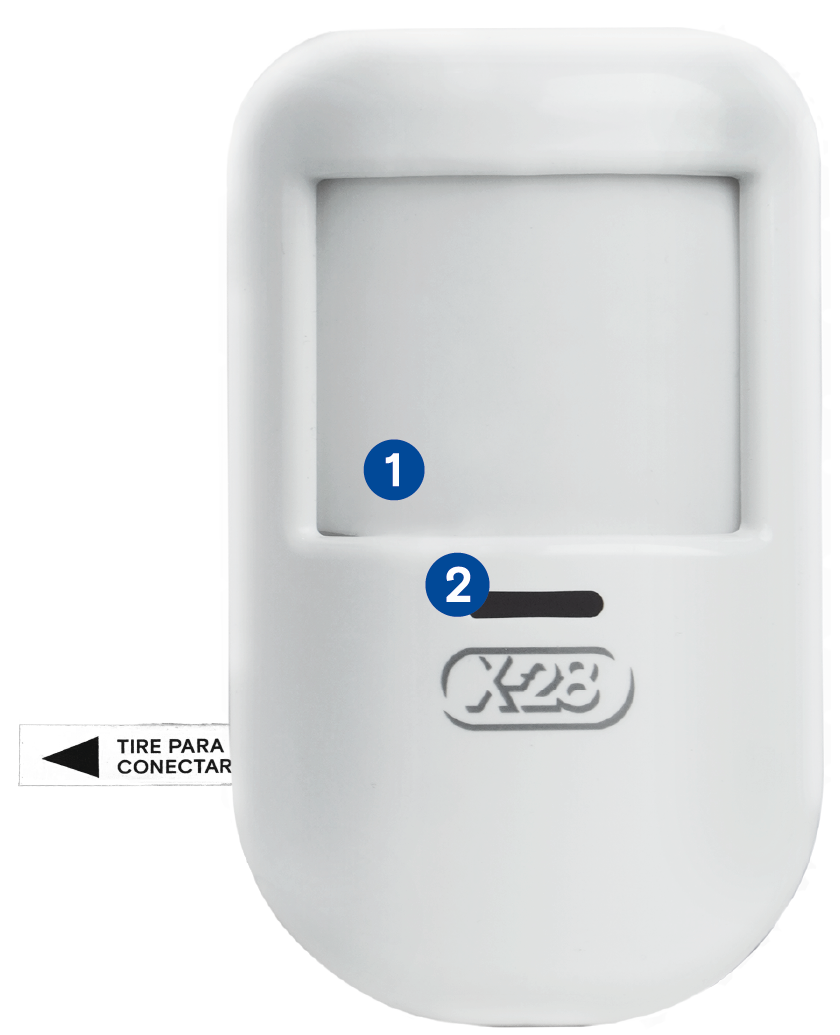

• 1LENTE DE DETECCIÓN
• 2LED INDICADOR

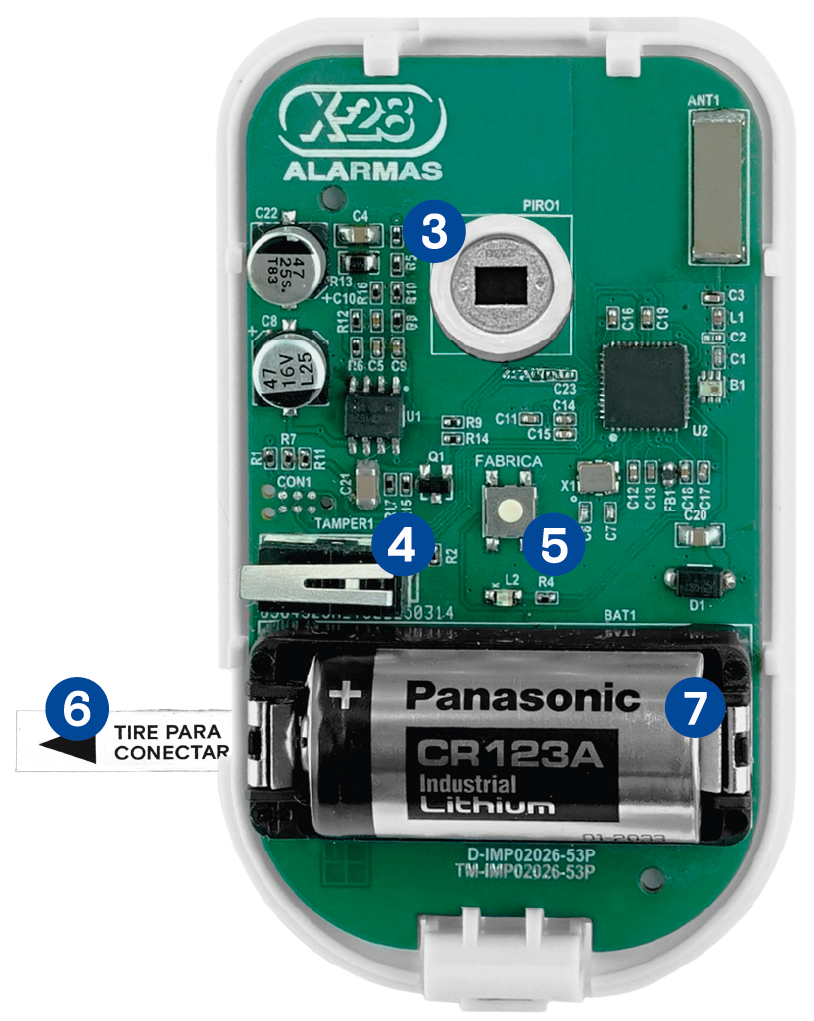

• 3SENSOR Y PORTASENSOR
• 4TAMPER
• 5TECLA PARA RESTAURAR EL EQUIPO
• 6CINTA AISLANTE
• 7BATERÍA CR123A

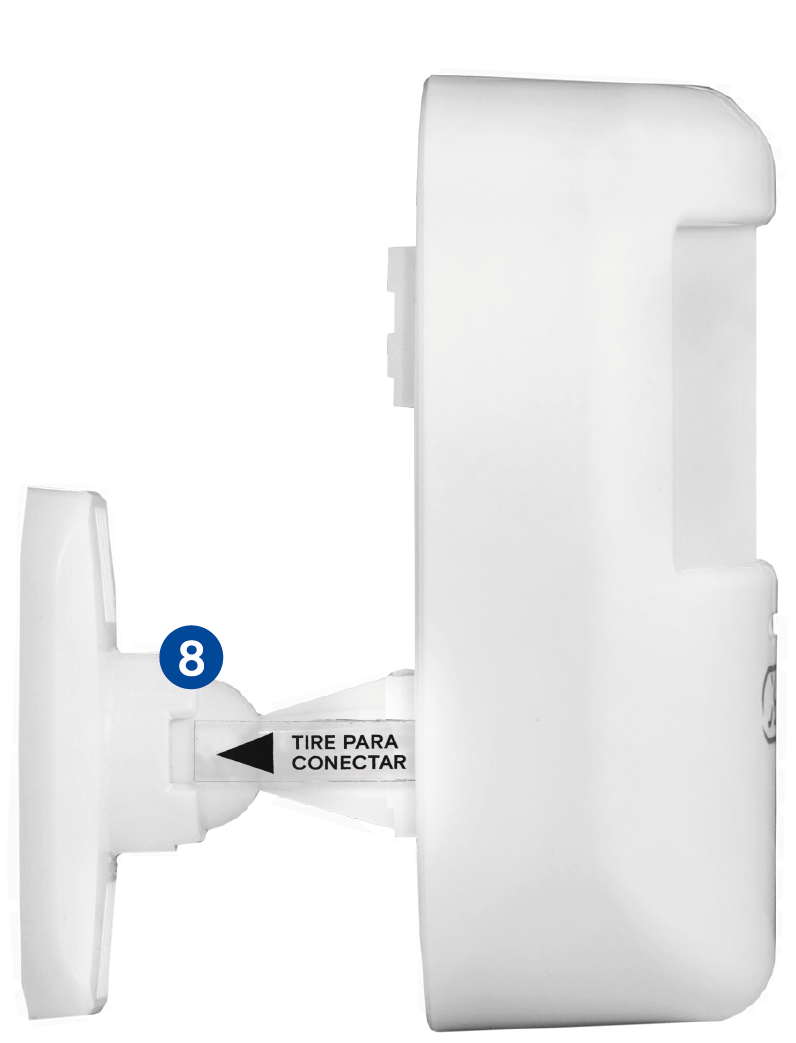

• 8RÓTULA

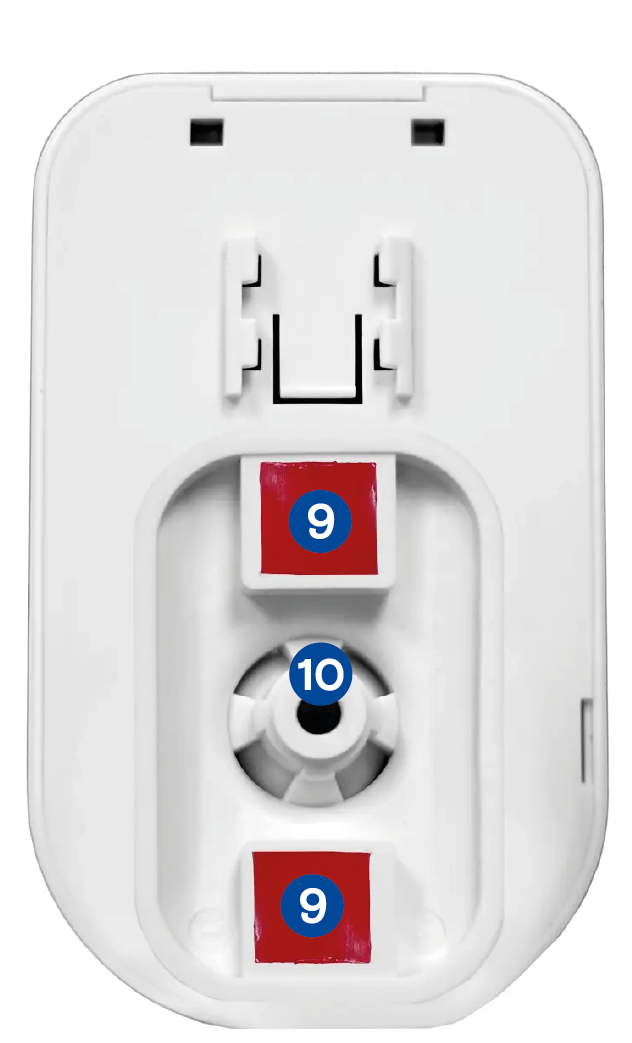

• 9CINTA BIFAZ DE ALTA ADHERENCIA
• 10ORIFICIO PARA TORNILLO DE MONTAJE

• TORNILLO PARA MONTAJE A LA PARED

• TARUGO S5

Principio de funcionamiento

La tecnología W Ultra es una nueva familia de productos inalámbricos diseñada para ofrecer un muy amplio alcance de operación de hasta 200 metros, comunicación bidireccional con la central de alarma y un montaje e instalación simplificados. Además, esta nueva tecnología permite la vinculación y programación de equipos de forma rápida y sencilla mediante la app Mi Alarma X-28.

El MD W Ultra es un sensor de movimiento inalámbrico que detecta la presencia de personas a través de un sensor infrarrojo pasivo (PIR). Está diseñado para brindar una detección confiable incluso en ambientes donde haya mascotas, ya que su procesamiento inteligente permite evitar las falsas detecciones sin comprometer la seguridad del entorno.
Cuando alguien ingresa al área de cobertura del sensor, se produce una variación en la radiación infrarroja captada, lo que genera un evento de detección. El sensor procesa internamente estas variaciones y, al alcanzar la cantidad de pulsos configurada, envía una señal inalámbrica al sistema de alarma a través de la red W Ultra.
El MD W Ultra se vincula fácilmente al sistema mediante la app Mi Alarma X-28, desde donde también se pueden ajustar parámetros de sensibilidad, zona, cantidad de pulsos y más.
El equipo es alimentado por una batería CR123A de gran capacidad, que garantiza un funcionamiento confiable durante un largo período sin necesidad de mantenimiento frecuente.
Además, cuenta con un LED indicador que informa el estado del dispositivo y confirma visualmente la detección de movimiento cuando ocurre.

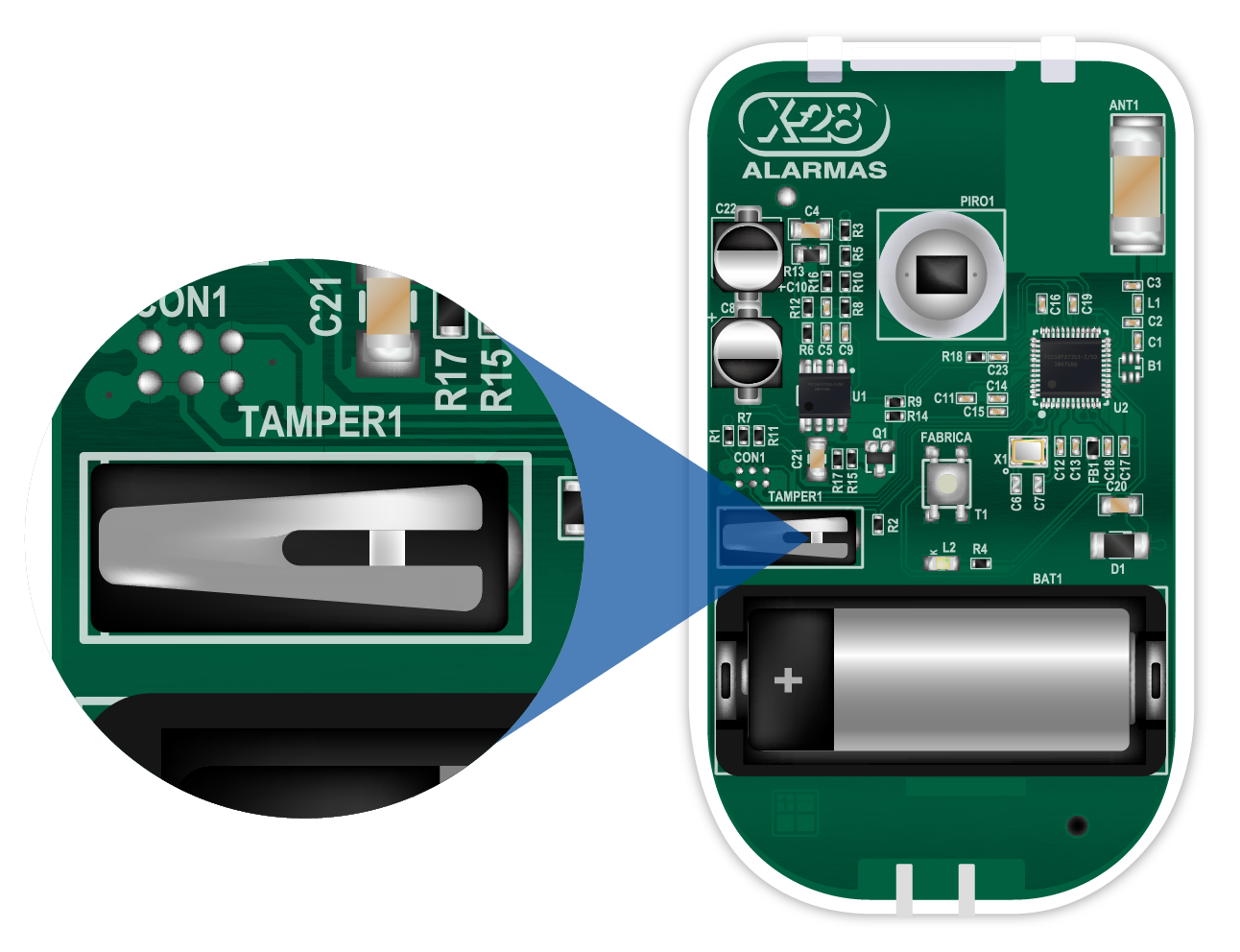

El MD W Ultra está equipado con un switch de tamper que funciona como un mecanismo antisabotaje. Si la tapa del equipo se abre, incluso cuando la central está desactivada, el sensor generará un evento de sabotaje y disparará el sistema de alarma para alertar sobre la situación.
Si es necesario abrir la tapa para realizar mantenimiento, por ejemplo, el reemplazo de la batería, se debe inhibir temporalmente el disparo por sabotaje a través de la programación avanzada P 774 de la central. Una vez finalizada la operación, se debe restablecer la configuración original para reactivar la detección de sabotaje.

El MD W ULTRA posee una lente que le confiere una cobertura de un radio de 8 metros.

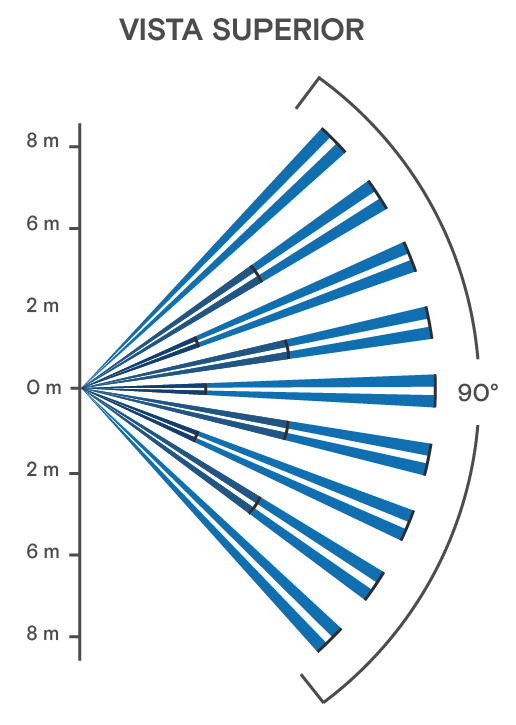

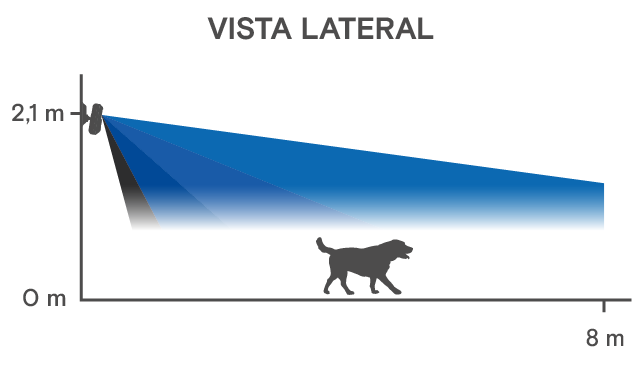

A continuación se detallan las características y gráficos de cobertura lateral y superior.

Señalizaciones del led indicador

El MD W Ultra cuenta con un LED rojo que indica los distintos estados de funcionamiento del dispositivo.
A continuación, se detalla el significado de cada señalización:

Destellos rápidos

El sensor está buscando una red W Ultra.

---

Destellos lentos

El sensor está intentando conectarse a la red W Ultra.

---

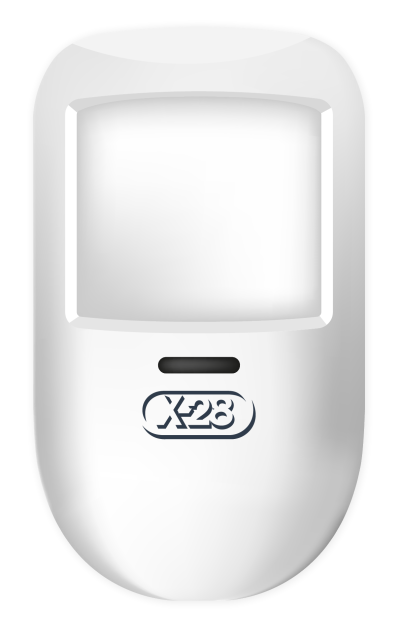

LED apagado

El sensor ya está correctamente conectado al sistema de alarma.

---

Dos destellos lentos

El sensor se encuentra en modo de programación para su configuración.

---

Cuatro destellos lentos

El sensor está estabilizándose luego de haber sido encendido.

---

Destello corto

El sensor detectó movimiento y confirma la transmisión del evento.

Vinculación y programación del sensor

El MD W ULTRA se vincula y programa fácilmente a través de la app Mi Alarma X-28.
Para realizar la vinculación, la instalación debe contar con un Link W Ultra, que permite integrar los dispositivos W Ultra al sistema MPXH. Además, es necesario disponer de un comunicador compatible con la app y asegurarse de que esta esté correctamente configurada.

Instalación

El MD W Ultra se puede instalar fácilmente en paredes o techos utilizando la rótula de dos posiciones, que permite ajustar el ángulo de detección según el entorno a proteger.
El equipo se fija mediante cinta bifaz de alta adherencia, que asegura la estabilidad del montaje y evita el giro del sensor. En superficies irregulares o porosas, se puede agregar un tornillo con tarugo como refuerzo.

A continuación, se detallan los pasos a seguir para montar el equipo correctamente:

• 1Seleccioná la ubicación de instalación según el área que se desea proteger. En ambientes con circulación de mascotas, montá el sensor a 2,1 metros de altura para evitar activaciones por animales.
• 2Elegí una de las dos posiciones para encastrar la rótula en la parte trasera del sensor:
• aLa posición inferior es ideal para montaje en pared.
• bLa posición superior permite orientar el sensor hacia abajo para instalaciones en techo o cielorraso.
• 3Retirá los protectores de las cintas bifaz adheridas al gabinete y fijá la rótula de manera firme a la superficie elegida.
• 4Si optás por agregar un tornillo, primero retirá la esfera de la rótula para poder pasar el tornillo por el orificio central.
• 5Una vez fijada la base de la rótula, encastrá el sensor en la posición seleccionada y orientalo apuntando al área de cobertura que se desea proteger.

Programación mediante la app Mi Alarma

El equipo ofrece una serie de programaciones que permiten personalizar y acceder a diversas funciones y características del producto. La forma recomendada y más sencilla de realizar estas configuraciones es a través de la app Mi Alarma X-28.

A continuación se describen los pasos a seguir para programar correctamente el equipo:

Cambio de batería

El MD W Ultra se alimenta con una batería CR123A, que le proporciona una autonomía aproximada de 3 años en condiciones de uso estándar.
El estado de la batería puede consultarse desde la app Mi Alarma X-28, visualizando la tarjeta correspondiente al sensor. Cuando el ícono de batería se muestre en color rojo y con nivel bajo, será necesario reemplazarla cuanto antes.
Antes de proceder con el cambio de batería, asegurate de inhibir temporalmente el disparo por sabotaje si esta función está habilitada.
Abrí el gabinete haciendo presión en la traba inferior de la base, con la mano o con un destornillador plano, para liberar la tapa del sensor.
Reemplazá la batería por una nueva CR123A, respetando la polaridad indicada.
Para garantizar un funcionamiento óptimo, utilizá únicamente baterías de buena calidad y marca reconocida.

Desvinculación del equipo desde la app

Es posible desvincular el equipo de la red W Ultra desde la app mediante un proceso rápido y sencillo. Esta acción únicamente elimina la conexión del equipo con la red, sin restablecer los valores de fábrica.

Desvinculación y vuelta a valores de fábrica

En ciertas ocasiones, puede ser necesario desvincular el MD W Ultra de la red W Ultra a la que está asociado y volver a los valores de fábrica, sin contar con acceso a la aplicación móvil o a la instalación en la que se encontraba instalado.
Para estos casos, el sensor ofrece un método manual para volver a valores de fábrica, que es independiente de la desvinculación realizada desde la app o a través de la programación avanzada del Link W Ultra:

• 1Abrí el gabinete del MD W Ultra haciendo presión en la traba inferior del equipo.
• 2Retirá la batería del equipo y esperá 20 segundos.
• 3Mantené pulsada la tecla Fábrica, mientras colocás nuevamente la batería del producto.
• 4Mantené esa posición durante 5 segundos hasta que el sensor emita dos destellos lentos, indicando que el mismo se ha desvinculado correctamente de la red W Ultra y se ha reseteado a los valores de fábrica.

Programación alternativa desde un teclado

Si bien la forma recomendada de programar el MD W Ultra es a través de la app Mi Alarma X-28, también es posible realizar la configuración desde cualquier teclado conectado al sistema de alarma.

Para esto, primero es necesario ingresar a la programación del Link W Ultra de la instalación, lo cual puede hacerse de dos maneras:

• 1Pulsá 4 veces la tecla Link ubicada en la placa del producto
• 2En el teclado, pulsá 2 veces la tecla P.
• 3Volvé a presionar la tecla P y mantenela presionada durante 2 segundos.

• 1Ingresá el código del instalador o desactivá la partición 1 con el código de propietario.
• 2En el teclado, pulsá 2 veces la tecla P y luego la tecla F.
• 3Ingresá la secuencia WULTRA (9 8 5 8 7 2).
• 4Pulsá nuevamente 2 veces la tecla P.
• 5Volvé a presionar la tecla P y mantenela presionada durante 2 segundos.

Una vez ingresado el Link W Ultra en estado de programación, procedé de acuerdo a lo siguiente:

• 1Recorré el listado de programaciones hasta la opción Listado de dispositivos y pulsá la tecla 1 para acceder.
• 2Desplazate con las teclas y hasta encontrar el sensor que querés programar.
• 3Una vez seleccionado, pulsá la tecla 1 para acceder a sus programaciones.
• 4Desde este menú, podrás modificar los parámetros configurables del sensor, que se detallan en el cuadro a continuación.

Se detallan en el siguiente cuadro las programaciones disponibles, el código de cada una de ellas, los parámetros configurables y el detalle de su funcionamiento:

Especificaciones

• •Tensión de alimentación: +3 VCC
• •Duración estimada de la batería: 3 años (200 detecciones por día, 3 pulsos por detección)
• •Tipo de batería: CR123A
• •Radio de cobertura: 8 metros
• •Alcance inalámbrico: Hasta 200 metros en condiciones ideales
• •Temperatura de operación: 0 ˚C a 50 ˚C
• •Temperatura de almacenamiento: 0 ˚C a 60 ˚C
• •Dimensiones: 54 mm de largo | 90 mm de alto | 70 mm de profundidad
