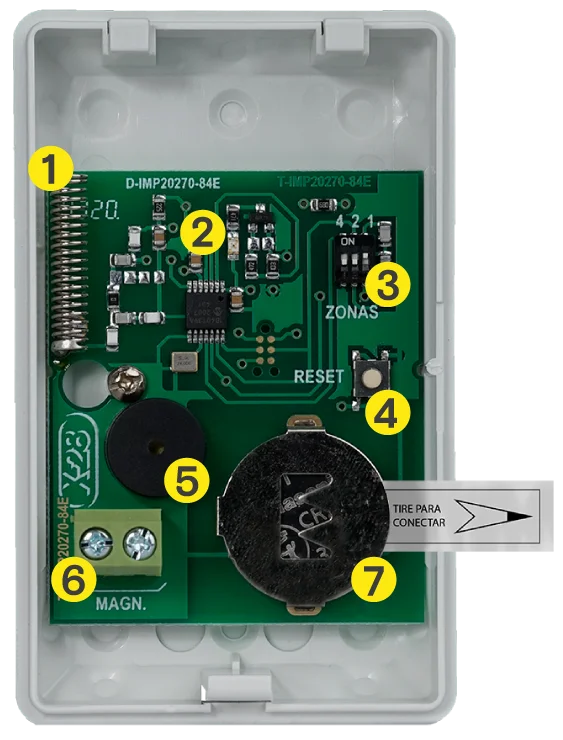

Identificación de las partes

• 1Antena
• 2Led indicador
• 3Selector de zona
• 4Reset
• 5Buzzer
• 6Bornera de conexión
• 7Batería

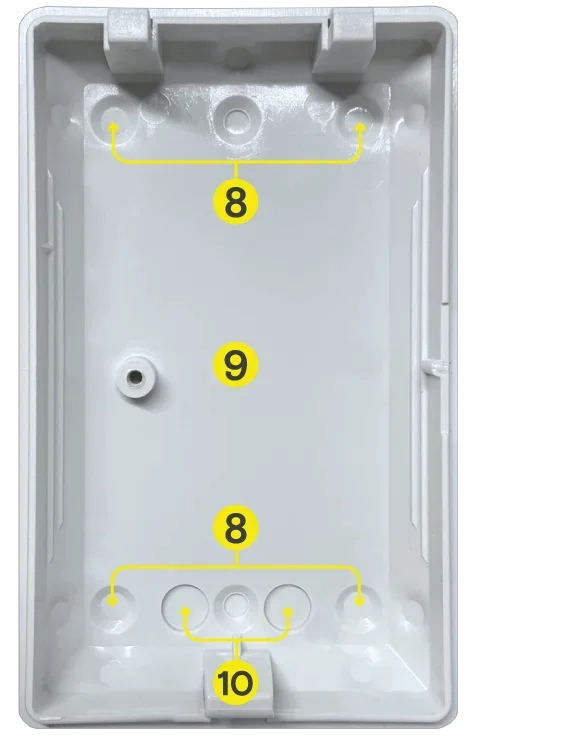

• 8Posiciones para orificios de montaje
• 9Base del equipo
• 10Posiciones para orificios de pasaje de cables

Accesorios

• Tornillo (x2)

• Tarugo (x2)

Principio de funcionamiento

El MGW funciona como un conversor de sensores magnéticos cableados a inalámbricos. De esta manera, el equipo posee una bornera de entrada a la cual se conectan el o los sensores magnéticos cableados (si es más de uno, deben conectarse entre sí en serie). Al detectar la apertura del lazo en alguno de los equipos conectados, el MGW envía una señal de disparo en forma inalámbrica a la central de alarma.
La acción del concentrador magnético inalámbrico es monitoreada por el led indicador. Cuando el sensor magnético conectado al mismo se abre o se cierra, el led destellara indicando que envió una señal inalámbrica.
El MGW es autoalimentado por su propia batería (incluida).

Montaje y conexión

Para montar el equipo correctamente, seguí los siguientes pasos:

• 1Quitá la tapa, insertando suavemente un destornillador en la ranura de la parte inferior del gabinete. La misma se extrae fácilmente.
• 2Para extraer la plaqueta, desajustá el tornillo de sujeción y retirá la placa moviéndola hacia la derecha.
• 3Perforá la base del equipo en tres posiciones distintas, para pasar los tornillos y el cable de alimentación.
• 4Montá la base en la posición elegida, mediante los tornillos y tarugos suministrados.
• 5Volvé a colocar la placa en la base, ajustando nuevamente el tornillo de sujeción.
• 6Conectá el sensor magnético a la bornera de entrada MAGN. Si hay más de uno, conectá los sensores magnéticos en serie
• 7Retirá la cinta "Tire para conectar" para que el equipo comience a funcionar.
• 8Colocá nuevamente la tapa del equipo.

NOTAS
Montá el equipo en un lugar cercano al sensor magnético que desees conectar.
Debido a que el MGW opera con RF, no se debe montar sobre superficies metálicas, ya que esto puede producir una disminución en su alcance.

Selección de zona

Para seleccionar la zona en la que se encuentra el MGW, utilizá el DIP switch ubicado en la parte superior derecha de la plaqueta.
Cada una de las llavecitas posee un peso o valor, el cual se habilita posicionándolo en ON, para setear así el número de zona deseado.

A continuación se detallan las 8 combinaciones posibles:

Codificación

Para vincular el MGW con tu receptor inalámbrico, leé previamente el manual de este último para conocer cómo ingresar en modo "aprender".
Luego seguí los pasos a continuación:

• 1Conecta la batería al MGW.
• 2Ingresa a tu receptor en modo “aprender”.
• 3Abrí o cerra el sensor magnético conectado al concentrador.
• 4Si disponés de más de un concentrador inalámbrico, repetí el paso tantas veces como concentradores quieras codificar.
• 5Para terminar el proceso, quita al receptor de modo “aprender”.

Detección

Cuando se produce la apertura del sensor magnético, el MGW envía una señal en forma inalámbrica a la central de alarma.
Si la central está activada y la zona en la que se encuentra el equipo está incluida, el sistema se dispara.

Cambio de batería

El MGW posee un detector de batería baja, el cual emitirá un sonido de “beep” cada vez que se abra el sensor magnético asociado, indicando que el nivel de batería es bajo y debe ser reemplazada por una nueva.
En caso de no detectar la apertura de ningún sensor magnético asociado al MGW, el equipo emitirá un “beep” cada 1 hora, indicando la condición de batería baja.
En caso de no reemplazarse la batería, el equipo seguirá emitiendo estas señalizaciones durante aproximadamente 7 días, antes de apagarse por completo.
Una batería nueva posee una vida de aproximadamente un año.
El equipo utiliza baterías tipo CR2032. Se recomienda usar solamente batería de buena calidad y marca reconocida.

Especificaciones

• •Tensión de alimentación: 3VCC
• •Consumo máximo: 2µA
• •Cobertura: 15 m x 15 m
• •Temperatura de operación: -10˚C a 50˚C
• •Temperatura de almacenamiento: -20˚C a 60˚C
• •Dimensiones: 84 mm (alto) x 52 mm (ancho) x 29 mm (profundidad)
