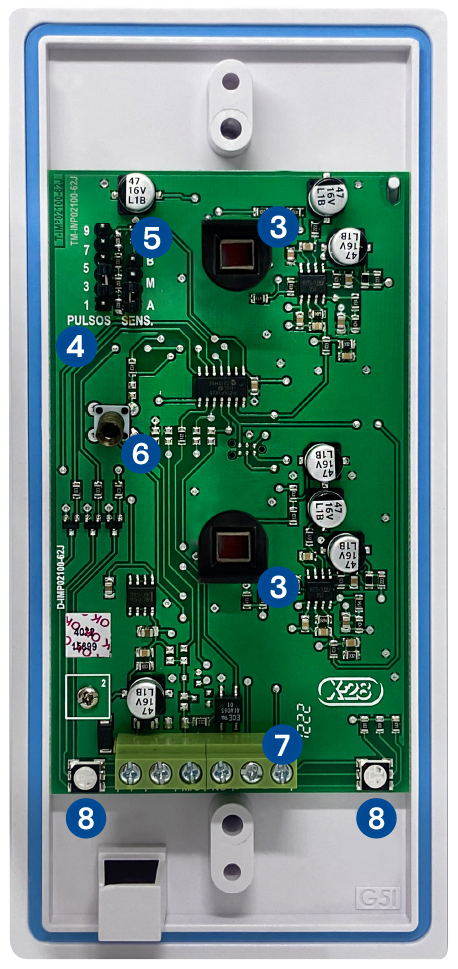

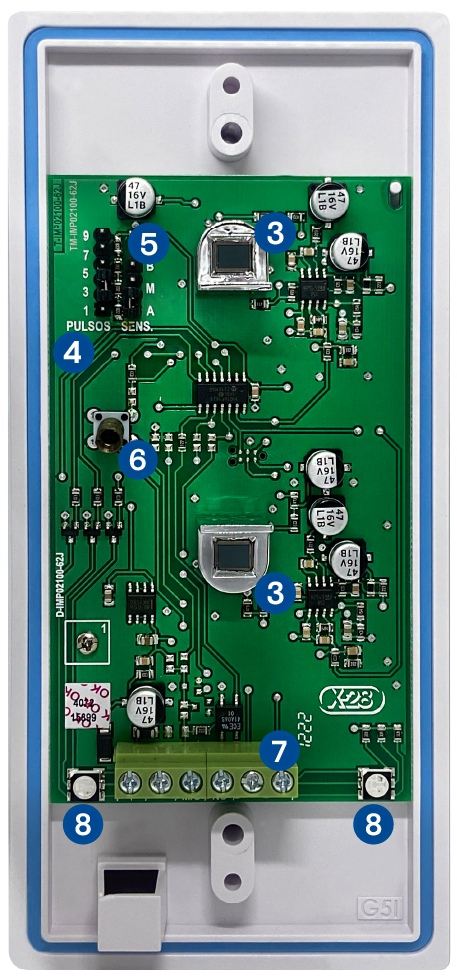

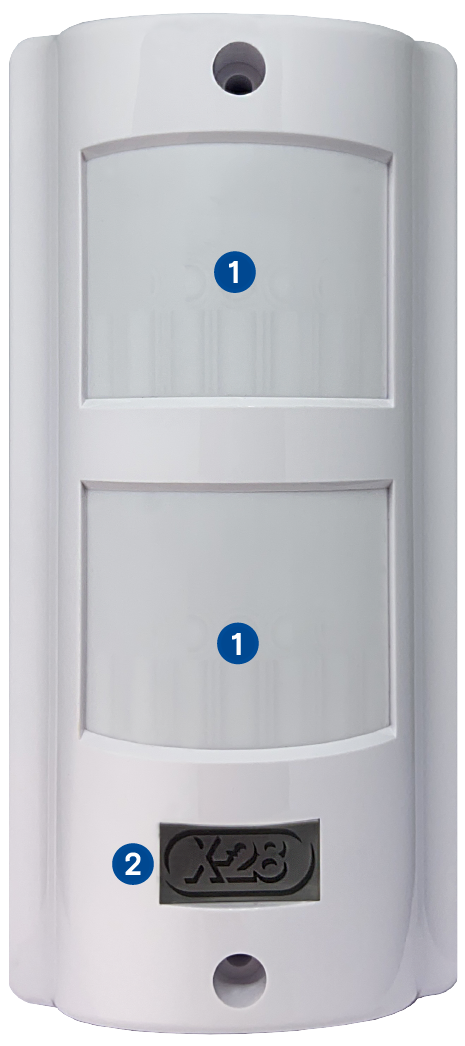

Identificación de las partes

• 1LENTES
• 2LOGO INDICADOR LED

• 3SENSOR Y PORTASENSOR
• 4SELECTOR DE PULSOS
• 5SELECTOR DE GANANCIA
• 6TECLA TAMPER
• 7BORNERA DE CONEXIÓN
• 8LEDS INDICADORES

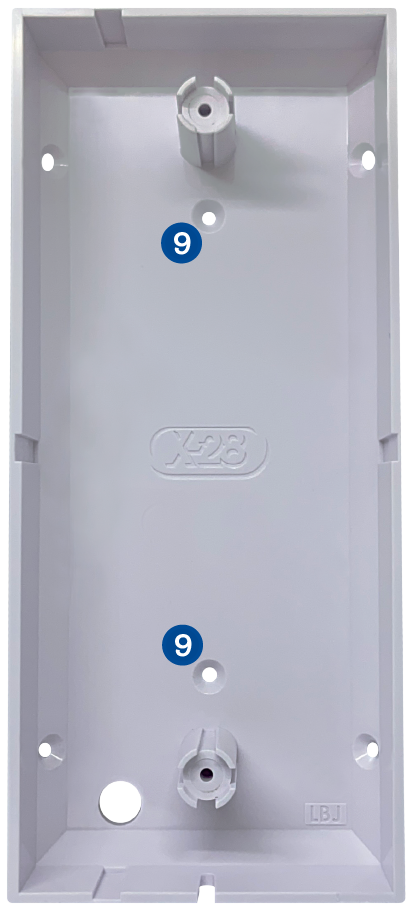

• 9ORIFICIOS PARA TORNILLO

• TORNILLO PARA MONTAJE A LA PARED (x 2)

• TORNILLO CON O-RING PARA MONTAJE DE LA BASE (x 2)

• TORNILLO CON O-RING PARA LA TAPA (x 2)

• TARUGO S5 (x 2)

• TAPÓN AISLANTE

Principio de funcionamiento

El ser humano es una fuente de calor constante, siendo por lo tanto un emisor permanente de radiación. Las variaciones de esta radiación, que se originan cuando una persona se mueve, se utilizan para detectar el movimiento.

Estos detectores poseen un procesador de señales que analiza las variaciones de radiación recibidas a través de dos sensores piroeléctricos independientes, cada uno de ellos con su propia óptica y electrónica, que operan combinados, de manera tal que, si ambos detectan movimiento simultáneamente, envían una señal de alarma al sistema.

El DMA (Digital Motion Analyzer) digitaliza, filtra, procesa, compensa y analiza la señal recibida del sensor piroeléctrico. Un programa de análisis del movimiento permite juzgar si las señales recibidas desde el sensor se corresponden con el patrón de una persona en movimiento, o si han sido generadas por otro tipo de situaciones, tales como, movimientos de aire convectivos, ruidos eléctricos o movimiento de objetos.

El MX 41MX 42 cuenta con filtros especiales delante de los sensores piroeléctricos que sólo permiten pasar la energía infrarroja producto el movimiento en la zona de cobertura.

La condición de resistencia al agua se las confiere la junta de goma que sella la base con la tapa y un sistema de doble base por el cual la fijación a la pared queda separada de toda la parte electrónica.

Señalizaciones del led indicador

El equipo cuenta con un led indicador que señala los distintos estados de funcionamiento del sensor.
A continuación, se proporciona una descripción detallada de las diversas señalizaciones que realiza, acompañadas de un ejemplo representativo de cada una de ellas.

DESTELLOS INTERCALADOS ENTRE COLOR ROJO, VERDE, AZUL Y AMARILLO

El equipo se encuentra inicializando luego de haber sido alimentado.

---

DESTELLOS EN COLOR AMARILLO

El equipo se encuentra sensando los primeros pulsos antes de la detección.

---

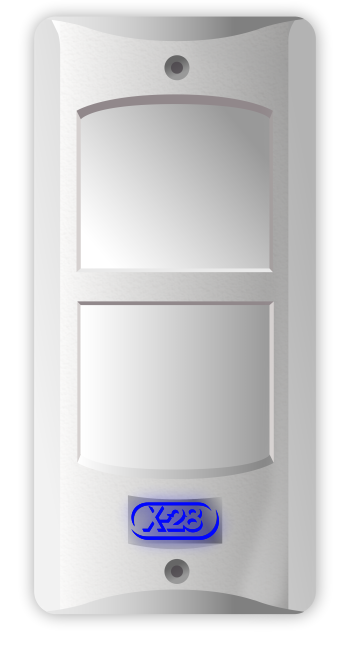

ENCENDIDO FIJO EN COLOR AZUL

El sensor se encuentra detectando movimiento.

---

DESTELLOS LENTOS EN COLOR ROJO

El equipo indica que se ha disparado luego de activar la alarma.

---

DESTELLOS LENTOS EN COLOR VERDE

El equipo se encuentra en estado de programación básica.

---

DESTELLOS RÁPIDOS EN COLOR VERDE

El equipo se encuentra en estado de programación avanzada.

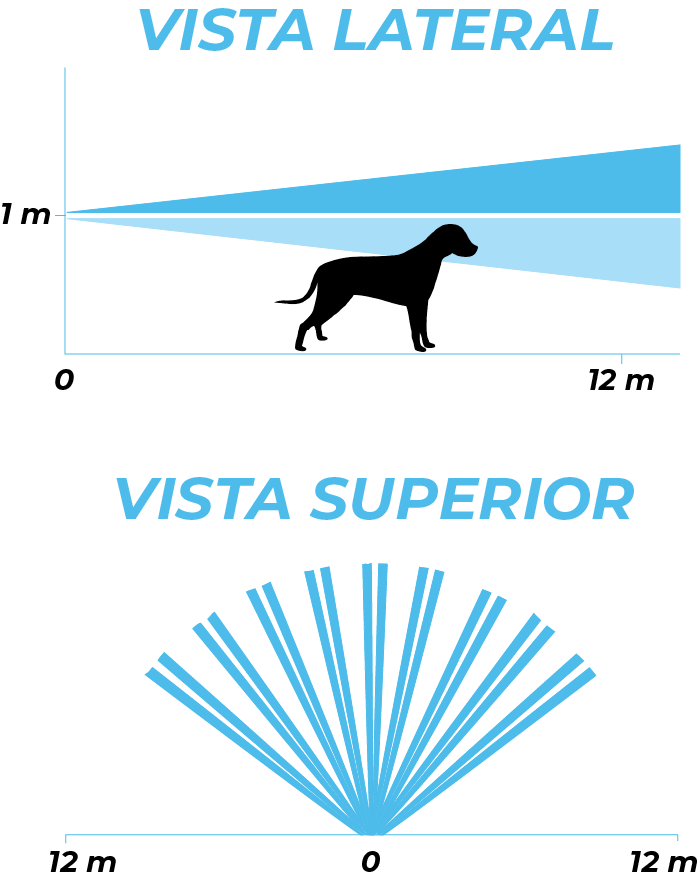

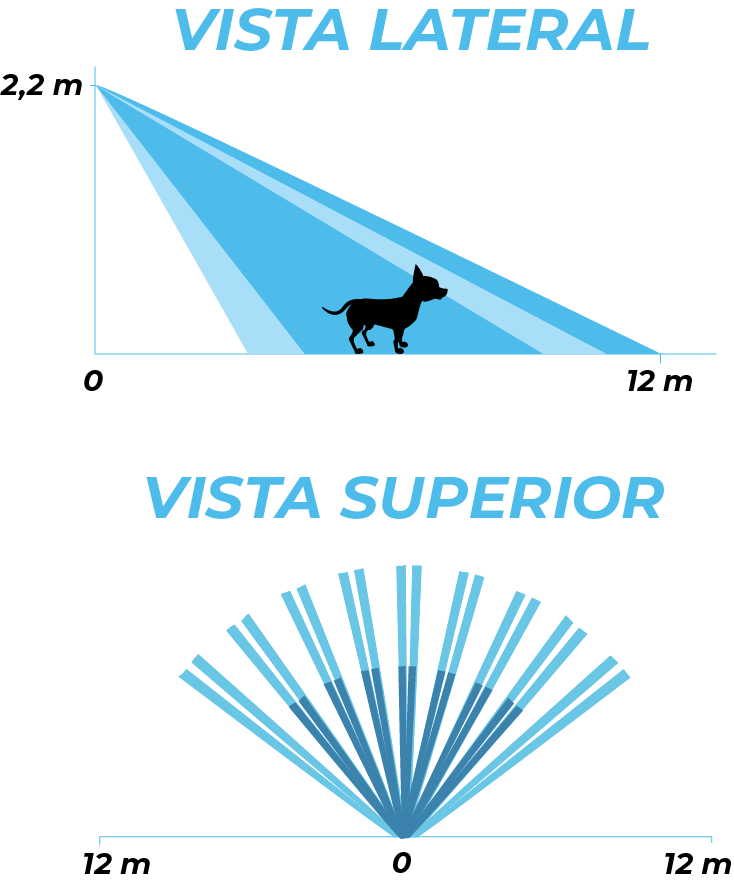

Cobertura

En los diagramas de cobertura se muestra la cantidad de haces infrarrojos que posee el lente, la apertura, cantidad de capas y alcance del mismo.

Recomendaciones de instalación

Los infrarrojos pasivos para exterior están desarrollados para funcionar como una primera línea de defensa de una propiedad.

No es recomendable proteger el inmueble únicamente mediante la instalación de detectores pasivos infrarrojos de exterior, ya que si bien cumplen la función de disuadir a un posible ladrón, solamente representan un primer escalón en la protección de una propiedad.

El software y hardware de estos detectores ha sido desarrollado para obtener un alto grado de inmunidad a sucesos de una propiedad y que podrían generar falsas alarmas, como pueden ser corrientes de aire, animales, o cambios bruscos de temperatura, ofreciendo al mismo tiempo un buen nivel de sensibilidad a posibles intrusos reales.

Tené en cuenta lo siguiente al realizar la instalación:

• 1Elegí el lugar de montaje de forma tal que un posible intruso tenga que interceptar varios haces del patrón de cobertura para acceder al lugar.

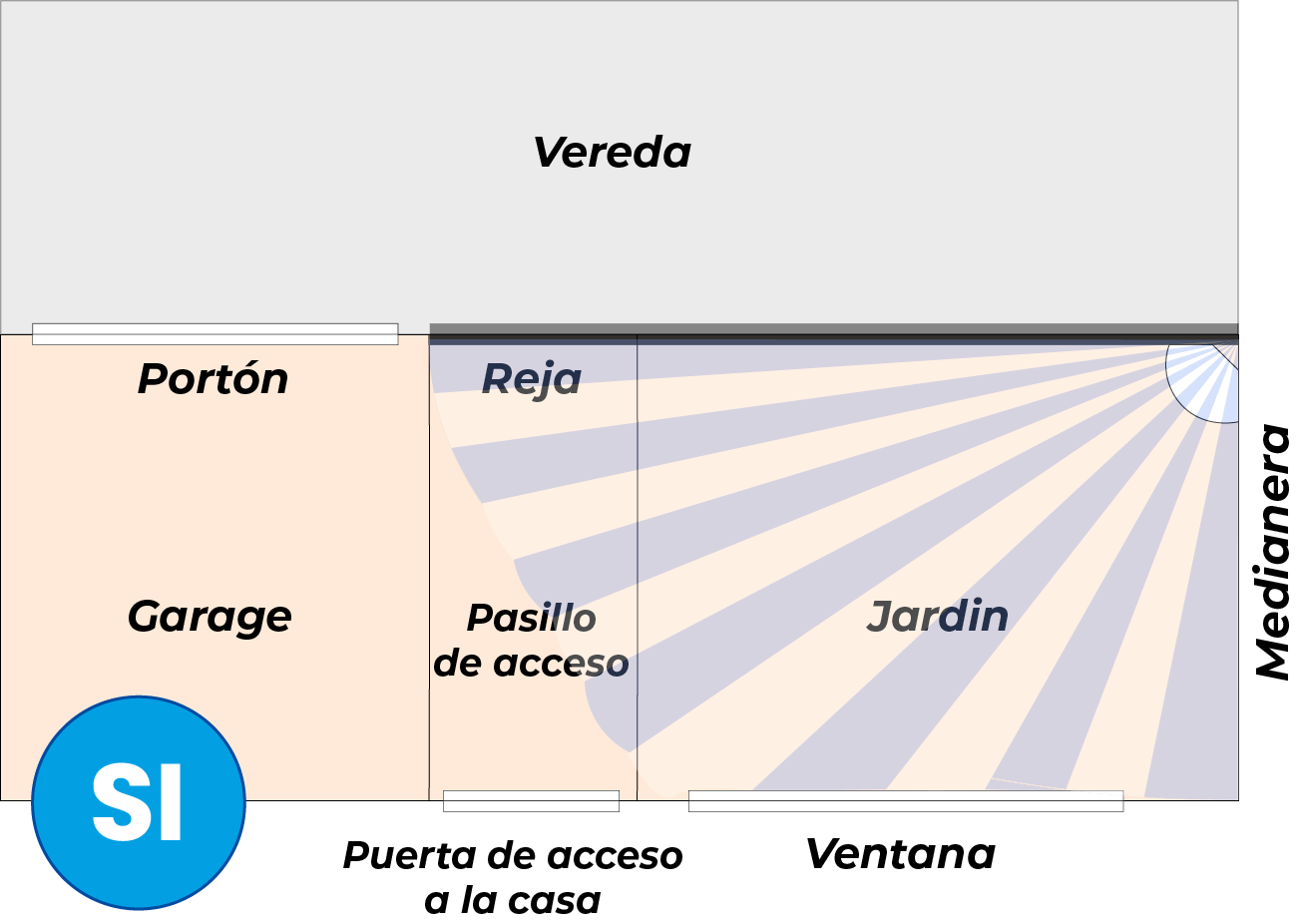

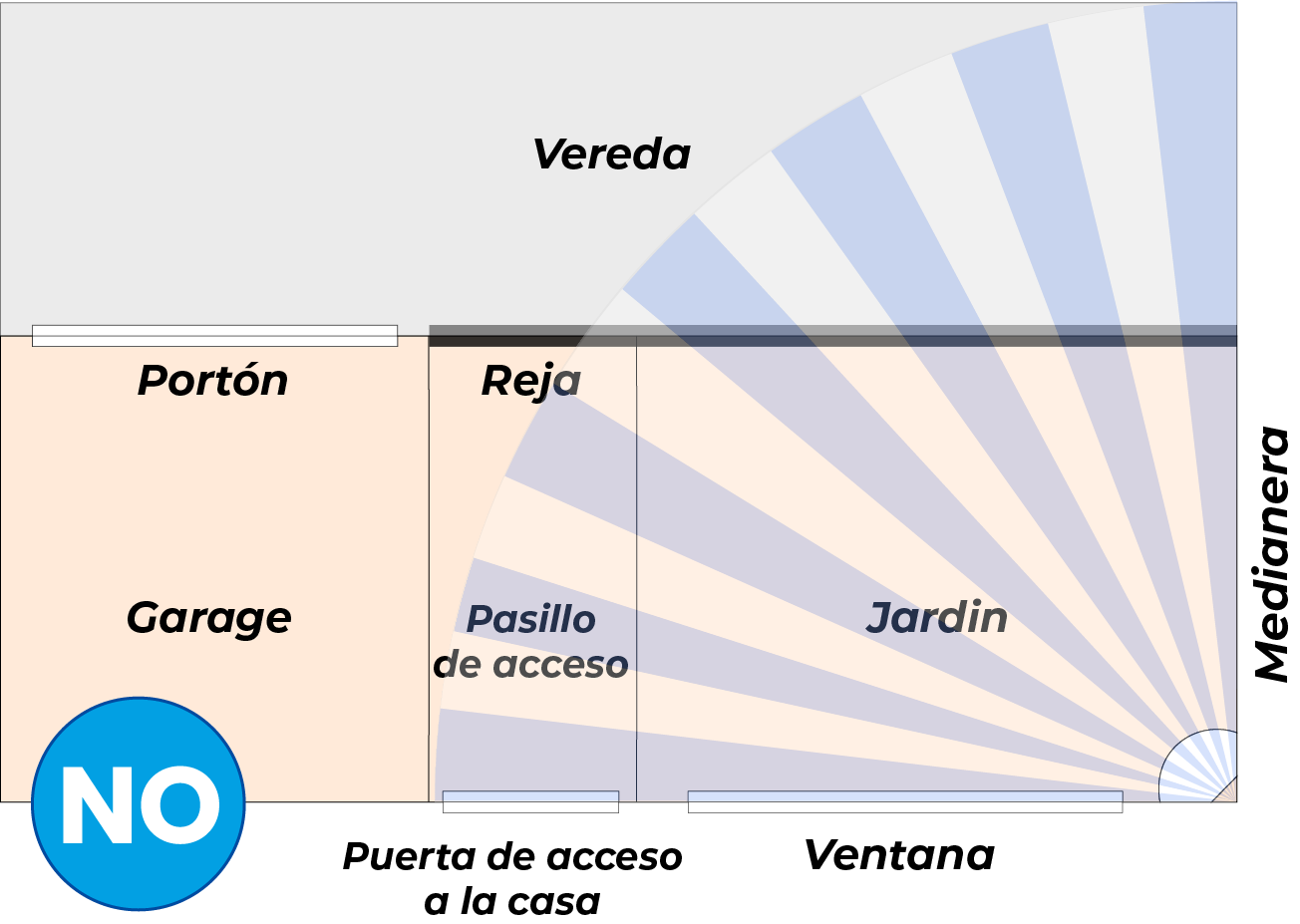

• 2No lo apuntes hacia zonas externas ajenas a la propiedad. Si lo instalas en el frente de una casa, estate seguro de que todos los haces de cobertura están dentro de la propiedad. Nunca lo apuntes hacia la calle.

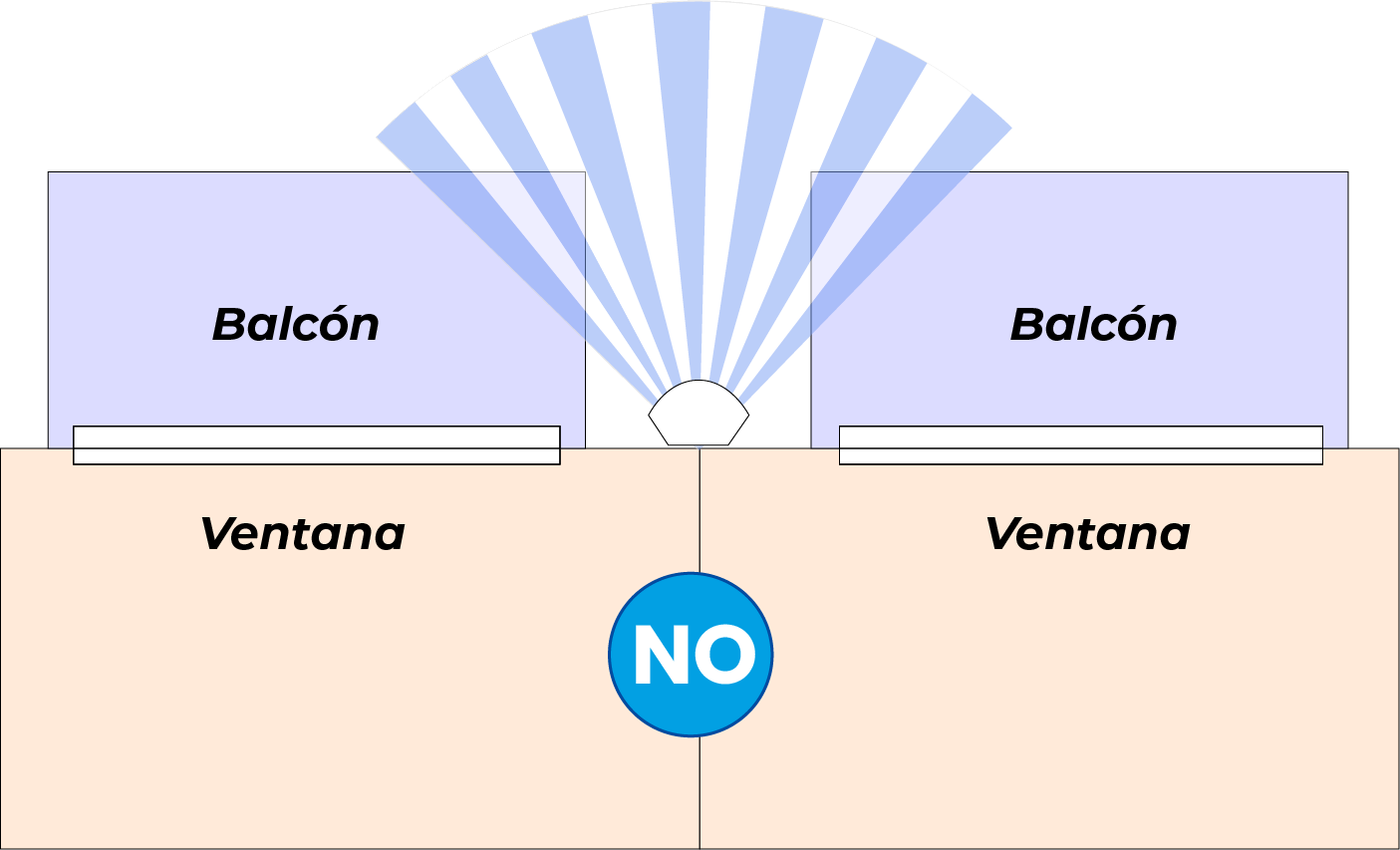

• 3Si lo instalas en patios traseros o terrazas, asegurate de que los haces no pasen hacia propiedades vecinas.
• 4Usalos para proteger patios, terrazas o zonas donde un intruso deba moverse. No lo utilices para proteger espacios aéreos que el intruso pueda cruzar por medio de un salto o una caída.

• 5No lo apuntes a árboles o plantas de gran tamaño que se puedan mover ante la presencia de viento sostenido.

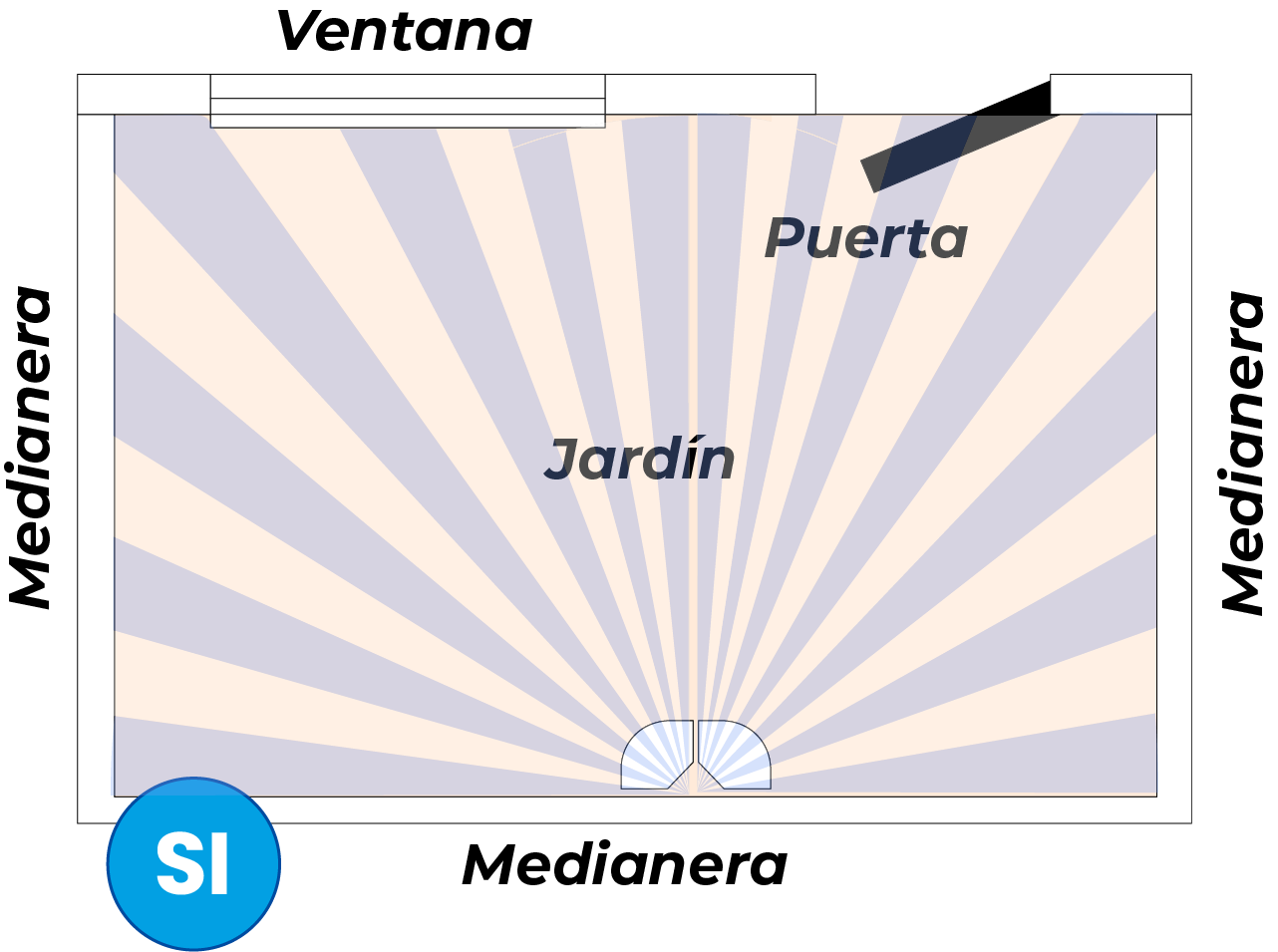

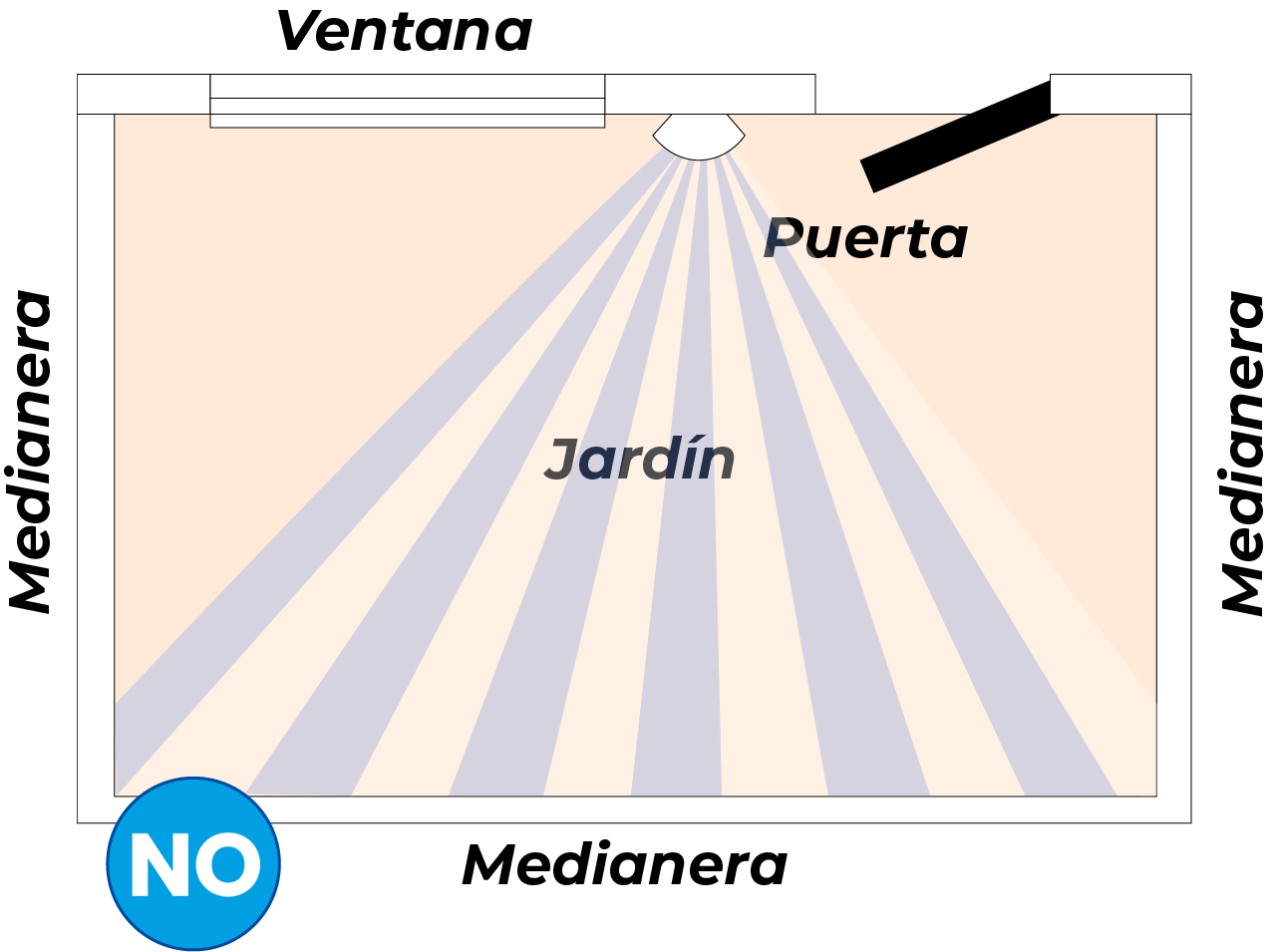

• 6Tené en cuenta que el ángulo de cobertura es de 90°, por lo que si vas a instalarlo en medio de una pared, pueden quedar zonas sin proteger que ponen en riesgo no solo a la propiedad sino también al propio detector. Considerá en estos casos emplear 2 detectores montados a 90° para obtener una protección total.

• 7Considerá combinarlo con detectores que emplean otra tecnología como barreras infrarrojas y/o detectores de proximidad para obtener una protección óptima.

Montaje y conexión

El MX 41MX 42 ha sido diseñado para que pueda ser montado en una superficie plana o esquinas. La altura de montaje recomendada es de 1 metro2,2 metros.
Estos equipos son inmunes a turbulencias de aire e interferencias de RF, sin embargo, no se recomienda montarlos próximos a fuentes que generen ruido eléctrico (tales como antenas, equipos de comunicaciones, etc.) ni cerca de importantes corrientes de aire generadas por equipos de aire acondicionado, ya que pueden estar a temperaturas muy diferentes a las del medio ambiente.

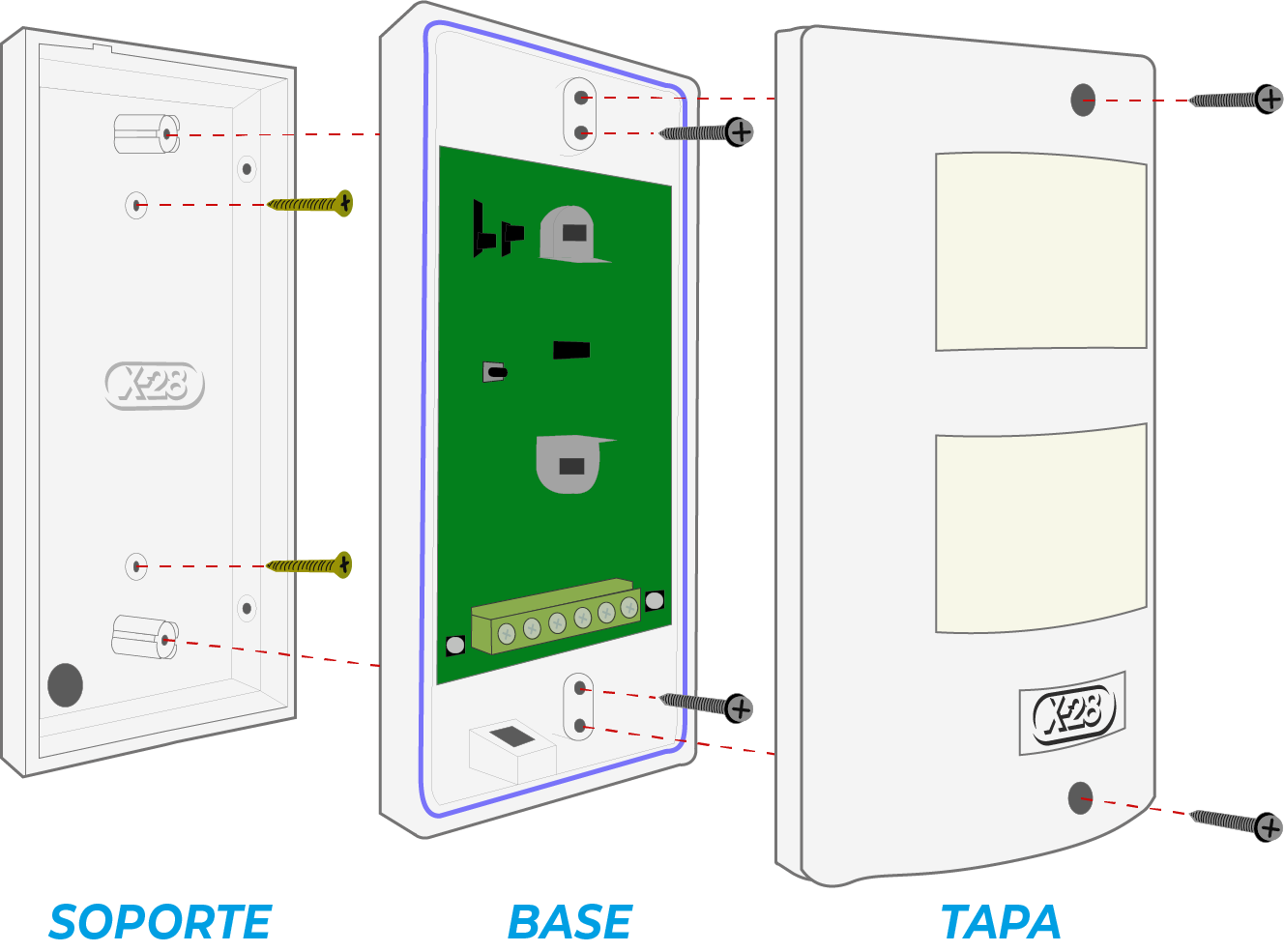

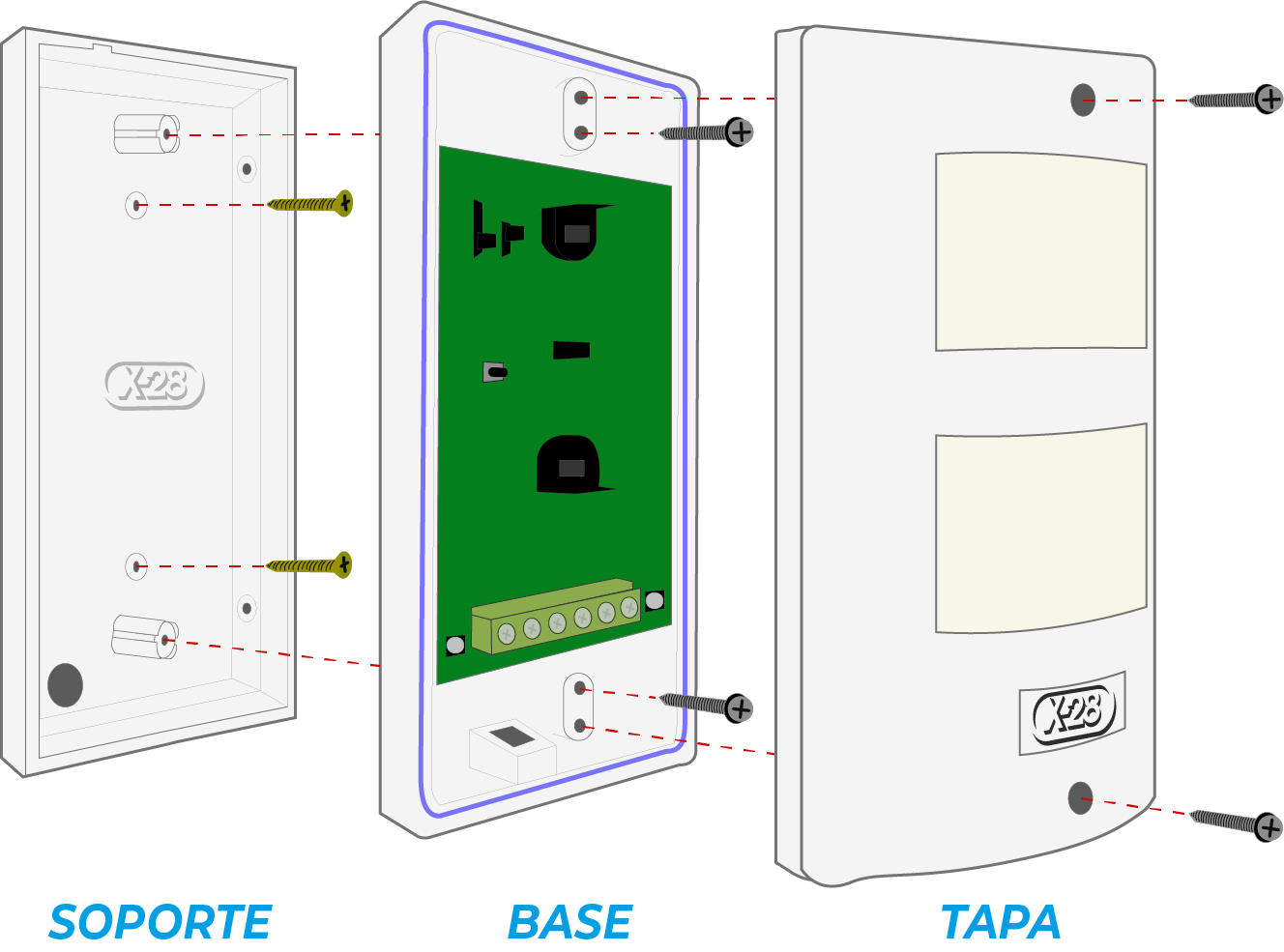

Los equipos cuentan con un gabinete de tres partes que se acoplan entre sí y proveen una total resistencia a la intemperie, así como también facilitan la instalación.

A continuación se detallan los pasos a seguir para la correcta instalación del equipo:

• 1Pasá los cables de conexión a través del orificio de acometida para cables.
• 2Fijá el soporte a la pared por medio de los tornillos provistos. En caso de instalar el dispositivo en una esquina con paredes a 90°, utilizá los agujeros que se encuentran a los lados de cada soporte.
• 3Montá la base sobre el soporte y fijá ambas partes con los tornillos con o'ring suministrados.
• 4Conectá los bornes de alimentación, + y -, a una salida de alimentación de sensores activos de la central de alarma.
• 5Conectá los terminales NC y M/C a una zona convencional de la central. Si hay más sensores en la misma zona, conectalo eléctricamente en serie con ellos.
• 6Conectá los terminales TAMPER a la zona de sabotaje de la central de alarma.
• 7Si hay más sensores o elementos en esa zona, conectá estos terminales en serie con ellos.
• 8Colocá el tapón aislante alrededor del cableado e introducilo en la abertura de la acometida de cables.
• 9Colocá la tapa sobre la base y fijá las mismas con los tornillos con o'ring.

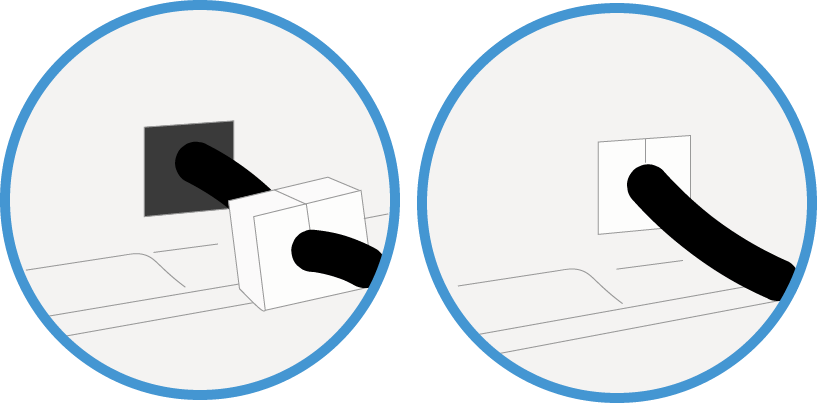

Tapón aislante

El sensor incluye como accesorio un tapón aislante que evita la intrusión de residuos y cuerpos indeseados dentro del gabinete, tales como insectos, polvo, tierra o agua.

Su colocación es muy sencilla. Simplemente, colocá el tapón alrededor del cable de conexión, e introduzca ambas partes en la abertura de conexión.

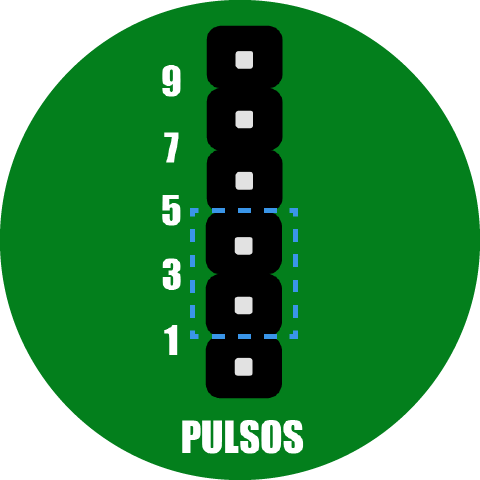

Selección de pulsos

El equipo posee un selector de 1 a 9 pulsos. Para seleccionar la cantidad deseada, colocá el jumper en la posición correspondiente.
Si seleccionás un pulso, el detector enviara la señal al sistema ante la primera detección. En cambio, si el contador se encuentra en 3 deberán existir 3 perturbaciones antes de que se dispare el dispositivo. De fábrica el equipo viene configurado en 3 pulsos.

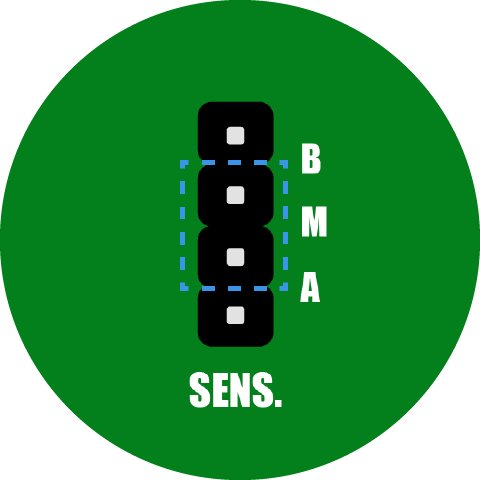

Ajuste de sensibilidad

Es posible ajustar la ganancia de sensado seleccionando, con un jumper, entre tres niveles diferentes: bajo, medio y alto.
Este ajuste resulta útil en áreas de reducidas dimensiones porque es posible disminuir la sensibilidad sin problemas de alcance, aumentando aún más la confiabilidad del equipo.
De fábrica está programado en nivel medio.

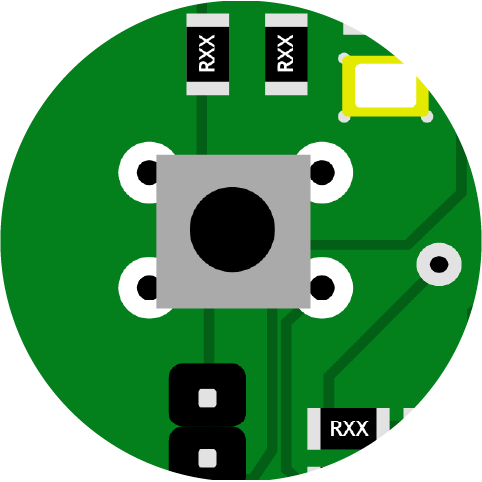

Sabotaje

El detector posee un dispositivo antisabotaje. Si quitamos la tapa, aun con la central desactivada, se producirá el disparo por sabotaje.
Si la central posee memoria de sabotaje, tal condición se memoriza en esta y en el led correspondiente del detector.
Para cancelar el disparo por sabotaje, desactivá la central (aunque estuviera previamente desactivada).

Prueba

Para probar el funcionamiento del equipo, alimentá el equipo con 12 VCC y esperá aproximadamente un minuto hasta que el dispositivo se estabilice y el logo deje de destellar.
Caminá por el área de cobertura en direcciones opuestas y observá el led. El mismo se encenderá cada vez que se verifique una condición de detección.
Si el sensor se seleccionó en más de un pulso (por ejemplo tres) el acrílico se encenderá azul cada vez que se llegue al número de pulsos seteado. Por cada pulso que se cuente antes de llegar al número de pulsos necesarios para el disparo, el acrílico se iluminara amarillo durante un tiempo muy breve.

Especificaciones

• •Tensión de alimentación: 9 VCC a 16 VCC
• •Consumo: 10 mA
• •Cobertura: 12 metros
• •Contador de pulsos: de 1 a 9 pulsos
• •Salida: Contacto NC
• •Detector: Doble piroeléctrico con filtro
• •Temperatura de operación: -10°C a 50°C
• •Temperatura de almacenamiento: -20°C a 60°C
• •Dimensiones: 172mm (alto) x 82mm (ancho) x 64mm (profundidad)
