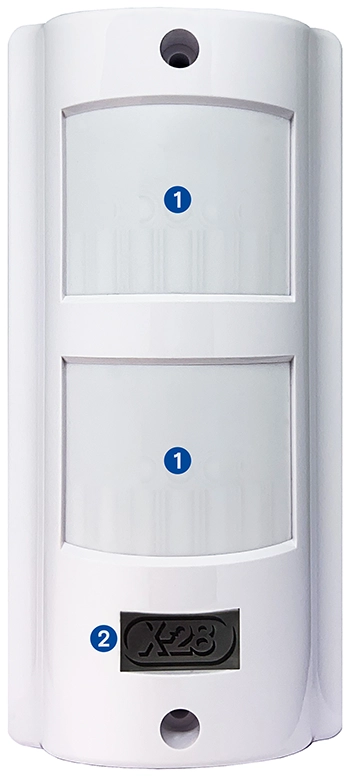

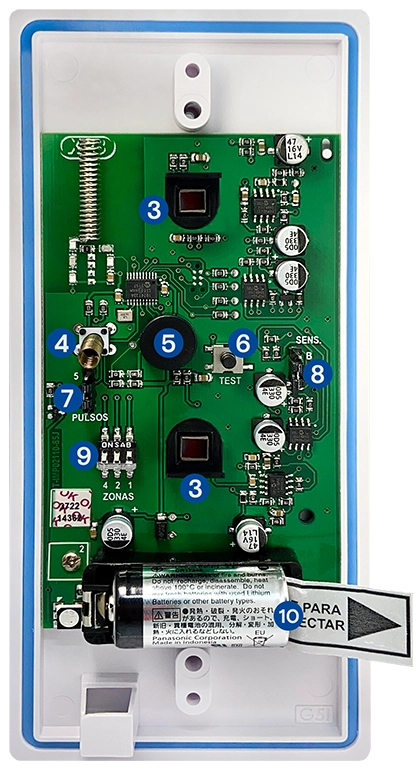

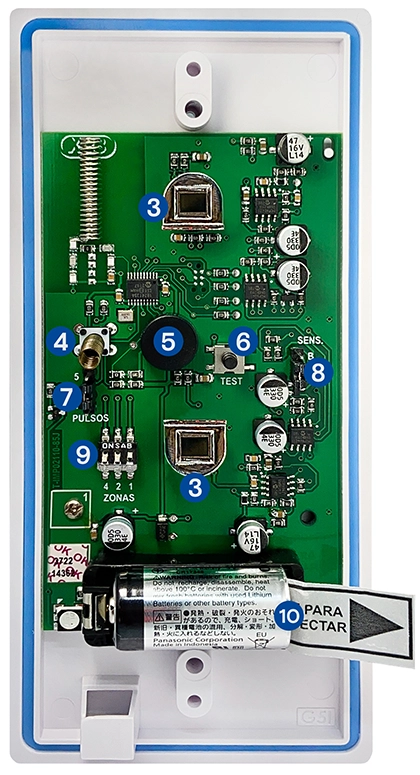

Identificación de las partes

• 1LENTE
• 2LOGO INDICADOR LED

• 3SENSOR Y PORTASENSOR
• 4TAMPER
• 5BUZZER
• 6TECLA TEST
• 7SELECTOR DE PULSOS
• 8SELECTOR DE SENSIBILIDAD
• 9SELECTOR DE ZONA
• 10BATERÍA CR123A

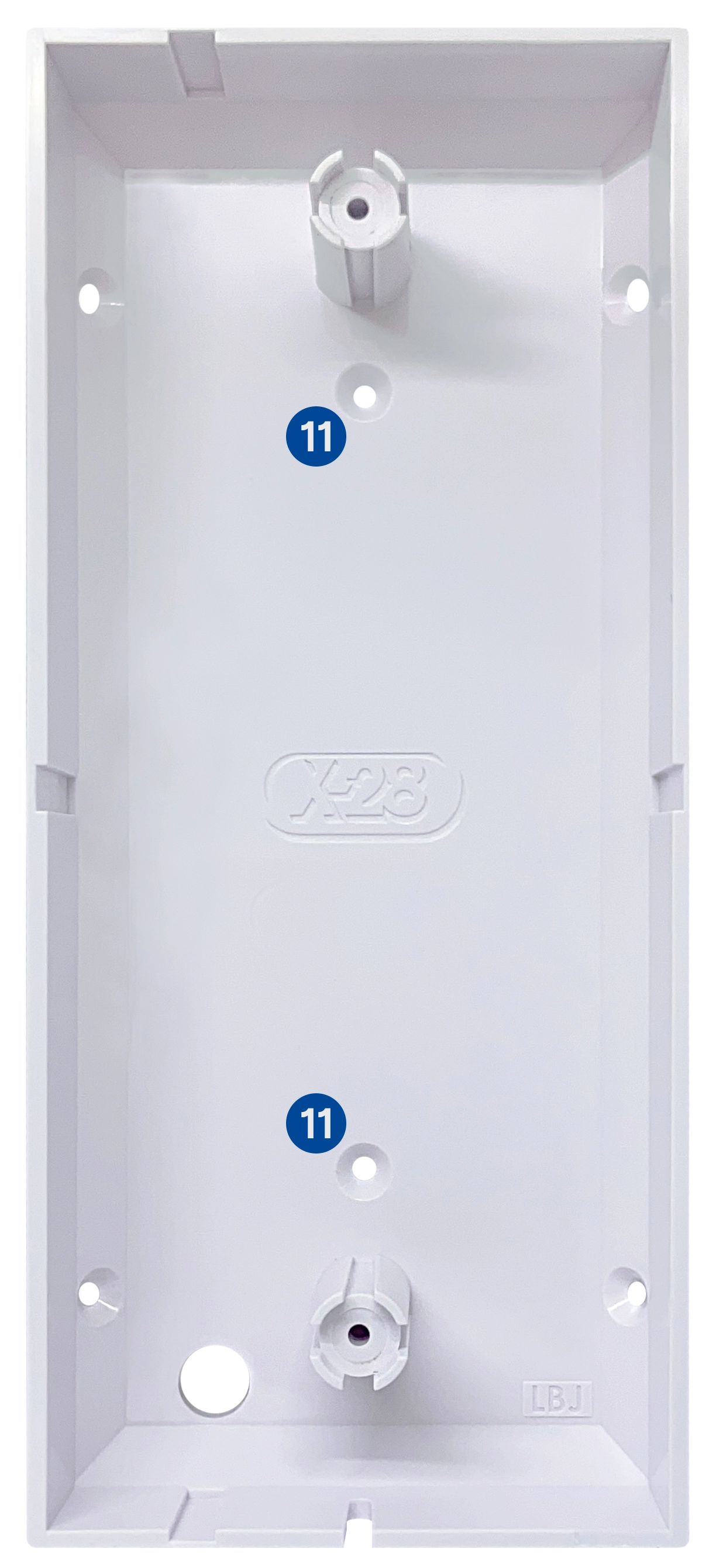

• 11ORIFICIOS PARA TORNILLO

• TORNILLO PARA MONTAJE A LA PARED (x 2)

• TORNILLO CON O-RING PARA MONTAJE DE LA BASE (x 2)

• TORNILLO CON O-RING PARA LA TAPA (x 2)

• TARUGO S5 (x 2)

Principio de funcionamiento

El ser humano es una fuente de calor constante, siendo por lo tanto un emisor permanente de radiación. Las variaciones de esta radiación, que se originan cuando una persona se mueve, se utilizan para detectar el movimiento.

Estos detectores poseen un procesador de señales que analiza las variaciones de radiación recibidas a través de dos sensores piroeléctricos independientes, cada uno de ellos con su propia óptica y electrónica, que operan combinados, de manera tal que, si ambos detectan movimiento simultáneamente, envían una señal de alarma al sistema.

El DMA (Digital Motion Analyzer) digitaliza, filtra, procesa, compensa y analiza la señal recibida del sensor piroeléctrico. Un programa de análisis del movimiento permite juzgar si las señales recibidas desde el sensor se corresponden con el patrón de una persona en movimiento, o si han sido generadas por otro tipo de situaciones, tales como, movimientos de aire convectivos, ruidos eléctricos o movimiento de objetos.

El MX 51WMX 52W cuenta con filtros especiales delante de los sensores piroeléctricos que sólo permiten pasar la energía infrarroja producto el movimiento en la zona de cobertura.

La condición de resistencia al agua se las confiere la junta de goma que sella la base con la tapa y un sistema de doble base por el cual la fijación a la pared queda separada de toda la parte electrónica.

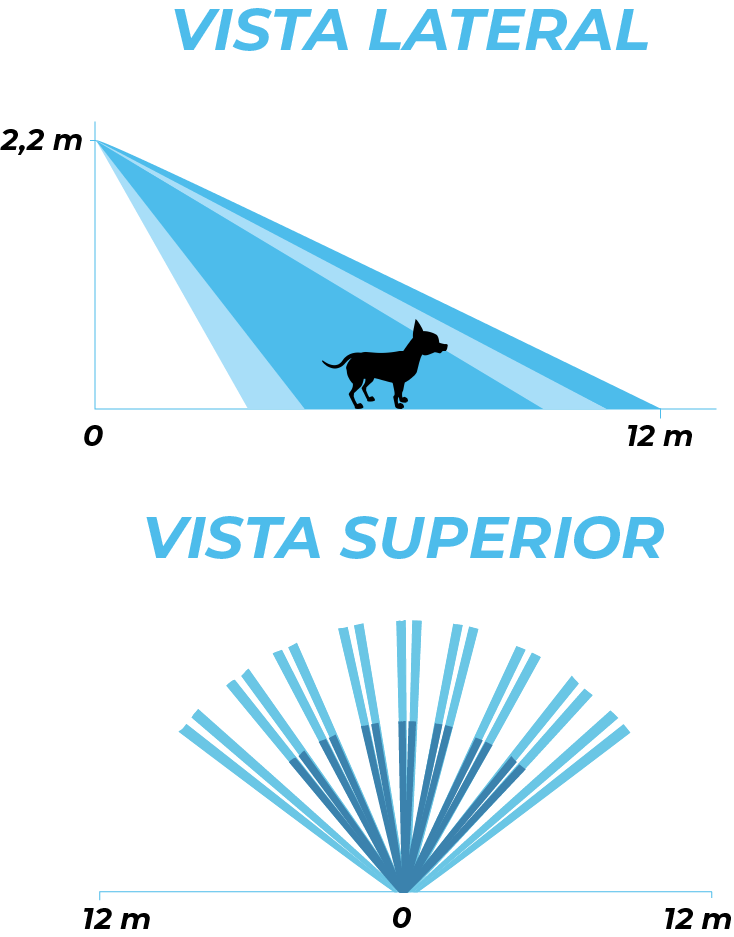

Cobertura

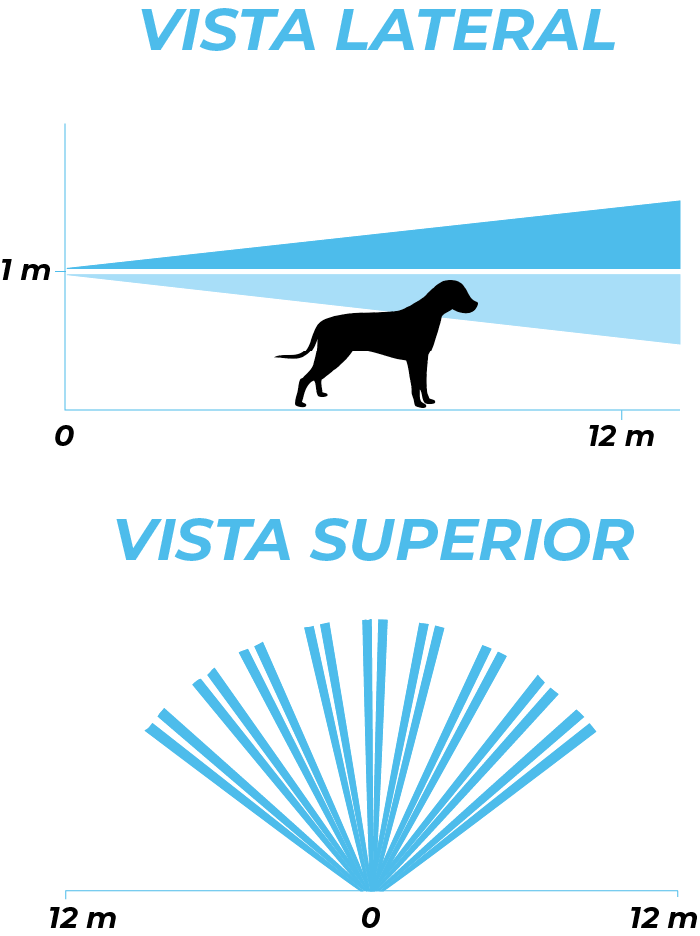

En los diagramas de cobertura se muestra la cantidad de haces infrarrojos que posee el lente, la apertura, cantidad de capas y alcance del mismo.

Recomendaciones de instalación

Los infrarrojos pasivos para exterior están desarrollados para funcionar como una primera línea de defensa de una propiedad.

No es recomendable proteger el inmueble únicamente mediante la instalación de detectores pasivos infrarrojos de exterior, ya que si bien cumplen la función de disuadir a un posible ladrón, solamente representan un primer escalón en la protección de una propiedad.

El software y hardware de estos detectores ha sido desarrollado para obtener un alto grado de inmunidad a sucesos de una propiedad y que podrían generar falsas alarmas, como pueden ser corrientes de aire, animales, o cambios bruscos de temperatura, ofreciendo al mismo tiempo un buen nivel de sensibilidad a posibles intrusos reales.

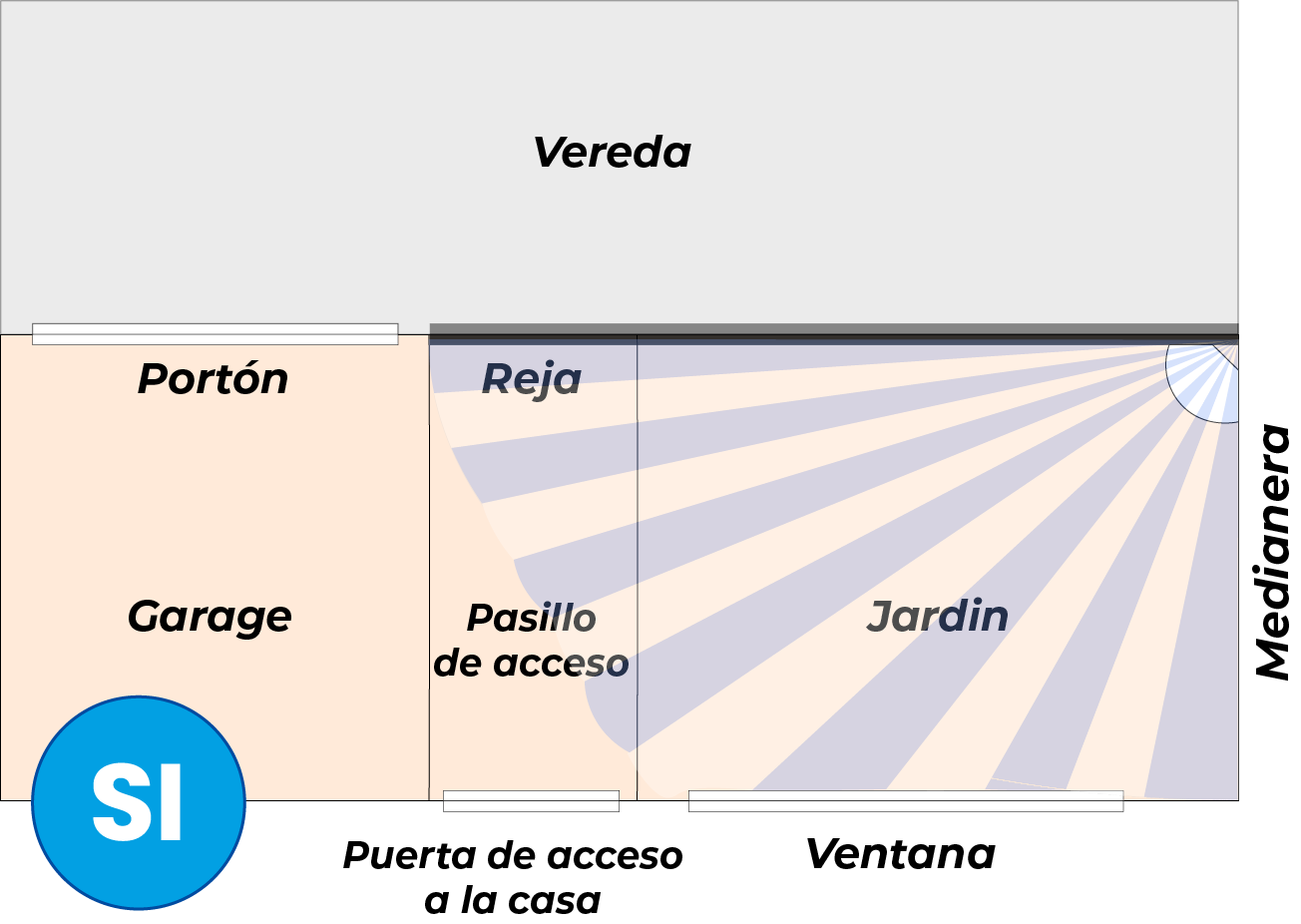

Tené en cuenta lo siguiente al realizar la instalación:

• 1Elegí el lugar de montaje de forma tal que un posible intruso tenga que interceptar varios haces del patrón de cobertura para acceder al lugar.

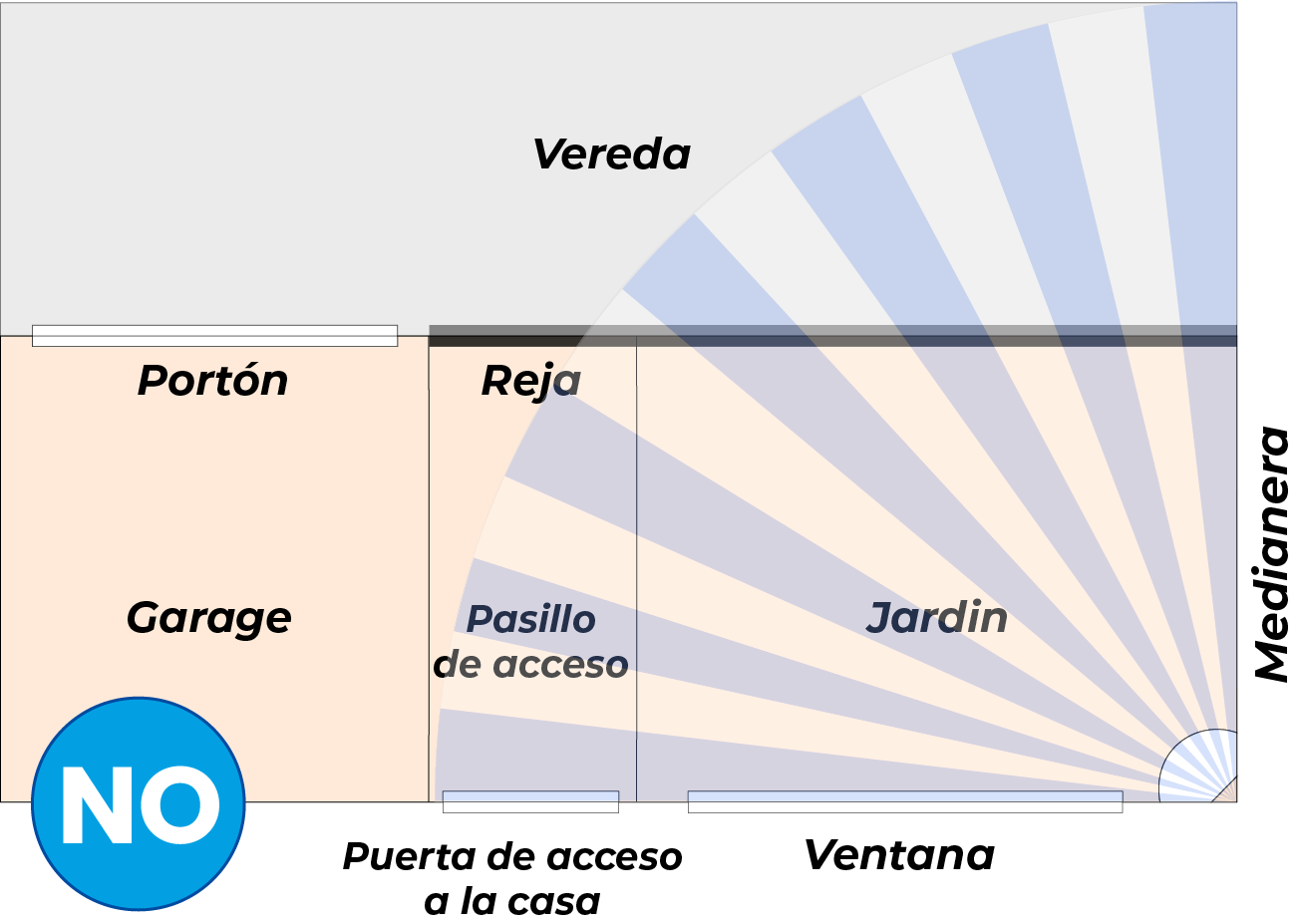

• 2No lo apuntes hacia zonas externas ajenas a la propiedad. Si lo instalás en el frente de una casa, estate seguro de que todos los haces de cobertura están dentro de la propiedad. Nunca lo apuntes hacia la calle.

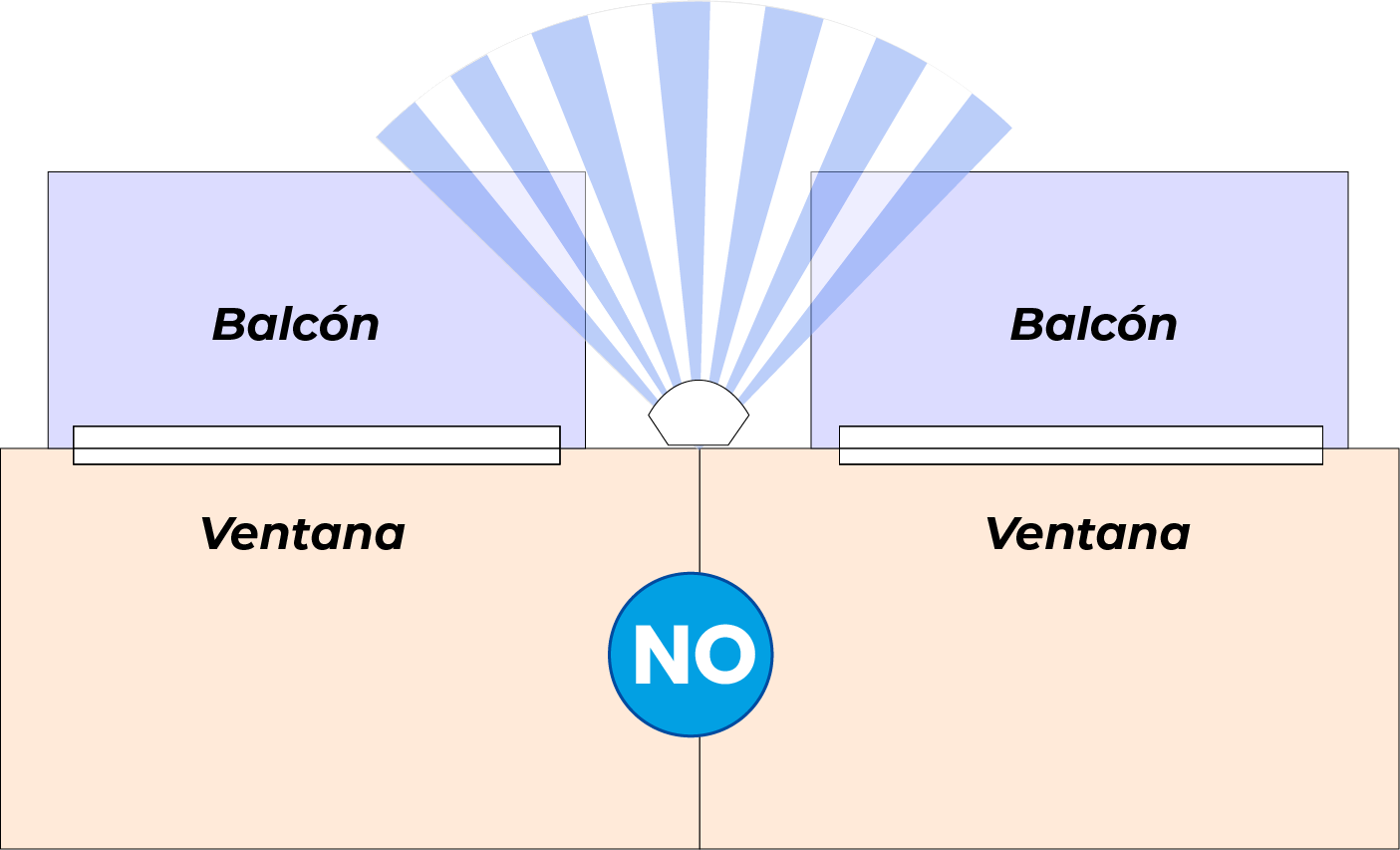

• 3Si lo instalás en patios traseros o terrazas, asegurate de que los haces no pasen hacia propiedades vecinas.
• 4Usalos para proteger patios, terrazas o zonas donde un intruso deba moverse. No lo utilices para proteger espacios aéreos que el intruso pueda cruzar por medio de un salto o una caída.

• 5No lo apuntes a árboles o plantas de gran tamaño que se puedan mover ante la presencia de viento sostenido.

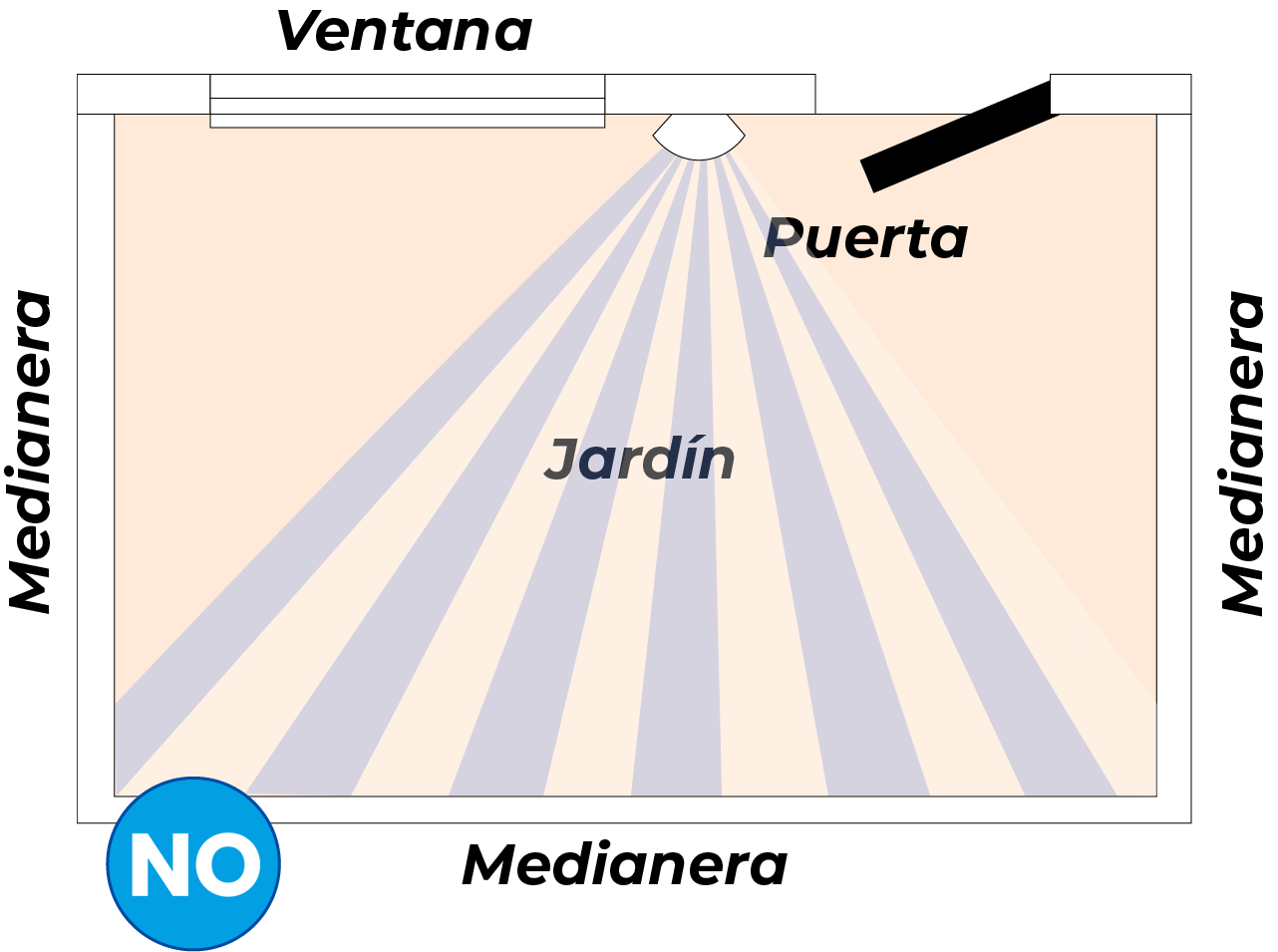

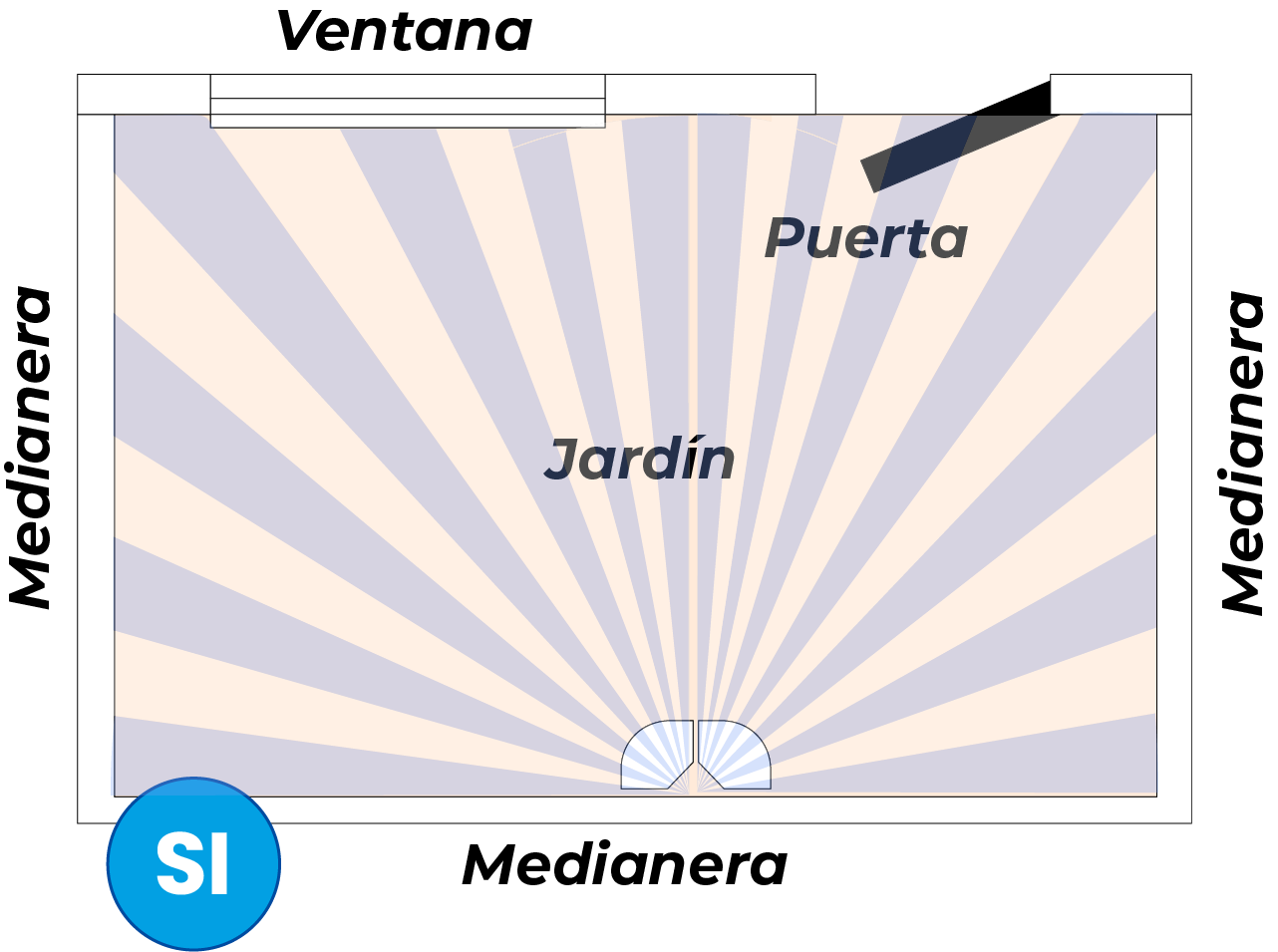

• 6Tené en cuenta que el ángulo de cobertura es de 90°, por lo que si vas a instalarlo en medio de una pared, pueden quedar zonas sin proteger que ponen en riesgo no solo a la propiedad sino también al propio detector. Considerá en estos casos emplear 2 detectores montados a 90° para obtener una protección total.

• 7Considerá combinarlo con detectores que emplean otra tecnología como barreras infrarrojas y/o detectores de proximidad para obtener una protección óptima.

Montaje

El MX 51WMX 52W ha sido diseñado para que pueda ser montado en una superficie plana o esquinas. La altura de montaje recomendada es de 1 metro2,2 metros.
Estos equipos son inmunes a turbulencias de aire e interferencias de RF, sin embargo, no se recomienda montarlos próximos a fuentes que generen ruido eléctrico (tales como antenas, equipos de comunicaciones, etc.) ni cerca de importantes corrientes de aire generadas por equipos de aire acondicionado, ya que pueden estar a temperaturas muy diferentes a las del medio ambiente.

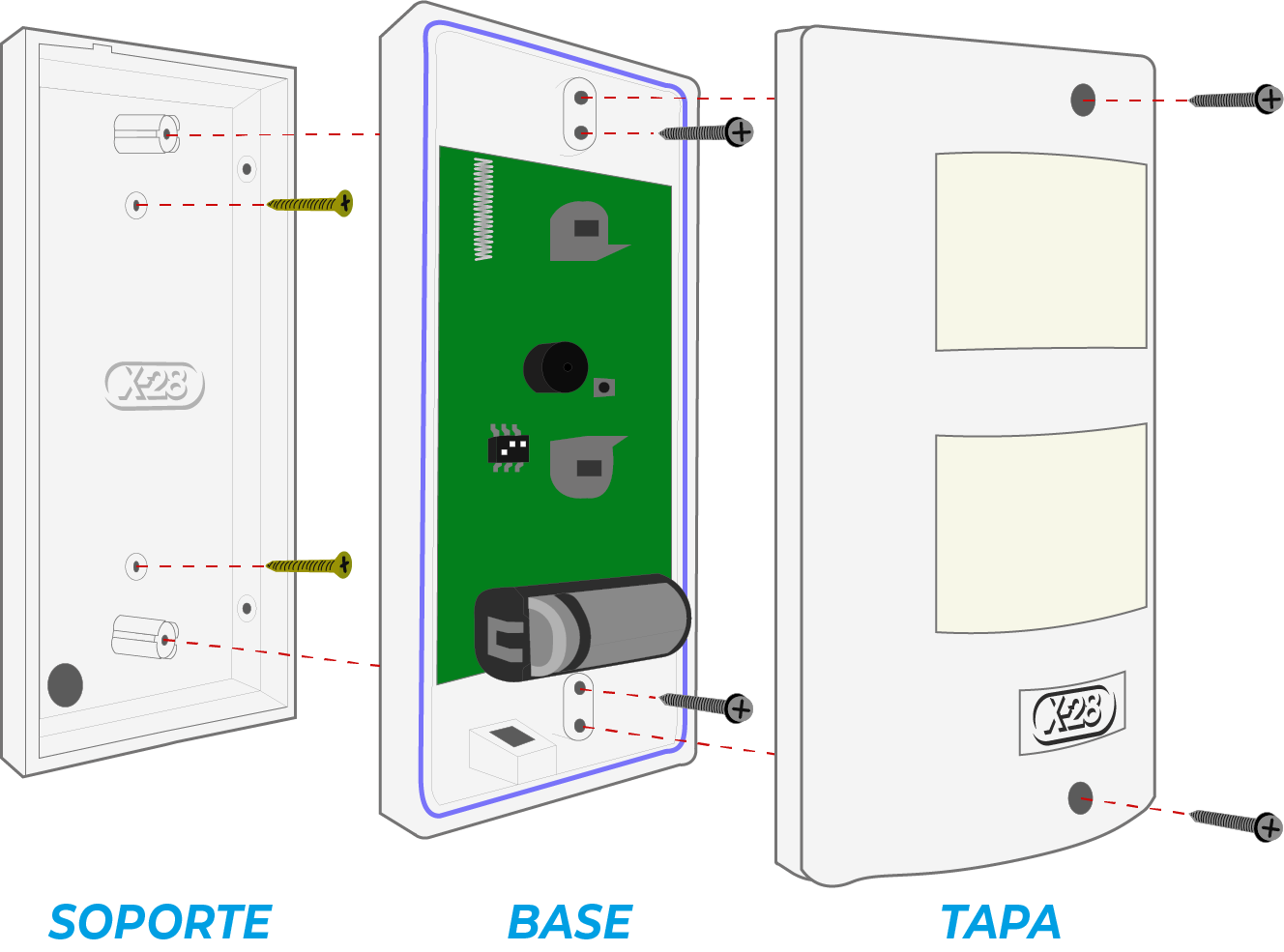

Los equipos cuentan con un gabinete de tres partes que se acoplan entre sí y proveen una total resistencia a la intemperie, así como también facilitan la instalación.

A continuación se detallan los pasos a seguir para la correcta instalación del equipo:

• 1Fijá el soporte a la pared por medio de los tornillos provistos. En caso de instalar el dispositivo en una esquina con paredes a 90°, utilizá los agujeros que se encuentran a los lados de cada soporte.
• 2Montá la base sobre el soporte y fijá ambas partes con los tornillos con o´ring suministrados.
• 3Retirá la cinta aislante de la batería para poner el equipo en funcionamiento.
• 4Colocá la tapa sobre la base y fijá las mismas con los tornillos con o´ring.

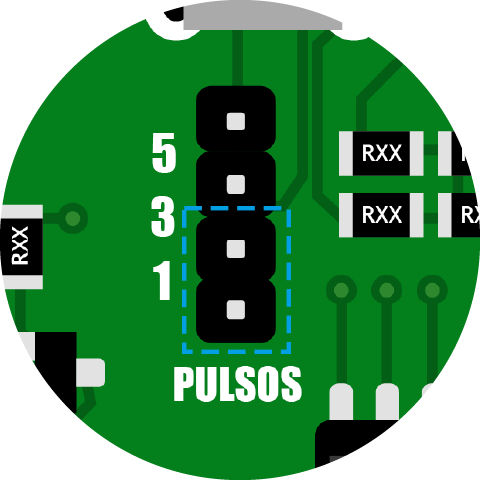

Selección de pulsos

El equipo posee un selector de 1 a 5 pulsos. Para seleccionar la cantidad deseada, colocá el jumper en la posición correspondiente.
Si seleccionás un pulso, el detector enviara la señal al sistema ante la primera detección. En cambio, si el contador se encuentra en 3 deberán existir 3 perturbaciones antes de que se dispare el dispositivo. De fábrica el equipo viene configurado en 3 pulsos.

Ajuste de sensibilidad

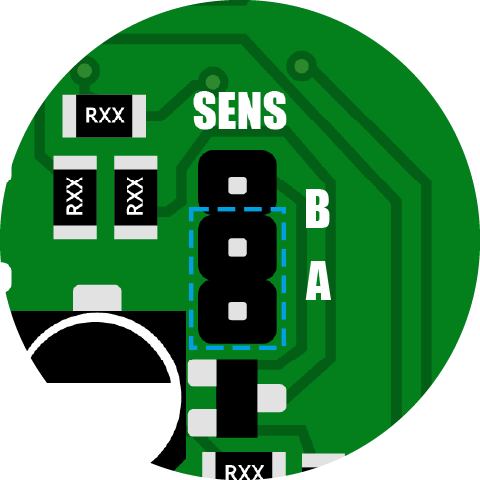

Es posible ajustar la ganancia de sensado seleccionando, con un jumper, entre dos niveles diferentes: bajo y alto.
Este ajuste resulta útil en áreas de reducidas dimensiones porque es posible disminuir la sensibilidad sin problemas de alcance, aumentando aún más la confiabilidad del equipo.
De fábrica está programado en nivel alto.

Sabotaje

El detector posee un dispositivo antisabotaje. Si quitamos la tapa, aun con la central desactivada, se producirá el disparo por sabotaje.
Si la central posee memoria de sabotaje, tal condición se memoriza en esta y en el led correspondiente del detector.
Para cancelar el disparo por sabotaje, desactivá la central (aunque estuviera previamente desactivada).

Nota
Esta funcionalidad se encuentra disponible si el sistema cuenta con los dispositivos MBEEPR o MPI BEEP R con versión de software 2.70 o superior.

Selección de zona

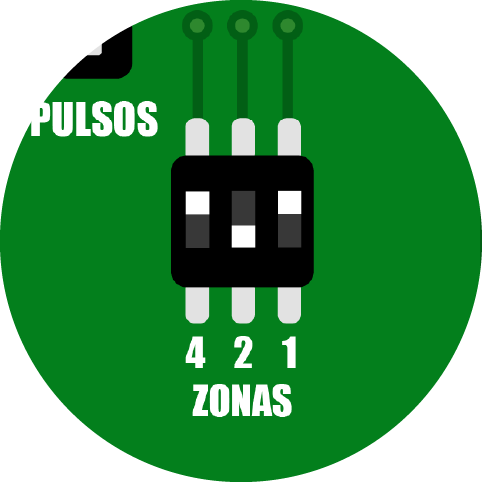

Para asignar el sensor a una determinada zona, el dispositivo cuenta con un interruptor dip-switch configurable por medio de llaves. Cada una de estas posee un peso o valor, el cual se habilita posicionándolo en ON, para setear así el número de zona deseado.

A continuación se detallan las 8 combinaciones posibles:

Ejemplo de selección de zona 5

Vinculación

La instalación de estos detectores requiere un equipo que posea un receptor compatible con la línea W. Los pasos para vincular el receptor con el MX 51WMX 52W son los siguientes:

• 1Alimentá el detector extrayendo la cinta ubicada sobre la batería.
• 2Ingresá tu equipo receptor en el modo “aprender” (ver el manual correspondiente).

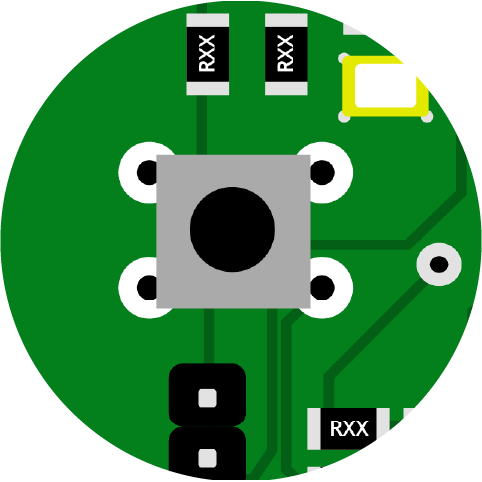

• 3Presioná la tecla Test del detector.
• 4Si disponés de más de un detector de la línea W, repetí el paso 3 tantas veces como detectores quieras codificar, con cada uno de ellos.
• 5Para terminar el proceso hacé que el receptor abandone el modo “aprender”.

Prueba

Para probar el funcionamiento del equipo, presioná la tecla Test y esperá aproximadamente un minuto hasta que el dispositivo se estabilice. A partir de este momento el detector ingresa en modo de prueba, durante 5 minutos.
Caminá por el área de cobertura en direcciones opuestas y observá el led. El mismo se encenderá cada vez que se verifique una condición de detección.
Pasados los 5 minutos el detector vuelve al modo normal. En este modo, limita la transmisión de señal y el encendido del led a una vez cada 2 minutos como máximo luego de una detección, con el fin de reducir el consumo y aumentar la vida útil de la batería.

Cambio de batería

Los equipos de esta línea tienen incluido un detector de batería baja. Si el detector emite un “beep” cada vez que detecta movimiento, esto indica que la batería debe ser reemplazada inmediatamente.
En caso de no detectar movimientos, hará un beep cada 20 minutos para indicar la condición de batería baja. En tal situación, si la batería no se reemplaza, esta señal durara unos 7 días. Una batería nueva tiene una vida útil de más de 3 años. Usá solamente baterías de litio CR123 de buena calidad y marca reconocida.

Especificaciones

• •Tensión de alimentación: 3VCC
• •Cobertura: 12 metros
• •Contador de pulsos: de 1 a 5 pulsos
• •Detector: Doble piroeléctrico con filtro
• •Temperatura de operación: -10°C a 50°C
• •Temperatura de almacenamiento: -20°C a 60°C
• •Dimensiones: 172mm (alto) x 82mm (ancho) x 64mm (profundidad)
