Descripción

Sensor de movimiento inalámbrico de la línea W Ultra optimizado para funcionar en exteriores, diseñado para la detección de intrusiones mediante tecnología infrarroja pasiva, apto para mascotas, con gran autonomía y extraordinario alcance de operación. Compatible con la app Mi Alarma X-28 para vinculación rápida y configuración remota.

• •Diseñado para montaje en exteriores
• •Doble sensor infrarrojo
• •Compatible con toda la línea W Ultra
• •Configurable y vinculable mediante la app Mi Alarma X-28
• •Apto para ambientes con mascotas
• •Batería de muy larga duración
• •Alcance de operación de hasta 200 metros y comunicación bidireccional
• •Radio de cobertura de 12 metros
• •Base para montaje en superficies planas o esquinas

Identificación de las partes

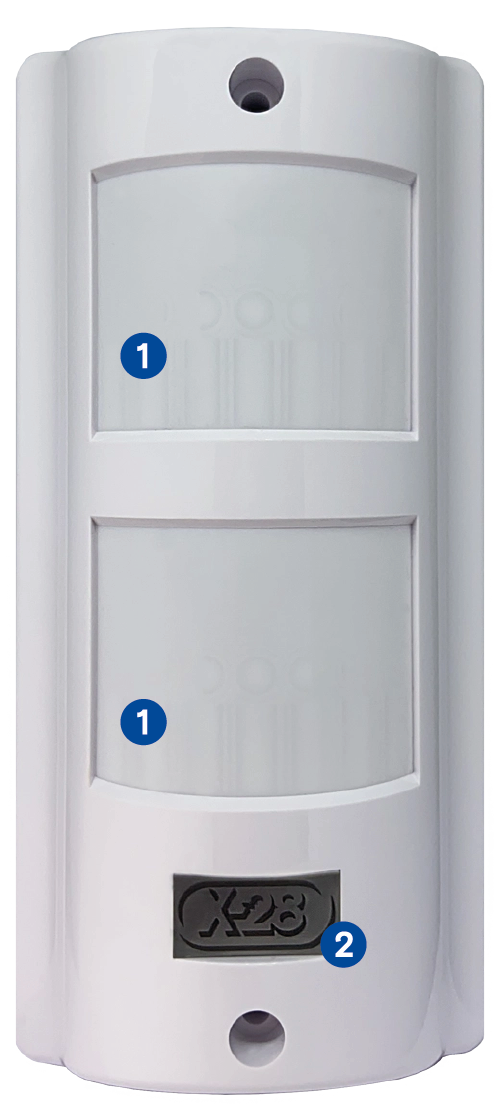

• 1LENTE
• 2LOGO INDICADOR LED

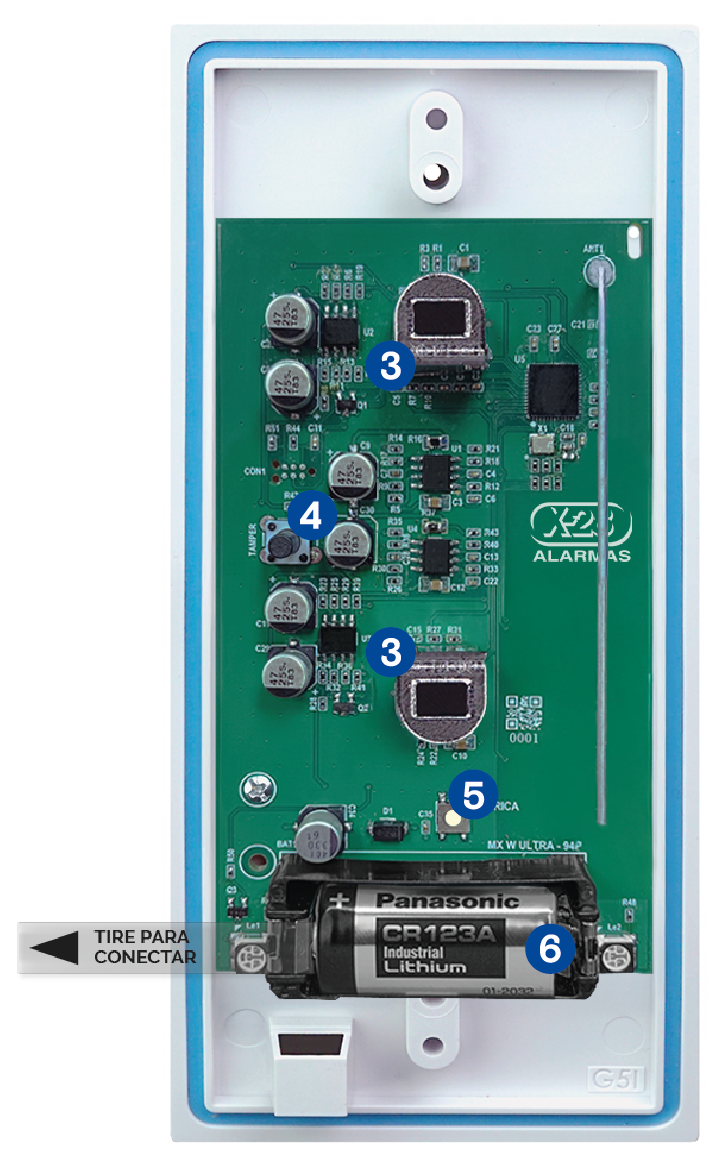

• 3SENSOR Y PORTASENSOR
• 4TAMPER
• 5TECLA FÁBRICA
• 6BATERÍA CR123A

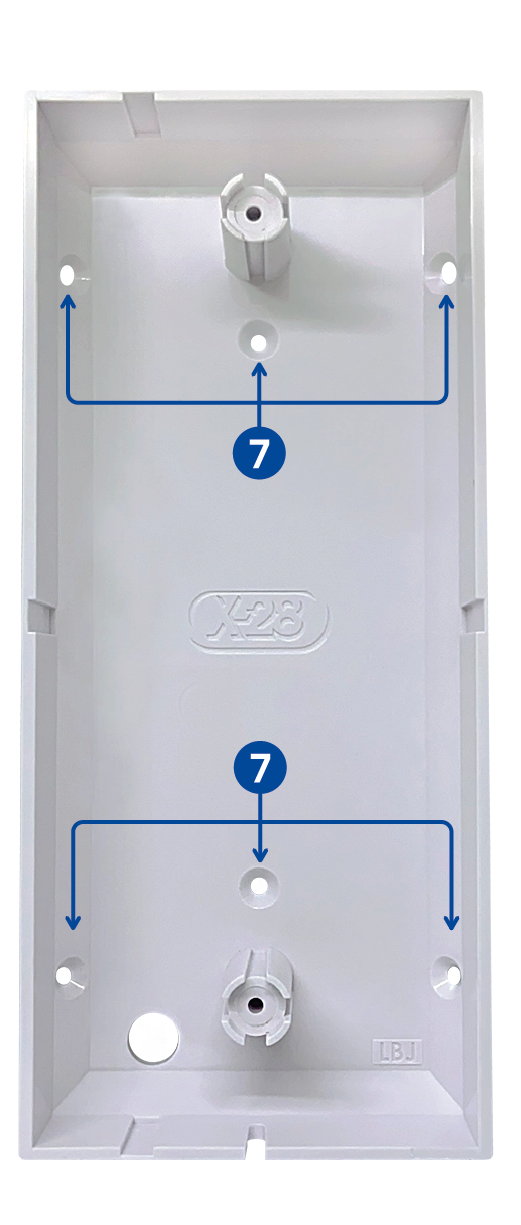

• 7ORIFICIOS PARA TORNILLO

• TORNILLO PARA MONTAJE A LA PARED (x 2)

• TORNILLO CON O-RING PARA MONTAJE DE LA BASE (x 2)

• TORNILLO CON O-RING PARA LA TAPA (x 2)

• TARUGO S5 (x 2)

Principio de funcionamiento

La tecnología W Ultra es una nueva familia de productos inalámbricos diseñada para ofrecer un muy amplio alcance de operación de hasta 200 metros, comunicación bidireccional con la central de alarma y un montaje e instalación simplificados. Además, esta nueva tecnología permite la vinculación y programación de equipos de forma rápida y sencilla mediante la app Mi Alarma X-28.

El MX W Ultra es un sensor de movimiento inalámbrico para funcionar en exteriores, que detecta la presencia de personas a través de dos sensores infrarrojos pasivos (PIR). Está diseñado para brindar una detección confiable incluso en ambientes donde haya mascotas, ya que su procesamiento inteligente permite evitar las falsas detecciones sin comprometer la seguridad del entorno.
Cuando alguien ingresa al área de cobertura del sensor, se produce una variación en la radiación infrarroja captada, lo que genera un evento de detección. El sensor procesa internamente estas variaciones y, al alcanzar la cantidad de pulsos configurada, envía una señal inalámbrica al sistema de alarma a través de la red W Ultra.
El MX W Ultra se vincula fácilmente al sistema mediante la app Mi Alarma X-28, desde donde también se pueden ajustar parámetros de sensibilidad, zona, cantidad de pulsos y más.
El equipo es alimentado por una batería CR123A de gran capacidad, que garantiza un funcionamiento confiable durante un largo periodo sin necesidad de mantenimiento frecuente.
Además, cuenta con un LED indicador que informa el estado del dispositivo y confirma visualmente la detección de movimiento cuando ocurre.

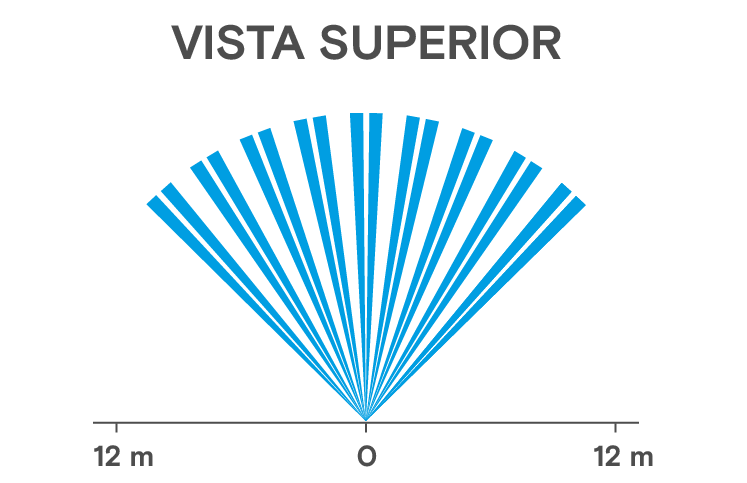

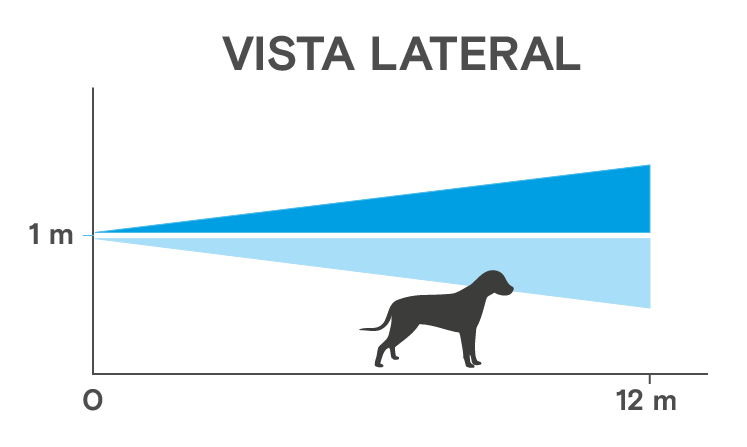

Los diagramas de cobertura detallan la disposición de los haces infrarrojos generados por cada lente, incluyendo su cantidad, apertura, número de capas y alcance. Además, se presentan las vistas lateral y superior para ilustrar con claridad el área protegida por el detector.

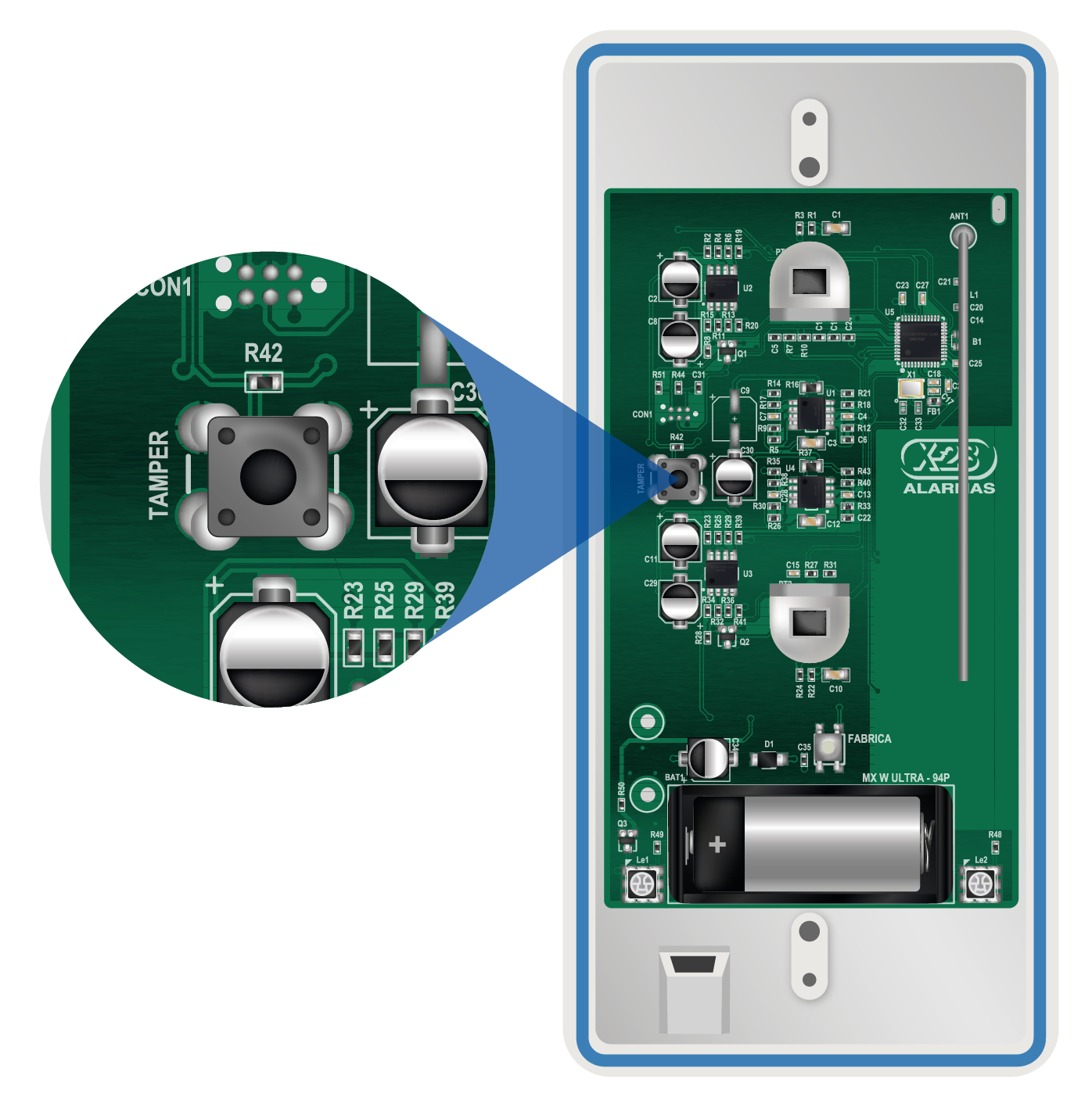

El MX W Ultra está equipado con un switch de tamper que funciona como un mecanismo antisabotaje. Si la tapa del equipo se abre, incluso cuando la central está desactivada, el sensor generará un evento de sabotaje y disparará el sistema de alarma para alertar sobre la situación.
Si es necesario abrir la tapa para realizar mantenimiento, por ejemplo, el reemplazo de la batería, se debe inhibir temporalmente el disparo por sabotaje a través de la programación avanzada P 774 de la central. Una vez finalizada la operación, se debe restablecer la configuración original para reactivar la detección de sabotaje.

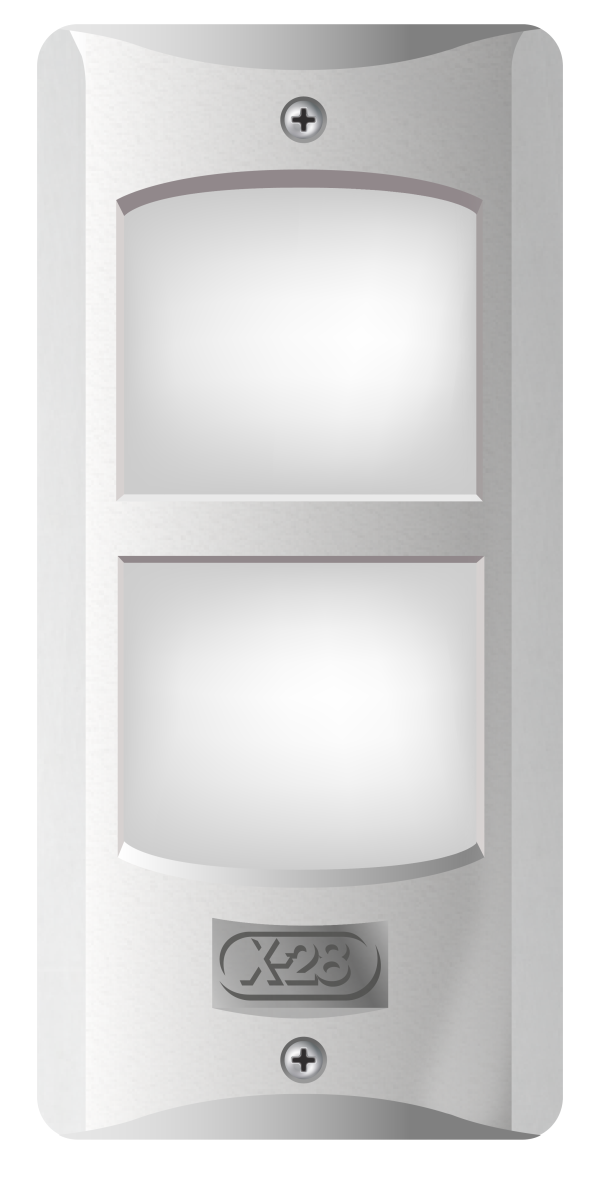

Señalizaciones del led indicador

El MX W Ultra cuenta con un LED rojo que indica los distintos estados de funcionamiento del dispositivo.
A continuación, se detalla el significado de cada señalización:

Destellos rápidos

El sensor está buscando una red W Ultra.

---

Destellos lentos

El sensor está intentando conectarse a la red W Ultra.

---

LED apagado

El sensor ya está correctamente conectado al sistema de alarma.

---

Dos destellos lentos

El sensor se encuentra en modo de programación para su configuración.

---

Cuatro destellos lentos

El sensor está estabilizándose luego de haber sido encendido.

---

Destello corto

El sensor detectó movimiento y confirma la transmisión del evento.

Vinculación y programación del sensor

El MX W ULTRA se vincula y programa fácilmente a través de la app Mi Alarma X-28.
Para realizar la vinculación, la instalación debe contar con un Link W Ultra, que permite integrar los dispositivos W Ultra al sistema MPXH. Además, es necesario disponer de un comunicador compatible con la app y asegurarse de que esta esté correctamente configurada.

Instalación

El MX W Ultra está diseñado para ser instalado en superficies planas o esquinas, con una altura de montaje recomendada de 1 metro.
El equipo es inmune a turbulencias de aire e interferencias de RF. No obstante, se recomienda evitar su instalación cerca de fuentes que generen ruido eléctrico, como antenas o equipos de comunicación, y alejado de corrientes de aire importantes provenientes de equipos de aire acondicionado, ya que estos pueden tener temperaturas muy diferentes a las del entorno.
Los detectores MX W Ultra están equipados con un gabinete compuesto por tres partes que se ensamblan para garantizar una resistencia total a la intemperie y facilitar su instalación.

Para realizar la instalación correctamente:

• 1Fijá el soporte a la pared, a 1 metro de altura, por medio de los tornillos provistos. En caso de instalar el dispositivo en una esquina con paredes a 90°, utiliza los agujeros que se encuentran a los lados de cada soporte.
• 2Montá la base sobre el soporte y fijá ambas partes con los tornillos con o'ring suministrados.
• 3Retirá la cinta aislante de la batería para poner el equipo en funcionamiento.
• 4Colocá la tapa sobre la base y fijá ambas partes con los tornillos con o'ring.

Recomendaciones de instalación

Los detectores infrarrojos pasivos para exterior están diseñados para funcionar como una primera línea de defensa de una propiedad. Sin embargo, no se recomienda proteger un inmueble únicamente con estos dispositivos, ya que, aunque cumplen la función de disuadir a un posible intruso, representan solo un primer escalón en la seguridad de la propiedad.
El software y hardware de estos detectores ha sido optimizado para ofrecer un alto grado de inmunidad a eventos comunes en el exterior, como corrientes de aire, animales o cambios bruscos de temperatura, minimizando las falsas alarmas. Al mismo tiempo, mantienen un buen nivel de sensibilidad para detectar intrusos reales.

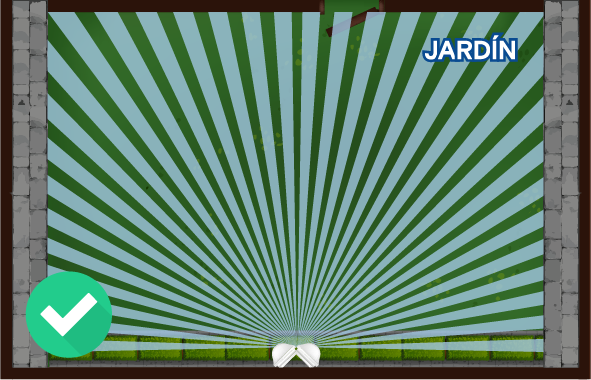

• 1Seleccioná el lugar de montaje de manera que un posible intruso deba interceptar varios haces del patrón de cobertura para acceder al área protegida.

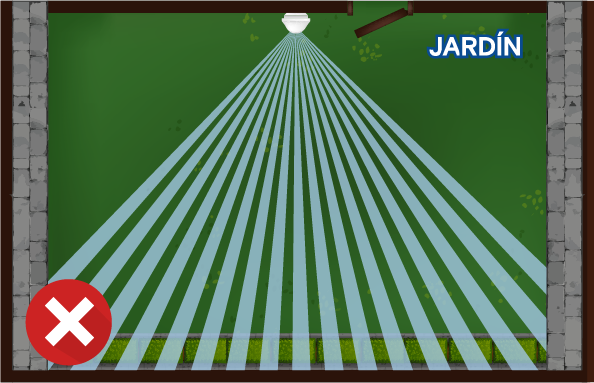

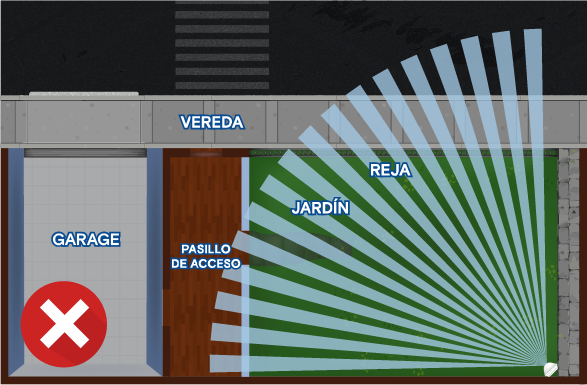

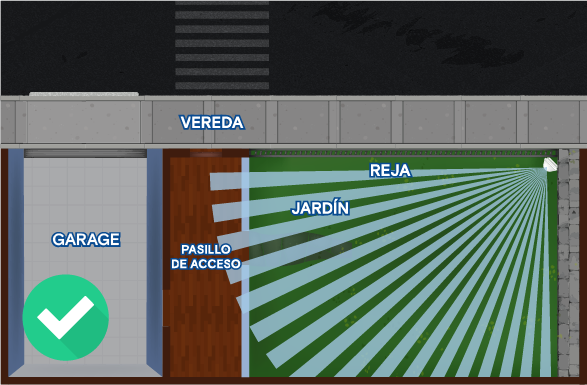

• 2No apuntes el detector hacia zonas externas ajenas a la propiedad. Si lo instalás en el frente de una casa, asegurate de que todos los haces queden dentro de los límites de la propiedad y nunca lo orientes hacia la calle.

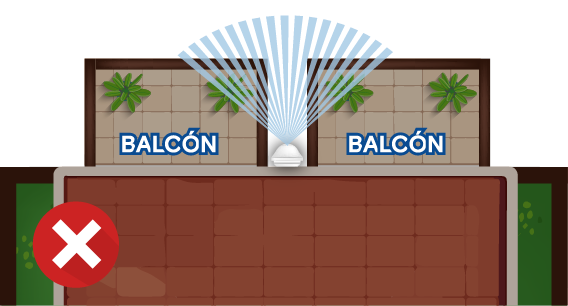

• 3En patios traseros o terrazas, verificá que los haces no crucen hacia propiedades vecinas.
• 4Usalo para proteger patios, terrazas o zonas donde un intruso deba desplazarse. Evitá emplearlo para proteger espacios aéreos que puedan ser cruzados por saltos o caídas.

• 5No lo orientes hacia árboles o plantas grandes que puedan moverse con el viento.
• 6Considerá que el ángulo de cobertura es de 90°. Si lo instalás en el centro de una pared, podrían quedar zonas sin cobertura que comprometan la seguridad de la propiedad y del detector. En estos casos, empleá dos detectores montados a 90° para una protección completa.

• 7Para una seguridad óptima, combiná este detector con otros dispositivos que usen tecnologías distintas, como barreras infrarrojas o detectores de proximidad.

Programación mediante la app Mi Alarma

El equipo ofrece una serie de programaciones que permiten personalizar y acceder a diversas funciones y características del producto. La forma recomendada y más sencilla de realizar estas configuraciones es a través de la app Mi Alarma X-28.

Cambio de batería

El MX W Ultra se alimenta con una batería CR123A, que le proporciona una autonomía aproximada de 3 años en condiciones de uso estándar.
El estado de la batería puede consultarse desde la app Mi Alarma X-28, visualizando la tarjeta correspondiente al sensor. Cuando el ícono de batería se muestre en color rojo y con nivel bajo, será necesario reemplazarla cuanto antes.
Antes de proceder con el cambio de batería, asegurate de inhibir temporalmente el disparo por sabotaje si esta función está habilitada.
Retirá la tapa del sensor y reemplazá la batería por una nueva CR123A, respetando la polaridad indicada.
Para garantizar un funcionamiento óptimo, utilizá únicamente baterías de buena calidad y marca reconocida.

Desvinculación del equipo desde la app

Es posible desvincular el equipo de la red W Ultra desde la app mediante un proceso rápido y sencillo. Esta acción únicamente elimina la conexión del equipo con la red, sin restablecer los valores de fábrica.

Desvinculación y vuelta a valores de fábrica

En ciertas ocasiones, puede ser necesario desvincular el MX W Ultra de la red W Ultra a la que está asociado y volver a los valores de fábrica, sin contar con acceso a la aplicación móvil o a la instalación en la que se encontraba instalado.
Para estos casos, el sensor ofrece un método manual para volver a valores de fábrica, que es independiente de la desvinculación realizada desde la app o a través de la programación avanzada del Link W Ultra:

• 1Abrí el gabinete del MX W Ultra quitando los tornillos de la tapa.
• 2Retirá la batería del equipo y esperá 20 segundos.
• 3Mantené pulsada la tecla Fábrica, mientras colocás nuevamente la batería del producto.
• 4Mantené esa posición durante 5 segundos hasta que el sensor emita dos destellos lentos, indicando que se ha desvinculado correctamente de la red W Ultra y se ha reseteado a los valores de fábrica.

Programación alternativa desde un teclado

Si bien la forma recomendada de programar el MX W Ultra es a través de la app Mi Alarma X-28, también es posible realizar la configuración desde cualquier teclado conectado al sistema de alarma.

Para esto, primero es necesario ingresar a la programación del Link W Ultra de la instalación, lo cual puede hacerse de dos maneras:

• 1Pulsá 4 veces la tecla Link ubicada en la placa del producto
• 2En el teclado, pulsá 2 veces la tecla P.
• 3Volvé a presionar la tecla P y mantenela presionada durante 2 segundos.

• 1Ingresá el código del instalador o desactivá la partición 1 con el código de propietario.
• 2En el teclado, pulsá 2 veces la tecla P y luego la tecla F.
• 3Ingresá la secuencia WULTRA (9 8 5 8 7 2).
• 4Pulsá nuevamente 2 veces la tecla P.
• 5Volvé a presionar la tecla P y mantenela presionada durante 2 segundos.

Una vez ingresado el Link W Ultra en estado de programación, procedé de acuerdo a lo siguiente:

• 1Recorré el listado de programaciones hasta la opción Listado de dispositivos y pulsá la tecla 1 para acceder.
• 2Desplazate con las teclas y hasta encontrar el sensor que querés programar.
• 3Una vez seleccionado, pulsá la tecla 1 para acceder a sus programaciones.
• 4Desde este menú, podrás modificar los parámetros configurables del sensor, que se detallan en el cuadro a continuación.

Se detallan en el siguiente cuadro las programaciones disponibles, el código de cada una de ellas, los parámetros configurables y el detalle de su funcionamiento:

Especificaciones

• •Tensión de alimentación: + 3 VCC
• •Duración estimada de la batería: 3 años (200 detecciones por día, 3 pulsos por detección)
• •Tipo de batería: CR123A
• •Radio de cobertura: 12 metros
• •Alcance inalámbrico: Hasta 200 metros en condiciones ideales
• •Temperatura de operación: 0 ˚C a 50 ˚C
• •Temperatura de almacenamiento: 0 ˚C a 60 ˚C
• •Dimensiones: 82 mm de ancho | 172 mm de alto | 64 mm de profundidad
