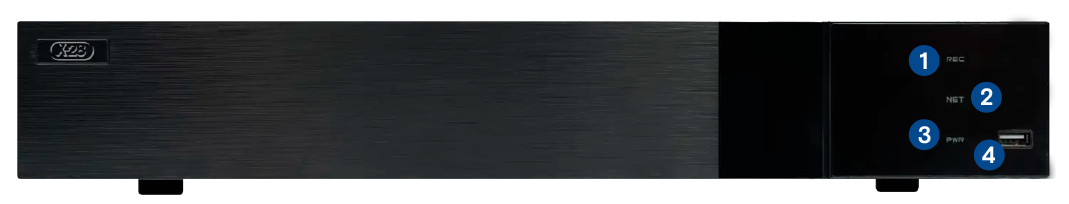

Identificación de las partes

• 1Led indicador de grabación, formateo y disco en funcionamiento
• 2Led indicador de conexión a app y streaming
• 3Led indicador de encendido/apagado
• 4Puerto USB 2.0

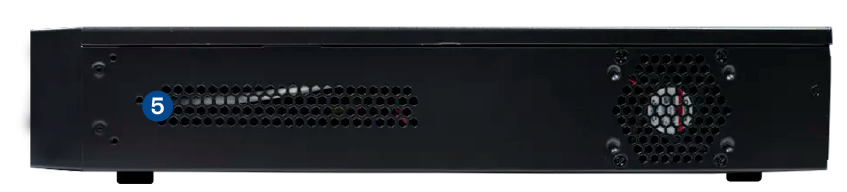

• 5Tornillos laterales de fijación de las ménsulas para instalar en rack

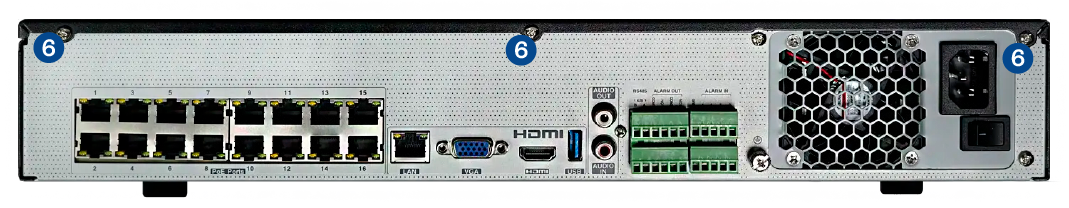

• 6Tornillos posteriores de fijación de la tapa
Para conocer el detalle de las entradas y salidas ubicadas en el panel trasero del equipo, dirigite a la sección de conexión.

Precauciones

Antes de alimentar el NVR, asegurate por favor de haber realizado las instalaciones/programaciones que se listan a continuación. Esto hará más fácil la puesta en marcha del equipo.

• •Instalá el disco rígido (no incluido) en el interior del NVR.
  Esto debe hacerse previamente, dado que no podrás conectarlo durante la configuración.
• •Se recomienda anotar, en una o dos palabras, una referencia del lugar donde está ubicada cada cámara. Luego podrás editar el nombre de cada una de ellas.
• •Si tenés instalada una Alarma X-28, conectá el dispositivo de interfaz LINK DVR-MPXH

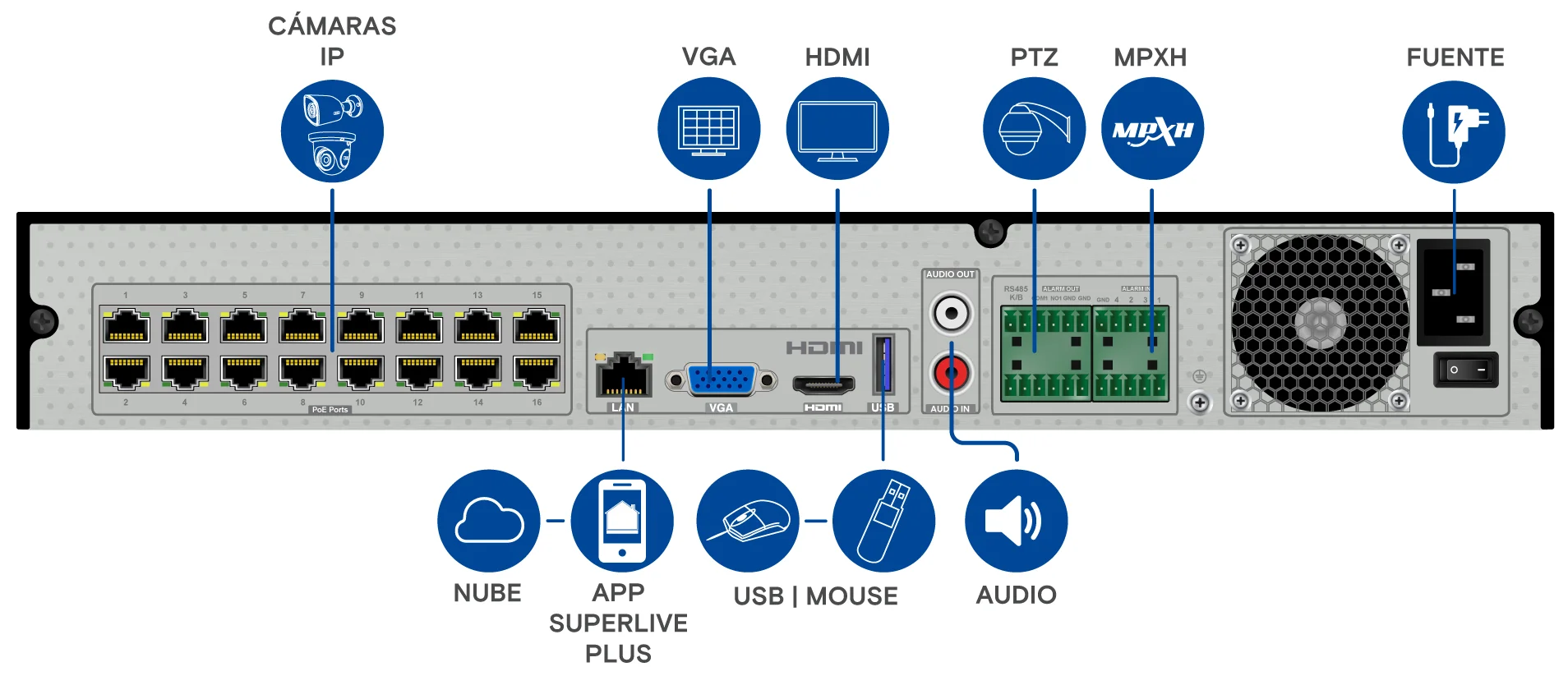

Conexión

El panel posterior del equipo ofrece diversas opciones de conectividad, permitiendo personalizar y optimizar el sistema de videovigilancia según las necesidades específicas de cada instalación. Entender y utilizar eficientemente estas conexiones es esencial para garantizar un rendimiento óptimo del NVR y del sistema de videovigilancia en general.
A continuación, se presenta una guía detallada de cada tipo de conexión disponible en el panel posterior:

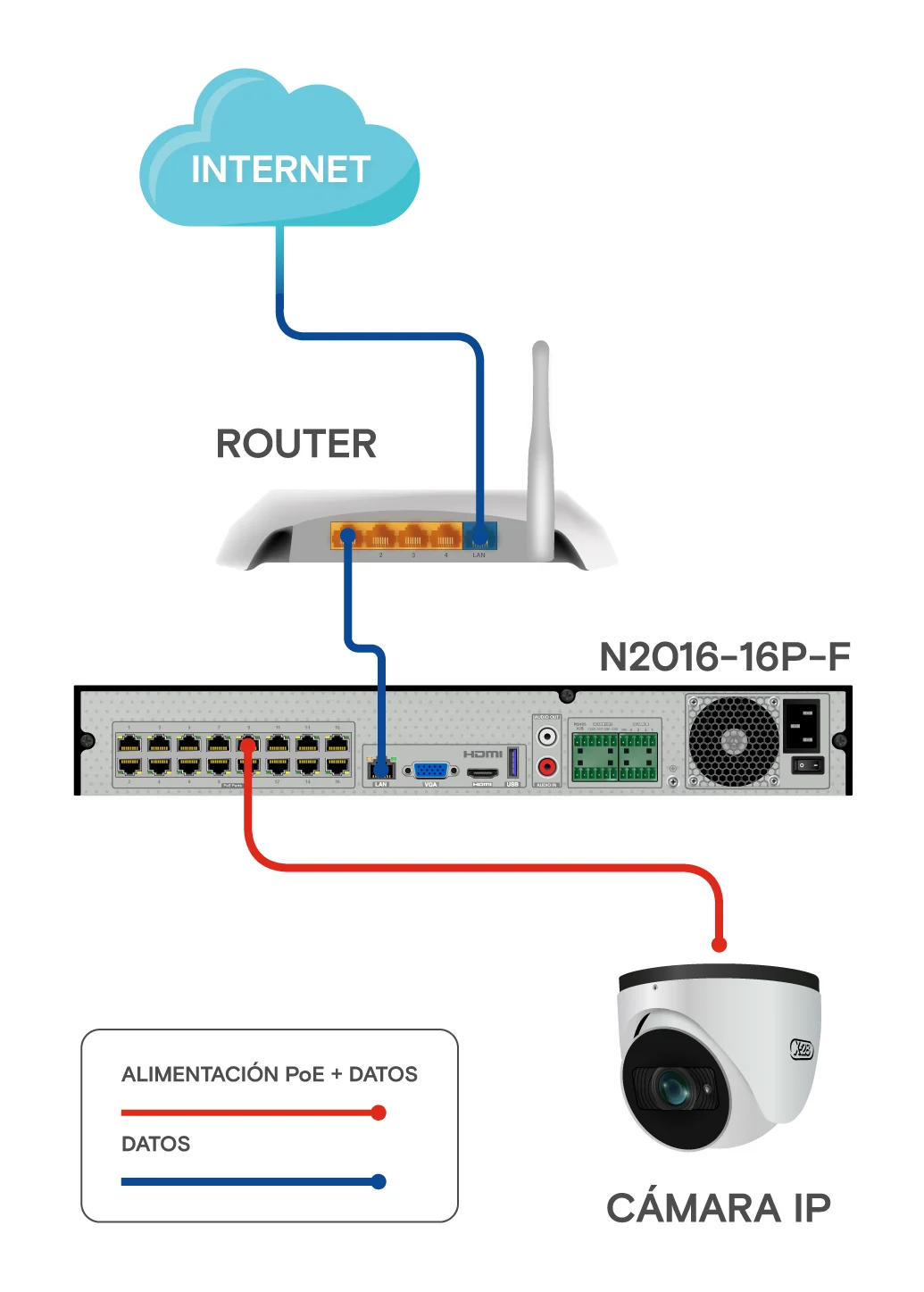

Puertos PoE (Power over Ethernet)
Los puertos PoE en el grabador ofrecen una solución integrada para conectar las cámaras IP, proporcionando tanto alimentación eléctrica como transferencia de datos a través de un solo cable Ethernet. Esta funcionalidad simplifica la instalación, eliminando la necesidad de fuentes de alimentación adicionales para cada cámara.

HDMI (Interfaz Multimedia de Alta Definición)
La salida HDMI proporciona una conexión de alta definición para la transmisión de video y audio en un solo cable.
Ideal para la conexión directa a monitores y televisores, la interfaz HDMI ofrece una reproducción nítida y de alta calidad, garantizando una experiencia de visualización óptima para la supervisión en tiempo real y la reproducción de grabaciones en el sistema de CCTV.

Fuente 220V (Conector de fuente de alimentación)
El conector interlock es la entrada de alimentación principal del grabador, mediante la cual se proporciona la energía necesaria para su funcionamiento. Asegurate de utilizar el cable de alimentación proporcionado con el equipo o uno que cumpla con las especificaciones eléctricas necesarias.

VGA (Video Graphics Array)
La salida VGA es una interfaz analógica que transmite señales de video. Permite conectar el grabador a monitores o pantallas que utilizan VGA, brindando una solución confiable para la visualización de video en situaciones donde HDMI no está disponible.

LAN (Red de Área Local)
La interfaz LAN proporciona la conexión de red al NVR, permitiendo la comunicación eficiente con otros dispositivos en la red local. Es esencial para el acceso remoto, la transferencia de datos y la interconexión con cámaras de vigilancia, u otros componentes de la red de videovigilancia.

USB (Universal Serial Bus)
El puerto USB del grabador permite la conexión de dispositivos externos, como mouses, teclados, u otros periféricos compatibles.

AUDIO OUT (Salida de Audio)
La salida de audio permite la conexión de dispositivos de audio externos, como altavoces o sistemas de sonido. Al utilizar la salida de audio, el grabador puede reproducir el audio capturado por los micrófonos incorporados al sistema.

AUDIO IN (Entrada de Audio)
La entrada de audio del grabador permite conectar dispositivos de grabación externos, como micrófonos o sistemas de captación de sonido.

PUERTO RS 485 (Puerto de Comunicación Serie)
El puerto RS 485 se destina específicamente para la conexión de cámaras PTZ (Pan-Tilt-Zoom), que poseen control de movimiento y zoom, o a Joysticks de control PTZ.

MPXH: Entrada y Salida de Alarma
La interfaz MPXH posee conectores de entrada y salida que permiten la integración de funciones de alarma.
La principal funcionalidad es la de conectar un Link DVR-MXPH, mediante el cual se establece una comunicación que permite la gestión de eventos ocurridos en un sistema de alarma MPXH, desde la interfaz del grabador.

PoE (Power over Ethernet) es una tecnología que integra la alimentación eléctrica en una infraestructura de red local (LAN) convencional. Esta tecnología posibilita la entrega de energía eléctrica a un dispositivo de red, como por ejemplo una cámara IP, utilizando el mismo cable que se emplea para la transmisión de datos en la red.

El esquema de conexiones para un cable de alimentación a través de Ethernet (PoE) se regula mediante dos estándares, conocidos como T568A y T568B. Estos estándares ofrecen pautas específicas para la disposición de los cables al terminar conexiones en conectores RJ45 de ocho posiciones.
Se aconseja seguir el estándar T568B, el cual se describe a continuación, para asegurar una correcta construcción de los cables y garantizar una disposición normalizada de los conductores.

Instalación de discos

Uno de los componentes fundamentales de un sistema de CCTV, es el disco rígido. Este se encargará de almacenar toda la información del sistema de cámaras.
Seguí las instrucciones a continuación para una correcta instalación:

• 1Quitá los tornillos que se encuentran en la parte posterior y laterales del equipo.
• 2Retirá la tapa metálica del grabador.
• 3Colocá el disco rígido haciéndolo coincidir con los agujeros de la base, introducí los tornillos y ajustalos firmemente.
• 4Luego conectá los cables SATA POWER y SATA en los respectivos conectores del disco y la placa interna del grabador.
• 5Por último, volvé a colocar la tapa metálica y ajustala mediante los tornillos.

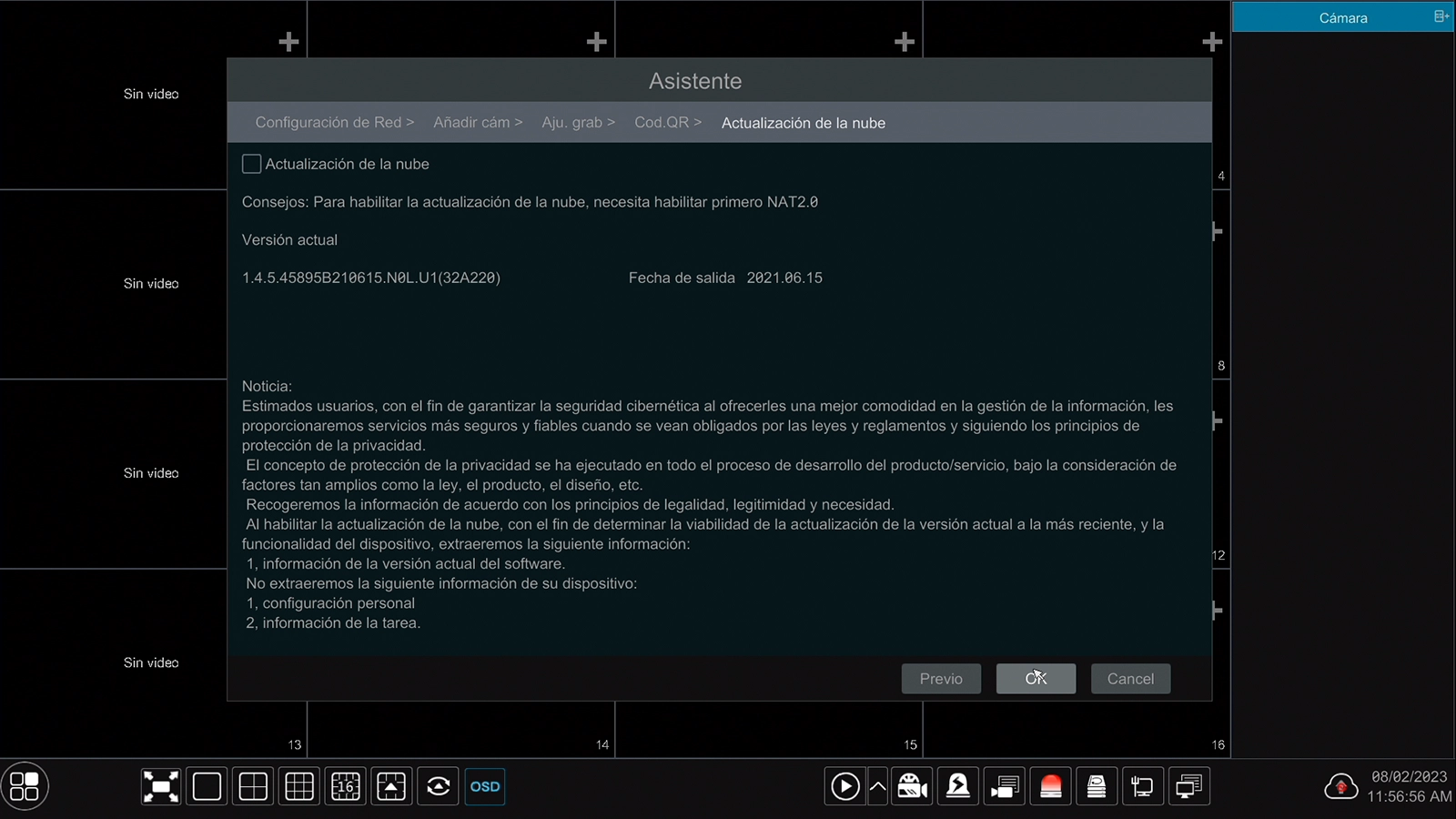

Configuración rápida del NVR

Menú inicio y panel de ajustes

En la esquina inferior izquierda de la pantalla se encuentra el menú inicio. Haciendo clic sobre el mismo, se despliega una lista de funciones que se describen a continuación.

Botón	Función
	Botón de inicio. Hacé clic para abrir el área emergente.
	Muestra el usuario de la sesión actual.
	Permite acceder a la configuración de funciones inteligentes.
	Permite acceder a la interfaz de búsqueda de registros.
	Acceso a la interfaz de reproducción.
	Ingreso al panel de ajustes / configuración.
	Para cerrar la sesión del sistema.
	Hacé clic y luego seleccioná “Cerrar sesión”, “Reiniciar” o “Cerrar” en la ventana emergente.

Desde el panel de ajustes podés ingresar en las distintas secciones de configuración del equipo.

• Cámara

Esta sección permite añadir, editar y configurar cámaras, así como también realizar ajustes de imagen, movimiento y controles inteligentes.

• Grabar

Desde este panel se realizan los ajustes de video, horarios y configuraciones avanzadas de grabación.

• Evento / AI

Desde el menú de Evento se accede a las configuraciones relacionadas a las alarmas y detecciones inteligentes gestionadas por el grabador.

• Disco

En esta sección encontrarás las configuraciones relacionadas a la gestión del disco duro y almacenamiento.

• Red

Esta sección permite configurar en profundidad todo lo relacionado a los ajustes de red del sistema de cámaras.

• Cuenta y permisos

Este panel permite añadir y editar: usuarios, grupos y permisos; así como también gestionar todas las configuraciones de seguridad del equipo.

• Sistema

Desde el menú de sistema podés realizar el backup y restauración del equipo, consultar los logs, ajustar la fecha y hora del sistema, y acceder a configuraciones básicas.

Usuarios y contraseñas - Seguridad

Reproducción en vivo

Al finalizar el asistente de configuración, el equipo ya estará listo para visualizar el video de las cámaras. Es posible “arrastrar” las ventanas para ordenar la visualización de las mismas. Para ello hacé clic sobre una de ellas y, manteniendo presionado el botón del mouse, podrás moverla donde desees.

Reproducción remota - Playback

Existen dos modos para ver las grabaciones del NVR: Acceso rápido y Acceso Completo al Playback.
A continuación se detallan las dos alternativas.

Una característica destacada de este grabador es su capacidad para emplear analíticas inteligentes, entre las cuales se destacan el reconocimiento facial y la detección de rostros.
Con frecuencia, se tiende a confundir estas dos funcionalidades, considerándolas como si fueran lo mismo. A continuación, se detalla de manera concisa las diferencias entre ambas:

La detección de rostros se enfoca en identificar y localizar la presencia de rostros en imágenes o videos, proporcionando información sobre la posición y tamaño de cada rostro sin reconocer a la persona. Su propósito principal es determinar si hay rostros en una escena y adicionalmente, generar diversas alertas según las configuraciones.

El reconocimiento facial va más allá que simplemente la detección, al intentar autenticar a una persona específica basándose en características únicas de su rostro. Este proceso implica la generación de una base de datos por parte del grabador, que permite, por un lado, almacenar información e imágenes delos rostros detectados y por otro, realizar comparaciones para determinar si corresponde a alguien conocido.
Además de su aplicación principal en seguridad electrónica, para aplicaciones como autenticación, control de acceso y búsqueda de individuos, el reconocimiento facial posibilita generar diversas alertas o mensajes y obtener estadísticas sobre las visitas.

En resumen, mientras la detección de rostros se centra en la ubicación de rostros en una imagen, el reconocimiento facial busca identificar a la persona asociada con ese rostro.

Las tecnologías descritas anteriormente encuentran su aplicación en diversos contextos, abarcando un amplio espectro de situaciones que van más allá de la seguridad.
Entre las principales aplicaciones se incluyen:

Para acceder los ajustes de reconocimiento de rostros, seguí los pasos a continuación:

• 1Pulsá el botón Inicio del menú
• 2Seleccioná la opción Ajustes
• 3Dentro de la sección Evento/AI, seleccioná Reconocimiento de rostro

Dentro de la interfaz de Reconocimiento de rostros, puedes ajustar los parámetros para el funcionamiento de la detección de rostros y gestionar las acciones y alertas que el NVR debe realizar en respuesta a cada evento y configurar las zonas de detección.

Notificaciones de alarma

Toda propiedad protegida con un Sistema de alarma X-28 y que cuente además, con Cámaras X-28 dispone de una funcionalidad única. Ante un disparo de alarma, los usuarios del sistema podrán ver en vivo el lugar preciso donde se produjo el evento que provocó el disparo, de forma muy simple y desde su celular.
Cuando la alarma se dispara aparecerá en los celulares programados una notificación emergente (tipo pop-up), simplemente haciendo clic sobre ella se podrá acceder a ver las imágenes de las cámaras relacionadas con la zona de disparo, ya sea en ese momento (reproducción en vivo), o bien, unos segundos previos al disparo (reproducción remota), según lo haya configurado en la aplicación. La información que necesitás ver estará al alcance de tu mano, a un sólo clic de distancia, sin necesidad de recordar nombres, usuarios y/o claves.

El dispositivo de interfaz Link DVR-MPXH permite vincular el XVR (Grabadora de video digital) de un sistema de cámaras, con un sistema de alarma X-28 de tecnología MPXH. De esta manera, es posible asociar las zonas de la central de alarma (en cualquiera de las particiones), a una de las 4 entradas de alarma que posee el XVR.
Una vez conectado el equipo, cuando se produzca un disparo en alguna de las zonas del sistema de alarma, se activará la salida a la cual fue asignada dicha zona en el Link DVR-MPXH. De este modo, habiendo configurado previamente el XVR, es posible recibir una notificación sobre el disparo en tiempo real.
Las notificaciones sobre los disparos llegarán al smartphone de los usuarios a través de la aplicación SuperLive Plus, y también se podrán visualizar en la pantalla conectada al XVR (si la hubiese). Al hacer clic en una notificación, es posible visualizar la cámara asociada a la zona disparada, ya sea En Vivo o bien en el momento del disparo (Playback - Reproducción remota), según se lo haya configurado.

A modo de ejemplo: las Zonas 1 (puerta Principal), 3 (garage) y 5 (ventanas) se corresponden con el área del frente de la propiedad que está cubierta por la Cámara 1 (Calle) y cámara 2 (Balcón). Una vez realizadas las programaciones, cuando se dispare la alarma por alguna de estas zonas, los usuarios recibirán una notificación en su celular, y al hacer clic en la misma podrán visualizar automáticamente las cámaras 1 y 2.

Es posible configurar qué cámaras se visualizarán ante la generación de un disparo de alarma de los sensores asociados al grabador.

• 1Ingresá en Ajustes > Alarma > Sensor alarma y verificá que en la columna Habilitar figuren todas las entradas de sensor en Encendido.
• 2En la columna Grabar hacé clic en Configurar.
• 3Seleccioná qué cámaras se mostrarán en el smartphone tras un disparo de alarma de cada uno de los sensores, hacé clic en >> para agregarlas y luego en Confirmar.

Desde el menú Alarmas de movimiento es posible configurar qué cámaras generarán una notificación push al detectar movimiento en escena.

Si deseás desactivar las notificaciones por movimiento, para evitar información que no sea de interés y/o que interfiera con las notificaciones de disparo de alarma, seleccioná la opción Off en la cámara correspondiente.

Desde el menú Excepción se pueden gestionar las notificaciones push de eventos relacionados con el hardware del grabador, desde la columna Empujar.

Por último, ingresá en la opción Notificaciones de eventos > Empuje de información, hacé clic en Habilitar y seleccioná el botón Aplicar para que las notificaciones push del grabador lleguen a la app SuperLive Plus.
