Identificación de las partes

• 1ANTENA
• 2BORNERA DE CONEXIÓN

PRECABLEADO

• 3PORTAFUSIBLE
• 4PRECABLEADO DE CONEXIÓN
• 5TECLA TOUCH
• 6BUZZER

ACCESORIOS

• TRANSMISOR DE PRESENCIA

• FUSIBLE DE 3 A

Principio de funcionamiento

El sistema de alarma para vehículos P3, es una alarma denominada por presencia. Es decir, permite el normal funcionamiento del vehículo siempre que el transmisor de control remoto se encuentre cercano al mismo.
El transmisor de control remoto envía cada 20 segundos en forma automática una señal a la central de alarma, si la central la recibe entiende que el transmisor, y, por lo tanto, el usuario, se encuentran en el vehículo. En cambio, si la central deja de recibir la señal, el sistema interpreta que el usuario no se encuentra en el vehículo y luego de un breve período de tiempo, detiene el motor.
Por esto es fundamental que el usuario lleve siempre consigo el control remoto de presencia, para que el sistema pueda determinar si el usuario se encuentra próximo al vehículo o se ha alejado. En caso de olvido o pérdida del transmisor, este sistema cuenta con una tecla denominada touch, que se instala en algún lugar oculto dentro del habitáculo del vehículo y permite evitar, de manera manual, que el vehículo se detenga.

De acuerdo al funcionamiento detallado previamente, si estás conduciendo y sos obligado a descender del vehículo por la fuerza, ante todo conservá la calma y no opongas resistencia alguna.
Una vez que hayas descendido del vehículo no es necesario hacer nada más: el solo hecho de llevar con vos el control remoto de presencia es suficiente.
Al alejarse, el vehículo funcionará normalmente durante 60 segundos. Transcurrido ese tiempo, el motor se detendrá y solo podrá volver a ponerse en marcha si se cuenta con el control remoto de presencia, o bien pulsando la tecla touch oculta en el interior del vehículo.

Del mismo modo que para la protección antiasalto, si el vehículo es puesto en marcha por un delincuente, este funcionará correctamente durante 1 minuto y luego el motor se detendrá.
Para poner en marcha nuevamente el vehículo se debe contar con el control remoto de presencia, o bien pulsar la tecla touch oculta en el interior del vehículo.

Diagrama de instalación

Cable	Entrada/Salida	Conexión	Detalles
Rojo	+12 V		Conectar a un punto de 12 V de tensión permanente. Recomendable a la entrada de 12 V de la llave de contacto. El cable se suministra con portafusible.
Negro	Masa		Conectar a cualquier punto del vehículo que asegure una buena masa.

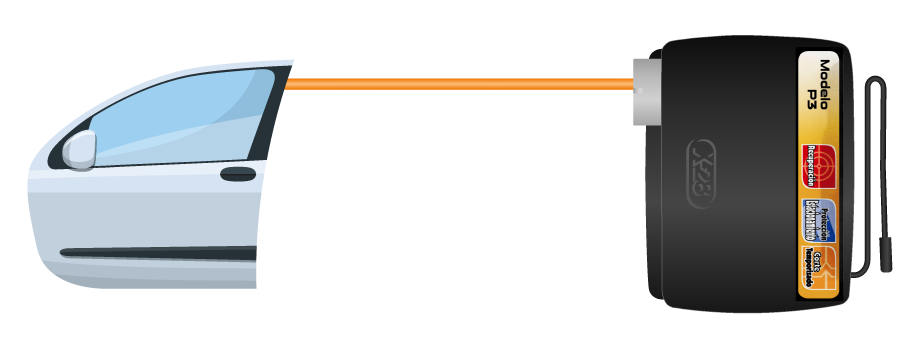

Naranja	Puerta		Conectar el pulsador de la puerta del conductor, si el pulsador está en paralelo con otras puertas, separarlo eléctricamente mediante un diodo, o instalar un pulsador independiente
Amarillo	Contacto		Conectar a la salida de contacto que alimenta el encendido.
Azul	Bobina		Conectar al positivo de la bobina (o encendido electronico). Cortar previamente la conexión entre ambos puntos. Para evitar sobrecargas, corroborá que el cable que cortás solo alimente el circuito de encendido.

Montaje

La central de alarma debe ser montada dentro del tablero del vehículo, de forma prolija y accesible.
Además, la tecla denominada Touch debe ser instalada en el interior del habitáculo del vehículo en algún lugar oculto, pero accesible para quien conoce su ubicación.

Vinculación de transmisores

Vincular un transmisor

Para vincular un transmisor de control remoto con la central, seguí los siguientes pasos:

• 1Conectá la alimentación de la central.
• 2Colocá el fusible, el buzzer hará un pitido.
• 3Pulsá una de las teclas del control remoto, el buzzer hará dos pitidos para confirmar la vinculación.
• 4El control remoto ya se encuentra vinculado y listo para ser utilizado.

Agregar más transmisores

Si la central ya posee un transmisor vinculado y se desea agregar más transmisores:

• 1Retirá el fusible y volvé a colocarlo.
• 2Antes de que transcurran 10 segundos, pulsá la tecla Touch.
• 3Pulsá una de las teclas del control remoto que quieras agregar, el buzzer hará dos pitidos para confirmar la vinculación.
• 4El control remoto ya se encuentra vinculado y listo para ser utilizado.

Borrar transmisores

Para borrar transmisores que se encuentran asociados al sistema:

• 1Retirá el fusible y volvé a colocarlo.
• 2Antes de que transcurran 10 segundos, pulsá la tecla Touch durante 2 segundos.
• 3El buzzer hará dos pitidos indicando que los transmisores vinculados a la central fueron borrados.

Señalizaciones del sistema emitidas por el buzzer

TRANSMISOR DE PRESENCIA

Es el elemento desde el cual se transmiten las señales hacia la central de alarma para comandar su funcionamiento.
Este control remoto realiza dos tipos de transmisiones, una automática cada 20 segundos y otra voluntaria mediante la operación de alguna de sus teclas.

Las baterías del transmisor tienen una vida útil aproximada de 18 meses.
Cuando el nivel de batería sea bajo, el buzzer emitirá un pitido cada 20 segundos, indicando que es necesario reemplazar las baterías. A partir del primer aviso de batería baja, dispondrás aproximadamente de una semana para realizar el reemplazo.

Si deseás verificar que tu control remoto está transmitiendo la señal de presencia de manera correcta, podés hacerlo siguiendo estos pasos:

• 1Pulsá la tecla 1.
• 2El buzzer emitirá un pitido de confirmación para indicar que la recepción se ha efectuado correctamente.

Tecla multifunción Touch

El sistema cuenta con una tecla denominada Touch, que posibilita la ejecución de diversas acciones. Se activa mediante un sencillo toque, y en respuesta a cada acción, el sistema emite un sonido de confirmación similar a un pitido a través del buzzer.
Es importante destacar que esta tecla se halla ubicada en el interior del habitáculo, en un lugar secreto, pero de fácil acceso para quien conoce su ubicación.

Protección en garajes y estacionamientos

En el caso en que debas dejar tu vehículo con las llaves (por ejemplo, en playas de estacionamiento, garages o lavaderos) y el minuto para maniobrar que proporciona el sistema sea insuficiente, se puede extender el tiempo de maniobra a 3 minutos.

• 1Antes de entregar el vehículo al playero, pulsá la tecla 2 durante 2 segundos.
• 2El buzzer emite dos beeps.
• 3Si durante la estadía en el estacionamiento el vehículo se pone en marcha, el playero dispondrá de 3 minutos para maniobrar sin que se detenga el motor.
• 4Al regresar, el solo hecho de acercarse con el control remoto de presencia, desactiva la extensión del tiempo de maniobra.

Si el playero superara el tiempo de maniobra y el motor se detiene, al acercarse con el control remoto de presencia, o pulsar el touch se podrá poner nuevamente en marcha el vehículo.

Modo Valet parking

Si dejás el vehículo en manos de terceros para su manejo y/o estacionamiento, y considerás que no es necesario protegerlo limitando el tiempo de maniobra, podés utilizar el Modo Valet, para ello:

• 1Antes de dejar el vehículo en manos del Valet Parking, pulsá la tecla touch durante 2 segundos. El buzzer emitirá 2 beeps.
• 2El vehículo podrá ser maniobrado sin ninguna restricción.
• 3Al regresar, el solo hecho de acercarse con el control remoto de presencia, hará que el sistema vuelva a funcionar normalmente.

Anulación del sistema

Esta función te permite anular totalmente el sistema, y resulta útil en los casos en que prefieras que el vehículo se comporte como si nada se hubiera instalado en él, por ejemplo, si fueras a ingresar por un largo período en el taller mecánico.

• 1Colocá la llave de tu vehículo en la posición de contacto.
• 2Presioná el touch durante 8 segundos.
• 3Cuando hayan pasado 2 segundos, el buzzer emitirá 2 pitidos, indicando que estás ingresando al Modo Valet; mantené presionado el botón hasta que llegues a la señal de anulación.
• 4Cuando llegues a la anulación, el buzzer emitirá 3 pitidos.
• 5El sistema ya se encuentra anulado.

• 1Colocá la llave del vehículo en la posición de contacto.
• 2Oprimí la tecla touch durante 8 segundos.
• 3El buzzer emitirá un sonido tipo beep largo
• 4El sistema ya se encuentra restaurado.

Olvido del control remoto de presencia

Si olvidaras tu control remoto, el sistema te permite operar de forma manual de la siguiente manera:

• 1Al ingresar a tu vehículo y después de cerrar las puertas, deberás presionar la tecla touch, que está oculta dentro del habitáculo. De esta manera, el sistema reconocerá que sos vos quién está conduciendo.
• 2Si durante el trayecto alguna puerta se abriese, será necesario volver a presionar la tecla touch una vez que se haya cerrado. Esto garantiza que si alguien te hiciera descender por la fuerza, el motor se detendrá al alejarse.
• 3Si no llevaras con vos tu control remoto y olvidaras tocar la tecla touch, el sistema te avisará mediante una serie de pitidos (sonidos emitidos por el buzzer) 10 segundos antes de detener el motor, con el fin de evitar posibles inconvenientes causados por una detención inesperada.
