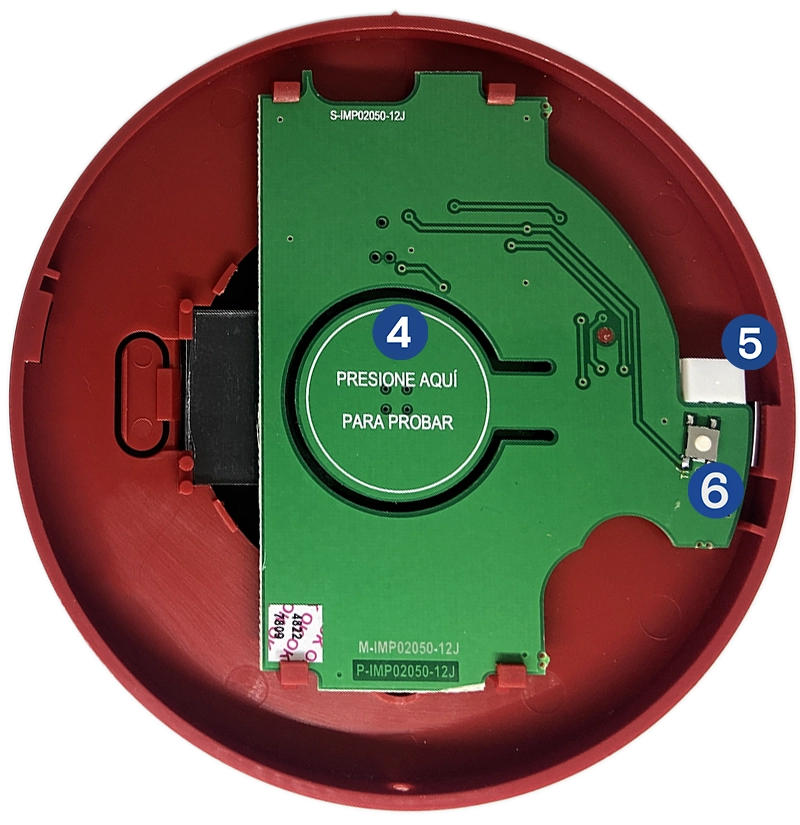

Identificación de las partes

• 1LOGO INDICADOR
• 2PULSADOR DE INCENDIO
• 3TORNILLO ANTIVANDÁLICO (QUITAR PARA SEPARAR LA TAPA DE LA BASE)

• 4ZONA DE PRESIÓN PARA PROBAR EL EQUIPO
• 5CONECTOR DE ALIMENTACIÓN Y MPXH
• 6TECLA DE PROGRAMACIÓN

• 7ORIFICIOS PARA TORNILLOS
• 8ORIFICIO PASACABLE

Accesorios

• Cable de 3 vías

• Tornillo (x2)

• Tarugo (x2)

Principio de Funcionamiento

El PAI V2-MXPH es un dispositivo diseñado para dar aviso en forma manual de una situación de incendio. Para accionarse, se debe presionar el vidrio con el dedo pulgar, hasta romperlo, esto ocurrirá por la línea media y hacia adentro, sin posibilidad de lastimar el dedo.
Al accionar el pulsador, el equipo enviará una señal a la central de alarma mediante el bus MPXH y ocasionará un disparo por incendio. Este tipo de disparo sonará incluso con la central desactivada y el sonido que emitirán las sirenas será intermitente y no continuo, para diferenciarlo del disparo por robo.

Montaje y conexión

Para instalar correctamente el equipo, seguí las instrucciones:

• 1Seleccioná el lugar de montaje más conveniente.
• 2Quitá el tornillo antivandálico ubicado en el canto inferior del equipo, para poder separar la tapa de la base.
• 3Retirá la base del PAI V2-MPXH, girándola en sentido antihorario.
• 4Montá la base sobre la superficie deseada, mediante los tornillos y tarugos suministrados.
• 5Conectá el precableado provisto al conector de alimentación, y realizá los empalmes de acuerdo a lo siguiente: el cable rojo y negro a una salida de la alimentación de la central (+12 VCC y a masa, respectivamente), y el terminal MPXH a la línea MPXH que recorre la instalación.
• 6Volvé a colocar la tapa con la placa del PAI V2-MPXH sobre su base, haciendo coincidir las muescas de ambas partes, y giralo en sentido horario hasta que trabe.
• 7Colocá nuevamente el tornillo antivandálico.

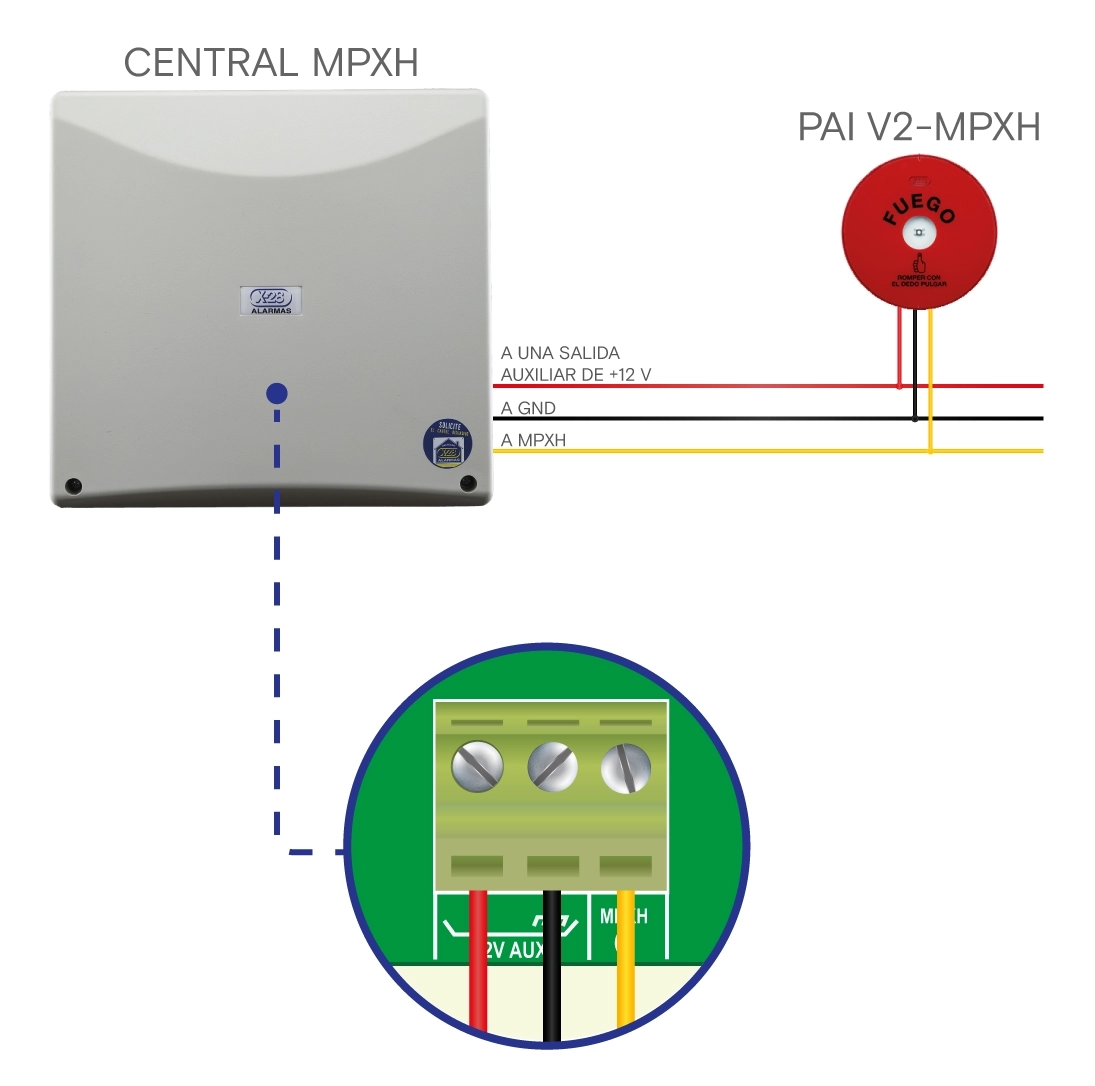

Diagrama de conexión

Configurar una zona de incendio

El PAI V2-MPXH debe ser asignado a una zona de incendio. Este tipo de zonas no se pueden excluir y son de alerta permanente, es decir, dispararán a la central se encuentre activada o desactivada. Además, el sonido que emitirán las sirenas en un disparo por incendio será intermitente y no continuo, para diferenciarlo de un disparo por robo.
Para definir una zona como zona de incendio, seguí los pasos a continuación:

• 1Desde cualquier teclado del sistema, ingresá el código del instalador o desactivá con el código de propietario.
• 2Presioná PP en el teclado para ingresar en la programación de la central.
• 3Pulsá nuevamente la tecla P durante dos segundos.
• 4Ingresá la secuencia P993 NN, siendo NN el número de zona a definir como zona de incendio.
• 5Pulsá F para finalizar.

Prueba del equipo

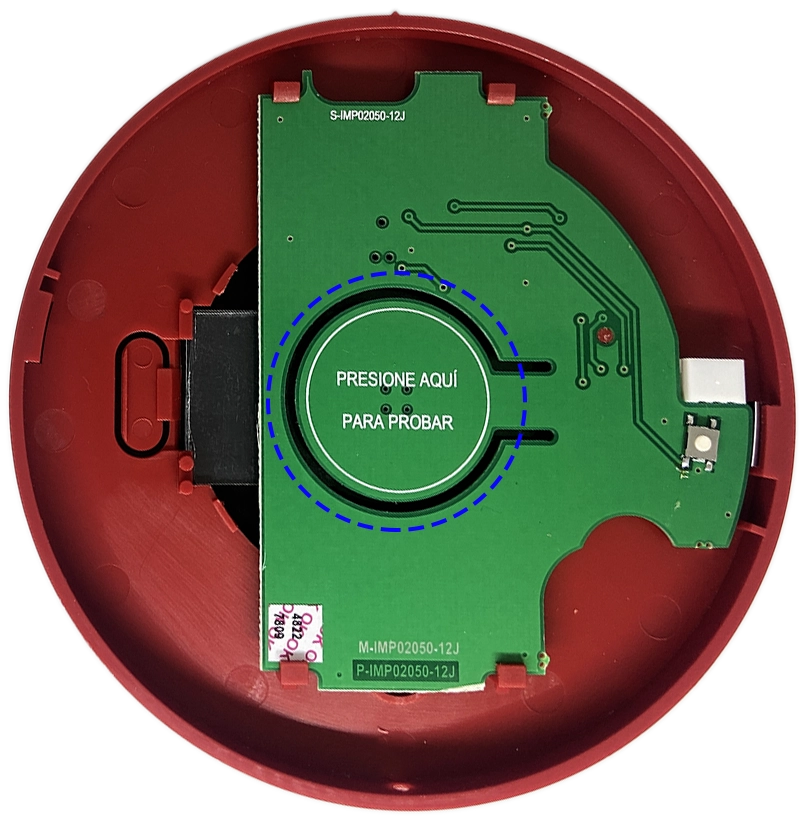

Es posible realizar una prueba del equipo sin necesidad de romper el vidrio. Para esto, el PAI V2-MPXH posee una caladura en la placa que le confiere cierta elasticidad y permite que al hacer presión sobre la zona de la tecla, esta se pulse contra el vidrio de la tapa.
Si el equipo se encuentra correctamente conectado y asociado a una zona de incendio, se producirá un disparo de alarma por incendio.

Programación básica

El equipo cuenta con una serie de programaciones a las cuales se accede desde cualquier teclado conectado al sistema.
Para acceder a estas, seguí los pasos indicados continuación:

• 1Oprimí la tecla de programación durante 2 segundos. El logo indicador comienza a destellar.
• 2Presioná PP en el teclado.

En la programación básica es posible configurar el número de zona del sensor (desde 01 a 32). Si, por ejemplo, se quiere programar un PAI-MPXH en la zona 4, se debe ingresar la siguiente secuencia: Pulsar la tecla de programación PP 04.

Programaciones avanzadas

Especificaciones

• •Tensión de alimentación: 9 VCC a 16 VCC
• •Consumo: 10 mA
• •Temperatura de operación: de -10 °C a 50 °C
• •Temperatura de almacenamiento: de -20 °C a 60 °C
• •Dimensiones: 110 mm (diámetro) / 8 mm (profundidad)
