Introducción

Esta guía detalla las programaciones y configuraciones básicas necesarias para instalar correctamente el kit X-28 Alarmas.
Antes de iniciar la programación, verificá que todos los equipos estén correctamente conectados y que la central de alarma esté alimentada.
Todas las programaciones se hacen desde cualquier teclado conectado al sistema de alarmas, aunque es altamente recomendable realizarlas con teclados TLCD-MPXH para contar con la asistencia del display.
Ante cualquier duda, dirigite al manual correspondiente de cada uno de los productos que componen el kit.

Composición del kit

Identificación de las partes

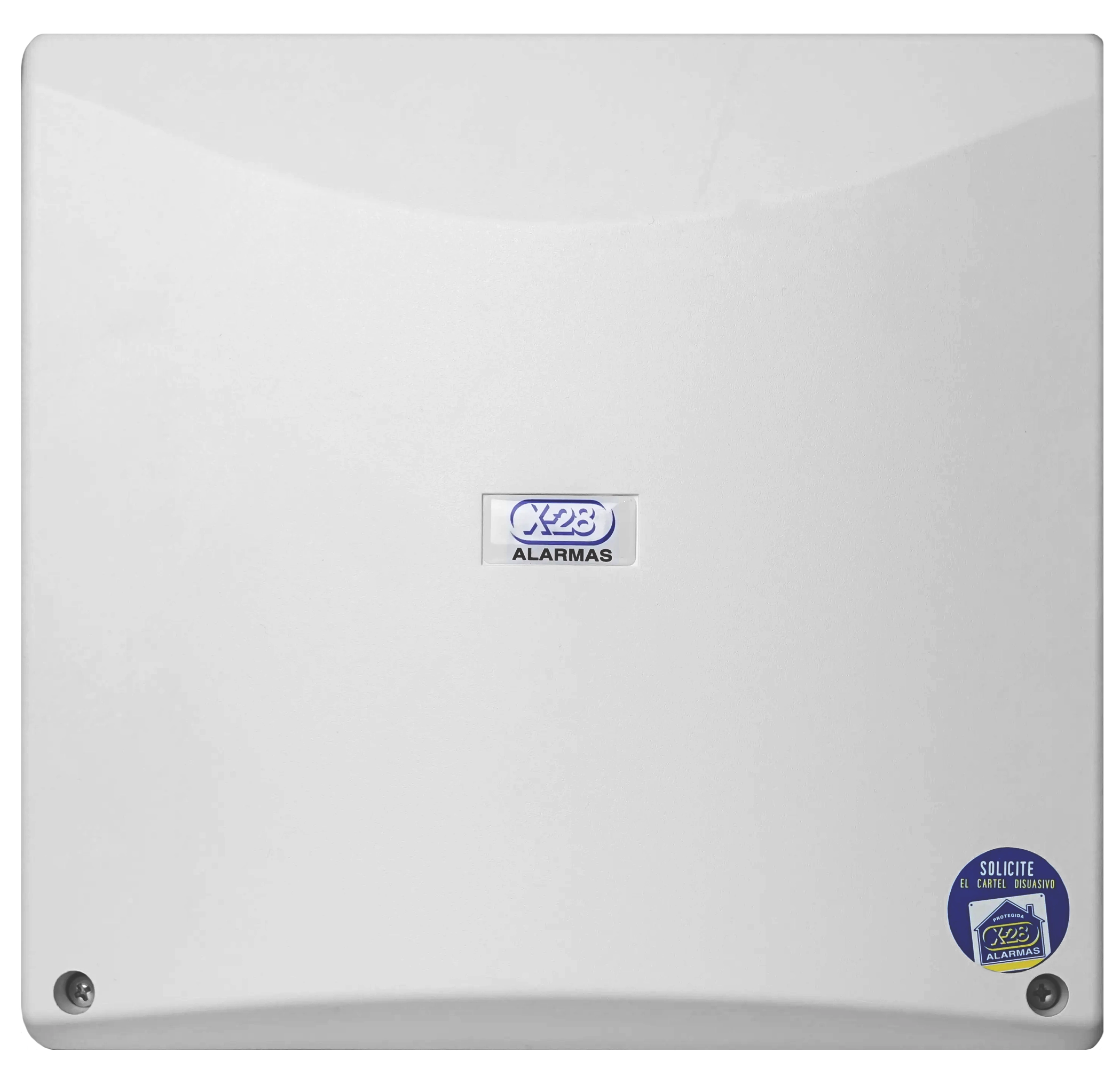

Central de alarma full MPXH de 32 zonas, ampliable a 256 (8 particiones de 32 zonas), con zócalos plug-in integrados para conexión de equipos inalámbricos y de comunicación. Códigos personales para 30 usuarios (expandible a 240) y registrador de eventos.

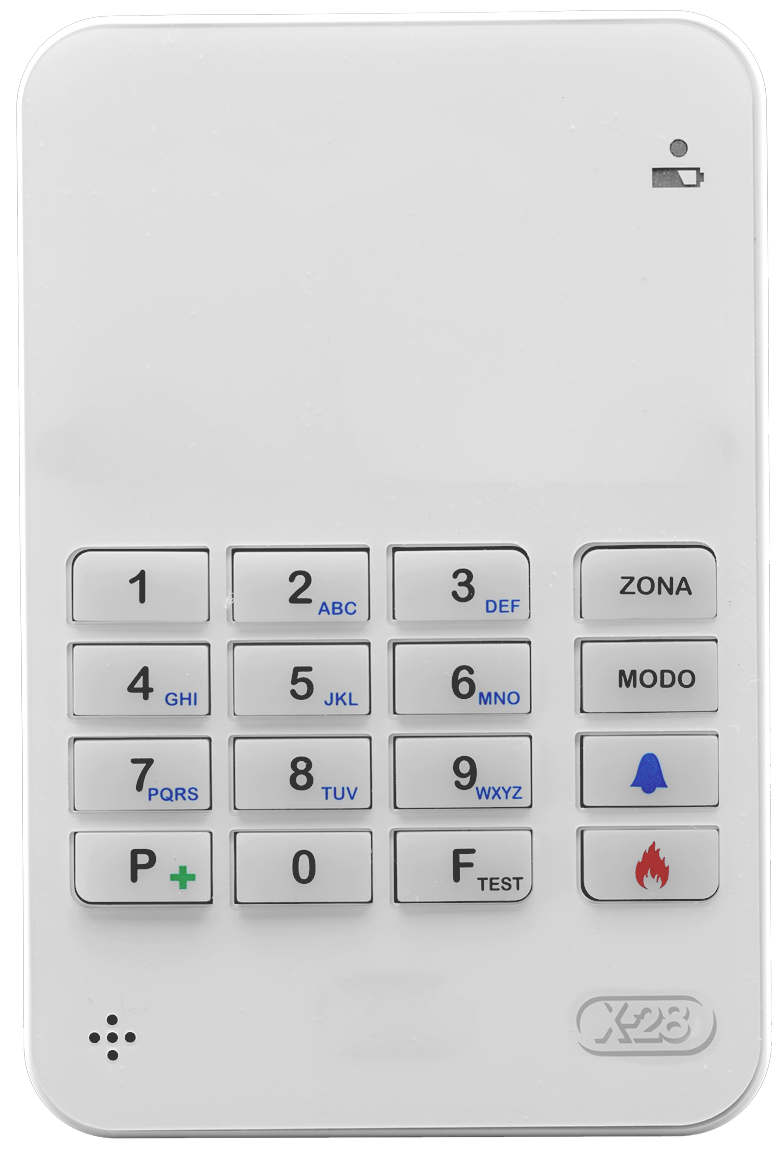

Teclado inalámbrico de gran alcance con extraordinaria autonomía, compatible con toda la línea inalámbrica.

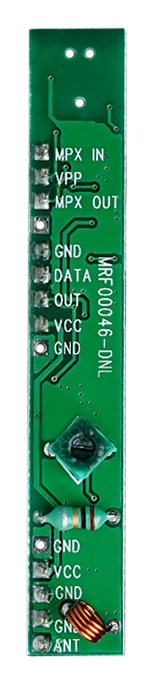

Receptor plug-in de sensores, equipos y transmisores inalámbricos.

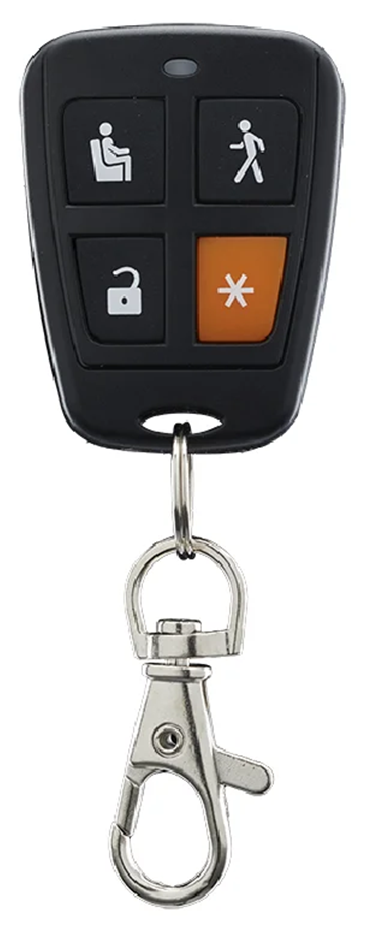

Control remoto registrable de cuatro canales con sistema rolling code. Teclas Estoy, Me voy y Desactivar. Activación silenciosa y botón de pánico.

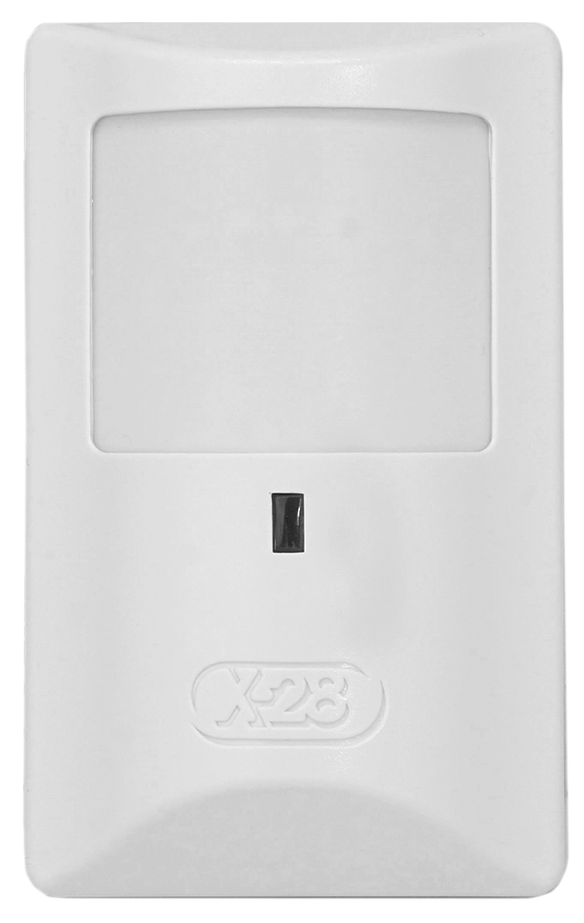

Detector infrarrojo compatible con toda la línea inalámbrica, con procesador digital de señales (DMA), radio de cobertura de 15 metros, incluyendo una zona cero para una protección óptima, compensación térmica inteligente y contador de pulsos programable de 1 a 3.

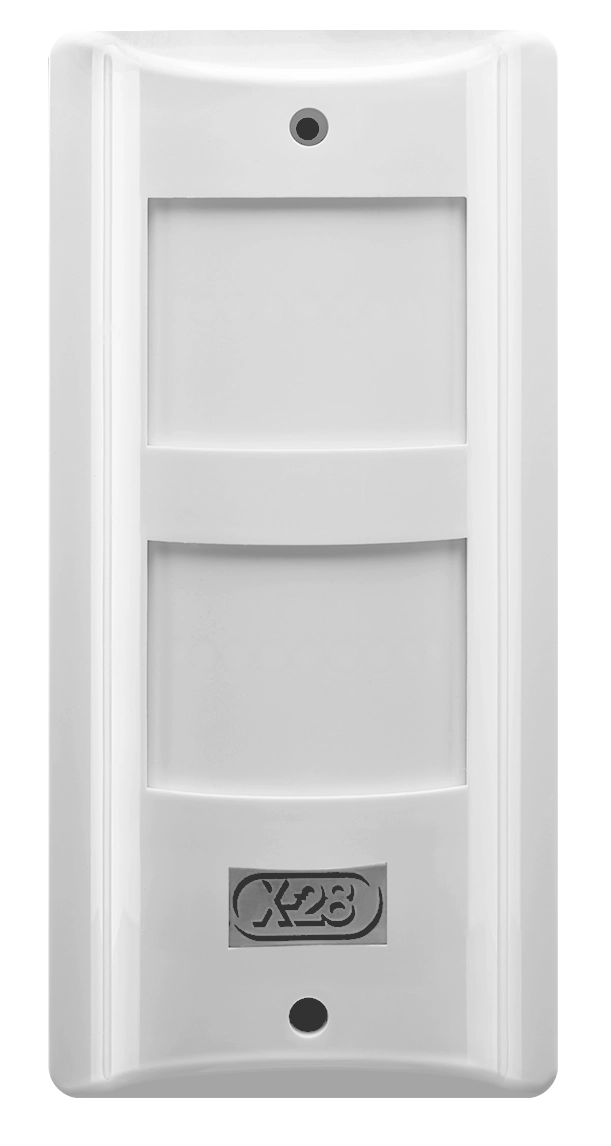

Detector infrarrojo inalámbrico optimizado para funcionar en exteriores, diseñado para proteger espacios en los que se puedan mover mascotas de gran tamaño sin disparar el sistema de alarma.

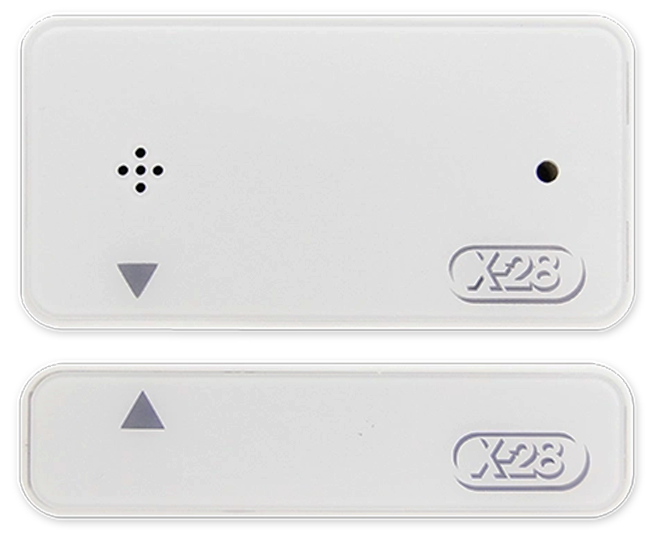

Sensor magnético inalámbrico, para la detección de aperturas, de muy bajo consumo y extraordinaria autonomía.

Sirena inalámbrica para interiores de gran autonomía, de muy bajo consumo y alto impacto acústico, en conjunto con un transmisor inalámbrico de gran alcance, compatible con toda la línea de sirenas inalámbricas.

Comunicador Wi-Fi para monitoreo, compatible con la app Mi Alarma X-28.

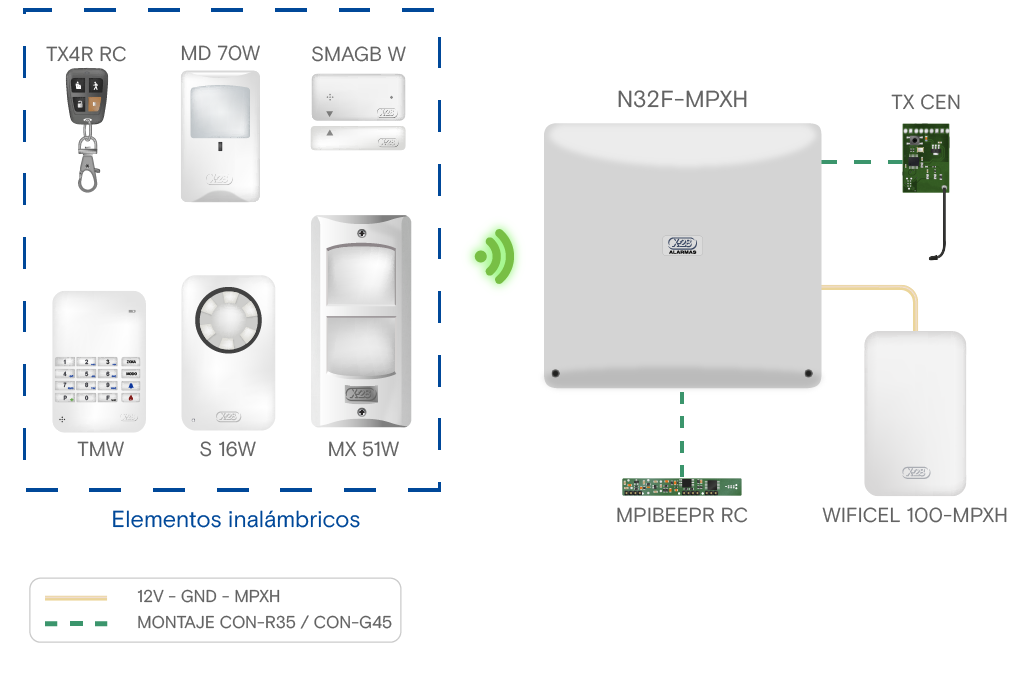

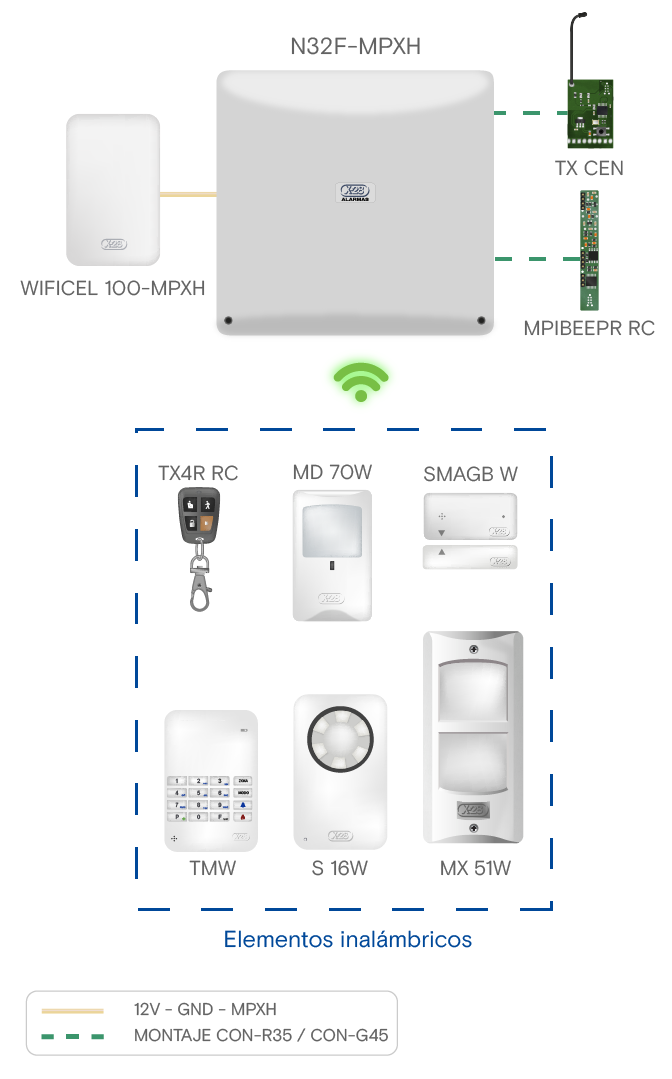

Diagrama de conexión

A continuación se detalla el diagrama de conexión del kit. Para conocer más detalles sobre el esquema de conexión de cada equipo o cualquier otra información, consultá el manual del producto correspondiente.

El conexionado del kit es muy sencillo: todos los equipos inalámbricos (TMW, MD 70W, MX 51W, S 16W y SMAGB W) se vinculan de forma inalámbrica con el sistema.

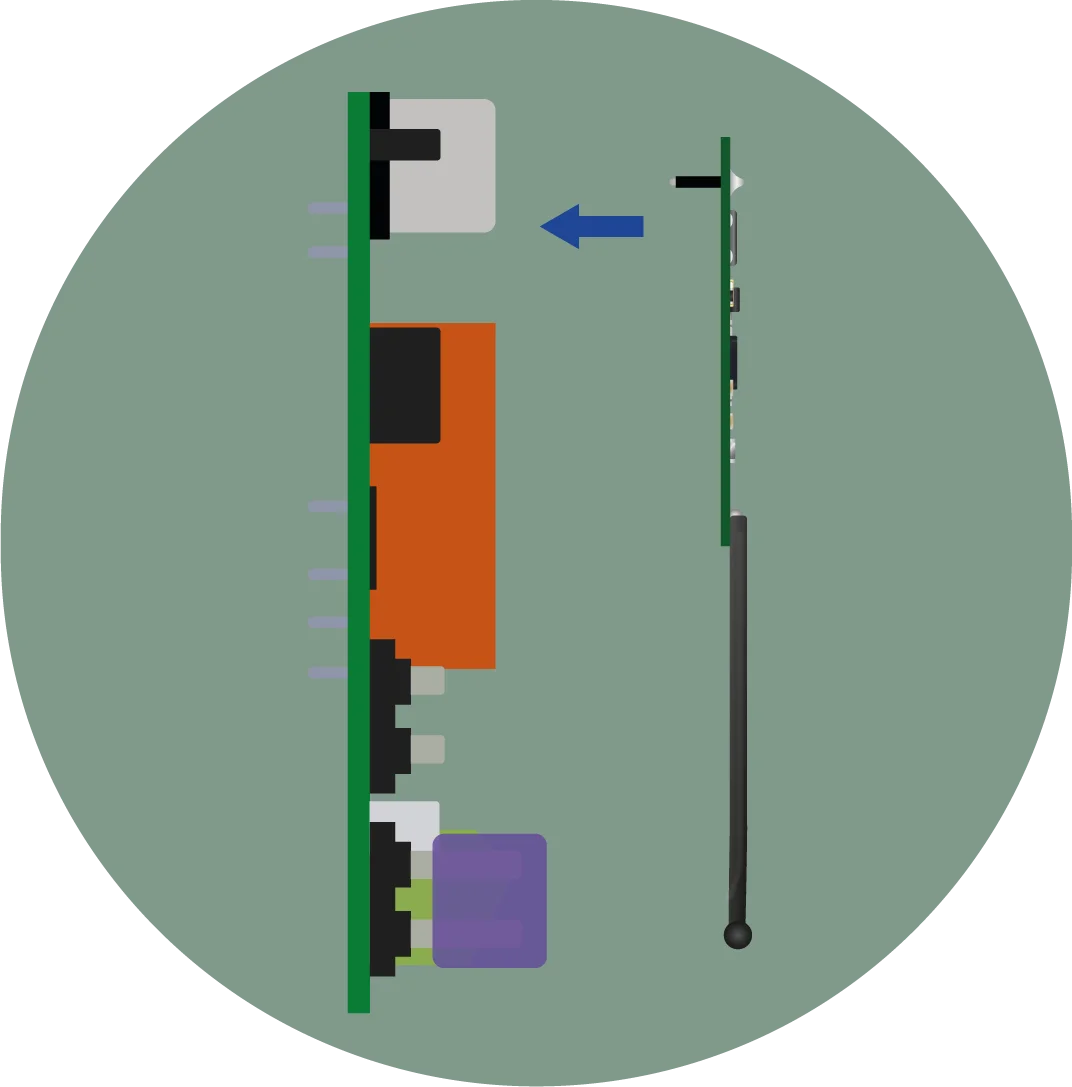

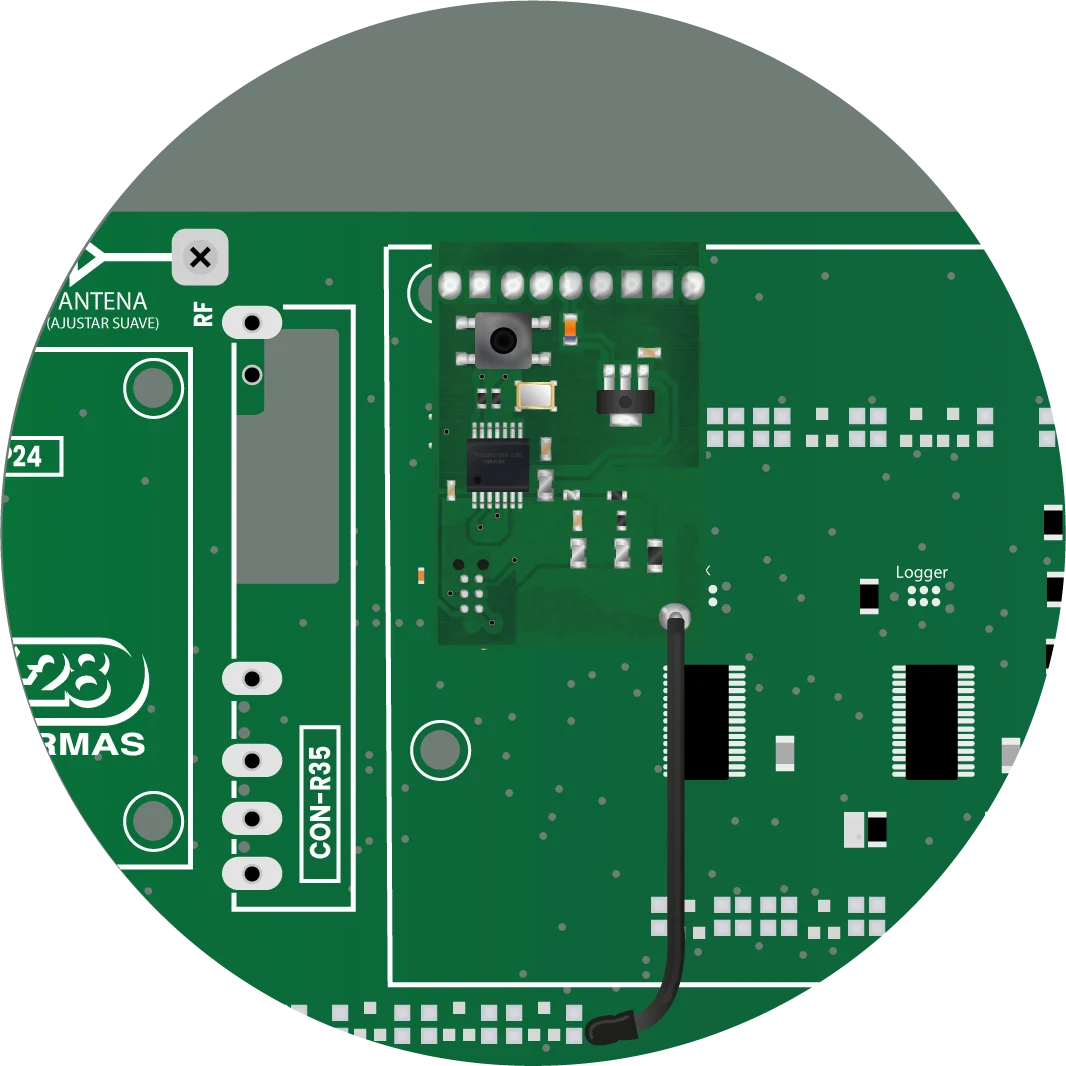

El receptor inalámbrico MPI BEEPR RC-MPXH se monta directamente en la placa de la central, mediante el zócalo de conexión CON-R35.
Por último, el transmisor inalámbrico TX CEN se monta en la central mediante el CON-G45 de la placa de la central.

Programación de la central

La central viene configurada de fábrica con los siguientes parámetros:

La central ofrece una serie de programaciones que permiten personalizar y acceder a diversas funciones y características del sistema.
Para ello, el equipo cuenta con dos instancias de programación: la Programación Básica, desde la cual es posible configurar el código del propietario, y la Programación Avanzada, que permite acceder al resto de las configuraciones.
Todas las programaciones del sistema se realizan desde cualquier teclado conectado al sistema de alarma.

• 1Desde un teclado MPXH, ingresá el código de instalador
• 2Presioná 2 veces la tecla P
• 3En este paso el equipo habrá ingresado en la programación básica
• 4Ingresá el código del propietario de 6 dígitos que quieras configurar

• 1Desde un teclado MPXH, ingresá el código de instalador
• 2Presioná 2 veces la tecla P
• 3Volvé a presionar la tecla P y mantenela presionada durante 2 segundos. El led de activación comenzará a destellar rápidamente.
• 4La central habrá ingresado en la instancia de programación avanzada.

• 1Accedé a la programación avanzada de la central
• 2Ingresá la secuencia P889
• 3Ingresá el código de instalador que quieras configurar, teniendo en cuenta que este debe ser de 6 dígitos.
• 4Oprimí la tecla F para salir de programación

El código de asalto desactiva el sistema permitiendo ingresar sin que se produzca el disparo de alarma y envía un pedido de ayuda a distancia a través del comunicador de monitoreo.
Para configurarlo:

• 1Accedé a la programación básica de la central
• 2Ingresá la secuencia F2633 (F CODE)
• 3Ingresá P31
• 4Elegí la cantidad de dígitos del código que querés crear (2, 3, 4, 5 o 6)
• 5Ingresá el código deseado
• 6Oprimí la tecla 4
• 7Oprimí la tecla F para salir de programación

De fábrica, el tiempo de entrada se configura en 20 segundos.
Si se requiere cambiarlo:

• 1Accedé a la programación avanzada de la central
• 2Ingresá la secuencia P881
• 3Digitá la cantidad de segundos deseados (de 05 a 99 segundos)
• 4Oprimí la tecla F para salir de programación

De fábrica, el tiempo de salida se configura en 60 segundos.
Si se requiere cambiarlo:

• 1Accedé a la programación avanzada de la central
• 2Ingresá la secuencia P882
• 3Digitá la cantidad de segundos deseados (de 05 a 99 segundos)
• 4Oprimí la tecla F para salir de programación

De fábrica, la configuración de los modos Estoy y Me voy se setea de acuerdo a lo siguiente:

• •Modo Estoy: Zonas 1, 2, 5 a 8 incluidas instantáneas. Zonas 3 y 4 excluidas.
• •Modo Me Voy: Zona 1 incluida temporizada. Zonas 2 a 8 incluidas instantáneas.

Si se requiere cambiar la configuración de los modos:

• 1Seleccioná el modo que desees programar presionando la tecla MODO
• 2Ingresá la zona a incluir o excluir, presionando la tecla ZONA y el número de la zona en 2 dígitos. Repetí el procedimiento con todas las zonas deseadas
• 3Pulsá F
• 4Accedé a programación avanzada de la central
• 5Ingresá P778 y luego: la tecla 1 para guardar el modo Estoy, o bien, la tecla 2 para guardar el modo Me Voy
• 6Oprimí la tecla F para salir de programación

En el caso de que se deba atravesar la zona 1 y luego la zona 2 para llegar a desactivar desde el teclado, se debe configurar a la primera como zona condicional.
Para ello:

• 1Accedé a la programación avanzada de la central
• 2Ingresá la secuencia P8841
• 3Oprimí la tecla F para salir de programación

Vinculación y configuración del sensor MD 70W

• 1Ingresá en programación de la central introduciendo el código del instalador o desactivando con el código de propietario
• 2Pulsá dos veces la tecla P
• 3Ingresá la secuencia F2337
• 4Ingresá P NN, siendo NN la posición del sensor dentro de la memoria del receptor inalámbrico. Este valor debe ser un número del 32 al 47. Si el sistema cuenta con asistencia por voz, emitirá el mensaje: "Por favor, oprima un canal.".
• 5Alimentá el MD 70W extrayendo la cinta aislante ubicada en el portabatería
• 6Presioná la tecla TEST de la placa del MD 70W. El sistema confirmará la vinculación mediante una serie de sonidos, y si posee asistencia por voz, emitirá el mensaje “Gracias”
• 7Si disponés de más de un detector de esta línea, repetí los pasos 5 y 6 tantas veces como detectores quieras codificar
• 8Para finalizar y salir del modo de vinculación, pulsá la tecla F

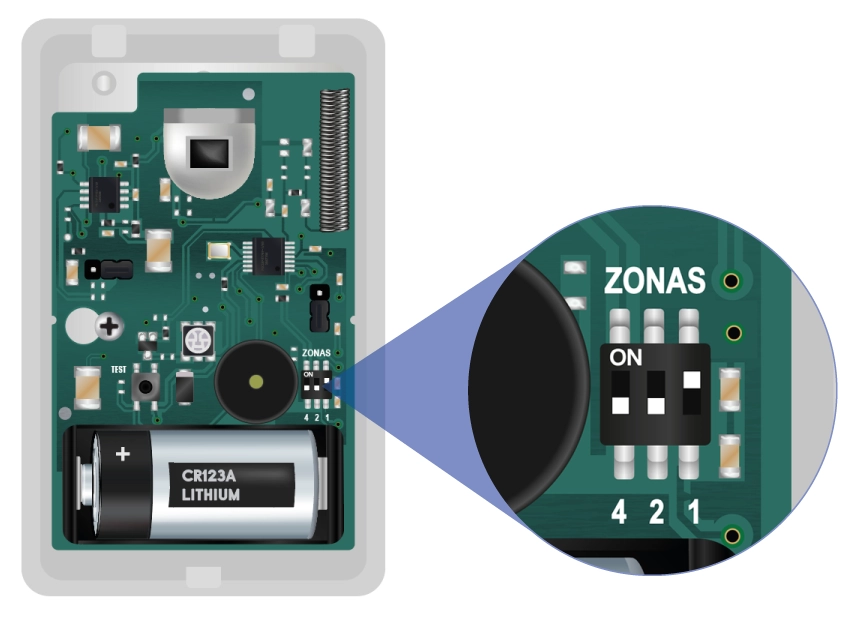

El MD 70W debe ser asignado a una zona del sistema de alarma. Para ello, el equipo cuenta con un interruptor dip switch configurable por medio de llaves. Cada una de estas posee un valor asignado y mediante distintas combinaciones se permite setear el número de zona deseado, entre 1 y 8.

ZONA	VALOR
	4	2	1
Zona 1	OFF	OFF	ON
Zona 2	OFF	ON	OFF
Zona 3	OFF	ON	ON
Zona 4	ON	OFF	OFF
Zona 5	ON	OFF	ON
Zona 6	ON	ON	OFF
Zona 7	ON	ON	ON
Zona 8	OFF	OFF	OFF

Vinculación y configuración del sensor MX 51W

Los pasos para vincular el receptor con el MX 51W son los siguientes:

• 1Ingresá en programación de la central introduciendo el código del instalador o desactivando con el código de propietario.
• 2Pulsá dos veces la tecla P.
• 3Ingresá la secuencia F2337.
• 4Ingresá P NN, siendo NN la posición del sensor dentro de la memoria del receptor inalámbrico. Este valor debe ser un número del 32 al 47. Si el sistema cuenta con asistencia por voz, emitirá el mensaje: "Por favor, oprima un canal.".
• 5Alimentá el MX 51W extrayendo la cinta aislante ubicada en el portabatería.
• 6Presioná la tecla TEST de la placa del MX 51W. El sistema confirmará la vinculación mediante una serie de sonidos, y si posee asistencia por voz, emitirá el mensaje "Gracias".
• 7Si disponés de más de un detector de esta línea, repetí los pasos 5 y 6 tantas veces como detectores quieras codificar.
• 8Para finalizar y salir del modo de vinculación, pulsá la tecla F.

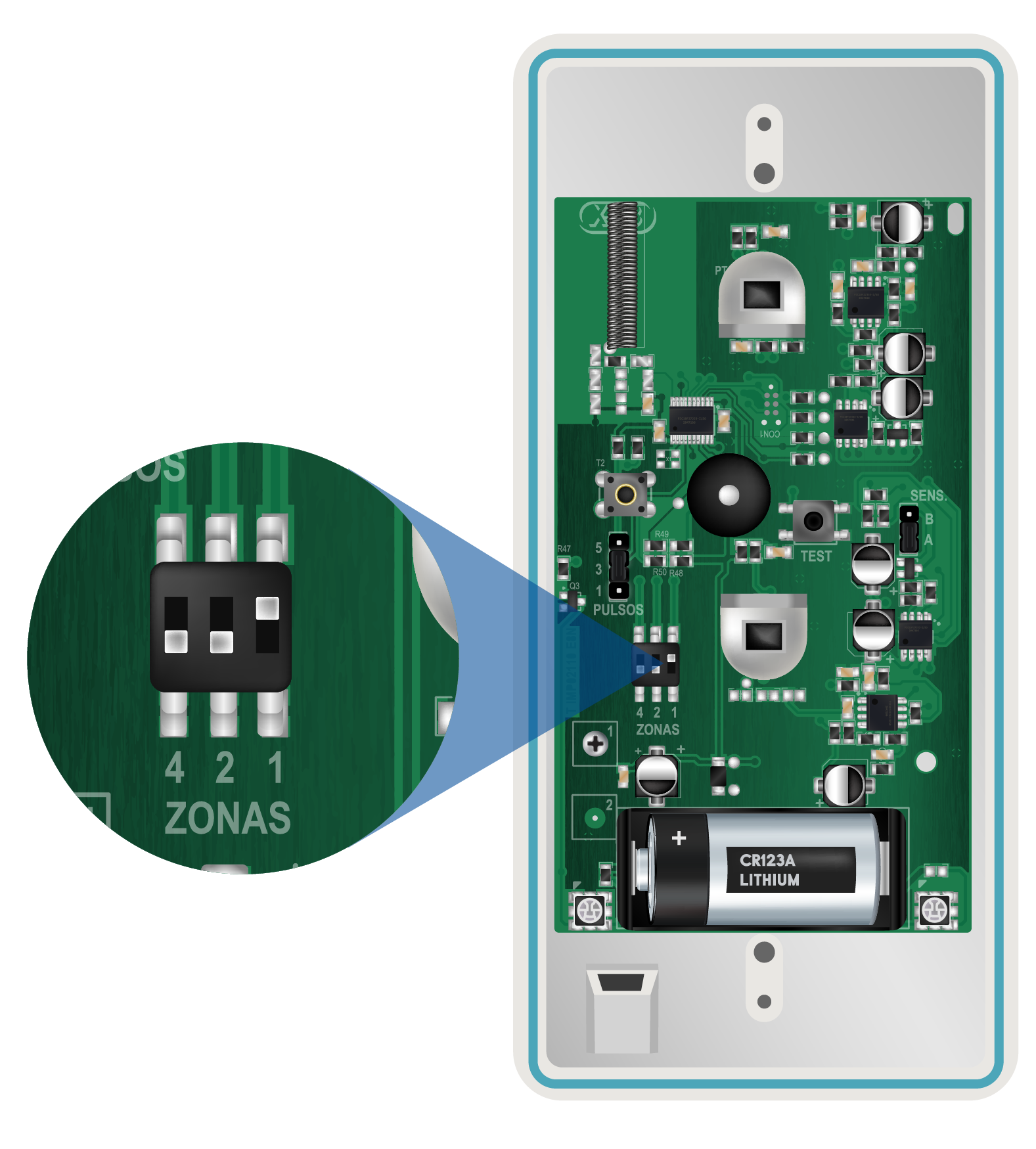

Cada MX 51W debe ser asignado a una zona del sistema de alarma. Para ello, el equipo cuenta con un interruptor dip switch configurable por medio de llaves. Cada una de estas posee un valor asignado y mediante distintas combinaciones se permite setear el número de zona deseado, entre 1 y 8.

ZONA	VALOR
	4	2	1
Zona 1	OFF	OFF	ON
Zona 2	OFF	ON	OFF
Zona 3	OFF	ON	ON
Zona 4	ON	OFF	OFF
Zona 5	ON	OFF	ON
Zona 6	ON	ON	OFF
Zona 7	ON	ON	ON
Zona 8	OFF	OFF	OFF

Programación del SMAGB W

Una vez que el equipo está funcionando, debés seleccionar la zona en la que se encuentra el SMAG W. Para ello, utilizá las llavecitas en la parte inferior derecha de la plaqueta. La zona en la que se encuentra el sensor está determinada por la siguiente tabla:

Antes de proceder con la codificación del sensor magnético inalámbrico, es recomendable que leas el manual del receptor inalámbrico que instalaste.

Los pasos para codificar los sensores magnéticos son los siguientes:

• 1Ingresá en programación de la central introduciendo el código del instalador o desactivando con el código de propietario.
• 2Pulsá dos veces la tecla P.
• 3Ingresá la secuencia F2337.
• 4Ingresá P NN, siendo NN la posición del sensor dentro de la memoria del receptor inalámbrico. Este valor debe ser un número del 32 al 47. Si el sistema cuenta con asistencia por voz, emitirá el mensaje: “Por favor, oprima un canal.”.
• 5Alimentá el SMAGB W extrayendo la cinta aislante ubicada en el portabatería.
• 6Abrí o cerrá la abertura donde está colocado el sensor magnético.
• 7El sistema confirmará la vinculación mediante una serie de sonidos, y si posee asistencia por voz, emitirá el mensaje “Gracias”.
• 8Si disponés de más de un sensor magnético, repetí los pasos anteriores tantas veces como sensores quieras codificar.
• 9Para finalizar y salir del modo de vinculación, pulsá la tecla F.

Vinculación del control remoto

Para vincular el control inalámbrico TX 4R-RC, se debe ingresar en la programación del receptor inalámbrico MPI BEEPR RC-MPXH, y seguir los pasos detallados a continuación:

• 1Con el receptor inalámbrico conectado en la central mediante el conector CON-R35, accedé a la programación básica de la central.
• 2Ingresá la secuencia F2337
• 3Pulsá la tecla P
• 4Digitá el número de usuario que querés asignarle al control remoto (de 02 a 31)
• 5Hacé transmitir al control remoto pulsando cualquiera de sus teclas. El teclado confirmará la acción de vinculación
• 6Repetí los pasos 2, 3 y 4 para cada transmisor que desees vincular, asignando un número de usuario distinto para cada uno de ellos.
• 7Cuando hayas acabado de vincular transmisores, presioná la tecla F para salir de programación

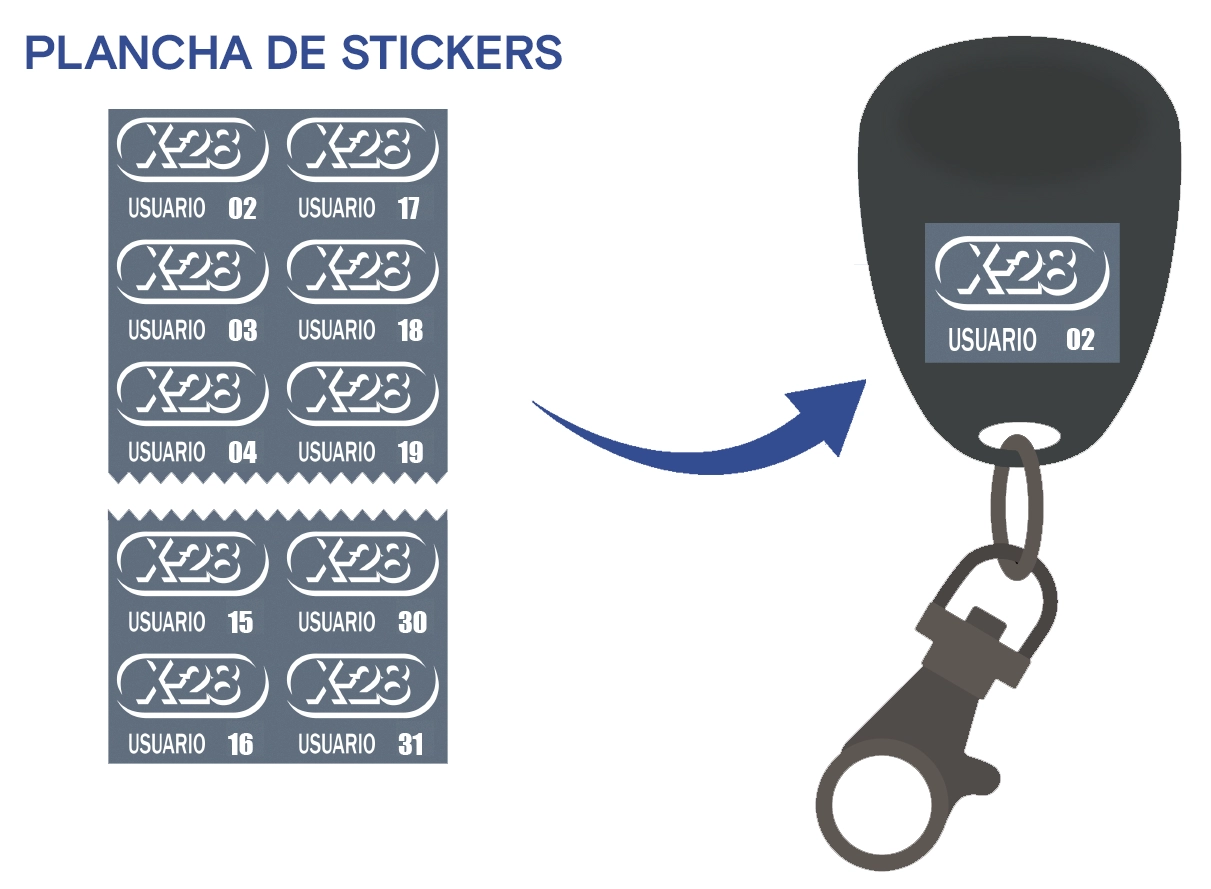

• 8Pegá en el dorso de los transmisores los stickers con el código de usuario correspondiente

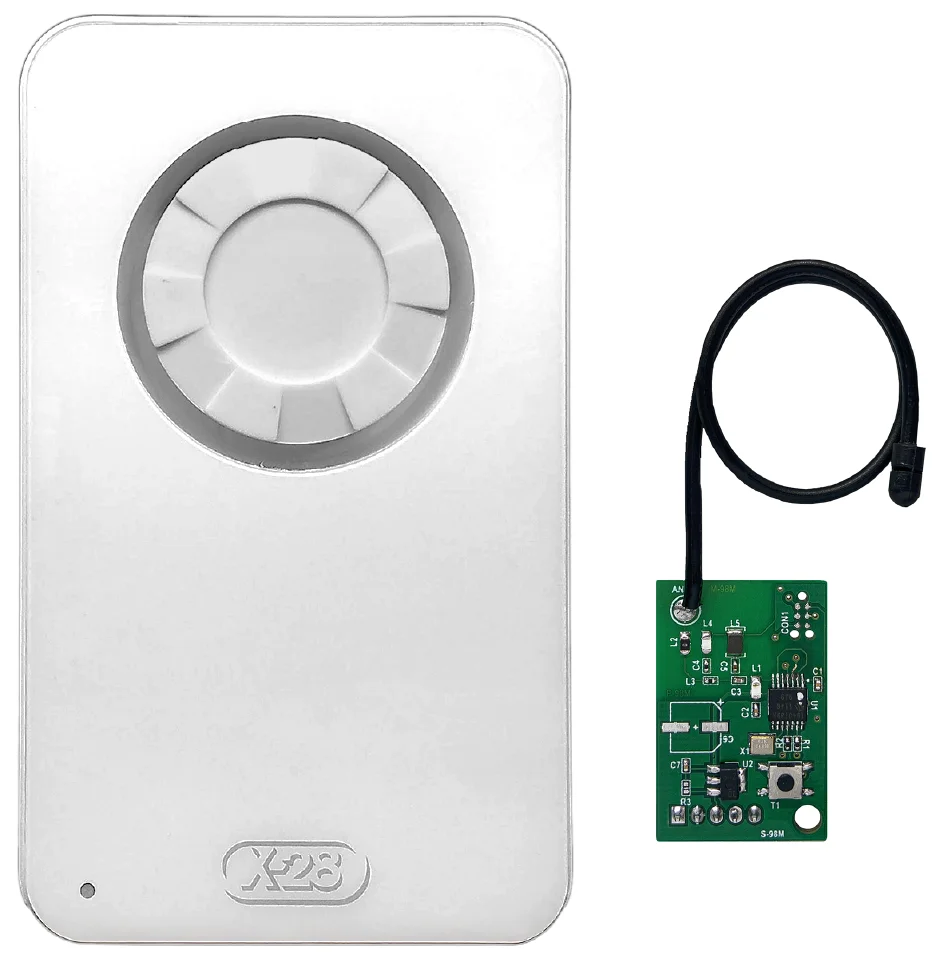

Instalación y vinculación de la sirena S 16W y TX CEN

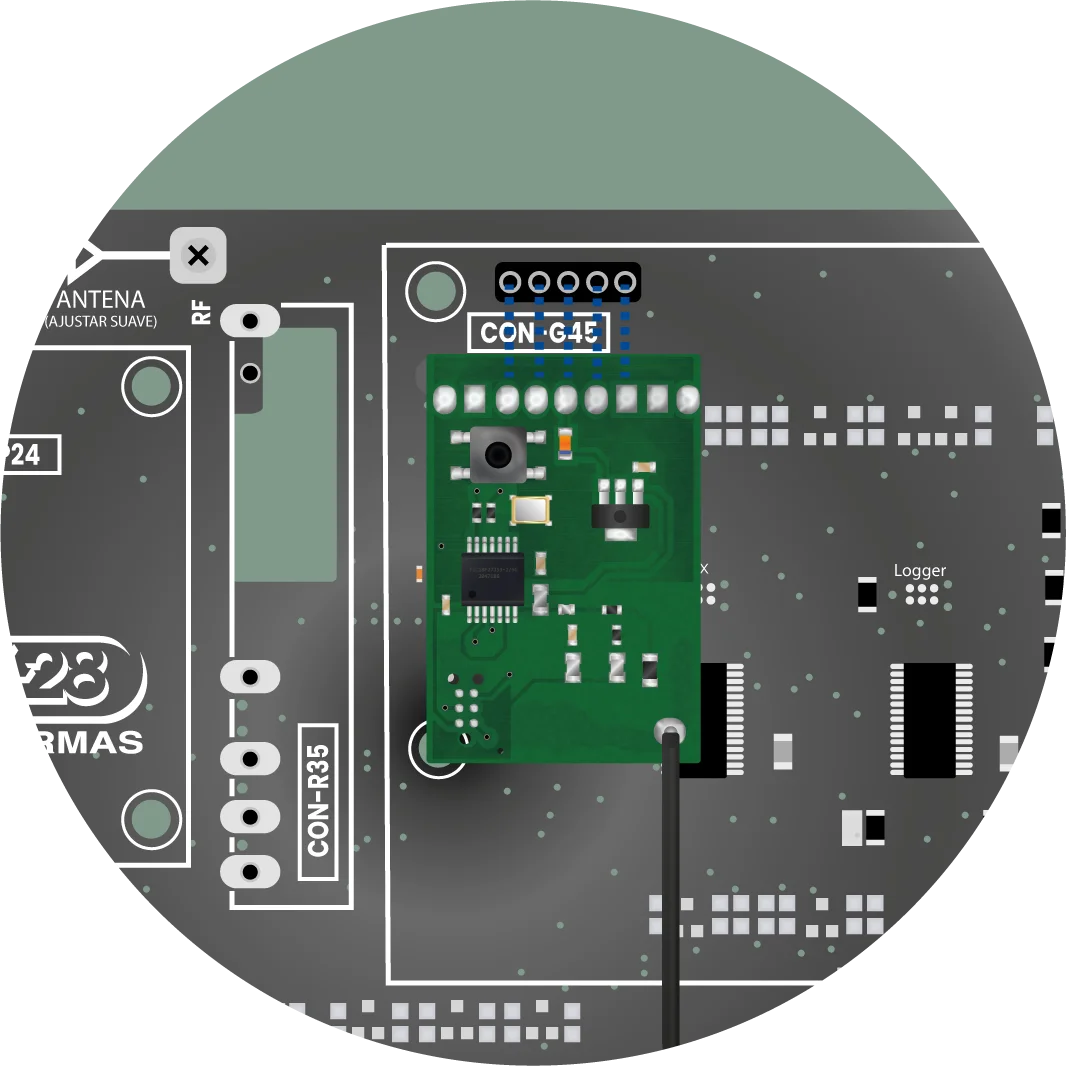

Introducí los pines de conexión del TX CEN en el conector CON-G45 de la placa de la central, para así poder vincular la S 16W.

Para vincular la S 16W con el TX CEN, seguí los pasos detallados a continuación:

• 1Presioná durante 2 segundos la tecla de vinculación de la sirena. El led rojo de la misma se encenderá
• 2Pulsá la tecla del TX CEN
• 3La sirena realizará un beep corto indicando que la operación fue exitosa
• 4Si deseás vincular más sirenas al TX CEN, repetí los pasos 1 y 2 tantas veces como S 16W quieras agregar.
• 5Oprimí la tecla F para salir de programación

Vinculación inalámbrica del teclado TMW

Para vincular el TMW con el receptor inalámbrico MPIBEEPR RC-MPXH, seguí los siguientes pasos:

• 1Ingresá en programación de la central introduciendo el código del instalador o desactivando con el código de propietario.
• 2Pulsá dos veces la tecla P
• 3Ingresá la secuencia F2337.
• 4Ingresá P NN, siendo NN la posición del sensor dentro de la memoria del receptor inalámbrico. Este valor debe ser un número del 32 al 47. Si el sistema cuenta con asistencia por voz, emitirá el mensaje: “Por favor, oprima un canal.”.
• 5Oprimí cualquier tecla del TMW. El teclado ya se encuentra vinculado.
• 6Si deseás vincular más teclados inalámbricos, repetí los pasos 4 y 5 para cada TMW que desees que sea aprendido por el receptor.
• 7Para finalizar y salir del modo de vinculación, pulsá la tecla F.

Programación del comunicador de monitoreo WIFICEL 100-MPXH

Para programar el WIFICEL 100-MPXH, colocá la tarjeta SIM en el comunicador, alimentá el equipo y seguí los pasos a continuación:

Existen dos modos de conectar el equipo a una red Wi-Fi: mediante la tecla WPS (Wi-Fi Protected Setup), para lo cual es necesario que el módem o router posean esta prestación; o bien, a través de la app Mi Alarma X-28.

• 1Presioná el botón de WPS en tu módem o router. El mismo suele identificarse con las siglas WPS o bien con el siguiente símbolo .
• 2Mantené presionada la tecla WPS del comunicador durante 5 segundos para ingresar en modo AP.
• 3Volvé a presionar la tecla WPS de WIFICEL 100-MPXH durante 5 segundos.
• 4El equipo ingresa en modo WPS y el led indicador de la red Wi-Fi destellará en color verde de forma rápida.
• 5Una vez establecida la conexión, el led mencionado previamente debe quedar encendido en color verde.

De esta forma, el WIFICEL 100-MPXH se habrá conectado a la red Wi-Fi sin necesidad de configurar el nombre de la red y su contraseña.

Luego de crear una cuenta en la aplicación de Mi Alarma X-28 y añadir el WIFICEL 100-MPXH a la misma, para conectar el comunicador a la red Wi-Fi a través de la app, se debe proceder de la siguiente manera.

• 1Ingresá el equipo en modo AP. Para ello, mantené presionada la tecla WPS del WIFICEL 100-MPXH durante 5 segundos, el led de señalización Wi-Fi comenzará a emitir dos destellos lentos en color verde.
• 2Conectate con tu smartphone a la red Wi-Fi que genera automáticamente el WIFICEL 100-MPXH. El nombre de la red comienza con WCOM_, seguido de cuatro números. Para esto, dirigite a la configuración de internet y redes de tu teléfono móvil y seleccioná la red mencionada.
• 3Una vez que conectaste tu móvil a la red que generó el WIFICEL 100-MPXH, introducí en la app los datos de la red Wi-Fi hogareña a la cual deseás que se conecte el equipo. Si tu dispositivo móvil posee un sistema operativo Android, podrás seleccionar la red Wi-Fi desde un listado, y luego solo deberás ingresar la contraseña. Por el contrario, si tu móvil es iOS, deberás introducir tanto el nombre de la red como la contraseña de esta.
• 4Pulsá Conectar para completar la conexión.

Desde la programación avanzada podés configurar una gran cantidad de parámetros. Para conocerlos, dirigite al manual del producto.
El comunicador WIFICEL 100-MPXH ofrece una serie de programaciones que permiten personalizar y acceder a diversas funciones y características del equipo. Estas programaciones se realizan desde cualquier teclado del sistema.
Existen dos modos de acceder a las programaciones del equipo:

• 1Presioná 4 veces la tecla WPS del equipo.
• 2Presioná PP en el teclado.
• 3Mantené presionada la tecla P durante 2 segundos.

• 1Ingresá el código del instalador o desactivá con el código de propietario.
• 2Presioná PP en el teclado para ingresar en la programación de la central.
• 3Introducí la secuencia F WCOM (siendo WCOM el mnemónico de 9266) en el teclado.
• 4Ingresá PP.
• 5Mantené presionada la tecla P durante 2 segundos.

Una vez ingresado el equipo en el modo de programación, para verificar el nivel de señal de la red Wi-Fi y celular:

• 1Ingresá la secuencia P 888.
• 2Observá los niveles de señal en la pantalla del TLCD-MPXH.
• 3Pulsá F para salir de la programación.

Después de haber conectado el equipo y configurado los ajustes iniciales, es necesario verificar el estado de los leds de señalización para asegurarse de que todo esté funcionando de manera adecuada.
El equipo cuenta con tres leds distintos: un led de estado general, un led de estado de Wi-Fi y un led de estado de red celular.

• 1Si el equipo se conectó exitosamente a la red Wi-Fi y a la red celular, ambos leds deben encontrarse encendidos en color verde.
• 2El led Cloud realizará un destello verde cada un segundo, indicando que el comunicador se conectó a la nube y está esperando conexión con la central de monitoreo.
• 3En este punto ya es posible establecer la conexión entre el comunicador y la central de monitoreo. Para hacerlo, comunicate con la Central CUIDAR llamando al 0810 555 5666.
• 4Una vez que el equipo se encuentre dado de alta en la Central CUIDAR, el led Cloud permanecerá encendido en color verde, indicando que se encuentra conectado a la nube y a la central de monitoreo.

Especificaciones de alarma

• •32 zonas de tecnología MPXH
• •Protección ante eventos de robo, asalto, incendio, pánico, sabotaje y emergencias médicas
• •Compatible con toda la línea MPXH
• •Operable desde toda la línea de teclados de X-28 Alarmas y transmisores remotos para residencias
• •Zócalos para módulos plug-in
• •Capacidad para almacenar hasta 30 usuarios y códigos personales
• •Compatible con la app Mi Alarma X-28 mediante los comunicadores de la línea WIFICOM, WIFICEL y COM30-MPXH
• •Tensión de alimentación: 220 VCA
• •Consumo máximo de potencia: 25 Watts
• •Consumo máximo sobre tensión de alimentación: 115 mA
• •Consumo máximo sobre 12 V AUX1: 3 A
• •Consumo máximo sobre 12 V AUX2: 3 A
• •Dimensiones: 269 mm de ancho | 255 mm de alto | 90 mm de profundidad
• •Grado de protección y tipo de aislamiento eléctrico: Clase II
• •Temperatura de operación: -10 °C a 50 °C
• •Temperatura de almacenamiento: -20 °C a 60 °C

• •Comunicación de eventos de monitoreo mediante red Wi-Fi con respaldo por red celular GPRS/LTE
• •Compatible con la app Mi Alarma X-28, desde la cual podés comandar tu alarma y recibir notificaciones de eventos (batería baja, corte de red, etc.)
• •Compatible con toda la línea MPXH
• •Compatible con redes Wi-Fi de 2,4 GHz
• •Leds indicadores de estado de conexión Wi-Fi, celular y conexión con la nube
• •Tensión de alimentación: 12 VCC
• •Temperatura de operación: 0 ºC a 50 ºC
• •Temperatura de almacenamiento: 0 ºC a 60 ºC
• •Consumo medio: 110 mA
• •Consumo máximo: 140 mA
• •Dimensiones: 73 mm de ancho | 125 mm de alto | 25 mm de profundidad

• •Compatible con toda la línea inalámbrica
• •Diseño ultra delgado
• •Teclas con confirmación sonora
• •Muy bajo consumo
• •Alimentado por batería propia CR 2032
• •Indicador de batería baja incorporado
• •Extraordinario alcance de operación
• •Tensión de alimentación: 3 VCC
• •Duración de la batería CR 2032: más de 5 años
• •Alcance: 35 metros
• •Temperatura de operación: -10 °C a 50 °C
• •Temperatura de almacenamiento: -20 °C a 60 °C
• •Dimensiones: 120 mm de alto | 80 mm de ancho | 8 mm de profundidad

• •Compatible con toda la línea MPXH e inalámbrica
• •Acepta una gran cantidad de sensores inalámbricos y controles remoto
• •Sistema de multi-codificación denominado multi-aprendecódigo mediante el cual el receptor aprende o reconoce a todos los distintos tipos de transmisores que actuarán sobre él
• •Circuito anti-scan que bloquea al receptor en caso de recibir señal de un eventual generador de códigos que intente confundirlo
• •Compatible con la línea de transmisores registrables rolling code
• •Temperatura de operación: -10 ˚C a 50 ˚C
• •Dimensiones: 65 mm de largo | 10 mm de ancho | 10 mm de profundidad

• •Compatible con toda la línea inalámbrica
• •Procesador digital de señales (DMA)
• •Radio de cobertura de 15 metros
• •Detección de zona cero
• •Selector de zona y pulsos
• •Duración de batería de más de 3 años
• •Tensión de alimentación: 3 VCC
• •Consumo: 15 μA
• •Temperatura de operación: -10 °C a 60 °C
• •Temperatura de almacenamiento: -20 °C a 60 °C
• •Dimensiones: 84 mm de alto | 52 mm de ancho | 33 mm de profundidad

• •Diseñado para montaje en exteriores
• •Compatible con toda la línea inalámbrica
• •Apto para ambientes en donde se pueden mover mascotas
• •Totalmente resistente a la intemperie
• •Doble sensor infrarrojo
• •Ganancia y contador de pulsos ajustables
• •Cobertura de 12 metros
• •Base para montaje en superficies planas o esquinas
• •Tensión de alimentación: 3 VCC
• •Cobertura: 12 metros
• •Contador de pulsos: de 1 a 5 pulsos
• •Detector: Doble piroeléctrico con filtro
• •Temperatura de operación: -10°C a 50°C
• •Temperatura de almacenamiento: -20°C a 60°C
• •Dimensiones: 172mm de alto | 82mm de ancho | 64mm de profundidad

• •Compatible con toda la línea inalámbrica
• •Gran alcance de operación
• •Tamaño compacto y reducido
• •Alimentado por dos baterías CR2032 (incluidas), sin necesidad de alimentación externa
• •Indicador de batería baja incorporado
• •Muy bajo consumo y gran autonomía
• •Tensión de alimentación: 3VCC
• •Vida útil de las baterías: 2 años aproximadamente
• •Temperatura de operación: -10ºC a 50ºC
• •Temperatura de almacenamiento: -20ºC a 60ºC.
• •Dimensiones parte A: 53 mm de alto | 27 mm de ancho | 15 mm de profundidad
• •Dimensiones parte B: 13 mm de alto | 27 mm de ancho | 15 mm de profundidad

• •Gran alcance del enlace inalámbrico
• •Impacto acústico de 100 dB
• •Volumen programable
• •Señalizaciones sonoras, anunciador y timbre
• •Sonido diferenciado para disparos por robo o por incendio
• •Diseñada para ser montada en interiores
• •Tensión de alimentación: 3 VCC
• •Duración de las baterías: más de 5 años
• •Alcance de operación sin obstáculos mediante: 50 metros
• •Temperatura de operación: -10 ºC a 50 ºC
• •Temperatura de almacenamiento: -20 ºC a 60 ºC
• •Dimensiones: 73 mm de ancho | 125 mm de alto | 25 mm de profundidad

• •Permite comandar una gran cantidad de sirenas inalámbricas
• •Compatible con todas las centrales de la línea N
• •Instalación sencilla
• •Gran alcance de operación
• •Tensión de alimentación: 5 VCC
• •Consumo en estado de reposo: 650 µA
• •Consumo al transmitir: 10 mA
• •Temperatura de operación: -10 ºC a 50 ºC
• •Temperatura de almacenamiento: -20 ºC a 60 ºC
• •Dimensiones: 23 mm de ancho | 35 mm de largo | 11 mm de alto de los pines

• •4 canales de transmisión
• •Teclas Estoy, Me voy, Desactivar, Activación silenciosa y pánico
• •Compatible con la línea de receptores registrables rolling code
