Introducción

Esta guía te acompañará paso a paso en las programaciones y configuraciones básicas necesarias para que instales tu kit de X-28 Alarmas de forma correcta.
Antes de comenzar con la programación, asegurate de que todos los equipos estén bien conectados y que la central de alarma esté alimentada.
Todas las programaciones se hacen desde cualquier teclado conectado al sistema de alarmas, aunque es altamente recomendable realizarlas con teclados TLCD-MPXH para contar con la asistencia del display.
Ante cualquier duda, dirigite al manual correspondiente de cada uno de los productos que componen el kit.

Composición del kit

Identificación de las partes

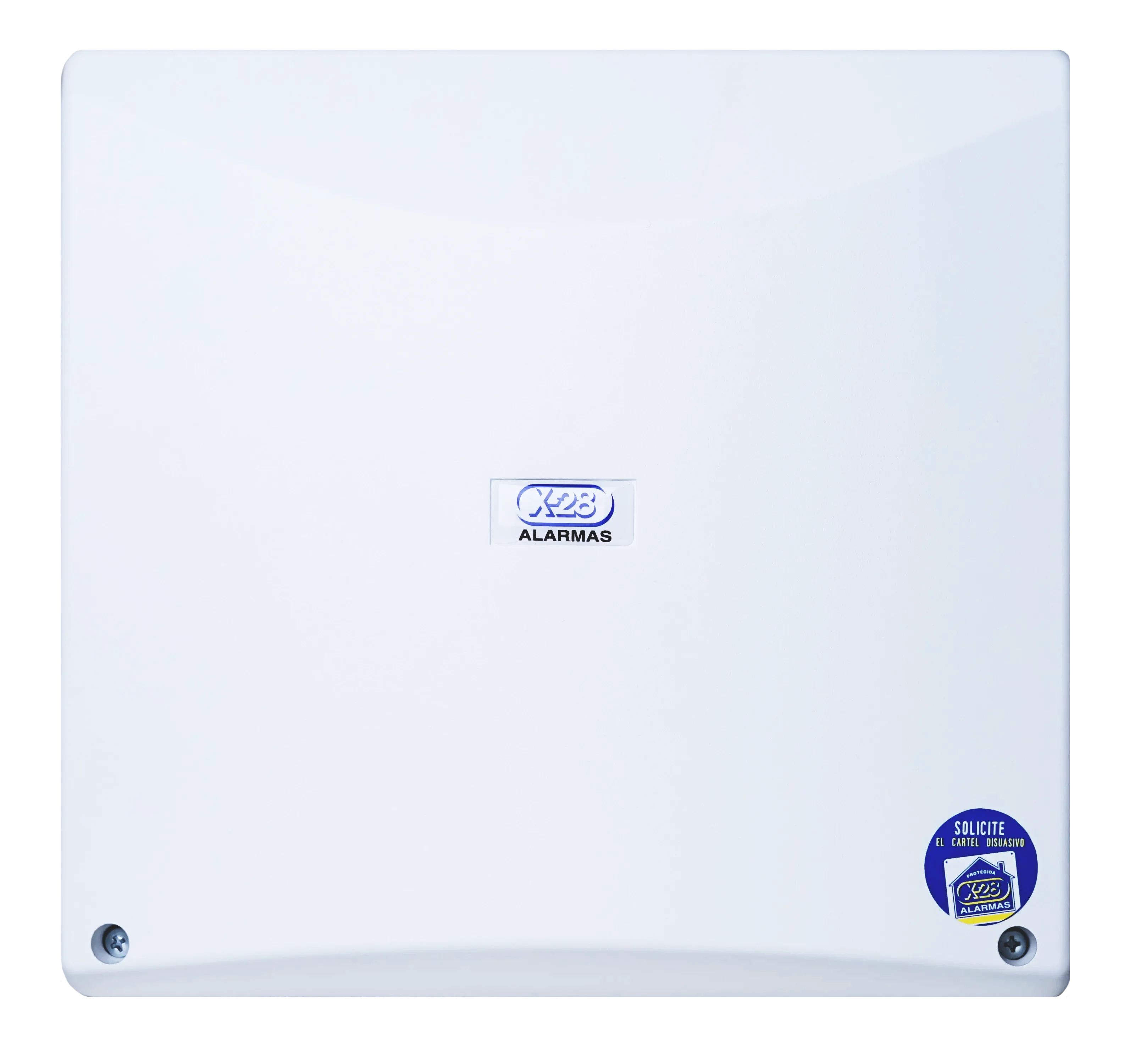

Central de alarma full MPXH de 32 zonas, ampliable a 256 (8 particiones de 32 zonas), con zócalos plug-in integrados para conexión de equipos inalámbricos y de comunicación. Códigos personales para 30 usuarios (expandible a 240) y registrador de eventos.

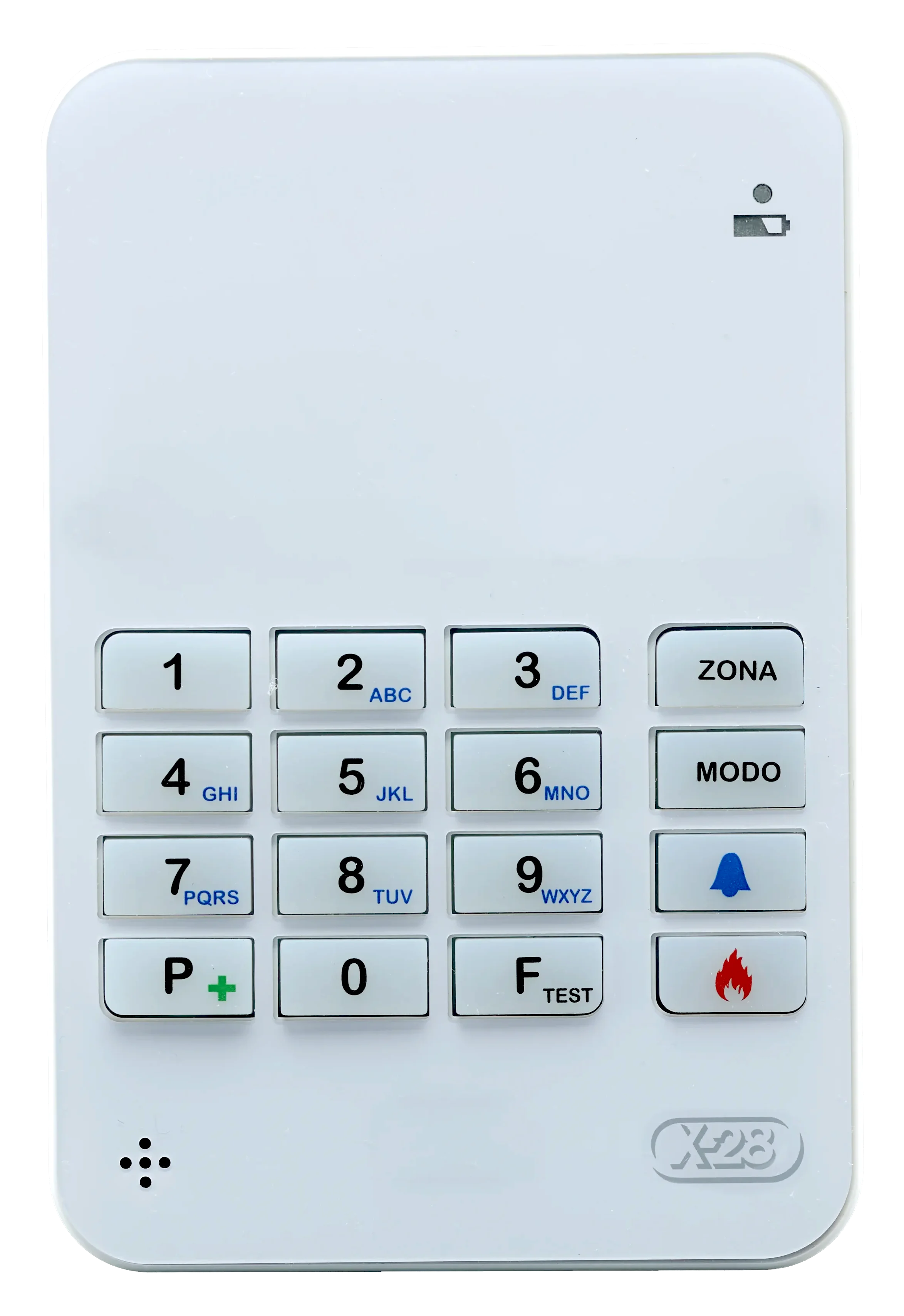

Teclado inalámbrico de gran alcance con extraordinaria autonomía, compatible con toda la línea inalámbrica.

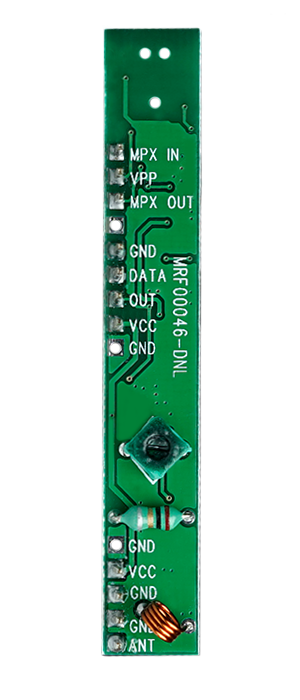

Receptor plug-in de sensores, equipos y transmisores inalámbricos.

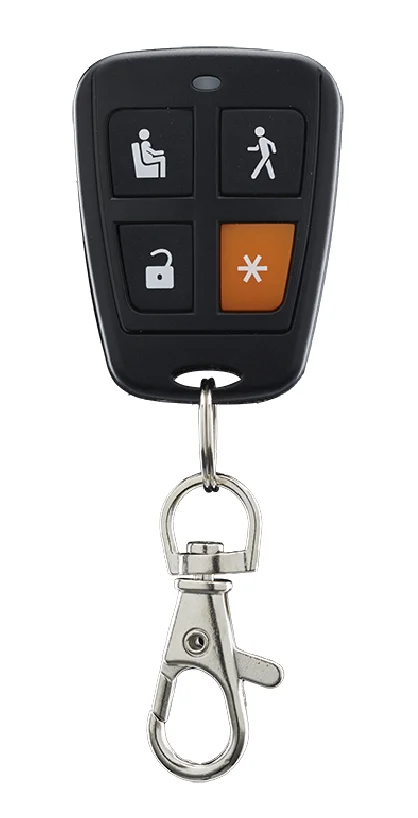

Control remoto registrable de cuatro canales con sistema rolling code. Teclas Estoy, Me voy y Desactivar. Activación silenciosa y botón de pánico.

Detector infrarrojo compatible con toda la línea inalámbrica, con procesador digital de señales (DMA), radio de cobertura de 15 metros, incluyendo una zona cero para una protección óptima, compensación térmica inteligente y contador de pulsos programable de 1 a 3.

Sensor magnético inalámbrico, para la detección de aperturas, de muy bajo consumo y extraordinaria autonomía.

Sirena inalámbrica para interiores de gran autonomía, de muy bajo consumo y alto impacto acústico, en conjunto con un transmisor inalámbrico de gran alcance, compatible con toda la línea de sirenas inalámbricas.

Comunicador Wi-Fi para monitoreo, compatible con la app Mi Alarma X-28.

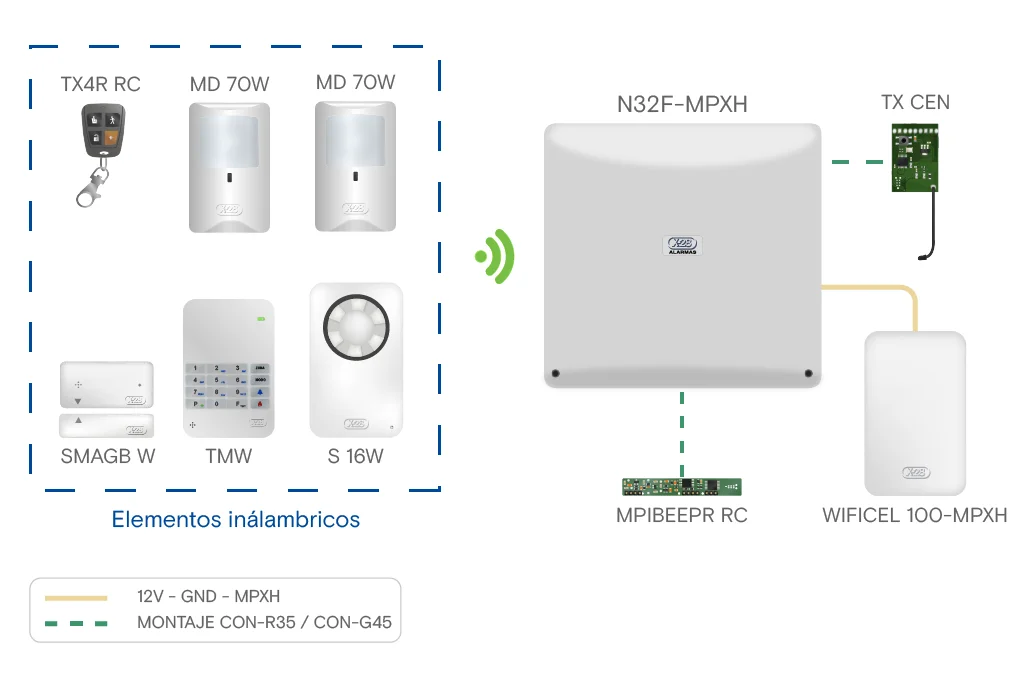

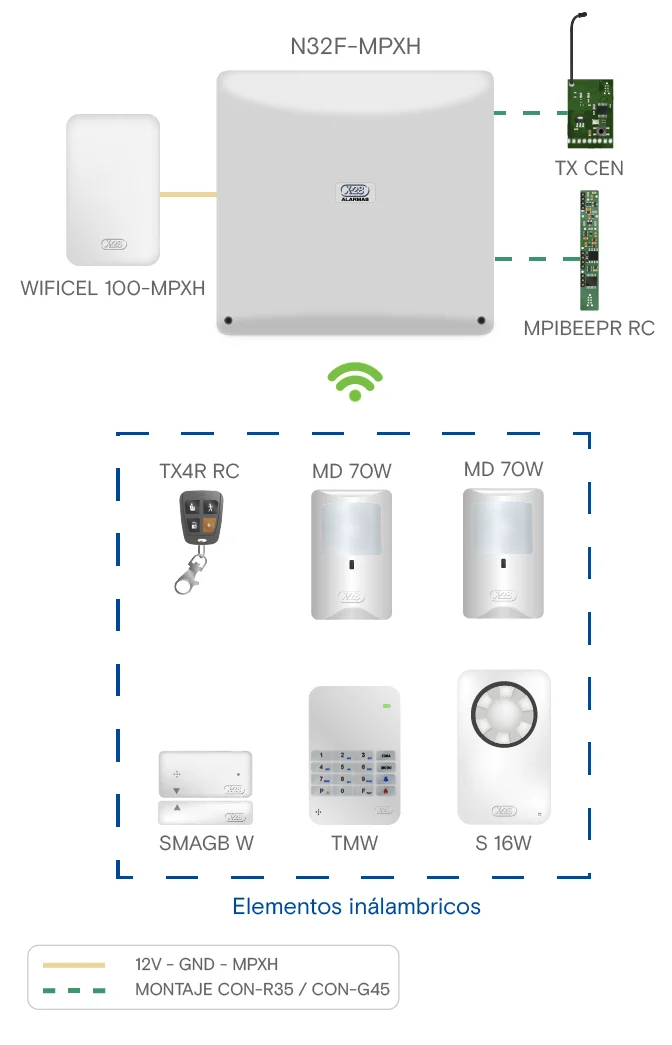

Diagrama de conexión

A continuación se detalla el diagrama de conexión del kit. Para conocer más detalles sobre el esquema de conexión de cada equipo o cualquier otra información, consultá el manual del producto correspondiente.

El conexionado del kit es muy sencillo: todos los equipos inalámbricos (TMW, MD 70W, S 16W y SMAGB W) se vinculan de forma inalámbrica con el sistema.

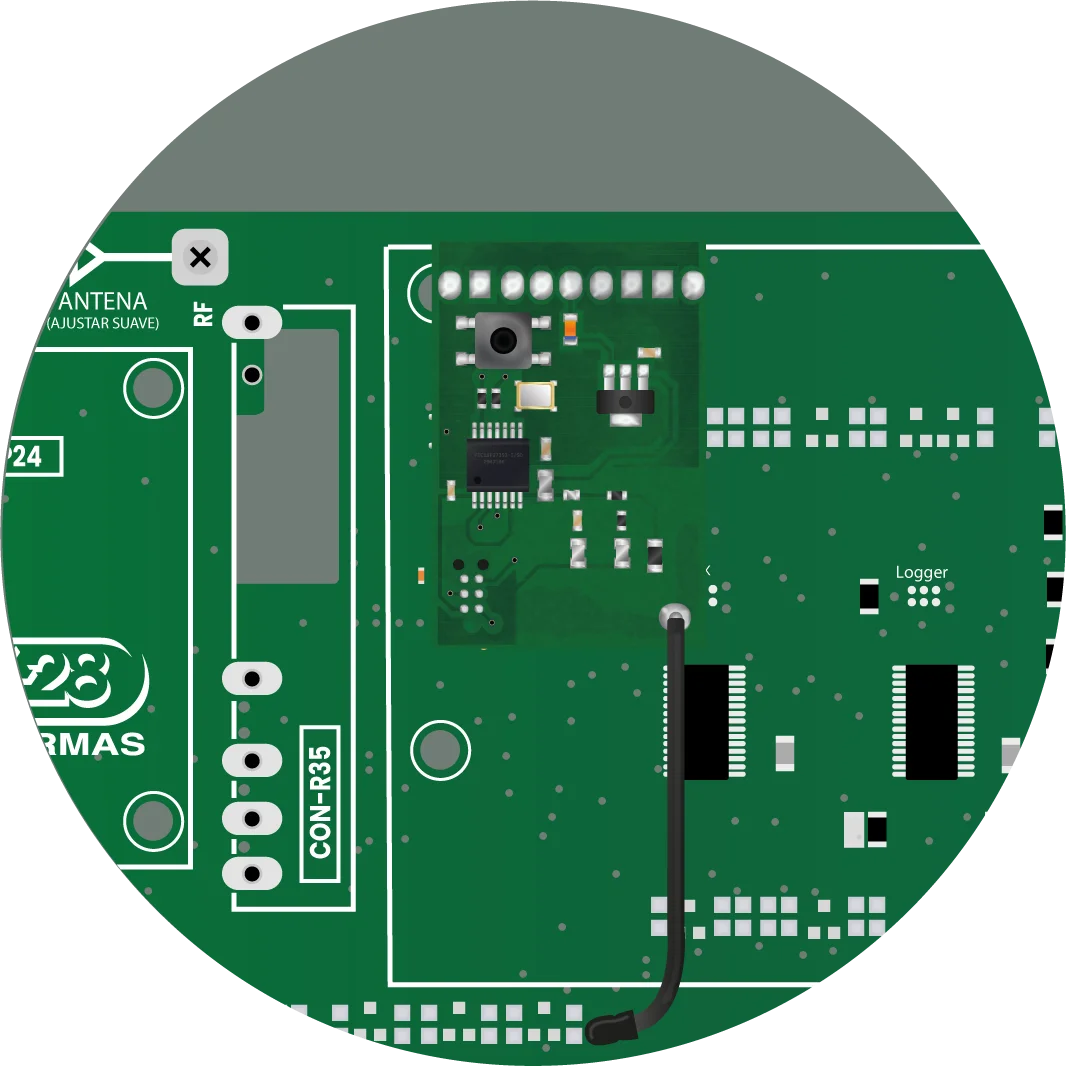

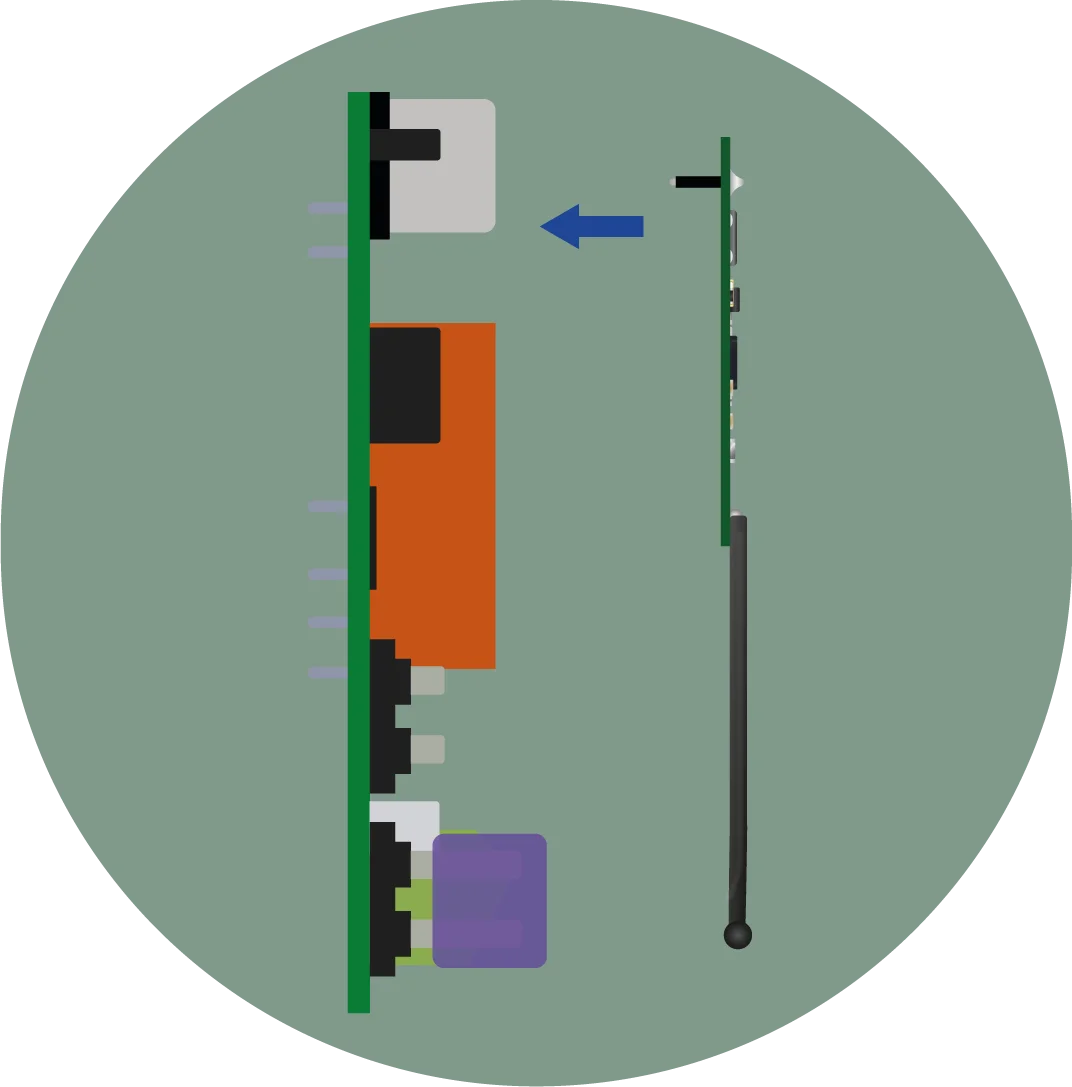

El receptor inalámbrico MPI BEEPR RC-MPXH se monta directamente en la placa de la central, mediante el zócalo de conexión CON-R35.
Por último, el transmisor inalámbrico TX CEN se monta en la central mediante el CON-G45 de la placa de la central.

Programación de la central

La central viene configurada de fábrica con los siguientes parámetros:

La central ofrece una serie de programaciones que permiten personalizar y acceder a diversas funciones y características del sistema.
Para ello, el equipo cuenta con dos instancias de programación: la Programación Básica, desde la cual es posible configurar el código del propietario, y la Programación Avanzada, que permite acceder al resto de las configuraciones.
Todas las programaciones del sistema se realizan desde cualquier teclado conectado al sistema de alarma.

• 1Desde un teclado MPXH, ingresá el código de instalador
• 2Presioná 2 veces la tecla P
• 3En este paso el equipo habrá ingresado en la programación básica
• 4Ingresá el código del propietario de 6 dígitos que quieras configurar

• 1Desde un teclado MPXH, ingresá el código de instalador
• 2Presioná 2 veces la tecla P
• 3Volvé a presionar la tecla P y mantenela presionada durante 2 segundos. El led de activación comenzará a destellar rápidamente.
• 4La central habrá ingresado en la instancia de programación avanzada.

• 1Accedé a la programación avanzada de la central
• 2Ingresá la secuencia P889
• 3Ingresá el código de instalador que quieras configurar, teniendo en cuenta que este debe ser de 6 dígitos.
• 4Oprimí la tecla F para salir de programación

El código de asalto desactiva el sistema permitiendo ingresar sin que se produzca el disparo de alarma y envía un pedido de ayuda a distancia a través del comunicador de monitoreo.
Para configurarlo:

• 1Accedé a la programación básica de la central
• 2Ingresá la secuencia F2633 (F CODE)
• 3Ingresá P31
• 4Elegí la cantidad de dígitos del código que querés crear (2, 3, 4, 5 o 6)
• 5Ingresá el código deseado
• 6Oprimí la tecla 4
• 7Oprimí la tecla F para salir de programación

De fábrica, el tiempo de entrada se configura en 20 segundos.
Si se requiere cambiarlo:

• 1Accedé a la programación avanzada de la central
• 2Ingresá la secuencia P881
• 3Digitá la cantidad de segundos deseados (de 05 a 99 segundos)
• 4Oprimí la tecla F para salir de programación

De fábrica, el tiempo de salida se configura en 60 segundos.
Si se requiere cambiarlo:

• 1Accedé a la programación avanzada de la central
• 2Ingresá la secuencia P882
• 3Digitá la cantidad de segundos deseados (de 05 a 99 segundos)
• 4Oprimí la tecla F para salir de programación

De fábrica, la configuración de los modos Estoy y Me voy se setea de acuerdo a lo siguiente:

• •Modo Estoy: Zonas 1, 2, 5 a 8 incluidas instantáneas. Zonas 3 y 4 excluidas.
• •Modo Me Voy: Zona 1 incluida temporizada. Zonas 2 a 8 incluidas instantáneas.

Si se requiere cambiar la configuración de los modos:

• 1Seleccioná el modo que desees programar presionando la tecla MODO
• 2Ingresá la zona a incluir o excluir, presionando la tecla ZONA y el número de la zona en 2 dígitos. Repetí el procedimiento con todas las zonas deseadas
• 3Pulsá F
• 4Accedé a programación avanzada de la central
• 5Ingresá P778 y luego: la tecla 1 para guardar el modo Estoy, o bien, la tecla 2 para guardar el modo Me Voy
• 6Oprimí la tecla F para salir de programación

En el caso de que se deba atravesar la zona 1 y luego la zona 2 para llegar a desactivar desde el teclado, se debe configurar a la primera como zona condicional.
Para ello:

• 1Accedé a la programación avanzada de la central
• 2Ingresá la secuencia P8841
• 3Oprimí la tecla F para salir de programación

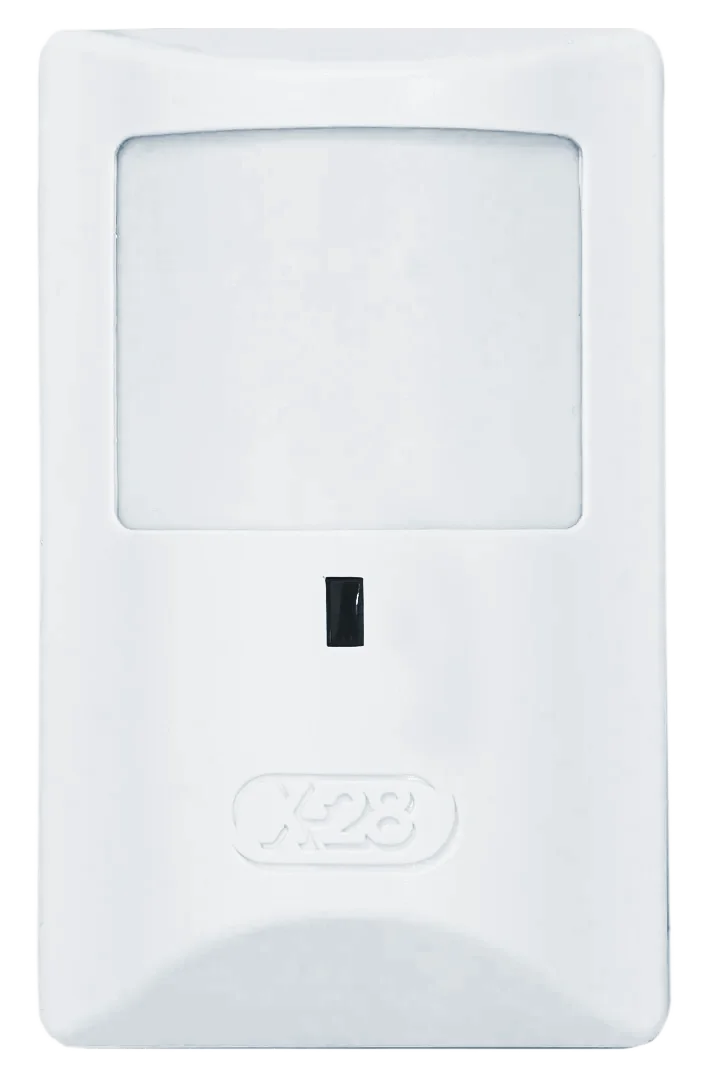

Vinculación y configuración del sensor MD 70W

• 1Ingresá en programación de la central introduciendo el código del instalador o desactivando con el código de propietario
• 2Pulsá dos veces la tecla P
• 3Ingresá la secuencia F2337
• 4Ingresá P NN, siendo NN un número de 32 a 47. Si el sistema cuenta con asistencia por voz, emitirá el mensaje "Por favor, oprima un canal."
• 5Alimentá el MD 70W extrayendo la cinta aislante ubicada en el portabatería
• 6Presioná la tecla TEST de la placa del MD 70W. El sistema confirmará la vinculación mediante una serie de sonidos, y si posee asistencia por voz, emitirá el mensaje “Gracias”
• 7Si disponés de más de un detector de esta línea, repetí los pasos 5 y 6 tantas veces como detectores quieras codificar
• 8Para finalizar y salir del modo de vinculación, pulsá la tecla F

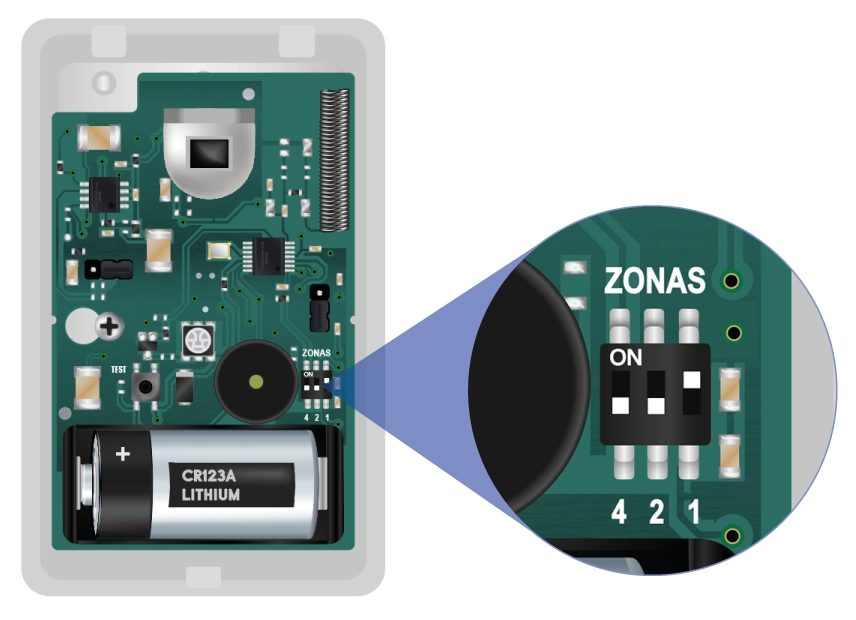

El MD 70W debe ser asignado a una zona del sistema de alarma. Para ello, el equipo cuenta con un interruptor dip switch configurable por medio de llaves. Cada una de estas posee un valor asignado y mediante distintas combinaciones se permite setear el número de zona deseado, entre 1 y 8.

ZONA	VALOR
	4	2	1
Zona 1	OFF	OFF	ON
Zona 2	OFF	ON	OFF
Zona 3	OFF	ON	ON
Zona 4	ON	OFF	OFF
Zona 5	ON	OFF	ON
Zona 6	ON	ON	OFF
Zona 7	ON	ON	ON
Zona 8	OFF	OFF	OFF

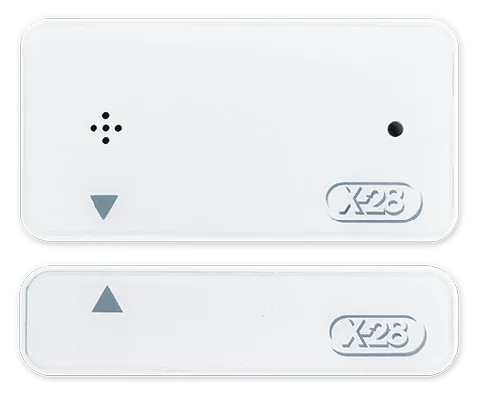

Programación del SMAGB W

Una vez que el equipo está funcionando, debés seleccionar la zona en la que se encuentra el SMAG W. Para ello, utilizá las llavecitas en la parte inferior derecha de la plaqueta. La zona en la que se encuentra el sensor está determinada por la siguiente tabla:

Antes de proceder con la codificación del sensor magnético inalámbrico, es recomendable que leas el manual del receptor inalámbrico que instalaste.

Los pasos para codificar los sensores magnéticos son los siguientes:

• 1Conectá la batería al SMAG W.
• 2Ingresá a tu receptor en modo "aprender". Como hacer esto dependerá del modelo de receptor inalámbrico o central inalámbrica que poseas. Dirigite al manual correspondiente para más información.
• 3Abrí o cerrá la abertura donde está colocado el sensor magnético.
• 4Si disponés de más de un sensor magnético, repetí el paso tantas veces como sensores quieras codificar.
• 5Para terminar el proceso, debés salir del modo “aprender” en el receptor.

Vinculación del control remoto

Para vincular el control inalámbrico TX 4R-RC, se debe ingresar en la programación del receptor inalámbrico MPI BEEPR RC-MPXH, y seguir los pasos detallados a continuación:

• 1Con el receptor inalámbrico conectado en la central mediante el conector CON-R35, accedé a la programación básica de la central.
• 2Ingresá la secuencia F2337
• 3Pulsá la tecla P
• 4Digitá el número de usuario que querés asignarle al control remoto (de 02 a 31)
• 5Hacé transmitir al control remoto pulsando cualquiera de sus teclas. El teclado confirmará la acción de vinculación
• 6Repetí los pasos 2, 3 y 4 para cada transmisor que desees vincular, asignando un número de usuario distinto para cada uno de ellos.
• 7Cuando hayas acabado de vincular transmisores, presioná la tecla F para salir de programación

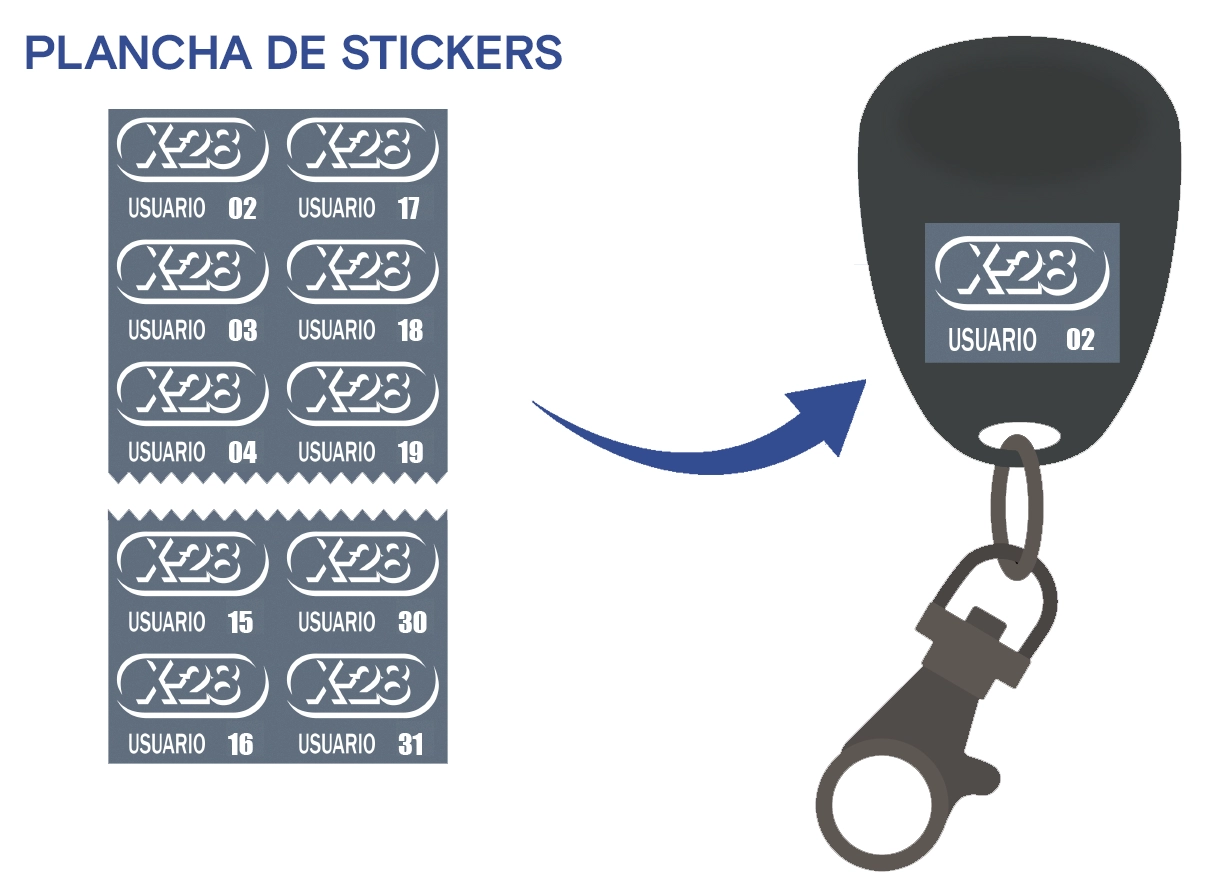

• 8Pegá en el dorso de los transmisores los stickers con el código de usuario correspondiente

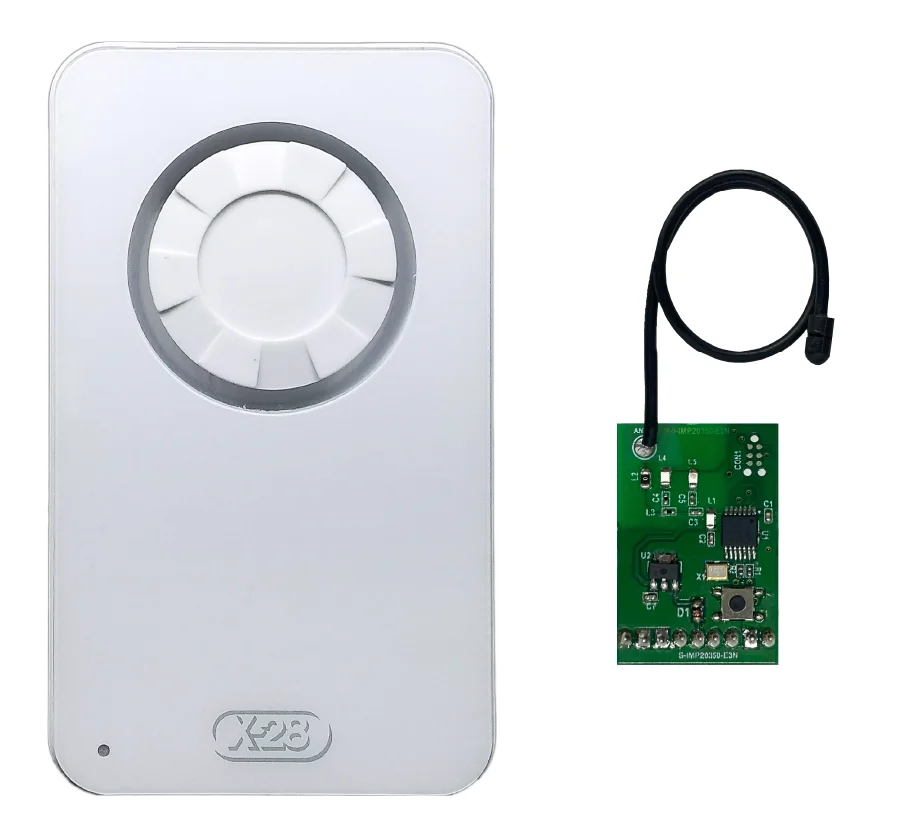

Instalación y vinculación de la sirena S 16W y TX CEN

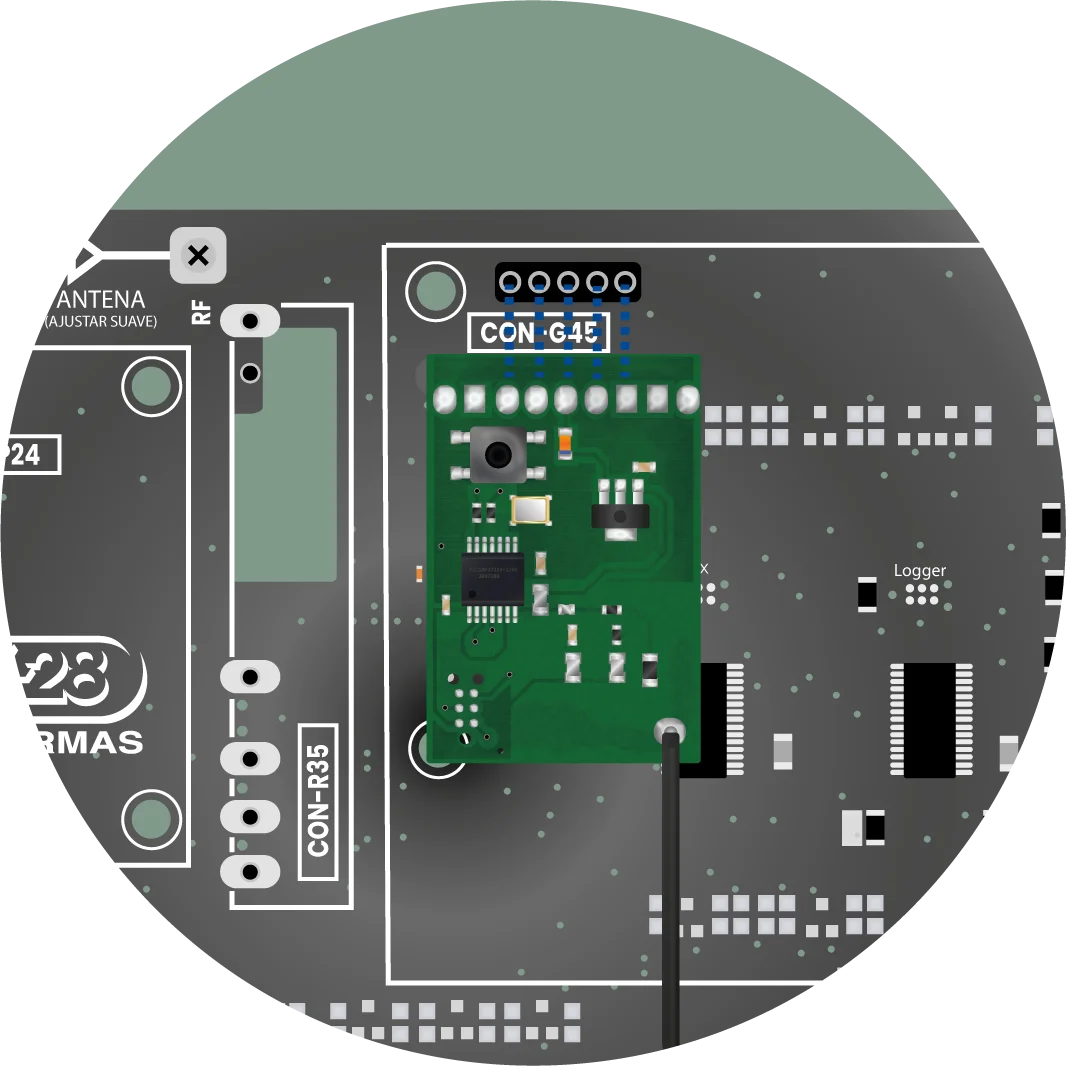

Introducí los pines de conexión del TX CEN en el conector CON-G45 de la placa de la central, para así poder vincular la S 16W.

Para vincular la S 16W con el TX CEN, seguí los pasos detallados a continuación:

• 1Presioná durante 2 segundos la tecla de vinculación de la sirena. El led rojo de la misma se encenderá
• 2Pulsá la tecla del TX CEN
• 3La sirena realizará un beep corto indicando que la operación fue exitosa
• 4Si deseás vincular más sirenas al TX CEN, repetí los pasos 1 y 2 tantas veces como S 16W quieras agregar.
• 5Oprimí la tecla F para salir de programación

Vinculación inalámbrica del teclado TMW

Para vincular el TMW con el receptor inalámbrico MPIBEEPR RC-MPXH, seguí los siguientes pasos:

• 1Accedé a programación introduciendo el código de programación de la central y luego PP.
• 2Ingresá la secuencia F2337, el sistema responde con una serie de sonidos
• 3Ingresá P NN, (siendo NN de 32 a 47) para elegir la posición en la que se registrará el equipo
• 4Oprimí cualquier tecla del TMW. El teclado ya se encuentra vinculado
• 5Si deseás vincular más teclados inalámbricos, repetí los pasos 3 y 4 para cada TMW que desees que sea aprendido por el receptor
• 6Para finalizar y salir del modo de vinculación, pulsá la tecla F

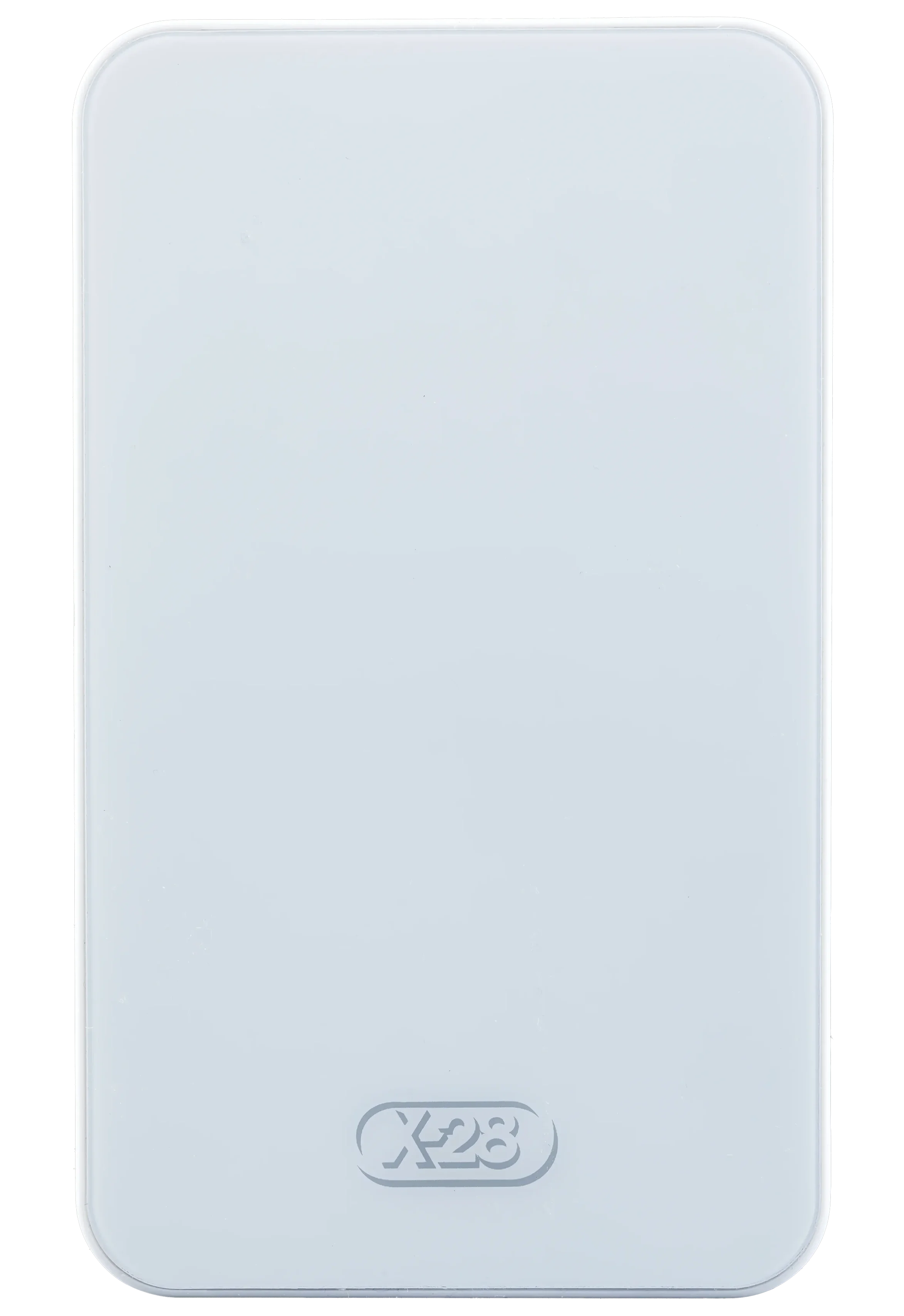

Programación del comunicador de monitoreo WIFICEL 100-MPXH

Para programar el WIFICEL 100-MPXH, colocá la tarjeta SIM en el comunicador, alimentá el equipo y seguí los pasos a continuación:

Existen dos modos de conectar el equipo a una red Wi-Fi: mediante la tecla WPS (Wi-Fi Protected Setup), para lo cual es necesario que el módem o router posean esta prestación; o bien, a través de la app Mi Alarma X-28.

• 1Presioná el botón de WPS en tu módem o router. El mismo suele identificarse con las siglas WPS o bien con el siguiente símbolo .
• 2Mantené presionada la tecla WPS del comunicador durante 5 segundos para ingresar en modo AP.
• 3Volvé a presionar la tecla WPS de WIFICEL 100-MPXH durante 5 segundos.
• 4El equipo ingresa en modo WPS y el led indicador de la red Wi-Fi destellará en color verde de forma rápida.
• 5Una vez establecida la conexión, el led mencionado previamente debe quedar encendido en color verde.

De esta forma, el WIFICEL 100-MPXH se habrá conectado a la red Wi-Fi sin necesidad de configurar el nombre de la red y su contraseña.

Luego de crear una cuenta en la aplicación de Mi Alarma X-28 y añadir el WIFICEL 100-MPXH a la misma, para conectar el comunicador a la red Wi-Fi a través de la app, se debe proceder de la siguiente manera.

• 1Ingresá el equipo en modo AP. Para ello, mantené presionada la tecla WPS del WIFICEL 100-MPXH durante 5 segundos, el led de señalización Wi-Fi comenzará a emitir dos destellos lentos en color verde.
• 2Conectate con tu smartphone a la red Wi-Fi que genera automáticamente el WIFICEL 100-MPXH. El nombre de la red comienza con WCOM_, seguido de cuatro números. Para esto, dirigite a la configuración de internet y redes de tu teléfono móvil y seleccioná la red mencionada.
• 3Una vez que conectaste tu móvil a la red que generó el WIFICEL 100-MPXH, introducí en la app los datos de la red Wi-Fi hogareña a la cual deseás que se conecte el equipo. Si tu dispositivo móvil posee un sistema operativo Android, podrás seleccionar la red Wi-Fi desde un listado, y luego solo deberás ingresar la contraseña. Por el contrario, si tu móvil es iOS, deberás introducir tanto el nombre de la red como la contraseña de esta.
• 4Pulsá Conectar para completar la conexión.

Desde la programación avanzada podés configurar una gran cantidad de parámetros. Para conocerlos, dirigite al manual del producto.
El comunicador WIFICEL 100-MPXH ofrece una serie de programaciones que permiten personalizar y acceder a diversas funciones y características del equipo. Estas programaciones se realizan desde cualquier teclado del sistema.
Existen dos modos de acceder a las programaciones del equipo:

• 1Presioná 4 veces la tecla WPS del equipo.
• 2Presioná PP en el teclado.
• 3Mantené presionada la tecla P durante 2 segundos.

• 1Ingresá el código del instalador o desactivá con el código de propietario.
• 2Presioná PP en el teclado para ingresar en la programación de la central.
• 3Introducí la secuencia F WCOM (siendo WCOM el mnemónico de 9266) en el teclado.
• 4Ingresá PP.
• 5Mantené presionada la tecla P durante 2 segundos.

Una vez ingresado el equipo en el modo de programación, para verificar el nivel de señal de la red Wi-Fi y celular:

• 1Ingresá la secuencia P 888.
• 2Observá los niveles de señal en la pantalla del TLCD-MPXH.
• 3Pulsá F para salir de la programación.

Después de haber conectado el equipo y configurado los ajustes iniciales, es necesario verificar el estado de los leds de señalización para asegurarse de que todo esté funcionando de manera adecuada.
El equipo cuenta con tres leds distintos: un led de estado general, un led de estado de Wi-Fi y un led de estado de red celular.

• 1Si el equipo se conectó exitosamente a la red Wi-Fi y a la red celular, ambos leds deben encontrarse encendidos en color verde.
• 2El led Cloud realizará un destello verde cada un segundo, indicando que el comunicador se conectó a la nube y está esperando conexión con la central de monitoreo.
• 3En este punto ya es posible establecer la conexión entre el comunicador y la central de monitoreo. Para hacerlo, comunicate con la Central CUIDAR llamando al 0810 555 5666.
• 4Una vez que el equipo se encuentre dado de alta en la Central CUIDAR, el led Cloud permanecerá encendido en color verde, indicando que se encuentra conectado a la nube y a la central de monitoreo.

Introducción

Esta guía te acompañará durante el proceso de instalación y configuración de tu kit de X-28 Alarmas.
Encontrarás consejos de instalación, descripción de los productos, diagramas de conexión, procesos de configuración y especificaciones técnicas.
Ante cualquier duda, dirigite al manual correspondiente de cada uno de los productos que componen el pack.

Composición del kit

Identificación de las partes

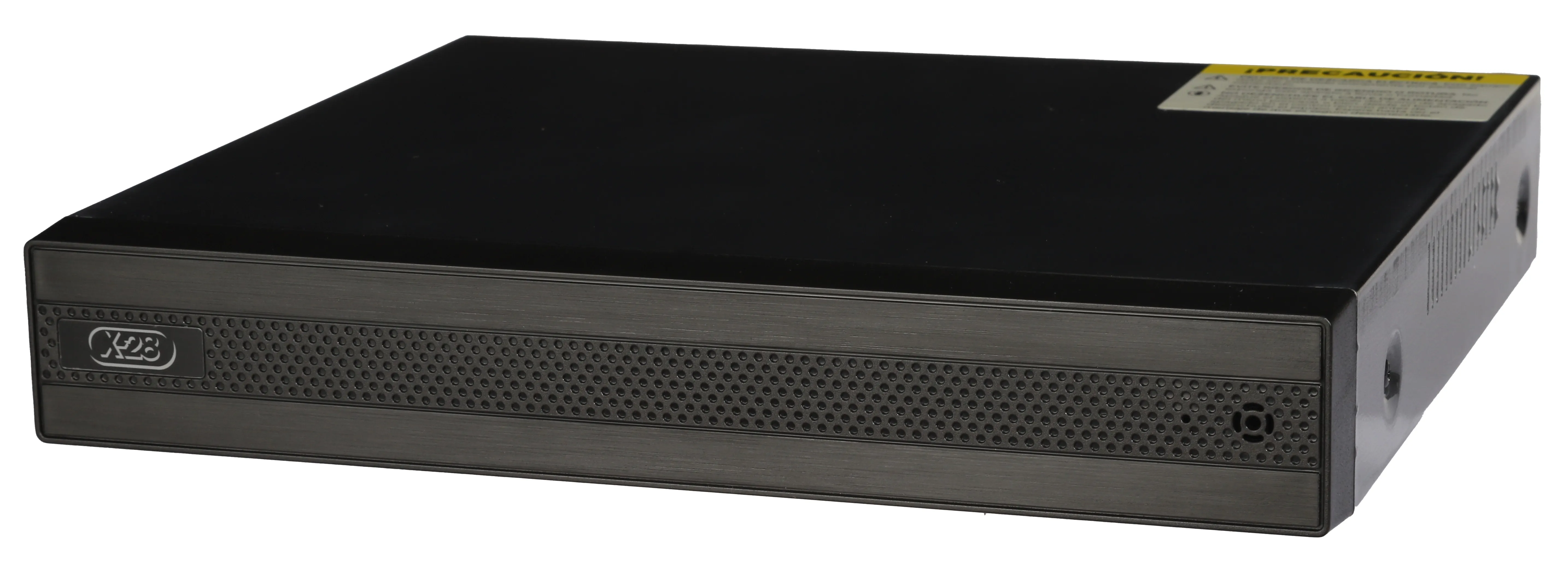

Grabador de video de 8 puertos PoE para cámaras IP, con conexión P2P.

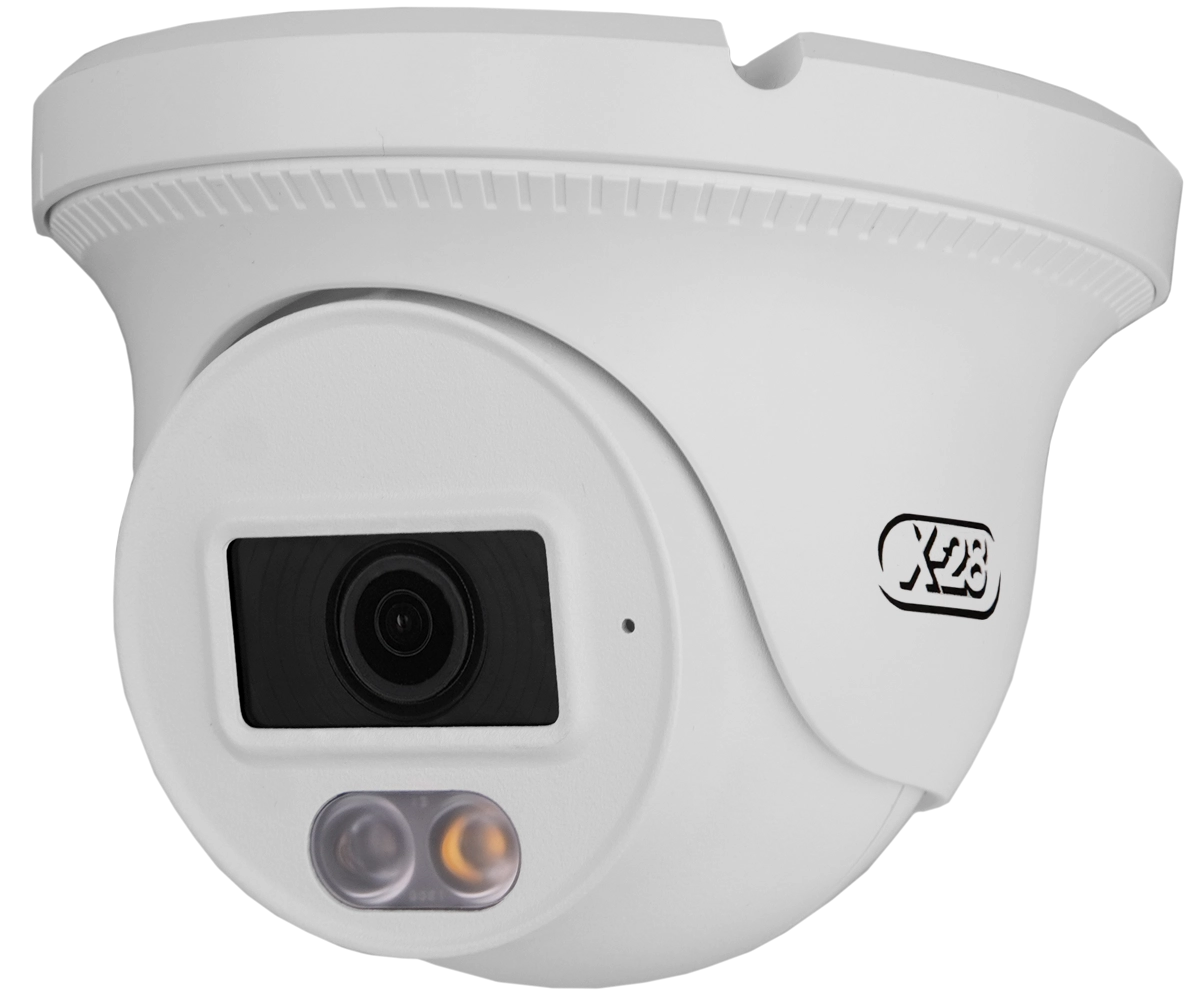

Cámara IP tipo domo Full HD (1080p) de 2 megapíxeles con lente fijo de 2,8 mm y ángulo de visión de 95°, compatible con conexión PoE. Gabinete resistente a incidencias climáticas, LED de iluminación blanca y alcance infrarrojo de hasta 20 metros.

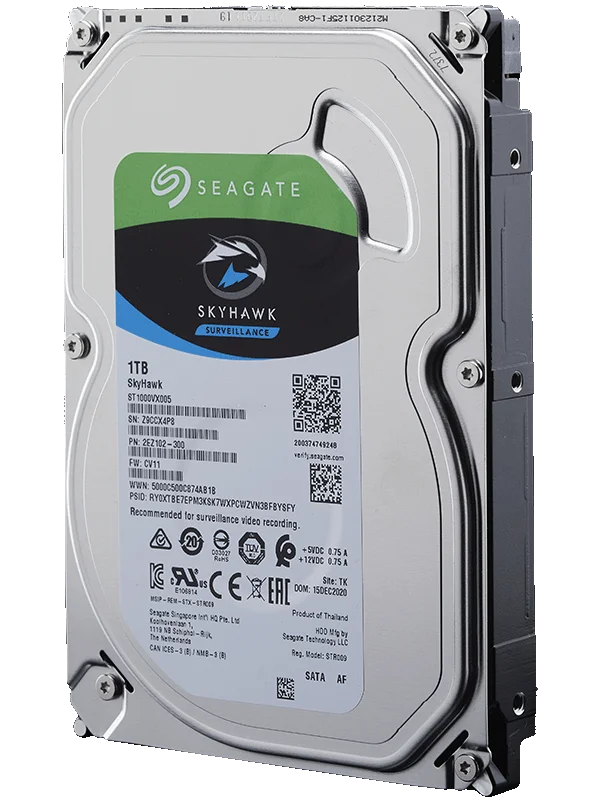

Disco rígido Seagate modelo Skyhawk de 1 TB de capacidad. Especialmente diseñado para sistemas de videovigilancia.

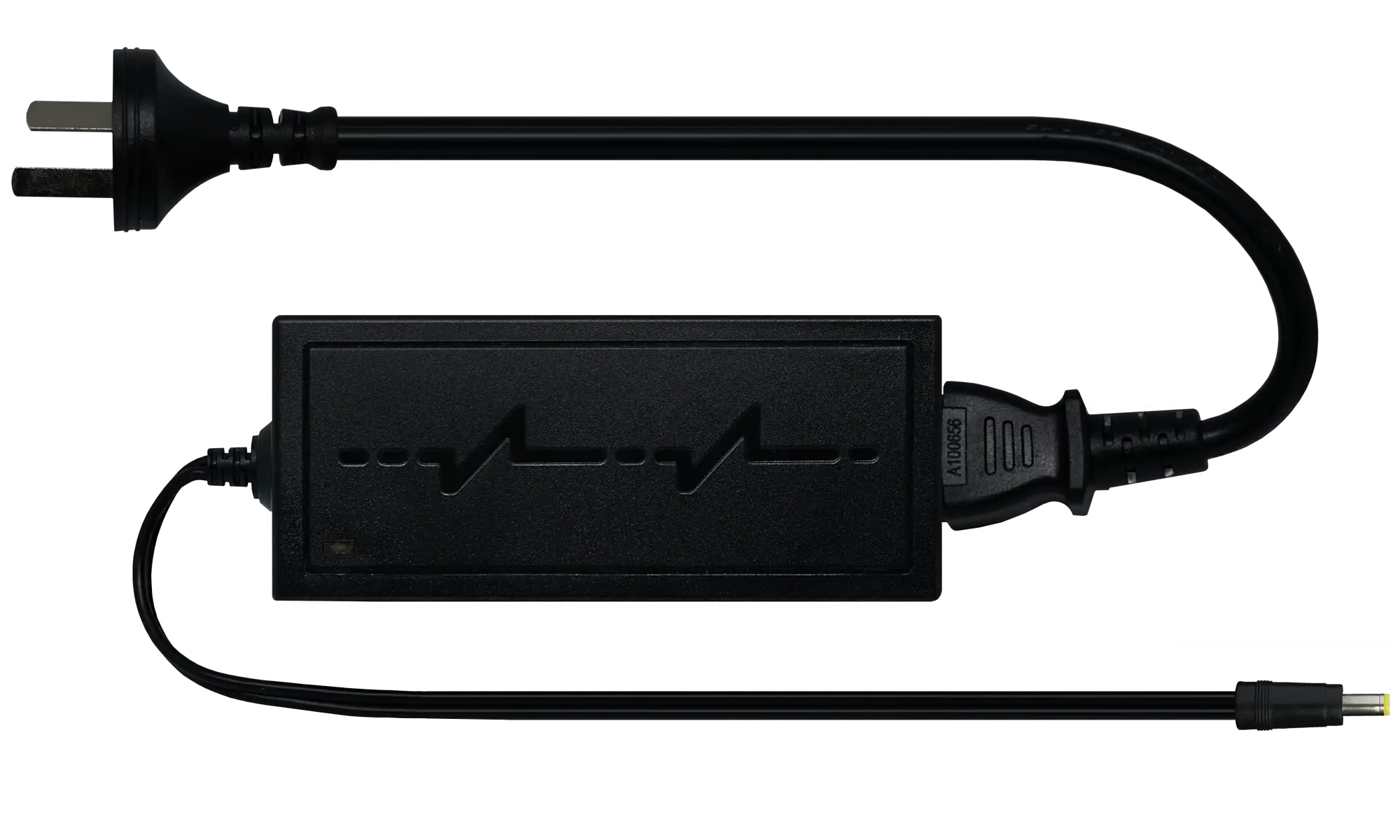

Fuente de alimentación switching de 48 VCC y 2 A para la alimentación del grabador NVR.

Precauciones

• •Antes de utilizar cualquier producto del pack, se recomienda leer atentamente el manual de cada uno de ellos.
• •Asegurate de utilizar el voltaje adecuado para alimentar cada uno de los dispositivos.
• •Evitá golpear o dejar caer los equipos.
• •No instales las cámaras en lugares de temperaturas extremas, ni donde puedan estar expuestas a radiación electromagnética.
• •Para evitar que las cámaras se recalienten, es necesario que se encuentren instaladas en un lugar con ventilación.
• •En caso de que algún producto no funcione correctamente, comunicate con X-28 Alarmas o con tu instalador de confianza. No intentes desarmar ninguno de los equipos.

Instalación de discos

Uno de los componentes fundamentales de un sistema de CCTV, es el disco rígido. Este se encargará de almacenar toda la información del sistema de cámaras.
Seguí las instrucciones a continuación para una correcta instalación:

• 1Quitá los tornillos que se encuentran en la parte posterior y laterales del equipo.
• 2Retirá la tapa metálica del grabador.
• 3Colocá el disco rígido haciéndolo coincidir con los agujeros de la base, introducí los tornillos y ajustalos firmemente.
• 4Luego conecta los cables SATA POWER y SATA en los respectivos conectores del disco y la placa interna del grabador.
• 5Por último, volvé a colocar la tapa metálica y ajustala mediante los tornillos.

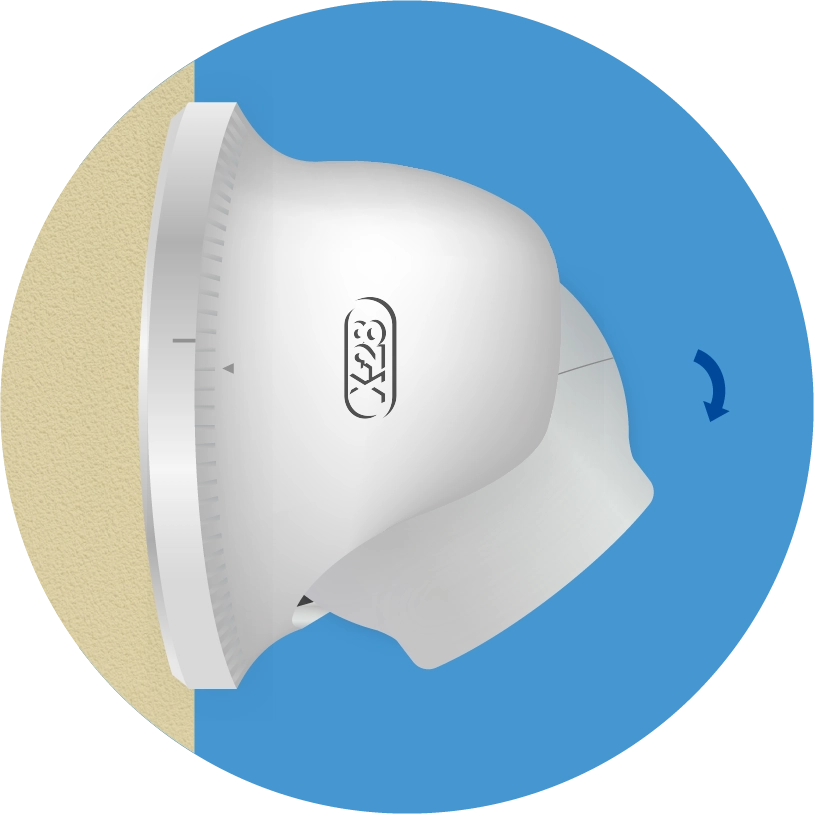

Montaje de la cámara

La cámara puede ser montada directamente en el techo o cielo raso, o bien, sobre la caja de conexión CCTV. Para cualquiera de los casos, seguí las instrucciones a continuación para una correcta instalación:

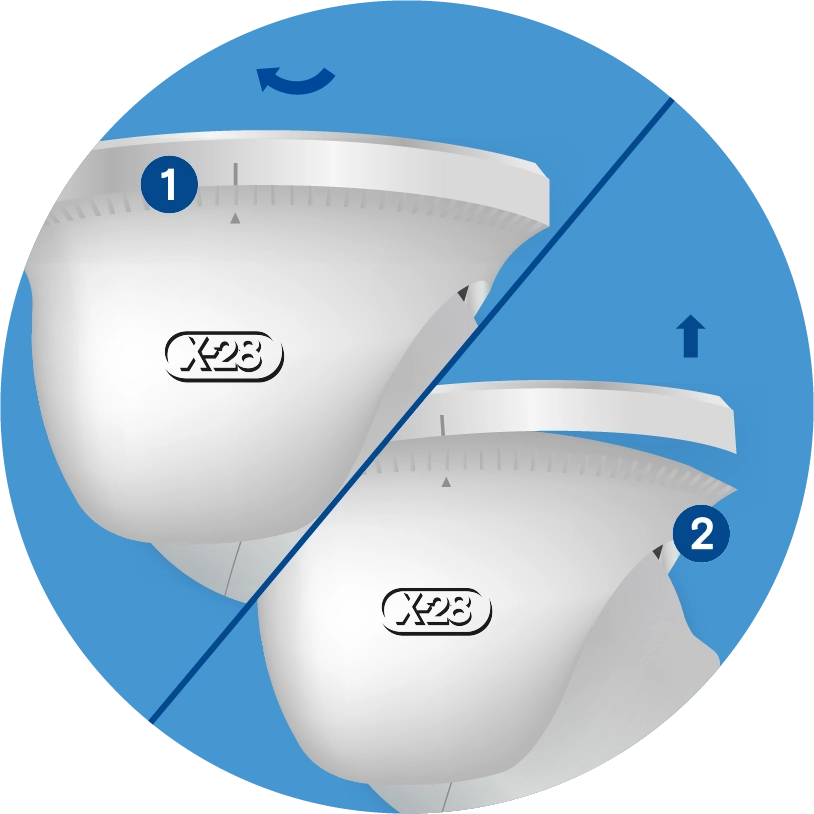

• 1Girá la base de la cámara hasta coincidir la muesca de la misma con la del cuerpo de la cámara.
• 2Con ambas partes alineada, hacé presión para levantar el lado de la cámara indicado en la imagen, y separar la base del resto de la cámara.

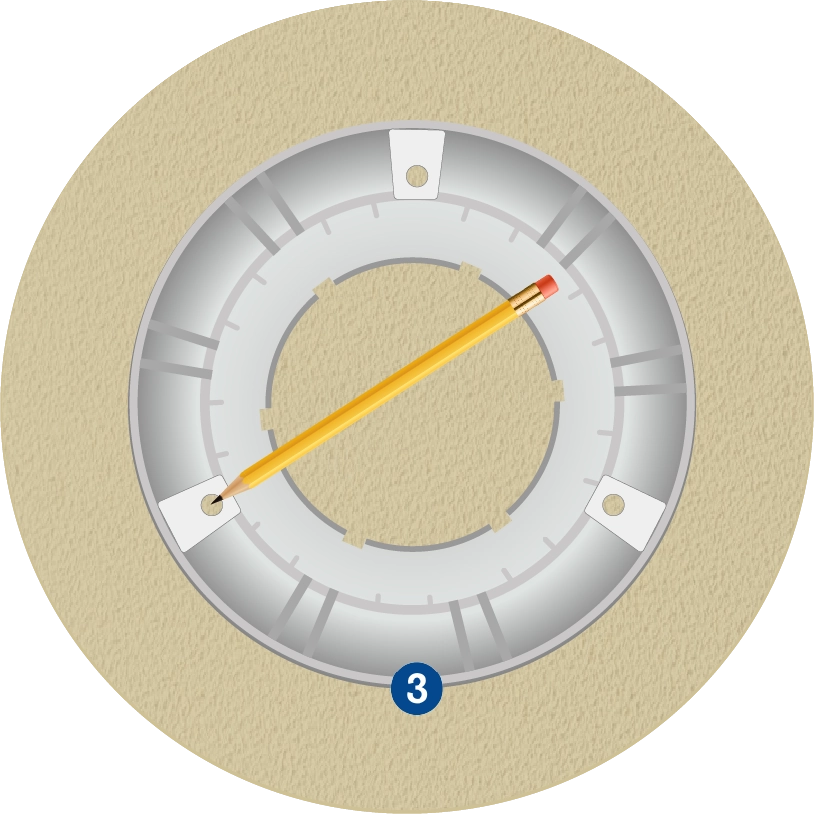

• 3Presentá la base en la superficie que desees instalarla y marcá la posición de los agujeros para los tornillos.

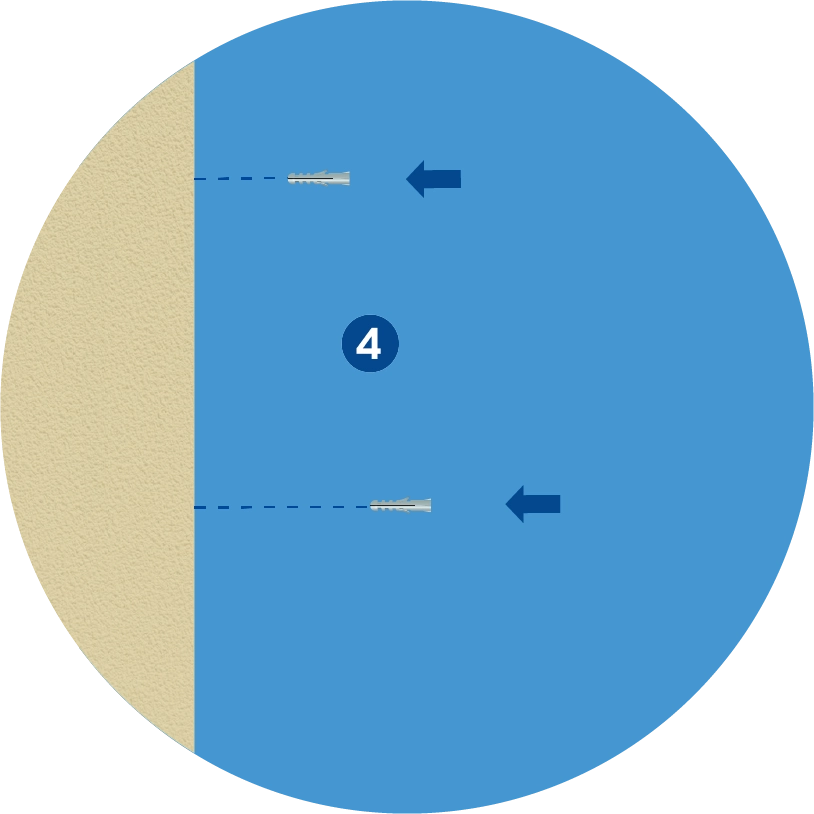

• 4Realizá las perforaciones y colocá los tarugos suministrados con el producto.

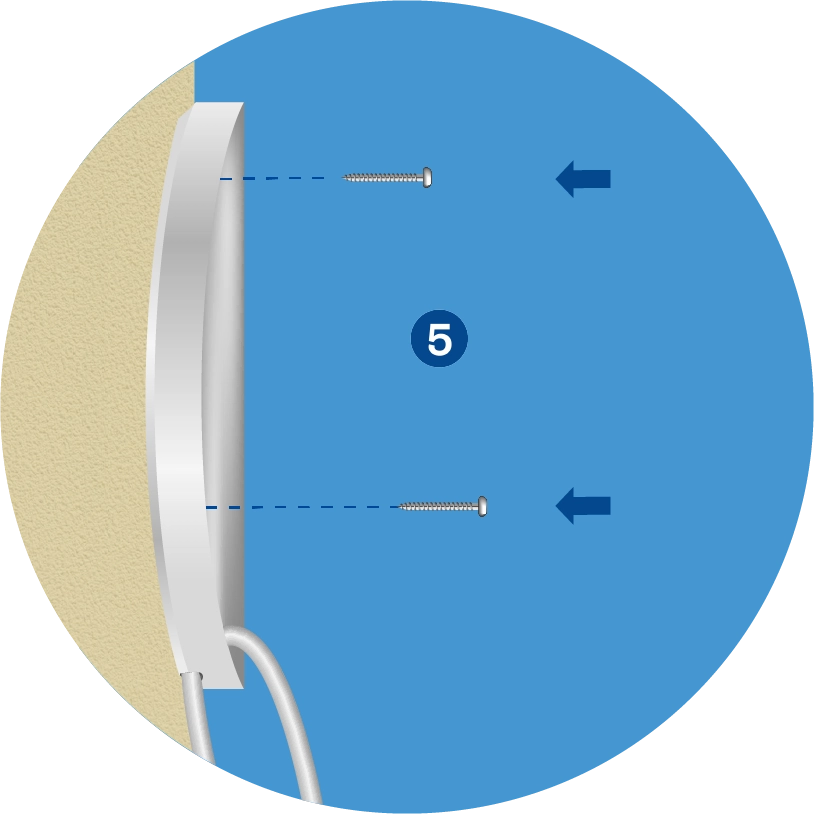

• 5Pasá el cable de la cámara por dentro de la base de montaje y luego montá la base en su posición.
• 6Introducí los tornillos a través de los orificios de la base, y ajustalos de forma firme.
• 7Volvé a colocar el cuerpo de la cámara, haciendo coincidir nuevamente las muescas y hacé presión hasta que traben.
• 8Por último, orientá la cámara en la posición deseada.

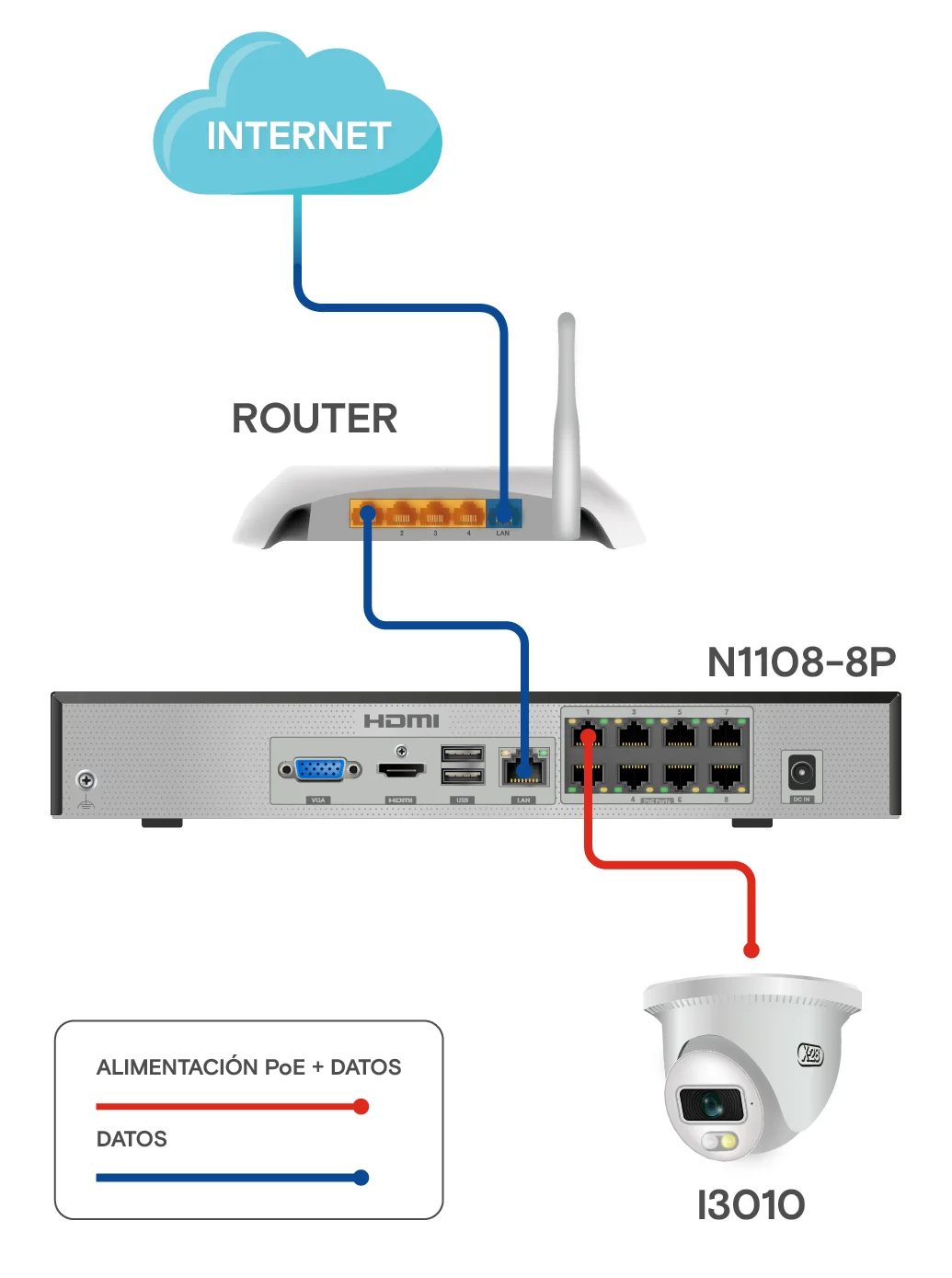

Conexión

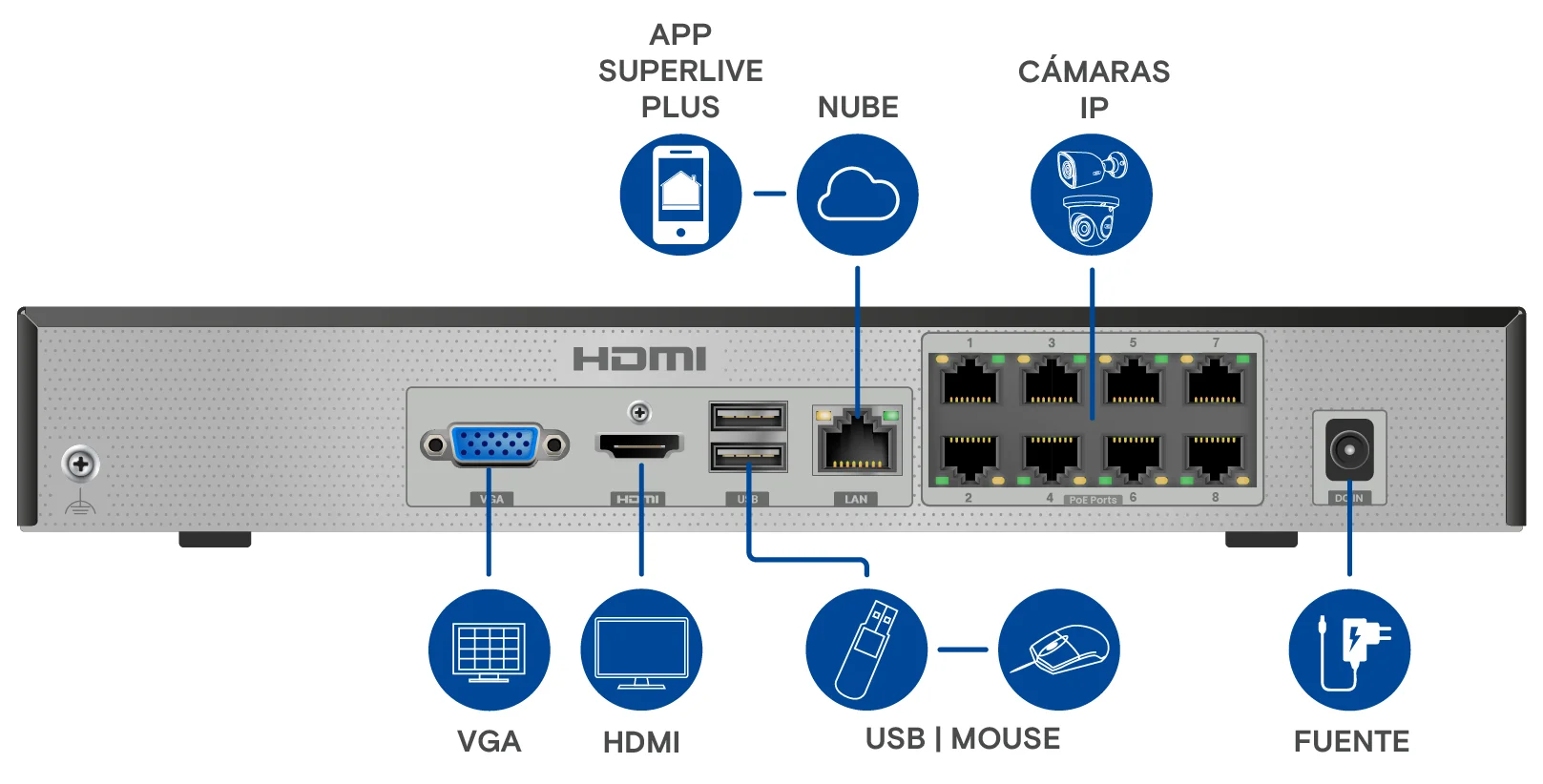

El panel posterior del equipo ofrece diversas opciones de conectividad, permitiendo personalizar y optimizar el sistema de videovigilancia según las necesidades específicas de cada instalación. Entender y utilizar eficientemente estas conexiones es esencial para garantizar un rendimiento óptimo del NVR y del sistema de videovigilancia en general.
A continuación, se presenta una guía detallada de cada tipo de conexión disponible en el panel posterior:

Puertos PoE (Power over Ethernet)
Los puertos PoE en el grabador ofrecen una solución integrada para conectar las cámaras IP, proporcionando tanto alimentación eléctrica como transferencia de datos a través de un solo cable Ethernet. Esta funcionalidad simplifica la instalación, eliminando la necesidad de fuentes de alimentación adicionales para cada cámara.

HDMI (Interfaz Multimedia de Alta Definición)
La salida HDMI proporciona una conexión de alta definición para la transmisión de video y audio en un solo cable.
Ideal para la conexión directa a monitores y televisores, la interfaz HDMI ofrece una reproducción nítida y de alta calidad, garantizando una experiencia de visualización óptima para la supervisión en tiempo real y la reproducción de grabaciones en el sistema de CCTV.

DC 48V (Conector de fuente de alimentación)
El conector DC 48V es la entrada de alimentación principal del grabador, mediante la cual se proporciona la energía necesaria para su funcionamiento. Asegurate de utilizar la fuente de alimentación proporcionada con el equipo o una que cumpla con las especificaciones eléctricas necesarias.

VGA (Video Graphics Array)
La salida VGA es una interfaz analógica que transmite señales de video. Permite conectar el grabador a monitores o pantallas que utilizan VGA, brindando una solución confiable para la visualización de video en situaciones donde HDMI no está disponible.

LAN (Red de Área Local)
La interfaz LAN proporciona la conexión de red al NVR, permitiendo la comunicación eficiente con otros dispositivos en la red local. Es esencial para el acceso remoto, la transferencia de datos y la interconexión con cámaras de vigilancia, u otros componentes de la red de videovigilancia.

USB (Universal Serial Bus)
El puerto USB del grabador permite la conexión de dispositivos externos, como mouses, teclados, u otros periféricos compatibles.

PoE (Power over Ethernet) es una tecnología que integra la alimentación eléctrica en una infraestructura de red local (LAN) convencional. Esta tecnología posibilita la entrega de energía eléctrica a un dispositivo de red, como por ejemplo una cámara IP, utilizando el mismo cable que se emplea para la transmisión de datos en la red.

El esquema de conexiones para un cable de alimentación a través de Ethernet (PoE) se regula mediante dos estándares, conocidos como T568A y T568B. Estos estándares ofrecen pautas específicas para la disposición de los cables al terminar conexiones en enchufes y conectores RJ45 de ocho posiciones.
Se aconseja seguir el estándar T568B, el cual se describe a continuación, para asegurar una correcta construcción de los cables y garantizar una disposición normalizada de los conductores.

• 1Naranja - blanco: Rx +
• 2Naranja: Rx -
• 3Verde - blanco: Tx +
• 4Azul: DC +

• 5Azul - blanco: DC +
• 6Verde: Tx-
• 7Marrón - blanco: DC -
• 8Marrón: DC -

En este esquema de conexión, las cámaras IP establecen una conexión directa con el NVR mediante los puertos PoE, los cuales permiten la transmisión de datos y, simultáneamente, suministran energía eléctrica. El NVR, a su vez, se conecta al router para integrar el sistema de CCTV a la red.
Este escenario permite que las cámaras IP envíen su señal de video al NVR, que actúa como una unidad central de grabación y gestión de video, mientras que la conexión al router dispone la integración a la red y posibilita el acceso remoto desde dispositivos externos.

Añadir la cámara al grabador

Si tu grabador es compatible con PoE (Power over Ethernet), la cámara se configurará automáticamente luego de realizar el conexionado.
Por otro lado, si el grabador no cuenta con tecnología PoE integrada, la cámara IP puede ser añadida al grabador de dos modos distintos:

A - Durante el inicio del grabador a través del Asistente de Configuración
Podés añadir la cámara IP al grabador utilizando el Asistente de Configuración (Configuration Wizard) que se ejecuta cada vez que se inicia el equipo grabador.
B - Desde el menú de ajustes una vez iniciado el sistema
Si el grabador ya se encuentra inicializado, podés agregar la cámara IP accediendo directamente al Menú de Ajustes del equipo grabador.

Al iniciar el asistente de configuración, asegurate de tildar las opciones Obtener una dirección IP automáticamente y Obtener DNS automáticamente, tal como se observa en la imagen.
Esto permitirá que el módem/router administre adecuadamente las conexiones del XVR/NVR y las cámaras, evitando conflictos con otros dispositivos como computadoras e impresoras.

• 1En la sección Añadir cámara, se mostrarán automáticamente las cámaras IP detectadas en la red local.
• 2Desde la opción Editar, es posible modificar la dirección IP, la máscara de subred, el Gateway y la contraseña. De fábrica, la contraseña predeterminada es 123456.
• 3Para añadir una cámara del listado hacé clic en el ícono Añadir, o bien cliqueá la opción Añadir todo para añadir todas las cámaras disponibles.
• 4Una vez añadidas, aparecerán en la parte inferior de la pantalla, donde podés verificar su estado, que debería indicar En línea, si todo salió correctamente.
• 5Desde la opción Editar es posible ingresar un nombre que identifique al canal de cada una de las cámaras.
• 6Se recomienda anotar la dirección IP de cada cámara para acceder a ella directamente mediante un navegador web IE o a través de programas en PC o Mac, en caso de ser necesario.

• 1Ingresá al Menú inicio y luego a la opción Ajustes.
• 2Seleccioná la opción Cámara y luego Añadir cámara.
• 3Desde la opción Editar, es posible modificar la dirección IP, la máscara de subred, el Gateway y la contraseña. De fábrica, la contraseña predeterminada es 123456.
• 4Para añadir una cámara del listado hacé clic en el ícono Añadir, o bien cliqueá la opción Añadir todo para añadir todas las cámaras disponibles.
• 5Una vez añadidas, aparecerán en la parte inferior de la pantalla, donde podés verificar su estado, que debería indicar En línea, si todo salió correctamente.
• 6Desde la opción Editar es posible ingresar un nombre que identifique al canal de cada una de las cámaras.
• 7Se recomienda anotar la dirección IP de cada cámara para acceder a ella directamente mediante un navegador web IE o a través de programas en PC o Mac, en caso de ser necesario.

Configuración rápida del NVR

Al alimentar o iniciar por primera vez el NVR, verás en pantalla el Asistente de configuración inicial, el cual te guiará para configurar rápidamente el equipo.

A continuación se detallan los pasos a seguir.

El asistente te permite elegir el idioma y la región de donde se utiliza el equipo. De forma predeterminada, viene configurado en idioma Español (Spain) y en el país Argentina.

El equipo mostrará un texto con las bases y condiciones que deben ser aceptadas para continuar con la configuración.

El NVR está configurado con la zona horaria GMT-03, que corresponde a Argentina. Si estás en otro país, podés modificarla por la que corresponda.
Verificá que el formato de la fecha sea Día/Mes/Año, y que en la celda Síncrono figure la opción NTP (no manual).

Se recomienda realizar la configuración inicial siguiendo los pasos del asistente sin cambiar en esta instancia los datos de acceso, a fin de agilizar la puesta en marcha. Una vez iniciado el equipo, podés modificar todos los parámetros de seguridad desde el menú Cuentas y permisos.

Tildá el casillero de inicio automático para facilitar la operación del NVR. Al hacer clic en el botón Sig (Siguiente) aparecerá una advertencia de seguridad, en la cual debés seleccionar la opción Cancelar.

Si decidís cambiar la contraseña en este paso, para el usuario admin la contraseña de fábrica es 123456. Se recomienda cambiarla por otra que contenga letras (mayúsculas y/o minúsculas) y números.
De todos modos, recordá seguir todas las instrucciones del paso Cuentas y permisos.

En caso de que pierdas la clave o no la recuerdes, podés crear una pregunta única y su respuesta, para que en un hipotético caso, puedas recuperar la contraseña y resetearla de fábrica (123456).

Si el disco que conectaste al NVR funciona correctamente, aparecerá automáticamente en esta pantalla, tal como se ve en la imagen siguiente.

En esta instancia, se recomienda siempre formatear el disco, para ello:

• 1Hacé clic en la opción Formatear.
• 2El sistema te pedirá el usuario y contraseña por cuestiones de seguridad. Una vez ingresados, el proceso tardará unos pocos segundos.

El asistente de configuración Wizard es una guía de configuración asistida, recomendada para los usuarios que realizan este proceso por primera vez. Mediante el uso del asistente, el sistema guia al usuario paso a paso en la instalación y configuración del equipo.

Asegurate que estén tildados los casilleros “Obtener dirección IP automáticamente” y Obtener DNS automáticamente, tal como se muestra en la imagen.
Esto permitirá que el Router administre la conexión a internet del NVR sin generar conflictos con otros dispositivos, tales como computadoras e impresoras, entre otros.

Si poseés una o más cámaras IP conectadas a la red, aparecerán listadas en la parte superior. Hacé clic en + para añadirlas.

El NVR permite seleccionar entre diferentes modos de grabación. Como se observa en la imagen a continuación, existen diferentes combinaciones.
Se recomienda mantener la opción de fábrica, para que el sistema registre todos los distintos tipos de eventos posibles (movimiento, disparos de alarma, etc).

Para habilitar la conexión P2P y el uso de la aplicación Superlive Plus, tildá el casillero NAT. Esto te permitirá visualizar las cámaras en celulares y otros dispositivos móviles.
En el centro de la pantalla aparecerá el código QR. Por favor, registrá este código en la Guía de instalación de la aplicación, para facilitar luego la configuración de las cámaras en dispositivos móviles.
Al pulsar Confirmar, finalizará el asistente de configuración rápida y se mostrará el video en vivo de todas las cámaras conectadas.

En caso de que necesites acceder a esta pantalla posteriormente, para escanear o registrar el código QR, podés hacerlo de la siguiente manera:

• •Ingresá en Ajustes > Red > NAT

Especificaciones de alarma

• •32 zonas de tecnología MPXH
• •Protección ante eventos de robo, asalto, incendio, pánico, sabotaje y emergencias médicas
• •Compatible con toda la línea MPXH
• •Operable desde toda la línea de teclados de X-28 Alarmas y transmisores remotos para residencias
• •Zócalos para módulos plug-in
• •Capacidad para almacenar hasta 30 usuarios y códigos personales
• •Compatible con la app Mi Alarma X-28 mediante los comunicadores de la línea WIFICOM, WIFICEL y COM30-MPXH
• •Tensión de alimentación: 220 VCA
• •Consumo máximo de potencia: 25 Watts
• •Consumo máximo sobre tensión de alimentación: 115 mA
• •Consumo máximo sobre 12 V AUX1: 3 A
• •Consumo máximo sobre 12 V AUX2: 3 A
• •Dimensiones: 269 mm de ancho | 255 mm de alto | 90 mm de profundidad
• •Grado de protección y tipo de aislamiento eléctrico: Clase II
• •Temperatura de operación: -10 °C a 50 °C
• •Temperatura de almacenamiento: -20 °C a 60 °C

• •Comunicación de eventos de monitoreo mediante red Wi-Fi con respaldo por red celular GPRS/LTE
• •Compatible con la app Mi Alarma X-28, desde la cual podés comandar tu alarma y recibir notificaciones de eventos (batería baja, corte de red, etc.)
• •Compatible con toda la línea MPXH
• •Compatible con redes Wi-Fi de 2,4 GHz
• •Leds indicadores de estado de conexión Wi-Fi, celular y conexión con la nube
• •Tensión de alimentación: 12 VCC
• •Temperatura de operación: 0 ºC a 50 ºC
• •Temperatura de almacenamiento: 0 ºC a 60 ºC
• •Consumo medio: 110 mA
• •Consumo máximo: 140 mA
• •Dimensiones: 73 mm de ancho | 125 mm de alto | 25 mm de profundidad

• •Compatible con toda la línea inalámbrica
• •Diseño ultra delgado
• •Teclas con confirmación sonora
• •Muy bajo consumo
• •Alimentado por batería propia CR 2032
• •Indicador de batería baja incorporado
• •Extraordinario alcance de operación
• •Tensión de alimentación: 3 VCC
• •Duración de la batería CR 2032: más de 5 años
• •Alcance: 35 metros
• •Temperatura de operación: -10 °C a 50 °C
• •Temperatura de almacenamiento: -20 °C a 60 °C
• •Dimensiones: 120 mm de alto | 80 mm de ancho | 8 mm de profundidad

• •Compatible con toda la línea MPXH e inalámbrica
• •Acepta una gran cantidad de sensores inalámbricos y controles remoto
• •Sistema de multi-codificación denominado multi-aprendecódigo mediante el cual el receptor aprende o reconoce a todos los distintos tipos de transmisores que actuarán sobre él
• •Circuito anti-scan que bloquea al receptor en caso de recibir señal de un eventual generador de códigos que intente confundirlo
• •Compatible con la línea de transmisores registrables rolling code
• •Temperatura de operación: -10 ˚C a 50 ˚C
• •Dimensiones: 65 mm de largo | 10 mm de ancho | 10 mm de profundidad

• •Compatible con toda la línea inalámbrica
• •Procesador digital de señales (DMA)
• •Radio de cobertura de 15 metros
• •Detección de zona cero
• •Selector de zona y pulsos
• •Duración de batería de más de 3 años
• •Tensión de alimentación: 3 VCC
• •Consumo: 15 μA
• •Temperatura de operación: -10 °C a 60 °C
• •Temperatura de almacenamiento: -20 °C a 60 °C
• •Dimensiones: 84 mm de alto | 52 mm de ancho | 33 mm de profundidad

• •Compatible con toda la línea inalámbrica
• •Gran alcance de operación
• •Tamaño compacto y reducido
• •Alimentado por dos baterías CR2032 (incluidas), sin necesidad de alimentación externa
• •Indicador de batería baja incorporado
• •Muy bajo consumo y gran autonomía
• •Tensión de alimentación: 3VCC
• •Vida útil de las baterías: 2 años aproximadamente
• •Temperatura de operación: -10ºC a 50ºC
• •Temperatura de almacenamiento: -20ºC a 60ºC.
• •Dimensiones parte A: 53 mm de alto | 27 mm de ancho | 15 mm de profundidad
• •Dimensiones parte B: 13 mm de alto | 27 mm de ancho | 15 mm de profundidad

• •Gran alcance del enlace inalámbrico
• •Impacto acústico de 100 dB
• •Volumen programable
• •Señalizaciones sonoras, anunciador y timbre
• •Sonido diferenciado para disparos por robo o por incendio
• •Diseñada para ser montada en interiores
• •Tensión de alimentación: 3 VCC
• •Duración de las baterías: más de 5 años
• •Alcance de operación sin obstáculos mediante: 50 metros
• •Temperatura de operación: -10 ºC a 50 ºC
• •Temperatura de almacenamiento: -20 ºC a 60 ºC
• •Dimensiones: 73 mm de ancho | 125 mm de alto | 25 mm de profundidad

• •Permite comandar una gran cantidad de sirenas inalámbricas
• •Compatible con todas las centrales de la línea N
• •Instalación sencilla
• •Gran alcance de operación
• •Tensión de alimentación: 5 VCC
• •Consumo en estado de reposo: 650 µA
• •Consumo al transmitir: 10 mA
• •Temperatura de operación: -10 ºC a 50 ºC
• •Temperatura de almacenamiento: -20 ºC a 60 ºC
• •Dimensiones: 23 mm de ancho | 35 mm de largo | 11 mm de alto de los pines

• •4 canales de transmisión
• •Teclas Estoy, Me voy, Desactivar, Activación silenciosa y pánico
• •Compatible con la línea de receptores registrables rolling code

Especificaciones de videovigilancia

• •Permite conectar hasta 8 cámaras IP mediante puertos PoE
• •Compresión de video: H.265
• •Sistema operativo Linux
• •Accesible mediante la app SuperLive Plus
• •Conexión P2P
• •Funciones de detección de movimiento por software
• •Incluye fuente de alimentación
• •Compatible con discos rígidos de hasta 8 TB
• •Menú en español operable mediante mouse

• •Gabinete plástico y metálico antivandálico con grado de protección IP67
• •Alta resolución y sensibilidad
• •Escaneo progresivo (CMOS) para una perfecta captura de imágenes en movimiento
• •Alimentación mediante el cable de RED (PoE) o conector 12 VCC
• •Micrófono incorporado
• •Leds de iluminación blanca e infrarroja

I3010

Características

Full HD

Resolución

Cámara IP

Water proof IP67

Gabinete metal/plástico

Smart Dual Light

Detección de movimiento

Reducción de ruido

Ángulo de visión

H.265

Protocolo Onvif

Interfaz web

Condiciones de trabajo

Alcance IR 20m

Día - noche

Alimentación PoE

N1108-8P

Características

OS Linux

8 canales PoE

H.265

Disco Rígido 8 Tb

Detección de movimiento

Conexión de 100Mbps

App Celular

Conexión P2P

Código QR

Protocolo Onvif

HDMI / VGA

VMS

USB x 2

Playback
