Descripción

Pulsador programable para aviso de asalto, incendio, pánico, ayuda silenciosa o emergencia médica.

• •Compatible con toda la línea MPXH
• •Pulsador y led incorporados
• •Configuración para cinco tipos de disparo
• •Muy bajo consumo

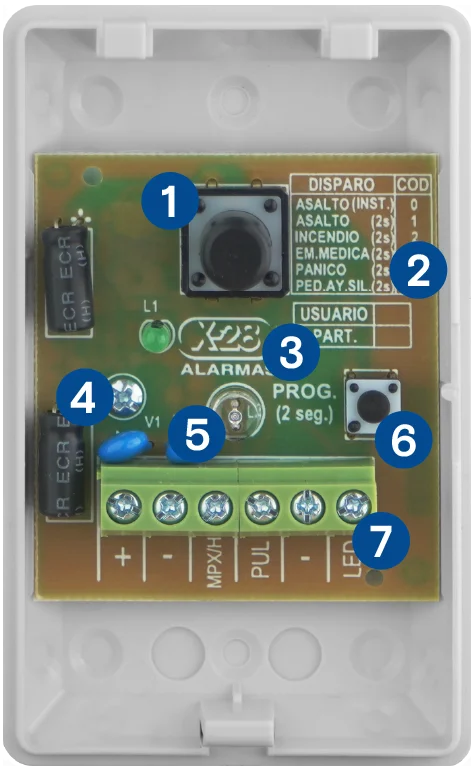

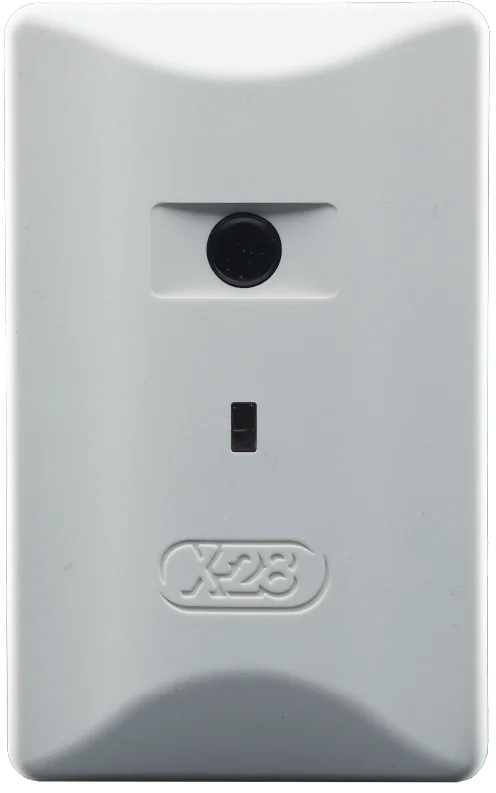

Identificación de las partes

• 1BOTÓN DE DISPARO
• 2REFERENCIAS A TIPOS DE DISPARO
• 3REFERENCIAS A NÚMEROS DE USUARIO Y PARTICIÓN
• 4TORNILLO DE SUJECIÓN DE LA PLACA
• 5LED INDICADOR
• 6TECLA DE PROGRAMACIÓN
• 7BORNERA DE CONEXIÓN

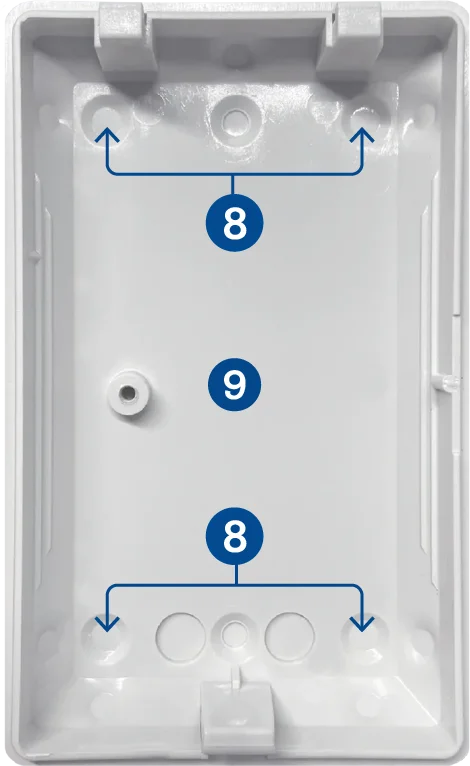

• 8POSICIONES PARA ORIFICIOS DE MONTAJE
• 9BASE DEL PULSADOR

• TORNILLO PARA MONTAJE A LA PARED (x 2)

• TARUGO S5 (x 2)

Principio de funcionamiento

El pulsador universal está concebido para generar un disparo mediante un comunicador en forma remota. Cuando se presiona el pulsador, el comunicador se disparará por la causa configurada en el pulsador.

Los tipos de disparos que puede producir el pulsador universal son los siguientes:

• •Asalto: Se dispara el comunicador por asalto. Se puede elegir que el disparo sea instantáneo o después de apretar el pulsador durante 2 segundos.
• •Incendio: Se dispara el comunicador por incendio después de apretar el pulsador durante 2 segundos.
• •Emergencia médica: Se dispara el comunicador por emergencia médica después de apretar el pulsador durante 2 segundos.
• •Pánico: Se dispara el comunicador por pedido de ayuda y la central de alarma por pánico después de apretar el pulsador durante 2 segundos.
• •Pedido de ayuda silenciosa: Se dispara el comunicador por pedido de ayuda después de apretar el pulsador durante 2 segundos.

El led del pulsador se encenderá indicando que se produjo el disparo y permanecerá encendido hasta que se resetee (en forma autómatica o manual) el comunicador.
El pulsador universal cuenta con una bornera para conectar un pulsador externo, si se desea usar un pulsador distinto al provisto en el gabinete. Para ello, se deben conectar los bornes C o NA de un MBEEP-MPXH, para disparar al comunicador por medio de un control inalámbrico.
También viene provisto con una salida para conectar un led externo para utilizar un led adicional.

Montaje y conexión

El PULSA-MPXH debe ser montado sobre una superficie plana, tanto en techos como paredes o en esquinas. Los pasos correctos para una correcta instalación son los siguientes:

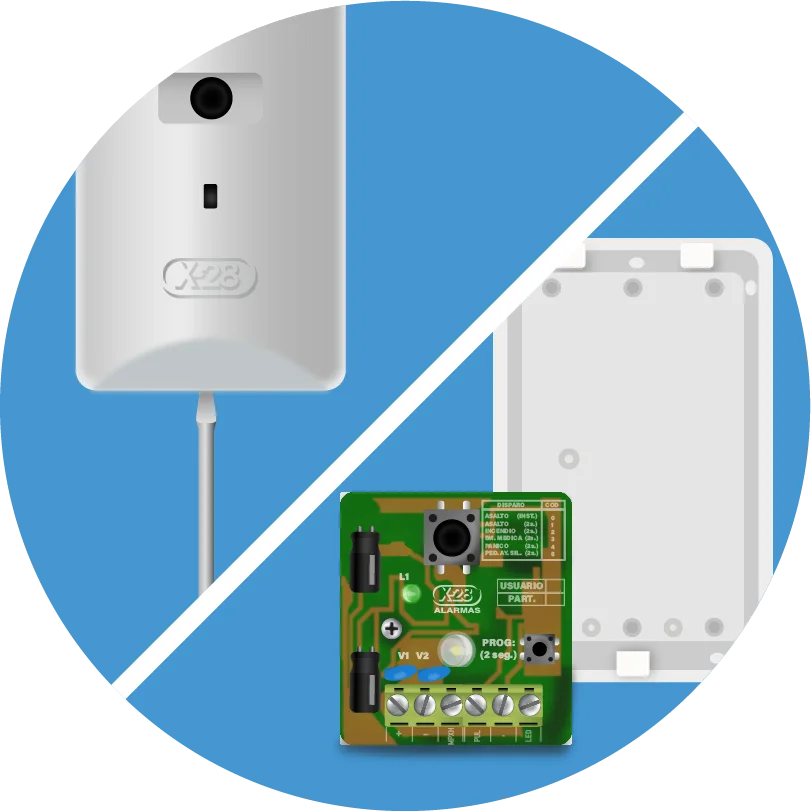

• 1Quitá la tapa, insertando suavemente un destornillador en la ranura de la parte inferior del gabinete. La misma se extrae fácilmente.
• 2Para extraer la placa, desajustá el tornillo de sujeción y retirá la placa.
• 3Perforá la base del equipo para pasar los tornillos y el cable de alimentación.

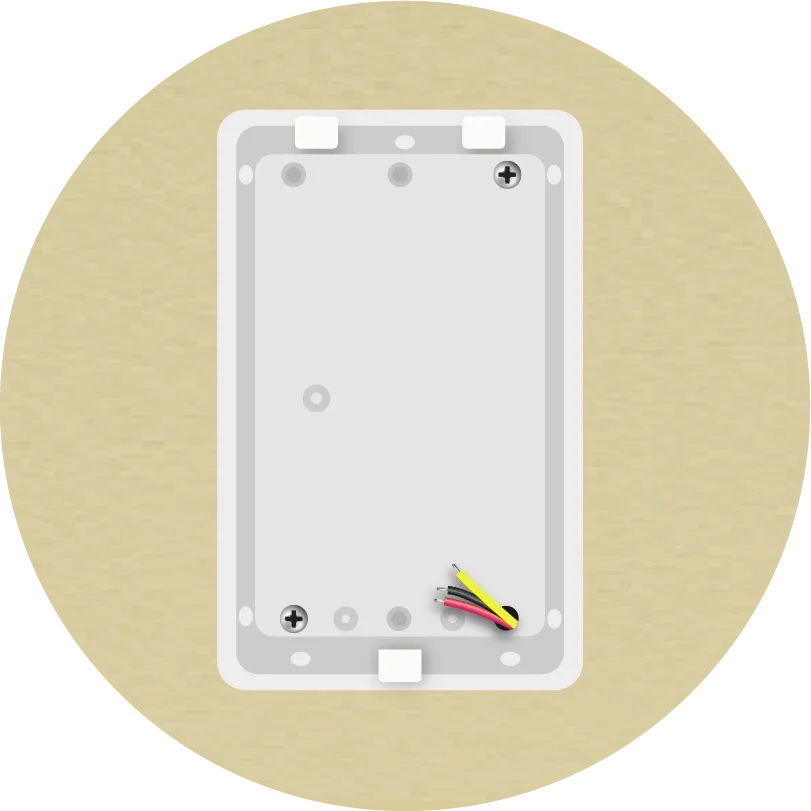

• 4Montá la base en la posición elegida, mediante los tornillos y tarugos suministrados.

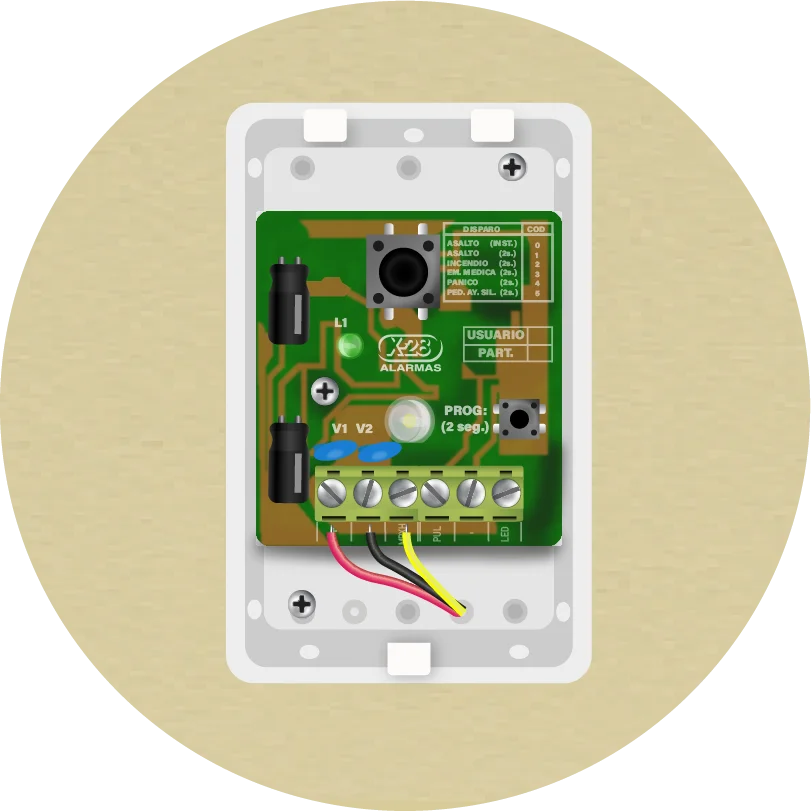

• 5Volvé a colocar la placa en la base, ajustando nuevamente el tornillo de sujeción.
• 6Conectá el cableado a la bornera de alimentación del equipo, y realizá los empalmes de la siguiente manera: el cable rojo y negro a una salida de alimentación de la central de alarma, +12 VCC y GND respectivamente. El cable amarillo a la línea MPXH que recorre el sistema de alarma.
• 7Si deseás usar un pulsador externo, conectalo entre el borne PUL y masa.
• 8Si querés incorporar un led externo, conectalo entre el borne LED y masa.

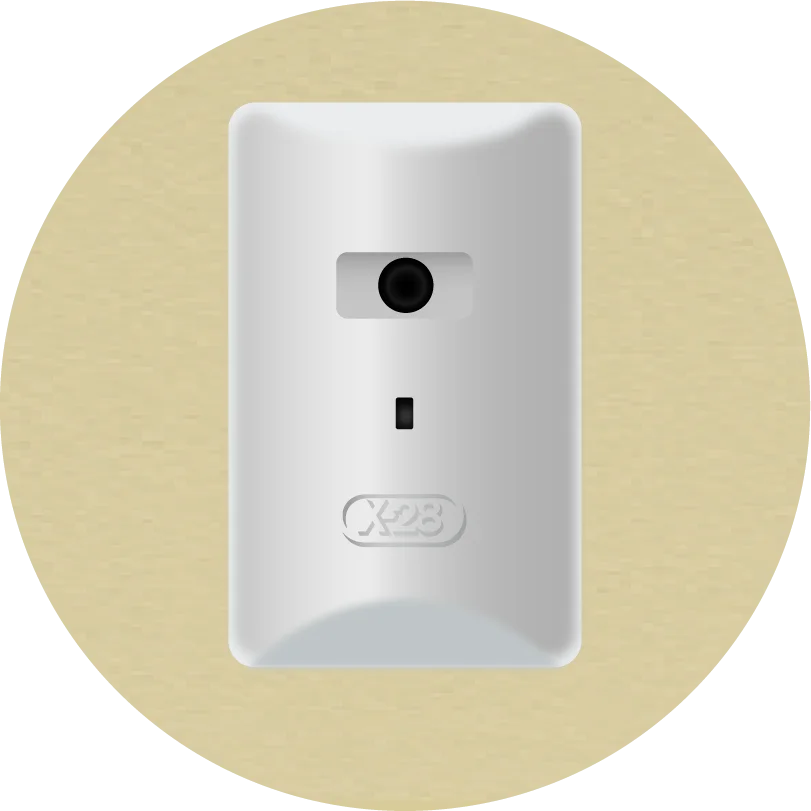

• 9Colocá nuevamente la tapa del equipo.

Configurar el tipo de disparo

Una vez conectado, se debe configurar al equipo para seleccionar el tipo de disparo que producirá el pulsador. Para ello, seguí los pasos a continuación:

• 1Presioná la tecla Prog que se encuentra en la placa del pulsador, durante 2 segundos.
• 2Oprimí 2 veces la tecla P del teclado de programación.
• 3Ingresá el tipo de disparo que querés asignar al pulsador, siendo N:

• 4Para finalizar, presioná la tecla F.

Por ejemplo, si se quiere programar el pulsador universal como Asalto instantáneo, luego de pulsar 2 segundos la tecla Prog, presioná PP 0 F.

Programaciones

El equipo ofrece una serie de programaciones que permiten personalizar y acceder a diversas funciones y características del sensor.
Para ello, el pulsador cuenta con dos instancias de programación: la Programación Básica, desde la cual es posible configurar el tipo de disparo, y la Programación Avanzada, que permite acceder al resto de las configuraciones.

Todas las programaciones del sensor se realizan desde cualquier teclado conectado al sistema de alarma.
Para acceder a Programación Básica, seguí los pasos indicados a continuación:

• 1Con la central desactivada, pulsá durante 2 segundos la tecla Prog que se encuentra en la placa del pulsador.
• 2El led indicador comenzará a destellar.
• 3En el teclado, pulsá dos veces la tecla P.
• 4El equipo ingresará en el estado de Programación Básica.
• 5Desde esta instancia se puede configurar la selección de disparo, o bien, acceder a la Programación Avanzada.

Para ingresar en la Programación Avanzada del equipo, se debe ingresar primero a la Programación Básica, según lo detallado anteriormente, y luego mantener presionada la tecla P durante dos segundos.
Una vez ingresado el equipo en el modo de Programación Avanzada, existen dos maneras de realizar las programaciones:

• •Si las programaciones se realizan a través de un teclado con display, se pueden recorrer las opciones utilizando únicamente las flechas y del mismo. Al encontrar la programación deseada, se deben ingresar los dígitos de los parámetros a configurar.
• •Si se utiliza un teclado sin pantalla, se debe acceder a las programaciones ingresando el código de la programación deseada.

Se detallan en el siguiente cuadro todas las programaciones avanzadas disponibles, el código de cada una de ellas, los parámetros configurables, el valor de fábrica y el detalle con la explicación detallada de su funcionamiento:

Especificaciones

• •Tensión de alimentación: 10,5 VCC a 15 VCC
• •Consumo máximo: 15 mA
• •Temperatura de operación: -10 ˚C a 50 ˚C
• •Temperatura de almacenamiento: -20 ˚C a 60 ˚C
• •Dimensiones: 52 mm de largo | 84 mm de alto | 22 mm de profundidad
