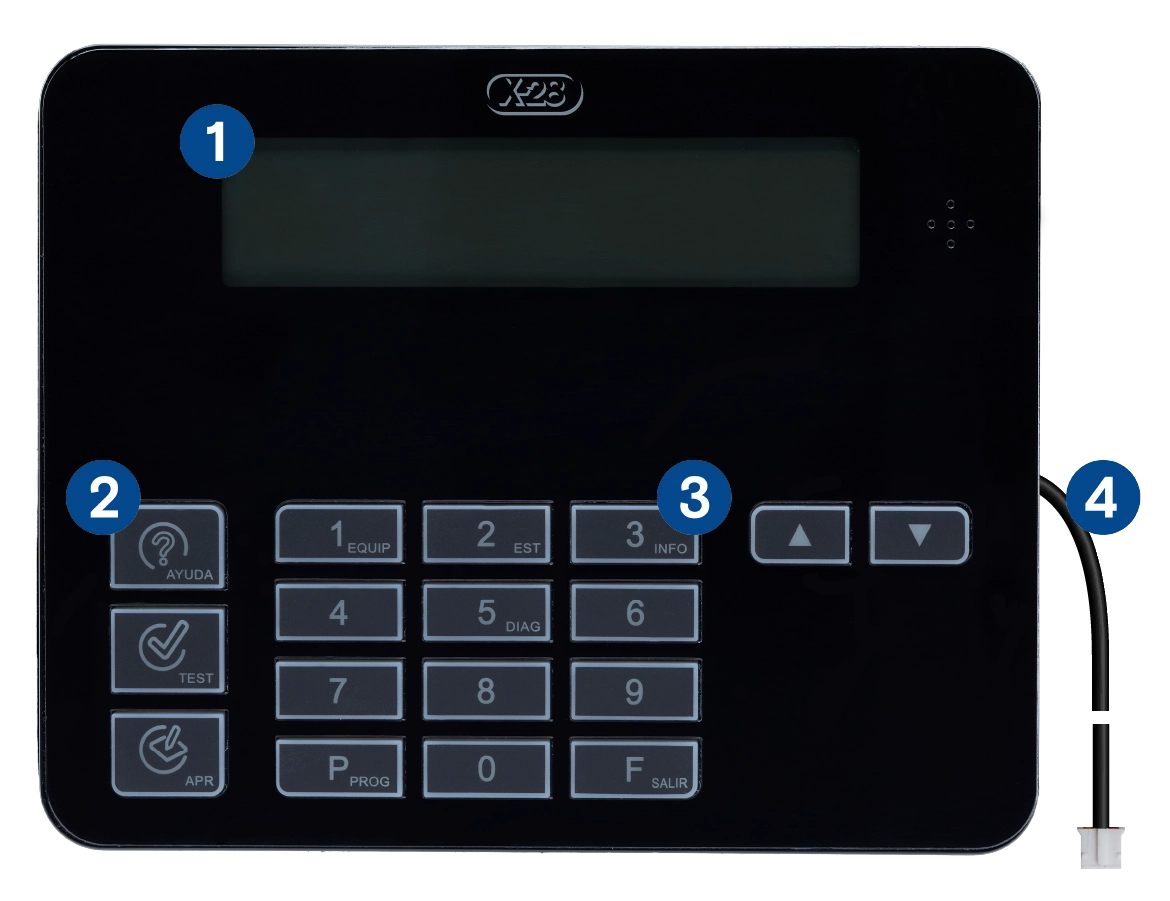

Identificación de las partes

• 1DISPLAY
• 2TECLAS DE FUNCIONES
• 3TECLAS NÚMERICAS
• 4CABLE DE CONEXIÓN MPXC

Principio de funcionamiento

El SCANNER-MPXC es un teclado inteligente que funciona como una herramienta imprescindible para realizar instalaciones de alarmas vehiculares.
El equipo cuenta con un display, teclado y funciones especiales que facilitan la programación tanto durante la instalación como en cualquier momento en que se necesite ajustar algún parámetro. Además, permite visualizar muy fácilmente todas las programaciones realizadas en un sistema, reconocer y mostrar todos los equipos conectados, y diagnosticar fallas de manera eficiente.
Cuando el equipo se conecta a una central de alarma compatible con MPXC, el SCANNER-MPXC lee toda la información del sistema y permite realizar diversas operaciones de programación, visualización o diagnóstico, todas estas asistidas por claros mensajes en el display.

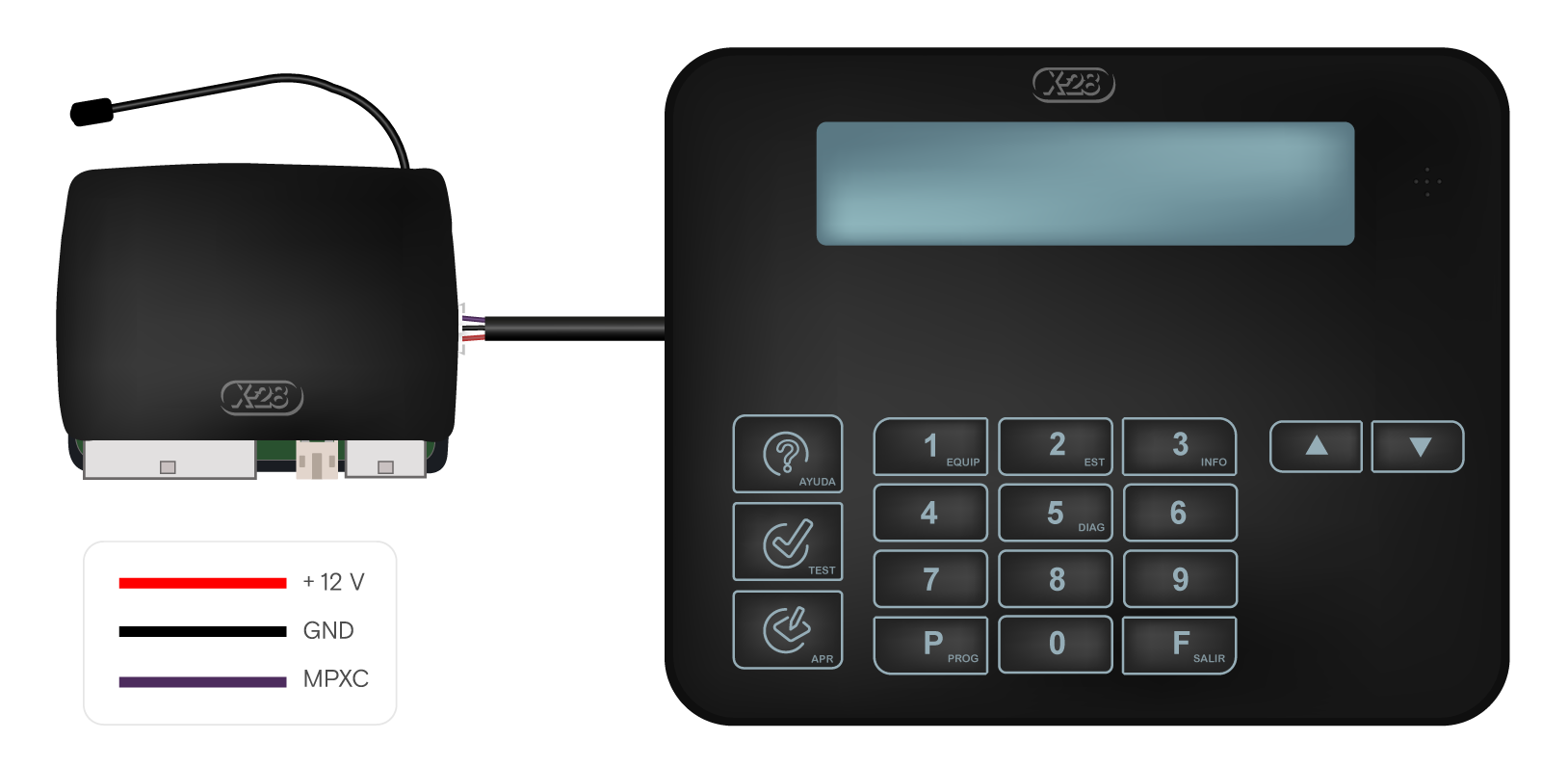

Conexión

La conexión del equipo se realiza mediante el cable incluido con el equipo. El mismo puede conectarse directamente a la central del vehículo, si esta posee conector auxiliar para equipos MPXC, y si no, el conexionado se puede realizar mediante empalmes, teniendo en cuenta la polaridad de los cables: el cable rojo y negro son el positivo (+12 VCC) y masa respectivamente, y el cable violeta es la línea MPXC.

Detalle de funciones

La operación del SCANNER-MPXC es muy sencilla dado que todas las instrucciones para programar, visualizar o diagnosticar se presentan mediante mensajes claros en el display. Esto facilita enormemente el trabajo a la hora de realizar la instalación, permitiendo efectuar las tareas de manera eficiente y sin complicaciones.
A continuación se detallan las distintas teclas que posee el equipo y la funcionalidad de cada una de estas.

Tecla aprender

Manteniendo presionada esta tecla durante dos segundos, el sistema ingresa en el modo de vinculación de transmisores. El display muestra cuántos transmisores y de qué tipo (comando o presencia) tiene aprendidos la central.

---

Tecla test

Manteniendo presionada esta tecla durante dos segundos, el sistema ingresa en el modo test. Se utiliza para probar el correcto funcionamiento del sistema, evitando las señalizaciones sonoras por sirena o bocina.

---

Tecla ayuda

Esta tecla permite visualizar información adicional durante la programación de los equipos del sistema, mostrando las alternativas disponibles ante cada programación.

---

Teclas arriba y abajo

Mediante las teclas (flecha arriba) y (flecha abajo) es posible navegar entre las distintas opciones que poseen los menús del equipo.

---

Tecla programación

Manteniendo presionada esta tecla durante dos segundos, el sistema ingresa en el modo programación. Desde esta instancia es posible programar todos los parámetros del sistema, tanto los de la central como los de los accesorios MPXC.

---

Tecla equipos

Esta tecla permite visualizar todos los equipos MPXC que integran el sistema de alarma.

---

Tecla estado

Esta función muestra en por display el estado del sistema. Por ejemplo: desactivada, aprendiendo transmisores, en programación, etc.

---

Tecla info

La tecla info muestra en pantalla todas las programaciones y datos del sistema.

---

Tecla diagnóstico

Mediante esta tecla es posible realizar un diagnóstico del sistema. Si existiera alguna anomalía, esta se mostrará en el display del SCANNER-MPXC, por ejemplo: “CABLE MPXC A MASA”.

---

Tecla salir

Esta tecla finaliza la acción que se está realizando, volviendo a la condición inicial del equipo en la cual se muestra el estado del sistema.

---

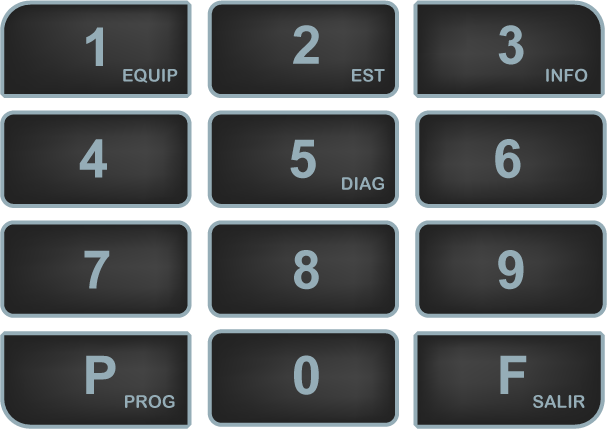

Teclado numérico

Mediante el teclado número es posible ingresar los valores numéricos a programar.
