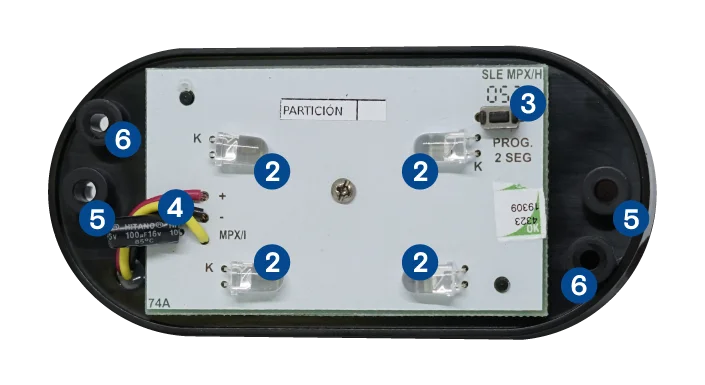

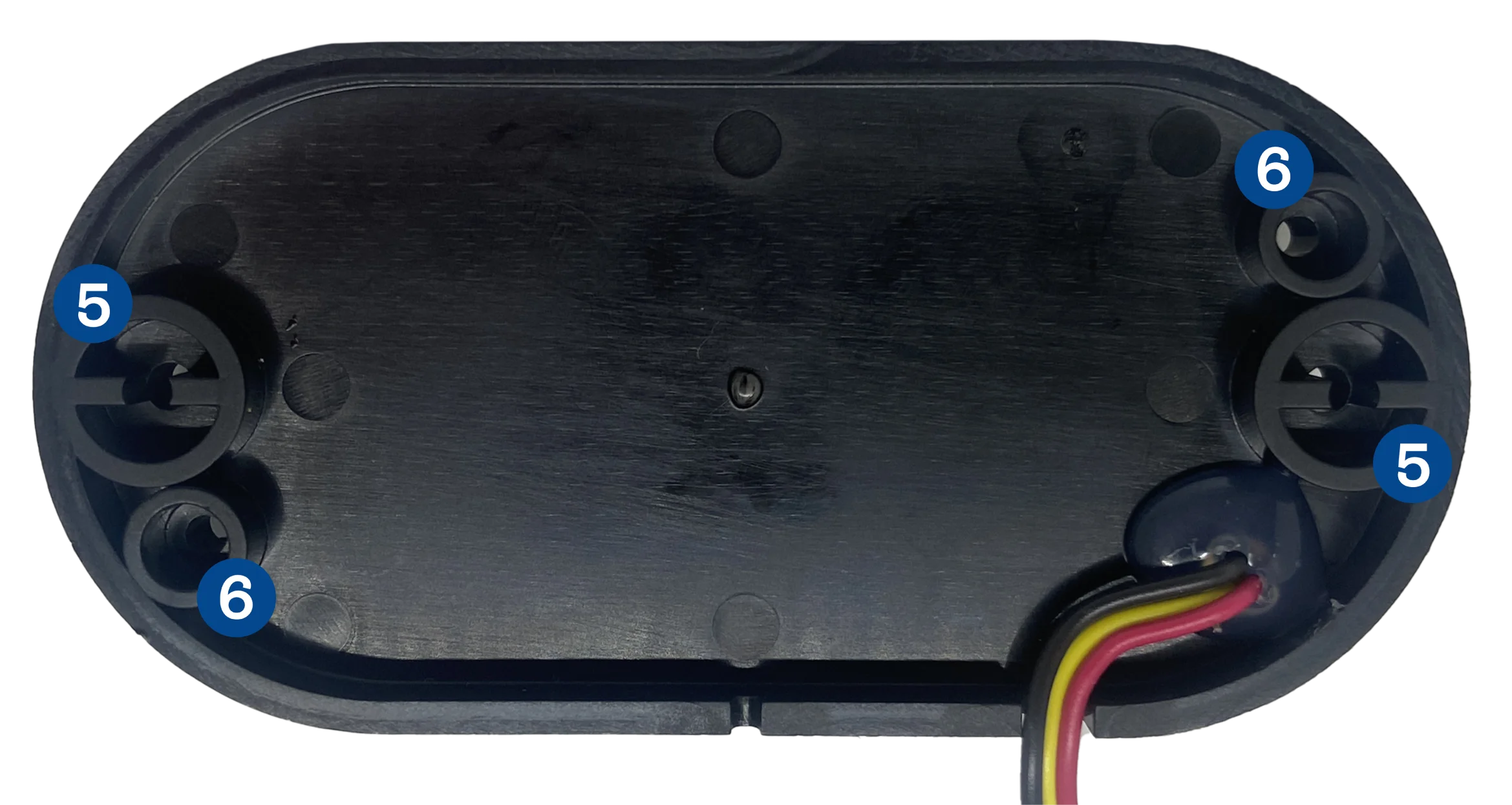

Identificación de las partes

• 1TAPA
• 2LEDS
• 3TECLA DE PROGRAMACIÓN
• 4CABLES 12 V, GND Y MPXH
• 5AGUJEROS PARA FIJACIÓN A LA PARED
• 6AGUJEROS PARA FIJACIÓN DE TAPA Y BASE

Accesorios

• Tornillos de montaje (x2)

• Tornillo para fijación de tapa y base (x2)

Principio de funcionamiento

El SLE-MPXH (Señalizador Luminoso Exterior), proporciona una manera efectiva de visualizar el estado "ACTIVADA" del sistema de alarma. Su funcionamiento se basa principalmente en dos aspectos clave:

• aCuando el usuario se encuentra fuera de la propiedad, el señalizador informa si la alarma está activada. Esta función es esencial, especialmente cuando se controla la alarma de forma remota, ya que brinda la tranquilidad de conocer el estado de la alarma al salir y al regresar a la propiedad, permitiendo verificar el accionamiento del control remoto.
• bAdemás, el SLE-MPXH ejerce un fuerte poder disuasivo ante posibles intrusos. Constituye el indicador más claro de que la residencia está protegida por un sistema de X-28 Alarmas.

El SLE-MPXH detecta automáticamente si se encuentra conectado a un sistema de alarma convencional o uno MPXH. En ambas situaciones, se ilumina para señalar que alarma está activada.
En el contexto de una instalación MPXH, presenta prestaciones adicionales que incluyen:

• aSi hay una falla en el hilo MPXH, el SLE-MPXH permanece apagado y emite un breve destello cada 4 segundos.
• bCon la alarma activada, si se produce una interrupción en la alimentación de 220 V o si la batería posee baja carga, el SLE-MPXH ajusta su luminosidad a la mitad. Este ajuste tiene como objetivo reducir el consumo de energía sobre la batería y garantizar un funcionamiento continuo.
• cCon la alarma activada, en caso de que ambas condiciones se presenten simultáneamente, el SLE-MPXH disminuye aún más su luminosidad, llegando a un tercio de la luminosidad normal.

Montaje

El SLE-MPXH debe ser montado en un lugar bien visible desde el exterior de la propiedad. Su gabinete, fabricado en policarbonato y completamente estanco, lo hace resistente a la intemperie y a los rayos solares.

Para garantizar una buena visibilidad del equipo, se aconseja evitar su instalación en lugares donde la luz solar incida directamente o cerca de fuentes de luz intensa, como reflectores. Buscá un sitio sombreado, como bajo un alero o cualquier saliente disponible.

El SLE-MPXH se suministra con dos tornillos y dos tarugos de montaje y, además, dos tornillos para fijar la base a la tapa. Esto asegura una instalación sencilla y efectiva para optimizar la visibilidad y la eficacia del dispositivo.
Para montar correctamente el equipo, seguí los pasos a continuación:

• 1Presentá el SLE-MPXH en la posición que vayas a instalarlo.
• 2Marcá la posición de los agujeros.
• 3Realizá los agujeros con una mecha de 5 mm.
• 4Colocá los tarugos en su posición.
• 5Fijá la base a la tapa del equipo, colocando los tornillos para fijación de tapa y base en los orificios de la base del producto, insertándolos desde la parte posterior de la misma.
• 6Por último, ubicá el equipo y fijalo de manera firme mediante los tornillos de montaje suministrados.

Conexión

El SLE-MPXH puede utilizarse tanto en una instalación MPXH como en una convencional. A continuación, se detallan los pasos específicos para cada caso, asegurando una instalación adecuada y un funcionamiento óptimo en cualquier entorno.

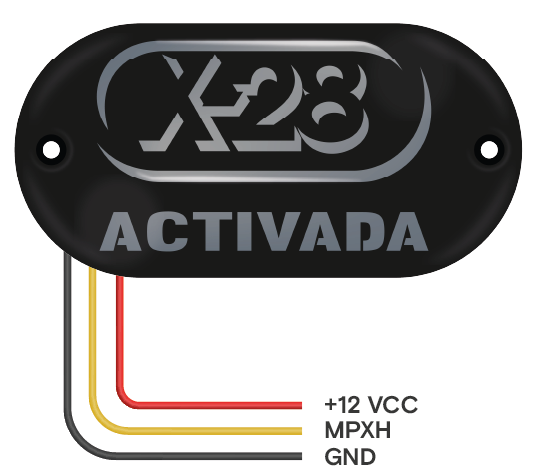

En el caso de conectar el SLE-MPXH a un sistema de alarma MPXH, procedé de la siguiente manera:

• 1Conectá la alimentación a los terminales de 12 VCC de los sensores activos de la central, teniendo en cuenta la polaridad.
  - Cable rojo: positivo.
  - Cable negro: negativo.
• 2Conectá el cable amarillo al hilo MPXH que recorre la instalación.

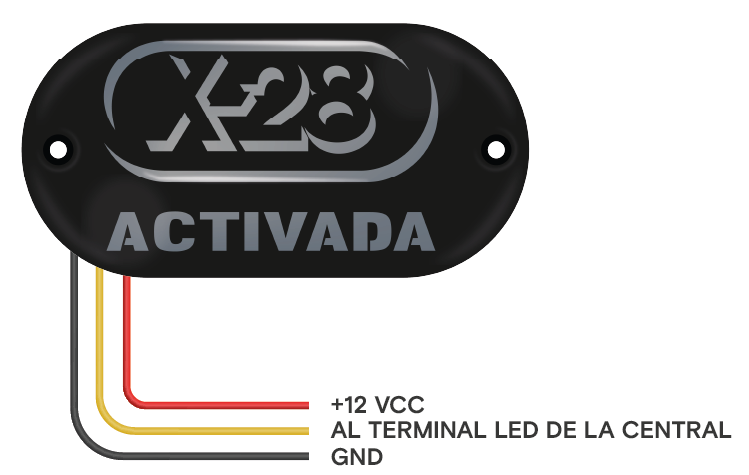

En el caso de conectarlo a una central de alarma convencional, como el modelo 6002W de X-28 Alarmas, seguí estos pasos:

• 1Conectá la alimentación a los terminales de 12 VCC de los sensores activos de la central, teniendo en cuenta la polaridad.
  - Cable rojo: positivo.
  - Cable negro: negativo.
• 2Conectá el cable amarillo a la salida de LED de la central de alarma. Tené en cuenta que podés conectar tantos SLE como desees, utilizando el mismo método explicado anteriormente.

Programación

El SLE-MPXH posee una única programación que permite configurar el número de partición en la que está instalado. Por defecto, se encuentra configurado en la partición 1.
En caso de que se encuentre en esta partición, no es necesario reprogramarlo.

Sin embargo, si está asignado a una partición diferente, para ingresar en la programación:

• 1Presioná la tecla de programación durante 2 segundos.
• 2Desde cualquier teclado del sistema, ingresá la secuencia PP N, siendo N un número del 1 al 8, correspondiente a la partición que deseás asignar.

Por ejemplo, si se quiere programar que el SLE-MPXH se encuentre en la partición 4, se debe introducir en el teclado la siguiente secuencia: PP 4.

Características

• •Tensión de alimentación: 12 VCC
• •Consumo en reposo: 3 mA
• •Consumo con leds encendidos: 50 mA
• •Dimensiones: 105,15 mm (ancho) x 53,28 mm (alto) x 28,53 mm (profundidad)
