Descripción general
Sensor magnético cableado, para la detección de aperturas. Compatible con toda la línea MPXH.
- •Compatible con toda la línea MPXH
- •Conexión mediante tres cables
- •Reducido tamaño
- •Particionable
- •Supervisable
- •Muy bajo consumo

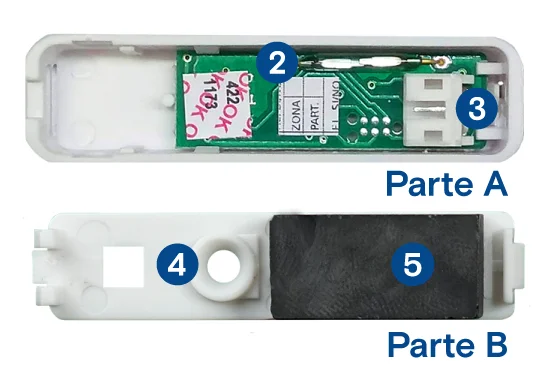

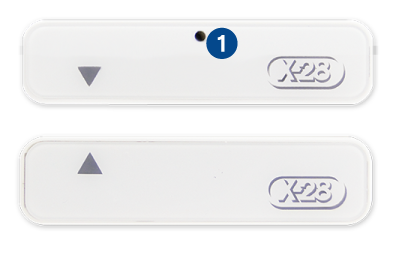

Identificación de las partes
Identificación de las partes


- 1Led indicador
- 2Reed Switch
- 3Conector de alimentación
- 4Agujero de sujeción
- 5Imán

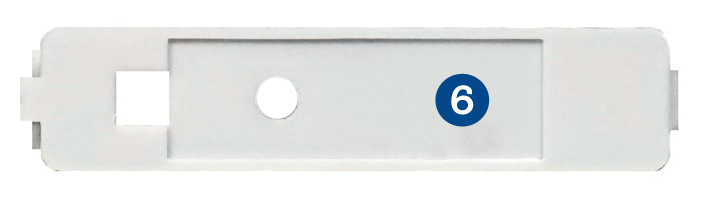

- 6Bajorrelieve para cinta bifaz

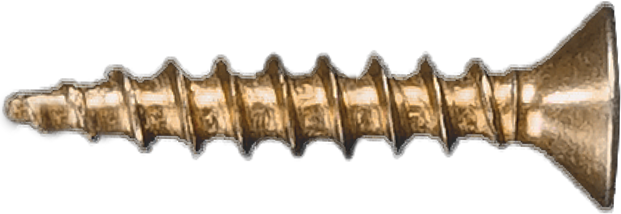

• Tornillo (x2)

• Troquel autoadhesivo (x4)

• Cable de 3 vías

Principio de funcionamiento
Principio de funcionamiento
El SMAG-MPXH es un sensor magnético capaz de detectar la apertura de una puerta, ventana o portón y generar una condición de alarma.
Existen dos variantes de este producto, el SMAGB-MPXH y SMAGM-MPXH (colores blanco y marrón respectivamente). En este manual nos referiremos a ambos modelos como SMAG-MPXH.
El equipo se compone de dos partes, la primera contiene la parte lógica y electrónica del producto, y actúa en función de la segunda, que posee un imán. Cuando ambas partes se separan, se produce una apertura de lazo. Al detectar la apertura de lazo, el SMAG-MPXH genera una condición de alarma y envía una señal a través del bus MPXH a la central.
La acción del sensor magnético es monitoreada por el led indicador. Cuando la puerta o ventana que está sensando, se encuentra abierta, el led enciende indicando que transmitió la señal.
Montaje y conexión
Montaje y conexión
El dispositivo que posee la electrónica del equipo (parte A) es la pieza fija del SMAG-MPXH, mientras que la móvil (parte B) es la que contiene el imán. De esta manera, la parte B debe ser montada en la puerta o ventana a sensar, y la A debe montarse sobre el marco de la misma. Ambas deben quedar perfectamente alineadas entre sí. Para esto, podés guiarte por las flechas que se encuentran en los frentes de ambos gabinetes.
La separación entre ambas partes, no debe ser mayor a 2 cm. Antes de fijar las dos partes del SMAG-MPXH, corroborá que la distancia y ubicación elegidas sean las correctas.
A continuación se detallan los pasos a seguir para la correcta instalación del equipo:
- 1Retirá la tapa de la parte A.
- 2Realizá una ranura en la tapa del gabinete para luego pasar el cable de conexión.
- 3Elegí la posición correcta para el equipo y fijá la parte A en el marco de la puerta o ventana a sensar. El montaje puede ser realizado mediante un tornillo o cinta doble faz, ambos provistos con el producto.
- 4Conectá el precableado provisto al conector de alimentación del equipo, y realizá los empalmes de la siguiente manera: el cable rojo y negro a una salida de alimentación de la central de alarma, +12VCC y masa respectivamente. El cable amarillo a la línea MPXH que recorre el sistema de alarma.
- 5Pasá el cable a través de la ranura hecha previamente y volvé a colocar la tapa de la parte A.
- 6Retirá la tapa de la parte B y fijala a la puerta o ventana a sensar.
- 7Colocá nuevamente la tapa para completar la instalación.
Memoria
Memoria
Si la central está activada y la zona en la que se encuentra el sensor magnético está incluida, al producirse una apertura del lazo, la alarma se dispara, la central memoriza la zona que produjo el disparo y el sensor también se memoriza haciendo destellar el led.
Con la central desactivada, la memoria se borra cuando se hace la operación de borrado de memorias desde un teclado MPXH, introduciendo la secuencia F44.
Mensaje hablados
Mensaje hablados
Cuando se desactive la central luego de un disparo ocasionado por el SMAG-MPXH, si poseés un teclado con asistencia por voz, este informará de forma hablada la causa: "Causa del disparo: puertas".
Programación básica
Programación básica
Todas las programaciones se realizan utilizando cualquier teclado MPXH conectado al sistema.
Para ingresar en programación, procedé de acuerdo a lo siguiente:
- 1Con la central desactivada, abrí la puerta o ventana a la que está conectado el SMAG-MPXH que querés programar. Mantenela abierta durante todo el proceso descrito a continuación. (Asegurate de que no haya otra puerta abierta que sea sensada por otro magnético)
- 2Introducí en el teclado MPXH la secuencia de dígitos 787376 (mnemónico de SUPERM). El teclado emitirá dos beeps
- 3Presioná dos veces la tecla P. El SMAG-MPXH entra en programación. Esta operación es confirmada mediante beeps y el led indicador del magnético.
- 4Introducí la zona que querés asignar en dos dígitos, desde 01 a 32.
- 5Ingresá 0 o 1 para configurar el fin de línea (0 = No / 1 = Sí). La programación básica finaliza, el led deja de destellar y el teclado emitirá un sonido de confirmación.
NOTAS
- 1Si hay más de un SMAG-MPXH con su puerta abierta, al presionar PP recibirás un mensaje de error y no podrás ingresar en programación. Esta obligación de programar uno por vez, aunque varios quieran eventualmente programarse igual, es para asegurarse de que nunca se programe por descuido un SMAG-MPXH que no se deseaba programar.
- 2Se puede reprogramar, tantas veces como se quiera, repitiendo todo el proceso descrito anteriormente.
- 3Si se comete un error, se puede oprimir P y recomenzar desde el paso 4.
- 4Si un SMAG-MPXH que tenía programado fin de línea SI, se reprograma fin de línea NO, eso NO causa el disparo de la central. La inteligencia de MPXH permite saber que se está reprogramando y así evita lo que sería un falso disparo.
- 5Si la programación se realiza desde un panel que tenga asistencia por voz, los mensajes de confirmación o error que se recibirán son hablados e inconfundibles.
- 6Si la programación se realiza mediante un teclado TLCD, todos los pasos se muestran con mensajes escritos en el display.
- 7Para salir de programación pulsá F o esperá 30 segundos
Programación avanzada
Programación avanzada
El SMAG-MPXH posee, además, una serie de prestaciones avanzadas configurables.
Estando en la programación básica del sensor, para ingresar en Programación Avanzada se debe mantener apretada la tecla P durante 2 segundos.
Existen dos maneras de acceder a las programaciones:
- 1Si las programaciones se realizan a través de un teclado TLCD-MPXH, se debe ingresar en Programación Avanzada y luego pueden recorrerse las opciones utilizando únicamente las flechas arriba y abajo del mismo.
- 2Si se utiliza un teclado sin pantalla, podés acceder a las programaciones avanzadas ingresando el código de la programación.
Para conocer las programaciones avanzadas disponibles, dirigite al cuadro de programaciones.
Cuadro de programaciones
Cuadro de programaciones
Función | Código | Programa | De fábrica | Detalles |
---|---|---|---|---|
Nodo que el sensor va a encender | P881 NN | NN = 00 a 99 Número de nodo |
Nodo 00 | |
Tiempo de encendido del nodo | P882 NN | NN = 00 a 99 Tiempo en minutos |
2 Minutos | |
Cómo va a encenderse | P883 N |
N = 0 Nunca N = 1 Noche N = 2 Siempre |
Nunca | |
Anunciador | P884 N | N = 0 Anunciador no N = 1 Desactivada N = 2 Activada N = 3 Ambos |
Anunciador No | |
Tiempo entre anuncios | P887 NN | NN = 00 a 99 Tiempo en segundos |
8 Segundos | |
Partición | P880 N | N = 1 a 8 Número de partición |
Partición 1 |
Especificaciones
Especificaciones
- •Tensión de alimentación: 9 VCC a 16 VCC
- •Consumo máximo: 5 mA
- •Temperatura de operación: -10ºC a 50ºC
- •Temperatura de almacenamiento: -20ºC a 60ºC.
- •Dimensiones parte A: 13mm (alto) x 27mm (ancho) x 10mm (profundidad)
- •Dimensiones parte B: 13mm (alto) x 27mm (ancho) x 10mm (profundidad)
