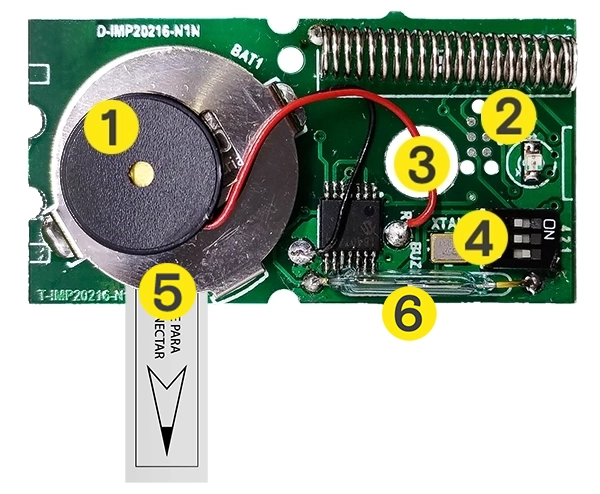

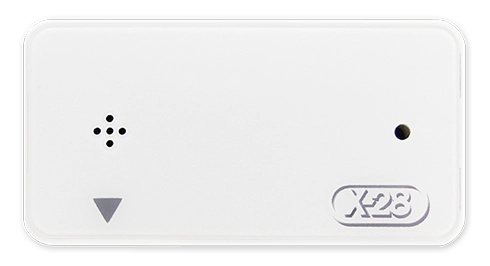

Identificación de las partes

• 1Buzzer
• 2Led indicador
• 3Orificio pasante para tornillo
• 4Selector de zona

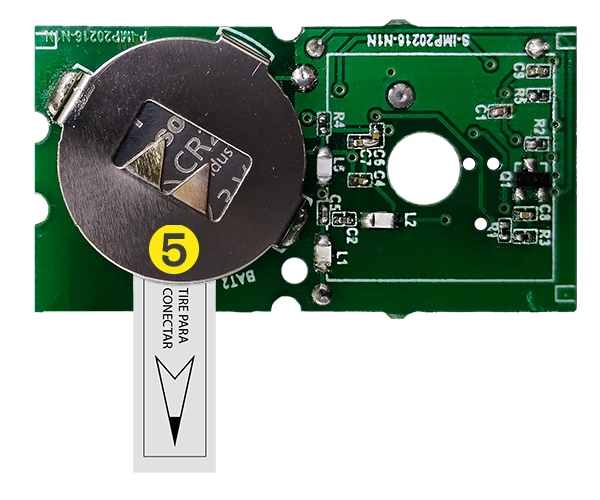

• 5Portapila con CR2032 y cinta aislante
• 6Reed switch

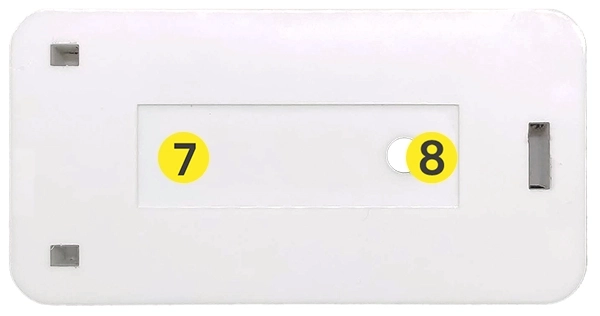

• 7Bajo relieve para cinta bifaz

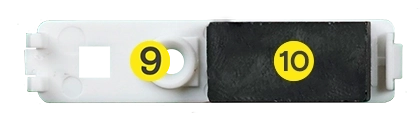

• 8Orificio para fijación con tornillo

• 9Orificio para fijación con tornillo
• 10Imán

Accesorios

• Tornillo (x2)

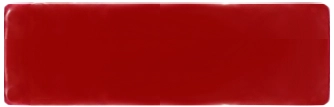

• Troquel autoadhesivo (x2)

Principio de funcionamiento

El SMAG W es un sensor magnético inalámbrico capaz de detectar la apertura de una puerta, ventana o portón y generar una condición de alarma.

Este producto cuenta con dos versiones disponibles: el SMAGB W y el SMAGM W, que se diferencian por el color (blanco y marrón respectivamente), aunque en este manual ambos modelos se referirán como SMAG W.

El equipo se compone de dos partes, la primera contiene la parte lógica y electrónica del producto, y actúa en función de la segunda, que posee un imán. Cuando ambas partes se separan, se produce una apertura de lazo.

Al detectar la apertura de lazo, el SMAG W envía una señal en forma inalámbrica que es recibida por la central (en caso de que esta sea inalámbrica) o por un receptor inalámbrico (por ejemplo un MBEEPR RC-MPXH).

La acción del SMAG W es monitoreada por el led indicador. Cuando la puerta o ventana que está sensando, se encuentra abierta, el led enciende indicando que transmitió la señal. El equipo es alimentado por dos baterías CR2032, las cuales se incluyen con el producto.

Montaje

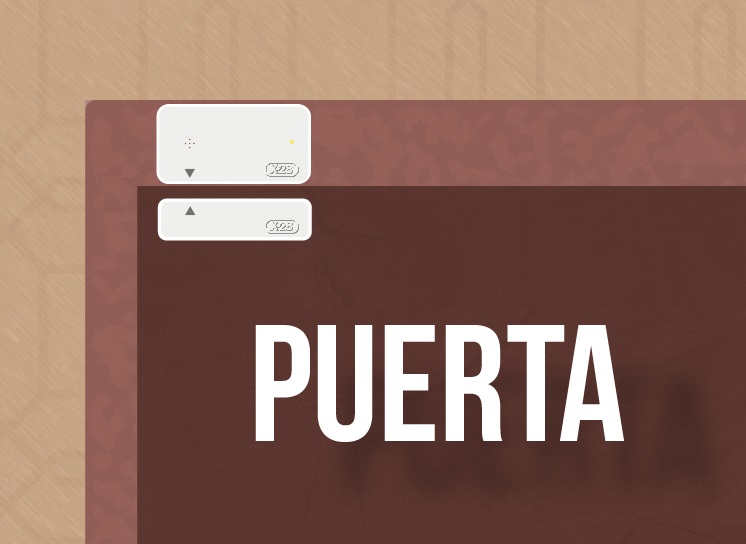

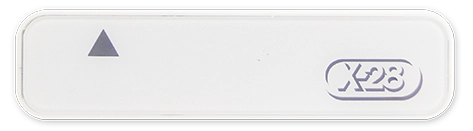

El dispositivo que posee la electrónica del equipo (parte A) es la fija del SMAG W, mientras que la móvil (parte B) es la que contiene el imán. De esta manera, la parte B debe ser montada en la puerta o ventana a sensar, y la A debe montarse sobre el marco de la misma. Ambas deben quedar perfectamente alineadas entre sí. Para esto, podés guiarte por las flechas que se encuentran en los frentes de ambos gabinetes.

La separación entre ambas partes, no debe ser mayor a 2 cm. Antes de fijar las dos partes del SMAG W, corroborá que la distancia y ubicación elegidas sean las correctas.

A continuación se detallan los pasos a seguir para un correcto montaje del equipo:

• 1Retirá la tapa de la parte A.
• 2Elegí la posición adecuada para el equipo y sujetá la parte A en el marco de la puerta o ventana a detectar, utilizando el tornillo autoperforante o cinta de doble faz que se incluyen con el producto.
• 3Retirá la cinta aislante para del portapilas, para poner en funcionamiento el sensor.
• 4Volvé a colocar la tapa de la parte A.
• 5Retirá la tapa de la parte B.
• 6Elegí la posición correcta para esta, haciendo coincidir ambos dispositivos y fijá la parte B la puerta o ventana a sensar.
• 7Colocá nuevamente la tapa de la parte B. El equipo se encuentra correctamente instalado.

Selección de zona

Una vez que el equipo está funcionando, debés seleccionar la zona en que se encuentra el SMAG W. Para ello, utilizá las llavecitas en la parte inferior derecha de la plaqueta. La zona en la que se encuentra el sensor está determinada por la siguiente tabla:

Codificación

Antes de proceder con la codificación de sensor magnético inalámbrico, es recomendable que leas el manual del receptor inalámbrico que instalaste.

Los pasos para codificar los sensores magnéticos son los siguientes:

• 1Conectá la batería al SMAG W.
• 2Ingresá a tu receptor en modo "aprender". Como hacer esto dependerá del modelo de receptor inalámbrico o central inalámbrica que poseas. Dirigite al manual correspondiente para más información.
• 3Abrí o cerrá la abertura donde está colocado el sensor magnético.
• 4Si disponés de más de un sensor magnético, repetí el paso tantas veces como sensores quieras codificar.
• 5Para terminar el proceso, debés salir del modo “aprender” en el receptor.

Detección

Cuando se produzca la apertura del sensor magnético, el SMAG W enviará una señal en forma inalámbrica a la central de alarma.

Si la central está activada y la zona en que se encuentra el SMAG W está incluida, se disparará el sistema.

Reemplazo de baterías

El SMAG W incluye la función de detectar y reportar si las baterías están bajas. Para ello, el detector hará un sonido tipo "beep", cada vez que se abra la puerta o ventana donde está colocado el dispositivo, indicando que las baterías (CR2032) deben ser inmediatamente reemplazadas.
En caso de no detectar apertura de sensor magnético, el equipo dará un "beep" cada 1 hora para indicar la condición de batería baja. Si las baterías no se reemplazaran, esta señal duraría unos 7 días.
Un par de baterías nuevas tendrán una vida de aproximadamente dos años. Utilizá solamente baterías de buena calidad y marca reconocida.

Especificaciones

• •Tensión de alimentación: 3VCC
• •Vida útil de las baterías: 2 años aproximadamente
• •Temperatura de operación: -10ºC a 50ºC
• •Temperatura de almacenamiento: -20ºC a 60ºC.
• •Dimensiones parte A: 53 mm (alto) x 27 mm (ancho) x 15 mm (profundidad)
• •Dimensiones parte B: 13 mm (alto) x 27 mm (ancho) x 15 mm (profundidad)
