Descripción general
Sensor magnético para la detección de aperturas de portones o similares. Compatible con toda la línea MPXH.
- •Compatible con toda la línea MPXH
- •Conexión mediante tres cables
- •Particionable y supervisable
- •Diseño pensado para portones o aberturas similares
- •Muy bajo consumo
- •Salida con cable envainado de acero

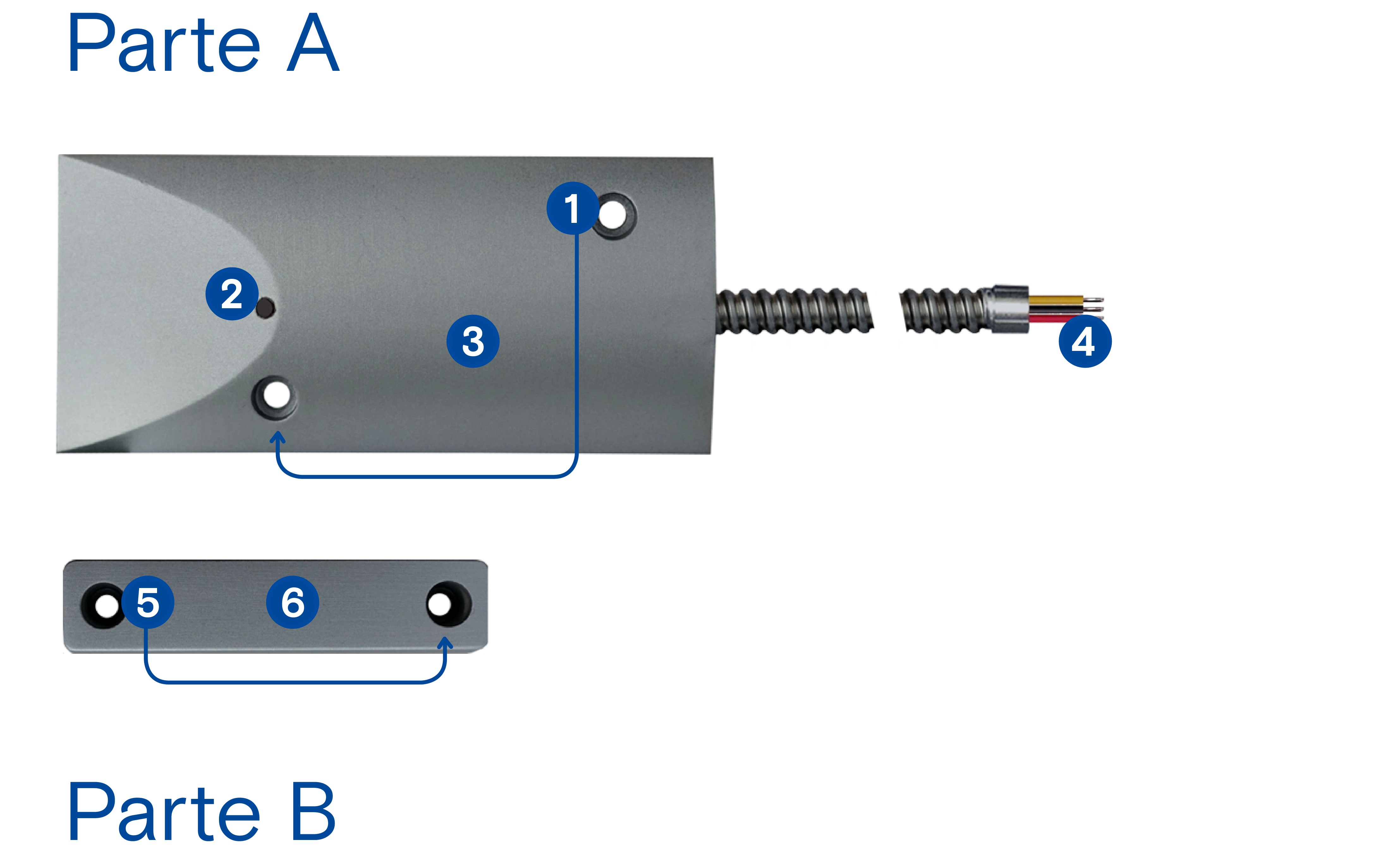

Identificación de las partes
Identificación de las partes

- 1Agujeros para tornillos de sujeción
- 2Led
- 3Reed switch
- 4Cables de conexión
- 5Agujeros para tornillos de sujeción
- 6Imán

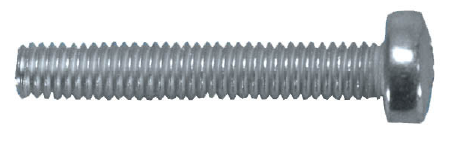

• Tornillo para montaje (x4)

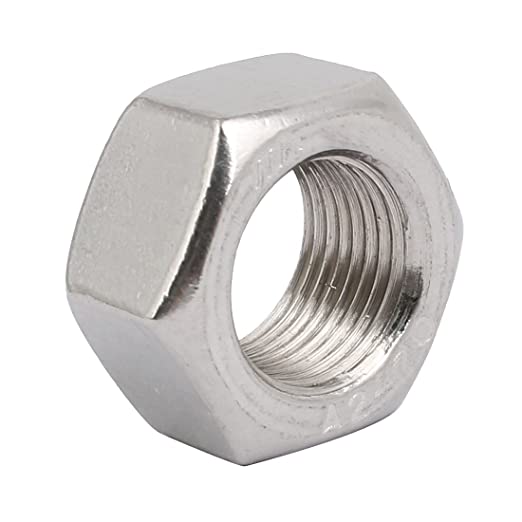

• Tuercas (x4)

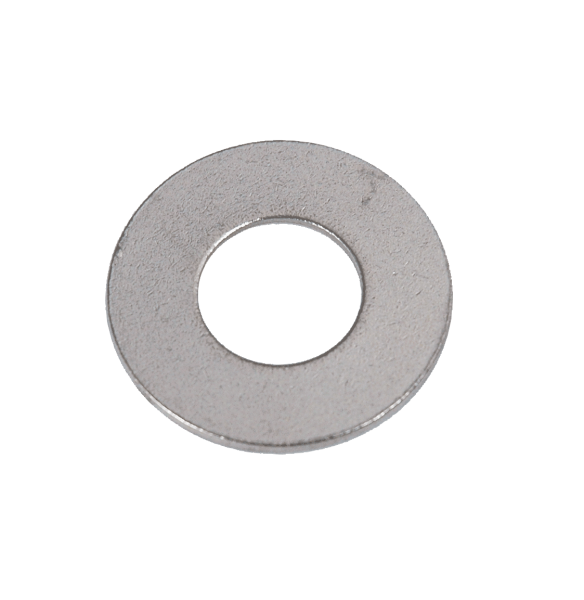

• Arandelas (x4)

Principio de funcionamiento
Principio de funcionamiento
El SMP-MPXH es un sensor magnético capaz de detectar la apertura de un portón o abertura similar y generar una condición de alarma. El dispositivo fue diseñado para ser instalado en el piso.
El mismo se compone de dos partes, la primera contiene la parte lógica y electrónica del producto, y actúa en conjunto con la segunda, que posee un imán. Cuando ambas partes se separan, se produce una apertura de lazo. Al detectar esto, el sensor genera una condición de alarma y envía una señal a través del bus MPXH a la central.
Montaje y conexión
Montaje y conexión

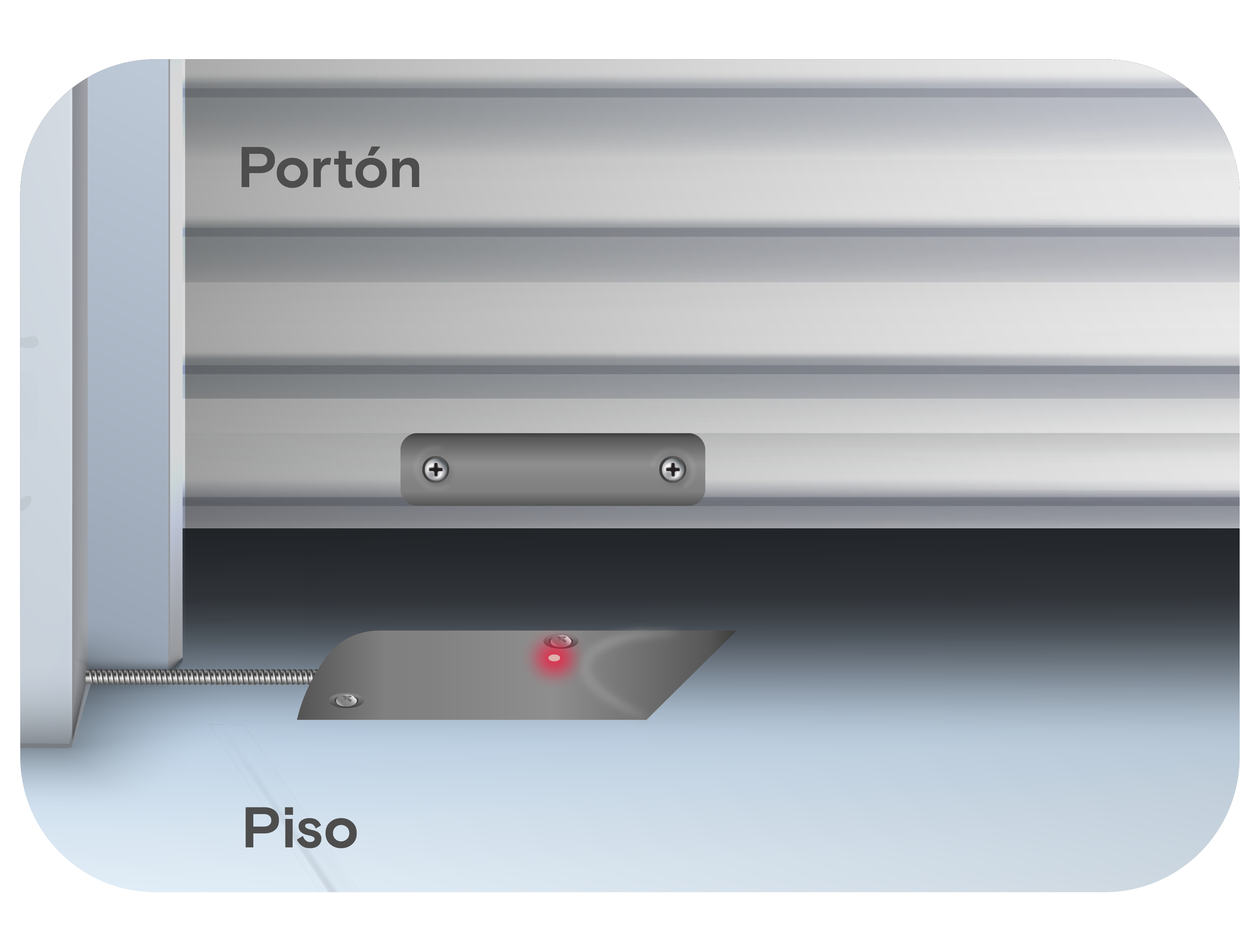

El dispositivo que posee la electrónica del equipo (parte A) es la pieza fija del SMP-MPXH, mientras que la móvil (parte B) es la que contiene el imán. De esta manera, la parte B debe ser montada en el portón o abertura a sensar, y la A debe ser montada sobre el piso.
La separación entre ambas partes debe ser la mínima posible y deben quedar perfectamente alineadas entre sí. Antes de fijar las dos partes del SMP-MPXH, corroborá que la distancia y ubicación elegida sean las correctas.

A continuación se detallan los pasos a seguir para la correcta instalación del equipo:
- 1Presentá la parte B en el portón o abertura a proteger, realizá los agujeros y ajustalo firmemente.
- 2Presentá la parte A en el piso (alineándolo con la parte B), realizá los agujeros y ajustalo firmemente.

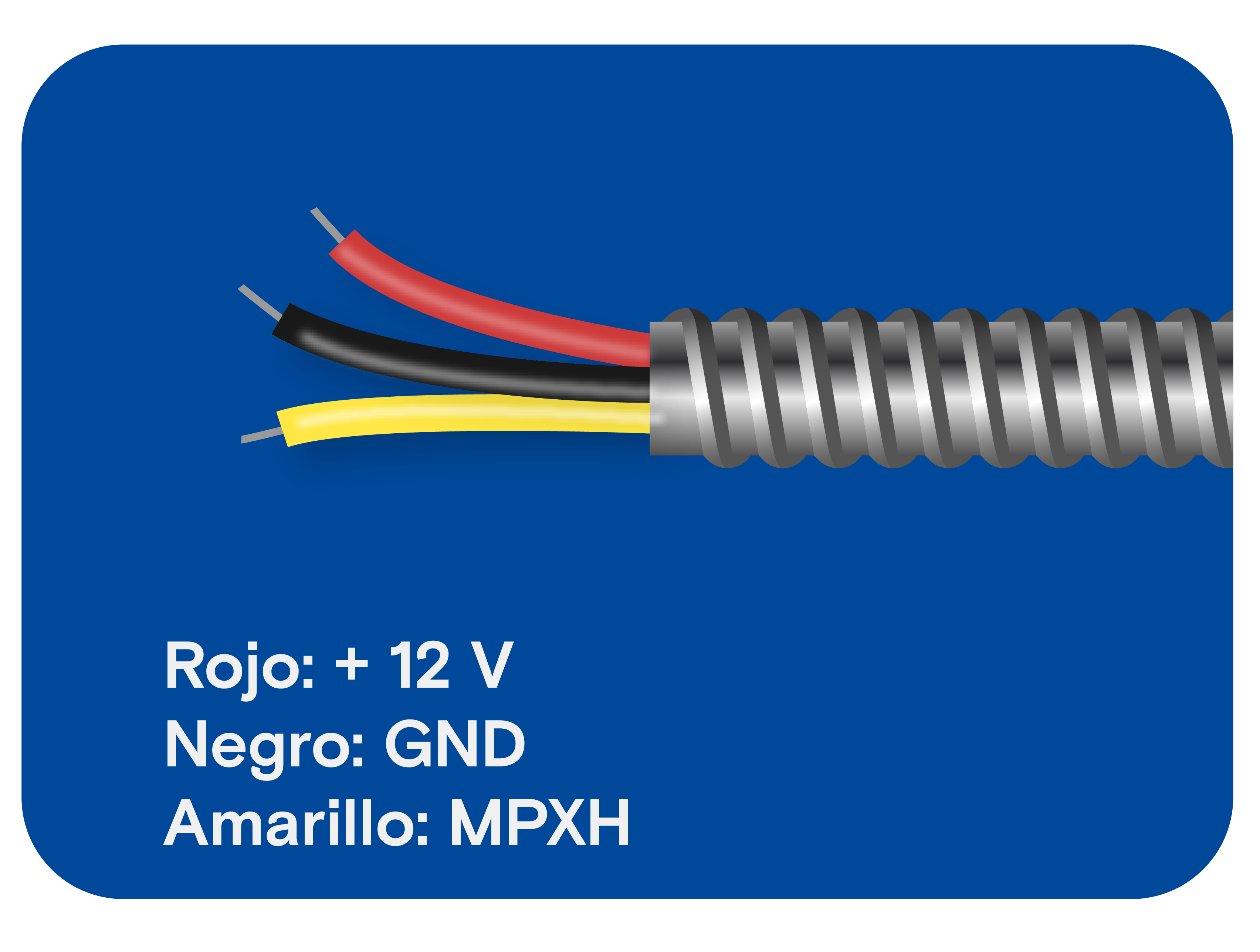

- 3Conectá el precableado a una salida de alimentación de la central de alarma. Realizá los empalmes de la siguiente manera: el cable rojo y negro a +12VCC y masa respectivamente. El cable amarillo a la línea MPXH que recorre el sistema de alarma.

Memoria
Memoria
Si la central está activada y la zona en la que se encuentra el sensor magnético está incluida, al producirse una apertura del lazo, la alarma se dispara, la central memoriza la zona que produjo el disparo y el sensor también se memoriza haciendo destellar el led.
Con la central desactivada, la memoria se borra cuando se hace la operación de borrado de memorias desde un teclado MPXH, introduciendo la secuencia F44.
Mensaje hablados
Mensaje hablados
Cuando se desactive la central luego de un disparo ocasionado por el SMP-MPXH, si poseés un teclado con asistencia por voz, este informará de forma hablada la causa: "Causa del disparo: puertas".
Programación básica
Programación básica
Todas las programaciones se realizan utilizando cualquier teclado MPXH conectado al sistema.
Para ingresar en programación, procedé de acuerdo a lo siguiente:
- 1Con la central desactivada, abrí la puerta, portón o ventana a la que está conectado el SMP-MPXH que querés programar. Mantenela abierta durante todo el proceso descrito a continuación. (Asegurate de que no haya otra puerta abierta que sea sensada por otro magnético)
- 2Introducí en el teclado MPXH la secuencia de dígitos 787376 (mnemónico de SUPERM). El teclado emitirá dos beeps
- 3Presioná dos veces la tecla P. El SMP-MPXH entra en programación. Esta operación es confirmada mediante beeps y el led indicador del magnético.
- 4Introducí la zona que querés asignar en dos dígitos, desde 01 a 32.
- 5Ingresá 0 o 1 para configurar el fin de línea (0 = No / 1 = Sí). La programación básica finaliza, el led deja de destellar y el teclado emitirá un sonido de confirmación.
NOTAS
- 1Si hay más de un SMP-MPXH con su puerta abierta, al presionar PP recibirás un mensaje de error y no podrás ingresar en programación. Esta obligación de programar uno por vez, aunque varios quieran eventualmente programarse igual, es para asegurarse de que nunca se programe por descuido un SMP-MPXH que no se deseaba programar.
- 2Se puede reprogramar, tantas veces como se quiera, repitiendo todo el proceso descrito anteriormente.
- 3Si se comete un error, se puede oprimir P y recomenzar desde el paso 4.
- 4Si un SMP-MPXH que tenía programado fin de línea SI, se reprograma fin de línea NO, eso NO causa el disparo de la central. La inteligencia de MPXH permite saber que se está reprogramando y así evita lo que sería un falso disparo.
- 5Si la programación se realiza desde un panel que tenga asistencia por voz, los mensajes de confirmación o error que se recibiránson hablados e inconfundibles.
- 6Si la programación se ejecuta mediante un teclado TLCD, todos los pasos se muestran con mensajes escritos en el display.
- 7Para salir de programación pulsá F o esperá 30 segundos.
Programación avanzada
Programación avanzada
El SMP-MPXH posee, además, una serie de programaciones avanzadas.
Estando en la programación básica del sensor, para ingresar en Programación Avanzada se debe mantener apretada la tecla P durante 2 segundos.
Existen dos maneras de acceder a las programaciones:
- 1Si las programaciones se realizan a través de un teclado TLCD-MPXH, se debe ingresar en Programación Avanzada y luego pueden recorrerse las opciones utilizando únicamente las flechas arriba y abajo del mismo.
- 2Si se utiliza un teclado sin pantalla, podés acceder a las programaciones avanzadas ingresando el código de la programación.
Para conocer las programaciones avanzadas disponibles, dirigite al cuadro de programaciones.
Cuadro de programaciones
Cuadro de programaciones
Función | Código | Parámetros | De fábrica | Detalles |
---|---|---|---|---|
Partición | P880 P | P = 1 a 8 ▶ Número de partición | Partición 1 | |
Nodo que el sensor va a encender | P881 NN | NN = 00 a 99 ▶ Número de nodo | Nodo 00 | |
Tiempo de encendido del nodo | P882 NN | NN = 00 a 99 ▶ Tiempo en minutos | 2 minutos | |
Cuándo va a encender el nodo | P883 N FF |
N = 0 ▶ Nunca N = 1 ▶ Noche N = 2 ▶ Siempre N = 3 ▶ Nivel fotocélula FF = 01 a 14 ▶ Nivel de iluminación |
Nunca | |
Anunciador | P884 N |
N = 0 ▶ Deshabilitado N = 1 ▶ Desactivada N = 2 ▶ Activada N = 3 ▶ Ambos |
Deshabilitado | |
Tiempo entre anuncios | P887 SS | SS = 00 a 99 ▶ Tiempo en segundos | 8 Segundos |
Especificaciones
Especificaciones
- •Tensión de alimentación: 9 VCC a 16 VCC
- •Consumo máximo: 5 mA
- •Temperatura de operación: -10ºC a 50ºC
- •Temperatura de almacenamiento: -20ºC a 60ºC.
- •Dimensiones parte A: 105,55mm (largo) x 47,35mm (ancho) x 9,89mm (alto)
- •Dimensiones parte B: 87,62mm (largo) x 20,72mm (ancho) x 19,69mm (alto)
