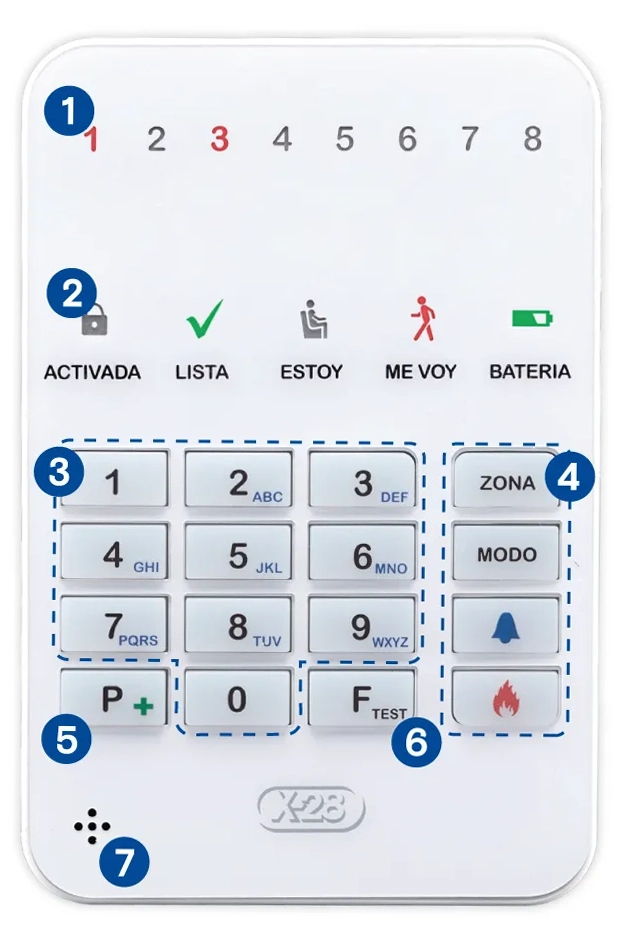

Identificación de las partes

Principio de funcionamiento

El T8M-MPXH es un mini teclado de comando diseñado para operar centrales MPXH, permitiendo efectuar diversas operaciones como activación, desactivación, cambios de modo, manejo de zonas y configuraciones avanzadas. El equipo se conecta a la central de alarma a través del protocolo MPXH utilizando solo tres buses.

El teclado cuenta con leds individuales que muestran el estado de las zonas 1 a 8, permitiendo al usuario identificar de forma rápida y sencilla qué zona ha activado la alarma o si alguna zona se encuentra abierta o anormal. Además, dispone de indicadores adicionales que brindan información sobre el estado de activación, batería y otras funciones del sistema.

El T8M-MPXH permite realizar todas las operaciones disponibles en un teclado convencional, entre las cuales se incluyen:

• •Selección de modos Estoy y Me voy.
• •Activación y desactivación del sistema.
• •Disparo de alarma por pánico o emergencia médica.
• •Test de baterías y sirenas.
• •Configuraciones y programaciones avanzadas del sistema.

Operaciones

A continuación se listan las distintas operaciones que se pueden realizar desde el teclado y el detalle de cada una de estas:

Para alternar entre los modos Estoy y Me voy, simplemente presioná la tecla MODO. Cada pulsación cambiará de manera secuencial entre ambos modos, facilitando la configuración rápida del sistema según la necesidad del momento.

• 1Verificá que el led LISTA esté encendido o parpadeando en verde.
• 2Ingresá el código de activación en el teclado.
• 3El sistema confirmará la activación encendiendo el led ACTIVADA en rojo y un BEEP corto del buzzer.
• 4En el modo Me voy, si las zonas 1 o 3 están configuradas como demoradas, el teclado emitirá una señal intermitente lenta, que se acelerará cuando el tiempo de salida esté por finalizar.

• 1Ingresá el código de desactivación en el teclado.
• 2El sistema confirmará la desactivación apagando el led ACTIVADA y emitiendo un beep largo.
• 3Si después del beep largo escuchás tres beeps adicionales, significa que hubo un disparo de alarma durante la activación.

Si se ingresa el código de asalto en lugar del de desactivación, el sistema funcionará de la misma manera que con la desactivación, pero de forma silenciosa activará el dispositivo de comunicación instalado (opcional), enviando una alerta de asalto a los números programados o a la Central de Monitoreo, si se cuenta con ese servicio.

Si contás con un equipo de aviso a distancia (equipo de la línea COM o comunicador de monitoreo) es posible generar un aviso de emergencia médica mediante el teclado, manteniendo presionada la tecla durante 2 segundos.

Si se mantiene presionada la tecla durante 2 segundos, el sistema disparará la alarma por pánico, con el objetivo de disuadir una posible amenaza. Esta función es de alerta permanente, es decir, disparará a la central, esté activada o desactivada.
Para cancelar el disparo, presioná nuevamente la tecla brevemente. También es posible cancelar el disparo ingresando el código de desactivación, incluso si la central ya estaba desactivada.

Si se mantiene presionada la tecla durante 2 segundos, el sistema disparará la alarma por incendio.
Para cancelar el disparo, presioná nuevamente la tecla brevemente. También es posible cancelar el disparo ingresando el código de desactivación, incluso si la central ya estaba desactivada.

Con la central desactivada, presioná la tecla TEST (F) durante 2 segundos para iniciar la prueba de sirenas y batería.
Las sirenas sonarán durante 3 segundos, luego se inhibirá el cargador y, 12 segundos más tarde, se medirá el estado de la batería.
El resultado de la prueba se indicará mediante el color y la forma de encendido del led de batería, de acuerdo al cuadro que se observa a continuación. Además, si la batería está baja o en condiciones dudosas, el teclado emitirá un beep al finalizar la prueba.

LED BATERÍA	ESTADO
Encendido en color verde	Hay red de 220 VCA y batería en buen estado
Apagado	No hay red de 220 VCA y batería en buen estado
Destellando en color verde	Test de batería en curso (15 segundos)
Encendido en color rojo	Batería baja (puede haber o no red)
Destellando en color rojo	Batería dudosa (puede haber o no red)

Si se instala un mini teclado en un dormitorio, los leds del mismo pueden resultar molestos durante la noche. Para apagarlos, ingresá la secuencia F 11. Los leds se encenderán nuevamente al presionar cualquier tecla.

La configuración de los códigos de activación, asalto y otras programaciones específicas en los diferentes equipos del sistema de alarma se puede realizar desde cualquier teclado de control. Para obtener instrucciones detalladas, consultá el manual del equipo correspondiente.

El teclado cuenta con 8 leds de zona que permiten visualizar el estado y la memoria asociada a cada una de estas. Si alguna zona presenta una condición anormal o ha sido activada, el led de esa zona parpadeará, indicando que está memorizada.
Para borrar todas las memorias de manera simultánea desde el mini teclado, presioná F 44. Es recomendable que, antes de borrar las memorias, utilices la función Replay para revisar los eventos previos.

Montaje

Se recomienda instalar el equipo cerca de una puerta de entrada de la propiedad a proteger, de manera que, al ingresar, no sea necesario atravesar ninguna zona vigilada antes de desactivar el sistema de alarma.

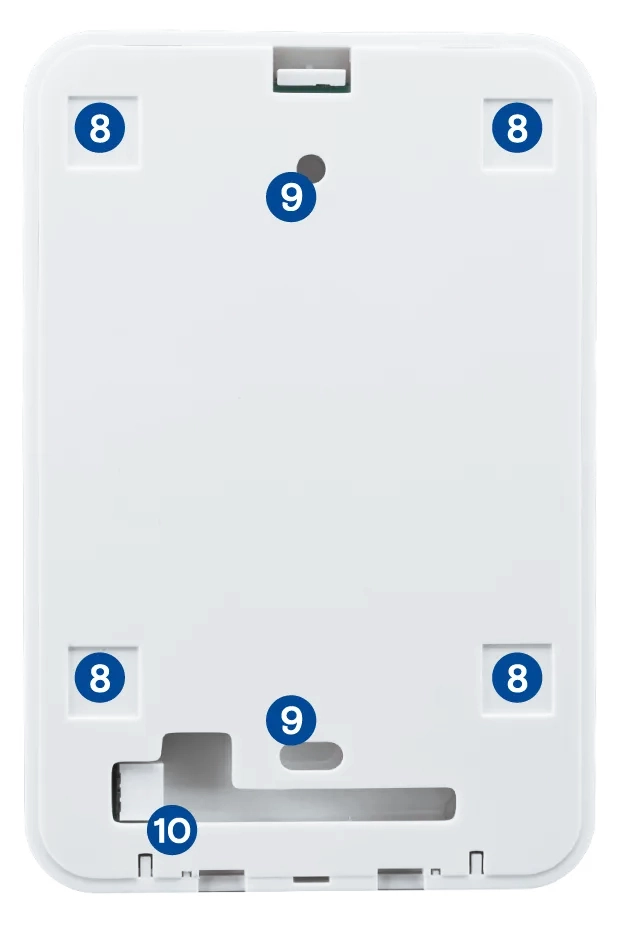

• 1Quitá la base introduciendo un destornillador en la parte inferior del gabinete. La misma posee orificios para los tornillos de instalación.
• 2Presentá la base en la superficie a instalar y marcá la posición de los orificios a utilizar.
• 3Realizá las perforaciones e introducí los tarugos suministrados con el producto.
• 4Atornillá la base a la pared.
• 5Colocá nuevamente la tapa del producto en la base, haciendo presión hasta que sientas el clic.

• 1Separá las cuatro partes de la cinta autoadhesiva incluida con el producto.
• 2Pegá cada una de las partes en las cuatro esquinas de la base del teclado.
• 3Retirá el film antiadherente y fijá el producto en la superficie deseada.

Conexión

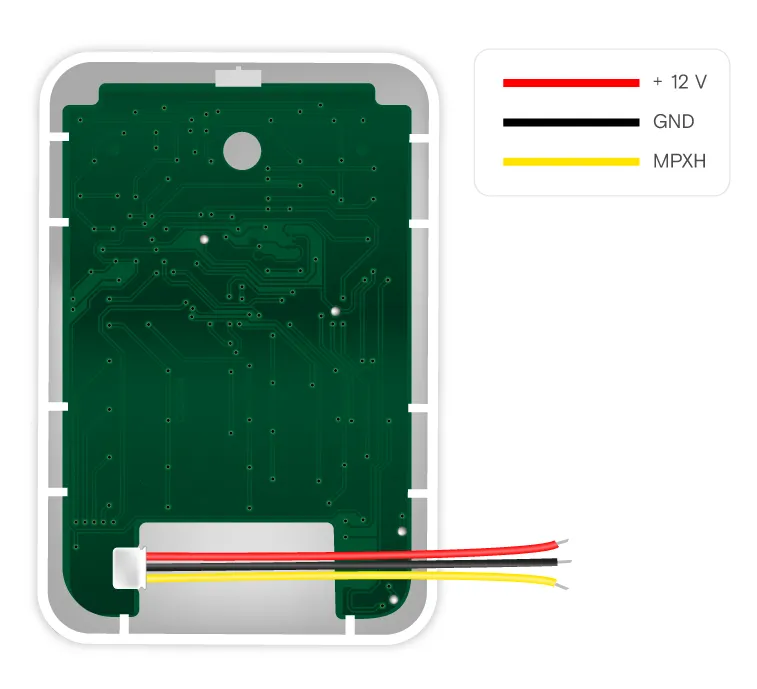

La conexión del teclado se realiza mediante el precableado provisto con el equipo. Para realizar correctamente el conexionado, seguí los siguientes pasos:

• 1Empalmá los tres cables al sistema MPXH instalado, asegurándote de respetar la polaridad de los mismos:
  • El cable rojo y negro a los +12 VCC y masa, respectivamente, de una salida auxiliar de la central.
  • El cable amarillo al bus MPXH que recorre la instalación.
• 2Insertá la ficha del precableado en el conector blanco ubicado en la placa del teclado.

Programaciones

El teclado ofrece una serie de programaciones que permiten personalizar y acceder a diversas funciones y características del equipo.
Para ingresar en el modo de programación del teclado:

• 1Ingresá el código del instalador o desactivá con el código de propietario.
• 2Pulsá dos veces la tecla P.
• 3Ingresá la secuencia F 83 25 23 (F TECLAD).
• 4Presioná PP nuevamente y luego la tecla P durante 2 segundos para acceder al modo de programación avanzada.
• 5Tomando como referencia la tabla de programaciones, ingresá el código correspondiente a la opción que querés programar y los parámetros deseados.
• 6Cuando termines de realizar las programaciones, pulsá F para salir de programación.

Función	Código	Programa	De fábrica	Detalles
Identificar el teclado	P881 NN	NN = 00 a 32 ▶ número de ID del teclado	Sin identificar
Bloquear cambio de partición	P882 N	N = 0 ▶ Bloqueado N = 1 ▶ Sin bloquear	Sin bloquear
Señalizaciones sonoras de activación y desactivación	P884 N	N = 0 ▶ Normal N = 1 ▶ Siempre señaliza	Normal
Función timbre	P885 T N	T = 0 ▶ Timbre deshabilitado T = 1 ▶ Timbre habilitado NN = Nodo del timbre	Deshabilitado
Autoapagado del backlight	P886 NN	N = 0 ▶ Autoapagado deshabilitado N = 1 ▶ Autoapagado habilitado	Deshabilitado

Especificaciones

• •Tensión de alimentación: 9 VCC a 16 VCC
• •Consumo: 10 mA
• •Temperatura de operación: -10 °C a 50 °C
• •Temperatura de almacenamiento: -20 °C a 60 °C
• •Dimensiones: 120 mm (alto) | 80 mm (ancho) | 8 mm (profundidad)
