Descripción general

Transmisor inalámbrico de gran alcance, compatible con toda la línea de sirenas inalámbricas.

Características

•Compatible con las sirenas de interior inalámbricas S16W
•Permite comandar una gran cantidad de sirenas inalámbricas
•Compatible con todas las centrales de la línea N
•Instalación sencilla
•Gran alcance de operación

Compartí tu tranquilidad

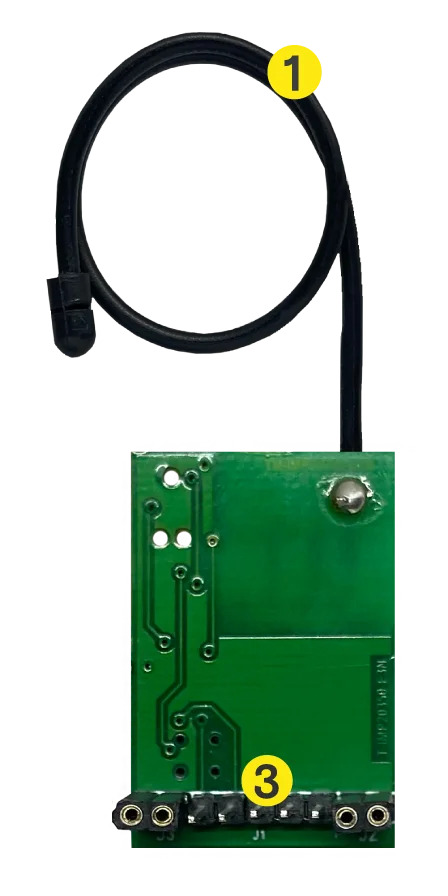

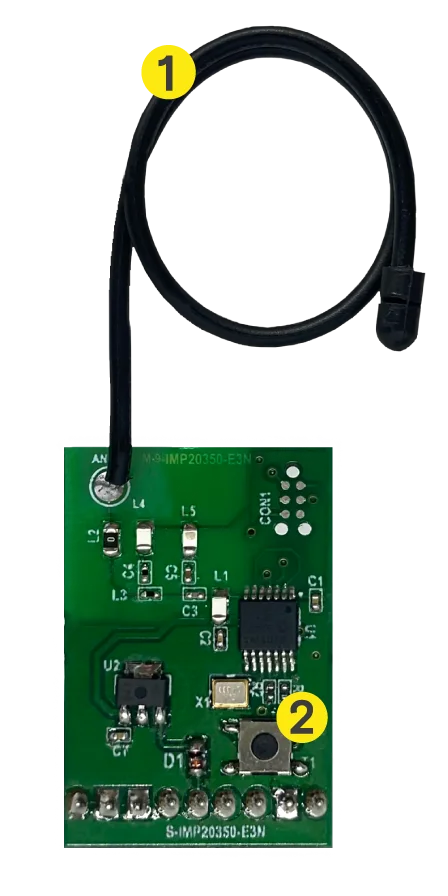

Identificación de las partes

1Antena
2Tecla

3Pines de conexión

Principio de funcionamiento

El TX CEN es un transmisor de tipo plug-in que permite vincular sirenas inalámbricas con una central de alarma de la línea N.
Al ocurrir un evento en el sistema, el dispositivo se encargará de generar y transmitir un mensaje de comando. Cuando una sirena inalámbrica recibe uno de estos mensajes, lo interpreta y realiza una señalización en función del tipo de comando recibido, como pueden ser: disparos por robo, disparos por incendio, beeps de activación y desactivación del sistema, timbre y anunciador.
Como configuración adicional, el TX CEN permite también setear las particiones que harán sonar a las sirenas inalámbricas, en caso de un disparo.

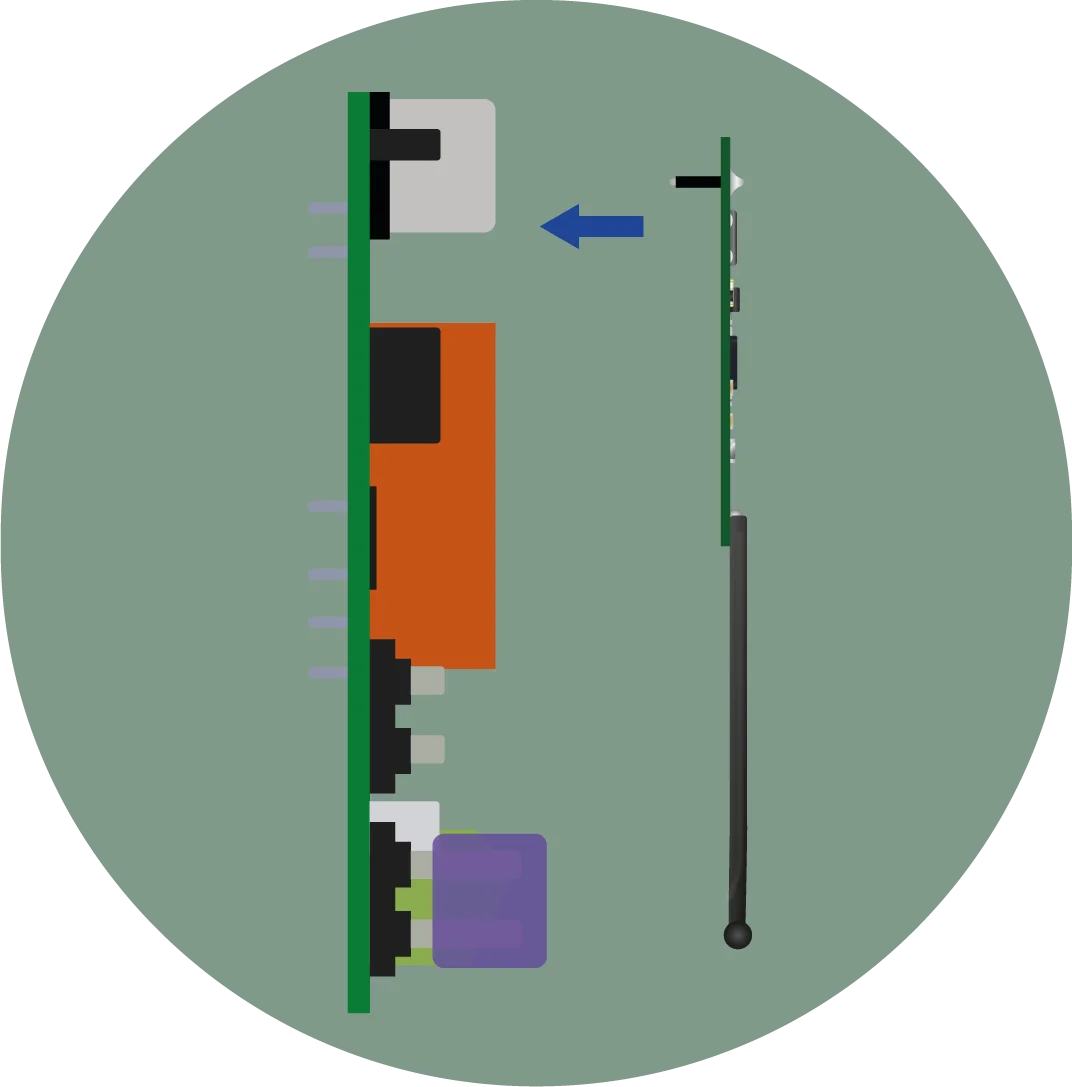

Montaje

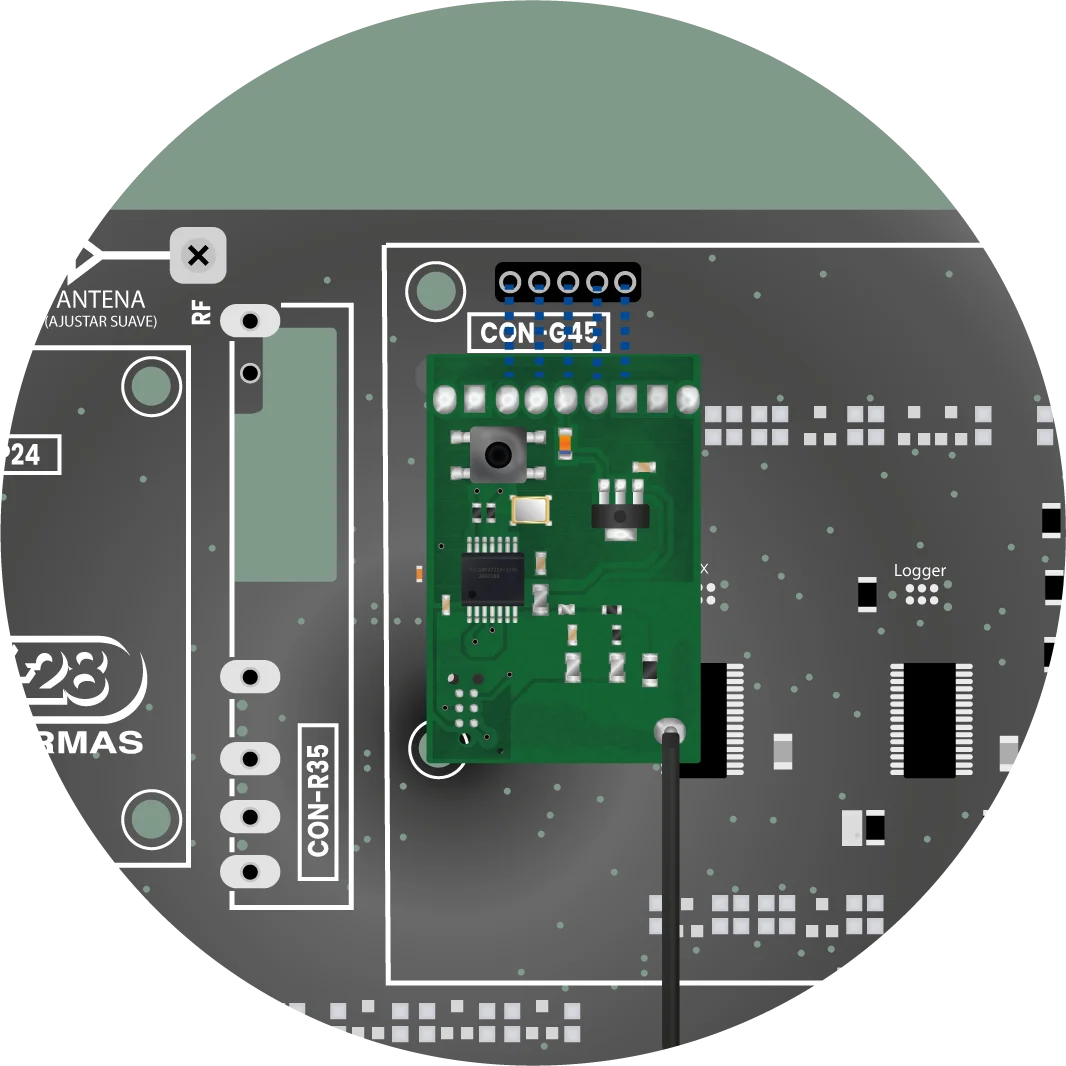

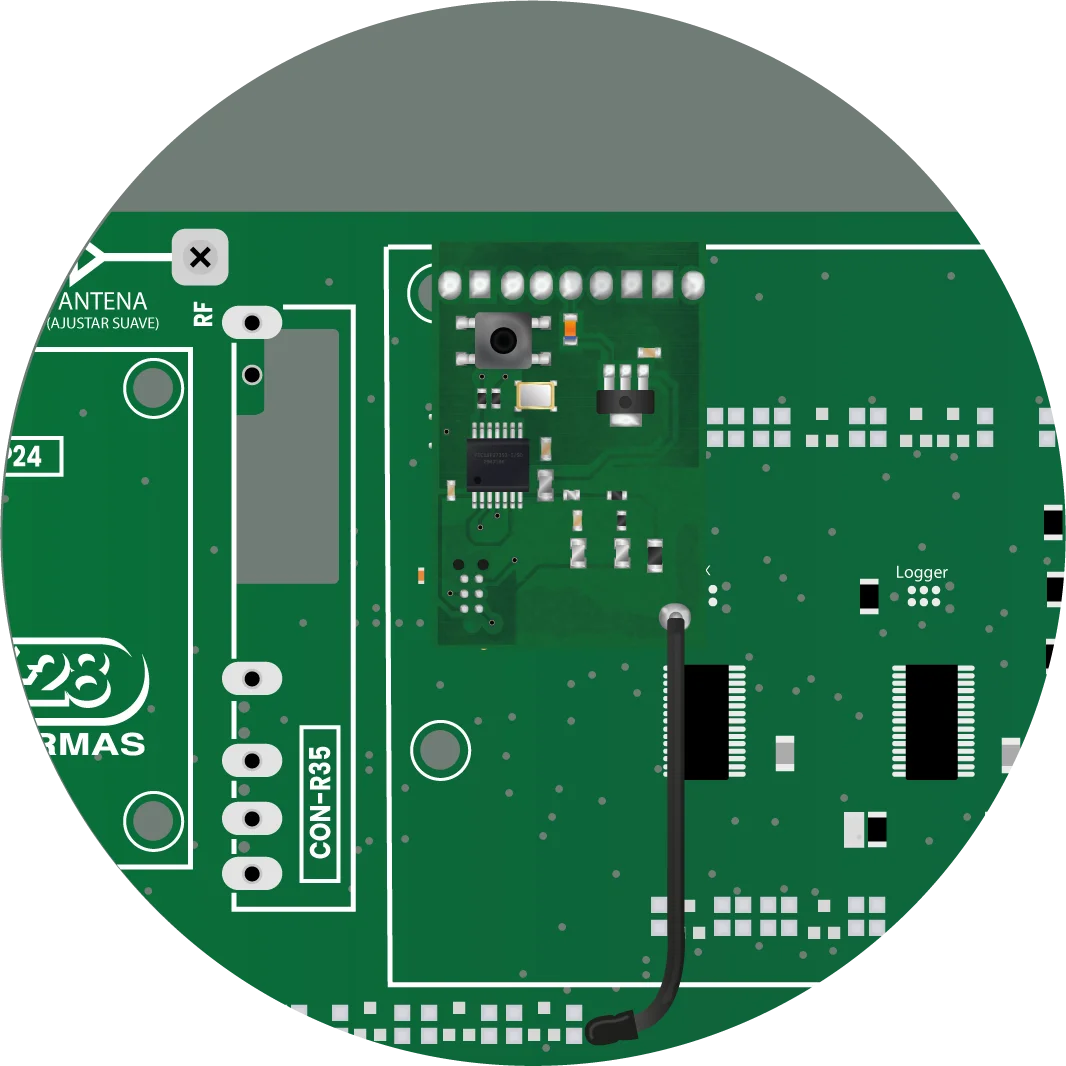

La conexión del TX CEN es muy sencilla, simplemente introducí los pines de conexión del TX CEN en el conector CON-G45 de la placa de la central.

Vinculación inalámbrica

Para vincular el TX CEN con una sirena inalámbrica S16W, seguí los pasos detallados a continuación:

1Presioná durante 2 segundos la tecla de vinculación de la sirena que querés codificar. El led rojo de la misma se encenderá.
2Pulsá la tecla del TX CEN.
3La sirena realizará un beep corto indicando que la operación fue exitosa.
4Si deseás vincular más sirenas al TX CEN, repetí los pasos 1 y 2 tantas veces como S16W quieras agregar.

Un TX CEN puede ser vinculado a una gran cantidad de sirenas S16W, pero una S16W solo se puede vincular con un único TX CEN.

Programaciones

Todas las programaciones se efectúan utilizando cualquier teclado conectado al sistema.
Para ingresar en programación, seguí los pasos indicados a continuación:

1Pulsá durante 2 segundos la tecla ubicada en la placa del TX CEN.
2Presioná 2 veces la tecla P en el teclado.
3Pulsá nuevamente la tecla P durante 2 segundos.

Función	Código	Programa	De fábrica
Seleccionar si suena en partición 1	P771	0= No suena 1= Suena en Me voy 2= Suena siempre	Suena siempre
Seleccionar si suena en partición 2	P772	0= No suena 1= Suena en Me voy 2= Suena siempre	Suena siempre
Seleccionar si suena en partición 3	P773	0= No suena 1= Suena en Me voy 2= Suena siempre	Suena siempre
Seleccionar si suena en partición 4	P774	0= No suena 1= Suena en Me voy 2= Suena siempre	Suena siempre
Seleccionar si suena en partición 5	P775	0= No suena 1= Suena en Me voy 2= Suena siempre	Suena siempre
Seleccionar si suena en partición 6	P776	0= No suena 1= Suena en Me voy 2= Suena siempre	Suena siempre
Seleccionar si suena en partición 7	P777	0= No suena 1= Suena en Me voy 2= Suena siempre	Suena siempre
Seleccionar si suena en partición 8	P778	0= No suena 1= Suena en Me voy 2= Suena siempre	Suena siempre
Sonido de incendio	P779 N=0 N=1	0= Intermitente 1= Continuo	Intermitente
Número de dispositivo para supervisión	P881 NN NN=00 a 99	00= No se supervisa	08
Tipo de sirena	P882N N=1 N=2	1= Sirena A 2= Sirena B	Sirena A
Atenuación de la Sirena B	P883N N=0 N=1	0=No atenuar 1=Atenuar	No atenuada
Volumen de anunciador	P884N N=0 N=1 N=2	0=Anunciador No 1=Volumen bajo 2=Volumen alto	Anunciador No
Volumen de las señalizaciones	P885 N N=0 a 4	0 = No hace señalizaciones 1 a 4 = bajo a alto	Volumen bajo
Volumen del timbre	P886T NN T=0 T=1 T=2	0= Timbre No 1=Volumen bajo 2=Volumen alto	Timbre No
Partición de señalizaciones	P880N N= 1 a 8	1 a 8 > Partición	1

Las programaciones son comunes a todas las sirenas inalámbricas que estén vinculadas al TX CEN.

Especificaciones

•Tensión de alimentación: 5 VCC
•Consumo en estado de reposo: 650 µA
•Consumo al transmitir: 10 mA
•Temperatura de operación: -10ºC a 50ºC
•Temperatura de almacenamiento: -20ºC a 60ºC
•Dimensiones: 23 mm (ancho) x 35 mm (largo) x 11 mm (alto de los pines)

Esta programación permite configurar, en instalaciones particionadas, que:

•La sirena suene o no en caso de disparo de la partición 1.
•Cuando se dispara el sistema, solo suene si se encuentra en el modo Me voy, ya que en algunos casos los usuarios prefieren evitar el sonido dentro de la propiedad cuando se encuentran en ella.

De fábrica se configura para que suene siempre

Estando en programación, ingresá P771 N, siendo N una de las siguientes opciones:

0=No suena
1=Suena en modo Me voy
2=Suena siempre

Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “SUENA POR PART1”. Luego ingresá la opción deseada.

Esta programación permite configurar, en instalaciones particionadas, que:

•La sirena suene o no en caso de disparo de la partición 2.
•Cuando se dispara el sistema, solo suene si se encuentra en el modo Me voy, ya que en algunos casos los usuarios prefieren evitar el sonido dentro de la propiedad cuando se encuentran en ella.

De fábrica se configura para que suene siempre

Estando en programación, ingresá P772 N, siendo N una de las siguientes opciones:

0=No suena
1=Suena en modo Me voy
2=Suena siempre

Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “SUENA POR PART2”. Luego ingresá la opción deseada.

Esta programación permite configurar, en instalaciones particionadas, que:

•La sirena suene o no en caso de disparo de la partición 3.
•Cuando se dispara el sistema, solo suene si se encuentra en el modo Me voy, ya que en algunos casos los usuarios prefieren evitar el sonido dentro de la propiedad cuando se encuentran en ella.

De fábrica se configura para que suene siempre

Estando en programación, ingresá P773 N, siendo N una de las siguientes opciones:

0=No suena
1=Suena en modo Me voy
2=Suena siempre

Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “SUENA POR PART3”. Luego ingresá la opción deseada.

Esta programación permite configurar, en instalaciones particionadas, que:

•La sirena suene o no en caso de disparo de la partición 4.
•Cuando se dispara el sistema, solo suene si se encuentra en el modo Me voy, ya que en algunos casos los usuarios prefieren evitar el sonido dentro de la propiedad cuando se encuentran en ella.

De fábrica se configura para que suene siempre

Estando en programación, ingresá P774 N, siendo N una de las siguientes opciones:

0=No suena
1=Suena en modo Me voy
2=Suena siempre

Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “SUENA POR PART4”. Luego ingresá la opción deseada.

Esta programación permite configurar, en instalaciones particionadas, que:

•La sirena suene o no en caso de disparo de la partición 5.
•Cuando se dispara el sistema, solo suene si se encuentra en el modo Me voy, ya que en algunos casos los usuarios prefieren evitar el sonido dentro de la propiedad cuando se encuentran en ella.

De fábrica se configura para que suene siempre

Estando en programación, ingresá P775 N, siendo N una de las siguientes opciones:

0=No suena
1=Suena en modo Me voy
2=Suena siempre

Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “SUENA POR PART5”. Luego ingresá la opción deseada.

Esta programación permite configurar, en instalaciones particionadas, que:

•La sirena suene o no en caso de disparo de la partición 6.
•Cuando se dispara el sistema, solo suene si se encuentra en el modo Me voy, ya que en algunos casos los usuarios prefieren evitar el sonido dentro de la propiedad cuando se encuentran en ella.

De fábrica se configura para que suene siempre

Estando en programación, ingresá P776 N, siendo N una de las siguientes opciones:

0=No suena
1=Suena en modo Me voy
2=Suena siempre

Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “SUENA POR PART6”. Luego ingresá la opción deseada.

Esta programación permite configurar, en instalaciones particionadas, que:

•La sirena suene o no en caso de disparo de la partición 7.
•Cuando se dispara el sistema, solo suene si se encuentra en el modo Me voy, ya que en algunos casos los usuarios prefieren evitar el sonido dentro de la propiedad cuando se encuentran en ella.

De fábrica se configura para que suene siempre

Estando en programación, ingresá P777 N, siendo N una de las siguientes opciones:

0=No suena
1=Suena en modo Me voy
2=Suena siempre

Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “SUENA POR PART7”. Luego ingresá la opción deseada.

Esta programación permite configurar, en instalaciones particionadas, que:

•La sirena suene o no en caso de disparo de la partición 8.
•Cuando se dispara el sistema, solo suene si se encuentra en el modo Me voy, ya que en algunos casos los usuarios prefieren evitar el sonido dentro de la propiedad cuando se encuentran en ella.

De fábrica se configura para que suene siempre

Estando en programación, ingresá P778 N, siendo N una de las siguientes opciones:

0=No suena
1=Suena en modo Me voy
2=Suena siempre

Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “SUENA POR PART8”. Luego ingresá la opción deseada.

Mediante esta programación es posible configurar el tipo de sonido que emitirá la sirena cuando se dispare por incendio. De fábrica se programa para que el sonido de incendio sea intermitente.

Estando en programación, ingresá P779 N, siendo N una de las siguientes opciones:

0=Intermitente
1=Continuo

Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “SONIDO DE INCENDIO”. Luego ingresá la opción deseada.

Esta programación permite asignar a la sirena el número de dispositivo para identificarla en instalaciones supervisadas. De fábrica se programa como dispositivo número 08.

Estando en programación, ingresá P881 NN, siendo NN un número de 00 a 99 (00 no se supervisa)

Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “NUM DE DISPOSIT”. Luego ingresá la opción deseada.

Permite determinar si la sirena sonará cuando el sistema se dispare por la salida A o B. De fábrica se programa para que se dispare por salida A.

Estando en Programación ingresar P882 N, siendo N una de las siguientes opciones: 1= Sirena A, 2= Sirena B

Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “SIRENA TIPO”. Luego ingresá la opción deseada.

Permite atenuar el nivel de sonido de la sirena B. Esta configuración solo es posible cuando se programa que la sirena funcione por la salida B. De fábrica se programa sin atenuación.

Estando en Programación, ingresar P883 TT, siendo N una de las siguientes opciones: 0 = No atenuar, 1 = Atenuar

Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “ATENUAR SIR”. Luego ingresá la opción deseada.

Esta configuración permite habilitar la función de anunciador de entrada en la sirena y además regular el volumen de los anuncios. Esta prestación requiere que al menos un sensor o barrera del sistema esté programado para que, al detectar, genere un mensaje de anuncio, el cual será interpretado por la sirena, produciendo el sonido correspondiente. De fábrica se programa sin anunciador.

Estando en Programación, ingresar P884 N, siendo N una de las siguientes opciones: 0 = Sin anunciador, 1 = Volumen bajo, 2 = Volumen alto

Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “VOLUMEN ANUNC”. Luego ingresá la opción deseada.

Es posible regular el volumen de los beeps de activación y desactivación mediante control remoto, de la partición a la que está asignada la sirena. De fábrica se programa en volumen bajo.

Estando en Programación, ingresar P885 N, siendo N una de las siguientes opciones: 0 = Beeps No, 1 a 4 = Bajo a Alto

Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “VOLUMEN BEEPS”. Luego ingresá la opción deseada.

Permite regular el volumen del timbre de la partición asignada. Para que la sirena funcione como timbre, el sistema deberá contar con un RING-MPXH y se debe seleccionar el mismo número de nodo en ambos equipos. De fábrica se programa como Timbre No.

Estando en Programación, ingresar P886 T NN, siendo T una de las opciones debajo y NN el número de nodo: 0 = Timbre No, 1 = Volumen bajo, 2 = Volumen alto

Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “VOLUMEN TIMBRE”. Luego ingresá la opción deseada.

Las señalizaciones que genera el sistema y realiza la sirena, se corresponden con una de las ocho posibles particiones que puede tener la instalación. Esta programación permite elegir a qué partición corresponderán las siguientes señalizaciones:
A- Led de activado
B- BEEPs de activación y desactivación (cuando se realizan mediante transmisores de control remoto)
C- Anunciador
D- Timbre

Estando en Programación Avanzada ingresar P880 N, siendo N un número del 1 al 8, correspondiéndose con la partición deseada.

Estando en programación avanzada, utilizar las flechas y para recorrer el listado de programaciones hasta la opción “PARTICION DE SEÑALIZACIONES”. Luego ingresá la opción deseada.

Mediante esta programación es posible inhibir el detector de humo. Cuando el dispositivo se encuentra inhibido, se dan las siguientes funciones:
• El sensor no se dispara por humo, ni por temperatura
• No realiza el auto-test
• Deja de reportar
Los destellos periódicos del led pasan de verde a rojo. Para desinhibir el sensor de humo se debe realizar la misma secuencia.

Estando en Programación Avanzada ingresar P887 297

Por medio de esta programación es posible asignar el número de evento custom que enviará al sistema, una vez sobrepasada la temperatura de emergencia. De fábrica se configura en 0.

Estando en Programación Avanzada ingresar P991 N, siendo N la opción elegida (0 a 8).

Estando en programación avanzada, utilizar las flechas y para recorrer el listado hasta la opción “Num. de evento”. Luego ingresá la opción deseada.

Esta opción permite configurar si el dispositivo envía o no, la restauración del evento. De fábrica no envía la restauración.

Estando en Programación Avanzada ingresar P992 N, siendo N la opción elegida (0 o 1)

Estando en programación avanzada, utilizar las flechas y para recorrer el listado hasta la opción “envia restaurar”. Luego ingresá la opción deseada.
