Identificación de las partes

• 1CONECTOR DE ANTENA
• 2PORTA NANO SIM
• 3TECLA WPS
• 4LEDS INDICADORES DE RED CELULAR, Wi-Fi Y ESTADO GENERAL
• 5CONECTOR DE ALIMENTACIÓN Y MPXH

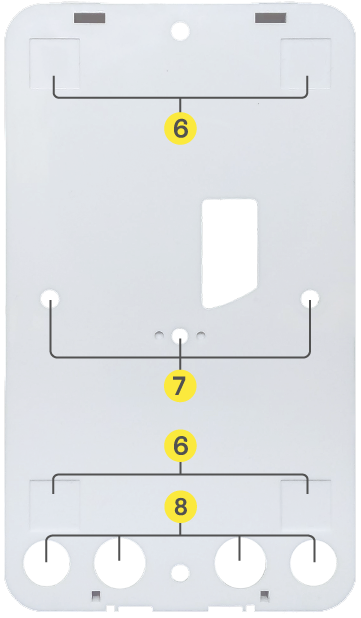

• 6BAJORRELIEVES PARA CINTA BIFAZ
• 7ORIFICIOS PARA MONTAR EL GABINETE MEDIANTE TORNILLOS
• 8ORIFICIOS PARA PASAR LOS CABLES DE CONEXIÓN

Accesorios

• Cable de 3 vías

• Tornillo (x2)

• Tarugo (x2)

• Troquel de cinta bifaz

• Antena

Principio de Funcionamiento

El comunicador WIFICEL 100-MPXH es un dispositivo que transmite los eventos generados en un sistema de X-28 Alarmas a la central de monitoreo CUIDAR, y permite a su vez comandar y recibir notificaciones de eventos mediante la aplicación móvil Mi Alarma X-28, todo esto a través de una red WIFI de 2,4 GHz o una red móvil de 2G/4G.
Esta doble interfaz de comunicación garantiza que ante la no disponibilidad de alguna de las dos, el equipo se comunique mediante la restante (ante la presencia de ambas redes, el equipo siempre utilizará la red WIFI en primer lugar).
De esta forma, ante un disparo de la alarma (robo, asalto, etc.) que deba ser informado a la central de monitoreo, el equipo establecerá una comunicación con la misma. Ante cualquier otro evento (batería baja, corte de red, cambio de estado de alarma, etc.), el comunicador también lo infomará a la central Cuidar, y adicionalmente lo notificará al usuario mediante la aplicación.
Además, la app móvil permite al usuario realizar una gran cantidad de acciones, tales como: activar o desactivar una partición, incluir o excluir zonas, encender o apagar nodos, crear rutinas de automatización, asignar nombres a las particiones, zonas, nodos y usuarios del sistema, entre otras.

Montaje y conexión

Antes de proceder a la instalación del equipo, asegurate de ubicar el comunicador en un lugar con buena señal Wi-Fi y de telefonía celular, y alejado de interferencias que impidan una correcta comunicación con las redes.
A continuación se detallan los pasos a seguir para la correcta instalación del equipo:

• 1Quitá la tapa del producto, insertando suavemente un destornillador en la ranura de la parte inferior del gabinete. La misma se extrae fácilmente.
• 2Retirá la placa, haciendo presión en la parte inferior de la misma.
• 3Montá la base en la posición elegida, mediante los tornillos y tarugos suministrados.
• 4Pasá el cable de conexión por un orificio inferior de la base del producto. También podés pasar el cable por alguno de los lados del gabinete, realizando previamente una caladura con un alicate.
• 5Volvé a colocar la placa en la base.
• 6Introducí la tarjeta SIM (con los contactos orientados hacia abajo) en la ranura del porta nano SIM, coincidiendo con el dibujo en la placa.
• 7Colocá la antena provista con el producto en el conector de antena.
• 8Conectá el precableado al conector de alimentación del equipo, y realizá los empalmes de la siguiente manera: los cables rojo y negro a una salida de alimentación de la central de alarma, +12 VCC y masa respectivamente. El cable amarillo a la línea MPXH que recorre el sistema de alarma.
• 9Colocá nuevamente la tapa del equipo y, por último, posicioná la antena en una ubicación en la que posea buena señal.

Conexión a una red Wi-Fi

Existen dos modos de conectar el equipo a una red Wi-Fi: mediante WPS (Wi-Fi Protected Setup), para lo cual es necesario que el modem o router posean esta prestación; o utilizando la app Mi Alarma X-28. Esto último se explica detalladamente en la sección de la aplicación Mi Alarma X-28.
Para conectar el equipo a la red Wi-Fi mediante la tecla de WPS:

• 1Presioná el botón de WPS en tu módem o router. El mismo suele identificarse con las siglas WPS o bien con el siguiente símbolo .
• 2Mantené presionada la tecla WPS del comunicador durante 5 segundos para ingresar en modo AP.
• 3Volvé a presionar la tecla WPS del WIFICEL 100-MPXH durante 5 segundos.
• 4El equipo ingresa en modo WPS y el led indicador de la red Wi-Fi destellará en color verde de forma rápida.
• 5Una vez establecida la conexión, el led mencionado previamente debe quedar encendido en color verde.

De esta forma, el WIFICEL 100-MPXH se habrá conectado a la red Wi-Fi sin necesidad de configurar el nombre de la red y su contraseña.

Señalización de los leds

El equipo cuenta con tres leds que indican distintos estados del producto: un led de estado general, un led de estado de Wi-Fi y un led de estado de red celular.
A continuación, se proporciona una descripción detallada de las diversas señalizaciones que realiza, acompañadas de un ejemplo representativo de cada una de ellas.

Programación

El comunicador WIFICEL 100-MPXH ofrece una serie de programaciones que permiten personalizar y acceder a diversas funciones y características del equipo. Estas programaciones se realizan desde cualquier teclado del sistema.
Existen dos modos de acceder a las programaciones del equipo:

• 1Presioná 4 veces la tecla WPS del equipo.
• 2Presioná PP en el teclado.
• 3Mantené presionada la tecla P durante 2 segundos.

• 1Ingresá el código del instalador o desactivá con el código de propietario.
• 2Presioná PP en el teclado para ingresar en la programación de la central.
• 3Introducí la secuencia F WCOM (siendo WCOM el mnemónico de 9266) en el teclado.
• 4Ingresá PP.
• 5Mantené presionada la tecla P durante 2 segundos.

Una vez ingresado el equipo en el modo de programación, existen dos maneras de realizar las configuraciones:

• •Si las programaciones se realizan a través de un teclado TLCD-MPXH, se pueden recorrer las opciones utilizando únicamente las flechas arriba y abajo del mismo.
• •Si se emplea un teclado sin pantalla, podés acceder a las configuraciones ingresando el código de la programación correspondiente.

Comando INFO

El WIFICEL 100-MPXH incluye una función que permite obtener datos del sistema mediante mensajes de texto. Esta característica puede ser de gran utilidad como una alternativa de respaldo en caso de que las redes WiFi o 2G/4G no estén disponibles.
El envío de este mensaje de texto de comando se realiza desde un teléfono móvil al número asociado a la tarjeta SIM de tu comunicador.
Para solicitar información al equipo a través de SMS, simplemente enviá un mensaje con la clave 270011, seguida de un espacio y luego la palabra info.
Transcurridos unos segundos, el equipo responderá con una serie de datos sobre el estado del equipo.

COMANDO

RESPUESTA

Comando Reiniciar

El WIFICEL 100-MPXH posee un comando que permite reiniciar el equipo de manera remota a través de un mensaje de texto. Esta característica puede ser de gran utilidad en situaciones donde se requiere reiniciar el equipo pero no se cuenta con acceso físico al mismo.
El envío de este mensaje de texto de comando se realiza desde un teléfono móvil al número asociado a la tarjeta SIM de tu comunicador.
Para reiniciar el equipo a través de un SMS, simplemente enviá un mensaje con la clave 270011, seguida de un espacio y luego la palabra reiniciar.

Este comando se encuentra disponible a partir de la versión 1.16 del producto.

COMANDO

RESPUESTA

Comando Wi-Fi

El WIFICEL 100-MPXH permite configurar la red WI-FI del comunicador mediante mensaje de texto, de manera opcional, para los casos en los que el instalador deba realizar esta configuración de manera remota.
El envío de este mensaje de texto de comando se realiza desde un teléfono móvil al número asociado a la tarjeta SIM de tu comunicador.
Para configurar la red Wi-Fi a través de SMS, simplemente enviá la siguiente secuencia:

COMANDO

RESPUESTA

El número asociado a la seguridad de la red Wi-Fi hace referencia al protocolo de seguridad utilizado para la red en cuestión. A continuación, las opciones disponibles:

• 1 (WEP): Permite que los ordenadores de una red intercambien mensajes cifrados ocultando su contenido a los intrusos.
• 2 (WPA personal): Es un método común para asegurar las redes inalámbricas, y es adecuado para la mayoría de las redes domésticas.
• 3 (WPA enterprise): Proporciona la seguridad necesaria para las redes inalámbricas en el mundo empresarial.

Restauración a valores de fábrica

Ante la necesidad de cambiar de instalación el WIFICEL 100-MPXH, es sumamente importante realizar una restauración a valores de fábrica, para desvincular el producto de la instalación anterior y que quede listo para ser asociado a una nueva.

Especificaciones

• •Tensión de alimentación: 12 VCC.
• •Temperatura de operación: 0 ºC a 50 ºC.
• •Temperatura de almacenamiento: 0 ºC a 60 ºC.
• •Consumo medio: 110 mA
• •Consumo máximo: 140 mA
• •Dimensiones: 73 mm (ancho) / 125 mm (alto) / 25 mm (profundidad)

Descarga

Podés encontrar la aplicación en Play Store y App Store para dispositivos con Android o iOS, respectivamente. Para descargarla, simplemente buscala por el nombre “Mi Alarma X-28” y presioná la opción de descargar.

Crear una cuenta

Añadir el WIFICEL 100-MPXH a la cuenta

Conectar el equipo a Wi-Fi

Si el comunicador ya fue vinculado con la aplicación previamente desde otro celular, y por ende, ya se encuentra conectado a una red Wi-Fi, podés obviar esta sección.
Si, por el contrario, es la primera vez que vas a vincular tu dispositivo, el led de señalización Wi-Fi hará destellos lentos en color verde, indicando que se encuentra desconectado de la red Wi-Fi.
Antes de iniciar el proceso de configuración, es necesario ingresar en modo AP, para ello mantené presionada la tecla WPS del WIFICEL 100-MPXH durante 5 segundos, el led de señalización comenzará a emitir dos destellos lentos en color verde.

Configuración inicial y claves

Una vez configuradas las claves, si otro usuario desea asociar a su cuenta el mismo WIFICEL 100-MPXH, deberá hacerlo mediante el uso de alguna de las dos claves. Usar una u otra, impactará en las acciones que este usuario pueda realizar mediante la aplicación Mi Alarma X-28.
Si un usuario utiliza la clave Master, tendrá acceso a todas las funcionalidades del dispositivo, mientras que si utiliza la clave Habitual, algunas funcionalidades no estarán disponibles.
En resumen, se establecen dos niveles de privilegio para evitar que ciertos usuarios realicen acciones para las que no están autorizados.
A continuación, se describen las diferentes funciones y permisos asociados a cada una de las claves.
