Descripción general
Sistema de alarma para vehículo con antirrobo y módulo abre/cierra puertas.
Prestaciones
FUNCIONES ANTIRROBO
- •Bloqueo del arranque del motor
- •Protección ante apertura de puertas, baúl, capot y contacto
- •Protección interior volumétrica por ultrasonido
- •Protección ante la rotura de vidrios (Opcional DMIC)
- •Protección por movimiento o remolque (Opcional DMV)
- •Disparo de alarma por luces y sirena multitono (Opcional sirena S21 / S23H)
- •Memoria de disparo de alarma sonoro y luminoso
- •Señalización luminosa disuasiva de alarma activada
- •Aviso de condición anormal al activar
- •Revisión de memoria de disparo - Replay
FUNCIONES PARA LA RECUPERACIÓN DEL VEHÍCULO EN CASO DE ASALTO
- •Antiasalto activo
FUNCIONES DE SEGURIDAD PERSONAL
- •Pánico o pedido de ayuda
FUNCIONES ANTISABOTAJE
- •Controles remotos con miles de millones de códigos irrepetibles (Rolling code)
- •Sistema anti-scan, que evita la desactivación mediante generadores de códigos
- •Protección ante desconexión de bocinas de vehículo (Opcional sirena S 21 / S23H)
FUNCIONES DE CONFORT
- •Activación y desactivación sonora o luminosa
- •Abre/Cierra puertas al desactivar/activar (si el vehículo posee cierre centralizado)
- •Autolock automático (Si el vehículo posee cierre centralizado)
- •Aviso de luz encendida al descender del vehículo
- •Indicaciones sonoras de bajo volumen mediante buzzer
- •Ajuste de volumen de señalizaciones sonoras (Opcional con sirenas S 21 / S23H)
FUNCIONES PROGRAMABLES
- •Antidistracción
- •Autolock (Si el vehículo posee cierre centralizado)
- •Personalización del funcionamiento de las teclas para activar y desactivar sonoro o silencioso
- •Modo ahorro de batería (Battery save)
- •Programaciones avanzadas
ACCESORIOS OPCIONALES
- •Detector de movimiento del vehículo (DMV-MPXC)
- •Detector de rotura de vidrios (DMIC-MPXC)
- •Cualquier otro equipo con tecnología MPXC, excepto RADAR
Compartí tu tranquilidad
Identificación de las partes
Identificación de las partes
- 1ANTENA
- 2CONECTOR MPXC
- 3BORNERA PARA PRECABLEADO GENERAL
- 4BORNERA PARA SENSORES VOLUMÉTRICOS
- 5TRANSMISOR DE COMANDO (x2)

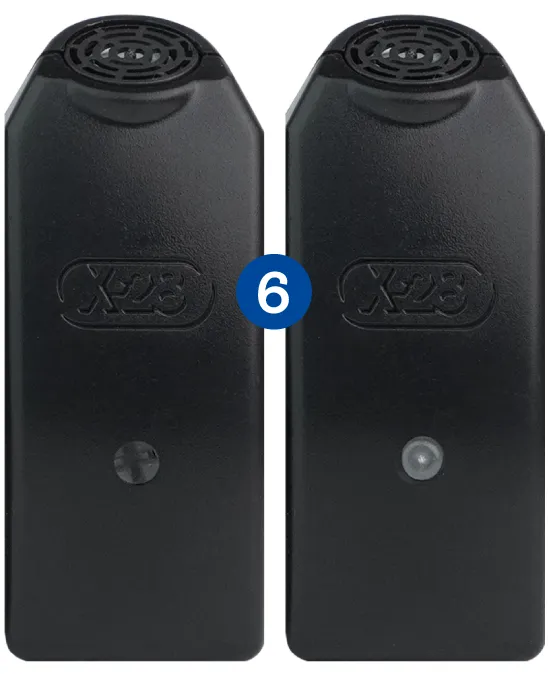

- 6SENSORES VOLUMÉTRICOS
- 7PRECABLEADO GENERAL DE LA ALARMA
- 8PORTAFUSIBLE
- 9PRECABLEADO DE SENSORES VOLUMÉTRICOS
Accesorios
• Fusible de 20A
Diagrama de instalación
Diagrama de instalación
| Cable | Entrada/Salida | Conexión | Detalles |
|---|---|---|---|
| Rojo | +12V |  |
Conectar a un punto de 12V de tensión permanente. El cable se suministra con portafusible. |
| Negro | Masa |  |
Conectar a cualquier punto del vehículo que asegure una masa segura. |
| Naranja | Puerta |  |
Conectar los pulsadores de puerta. Seleccionable +/-. |
| Marrón | Sirena |  |
Salida de +12V para conectar la sirena S 21. |
| Azul | Corte 1 / Corte 2 | Ver Alternativas de corte para detener el motor o evitar el arranque | Contactos libres de potencial para cortar la alimentación de la bobina de encendido o el relay del burro de arranque (de acuerdo a lo programado). |
| Amarillo | Contacto |  |
Conectar a la salida de la llave de contacto que alimenta el encendido. |
| Violeta | MPXC |  |
Salida MPXC para conectar cualquier equipo MPXC. |
| Celeste | Luces de posición 1 / Luces de posición 2 |  |
Salidas independientes de +12V/15A para conectar las luces de posición del vehículo. (Se suministran dos salidas para los casos en que el vehículo tenga circuitos independientes.) |
| Rosa | Capot |  |
Conectar al pulsador del capot. |
| Blanco | Baúl |  |
Conectar al pulsador del baúl. Seleccionable +/-. |
| Gris | APU | Ver Conexión de abre-cierra puertas centralizado | Salida transistorizada para operar el cierre centralizado de puertas del vehículo. |
| Verde | CPU | Ver Conexión de abre-cierra puertas centralizado | Salida transistorizada para operar el cierre centralizado de puertas del vehículo. |
| Conector conjunto US L B T | Ultrasonido Led Buzzer Tecla Led |
 |
Conecta la central con el detector volumétrico, el buzzer y el led que se instalan en el interior del parabrisas, incluye la tecla led. |
Para evitar sobrecargas, corroborá que el cable que corta solo alimente el circuito de encendido.
Alternativas de corte para detener el motor o evitar el arranque
Alternativas de corte para detener el motor o evitar el arranque
Detener el motor en caso de asalto
Si se ha programado que el sistema detenga el motor en caso de asalto, realizá la siguiente conexión:
Impedir el arranque en caso de asalto
Si se ha programado que se impida que vuelva a arrancarse el motor una vez accionado el sistema antiasalto, realizá la siguiente conexión:
Conexión de abre-cierra puertas centralizado
Conexión de abre-cierra puertas centralizado
Sistema de tres puntos por negativo
Otros sistemas
Para cualquier otro tipo de sistemas es posible utilizar el módulo abre-cierra puertas (MACP) que cuenta con dos relés inversores y todos los contactos libres de potencial disponibles.
Conector lateral
Conector lateral
La central posee un conector lateral que puede ser utilizado para conectar un SCANNER-MPXC.
Operaciones básicas de funcionamiento
Operaciones básicas de funcionamiento
| Función | Acción |
|---|---|
| Protección Antirrobo |
Activación sonora: tecla
Activación silenciosa: tecla  y luego la tecla
Desactivación sonora: tecla
Desactivación silenciosa: tecla y luego la tecla
|
| Pánico |
Disparo: tecla por 2 segundos
Cancelar disparo: tecla por 2 segundos o tecla
|
| Desactivación alternativa |
Poné el vehículo en contacto y pulsá la tecla Led.
Si se le programó código de seguridad, ingresá el código correspondiente. |
| Anulación | Poné el vehículo en contacto y pulsá la tecla Led durante 8 segundos. |
| Restauración (Salida de anulación) | Poné el vehículo en contacto y pulsá la tecla Led durante 8 segundos. |
| Revisión de memoria de disparo | Pulsá la tecla Led 3 veces (con el vehículo fuera de contacto), contá la cantidad de veces que destella el led y consultá la tabla. |
| Activación excluyendo sensores de movimiento |
Sonora: tecla durante 2 segundos
Silenciosa: tecla y luego la tecla durante 2 segundos
|
| Protección antiasalto activo |
Con el motor en marcha pulsá la tecla , las luces de posición se encienden 3 veces, 60 segundos más tarde el buzzer emite una serie de sonidos durante 16 segundos. Si el sistema está programado para detenerse de forma instantánea, se detiene, si se ha programado impedir el arranque una vez que se detenga no podrá volverse a poner en marcha.
Para desactivar en cualquier momento, pulsá la tecla .
|
| Control de volumen de las señalizaciones (opcional con sirenas inteligentes) |
Desactivá la alarma, abrí la puerta y antes de que transcurran 10 segundos, pulsá 5 veces la Tecla Led.
Pulsá sucesivamente la tecla del transmisor de control remoto hasta alcanzar el volumen deseado y cerrá la puerta.
|
Personalización del funcionamiento de las teclas para activar y desactivar: Si el usuario prefiere activar y desactivar habitualmente en forma silenciosa, puede programarse para que al oprimir las teclas de comando, la alarma sólo realice los destellos de luces (programación avanzada 80 N).
Vinculación de transmisores
Vinculación de transmisores
Para vincular los transmisores de control remoto por primera vez, seguí los siguientes pasos:
- 1Colocá el fusible provisto con el equipo en el precableado.
- 2Luego de la señalización, oprimí la tecla o del primer transmisor a aprender.
- 3Presioná la tecla o del otro transmisor de comando.
- 4Para finalizar oprimí nuevamente la tecla o de alguno de los transmisores de comando ya vinculados.
Para agregar más transmisores dirigite a la sección “PROGRAMACIONES AVANZADAS”, la función Ingresar al modo de aprender transmisores.
Señalizaciones de luces, buzzer y bocina (o sirena opcional)
Señalizaciones de luces, buzzer y bocina (o sirena opcional)
| Acción | Luces | Sirena S 23 (Opcional) | Buzzer | Bocina |
|---|---|---|---|---|
| Activación | 1 destello corto | Sonido corto tipo xilofón | - | Sonido corto (con activación sonora) |
| Desactivación | 2 destellos corto | 2 sonidos bitonales | - | 2 sonidos largos (con desactivación sonora) |
| Activación parcial | 1 destello corto + 3 destellos largos |
Sonido corto tipo xilofón + pausa + 3 beeps cortos |
- | Un sonido corto + pausa + 3 sonidos cortos |
| Disparo de alarma | Destellantes | Sonido multitono | - | Sonido intermitente |
| Memoria de disparo | 2 destellos largos + pausa + 3 destellos cortos |
2 sonidos bitonales + pausa + 3 beeps cortos |
- | Dos sonidos largos + pausa + 3 sonidos cortos |
| Protección antiasalto (Confirma) | 3 destellos | - | - | - |
| Protección antiasalto (Pre aviso) | - | - | Intermitente durante 16 segundos | - |
| Invitación a la vinculación | 1 destello corto | 1 beep corto | - | 1 sonido corto |
| Código aprendido | 2 destellos cortos | 2 sonidos cortos bitonales | - | 2 sonidos cortos |
| Anulación | 3 destellos rápidos | 3 tonos cortos | - | 3 sonidos cortos |
| Restauración / Salida de anulación | 1 destello largo | 1 sonido largo bitonal | - | 1 sonido largo |
Para evitar sobrecargas, corroborá que el cable que corta solo alimente el circuito de encendido.
Señalizaciones de los leds en los distintos estados
Señalizaciones de los leds en los distintos estados
| Estado | Señalización |
|---|---|
| Desactivado | Apagado. Al poner el vehículo en contacto destella tantas veces como transmisores tenga aprendidos. |
| Activado | Destellando a 1 Hz. Medio segundo encendido, medio segundo apagado. |
| Activado excluyendo sensores de movimiento | Destellando rápido a 4 Hz. (4 veces por segundo) |
| Disparado | Destellando a 1 Hz. Medio segundo encendido, medio segundo apagado. |
| Anulado | Destellando muy lento, a 0.25 Hz. Dos segundos encendido, dos segundos apagado. |
| Aprendiendo transmisores |
Encendido con destello de apagado cada vez que aprende un nuevo transmisor. El número de destellos es la cantidad de transmisores aprendidos. |
Programaciones avanzadas
Programaciones avanzadas
El sistema cuenta con la posibilidad de configurar una gran variedad de funciones y parámetros mediante las programaciones avanzadas.
En la siguiente tabla se observa qué funciones pueden configurarse y qué parámetros modificar.
Es recomendable que estas programaciones las realice el instalador con un teclado específico para esta tarea, también es posible hacer las programaciones mediante una serie de operaciones a través de la Tecla Led, tal como se explica en la sección "Ingreso en programación avanzada utilizando la Tecla Led".
| Función | Código | Programa | De fábrica | Detalles |
|---|---|---|---|---|
| Selección de bocina o sirena | 70 N | N = 0 Sirena N = 1 Bocina |
Bocina | |
|
Modo de ahorro de batería (Battery save) |
73 N | N = 0 No N = 1 Si |
No | |
| Antiasalto activo | 74 N | N = 0 No N = 1 Si |
No | |
| Disparo de alarma en caso de asalto (posterior al preaviso) |
75 N | N = 0 No N = 1 Si |
No | |
| Selección de corte de encendido o impedir arranque | 76 N | N = 0 No corta N = 1 Arranque N = 2 Encendido |
Encendido | |
| Usar código de alta seguridad | 77 N (NNN) |
N = 0 No N = 1 Si NNN = código |
No | |
| Entrada de puertas por positivo o masa 78 N | 78 N | N = 0 Masa N = 1 Positivo |
Masa | |
| Entrada de baúl por positivo o masa | 79 N | N = 0 Masa N = 1 Positivo |
Masa | |
| Personalización del uso de las teclas del control remoto. Señalizaciones sonoras/ silenciosas de activación/ desactivación |
80 N | N = 0 Silencioso N = 1 Sonoro |
Sonoro | |
| Tiempo de disparo con la puerta, capot y baúl cerrados | 81 NN | NN = tiempo en segundos (de 12 a 99) |
60 segundos | |
| Tiempo de disparo con la puerta, capot o baúl abiertos | 82 NN | NN = tiempo en segundos (de 12 a 99) |
90 segundos | |
| Tiempo de accionamiento del sistema antiasalto | 83 NN | NN = tiempo en segundos (de 50 a 99) |
60 segundos | |
|
Ajuste de la sensibilidad del detector de movimiento del vehículo (Opcional con DMV-MPXC) |
85 N | N = 0 Bajo N = 1 Alto |
Alto | |
|
Ajuste de la sensibilidad del sensor de rotura de cristales (Opcional con DMIC-MPXC) |
86 N | N = 1 a 5 (bajo a alto) | Medio (3) | |
| Exclusión de puerta problemática al activar | 87 N | N = 0 No N = 1 Si |
No | |
| Ingresar al Modo de aprender transmisores | 88 | - | - | |
| Ingresar al Modo Test | 89 | - | - | |
| Indicar que las luces son de doble filamento (Opcional con AUTOLIGHT-MPXC) |
90 N | N = 0 No N = 1 Si |
Si | |
| Ajuste del volumen de las señalizaciones sonoras (Opcional con sirenas inteligentes) | 91 N | N = 1 a 4 (bajo a alto) | Medio (3) | |
| Autolock | 92 N | N = 0 No N = 1 Si |
Si | |
| Tiempo y forma del pulso del abre / cierra puertas | 94 N | N = 0 Corto N = 1 Largo N = 2 Dos pulsos N = 3 Dos segundos N = 4 Cables unidos |
Corto | |
| Antidistracción | 95 N | N = 0 No N = 1 Si |
No | |
| Modo Automático Silencioso - Sonoro | 96 N | N = 0 No N = 1 Si silencioso N = 2 Si sonoro |
No | |
| Desactivación alternativa permitida | 97 N | N = 0 No N = 1 Si |
Si | |
| Tiempo de corte con TURBOLIFE (Opcional con TURBOLIFE-MPXC) |
98 N | N = 0 Un minuto N = 1 Dos minutos N = 2 Tres minutos |
Un minuto | |
| Levanta vidrios en forma simultánea (Opcional con MLV2-MPXC) |
99 N | N = 0 No N = 1 Si |
No |
Ingreso en programación avanzada mediante la Tecla Led
Ingreso en programación avanzada mediante la Tecla Led
Para ingresar en programación utilizando la Tecla Led
- 1Pulsá la tecla para desactivar y antes que transcurran 10 segundos, abrí la puerta.
- 2Pulsá la Tecla Led 5 veces.
- 3El sistema ingresa en Programación Avanzada señalizándolo mediante sonidos. La bocina emite dos sonidos cortos, mientras que la sirena (opcional) emite dos sonidos botonales cortos.
- 4Pulsá la Tecla Led tantas veces como se indica en la tabla de programaciones.
- 5Si la programación se realizó correctamente, la bocina emite un sonido corto, mientras que la sirena (opcional) emite un sonido bitonal corto. En caso contrario, la bocina emite un sonido largo, mientras que la sirena (opcional) emite un sonido grave.
Ejemplo
El tiempo de disparo preprogramado de fábrica cuando la alarma se dispara por apertura de una puerta que luego se cierra, es de 60 segundos, si deseás reducirlo a 32 segundos, procedé de la siguiente manera:
- •Ingresá en PROGRAMACIÓN AVANZADA utilizando la Tecla Led siguiendo los pasos ya explicados.
- •Ahora deberás ingresar a través la Tecla Led los números 8 1 3 2 (según la tabla), de la siguiente forma:
| Acción | # |
|---|---|
| Pulsá la tecla ocho veces | 8 |
| Confirmación sonora | |
| Pulsá la tecla una vez | 1 |
| Hacé una pausa. Confirmación sonora. | |
| Pulsá la tecla tres veces | 3 |
| Hacé una pausa. Confirmación sonora. | |
| Pulsá la tecla dos veces | 2 |
| Hacé una pausa. Confirmación sonora. |
- Para salir de programación, cerrá la puerta del vehículo.
- En los casos en que debas ingresar un 0 (cero), deberás pulsar diez veces la Tecla Led.
