Descripción general
Sistema de alarma para vehículo con antirrobo, presencia y módulo abre/cierra puertas.
Sistema de alarma para vehículo con antirrobo, presencia y módulo abre/cierra puertas y sirena inteligente con mensajes hablados de información y ayuda.
- •Bloqueo del arranque del motor
- •Protección ante apertura de puertas, baúl, capot y contacto
- •Protección interior volumétrica por ultrasonido
- •Protección ante la rotura de vidrios (Opcional DMIC)
- •Protección por movimiento o remolque (Opcional DMV)
- •Disparo de alarma por luces y sirena multitono
- •Memoria de disparo de alarma
- •Antiasalto por presencia
- •Pánico o pedido de ayuda
- •Controles remotos con miles de millones de códigos irrepetibles (Rolling code)
- •Sistema anti-scan, que evita la desactivación mediante generadores de códigos
- •Activación y desactivación sonora o luminosa
- •Abre/Cierra puertas al desactivar/activar (si el vehículo posee cierre centralizado)
- •Autolock automático (Si el vehículo posee cierre centralizado)
- •Aviso de luz encendida al descender del vehículo
- •Indicaciones sonoras de bajo volumen mediante buzzer
- •Ajuste de volumen de señalizaciones sonoras
- •Antidistracción
- •Autolock (Si el vehículo posee cierre centralizado)
- •Personalización del funcionamiento de las teclas para activar y desactivar sonoro o silencioso
- •Modo ahorro de batería (Battery save)
- •Programaciones avanzadas
- •Modo Valet
- •Detector de movimiento del vehículo (DMV-MPXC)
- •Detector de rotura de vidrios (DMIC-MPXC)
- •Cualquier otro equipo con tecnología MPXC, excepto RADAR

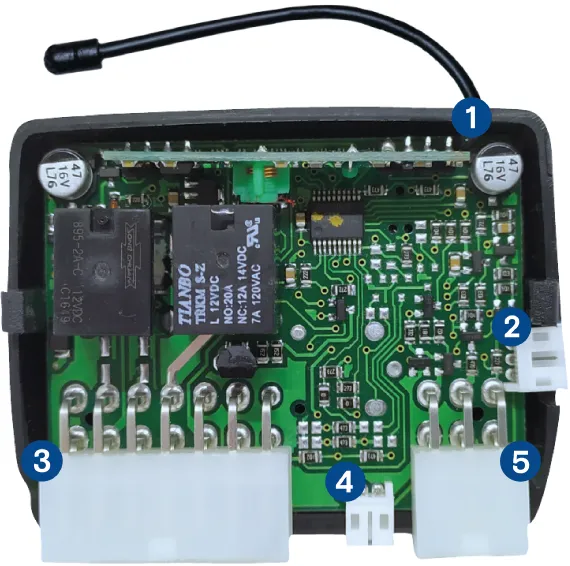

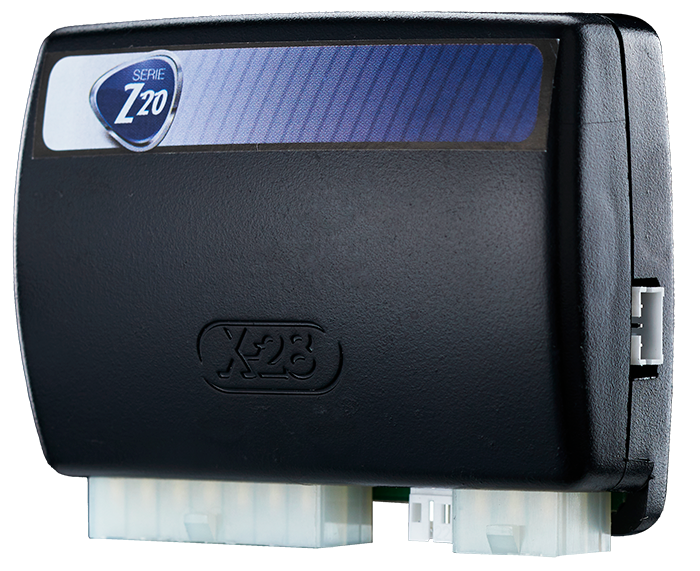

Identificación de las partes
Identificación de las partes
- 1ANTENA
- 2CONECTOR MPXC
- 3BORNERA PARA PRECABLEADO GENERAL
- 4CONECTOR PARA TECLA TOUCH
- 5BORNERA PARA DE SENSORES VOLUMÉTRICOS

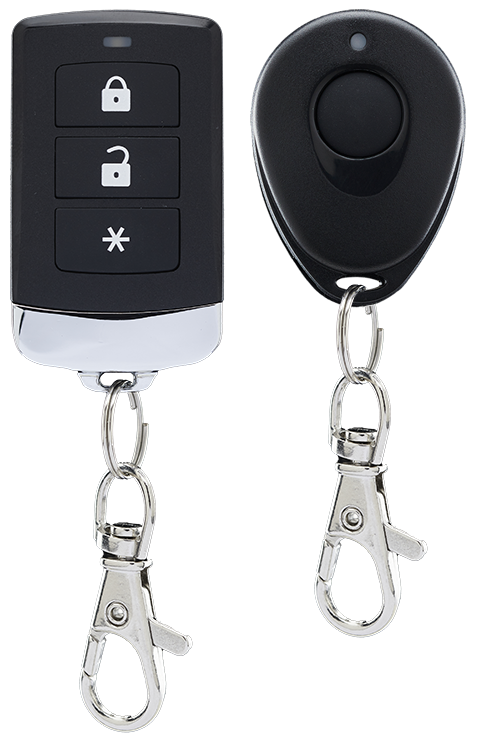

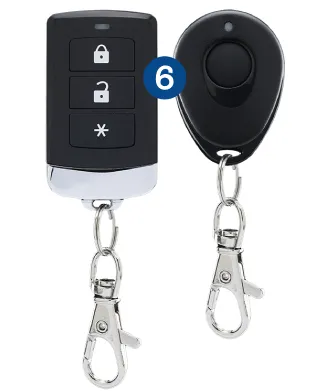

- 6TRASMISORES DE COMANDO Y PRESENCIA

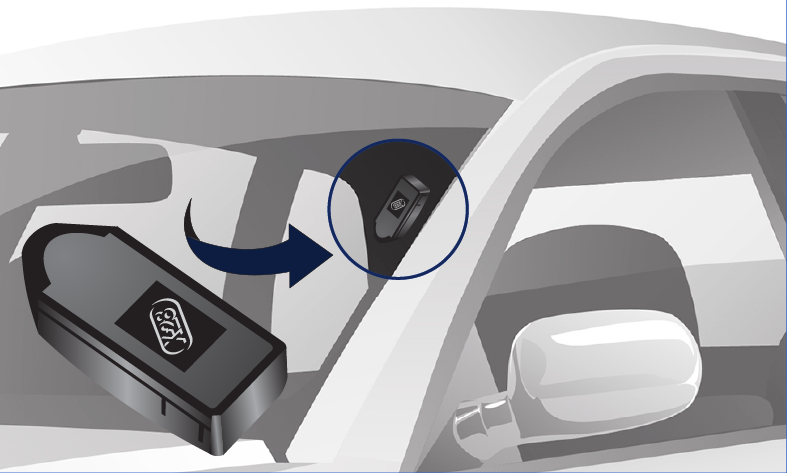

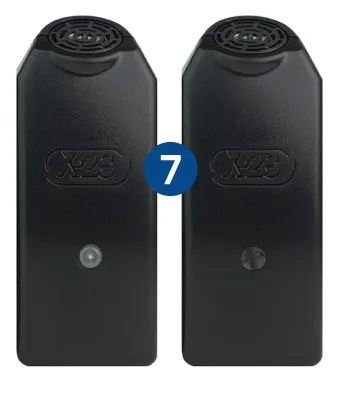

- 7SENSORES VOLUMÉTRICOS

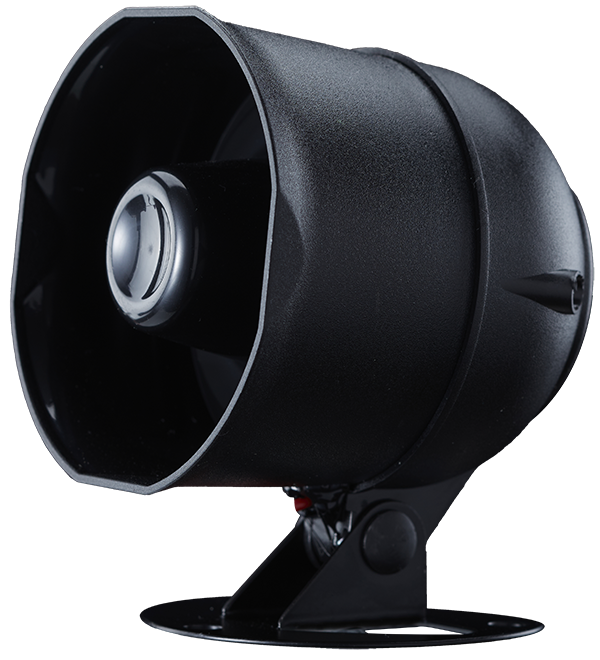

- 8SIRENA S23H

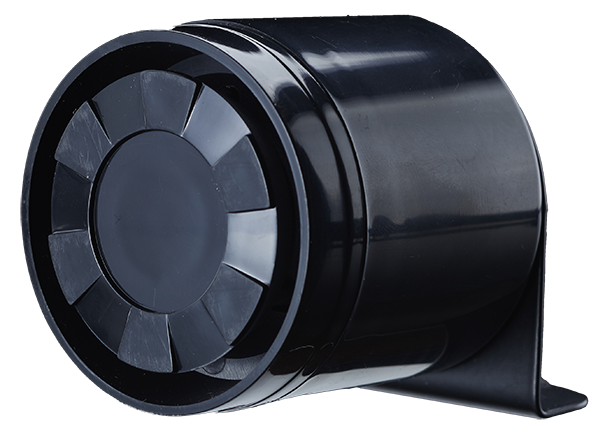

- 8SIRENA S21
- 9PRECABLEADO GENERAL DE LA ALARMA

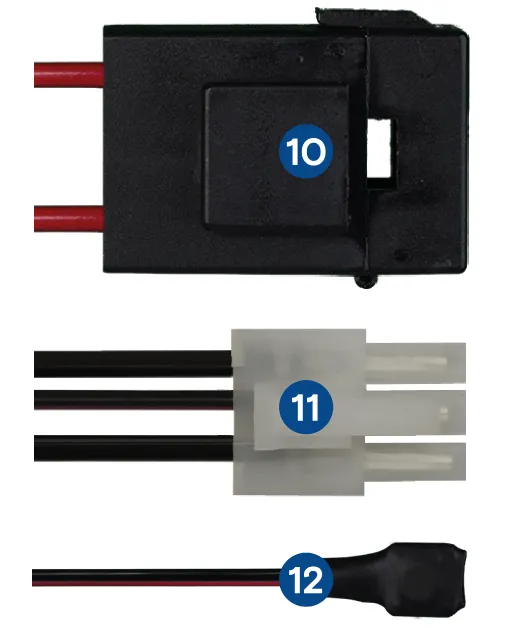

- 10PORTAFUSIBLE
- 11PRECABLEADO DE SENSORES VOLUMÉTRICOS
- 12TECLA TOUCH
• Fusible de 20A
Diagrama de instalación
Diagrama de instalación
| Cable | Entrada/Salida | Conexión | Detalles |
|---|---|---|---|

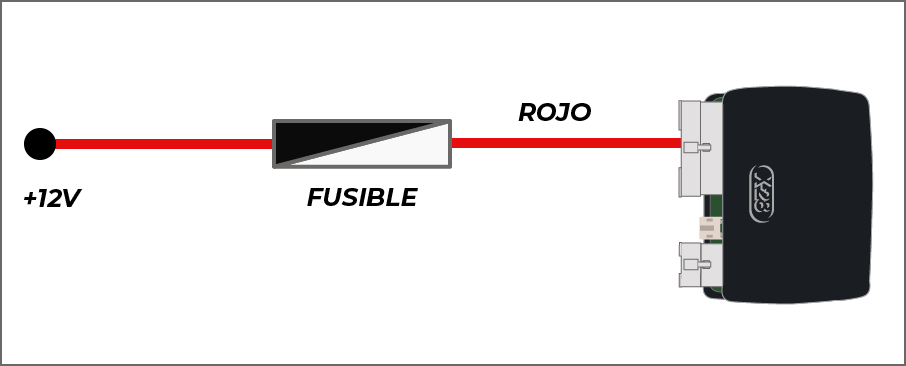

| Rojo | +12V |  |
Conectar a un punto de 12V de tensión permanente. El cable se suministra con portafusible. |

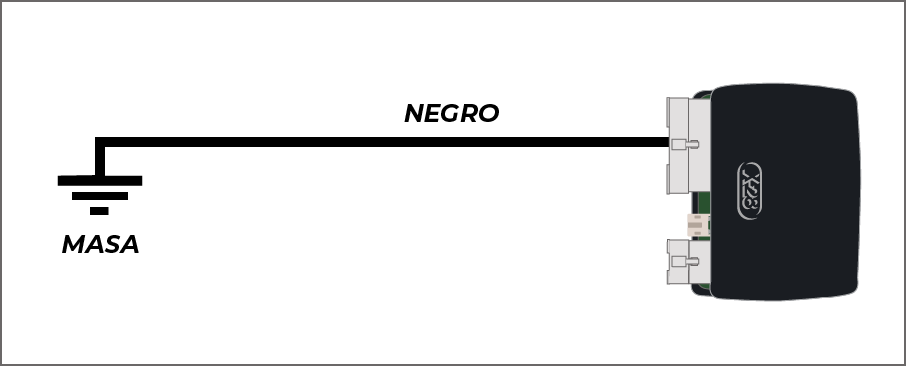

| Negro | Masa |  |
Conectar a cualquier punto del vehículo que asegure una masa segura. |

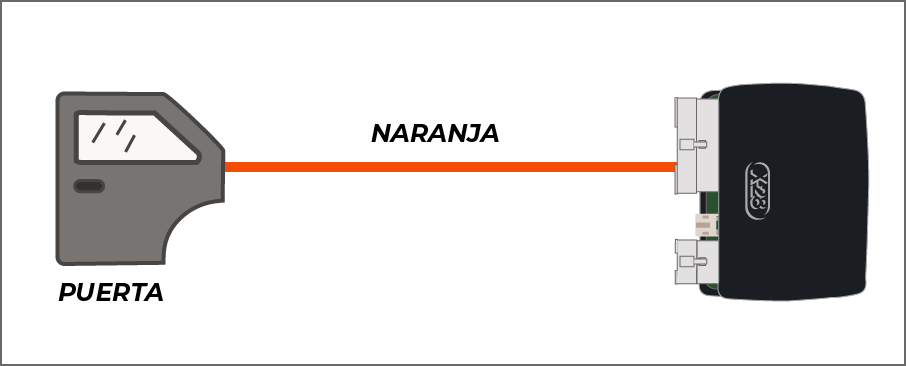

| Naranja | Puerta |  |
Conectar los pulsadores de puerta. Seleccionable +/-. |
| Marrón | Sirena |  |
Salida de +12V para conectar la sirena S 21. |
| Azul | Corte 1 / Corte 2 | Ver Alternativas de corte para detener el motor o evitar el arranque | Contactos libres de potencial para cortar la alimentación de la bobina de encendido o el relay del burro de arranque (de acuerdo a lo programado). |

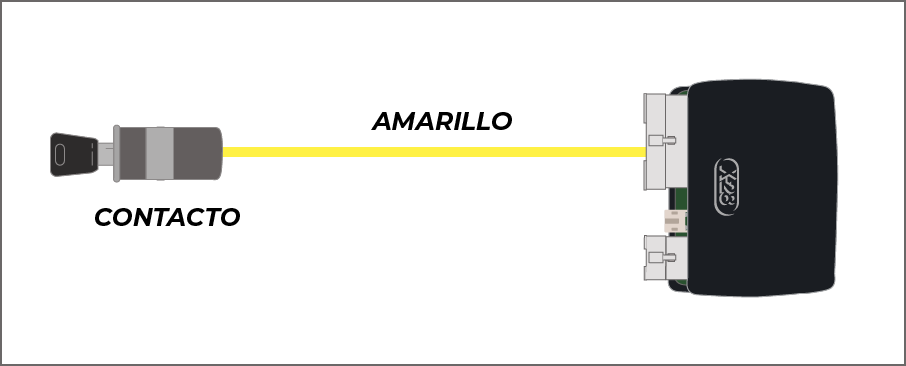

| Amarillo | Contacto |  |
Conectar a la salida de la llave de contacto que alimenta el encendido. |

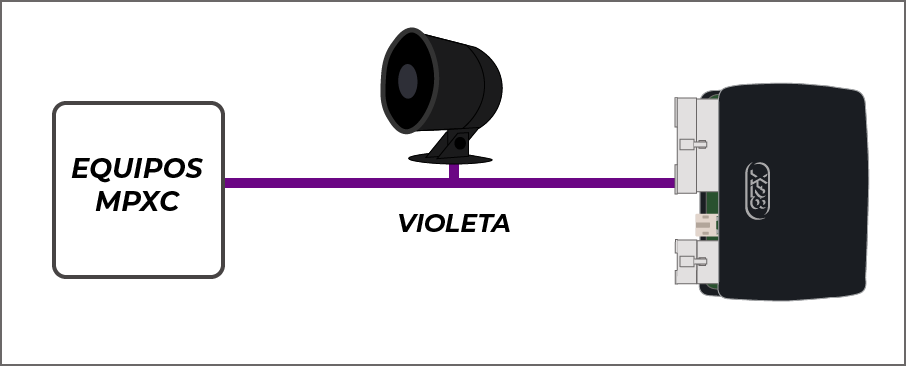

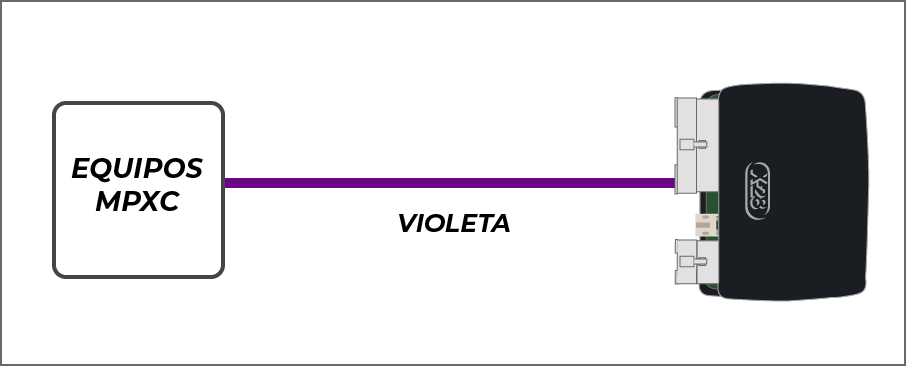

| Violeta | MPXC |   |
Salida MPXC para conectar la sirena S 23H y cualquier otro equipo MPXC. |

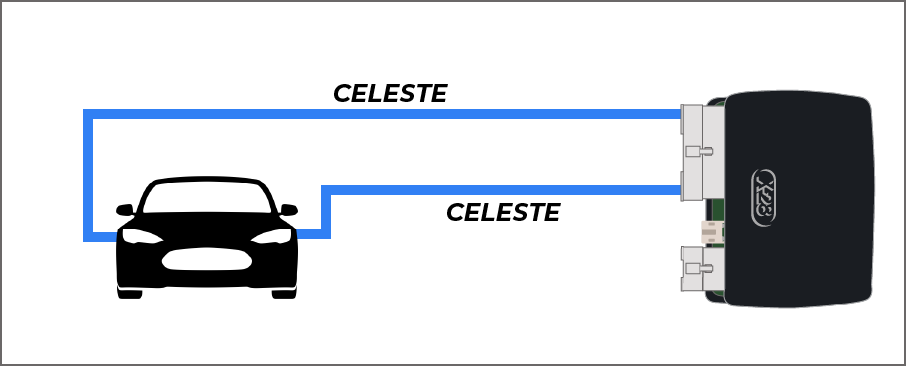

| Celeste | Luces de posición 1 / Luces de posición 2 |  |
Salidas independientes de +12V/15A para conectar las luces de posición del vehículo. (Se suministran dos salidas para los casos en que el vehículo tenga circuitos independientes.) |

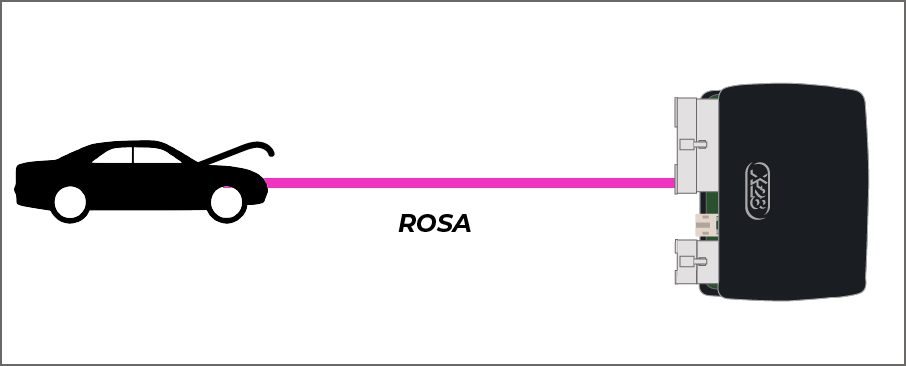

| Rosa | Capot |  |
Conectar al pulsador del capot. |
| Blanco | Baúl |  |
Conectar al pulsador del baúl. Seleccionable +/-. |
| Gris | APU | Ver Conexión de abre-cierra puertas centralizado | Salida transistorizada para operar el cierre centralizado de puertas del vehículo. |
| Verde | CPU | Ver Conexión de abre-cierra puertas centralizado | Salida transistorizada para operar el cierre centralizado de puertas del vehículo. |

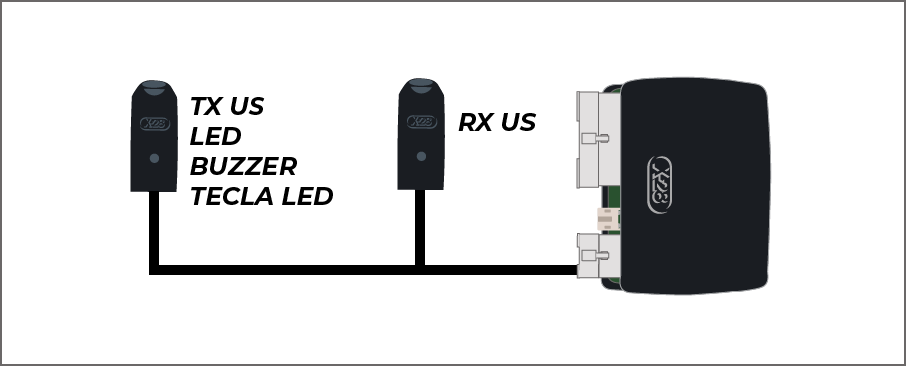

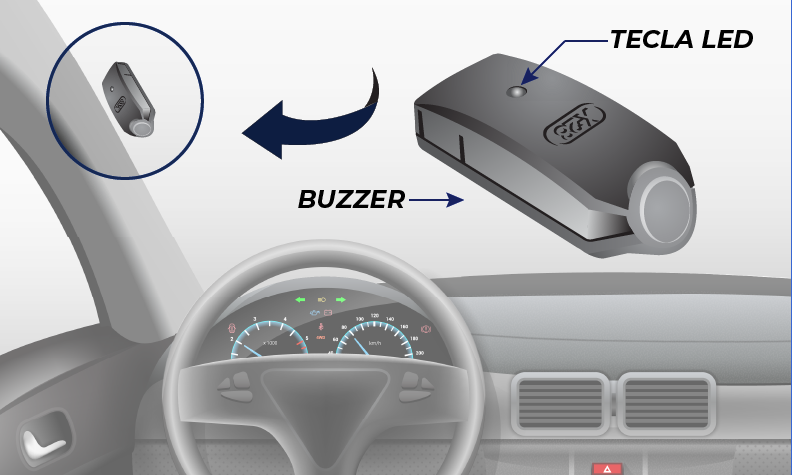

| Conector conjunto US L B T | Ultrasonido Led Buzzer Tecla Led |
 |
Conecta la central con el detector volumétrico, el buzzer y el led que se instalan en el interior del parabrisas, incluye la tecla led. |

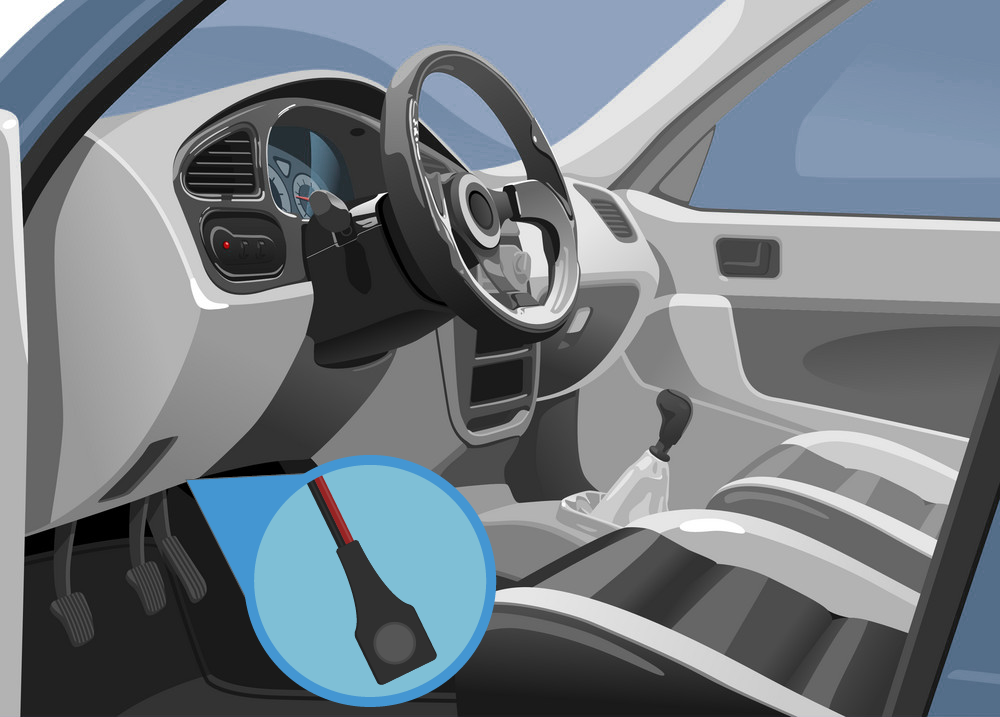

| Negro | Tecla Touch |  |
Conectar la tecla multifunción Touch. |
NOTA
Para evitar sobrecargas, corroborá que el cable que corta solo alimente el circuito de encendido.
Alternativas de corte para detener el motor o evitar el arranque
Alternativas de corte para detener el motor o evitar el arranque
Si se ha programado que el sistema detenga el motor en caso de asalto, realizá la siguiente conexión:
Si se ha programado que se impida que vuelva a arrancarse el motor una vez accionado el sistema antiasalto, realizá la siguiente conexión:

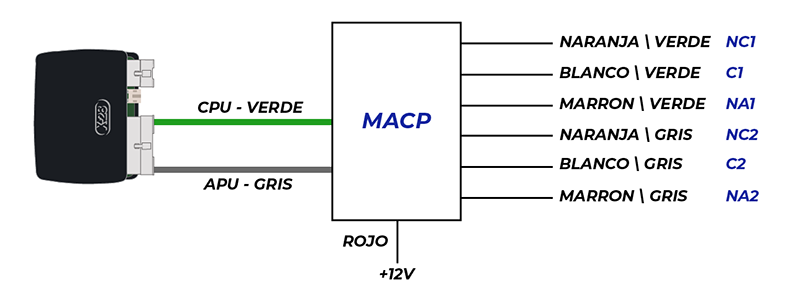

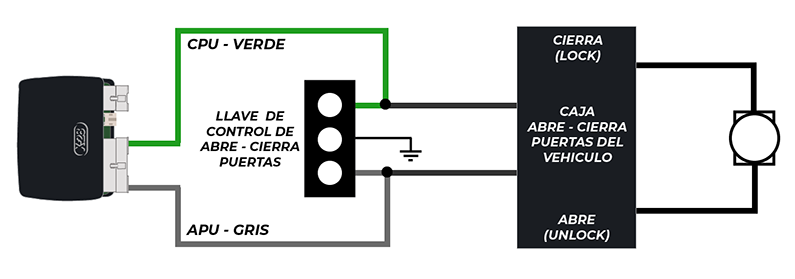

Conexión de abre-cierra puertas centralizado
Conexión de abre-cierra puertas centralizado
Para cualquier otro tipo de sistemas es posible utilizar el módulo abre-cierra puertas (MACP) que cuenta con dos relés inversores y todos los contactos libres de potencial disponibles.

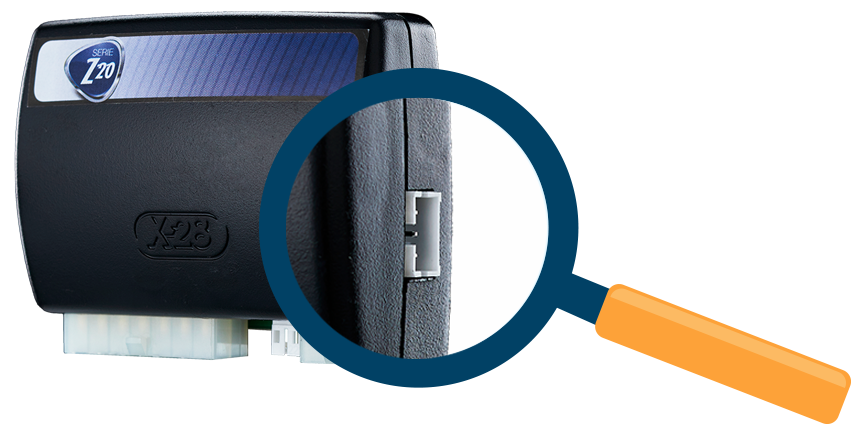

Conector lateral
Conector lateral
La central posee un conector lateral que puede ser utilizado para conectar un SCANNER-MPXC.
Operaciones básicas de funcionamiento
Operaciones básicas de funcionamiento
| Función | Acción |
|---|---|
| Protección Antirrobo |
Activación sonora: tecla  o
Activación silenciosa: tecla  y luego la tecla
Desactivación sonora: tecla  o
Desactivación silenciosa: tecla y luego la tecla
|
| Pánico |
Disparo: tecla por 2 segundos
Cancelar disparo: tecla por 2 segundos o tecla
|
| Desactivación alternativa |
Poné el vehículo en contacto y pulsá la tecla touch.
Si se le programó código de seguridad, ingresá el código correspondiente. |
| Anulación | Poné el vehículo en contacto y pulsá la tecla Touch durante 8 segundos. |
| Restauración (Salida de anulación) | Poné el vehículo en contacto y pulsá la tecla Touch durante 8 segundos. |
| Revisión de memoria de disparo | Pulsá la tecla Touch 3 veces (con el vehículo fuera de contacto), contá la cantidad de veces que destella el led y consultá la tabla. |
| Activación excluyendo sensores de movimiento |
Sonora: tecla durante 2 segundos
Silenciosa: tecla y luego la tecla durante 2 segundos
|
| Protección antiasalto por presencia | Simplemente llevá con vos el transmisor de control remoto de presencia. |
| Cancelación de la protección antiasalto ante olvido del control remoto de presencia | Si olvidas el control remoto de presencia, pulsá la tecla Touch después de cada cierre de puertas. |
| Modo Valet | Antes de dejar el vehículo, pulsá la tecla Touch por 2 segundos. |
| Control de volumen de las señalizaciones |
Desactivá la alarma, abrí la puerta y antes de que transcurran 10 segundos, pulsá 5 veces la tecla touch.
Pulsá sucesivamente la tecla del transmisor de control remoto hasta alcanzar el volumen deseado y cerrá la puerta.
|
NOTA
Personalización del funcionamiento de las teclas para activar y desactivar: Si el usuario prefiere activar y desactivar habitualmente en forma silenciosa, puede programarse para que al oprimir las teclas de comando, la alarma sólo realice los destellos de luces (programación avanzada 80 N).
Vinculación de transmisores
Vinculación de transmisores
Para vincular los transmisores de control remoto por primera vez, seguí los siguientes pasos:
- 1Colocá el fusible provisto con el equipo en el precableado.
- 2Luego de la señalización, oprimí la tecla o
- 3Presioná la tecla por tres segundos, del transmisor de presencia.
- 4Para finalizar oprimí nuevamente la tecla o del transmisor de comando
IMPORTANTE
Los transmisores de presencia deben encenderse para poder ser aprendidos por el sistema, para esto oprimí la tecla durante 8 segundos, el led pasará de rojo a verde.
NOTA
Para agregar más transmisores dirigite a la sección “PROGRAMACIONES AVANZADAS”, la función Ingresar al modo de aprender transmisores.
Señalizaciones de luces, sirena y buzzer
Señalizaciones de luces, sirena y buzzer
| Acción | Luces | Sirena | Buzzer |
|---|---|---|---|
| Activación | 1 destello corto | Sonido corto tipo xilofónSonido corto + "X-28 Activada" | - |
| Desactivación | 2 destellos corto | 2 sonidos bitonales2 sonidos bitonales + "X-28 Desactivada" | - |
| Activación parcial | 1 destello corto + 3 destellos largos |
Sonido corto tipo xilofón + pausa + 3 beeps cortosSonido corto tipo xilofón + pausa + 3 beeps cortos + "Atención, activación parcial" |
- |
| Disparo de alarma | Destellantes | Sonido multitono | - |
| Memoria de disparo | 2 destellos largos + pausa + 3 destellos cortos |
2 sonidos bitonales + pausa + 3 beeps cortos2 sonidos bitonales + pausa + 3 beeps cortos + "Atención, hubo disparo de alarma" + "Causa del disparo..." + "X-28 desactivada" |
- |
| Protección antiasalto | - | - | Intermitente durante 16 segundos |
| Invitación a la vinculación | 1 destello corto |
1 beep corto1 beep corto + "Por favor, oprima un canal" |
- |
| Código aprendido | 2 destellos cortos |
2 sonidos cortos bitonales2 sonidos cortos + "Gracias" |
- |
| Anulación | 3 destellos rápidos |
3 tonos cortosSonido corto + "X-28 Activada" |
- |
| Salida de anulación | 2 destellos largos |
2 sonidos largos bitonales2 sonidos bitonales + "X-28 Desactivada" |
- |
NOTA
Para evitar sobrecargas, corroborá que el cable que corta solo alimente el circuito de encendido.
Señalizaciones de los leds en los distintos estados
Señalizaciones de los leds en los distintos estados
| Estado | Señalización |
|---|---|
| Desactivado | Apagado. Al poner el vehículo en contacto destella tantas veces como transmisores tenga aprendidos. |
| Activado | Destellando a 1 Hz. Medio segundo encendido, medio segundo apagado. |
| Activado excluyendo sensores de movimiento | Destellando rápido a 4 Hz. (4 veces por segundo) |
| Disparado | Destellando a 1 Hz. Medio segundo encendido, medio segundo apagado. |
| Modo Valet | Encendido con un corto destello de apagado cada 4 segundos. |
| Anulado | Destellando muy lento, a 0.25 Hz. Dos segundos encendido, dos segundos apagado. |
| Alarma en estado de programación | Destellando rápido a 4 Hz. |
| Aprendiendo transmisores |
Encendido con destello de apagado cada vez que aprende un nuevo transmisor. El número de destellos es la cantidad de transmisores aprendidos. |
| Vehículo detenido o impidiendo el arranque debido a la protección antiasalto | Destellando muy rápido a 8 Hz. |
| Modo ahorro de energía | Destellando muy lento. |
Programaciones avanzadas
Programaciones avanzadas
El sistema cuenta con la posibilidad de configurar una gran variedad de funciones y parámetros mediante las programaciones avanzadas.
En la siguiente tabla se observa qué funciones pueden configurarse y qué parámetros modificar.
Es recomendable que estas programaciones las realice el instalador con un teclado específico para esta tarea, también es posible hacer las programaciones mediante una serie de operaciones a través de la tecla touch, tal como se explica en la sección "Ingreso en programación avanzada utilizando la tecla touch".
| Función | Código | Programa | De fábrica | Detalles |
|---|---|---|---|---|
|
Modo de ahorro de batería (Battery save) |
73 N | N = 0 No N = 1 Si |
No | |
| Antiasalto | 74 N | N = 0 Sin antiasalto N = 1 Presencia N = 2 Pasivo |
Presencia | |
| Disparo de alarma en caso de asalto (posterior al preaviso) |
75 N | N = 0 No N = 1 Si |
No | |
| Selección de corte de encendido o impedir arranque | 76 N | N = 0 No corta N = 1 Arranque N = 2 Encendido |
Encendido | |
| Usar código de alta seguridad | 77 N (NNN) |
N = 0 No N = 1 Si NNN = código |
No | |
| Entrada de puertas por positivo o masa 78 N | 78 N | N = 0 Masa N = 1 Positivo |
Masa | |
| Entrada de baúl por positivo o masa | 79 N | N = 0 Masa N = 1 Positivo |
Masa | |
| Personalización del uso de las teclas del controlremoto. Señalizaciones sonoras/ silenciosas de activación/ desactivación |
80 N | N = 0 Silencioso N = 1 Sonoro |
Sonoro | |
| Tiempo de disparo con la puerta, capot y baúl cerrados | 81 NN | NN = tiempo en segundos (de 12 a 99) |
60 segundos | |
| Tiempo de disparo con la puerta, capot o baúl abiertos | 82 NN | NN = tiempo en segundos (de 12 a 99) |
90 segundos | |
| Tiempo de accionamiento del sistema antiasalto | 83 NN | NN = tiempo en segundos (de 50 a 99) |
60 segundos | |
|
Ajuste de la sensibilidad del detector de movimiento del vehículo (Opcional con DMV-MPXC) |
85 N | N = 0 Bajo N = 1 Alto |
Alto | |
|
Ajuste de la sensibilidad del sensor de rotura de cristales (Opcional con DMIC-MPXC) |
86 N | N = 1 a 5 (bajo a alto) | Medio (3) | |
| Exclusión de puerta problemática al activar | 87 N | N = 0 No N = 1 Si |
No | |
| Ingresar al Modo de aprender transmisores | 88 | - | - | |
| Ingresar al Modo Test | 89 | - | - | |
| Indicar que las luces son de doble filamento (Opcional con AUTOLIGHT-MPXC) |
90 N | N = 0 No N = 1 Si |
Si | |
| Ajuste del volumen de las señalizaciones sonoras | 91 N | N = 1 a 4 (bajo a alto) | Medio (3) | |
| Autolock | 92 N | N = 0 No N = 1 Si |
Si | |
| Mensajes hablados de activación y desactivación | 93 N | N = 0 No N = 1 Si |
Si | |
| Tiempo y forma del pulso del abre / cierra puertas | 94 N | N = 0 Corto N = 1 Largo N = 2 Dos pulsos N = 3 Dos segundos N = 4 Cables unidos |
Corto | |
| Antidistracción | 95 N | N = 0 No N = 1 Si |
No | |
| Modo Automático Silencioso - Sonoro | 96 N | N = 0 No N = 1 Si silencioso N = 2 Si sonoro |
No | |
| Desactivación alternativa permitida | 97 N | N = 0 No N = 1 Si |
Si | |
| Tiempo de corte con TURBOLIFE (Opcional con TURBOLIFE-MPXC) |
98 N | N = 0 Un minuto N = 1 Dos minutos N = 2 Tres minutos |
Un minuto | |
| Levanta vidrios en forma simultánea (Opcional con MLV2-MPXC) |
99 N | N = 0 No N = 1 Si |
No |
Ingreso en programación avanzada mediante la tecla Touch
Ingreso en programación avanzada mediante la tecla Touch
- 1Pulsá la tecla para desactivar y antes que transcurran 10 segundos, abrí la puerta.
- 2Pulsá la tecla touch 5 veces.
- 3El sistema ingresa en Programación Avanzada, y emite 2 sonidos bitonales cortos y el mensaje "Programación".
- 4Pulsá la tecla touch tantas veces como se indica en la tabla de programaciones.
- 5Si la programación se realizó correctamente, la sirena emite un sonido bitonal corto. En caso contrario, la señalización será un sonido grave y el mensaje "Error".
El tiempo de disparo preprogramado de fábrica cuando la alarma se dispara por apertura de una puerta que luego se cierra, es de 60 segundos; si deseás reducirlo a 32 segundos, procedé de la siguiente manera:
- •Ingresá en PROGRAMACIÓN AVANZADA utilizando la TECLA TOUCH siguiendo los pasos ya explicados.
- •Ahora deberás ingresar a través la TECLA TOUCH los números 8 1 3 2 (según la tabla), de la siguiente forma:
| Acción | # |
|---|---|
| Pulsá la tecla ocho veces | 8 |
| Confirmación sonora | |
| Pulsá la tecla una vez | 1 |
| Hacé una pausa. Confirmación sonora. | |
| Pulsá la tecla tres veces | 3 |
| Hacé una pausa. Confirmación sonora. | |
| Pulsá la tecla dos veces | 2 |
| Hacé una pausa. Confirmación sonora. |
NOTAS
- Para salir de programación, cerrá la puerta del vehículo.
- En los casos en que debas ingresar un 0 (cero), deberás pulsar diez veces la tecla touch.
Central de alarma
Central de alarma
La central es el dispositivo electrónico que procesa toda la información que genera el sistema, además posee un receptor de radio frecuencia que recibe la señal de los transmisores de control remoto.
Transmisores de control remoto
Transmisores de control remoto
Se suministran dos transmisores y son los elementos de comando del sistema, poseen miles de millones de códigos irrepetibles (Rolling code) y excelente alcance de operación.
Tecla de activación del sistema
Tecla de desactivación del sistema
Tecla de cambio entre modo silencioso y sonor
Tecla de pánico
Tecla multifunción:
Encendido / apagado de la transmisión de presencia
Activación / desactivación de la alarma
Transmisión voluntaria de señal de presencia
Sirena inteligente
Sirena inteligente
SIRENA INTELIGENTE S 21SIRENA INTELIGENTE CON ASISTENCIA POR VOZ S 23H
Esta sirena emite distintos tipos de tonos y sonidos musicales, dependiendo del tipo de operación o disparo.Esta sirena cuenta con asistencia por voz que emite mensajes hablados, facilitando notablemente la interpretación de las distintas funciones del sistema.
Unidad de detección, señalización y control
Unidad de detección, señalización y control
DETECTORES VOLUMÉTRICOS
Estas unidades se montan adheridas al interior del parabrisas del vehículo y permiten detectar movimientos dentro del habitáculo.
SEÑALIZACIÓN LUMINOSA
Una de las unidades incluye un led luminoso interior de señalización de estado de la alarma y otro exterior de carácter disuasivo.
TECLA LED
El led interior también funciona como una tecla, denominada TECLA LED, mediante la cual se pueden realizar una serie de operaciones que se detallan en los puntos correspondientes.
BUZZER
Una de las unidades incluye un buzzer que proporciona todas las señalizaciones acústicas de bajo nivel sonoro.
Tecla Touch
Tecla Touch
El sistema cuenta con una tecla que denominamos Touch, debido a que permite realizar diferentes operaciones mediante un simple toque. Esta se instala en el interior del habitáculo en algún lugar oculto pero accesible para quien conoce su ubicación.
IMPORTANTE
La conexión de esta tecla reemplaza y anula la funcionalidad de la TECLA LED.
Protección Antirrobo
Protección Antirrobo
El sistema protege el vehículo ante apertura de puertas, capot, baúl, y movimiento en el interior, impidiendo el arranque del motor.
Comandos de activación y desactivación
Comandos de activación y desactivación
- 1Pulsá la tecla
- 2Las luces del vehículo hacen un destello corto.
- 3La sirena produce un sonido bitonal y emite el mensaje "X-28 activada".
- 4El led del detector volumétrico comienza a destellar.
- 5Si el vehículo cuenta con cierre centralizado, se traban las puertas.
NOTA
Esta operación se puede realizar también con la tecla multifunción del control remoto de presencia.
- 1Pulsá la tecla
- 2Pulsá la tecla
- 3Las luces del vehículo hacen un destello corto.
- 4El led del detector volumétrico comienza a destellar.
- 5Si el vehículo cuenta con cierre centralizado, se traban las puertas.
En ciertas ocasiones puede ser necesario excluir los sensores de movimiento por ultrasonido al activar el sistema, por ejemplo cuando se deja una mascota dentro del habitáculo.
- 1Pulsá la tecla y mantenela oprimida durante dos segundos.
- 2Las luces del vehículo hacen un destello corto.
- 3La sirena produce un sonido bitonal, emite el mensaje "X-28 activada" y un sonido muy corto tipo beep.
- 4El led del detector volumétrico comienza a destellar rápidamente.
- 5Si el vehículo cuenta con cierre centralizado, se traban las puertas.
En ciertas ocasiones puede ser necesario excluir los sensores de movimiento por ultrasonido al activar el sistema, por ejemplo cuando se deja una mascota dentro del habitáculo.
- 1Pulsá la tecla
- 2Pulsá la tecla y mantenela oprimida durante dos segundos.
- 3Las luces del vehículo hacen un destello corto.
- 4El led del detector volumétrico comienza a destellar rápidamente.
- 5Si el vehículo cuenta con cierre centralizado, se traban las puertas.
- 1Pulsá la tecla
- 2Las luces del vehículo hacen dos destellos largos.
- 3La sirena produce dos sonidos bitonales y emite el mensaje "X-28 desactivada".
- 4El led del detector volumétrico se apaga.
- 5Si el vehículo cuenta con cierre centralizado, se destraban las puertas.
NOTA
Esta operación se puede realizar también con la tecla multifunción del control remoto de presencia.
- 1Pulsá la tecla
- 2Pulsá la tecla
- 3Las luces del vehículo hacen dos destellos largos.
- 4El led del detector volumétrico se apaga.
- 5Si el vehículo cuenta con cierre centralizado, se destraban las puertas.
Si alguna puerta, el baúl o el capot se encuentran mal cerrados al activar, el sistema lo indicará aún en los casos en que utilices la activación silenciosa.
- 1Si al activar (en forma sonora o silenciosa) una puerta, el capot o el baúl están abiertos
- 2Las luces del vehículo hacen un destello corto, una pausa y tres destellos cortos.
- 3La sirena produce un sonido corto bitonal, una pausa, y tres beeps cortos y emite el mensaje "Atención, activación parcial".
Si regresás a tu vehículo, habiendo dejado la alarma activada y, ya sea por olvido o extravío, no contás con tu control remoto, pero sí con la llave de contacto, es posible desactivar la alarma mediante la tecla touch.
Para esto:
- 1Abrí la puerta.
- 2La alarma se dispara.
- 3Poné el vehículo en contacto.
- 4Pulsá la tecla touch.
- 5El sistema se desactiva.
NOTA
Si deseás aumentar la seguridad para esta función, podés programar que sea necesario ingresar un código de tres dígitos en lugar de simplemente pulsar la tecla touch. Para grabar el código, dirigite a Programaciones avanzadas, en la sección instalación.
A modo de ejemplo, si programaste el código 428, para ingresarlo deberás pulsar la tecla cuatro veces y hacer una pausa, pulsar dos veces y hacer una pausa y finalmente pulsar ocho veces.
Disparo de alarma
Disparo de alarma
Cuando el sistema está activado, cualquier intrusión genera el disparo de la alarma, la cual se manifiesta de acuerdo a lo siguiente:
- 1La sirena emite un sonido multitono
- 2Las luces del vehículo destellan durante todo el lapso de disparo.
NOTA
Transcurrido el tiempo de sonorización, si se produce una nueva intrusión, vuelve a dispararse.
Al desactivar la alarma, el sistema te alerta si durante tu ausencia se produjo un disparo del mismo. Este aviso ocurrirá aún en los casos en que selecciones la desactivación silenciosa.
- 1Las luces del vehículo hacen dos destellos largos, una pausa y tres destellos cortos.
- 2La sirena genera dos sonidos bitonales, una pausa, y tres beeps cortos y emite el mensaje "Atención, hubo disparo de alarma. X-28 desactivada, causa del disparo: ...".
Esta función permite visualizar, mediante el led del detector volumétrico, la causa del último disparo de alarma.
- 1Con el vehículo fuera de contacto, pulsá tres veces la TECLA Touch que se encuentra oculta en el habitáculo.
- 2El led del detector volumétrico destella una cantidad determinada de veces en función de la causa del disparo:
| Cantidad de destellos | Causa del disparo |
|---|---|
| 1 | Cristales |
| 3 | Puertas |
| 4 | Baúl |
| 5 | Capot |
| 6 | Contacto |
| 9 | Movimiento |
| 11 | Movimiento del vehículo (Opcional con DMV-MPXC) |
Control remoto de presencia
Control remoto de presencia
El transmisor de presencia envía en forma periódica y automática una señal a la central, si por un tiempo prolongado (meses) no vas a utilizar el vehículo es conveniente inhibir la transmisión con el fin de prolongar la vida útil de la batería interna del transmisor.
- 1Pulsá y mantené oprimida la tecla del control remoto de presencia durante ocho segundos.
- 2El led pasará de encenderse en color rojo a verde.
- 3El transmisor queda encendido y comienza de enviar la señal de presencia.
- 1Pulsá y mantené oprimida la tecla del control remoto de presencia durante ocho segundos.
- 2El led pasará de encenderse en color verde a rojo.
- 3El transmisor queda apagado y deja de enviar la señal de presencia.
NOTA
- 1Al apagar el transmisor de presencia, el mismo deja de transmitir en forma automática y secuencial la señal de presencia, pero sigue funcionando como transmisor de comando, es decir, permite activar y desactivar la alarma.
- 2De fábrica, el transmisor se entrega apagado.
Si deseás verificar que tu control remoto está realizando correctamente la transmisión automática de la señal de presencia, podés hacerlo de la siguiente manera:
- 1Con el vehículo en contacto, pulsá y mantené oprimida la tecla de tu control de presencia durante tres segundos.
- 2El buzzer emite un beep de confirmación de correcta recepción.
Cuando el nivel de batería del transmisor de presencia se encuentra bajo, el mismo le avisa a la central de alarma y el buzzer comienza a emitir un beep por minuto.
Protección antiasalto por presencia
Protección antiasalto por presencia
Estos modelos cuentan con un sistema antiasalto por presencia.
Es decir, permiten el normal funcionamiento del vehículo siempre que el transmisor de control remoto de presencia (TX RZ) se encuentre cercano al mismo.
Este transmisor envía, cada 20 segundos y en forma automática, una señal a la central de alarma. Si la central la recibe, entiende que el transmisor y por lo tanto el usuario, se encuentran en el vehículo.
En cambio si la central deja de recibir la señal desde el transmisor de control remoto, el sistema interpreta que el usuario no se encuentra en el vehículo y luego de un breve lapso detiene el motor, o impide que pueda volver a ponerse en marcha una vez que se haya detenido (función programable).
Es por esto que la premisa fundamental es que lleves con vos tu control remoto de presencia, para que el sistema pueda determinar si te encontrás próximo al vehículo o te has alejado.
Si estás manejando y sos obligado a descender, ante todo conservá la calma y no opongas resistencia alguna.
Una vez que hayas descendido del vehículo, no tenés que hacer nada. El solo hecho de llevar oculto con vos tu control remoto de presencia es suficiente.
- 1Al alejarse, el vehículo funcionará normalmente durante 60 segundos (tiempo programable).
- 2Transcurridos los 60 segundos, el buzzer comienza a sonar en forma intermitente durante 16 segundos.
- 3Después del aviso, y de acuerdo a lo seleccionado en la programación, el motor se detiene en forma instantánea o se impide el arranque la próxima vez que se detenga.
- 3Se puede configurar que cuatro segundos después de finalizado el aviso del buzzer, la alarma se dispare durante 40 segundos.
- 4Para poder poner en marcha el motor se debe contar con el control remoto de presencia, o bien pulsar la TECLA TOUCH.
IMPORTANTE
Recordá siempre llevar tu transmisor de presencia escondido y totalmente separado de las llaves del auto.
Si olvida su control remoto de presencia, el sistema le permite operar en forma manual de la siguiente manera:
- 1Al ascender al vehículo y luego de cerrar las puertas deberás pulsar la TECLA TOUCH, de esta manera el sistema sabrá que sos vos el que está conduciendo.
- 2Si durante el trayecto se abriera alguna puerta, es necesario volver a pulsar la TECLA Touch una vez que la puerta se haya cerrado, esto garantiza que si te hicieran descender por la fuerza, al alejarse, el motor se detendrá.
- 3Si no portaras tu control remoto y olvidaras tocar la TECLA TOUCH, el sistema te avisará mediante una serie de beeps (sonidos emitidos por el buzzer) 16 segundos antes de detener el motor o impedir su posterior puesta en marcha.
Disparo por pánico
Disparo por pánico
Ante la presencia de algún sospechoso, es posible forzar un disparo de alarma.
- 1Presioná la tecla durante dos segundos
- 2El sistema se disparará
- 3Para cancelar el disparo, presioná nuevamente la tecla durante dos segundos, o bien, la tecla
Anulación
Anulación
Esta función permite anular totalmente el sistema, y resulta útil en los casos en que prefieras que el vehículo se comporte como si nada se hubiera instalado en el mismo. (Por ejemplo si lo ingresaras por un largo período en el taller mecánico).
- 1Colocá la llave del vehículo en la posición de contacto.
- 2Presioná la tecla Touch durante ocho segundos.
- 3Las luces hacen tres destellos rápidos.
- 4La sirena emite tres beeps cortos.
- 5El sistema queda anulado.
- 1Colocá la llave del vehículo en la posición de contacto.
- 2Presioná la tecla Touch durante ocho segundos.
- 3Las luces hacen un destello largo.
- 4La sirena genera dos sonidos largos. y emite el mensaje "X-28 desactivada".
- 5El sistema queda restaurado.
Modo Valet
Modo Valet
Cuando dejes tu vehículo en manos de terceros para su estacionamiento, podés optar por dos alternativas:
- •Lo proteges utilizando la protección que le concede al playero un minuto (programable) para maniobrar, simplemente llevándote el transmisor de presencia.
- •Si considerás que no es necesario protegerlo limitando el tiempo de maniobra, podés utilizar el Modo Valet.
- 1Antes de dejar tu vehículo en manos del Valet Parking, pulsá la tecla Touch durante dos segundos.
- 2El buzzer emite dos beeps.
- 3El valet parking podrá mover el vehículo sin ninguna restricción.
- 4Al regresar, el sólo hecho de portar su control remoto de presencia, hará que el sistema salga del Modo Valet.
NOTA
A partir de ingresar en Modo Valet, contás con tres minutos para alejarte del vehículo, durante los cuales, tu presencia NO desactivará el Modo Valet.
Trabapuertas automático - Autolock
Trabapuertas automático - Autolock
Si tu vehículo cuenta con cierre centralizado de puertas, o bien le has agregado los motores, podés programar esta funcionalidad.
- 1Al poner el vehículo en contacto se trabarán las puertas.
- 2Al sacar el vehículo de contacto se destrabarán las puertas.
Funciones de confort
Funciones de confort
Permite programar el volumen de la sirena para las señalizaciones de operación de la alarma.
- 1Pulsá la tecla
- 2Abrí la puerta.
- 3Antes de que transcurran diez segundos, pulsá cinco veces la tecla touch.
- 4La sirena emite un sonido de tres tonos en el volumen que está operandoel mensaje "Programación".
- 5Pulsá la tecla y la sirena emitirá nuevamente un sonido.
- 6Seguí presionando la tecla hasta llegar al volumen deseado.
- 7Cerrá la puerta. El proceso finaliza con el volumen elegido.
Si programaste la función Autolock, el sistema te avisará si al poner el vehículo en contacto alguna de las puertas se encuentra mal cerrada. Para esto, el buzzer emitirá sonidos rápidos durante cuatro segundos.
Si al descender del vehículo, olvidaras las luces de posición encendidas, el sistema te avisará mediante el buzzer, emitiendo sonidos mientras la puerta se encuentre abierta.
Esta prestación es programable y hace que el sistema se active en forma automática, si luego de haberlo desactivado transcurre un minuto sin que se abra alguna puerta, capot o baúl.
Esto es útil en los casos de desactivaciones indeseadas (por ejemplo, operar involuntariamente el control remoto dentro del alcance del mismo).
IMPORTANTE
En este caso, el sistema nunca trabará las puertas.
