Z30 RH MANUAL DE INSTALADOR

Descripción general

Sistema de alarma para vehículo con antirrobo, presencia, módulo abre/cierra puertas y sirena inteligente con mensajes hablados de información y ayuda. Posee también entradas y salidas auxiliares programables.

Compartí tu tranquilidad
Whatsapp Facebook LinkedIn

Identificación de las partes

Identificación de las partes

  • 1ANTENA
  • 2CONECTOR MPXC
  • 3BORNERA PARA PRECABLEADO GENERAL
  • 4CONECTOR PARA TECLA TOUCH
  • 5BORNERA PARA DE SENSORES VOLUMÉTRICOS
  • 6TRASMISORES DE COMANDO Y PRESENCIA

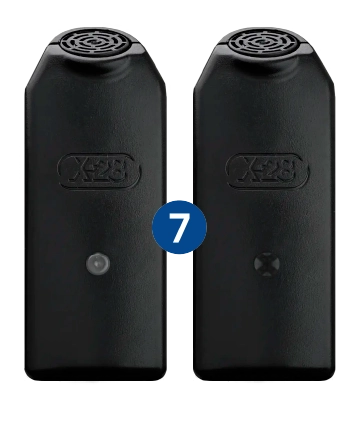

  • 7SENSORES VOLUMÉTRICOS
  • 8SIRENA S23H
  • 9PRECABLEADO GENERAL DE LA ALARMA
  • 10PORTAFUSIBLE
  • 11PRECABLEADO DE SENSORES VOLUMÉTRICOS
  • 12TECLA TOUCH

Diagrama de instalación

Diagrama de instalación

Cable Entrada/Salida Conexión Detalles
Rojo +12V Conectar a un punto de 12V de tensión permanente. El cable se suministra con portafusible.
Negro Masa Conectar a cualquier punto del vehículo que asegure una masa segura.
Naranja Puerta Conectar los pulsadores de puerta. Seleccionable +/-.
Azul Corte 1 / Corte 2 Ver Alternativas de corte para detener el motor o evitar el arranque Contactos libres de potencial para cortar la alimentación de la bobina de encendido o el relay del burro de arranque (de acuerdo a lo programado).
Amarillo Contacto Conectar a la salida de la llave de contacto que alimenta el encendido.
Violeta MPXC Salida MPXC para conectar la sirena S 23H y cualquier otro equipo MPXC.
Celeste Luces de posición 1 / Luces de posición 2 Salidas independientes de +12V/15A para conectar las luces de posición del vehículo.
(Se suministran dos salidas para los casos en que el vehículo tenga circuitos independientes.)
Rosa Capot Conectar al pulsador del capot.
Blanco Baúl Conectar al pulsador del baúl. Seleccionable +/-.
Gris APU Ver Conexión de abre-cierra puertas centralizado Salida transistorizada para operar el cierre centralizado de puertas del vehículo.
Verde CPU Ver Conexión de abre-cierra puertas centralizado Salida transistorizada para operar el cierre centralizado de puertas del vehículo.
Conector conjunto US L B T Ultrasonido
Led
Buzzer
Tecla Led
Conecta la central con el detector volumétrico, el buzzer y el led que se instalan en el interior del parabrisas, incluye la tecla led.
Amarillo/Negro Entrada/Salida PGM1 Ver Tabla PGM1.

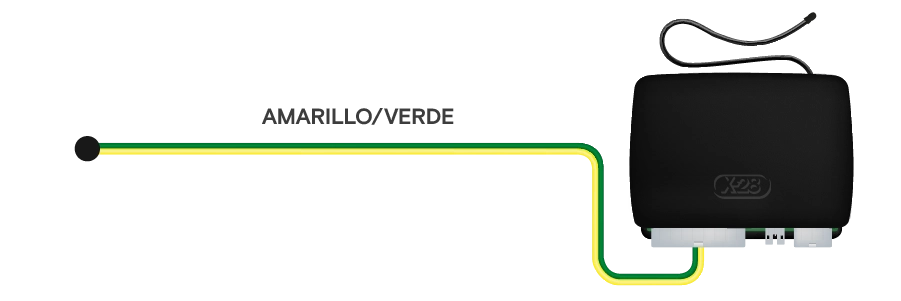

Amarillo/Verde Salida PGM2 Ver Tabla PGM2.
Negro Tecla Touch Conectar la tecla multifunción Touch.

Alternativas de corte para detener el motor o evitar el arranque

Alternativas de corte para detener el motor o evitar el arranque

Detener el motor en caso de asalto

Si se ha programado que el sistema detenga el motor en caso de asalto, realizá la siguiente conexión:

Impedir el arranque en caso de asalto

Si se ha programado que se impida que vuelva a arrancarse el motor una vez accionado el sistema antiasalto, realizá la siguiente conexión:

Para evitar sobrecargas, corroborá que el cable que corta solo alimente el circuito de encendido.

Conexión de abre-cierra puertas centralizado

Conexión de abre-cierra puertas centralizado

Sistema de tres puntos por negativo

Otros sistemas

Para cualquier otro tipo de sistemas es posible utilizar el módulo abre-cierra puertas (MACP) que cuenta con dos relés inversores y todos los contactos libres de potencial disponibles.

Conector lateral

Conector lateral

La central posee un conector lateral que puede ser utilizado para conectar un SCANNER-MPXC o cualquier dispositivo MPXC.

Operaciones básicas de funcionamiento

Operaciones básicas de funcionamiento

Función Acción
Protección Antirrobo Activación sonora: tecla o
Activación silenciosa: tecla y luego la tecla
Desactivación sonora: tecla o
Desactivación silenciosa: tecla y luego la tecla
Pánico Disparo: tecla por 2 segundos
Cancelar disparo: tecla por 2 segundos o tecla
Desactivación alternativa Poné el vehículo en contacto y pulsá la tecla touch.
Si se le programó código de seguridad, ingresá el código correspondiente.
Anulación Poné el vehículo en contacto y pulsá la tecla touch durante 8 segundos.
Restauración (Salida de anulación) Poné el vehículo en contacto y pulsá la tecla touch durante 8 segundos.
Revisión de memoria de disparo Pulsá la tecla touch 3 veces (con el vehículo fuera de contacto), contá la cantidad de veces que destella el led y consultá la tabla.
Activación excluyendo sensores de movimiento Sonora: tecla durante 2 segundos
Silenciosa: tecla y luego la tecla durante 2 segundos
Protección antiasalto por presencia Simplemente llevá con vos el transmisor de control remoto de presencia.
Cancelación de la protección antiasalto ante olvido del control remoto de presencia Si olvidas el control remoto de presencia, pulsá la tecla touch después de cada cierre de puertas.
Modo Valet Antes de dejar el vehículo, pulsá la tecla touch por 2 segundos.
Protección de baúl y capot en modo Valet Luego de entrar en modo Valet, y antes de los 10 segundos, pulsá la tecla .
Extensión del tiempo de maniobra a 3 minutos Pulsá la tecla del transmisor de comando durante 2 segundos.
Protección de baúl y capot en estacionamientos Pulsá la tecla del transmisor de comando durante 2 segundos. Luego volvé a pulsar la tecla .
Control de volumen de las señalizaciones Desactivá la alarma, abrí la puerta y antes de que transcurran 10 segundos, pulsá 5 veces la tecla touch.
Pulsá sucesivamente la tecla del transmisor de control remoto hasta alcanzar el volumen deseado y cerrá la puerta.

Personalización del funcionamiento de las teclas para activar y desactivar: Si el usuario prefiere activar y desactivar habitualmente en forma silenciosa, puede programarse para que al oprimir las teclas de comando, la alarma sólo realice los destellos de luces (programación avanzada 80 N).

Vinculación de transmisores

Vinculación de transmisores

Para vincular los transmisores de control remoto por primera vez, seguí los siguientes pasos:

  • 1Los transmisores de presencia deben encenderse para poder ser aprendidos por el sistema, para esto oprimí la tecla durante 8 segundos, el led pasará de rojo a verde.
  • 2Colocá el fusible provisto con el equipo en el precableado.
  • 3Luego de la señalización, oprimí la tecla o
  • 4Presioná la tecla del transmisor de presencia por tres segundos.
  • 5Para finalizar oprimí nuevamente la tecla o del transmisor de comando

Para agregar más transmisores dirigite a la sección “PROGRAMACIONES AVANZADAS”, la función Ingresar al modo de aprender transmisores.

Señalizaciones de luces, sirena y buzzer

Señalizaciones de luces, sirena y buzzer

Acción Luces Sirena Buzzer
Activación 1 destello corto Sonido corto tipo xilofón + "X-28 Activada" -
Desactivación 2 destellos largos 2 sonidos bitonales + "X-28 Desactivada" -
Activación parcial 1 destello corto +
3 destellos largos
Sonido corto tipo xilofón +
pausa +
3 beeps cortos +
"Atención, activación parcial"
-
Disparo de alarma Destellantes Sonido multitono -
Memoria de disparo 2 destellos largos +
pausa +
3 destellos cortos
2 sonidos bitonales +
pausa +
3 beeps cortos +
"Atención, hubo disparo de alarma" +
"Causa del disparo..." +
"X-28 desactivada"
-
Protección antiasalto - - Intermitente durante 16 segundos
Protección en garages y estacionamientos - "Protección de estacionamiento" -
Protección de pertenencias en estacionamiento - "Baúl, capot" -
Modo Valet - - Dos beeps
Protección de pertenencias en modo Valet - "Baúl, capot" -
Invitación a la vinculación 1 destello corto 1 beep corto +
"Por favor, oprima un canal"
-
Código aprendido (salida de programación) 2 destellos cortos 2 sonidos cortos +
"Gracias, X-28 codificada"
-
Anulación 3 destellos rápidos 3 tonos cortos -
Salida de anulación 2 destellos largos 2 sonidos bitonales +
"X-28 Desactivada"
-

Señalizaciones de los leds en los distintos estados

Señalizaciones de los leds en los distintos estados

Estado Señalización
Desactivado Apagado. Al poner el vehículo en contacto destella tantas veces como transmisores tenga aprendidos.
Activado Destellando a 1 Hz. Medio segundo encendido, medio segundo apagado.
Activado excluyendo sensores de movimiento Destellando rápido a 4 Hz. (4 veces por segundo)
Disparado Destellando a 1 Hz. Medio segundo encendido, medio segundo apagado.
Modo Valet Encendido con un corto destello de apagado cada 4 segundos.
Anulado Destellando muy lento, a 0.25 Hz. Dos segundos encendido, dos segundos apagado.
Alarma en estado de programación Destellando rápido a 4 Hz.
Aprendiendo transmisores Encendido con destello de apagado cada vez que aprende un nuevo transmisor.
El número de destellos es la cantidad de transmisores aprendidos.
Vehículo detenido o impidiendo el arranque debido a la protección antiasalto Destellando muy rápido a 8 Hz.
Modo ahorro de energía Destellando muy lento.

Programaciones avanzadas

Programaciones avanzadas

El sistema cuenta con la posibilidad de configurar una gran variedad de funciones y parámetros mediante las programaciones avanzadas.
En la siguiente tabla se observa qué funciones pueden configurarse y qué parámetros modificar.
Es recomendable que estas programaciones las realice el instalador con un teclado específico para esta tarea. También es posible hacer las programaciones mediante una serie de operaciones a través de la tecla touch, tal como se explica en la sección "Ingreso en programación avanzada utilizando la tecla touch".

Función Código Programa De fábrica Detalles
Entrada/Salida PGM1 71 N Ver tabla PGM1 0 -
Entrada/Salida PGM2 72 N Ver tabla PGM2 0 -
Modo de ahorro de batería
(Battery save)
73 N N = 0 No
N = 1 Si
No
Antiasalto 74 N N = 0 Sin antiasalto
N = 1 Presencia
N = 2 Modo pasivo
Presencia
Disparo de alarma en caso de asalto
(posterior al preaviso)
75 N N = 0 No
N = 1 Si
No
Selección de corte de encendido o impedir arranque 76 N N = 0 No corta
N = 1 Arranque
N = 2 Encendido
Encendido
Usar código de alta seguridad 77 N (NNN) N = 0 No
N = 1 Si
NNN = código
No
Entrada de puertas por positivo o masa 78 N 78 N N = 0 Masa
N = 1 Positivo
Masa
Entrada de baúl por positivo o masa 79 N N = 0 Masa
N = 1 Positivo
Masa
Personalización del uso de las teclas del controlremoto.
Señalizaciones sonoras/ silenciosas de activación/ desactivación
80 N N = 0 Silencioso
N = 1 Sonoro
Sonoro
Tiempo de disparo con la puerta, capot y baúl cerrados 81 NN NN = tiempo en segundos
(de 12 a 99)
60 segundos
Tiempo de disparo con la puerta, capot o baúl abiertos 82 NN NN = tiempo en segundos
(de 12 a 99)
90 segundos
Tiempo de accionamiento del sistema antiasalto 83 NN NN = tiempo en segundos
(de 50 a 99)
60 segundos
Tiempo de extensión de estacionamiento 84 N N = tiempo en minutos
(de 3 a 8)
3 minutos
Ajuste de la sensibilidad del detector de movimiento del vehículo
(Opcional con DMV-MPXC)
85 N N = 0 Bajo
N = 1 Alto
Alto
Ajuste de la sensibilidad del sensor de rotura de cristales
(Opcional con DMIC-MPXC)
86 N N = 1 a 5 (bajo a alto) Medio (3)
Exclusión de puerta problemática al activar 87 N N = 0 No
N = 1 Si
No
Ingresar al Modo de aprender transmisores 88 - -
Ingresar al Modo Test 89 - -
Indicar que las luces son de doble filamento
(Opcional con AUTOLIGHT-MPXC)
90 N N = 0 No
N = 1 Si
Si
Ajuste del volumen de las señalizaciones sonoras 91 N N = 1 a 4 (bajo a alto) Medio (3)
Autolock 92 N N = 0 No
N = 1 Si
Si
Mensajes hablados de activación y desactivación 93 N N = 0 No
N = 1 Si
Si
Tiempo y forma del pulso del abre / cierra puertas 94 N N = 0 Corto
N = 1 Largo
N = 2 Dos pulsos
N = 3 Dos segundos
N = 4 Cables unidos
Corto
Antidistracción 95 N N = 0 No
N = 1 Si
No
Modo Automático Silencioso - Sonoro 96 N N = 0 No
N = 1 Si silencioso
N = 2 Si sonoro
No
Desactivación alternativa permitida 97 N N = 0 No
N = 1 Si
Si
Tiempo de corte con TURBOLIFE
(Opcional con TURBOLIFE-MPXC)
98 N N = 0 Un minuto
N = 1 Dos minutos
N = 2 Tres minutos
Un minuto
Levanta vidrios en forma simultánea
(Opcional con MLV2-MPXC)
99 N N = 0 No
N = 1 Si
No

Programaciones de entradas y salidas de PGM1

Programaciones de entradas y salidas de PGM1

Código Tipo Función Detalles
71 0 - No asignada -
71 1 Salida Seguidor AUX1
71 2 Salida Biestable AUX1
71 3 Salida Temporizada AUX1
71 4 Entrada Entrada Abre/Cierra puertas
71 5 Entrada Entrada pulsador aviso
71 6 Entrada Monitoreo luces altas
71 7 Entrada Monitoreo balizas
71 8 Salida Suenan las bocinas ante un disparo
71 9 Salida Seguidor de activada

Programaciones de las salidas de PGM2

Programaciones de las salidas de PGM2

Código Tipo Función Detalles
72 0 - No asignada -
72 1 Salida Seguidor AUX2
72 2 Salida Biestable AUX2
72 3 Salida Temporizada AUX2
72 4 Salida Pulso levantavidrios
72 5 Salida Luces bajas
72 6 Salida Luz de cortesía
72 7 Salida Corte exterior
72 8 Salida Suenan las bocinas cuando se dispara la alarma
72 9 Salida Seguidor de activada

Ingreso en programación avanzada mediante la tecla touch

Ingreso en programación avanzada mediante la tecla touch

Para ingresar en programación utilizando la tecla touch

  • 1Pulsá la tecla para desactivar y antes que transcurran 10 segundos, abrí la puerta.
  • 2Pulsá la tecla touch 5 veces.
  • 3El sistema ingresa en Programación Avanzada, y emite 2 sonidos bitonales cortos y el mensaje "Programación".
  • 4Pulsá la tecla touch tantas veces como se indica en la tabla de programaciones.
  • 5Si la programación se realizó correctamente, la sirena emite un sonido bitonal corto. En caso contrario, la señalización será un sonido grave y el mensaje "Error".

Ejemplo

El tiempo de disparo preprogramado de fábrica cuando la alarma se dispara por apertura de una puerta que luego se cierra, es de 60 segundos; si deseás reducirlo a 32 segundos, procedé de la siguiente manera:

  • Ingresá en PROGRAMACIÓN AVANZADA utilizando la tecla touch siguiendo los pasos ya explicados.
  • Ahora deberás ingresar a través la tecla touch los números 8 1 3 2 (según la tabla), de la siguiente forma:
    • 1Pulsá la tecla ocho veces: Hacé una pausa y escucharás la confirmación sonora.
    • 2Pulsá la tecla una vez: Hacé una pausa y escucharás la confirmación sonora.
    • 3Pulsá la tecla tres veces: Hacé una pausa y escucharás la confirmación sonora.
    • 4Pulsá la tecla dos veces: Hacé una pausa y escucharás la confirmación sonora.
  • Para salir de programación, cerrá la puerta del vehículo.
  • En los casos en que debas ingresar un 0 (cero), deberás pulsar diez veces la tecla touch.
