Z30 RH MANUAL DE INSTALADOR

Descripción general

Sistema de alarma para vehículo con antirrobo, presencia, módulo abre/cierra puertas integrado, sirena inteligente con asistencia por voz, y entradas y salidas auxiliares programables.

Resumen de prestaciones

  • Bloqueo de arranque del motor y función de antiasalto por presencia.
  • Protecciones ante apertura de puertas, baúl, capot, contacto, y protección interior volumétrica por ultrasonido.
  • Controles remotos con miles de millones de códigos encriptados mediante Rolling Code y sistema anti-scan.
  • Sirena inteligente con asistencia por voz, activación y desactivación sonora o luminosa, autolock (si el vehículo posee cierre centralizado), aviso de luz encendida, ajuste de volumen de señalización y cierre centralizado.
  • Funciones programables de antidistracción, personalización del funcionamiento de las teclas para activar y desactivar en modo sonoro o silencioso, modo de ahorro de batería, programaciones avanzadas y modo Valet.
  • Salidas auxiliares programables y compatibilidad con accesorios opcionales como detector de movimiento (DMV-MPXC) y otros equipos MPXC.
Compartí tu tranquilidad
Whatsapp Facebook LinkedIn

Identificación de las partes

Identificación de las partes

  • 1ANTENA
  • 2CONECTOR MPXC
  • 3BORNERA PARA PRECABLEADO GENERAL
  • 4CONECTOR PARA TECLA TOUCH
  • 5BORNERA PARA DE SENSORES VOLUMÉTRICOS
  • 6TRASMISORES DE COMANDO Y PRESENCIA
  • 7SENSORES VOLUMÉTRICOS
  • 8SIRENA S23H
  • 9PRECABLEADO GENERAL DE LA ALARMA
  • 10PORTAFUSIBLE
  • 11PRECABLEADO DE SENSORES VOLUMÉTRICOS
  • 12TECLA TOUCH

Diagrama de instalación

Diagrama de instalación

Cable Entrada/Salida Conexión Detalles
Rojo +12V Conectar a un punto de 12V de tensión permanente. El cable se suministra con portafusible.
Negro Masa Conectar a cualquier punto del vehículo que asegure una masa segura.

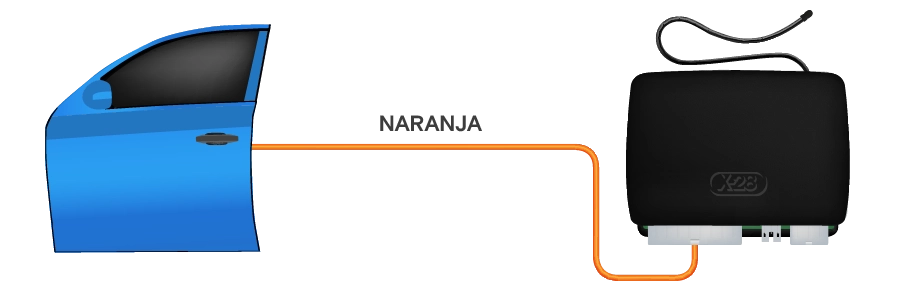

Naranja Puerta Conectar los pulsadores de puerta. Seleccionable +/-.
Azul Corte 1 / Corte 2 Ver Alternativas de corte para detener el motor o evitar el arranque Contactos libres de potencial para cortar la alimentación de la bobina de encendido o el relay del burro de arranque (de acuerdo a lo programado).
Amarillo Contacto Conectar a la salida de la llave de contacto que alimenta el encendido.
Violeta MPXC Salida MPXC para conectar la sirena S 23H y cualquier otro equipo MPXC.
Celeste Luces de posición 1 / Luces de posición 2 Salidas independientes de +12V/15A para conectar las luces de posición del vehículo.
(Se suministran dos salidas para los casos en que el vehículo tenga circuitos independientes.)
Rosa Capot Conectar al pulsador del capot.
Blanco Baúl Conectar al pulsador del baúl. Seleccionable +/-.
Gris APU Ver Conexión de abre-cierra puertas centralizado Salida transistorizada para operar el cierre centralizado de puertas del vehículo.
Verde CPU Ver Conexión de abre-cierra puertas centralizado Salida transistorizada para operar el cierre centralizado de puertas del vehículo.
Conector conjunto US L B T Ultrasonido
Led
Buzzer
Tecla Led
Conecta la central con el detector volumétrico, el buzzer y el led que se instalan en el interior del parabrisas, incluye la tecla led.
Amarillo/Negro Entrada/Salida PGM1 Ver Tabla PGM1.
Amarillo/Verde Salida PGM2 Ver Tabla PGM2.
Negro Tecla Touch Conectar la tecla multifunción Touch.

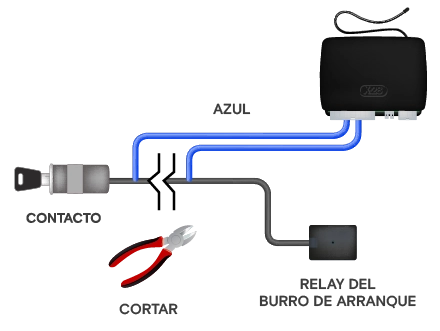

Alternativas de corte para detener el motor o evitar el arranque

Alternativas de corte para detener el motor o evitar el arranque

Detener el motor en caso de asalto

Si se ha programado que el sistema detenga el motor en caso de asalto, realizá la siguiente conexión:

Impedir el arranque en caso de asalto

Si se ha programado que se impida que vuelva a arrancarse el motor una vez accionado el sistema antiasalto, realizá la siguiente conexión:

Para evitar sobrecargas, corroborá que el cable que corta solo alimente el circuito de encendido.

Conexión de abre-cierra puertas centralizado

Conexión de abre-cierra puertas centralizado

Sistema de tres puntos por negativo

Otros sistemas

Para cualquier otro tipo de sistemas es posible utilizar el módulo abre-cierra puertas (MACP) que cuenta con dos relés inversores y todos los contactos libres de potencial disponibles.

Conector lateral

Conector lateral

La central está equipada con un conector lateral que permite la conexión de un SCANNER-MPXC o cualquier dispositivo compatible de la serie MPXC. Este conector facilita la integración de equipos adicionales, mejorando la funcionalidad del sistema sin la necesidad de modificaciones complejas.

Conexión de SCANNER-MPXC

Conexión de SCANNER-MPXC

El SCANNER-MPXC es un teclado inteligente que funciona como una herramienta imprescindible para realizar instalaciones de alarmas vehiculares.
El equipo cuenta con un display, teclado y funciones especiales que facilitan la programación tanto durante la instalación como en cualquier momento en que se necesite ajustar algún parámetro. Además, permite visualizar muy fácilmente todas las programaciones realizadas en un sistema, reconocer y mostrar todos los equipos conectados, y diagnosticar fallas de manera eficiente.
Cuando el equipo se conecta a una central de alarma compatible con MPXC, el SCANNER-MPXC lee toda la información del sistema y permite realizar diversas operaciones de programación, visualización o diagnóstico, todas estas asistidas por claros mensajes en el display.

Operaciones básicas de funcionamiento

Operaciones básicas de funcionamiento

Protección Antirrobo

  • 1Activación sonora: tecla
  • 2Activación silenciosa: tecla y luego la tecla
  • 3Desactivación sonora: tecla
  • 4Desactivación silenciosa: tecla y luego la tecla

Pánico

  • 1Disparo: tecla por 2 segundos
  • 2Cancelar disparo: tecla por 2 segundos o tecla

Desactivación alternativa

  • 1Poné el vehículo en contacto
  • 2Pulsá la tecla led
  • 3Si se le programó código de seguridad, ingresá el código correspondiente.

Anulación

  • 1Poné el vehículo en contacto
  • 2Pulsá la tecla led durante 8 segundos

Restauración (Salida de anulación)

  • 1Poné el vehículo en contacto
  • 2Pulsá la tecla led durante 8 segundos

Revisión de memoria de disparo

  • 1Pulsá la tecla led 3 veces (con el vehículo fuera de contacto)
  • 2Contá la cantidad de veces que destella el led y consultá la tabla.

Activación excluyendo sensores de movimiento

  • 1Sonora: tecla durante 2 segundos
  • 2Silenciosa: tecla y luego la tecla durante 2 segundos

Protección antiasalto

El conductor, simplemente, debe llevar consigo el transmisor de presencia.

Protección antiasalto

El conductor, simplemente, debe llevar consigo el transmisor de presencia.

Cancelación de la protección antiasalto ante olvido del control remoto de presencia

Si el conductor olvidara su control remoto, se debe pulsar la tecla Touch después de cada cierre de puerta.

Control de volumen de las señalizaciones

  • 1Desactivá la alarma
  • 2Abrí la puerta y antes de que transcurran 10 segundos, pulsá 5 veces la tecla led.
  • 3Pulsá sucesivamente la tecla del transmisor de control remoto hasta alcanzar el volumen deseado
  • 4Cerrá la puerta.

Si el usuario prefiere activar y desactivar habitualmente en forma silenciosa, puede programarse para que al oprimir las teclas de comando, la alarma sólo realice los destellos de luces (programación avanzada 80 N).

Vinculación de transmisores

Vinculación de transmisores

Para vincular los transmisores de control remoto por primera vez, seguí los siguientes pasos:

  • 1Los transmisores de presencia deben encenderse para poder ser aprendidos por el sistema, para esto oprimí la tecla durante 8 segundos, el led pasará de rojo a verde.
  • 2Colocá el fusible provisto con el equipo en el precableado.
  • 3Luego de la señalización, oprimí la tecla o
  • 4Presioná la tecla del transmisor de presencia por tres segundos.
  • 5Para finalizar oprimí nuevamente la tecla o del transmisor de comando

Para agregar más transmisores dirigite a la sección “PROGRAMACIONES AVANZADAS”, la función Ingresar al modo de aprender transmisores.

Señalizaciones de luces, sirena y buzzer

Señalizaciones de luces, sirena y buzzer

Acción Luces Sirena Buzzer
Activación 1 destello corto Sonido corto tipo xilofón + "X-28 Activada" -
Desactivación 2 destellos largos 2 sonidos bitonales + "X-28 Desactivada" -
Activación parcial 1 destello corto +
3 destellos largos
Sonido corto tipo xilofón +
pausa +
3 beeps cortos +
"Atención, activación parcial"
-
Disparo de alarma Destellantes Sonido multitono -
Memoria de disparo 2 destellos largos +
pausa +
3 destellos cortos
2 sonidos bitonales +
pausa +
3 beeps cortos +
"Atención, hubo disparo de alarma" +
"Causa del disparo..." +
"X-28 desactivada"
-
Protección antiasalto - - Intermitente durante 16 segundos
Protección en garages y estacionamientos - "Protección de estacionamiento" -
Protección de pertenencias en estacionamiento - "Baúl, capot" -
Modo Valet - - Dos beeps
Protección de pertenencias en modo Valet - "Baúl, capot" -
Invitación a la vinculación 1 destello corto 1 beep corto +
"Por favor, oprima un canal"
-
Código aprendido (salida de programación) 2 destellos cortos 2 sonidos cortos +
"Gracias, X-28 codificada"
-
Anulación 3 destellos rápidos 3 tonos cortos -
Salida de anulación 2 destellos largos 2 sonidos bitonales +
"X-28 Desactivada"
-

Señalizaciones de los leds en los distintos estados

Señalizaciones de los leds en los distintos estados

Estado Señalización
Desactivado Apagado. Al poner el vehículo en contacto destella tantas veces como transmisores tenga aprendidos.
Activado Destellando a 1 Hz. Medio segundo encendido, medio segundo apagado.
Activado excluyendo sensores de movimiento Destellando rápido a 4 Hz. (4 veces por segundo)
Disparado Destellando a 1 Hz. Medio segundo encendido, medio segundo apagado.
Modo Valet Encendido con un corto destello de apagado cada 4 segundos.
Anulado Destellando muy lento, a 0.25 Hz. Dos segundos encendido, dos segundos apagado.
Alarma en estado de programación Destellando rápido a 4 Hz.
Aprendiendo transmisores Encendido con destello de apagado cada vez que aprende un nuevo transmisor.
El número de destellos es la cantidad de transmisores aprendidos.
Vehículo detenido o impidiendo el arranque debido a la protección antiasalto Destellando muy rápido a 8 Hz.
Modo ahorro de energía Destellando muy lento.

Revisión de memoria de disparo

Revisión de memoria de disparo

Esta función permite visualizar, mediante el led del detector volumétrico, la causa del último disparo de alarma.

  • 1Con el vehículo fuera de contacto, pulsá tres veces la tecla LED del volumétrico que se encuentra oculta en el habitáculo.
  • 2El LED del detector volumétrico destellará una cantidad determinada de veces en función de la causa del disparo:
Cantidad de destellos Causa del disparo
1 Cristales
3 Puertas
4 Baúl
5 Capot
6 Contacto
9 Movimiento
10 Movimiento perimetral
(Opcional con RADAR-MPXC)
11 Movimiento del vehículo
(Opcional con DMV-MPXC)

Programaciones avanzadas

Programaciones avanzadas

El sistema cuenta con la posibilidad de configurar una gran variedad de funciones y parámetros mediante las programaciones avanzadas.
En la siguiente tabla se observa qué funciones pueden configurarse y qué parámetros modificar.
Es recomendable que estas programaciones las realice el instalador con un teclado específico para esta tarea. También es posible hacer las programaciones mediante una serie de operaciones a través de la tecla touch, tal como se explica en la sección "Ingreso en programación avanzada utilizando la tecla touch".

Función Código Programa De fábrica Detalles
Entrada/Salida PGM1 71 N Ver tabla PGM1 0 -
Entrada/Salida PGM2 72 N Ver tabla PGM2 0 -
Modo de ahorro de batería
(Battery save)
73 N N = 0 No
N = 1 Si
No
Antiasalto 74 N N = 0 Sin antiasalto
N = 1 Presencia
N = 2 Modo pasivo
Presencia
Disparo de alarma en caso de asalto
(posterior al preaviso)
75 N N = 0 No
N = 1 Si
No
Selección de corte de encendido o impedir arranque 76 N N = 0 No corta
N = 1 Arranque
N = 2 Encendido
Encendido
Usar código de alta seguridad 77 N (NNN) N = 0 No
N = 1 Si
NNN = código
No
Entrada de puertas por positivo o masa 78 N 78 N N = 0 Masa
N = 1 Positivo
Masa
Entrada de baúl por positivo o masa 79 N N = 0 Masa
N = 1 Positivo
Masa
Personalización del uso de las teclas del controlremoto.
Señalizaciones sonoras/ silenciosas de activación/ desactivación
80 N N = 0 Silencioso
N = 1 Sonoro
Sonoro
Tiempo de disparo con la puerta, capot y baúl cerrados 81 NN NN = tiempo en segundos
(de 12 a 99)
60 segundos
Tiempo de disparo con la puerta, capot o baúl abiertos 82 NN NN = tiempo en segundos
(de 12 a 99)
90 segundos
Tiempo de accionamiento del sistema antiasalto 83 NN NN = tiempo en segundos
(de 50 a 99)
60 segundos
Tiempo de extensión de estacionamiento 84 N N = tiempo en minutos
(de 3 a 8)
3 minutos
Ajuste de la sensibilidad del detector de movimiento del vehículo
(Opcional con DMV-MPXC)
85 N N = 0 Bajo
N = 1 Alto
Alto
Ajuste de la sensibilidad del sensor de rotura de cristales
(Opcional con DMIC-MPXC)
86 N N = 1 a 5 (bajo a alto) Medio (3)
Exclusión de puerta problemática al activar 87 N N = 0 No
N = 1 Si
No
Ingresar al Modo de aprender transmisores 88 - -
Ingresar al Modo Test 89 - -
Indicar que las luces son de doble filamento
(Opcional con AUTOLIGHT-MPXC)
90 N N = 0 No
N = 1 Si
Si
Ajuste del volumen de las señalizaciones sonoras 91 N N = 1 a 4 (bajo a alto) Medio (3)
Autolock 92 N N = 0 No
N = 1 Si
Si
Mensajes hablados de activación y desactivación 93 N N = 0 No
N = 1 Si
Si
Tiempo y forma del pulso del abre / cierra puertas 94 N N = 0 Corto
N = 1 Largo
N = 2 Dos pulsos
N = 3 Dos segundos
N = 4 Cables unidos
Corto
Antidistracción 95 N N = 0 No
N = 1 Si
No
Modo Automático Silencioso - Sonoro 96 N N = 0 No
N = 1 Si silencioso
N = 2 Si sonoro
No
Desactivación alternativa permitida 97 N N = 0 No
N = 1 Si
Si
Tiempo de corte con TURBOLIFE
(Opcional con TURBOLIFE-MPXC)
98 N N = 0 Un minuto
N = 1 Dos minutos
N = 2 Tres minutos
Un minuto
Levanta vidrios en forma simultánea
(Opcional con MLV2-MPXC)
99 N N = 0 No
N = 1 Si
No

Programaciones de entradas y salidas de PGM1

Programaciones de entradas y salidas de PGM1

Código Tipo Función Funcionalidad Aplicación
71 0 - No asignada - -
71 1 Salida Seguidor AUX1 Oprimiendo la tecla y luego dos veces la tecla , la salida PGM1 se acciona (se mantiene todo el tiempo durante el cual la tecla está oprimida). -
71 2 Salida Biestable AUX1 Oprimiendo la tecla y luego la tecla , la salida PGM1 cambia de estado. -
71 3 Salida Temporizada AUX1 Oprimiendo la tecla y luego la tecla , la salida PGM1 se acciona durante 4 segundos. -
71 4 Entrada Entrada Abre/Cierra puertas Una masa en esta entrada acciona el Abre/Cierra Puertas. Manejar el ACP en forma manual mediante un pulsador.
71 5 Entrada Entrada pulsador aviso Una masa durante al menos 2 segundos en esta entrada generará un aviso de pedido de ayuda mediante un SMS (si se cuenta con los equipos Pager o SAT) Dar aviso de pedido de ayuda mediante un SMS usando cualquier tipo de pulsador.
71 6 Entrada Monitoreo luces altas Un positivo en esta entrada indica el encendido de las luces altas. Manejar el apagado de las luces en forma manual si está programado el Autolight incorporado.
71 7 Entrada Monitoreo balizas Un positivo pulsante en esta entrada indica el encendido de las balizas. Se agrega un aviso sonoro mediante el buzzer de balizas encendidas con el vehículo en contacto. Dar aviso de olvido de balizas encendidas mediante un SMS.
71 8 Salida Suenan las bocinas ante un disparo La salida se acciona en forma intermitente cuando se dispara la alarma, reemplaza el uso del MBOC (en algunos casos la instalación puede requerir el uso de un relay exterior). Agregar al disparo de alarma las bocinas, maximizando el impacto acústico.
71 9 Salida Seguidor de activada La salida se acciona cuando se activa la alarma. Cierre de espejos eléctricos cuando se activa la alarma.

Programaciones de las salidas de PGM2

Programaciones de las salidas de PGM2

Código Tipo Función Funcionalidad Aplicación
72 0 - No asignada - -
72 1 Salida Seguidor AUX2 Oprimiendo la tecla y luego dos veces la tecla , la salida PGM2 se acciona (se mantiene todo el tiempo durante el cual la tecla está oprimida). Apertura del baúl desde el transmisor.
72 2 Salida Biestable AUX2 Oprimiendo la tecla y luego dos veces la tecla , la salida PGM2 cambia de estado. -
72 3 Salida Temporizada AUX2 Oprimiendo la tecla y luego dos veces la tecla , la salida PGM2 se acciona durante 4 segundos. -
72 4 Salida Pulso levantavidrios La salida pone una masa durante SS segundos al activarse la alarma. Levantavidrios one touch.
72 5 Salida Luces bajas La salida pone una masa para, mediante relays, poder encender las luces bajas con la funcionalidad Autolight incorporado activada. Agregar las luces bajas si está programado el Autolight incorporado.
72 6 Salida Luz de cortesía La salida pone una masa para encender la luz de cortesía durante el tiempo de bienvenida -45 segundos- (puede requerir el uso de un relay exterior). Agregar la luz de cortesía a la funcionalidad de iluminación de bienvenida.
72 7 Salida Corte exterior La salida pone una masa cuando se dispara el corte (encendido o impedir el arranque) para poder usar un relay exterior del tipo NC. Uso de un relay exterior tipo NC para el corte del encendido o impedir el arranque.
72 8 Salida Suenan las bocinas cuando se dispara la alarma La salida se acciona en forma intermitente cuando se dispara la alarma, reemplaza el uso del MBOC (en algunos casos la instalación puede requerir el uso de un relay exterior). Agregar al disparo de alarma las bocinas, maximizando el impacto acústico.
72 9 Salida Seguidor de activada La salida se acciona cuando se activa la alarma. Cierre de espejos eléctricos cuando se activa la alarma.

Ingreso en programación avanzada mediante la tecla touch

Ingreso en programación avanzada mediante la tecla touch

Para ingresar en programación utilizando la tecla touch

  • 1Pulsá la tecla para desactivar y antes que transcurran 10 segundos, abrí la puerta.
  • 2Pulsá la tecla touch 5 veces.
  • 3El sistema ingresa en Programación Avanzada, y emite 2 sonidos bitonales cortos y el mensaje "Programación".
  • 4Pulsá la tecla touch tantas veces como se indica en la tabla de programaciones.
  • 5Si la programación se realizó correctamente, la sirena emite un sonido bitonal corto. En caso contrario, la señalización será un sonido grave y el mensaje "Error".

Ejemplo

El tiempo de disparo preprogramado de fábrica cuando la alarma se dispara por apertura de una puerta que luego se cierra, es de 60 segundos; si deseás reducirlo a 32 segundos, procedé de la siguiente manera:

  • Ingresá en PROGRAMACIÓN AVANZADA utilizando la tecla touch siguiendo los pasos ya explicados.
  • Ahora deberás ingresar a través la tecla touch los números 8 1 3 2 (según la tabla), de la siguiente forma:
    • 1Pulsá la tecla ocho veces: Hacé una pausa y escucharás la confirmación sonora.
    • 2Pulsá la tecla una vez: Hacé una pausa y escucharás la confirmación sonora.
    • 3Pulsá la tecla tres veces: Hacé una pausa y escucharás la confirmación sonora.
    • 4Pulsá la tecla dos veces: Hacé una pausa y escucharás la confirmación sonora.
  • Para salir de programación, cerrá la puerta del vehículo.
  • En los casos en que debas ingresar un 0 (cero), deberás pulsar diez veces la tecla touch.
