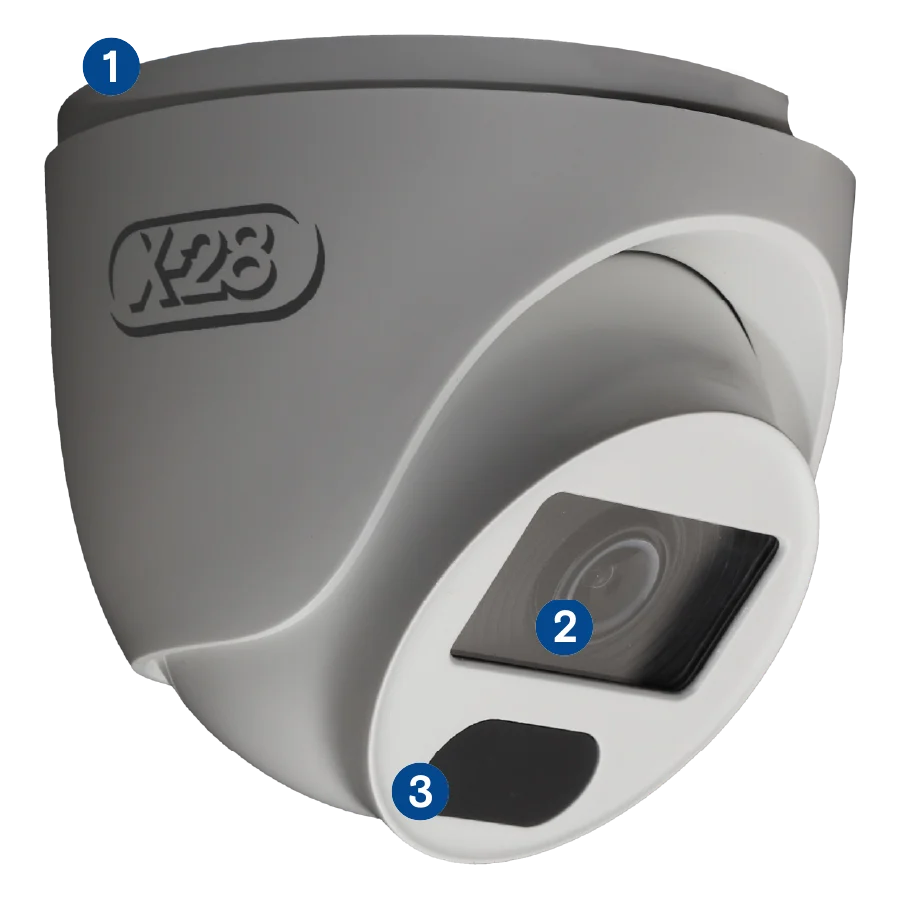

Identificación de las partes

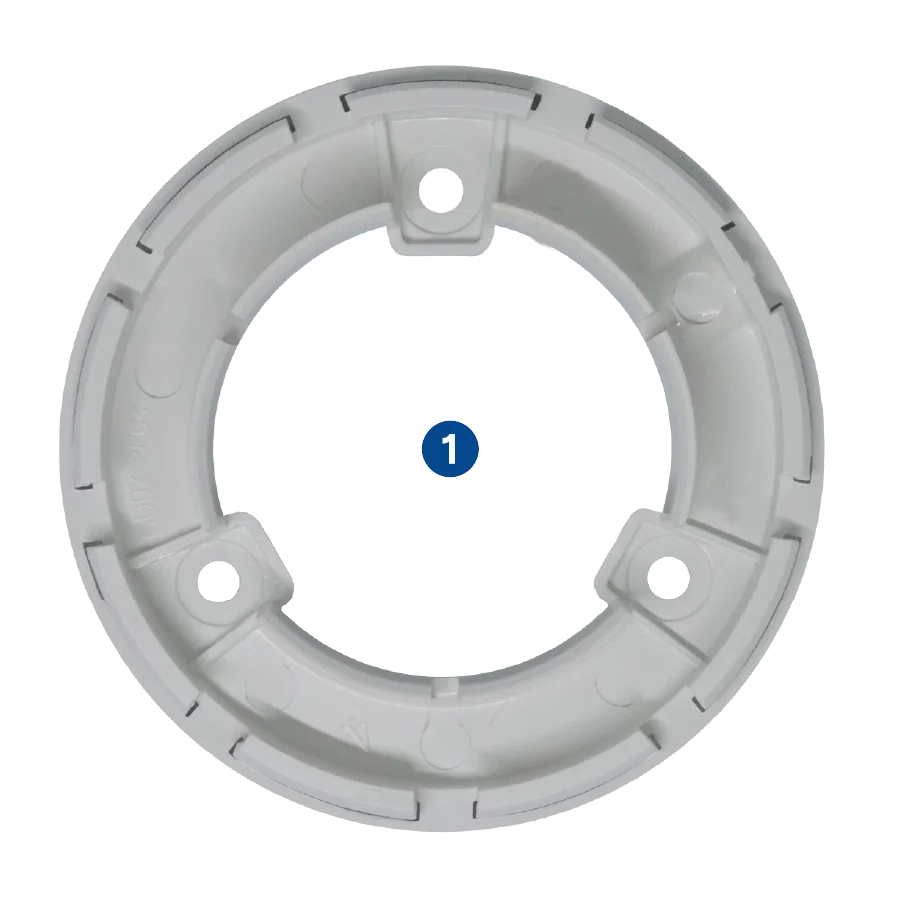

• 1Base de montaje
• 2Lente
• 3Leds IR

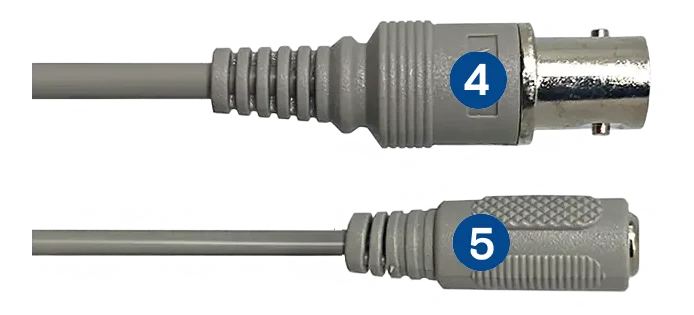

Cableado

• 4Conector de video
• 5Conector de alimentación

Accesorios

• Tornillo (x3)

• Tarugo (x3)

Precauciones

• •Antes de utilizar el producto, leé atentamente este manual para evitar daños en el mismo o cualquier otro riesgo.
• •Asegurate de utilizar el voltaje adecuado para alimentar la cámara.
• •Evitá golpear o dejar caer la cámara.
• •No instales la cámara en un lugar de temperaturas extremas, ni donde pueda estar expuesta a radiación electromagnética.
• •Para evitar que la cámara se recaliente, es necesario que se encuentre instalada en un lugar con ventilación.
• •En caso de que el producto no funcione correctamente, comunicate con X-28 Alarmas o con tu instalador de confianza. No intentes desarmar la cámara.

Montaje

La cámara puede ser montada directamente en la pared, o bien, sobre la caja de conexión CCTV. Para cualquiera de los dos casos, seguí las instrucciones a continuación para una correcta instalación:

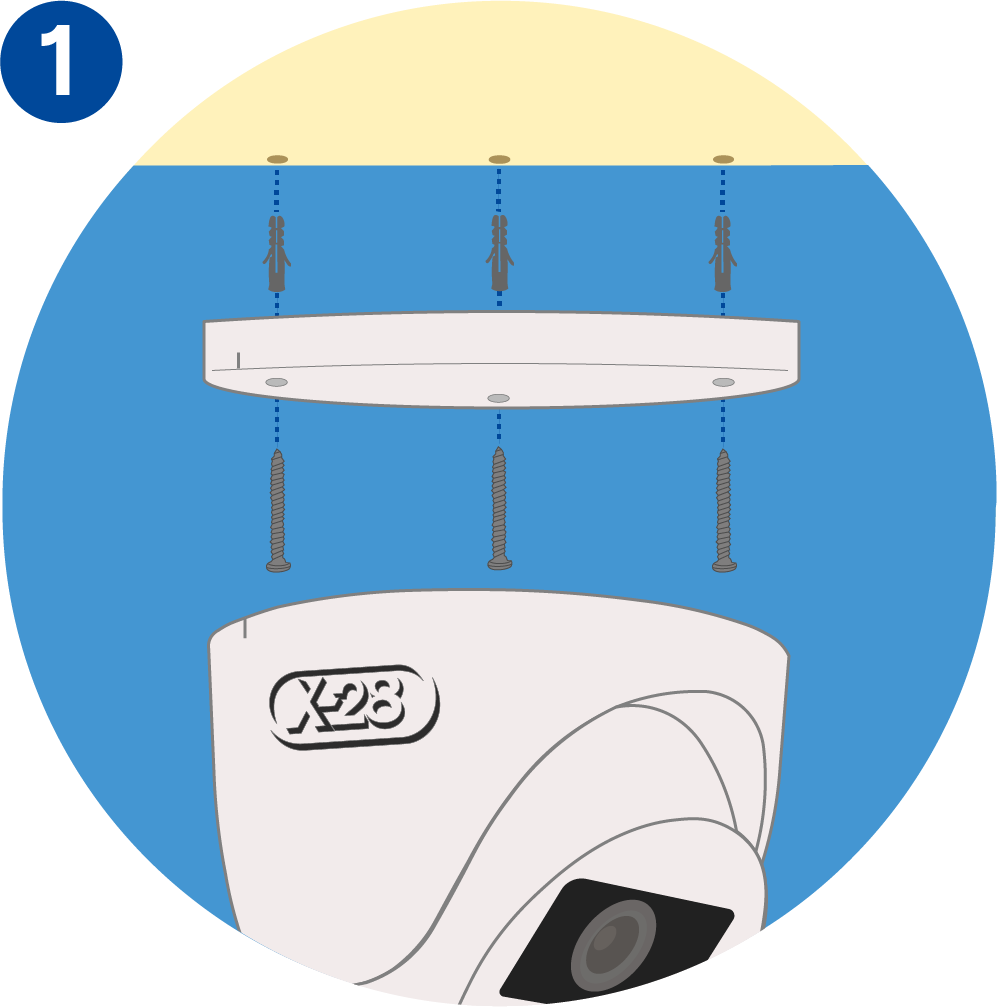

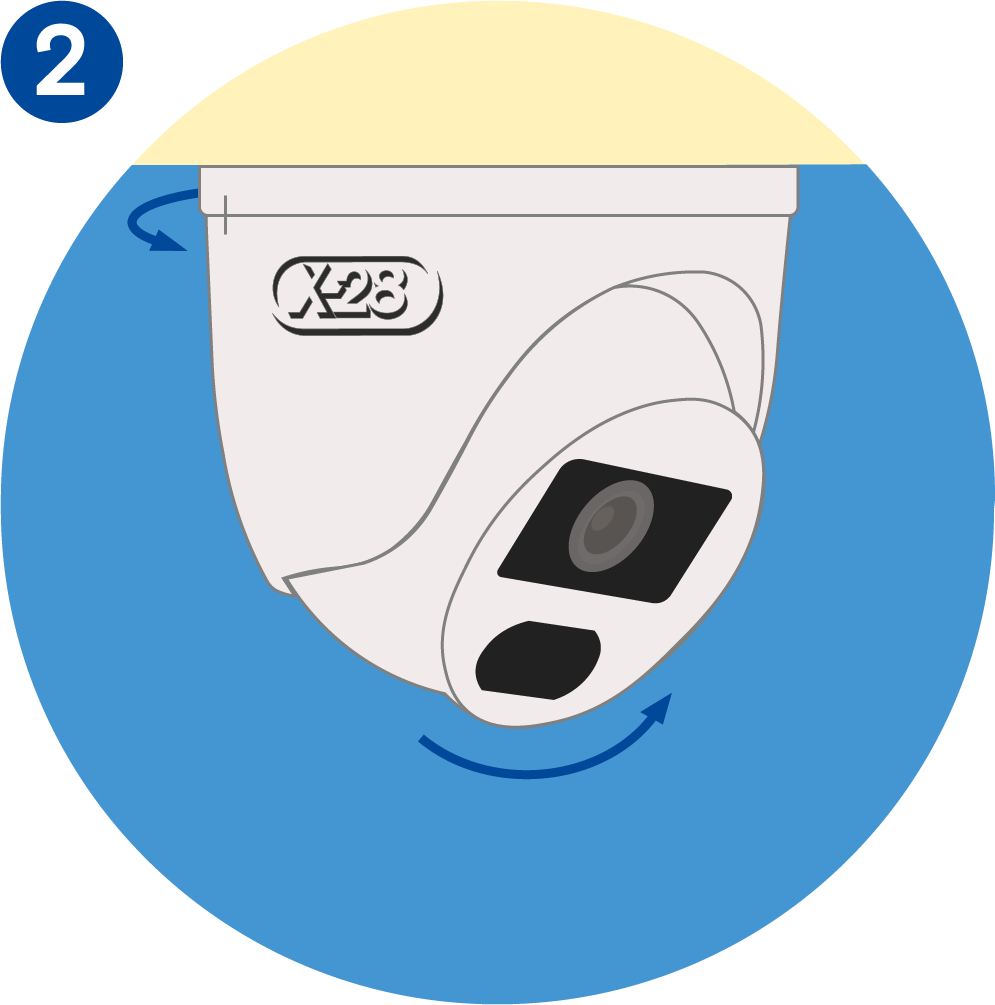

• 1Desenroscá la base de la cámara (haciendo coincidir las marcas en el gabinete) y presentala en la superficie que desees instalarla marcando la posición de los agujeros para tornillos.
• 2Realizá las perforaciones en la superficie elegida para el montaje y colocá los tarugos suministrados con el producto.
• 3Introducí los tornillos en los agujeros de la base, y ajustalos de forma firme.
• 4Volvé a enroscar la cámara sobre la base ya montada.
• 5Orientá la cámara hacia la posición deseada.

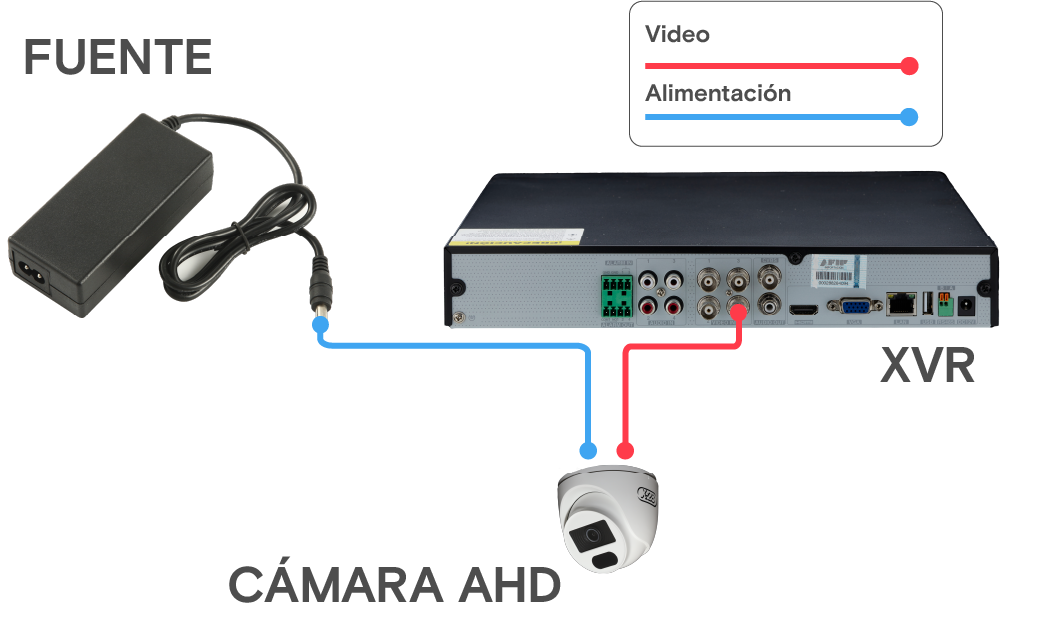

Conexión

La cámara cuenta con dos conectores, uno de alimentación y otro de video. Para realizar correctamente la instalación, seguí los siguientes pasos:

• 1Conectá la ficha de video de la cámara a la entrada de video del XVR.
  Para esto, utilizá un cable BNC a BNC, o bien, un UTP con un balun en cada extremo
• 2Conectá la ficha de alimentación de la cámara a la fuente de alimentación.
  Al igual que en el primer caso, para esta conexión podés utilizar el cable de la fuente de alimentación, o si es necesario, un cable UTP con el adaptador correspondiente.

Funciones

La cámara cuenta con una serie de funciones, accesibles desde el menú en pantalla OSD (on screen display), las cuales permiten ajustar diferentes parámetros visuales, con el fin de lograr la mejor calidad imagen posible.
A continuación encontrarás una breve descripción de cada una de las funciones de la cámara.

BLC • Backlight Compensation [Compensación de contraluz]

Se utiliza para compensar situaciones en las que las fuentes de luz se encuentra detrás del objeto/sujeto (frente a la cámara), oscureciendolo.

FLC • Front Light Compensation [Compensación de luz de frente]

Se utiliza para mejorar la exposición en situaciones en las que la fuente de luz se encuentra detrás de la cámara (de frente al objeto capturado).

WB • White Balance [Balance de blancos]

Equilibra los niveles de los colores básicos (rojo, verde y azul) tomando como referencia el blanco; esto permite que la imagen se vea más natural incluso con luz artificial.

DNR • Digital Noise Reduction [Reducción Digital de Ruido]

Permite reducir la cantidad de ruido en la imagen que deriva de la amplificación de la señal. El ruido se percibe en condiciones de poca luz, de modo que debe establecer un nivel de DNR a la noche, cuando la cámara está en modo nocturno.

CONTRAST [Contraste]

Incide en la diferencia de color de la cámara. Las configuraciones más bajas harán que la imagen se vea más gris y mezclada, mientras que las configuraciones más altas resaltarán las áreas claras y oscuras de la imagen.

SHARPNESS [Definición/Nitidez]

Se refiere a la claridad en los detalles y bordes de la imagen. Configurando un nivel de nitidez (sharpness) demasiado alto, la imagen y especialmente los bordes se verán pixelados. Si, por el contrario, se configura este parámetro demasiado bajo, se suavizan los bordes y la imagen se verá ligeramente borrosa.

COLOR GAIN • Saturation [Saturación]

Está relacionado con la pureza de los colores. Dicho de otro modo, un cambio de saturación es un cambio en la intensidad del color.

DAY/NIGHT [Modo Día/Noche]

Permite controlar el cambio de modo diurno a nocturno. En el modo noche encenderá los leds infrarrojos para una mejor visualización.

Menú OSD

El OSD (Menú en Pantalla) es la interfaz de configuración de las cámaras, que te permitirá controlar la apariencia y características de la imagen.

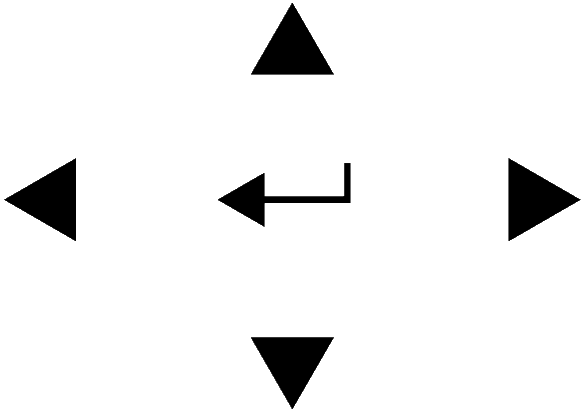

ACCESO Y NAVEGACIÓN

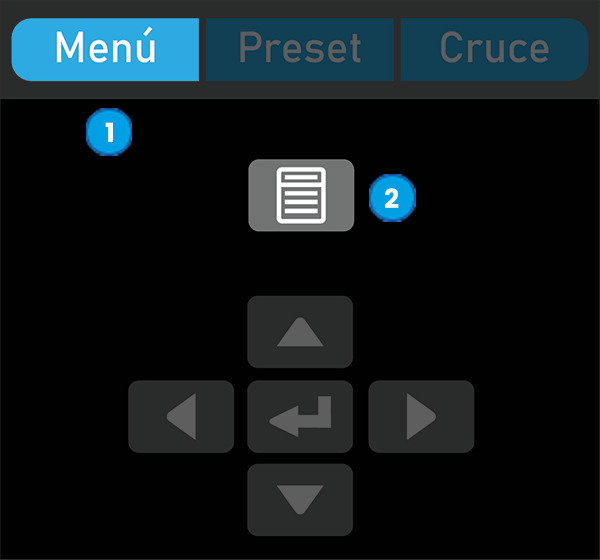

	Para acceder al OSD de la cámara que estás visualizando, hacé clic (con el botón izquierdo del mouse) sobre la imagen y aparecerá en pantalla la barra de tareas, luego cliqueá el ícono de cámara PTZ.
	Luego ingresá en el tab Menú y hace click sobre la opción del menú OSD.

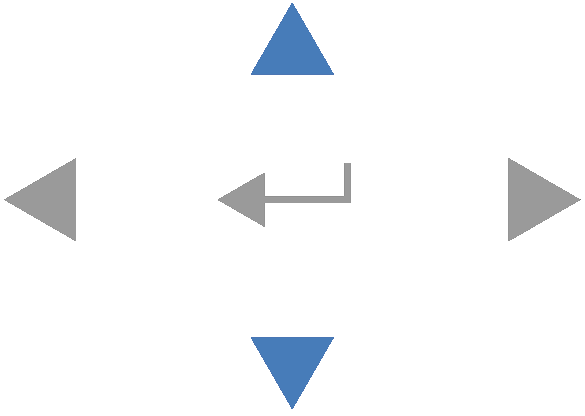

	Utilizá las flechas arriba y abajo para desplazarte por la lista de opciones

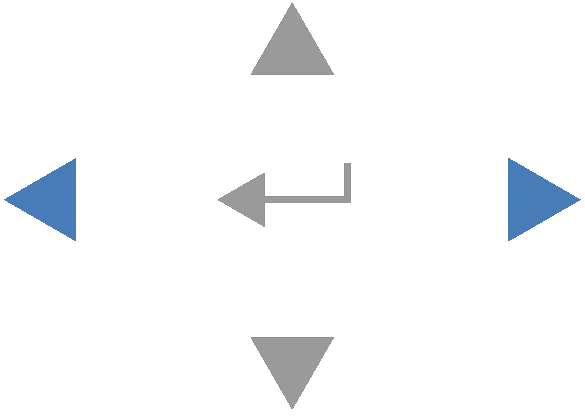

	Con las flechas izquierda y derecha podés recorrer los parámetros posibles de algunas opciones, como por ejemplo lenguaje (Language)

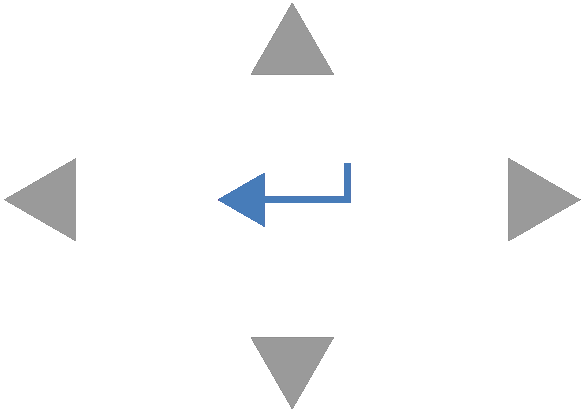

	La tecla central cumple la función de “Aceptar” o “Enter”. Al navegar la lista, al seleccionar la opción deseada, ingresá al submenú de la misma mediante esta tecla.

Nota
Utilizá siempre los comandos mencionados para navegar el menú. En el listado principal podrás visualizar las opciones, pero no es posible ingresar haciendo clic sobre las mismas.

RECORRIDO DEL MENÚ OSD

Para conocer más detalles acerca del menú OSD, pulsá sobre las distintas funciones de la imagen a continuación.

MAIN
AE
AWB
DAY / NIGHT
IMAGE ENHANCE
VIDEO SETTING
LANGUAGE	ENGLISH
RESET
SAVE & EXIT
EXIT
